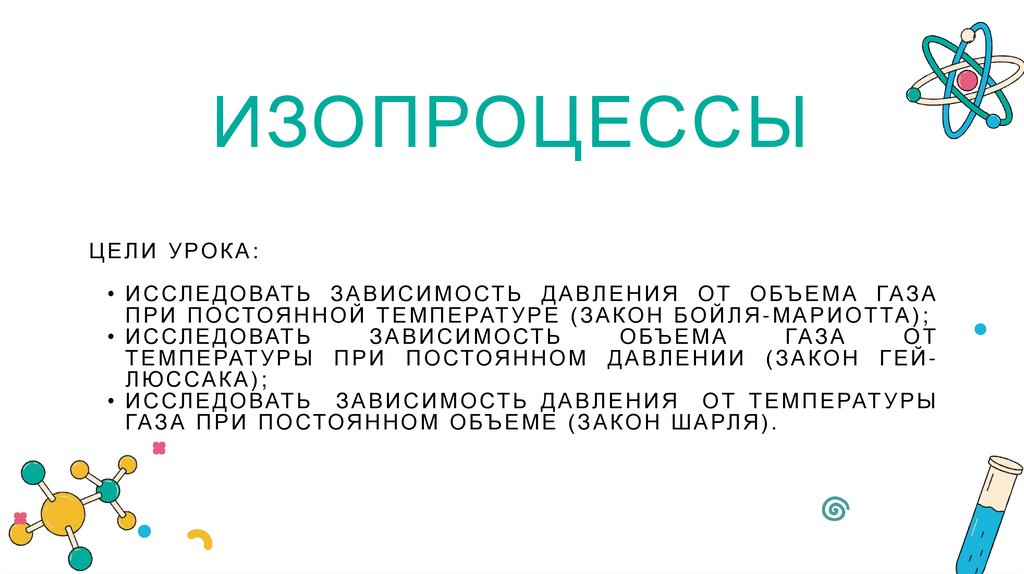

Изопроцессы (2)

1.

ИЗОПРОЦЕССЫ
ЦЕЛИ УРОКА:
• И С СЛ Е Д О ВАТ Ь З А В И С И М О СТ Ь Д А В Л Е Н И Я О Т О БЪ Е М А ГА З А
П Р И П О СТО Я Н Н О Й Т Е М П Е РАТ У Р Е ( З А К О Н Б О Й Л Я - М А Р И О Т ТА ) ;
• И С СЛ Е Д О ВАТ Ь
З А В И С И М О СТ Ь
О БЪ Е М А
ГА З А
ОТ
Т Е М П Е РАТ У Р Ы П Р И П О СТО Я Н Н О М Д А В Л Е Н И И ( З А К О Н Г Е Й ЛЮССАКА);
• И С СЛ Е Д О ВАТ Ь З А В И С И М О СТ Ь Д А В Л Е Н И Я О Т Т Е М П Е РАТ У Р Ы
ГА З А П Р И П О СТО Я Н Н О М О БЪ Е М Е ( З А К О Н Ш А РЛ Я ) .

2.

ОПРЕДЕЛЕНИЕ
ИЗОПРОЦЕСС - это процесс изменения состояния
термодинамической системы, при котором один из
макроскопических параметров состояния данной массы
газа остается постоянным.

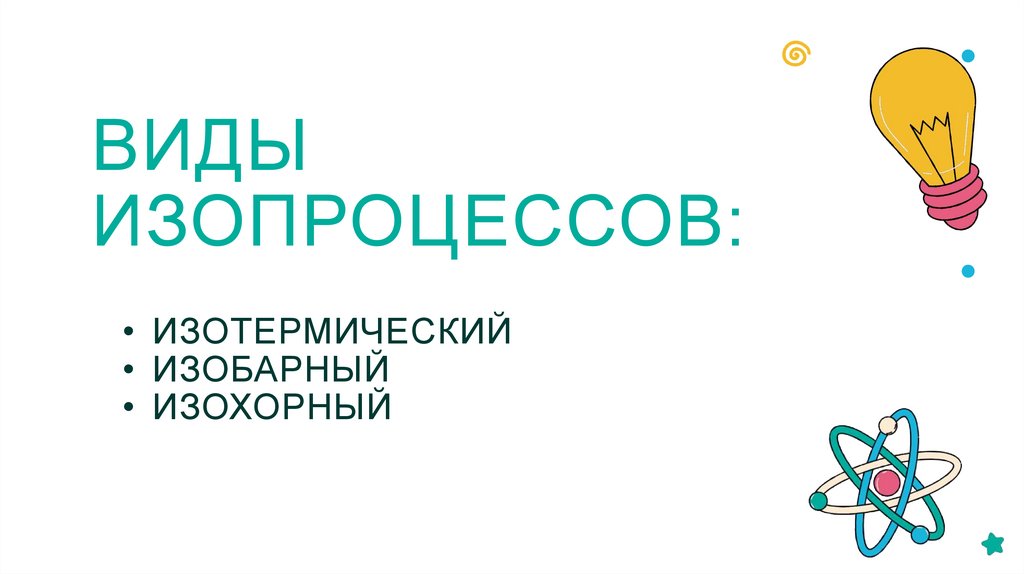

3.

ВИДЫ
ИЗОПРОЦЕССОВ:
• ИЗОТЕРМИЧЕСКИЙ
• ИЗОБАРНЫЙ
• ИЗОХОРНЫЙ

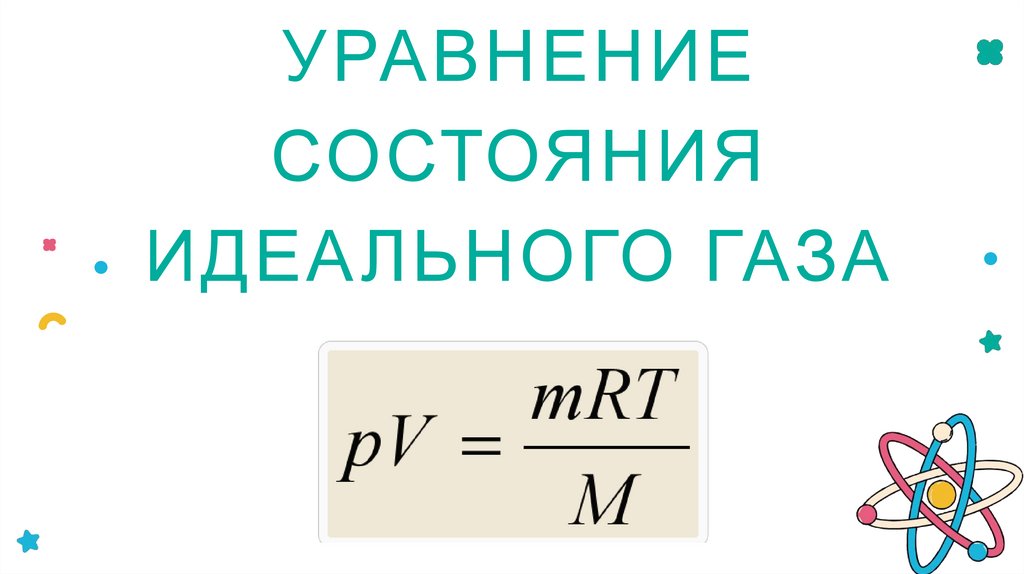

4.

УРАВНЕНИЕ
СОСТОЯНИЯ
ИДЕАЛЬНОГО ГАЗА

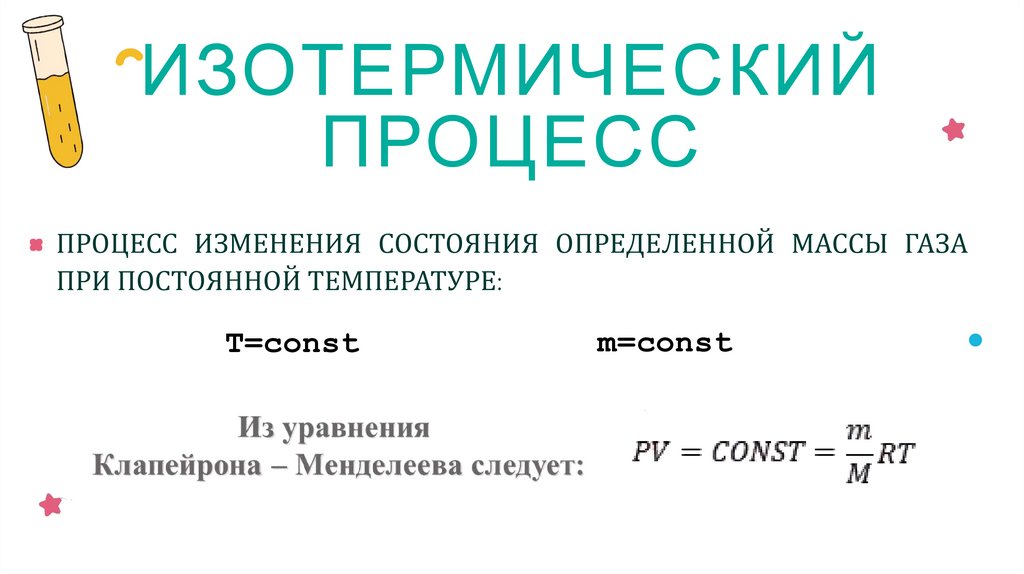

5.

ИЗОТЕРМИЧЕСКИЙ
ПРОЦЕСС
ПРОЦЕСС ИЗМЕНЕНИЯ СОСТОЯНИЯ ОПРЕДЕЛЕННОЙ МАССЫ ГАЗА
ПРИ ПОСТОЯННОЙ ТЕМПЕРАТУРЕ:
T=const
m=const

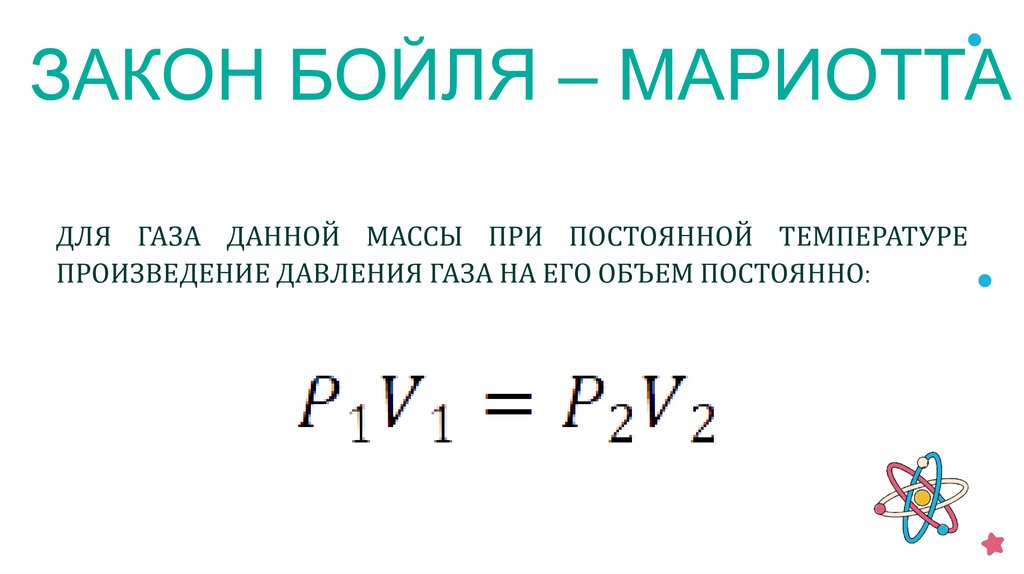

6.

ЗАКОН БОЙЛЯ – МАРИОТТА
ДЛЯ ГАЗА ДАННОЙ МАССЫ ПРИ ПОСТОЯННОЙ ТЕМПЕРАТУРЕ
ПРОИЗВЕДЕНИЕ ДАВЛЕНИЯ ГАЗА НА ЕГО ОБЪЕМ ПОСТОЯННО:

7.

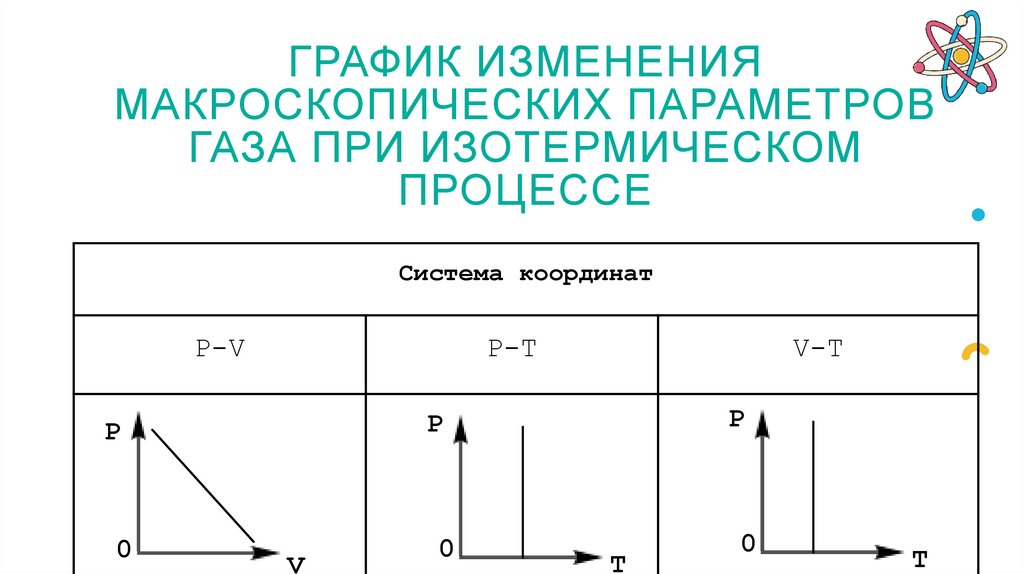

ГРАФИК ИЗМЕНЕНИЯ
МАКРОСКОПИЧЕСКИХ ПАРАМЕТРОВ
ГАЗА ПРИ ИЗОТЕРМИЧЕСКОМ
ПРОЦЕССЕ
Система координат
P-V
P-T
V-T
P
P
P
0
0
0
V
T
T

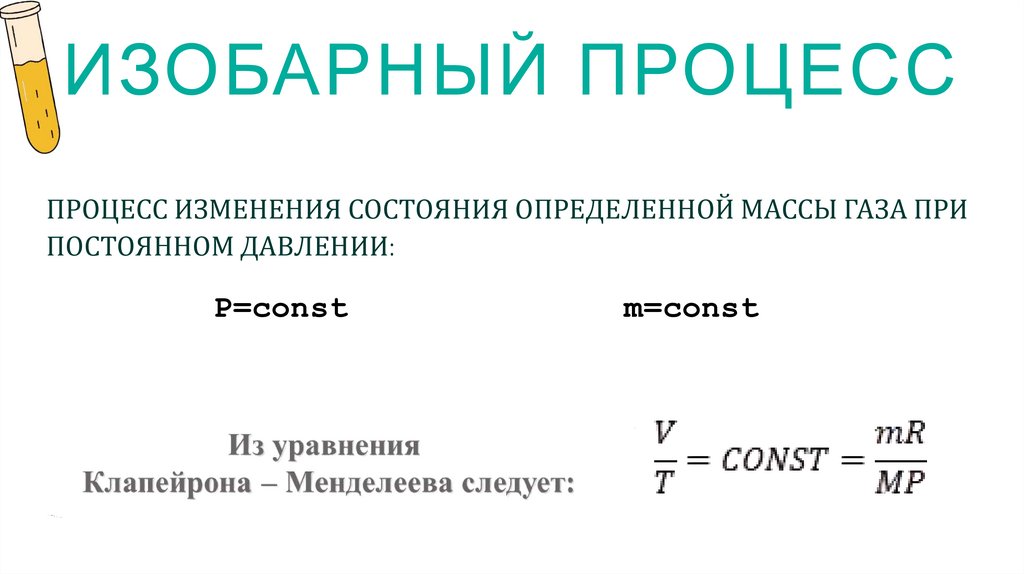

8.

ИЗОБАРНЫЙ ПРОЦЕСС
ПРОЦЕСС ИЗМЕНЕНИЯ СОСТОЯНИЯ ОПРЕДЕЛЕННОЙ МАССЫ ГАЗА ПРИ
ПОСТОЯННОМ ДАВЛЕНИИ:
P=const
m=const

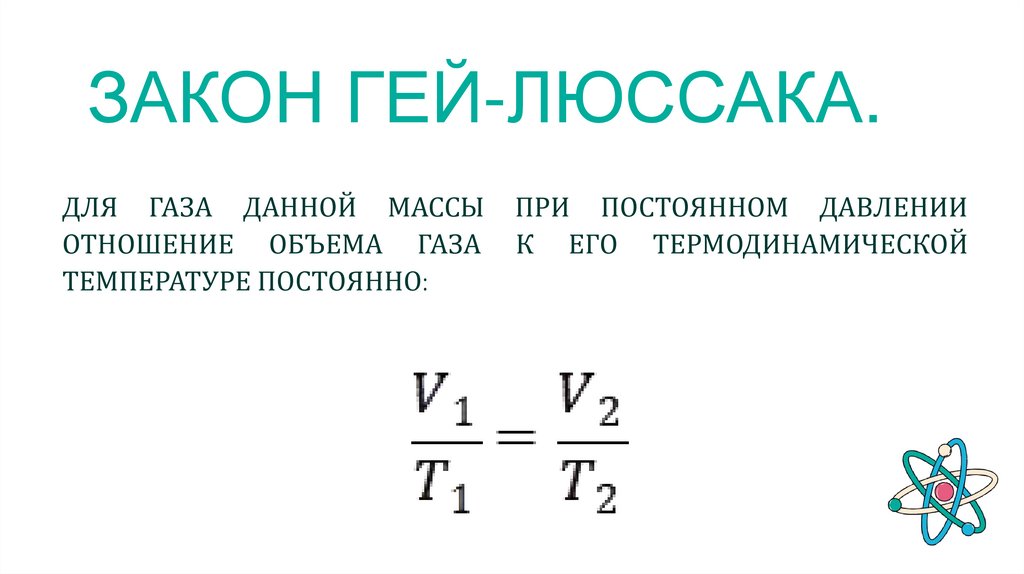

9.

ЗАКОН ГЕЙ-ЛЮССАКА.
ДЛЯ ГАЗА ДАННОЙ МАССЫ
ОТНОШЕНИЕ ОБЪЕМА ГАЗА
ТЕМПЕРАТУРЕ ПОСТОЯННО:
ПРИ ПОСТОЯННОМ ДАВЛЕНИИ
К ЕГО ТЕРМОДИНАМИЧЕСКОЙ

10.

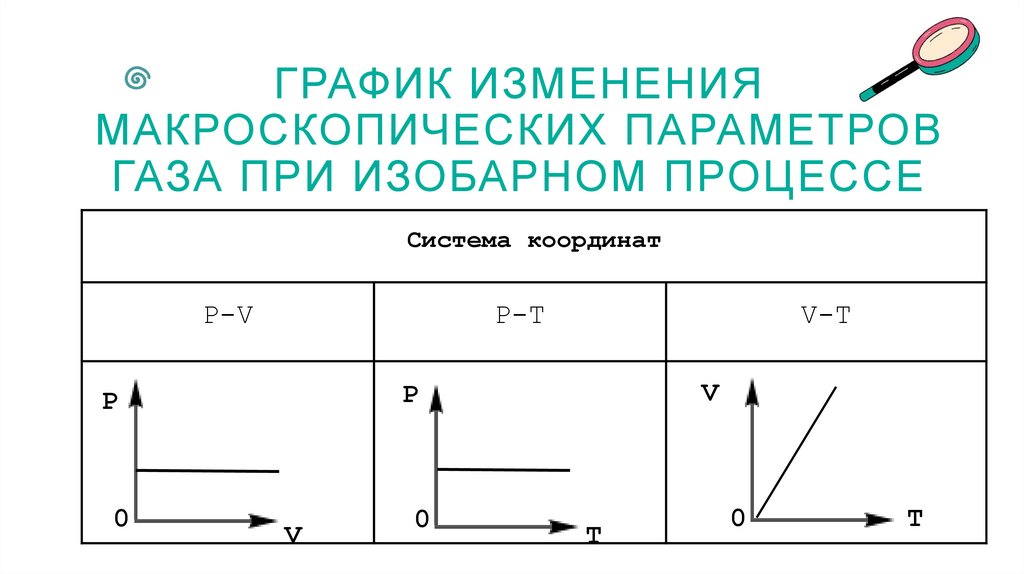

ГРАФИК ИЗМЕНЕНИЯ
МАКРОСКОПИЧЕСКИХ ПАРАМЕТРОВ
ГАЗА ПРИ ИЗОБАРНОМ ПРОЦЕССЕ
Система координат
P-V
P-T
P
P
0
0
V
V-T
V
T
0
T

11.

ИЗОХОРНЫЙ ПРОЦЕСС
ПРОЦЕСС ИЗМЕНЕНИЯ СОСТОЯНИЯ ОПРЕДЕЛЕННОЙ МАССЫ ГАЗА
ПРИ ПОСТОЯННОМ ОБЪЕМЕ:
m=const
V=const

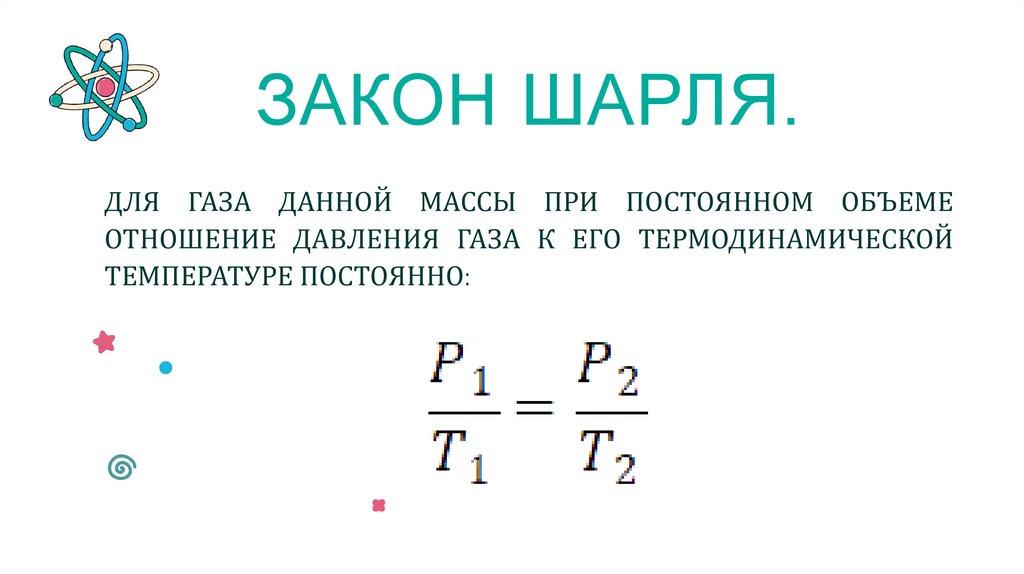

12.

ЗАКОН ШАРЛЯ.
ДЛЯ ГАЗА ДАННОЙ МАССЫ ПРИ ПОСТОЯННОМ ОБЪЕМЕ
ОТНОШЕНИЕ ДАВЛЕНИЯ ГАЗА К ЕГО ТЕРМОДИНАМИЧЕСКОЙ
ТЕМПЕРАТУРЕ ПОСТОЯННО:

13.

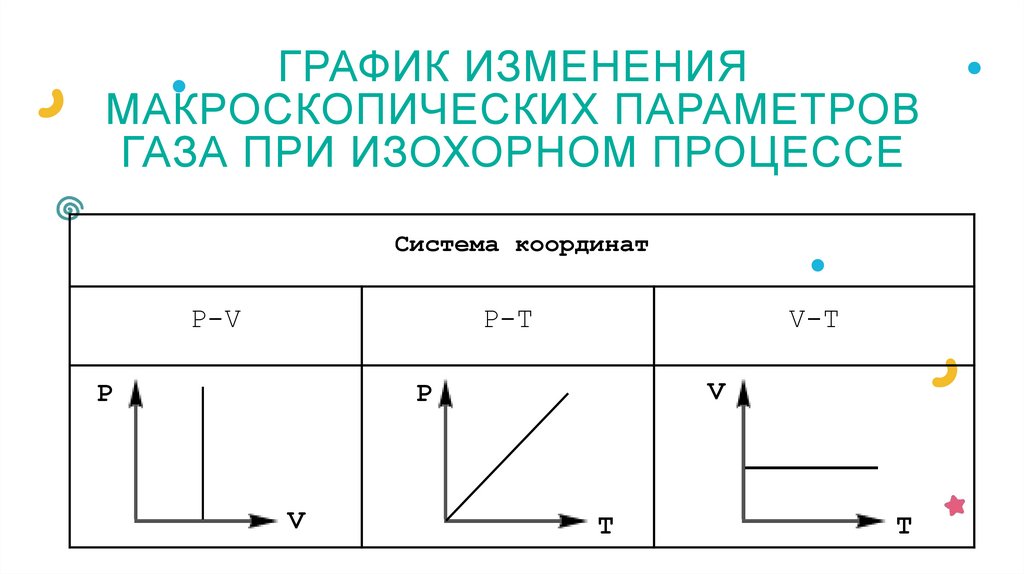

ГРАФИК ИЗМЕНЕНИЯ
МАКРОСКОПИЧЕСКИХ ПАРАМЕТРОВ
ГАЗА ПРИ ИЗОХОРНОМ ПРОЦЕССЕ
Система координат
P-V
P-T
P
V-T
V
P
V
T
T

14.
