Индивидуальный проект
на тему:
Сборка лабораторного стенда:
«Управление освещением с двух мест»
Выполнил(а): Хренов В.А.
Группа: 11 189-24
Руководитель: Ахапкина В.А.
Санкт-Петербург – 2025

2.

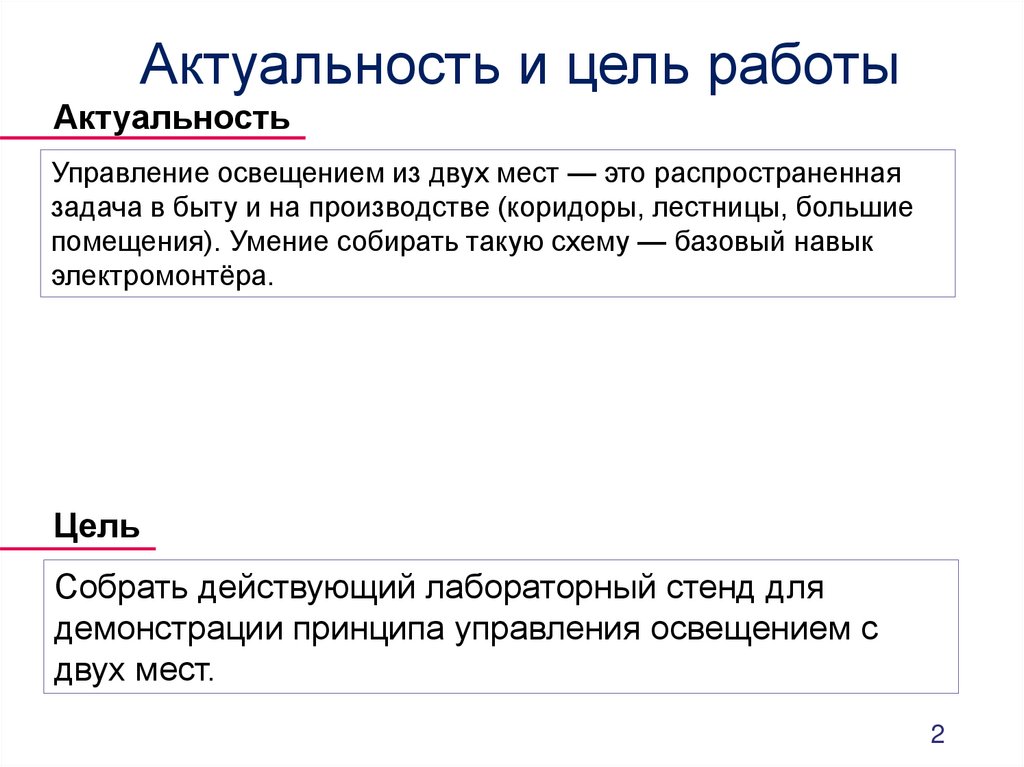

Актуальность и цель работы
Актуальность
Управление освещением из двух мест — это распространенная
задача в быту и на производстве (коридоры, лестницы, большие
помещения). Умение собирать такую схему — базовый навык
электромонтёра.
Цель
Собрать действующий лабораторный стенд для
демонстрации принципа управления освещением с
двух мест.
2

3.

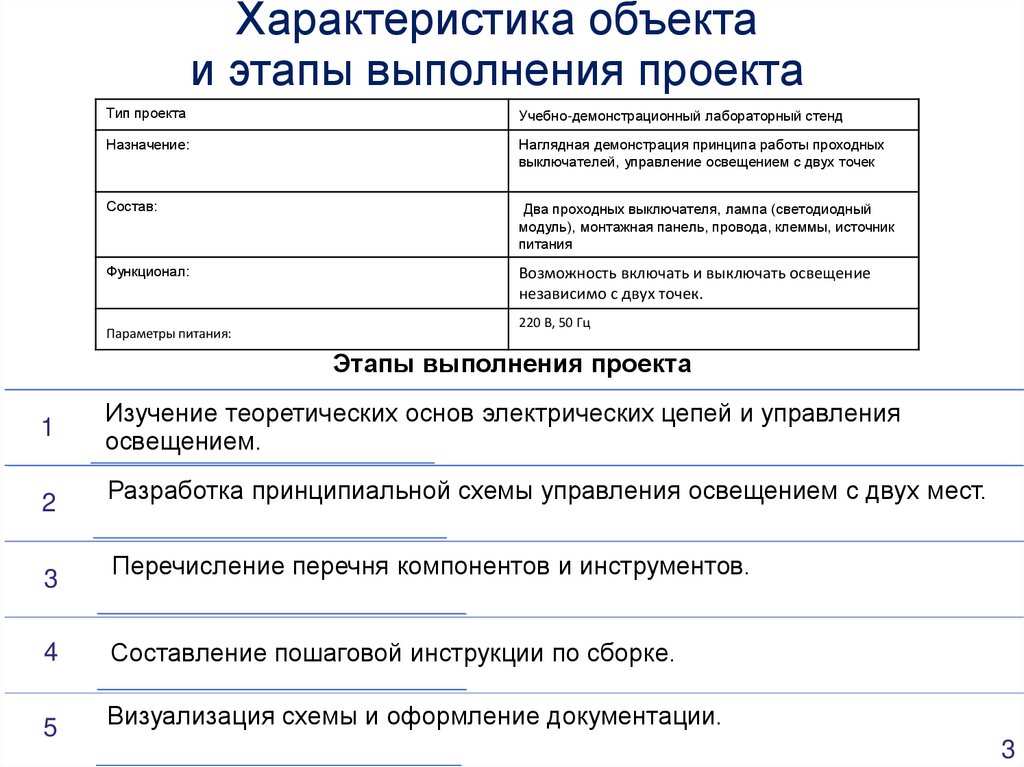

Характеристика объекта
и этапы выполнения проекта
Тип проекта
Учебно-демонстрационный лабораторный стенд
Назначение:
Наглядная демонстрация принципа работы проходных
выключателей, управление освещением с двух точек
Состав:
Два проходных выключателя, лампа (светодиодный
модуль), монтажная панель, провода, клеммы, источник
питания
Функционал:
Возможность включать и выключать освещение
независимо с двух точек.
Параметры питания:
220 В, 50 Гц
Этапы выполнения проекта
1
Изучение теоретических основ электрических цепей и управления
освещением.
2
Разработка принципиальной схемы управления освещением с двух мест.
3
Перечисление перечня компонентов и инструментов.
4
Составление пошаговой инструкции по сборке.
5
Визуализация схемы и оформление документации.
3

4.

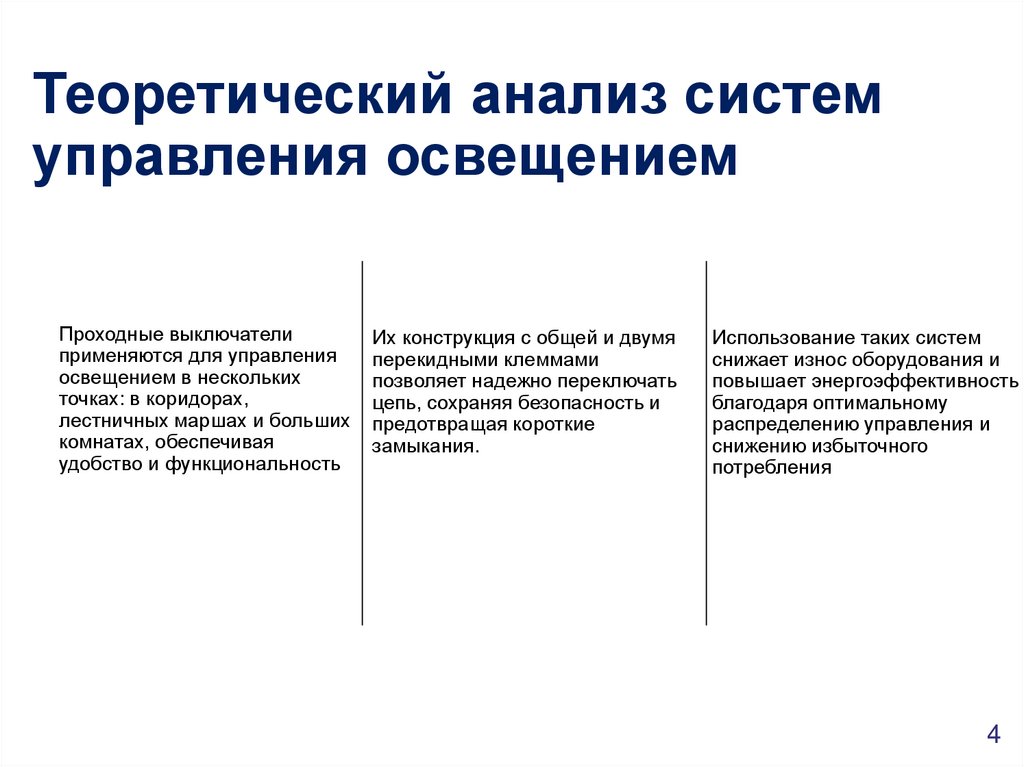

Теоретический анализ систем
управления освещением
Проходные выключатели
применяются для управления
освещением в нескольких
точках: в коридорах,
лестничных маршах и больших
комнатах, обеспечивая
удобство и функциональность
Их конструкция с общей и двумя
перекидными клеммами
позволяет надежно переключать
цепь, сохраняя безопасность и
предотвращая короткие
замыкания.
Использование таких систем
снижает износ оборудования и
повышает энергоэффективность
благодаря оптимальному
распределению управления и
снижению избыточного
потребления
4

5.

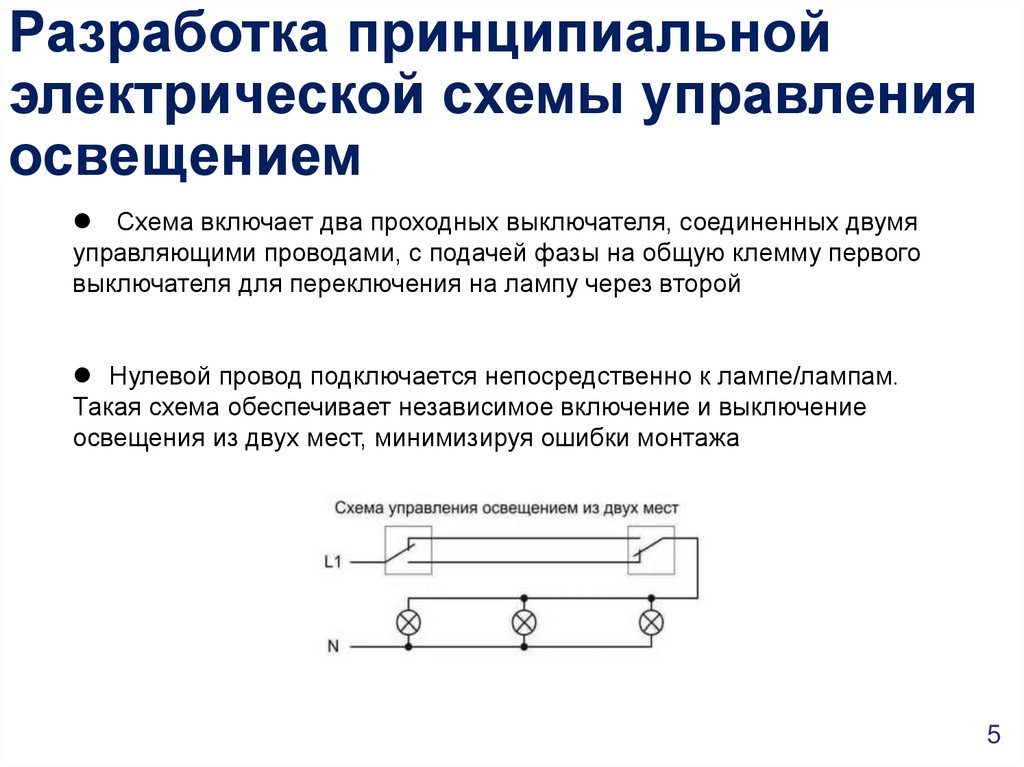

Разработка принципиальной
электрической схемы управления
освещением
Схема включает два проходных выключателя, соединенных двумя
управляющими проводами, с подачей фазы на общую клемму первого
выключателя для переключения на лампу через второй
Нулевой провод подключается непосредственно к лампе/лампам.
Такая схема обеспечивает независимое включение и выключение
освещения из двух мест, минимизируя ошибки монтажа
5

6.

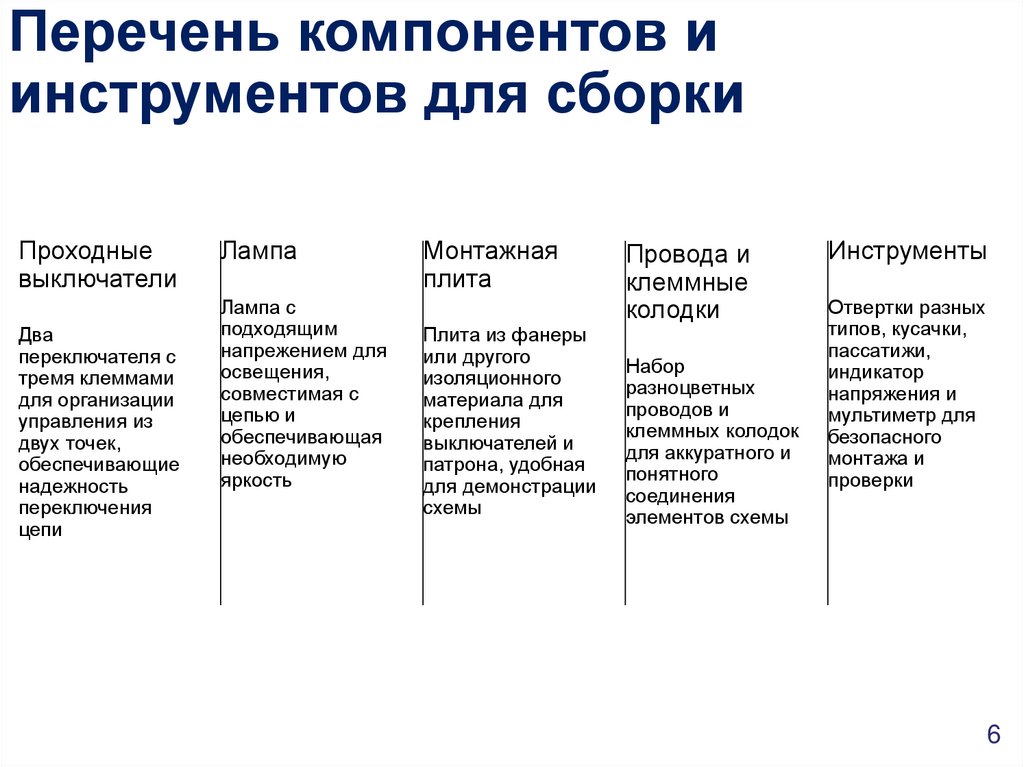

Перечень компонентов и
инструментов для сборки
Проходные
выключатели
Два
переключателя с
тремя клеммами
для организации
управления из
двух точек,
обеспечивающие
надежность
переключения
цепи
Лампа
Лампа с
подходящим
напрежением для
освещения,
совместимая с
цепью и
обеспечивающая
необходимую
яркость
Монтажная
плита
Плита из фанеры
или другого
изоляционного
материала для
крепления
выключателей и
патрона, удобная
для демонстрации
схемы
Провода и
клеммные
колодки
Набор
разноцветных
проводов и
клеммных колодок
для аккуратного и
понятного
соединения
элементов схемы
Инструменты
Отвертки разных
типов, кусачки,
пассатижи,
индикатор
напряжения и
мультиметр для
безопасного
монтажа и
проверки
6

7.

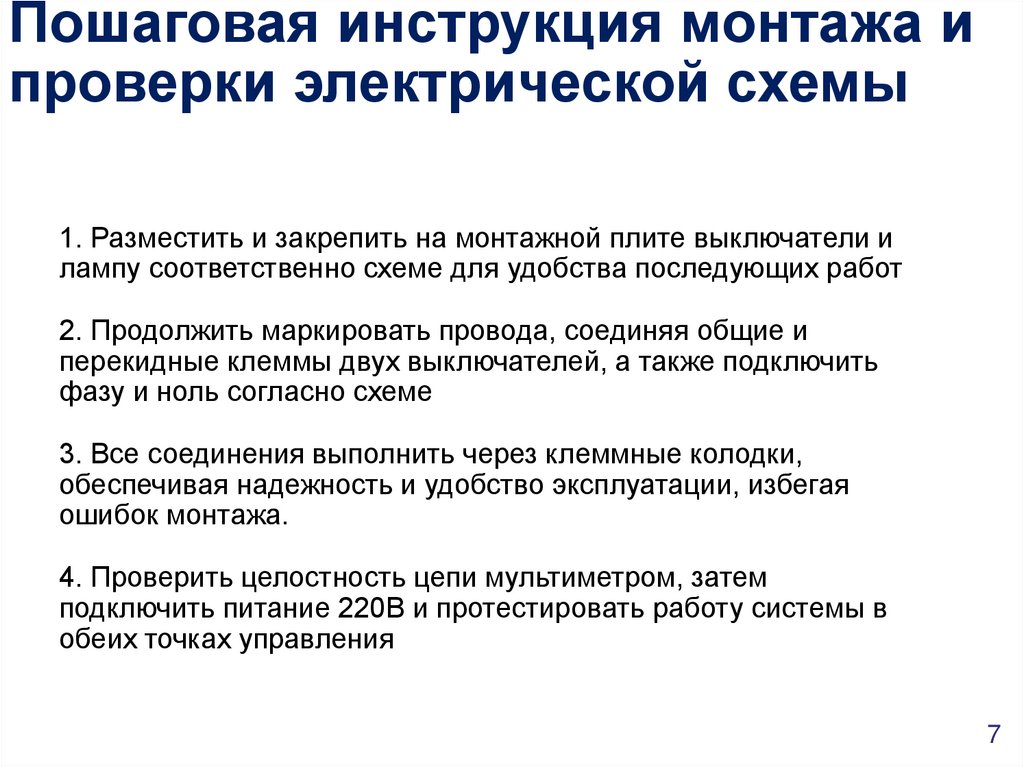

Пошаговая инструкция монтажа и
проверки электрической схемы
1. Разместить и закрепить на монтажной плите выключатели и
лампу соответственно схеме для удобства последующих работ
2. Продолжить маркировать провода, соединяя общие и
перекидные клеммы двух выключателей, а также подключить
фазу и ноль согласно схеме
3. Все соединения выполнить через клеммные колодки,
обеспечивая надежность и удобство эксплуатации, избегая
ошибок монтажа.
4. Проверить целостность цепи мультиметром, затем
подключить питание 220В и протестировать работу системы в
обеих точках управления
7

8.

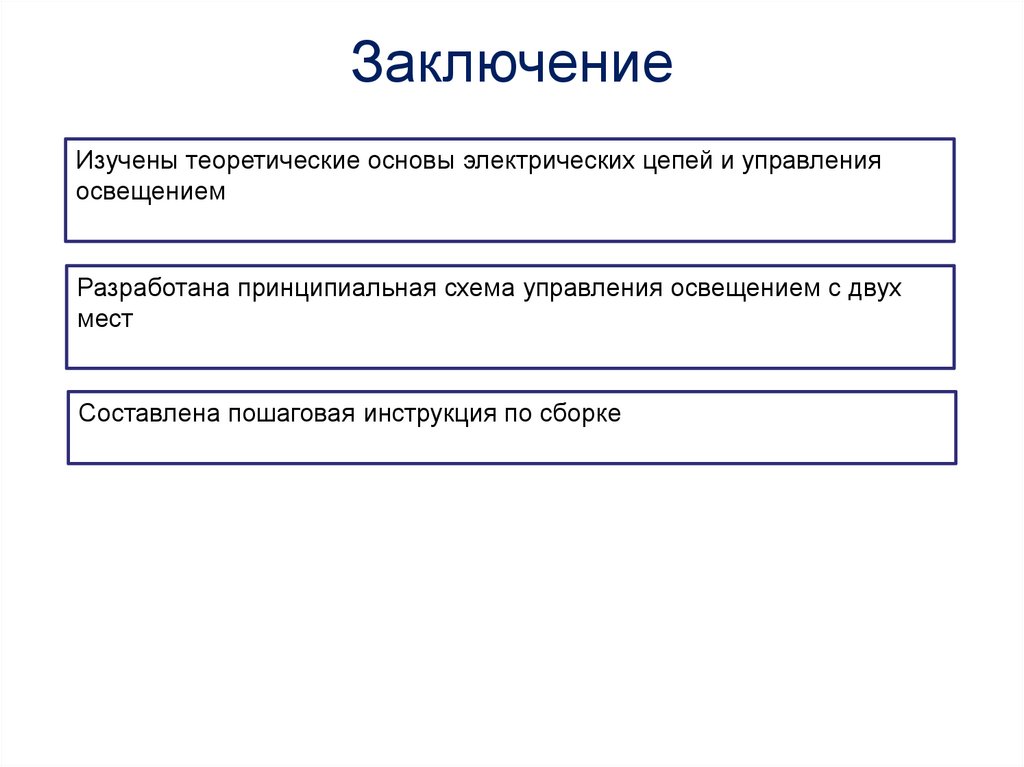

Заключение
Изучены теоретические основы электрических цепей и управления
освещением
Разработана принципиальная схема управления освещением с двух
мест
Составлена пошаговая инструкция по сборке
