1. Реконструкция шахтной печи для обжига известняка на заводе Электросталь

Авторы: Усачев А.Б.,Чайкин Б.С.,
Вереин В.Г., Тупиков А.А.
ООО Институт «Стальпроект»

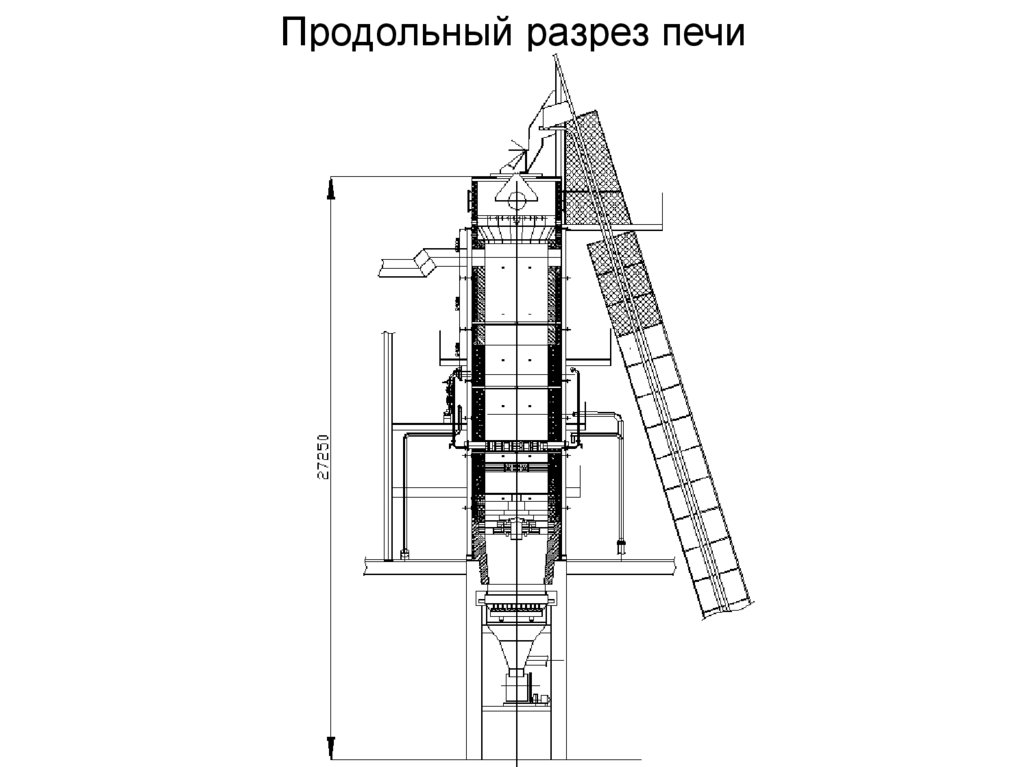

2. Продольный разрез печи

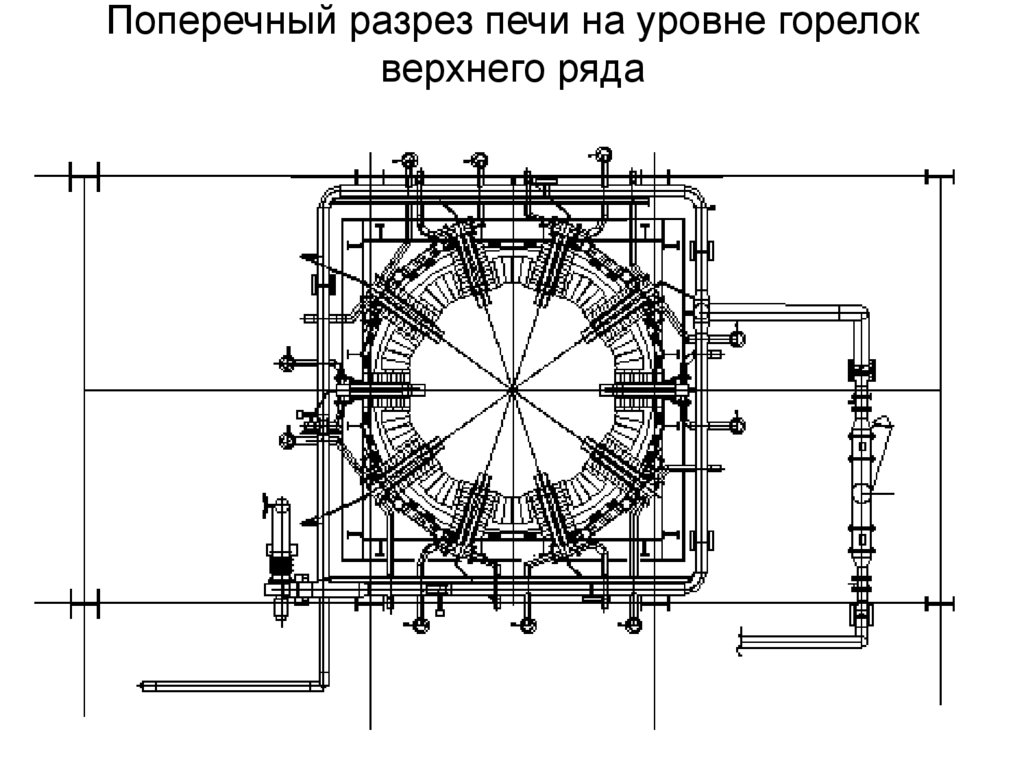

3. Поперечный разрез печи на уровне горелок верхнего ряда

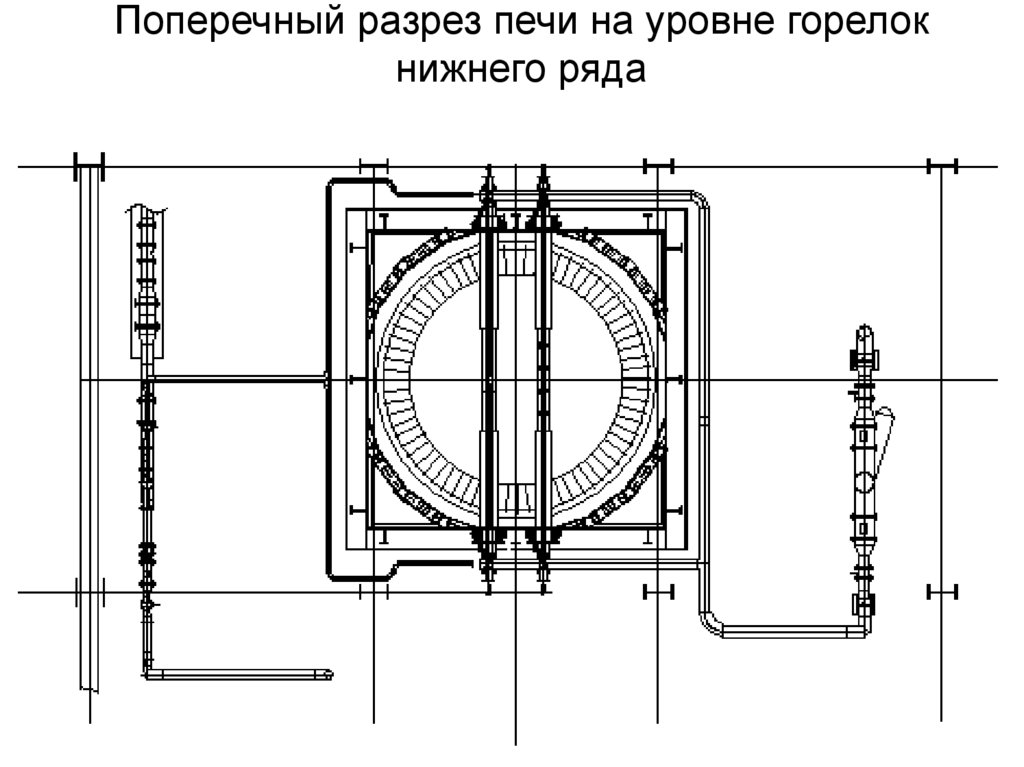

4. Поперечный разрез печи на уровне горелок нижнего ряда

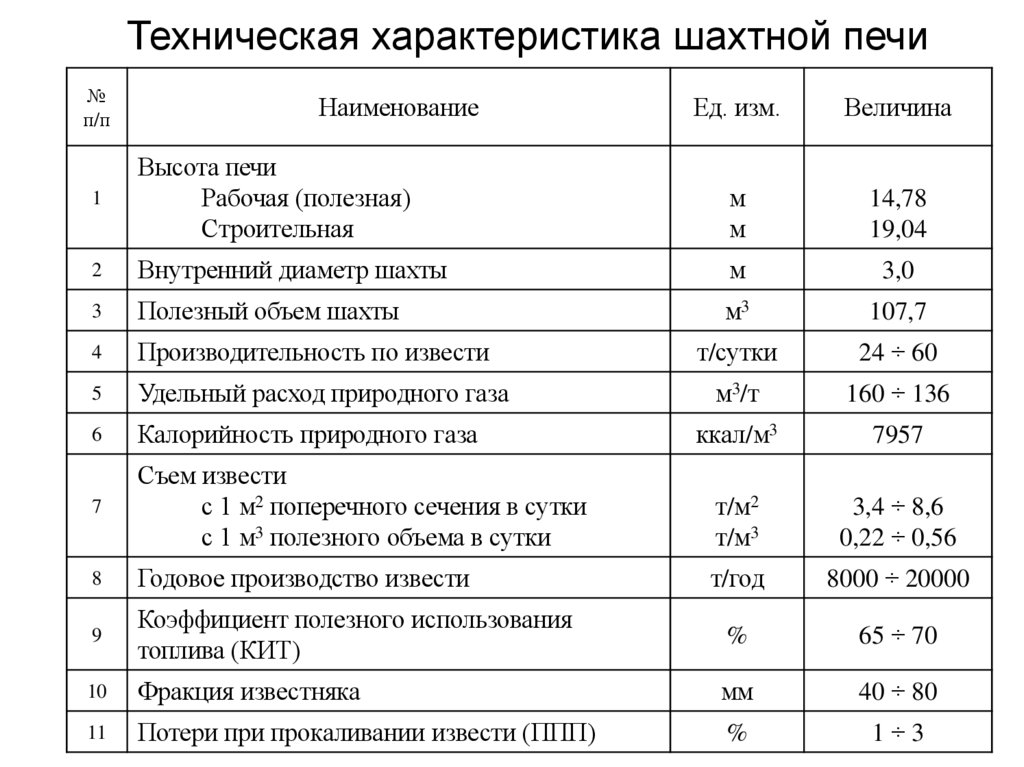

5. Техническая характеристика шахтной печи

№
п/п
Наименование
Ед. изм.
Величина
1
Высота печи
Рабочая (полезная)
Строительная
м
м
14,78
19,04
2
Внутренний диаметр шахты
м
3,0
3
Полезный объем шахты
м3
107,7
4
Производительность по извести
т/сутки
24 ÷ 60
5
Удельный расход природного газа
м3/т
160 ÷ 136
6
Калорийность природного газа
ккал/м3
7957
7
Съем извести
с 1 м2 поперечного сечения в сутки
с 1 м3 полезного объема в сутки
т/м2
т/м3
3,4 ÷ 8,6
0,22 ÷ 0,56
8
Годовое производство извести
т/год
8000 ÷ 20000
9
Коэффициент полезного использования
топлива (КИТ)
%
65 ÷ 70
10
Фракция известняка
мм
40 ÷ 80
11
Потери при прокаливании извести (ППП)
%
1÷3

6.

Спасибо за внимание
