12_01_26_конденсатор_и_катушка_в_цепи_переменного_тока

1. План занятия

1. Посмотрите видео (по ссылке), прочитайте параграф
и презентацию.
2. Оформите конспект в тетради по презентации или по
параграфу учебника.

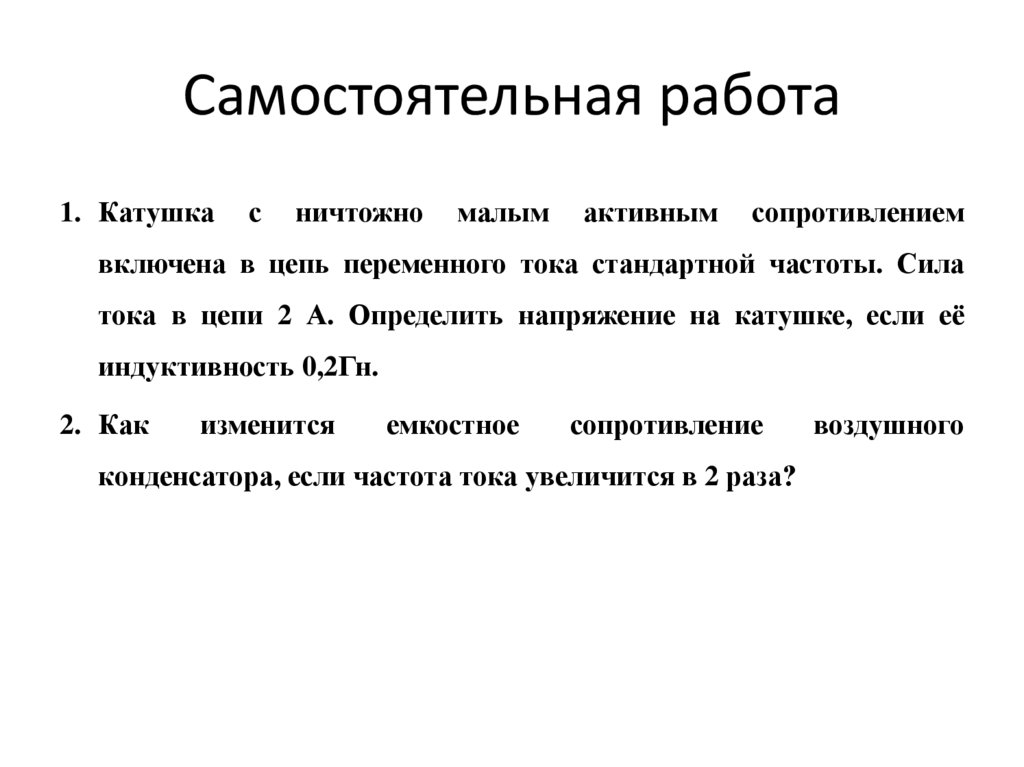

3. Решить задачи. В тетради ПОЛНОЕ оформление
задач!
4. Фото решения задач отправляем мне сообщением в
максе. Если возникают вопросы-пишите.

2. Резистор, конденсатор, катушка индуктивности в цепи переменного тока (§ 22)

https://resh.edu.ru/subject/lesson/5904/main/72018/

3.

4.

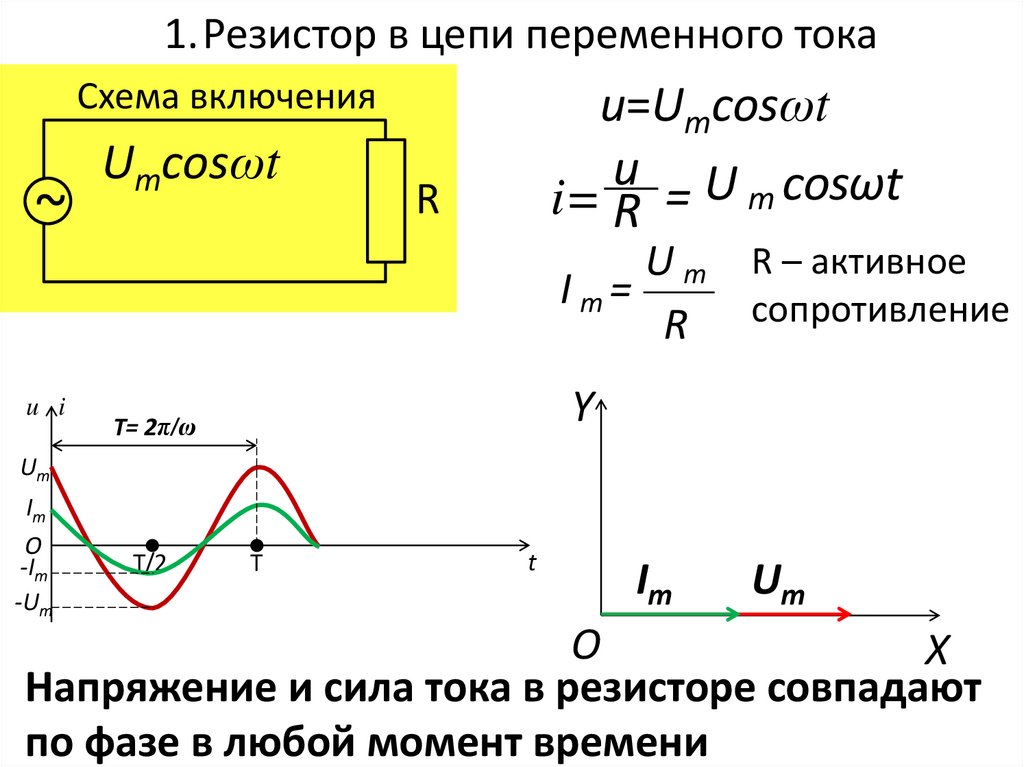

1.Резистор в цепи переменного тока
Схема включения
~
u i
Umcosωt
u=Umcosωt
u U m cosωt
i= R =
R
U m R – активное
I m=
R сопротивление
Y
T= 2π/ω
Um
Im
O
-Im
-Um
T/2
T
t
Im
Um
O
X
Напряжение и сила тока в резисторе совпадают
по фазе в любой момент времени

5.

6.

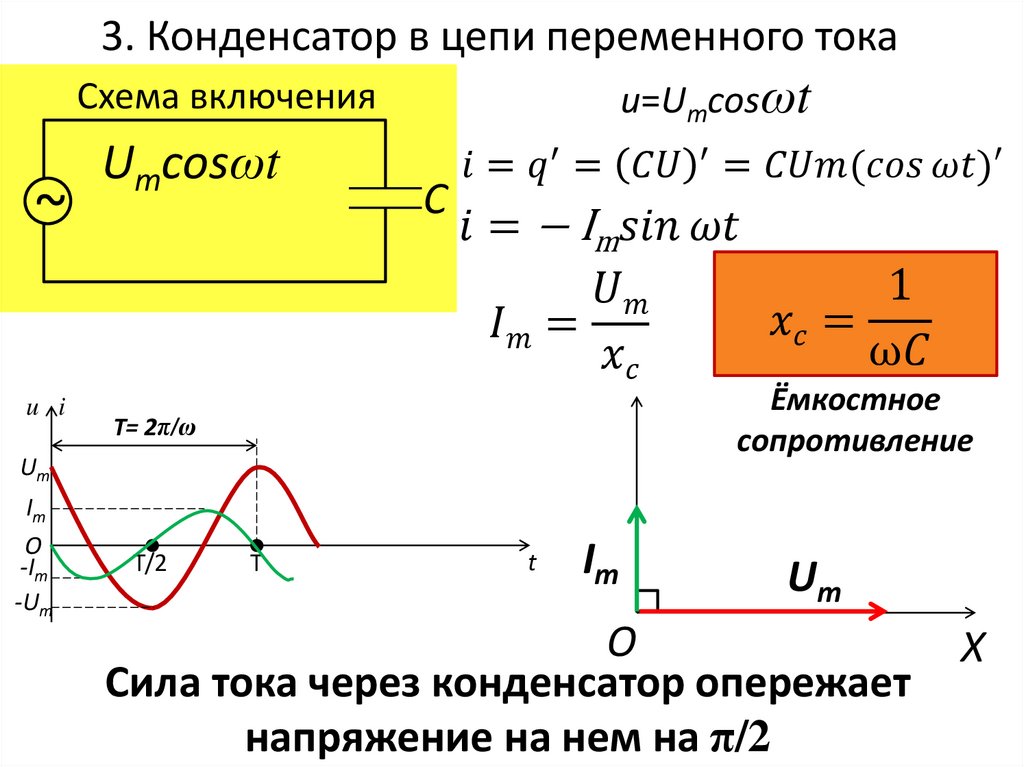

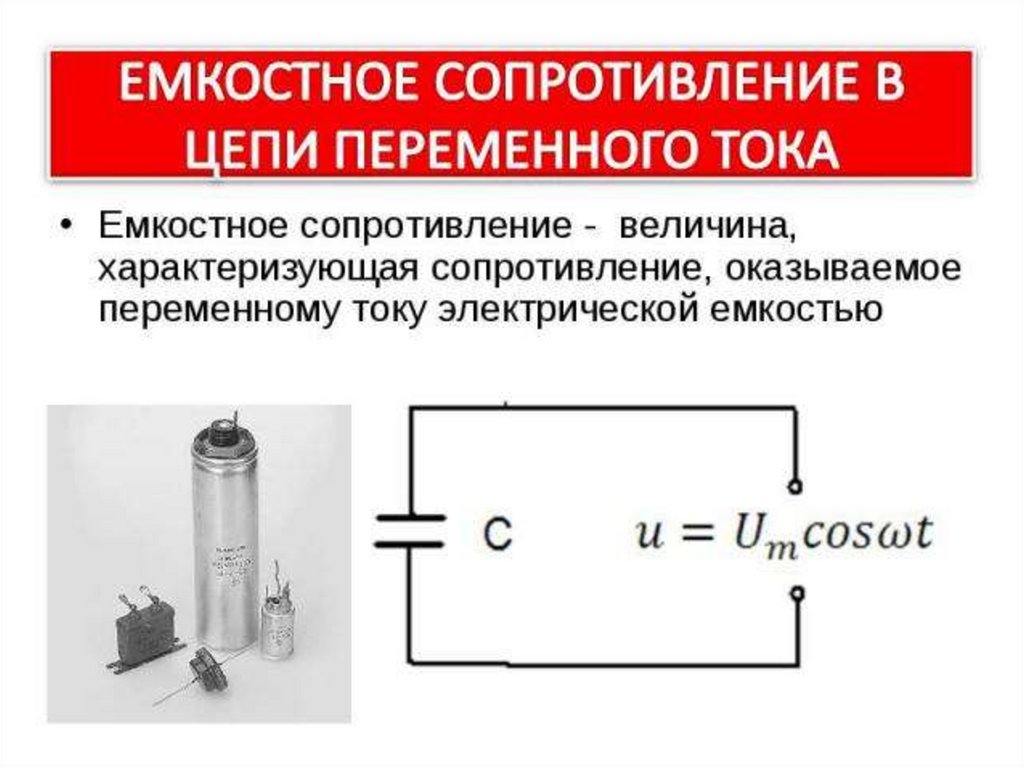

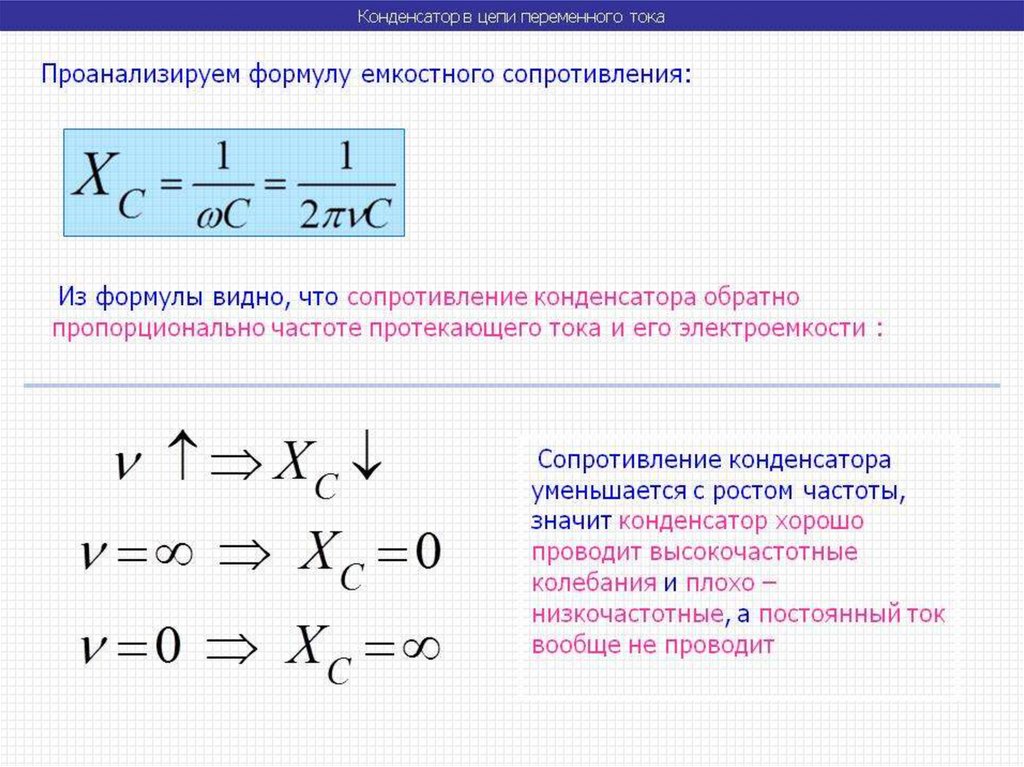

3. Конденсатор в цепи переменного тока
u=Umcosωt
Схема включения
~
u i
Umcosωt
С
