Барабанная сушилка

1. Барабанная сушилка

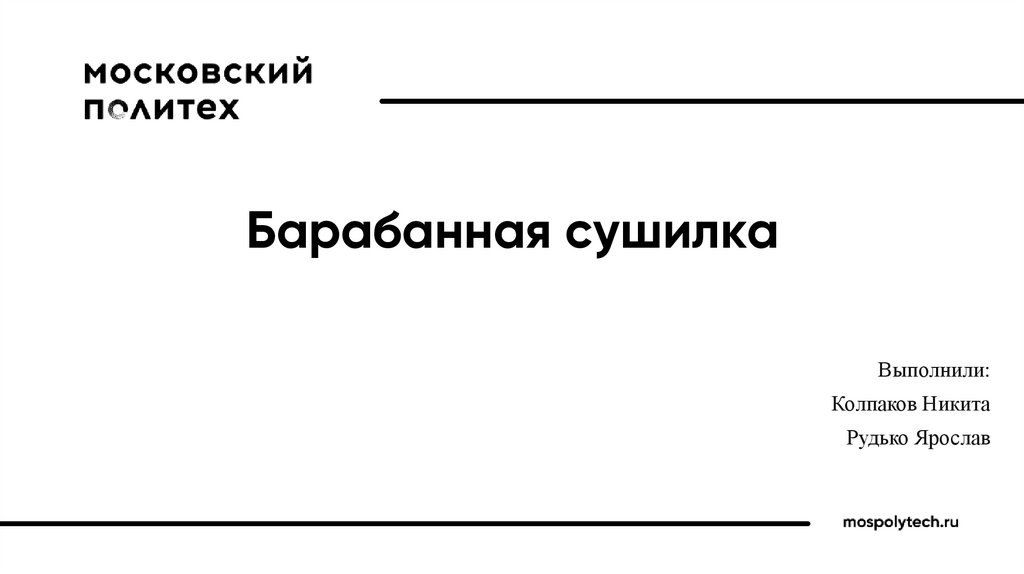

Выполнили:
Колпаков Никита
Рудько Ярослав

2.

БАРАБАННАЯ СУШИЛКА ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ
Сушилка
для
сельскохозяйственных
продуктов
содержит
три

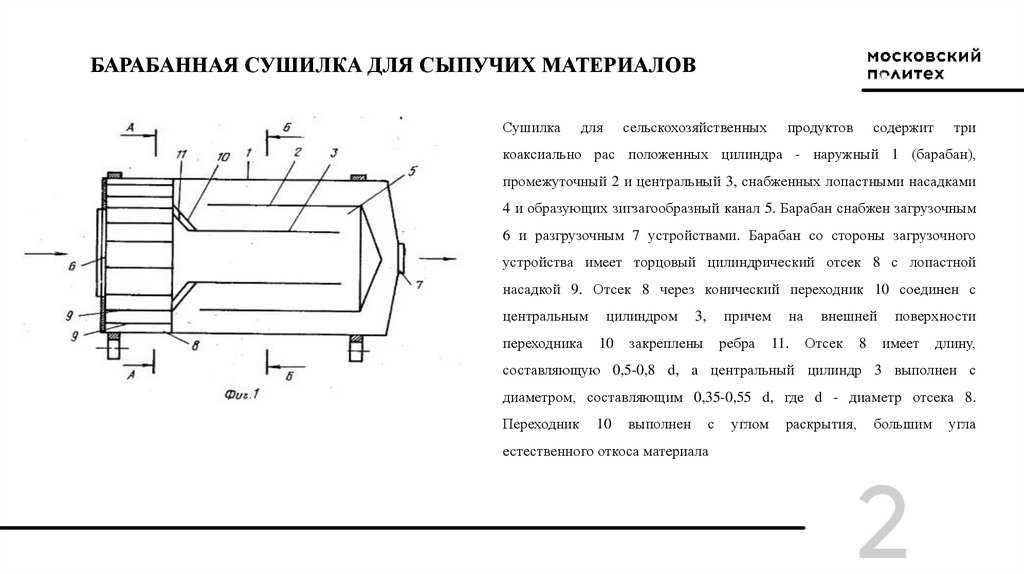

коаксиально рас положенных цилиндра - наружный 1 (барабан),
промежуточный 2 и центральный 3, снабженных лопастными насадками
4 и образующих зигзагообразный канал 5. Барабан снабжен загрузочным
6 и разгрузочным 7 устройствами. Барабан со стороны загрузочного
устройства имеет торцовый цилиндрический отсек 8 с лопастной
насадкой 9. Отсек 8 через конический переходник 10 соединен с
центральным
цилиндром
переходника
10
причем
3,
закреплены
ребра
на
11.
внешней
Отсек
8
поверхности
имеет
длину,
составляющую 0,5-0,8 d, a центральный цилиндр 3 выполнен с
диаметром, составляющим 0,35-0,55 d, где d - диаметр отсека 8.
Переходник
10
выполнен
с
углом
раскрытия,
большим
естественного откоса материала
2
угла

3. Формула изобретения

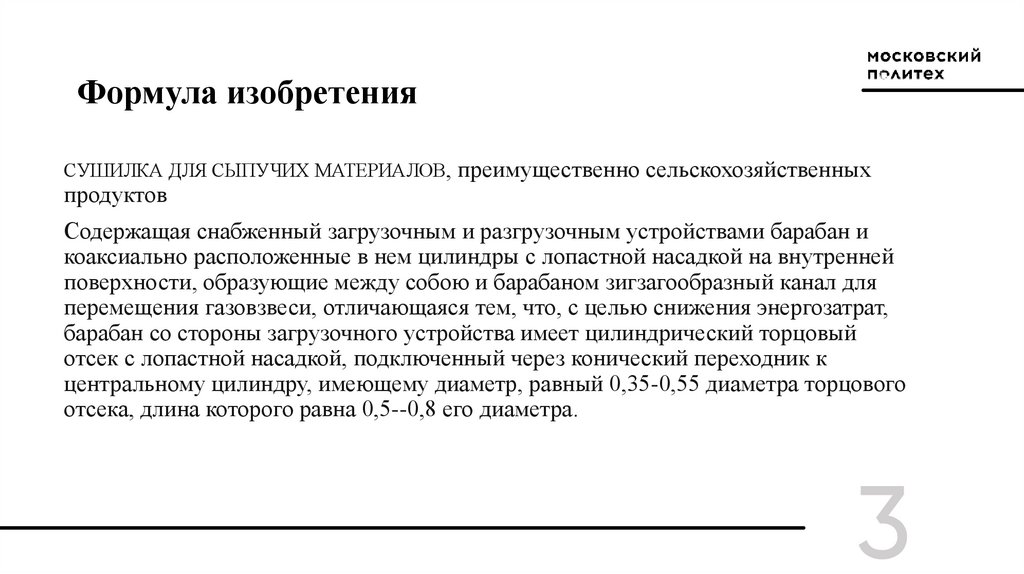

СУШИЛКА ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ, преимущественно сельскохозяйственных
продуктов
Содержащая снабженный загрузочным и разгрузочным устройствами барабан и
коаксиально расположенные в нем цилиндры с лопастной насадкой на внутренней
поверхности, образующие между собою и барабаном зигзагообразный канал для
перемещения газовзвеси, отличающаяся тем, что, с целью снижения энергозатрат,
барабан со стороны загрузочного устройства имеет цилиндрический торцовый
отсек с лопастной насадкой, подключенный через конический переходник к
центральному цилиндру, имеющему диаметр, равный 0,35-0,55 диаметра торцового
отсека, длина которого равна 0,5--0,8 его диаметра.
3

4. Улучшение

1.

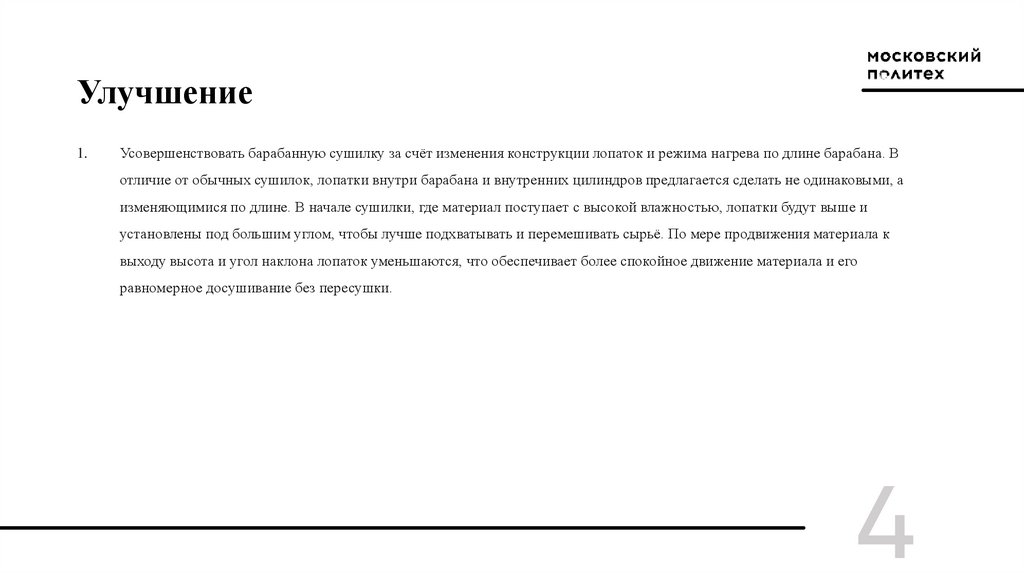

Усовершенствовать барабанную сушилку за счёт изменения конструкции лопаток и режима нагрева по длине барабана. В
отличие от обычных сушилок, лопатки внутри барабана и внутренних цилиндров предлагается сделать не одинаковыми, а
изменяющимися по длине. В начале сушилки, где материал поступает с высокой влажностью, лопатки будут выше и
установлены под большим углом, чтобы лучше подхватывать и перемешивать сырьё. По мере продвижения материала к
выходу высота и угол наклона лопаток уменьшаются, что обеспечивает более спокойное движение материала и его
равномерное досушивание без пересушки.
4

5. Список литературы

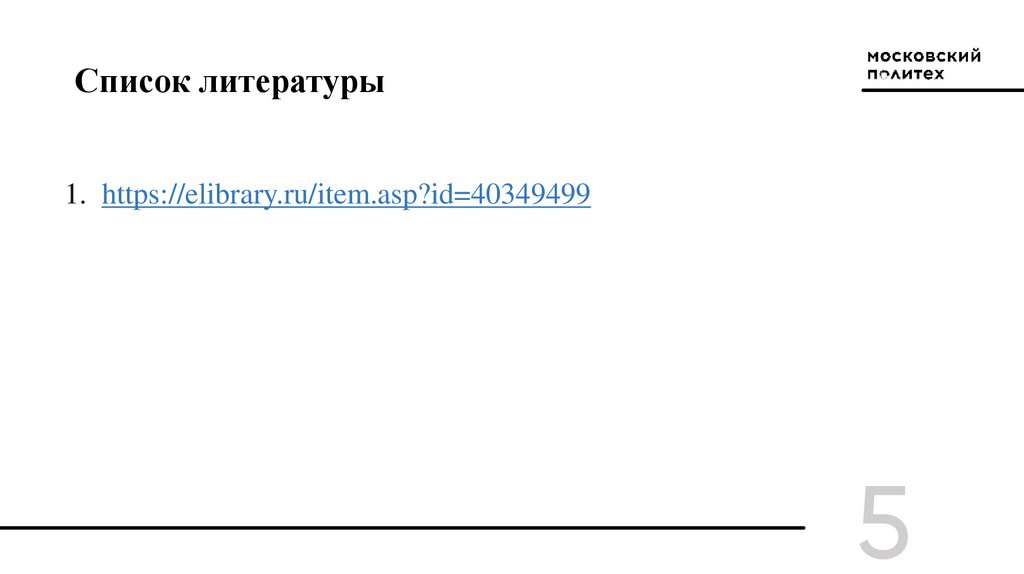

1. https://elibrary.ru/item.asp?id=40349499
