БАРОН 2

1.

Инструкция по сборке
Инструкция по сборке

2.

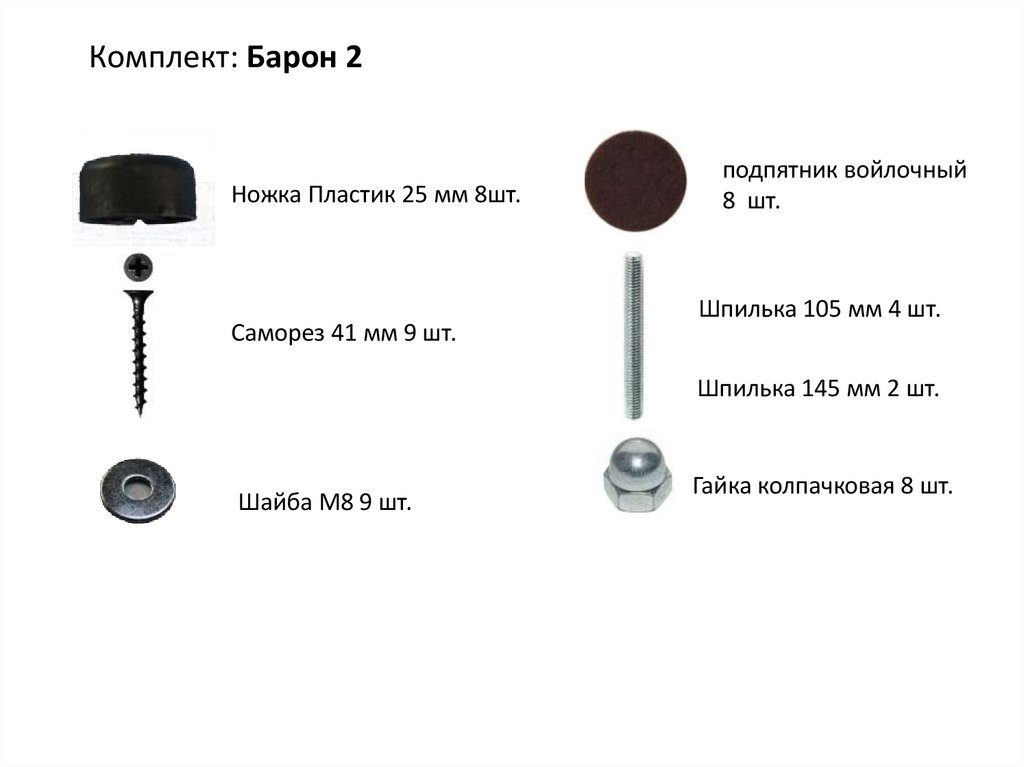

Комплект: Барон 2
Ножка Пластик 25 мм 8шт.
Саморез 41 мм 9 шт.
подпятник войлочный
8 шт.
Шпилька 105 мм 4 шт.
Шпилька 145 мм 2 шт.
Шайба М8 9 шт.
Гайка колпачковая 8 шт.

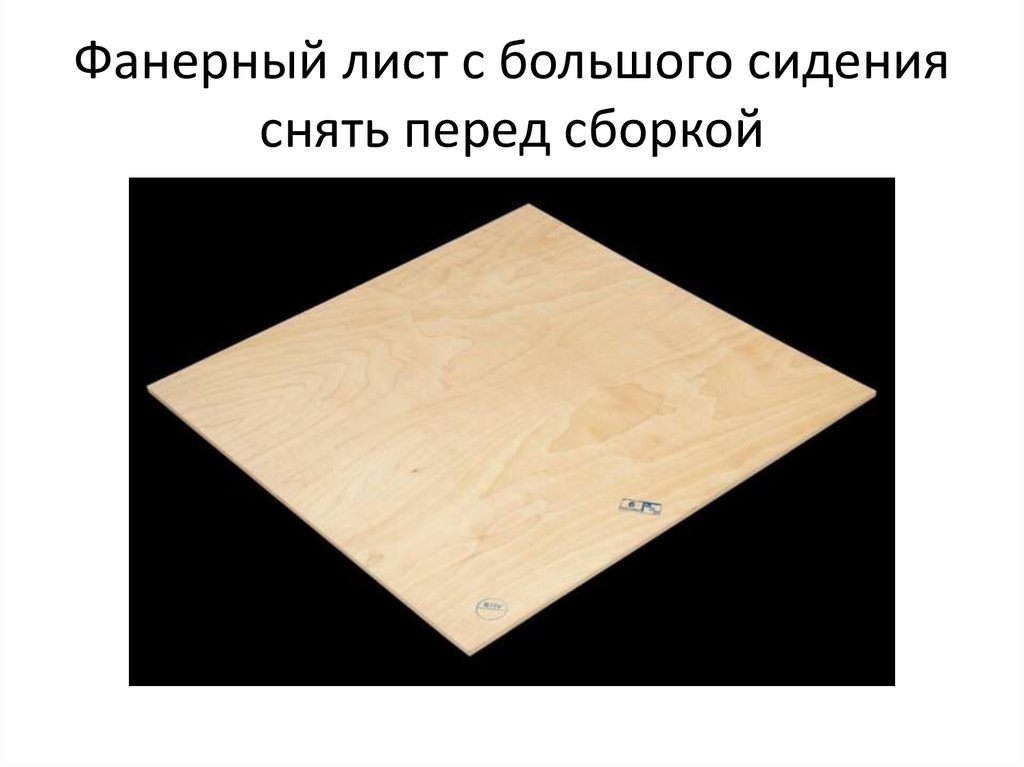

3. Фанерный лист с большого сидения снять перед сборкой

4.

2х-местная секция
Доп. секция
Пластиковые ножки 25 мм. устанавливаются
по углам короба, используя саморез 41 мм.

5.

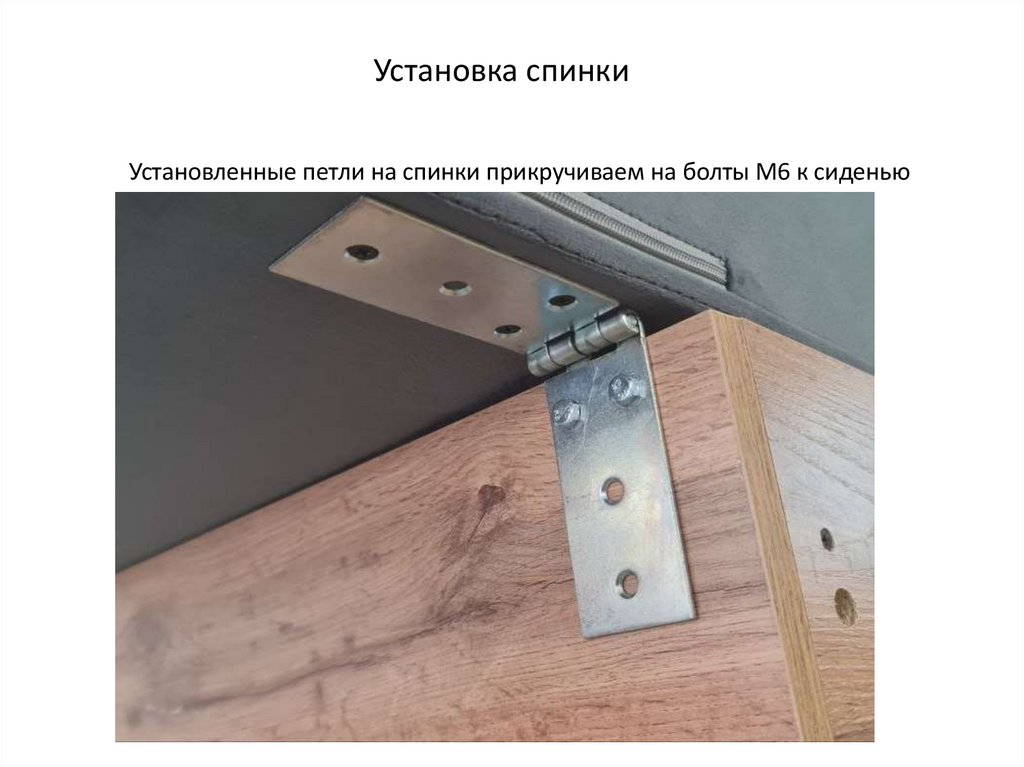

Установка спинки
Установленные петли на спинки прикручиваем на болты М6 к сиденью

6.

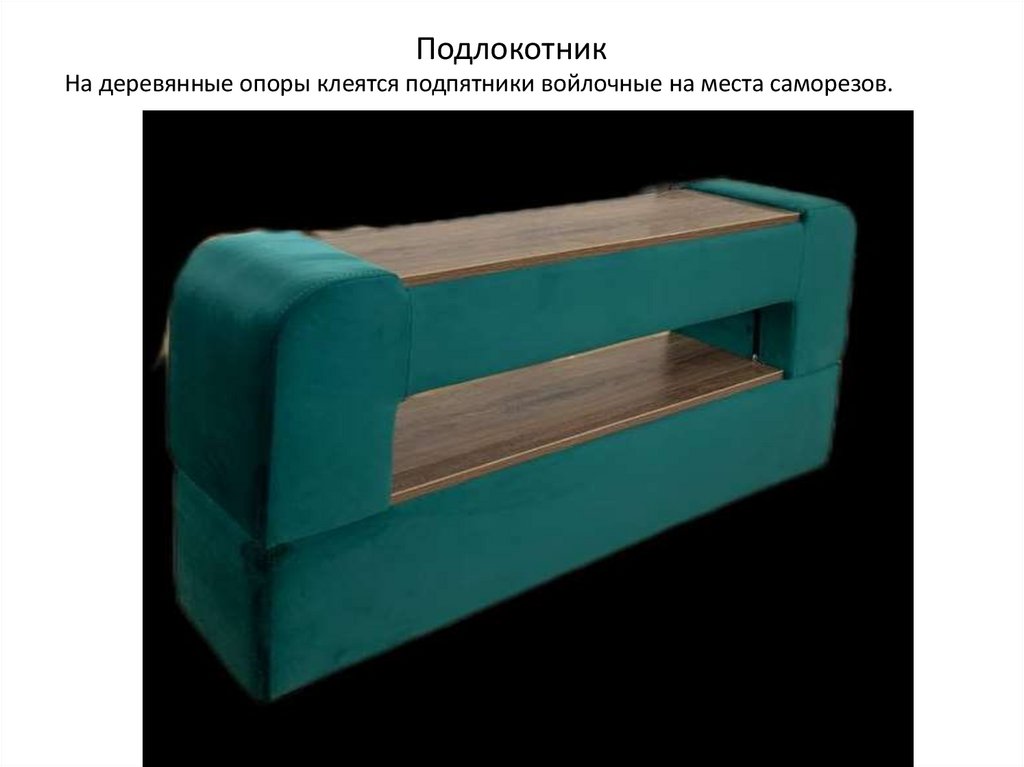

Подлокотник
На деревянные опоры клеятся подпятники войлочные на места саморезов.

7.

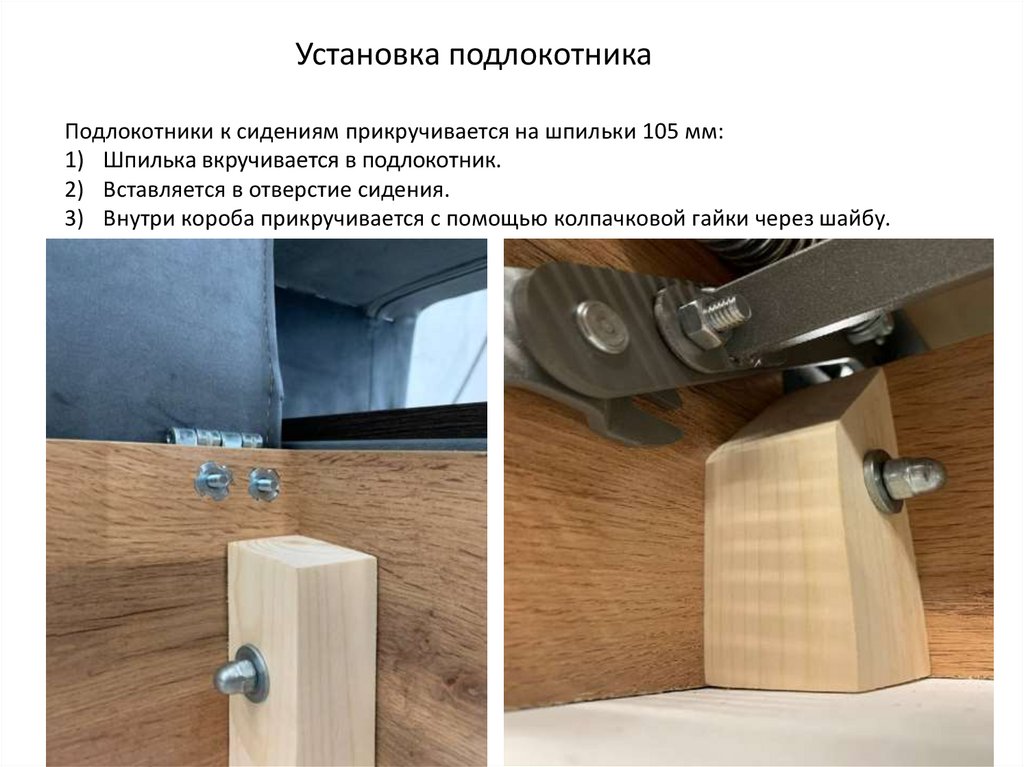

Установка подлокотника
Подлокотники к сидениям прикручивается на шпильки 105 мм:
1) Шпилька вкручивается в подлокотник.
2) Вставляется в отверстие сидения.
3) Внутри короба прикручивается с помощью колпачковой гайки через шайбу.

8.

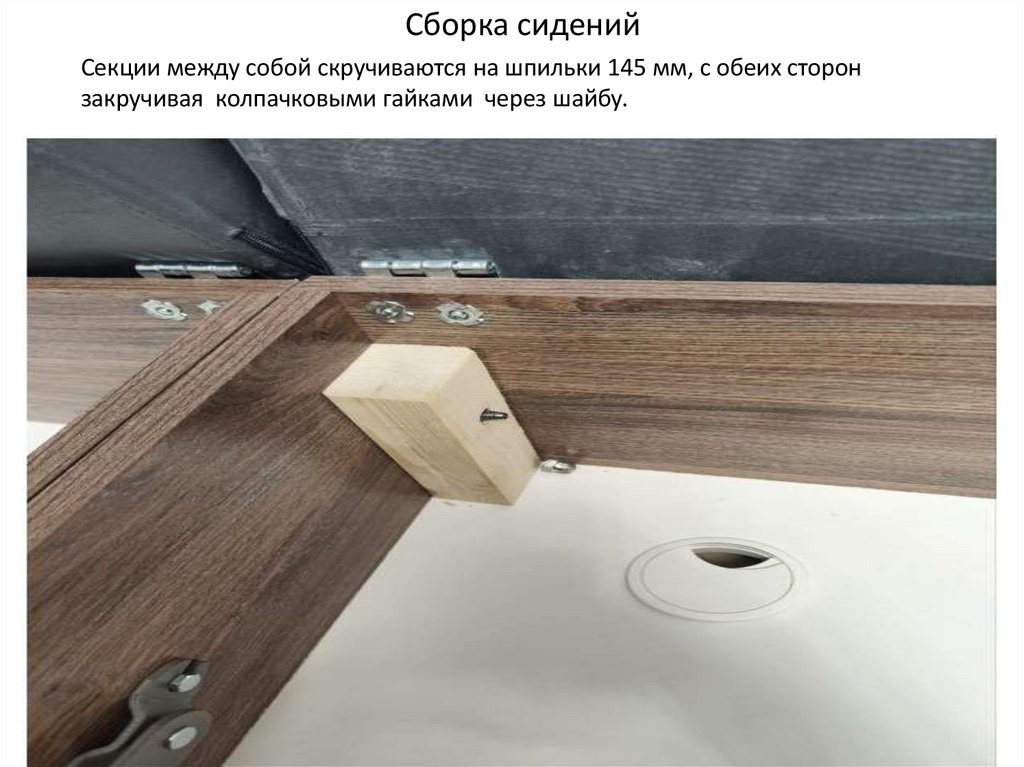

Сборка сидений
Секции между собой скручиваются на шпильки 145 мм, с обеих сторон
закручивая колпачковыми гайками через шайбу.
