Презентация (3)

1.

Переработка со стандарта DIN ISO и выполнение по ЕСКД
комплекта чертежей и цифровых макетов деталей муфты
5.033848
Выполнили: Студенты группы НМТЗ-243103ду
Минеев Александр Дмитриевич
Бортникова Ольга Юрьевна
Проверил:
Главный куратор проекта
Тихонов Игорь Николаевич
Екатеринбург
2026

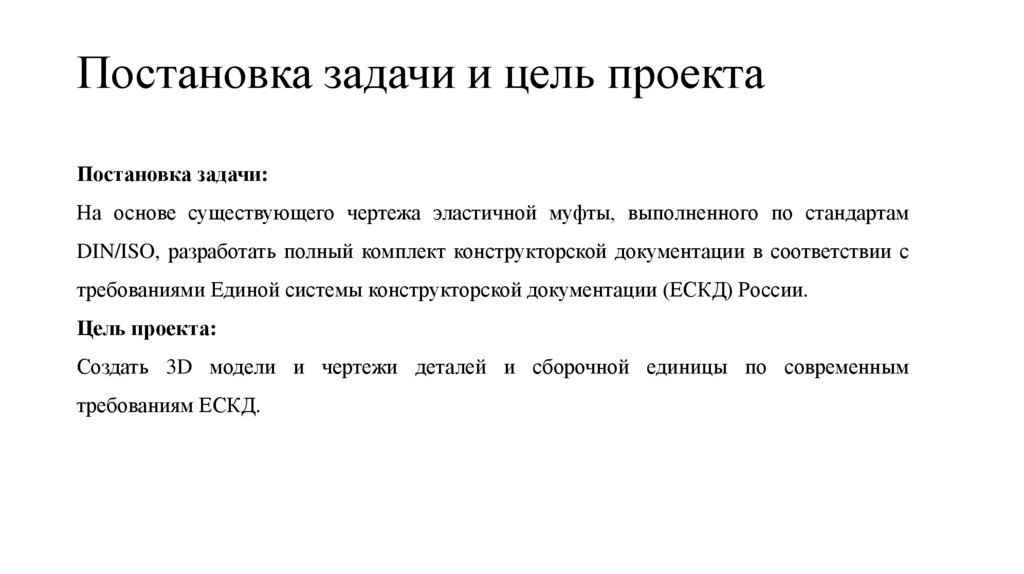

2. Постановка задачи и цель проекта

Постановка задачи:
На основе существующего чертежа эластичной муфты, выполненного по стандартам
DIN/ISO, разработать полный комплект конструкторской документации в соответствии с
требованиями Единой системы конструкторской документации (ЕСКД) России.
Цель проекта:
Создать 3D модели и чертежи деталей и сборочной единицы по современным
требованиям ЕСКД.

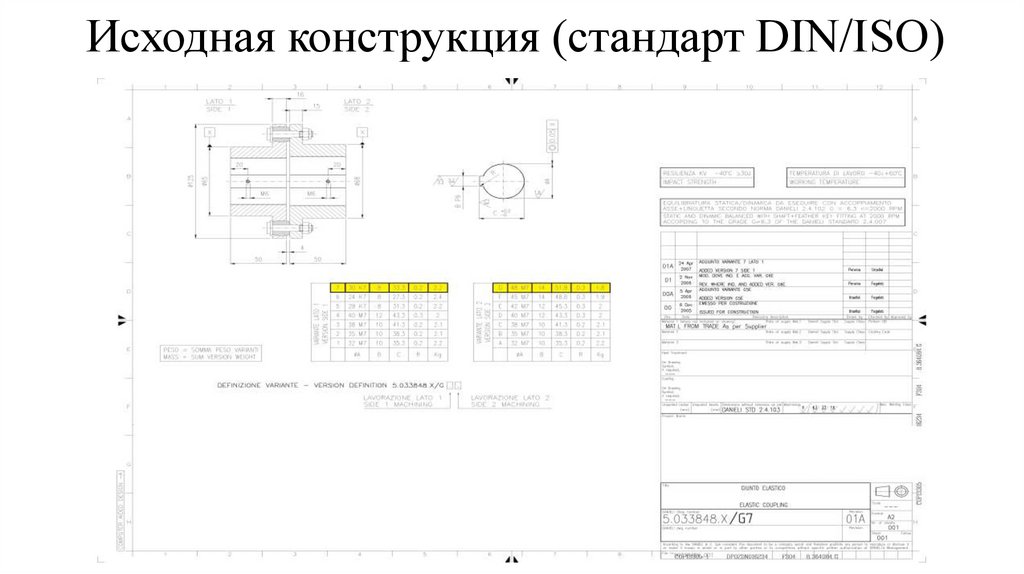

3. Исходная конструкция (стандарт DIN/ISO)

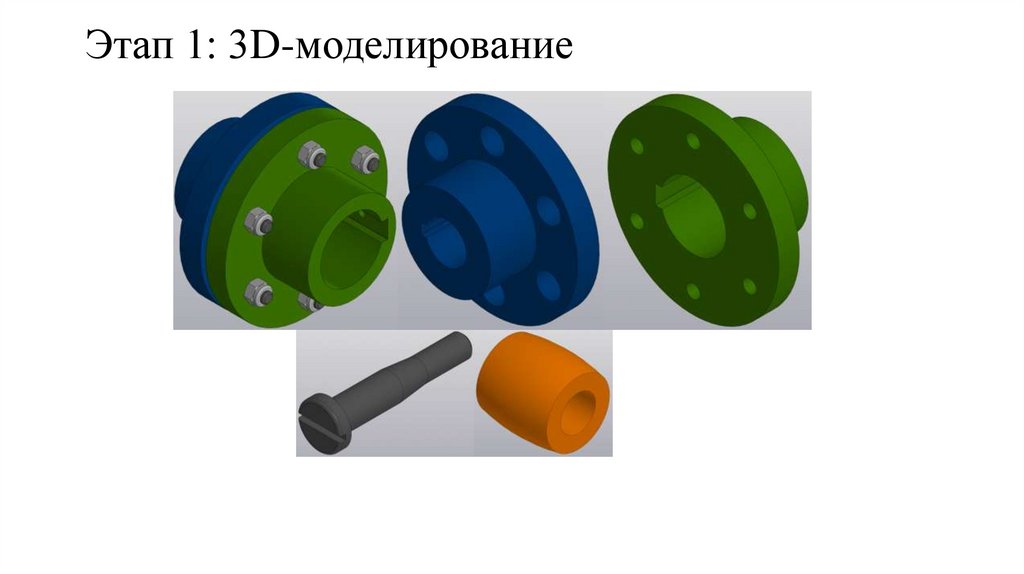

4. Этап 1: 3D-моделирование

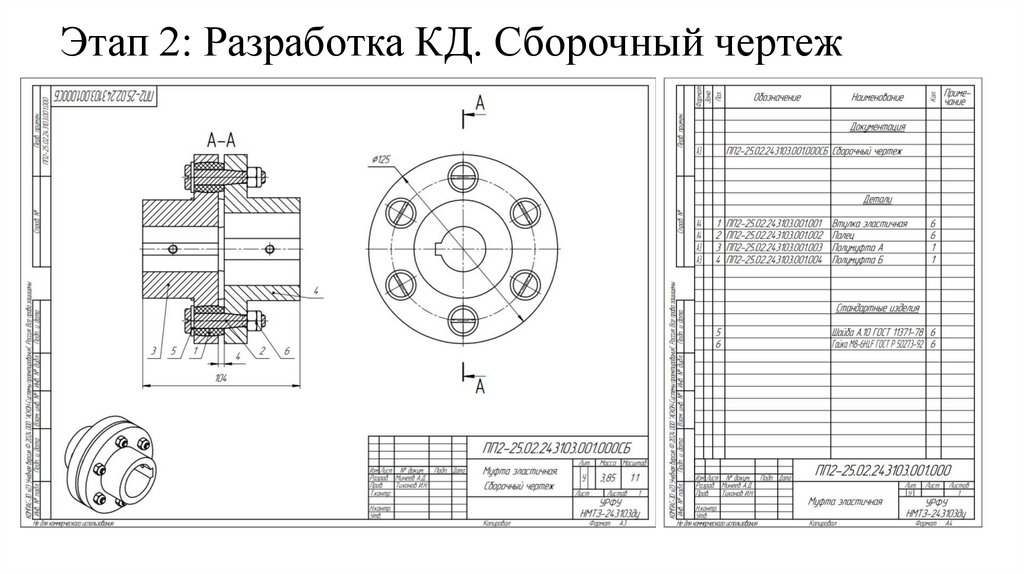

5. Этап 2: Разработка КД. Сборочный чертеж

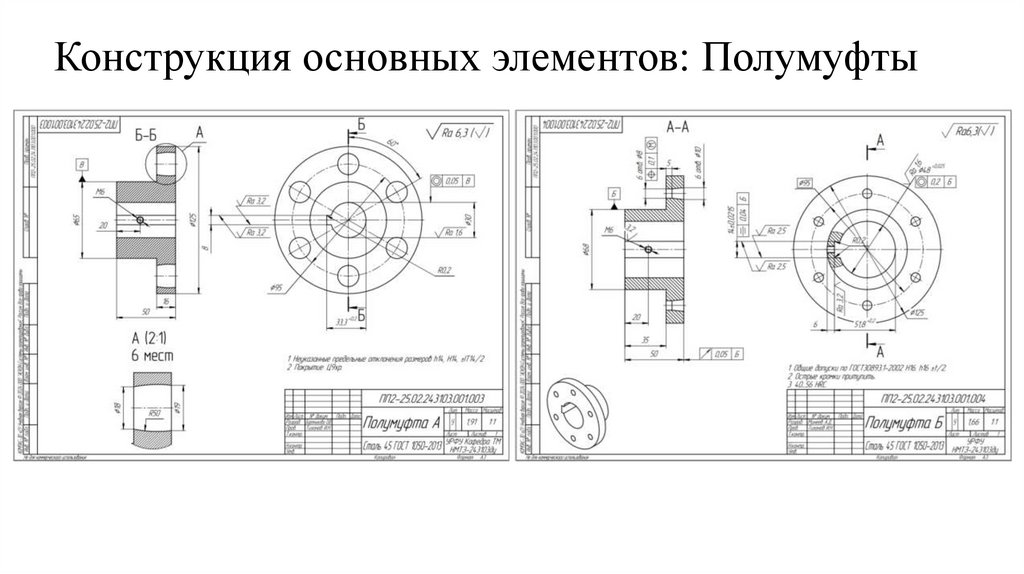

6. Конструкция основных элементов: Полумуфты

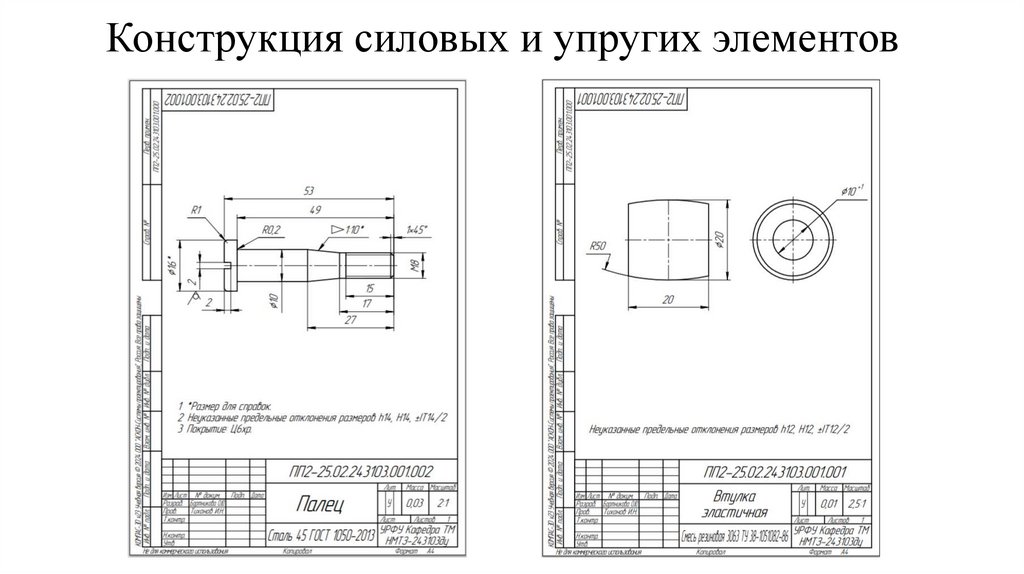

7. Конструкция силовых и упругих элементов

8. Результаты проекта

В результате выполнения проекта была полностью решена задача по адаптации конструкции.
Получены следующие результаты:
1.
Выполнена переработка конструкторской документации с зарубежного стандарта на
стандарт ЕСКД.
2.
Создан полный комплект КД, включающий в себя:
3D-модели деталей и сборки;
сборочный чертеж и спецификацию;
рабочие чертежи на 4 оригинальные детали.

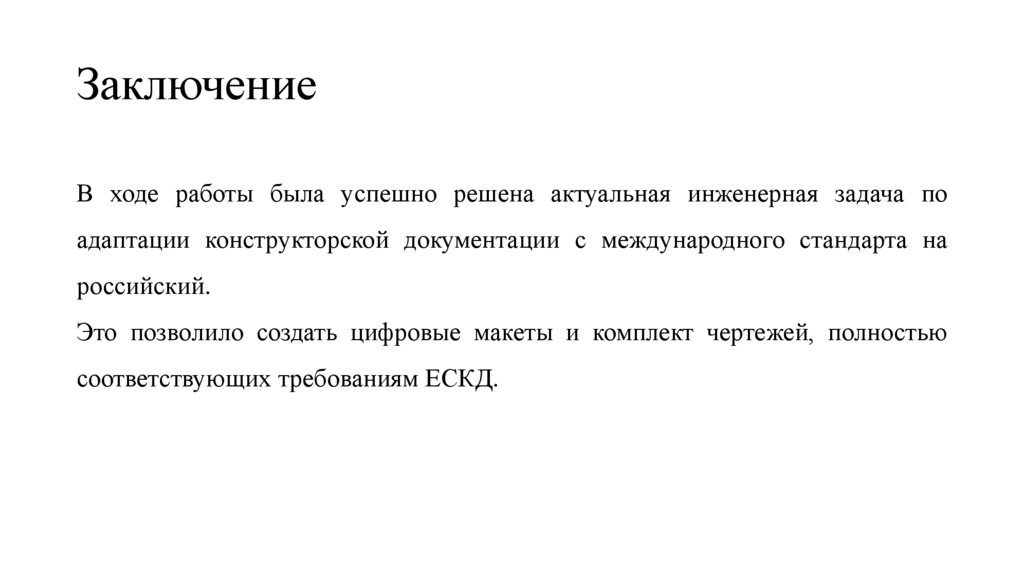

9. Заключение

В ходе работы была успешно решена актуальная инженерная задача по
адаптации конструкторской документации с международного стандарта на
российский.
Это позволило создать цифровые макеты и комплект чертежей, полностью
соответствующих требованиям ЕСКД.
