1. Изготовление лазерного гравера с числовым программным управлением

Автор: Ветров Владислав Андреевич.
Ученик 11 класса МБОУ Шапкинская
СОШ №11
Руководитель: Загитов Николай
Ильясович.

2.

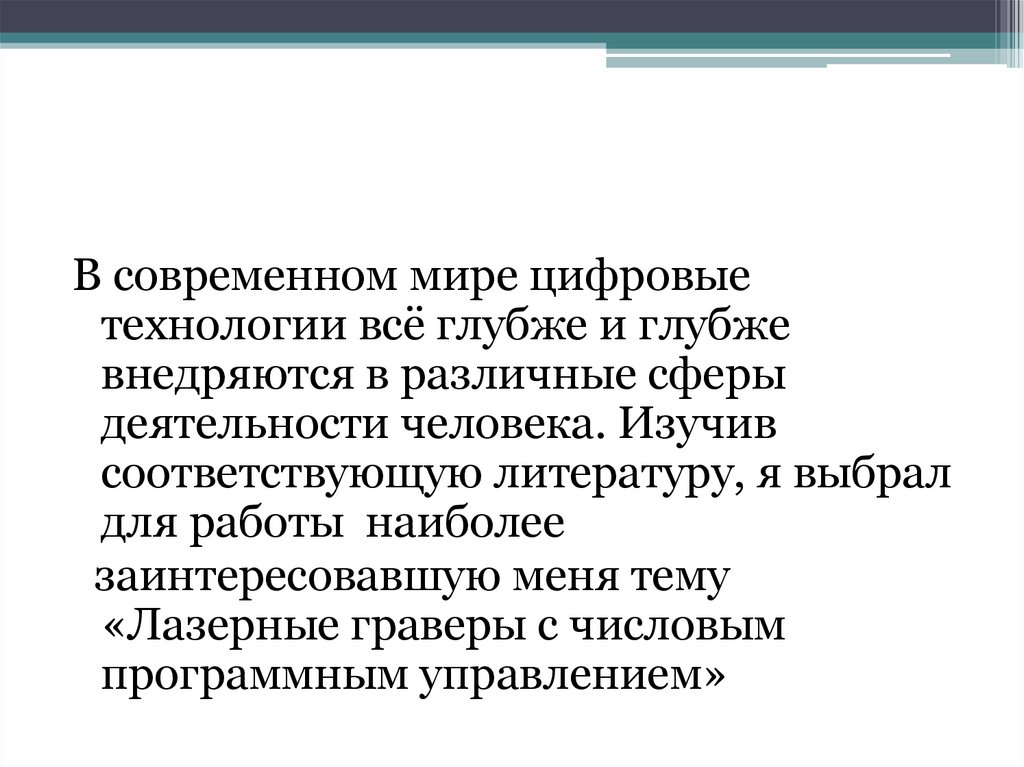

В современном мире цифровые
технологии всё глубже и глубже
внедряются в различные сферы
деятельности человека. Изучив
соответствующую литературу, я выбрал
для работы наиболее
заинтересовавшую меня тему
«Лазерные граверы с числовым
программным управлением»

3.

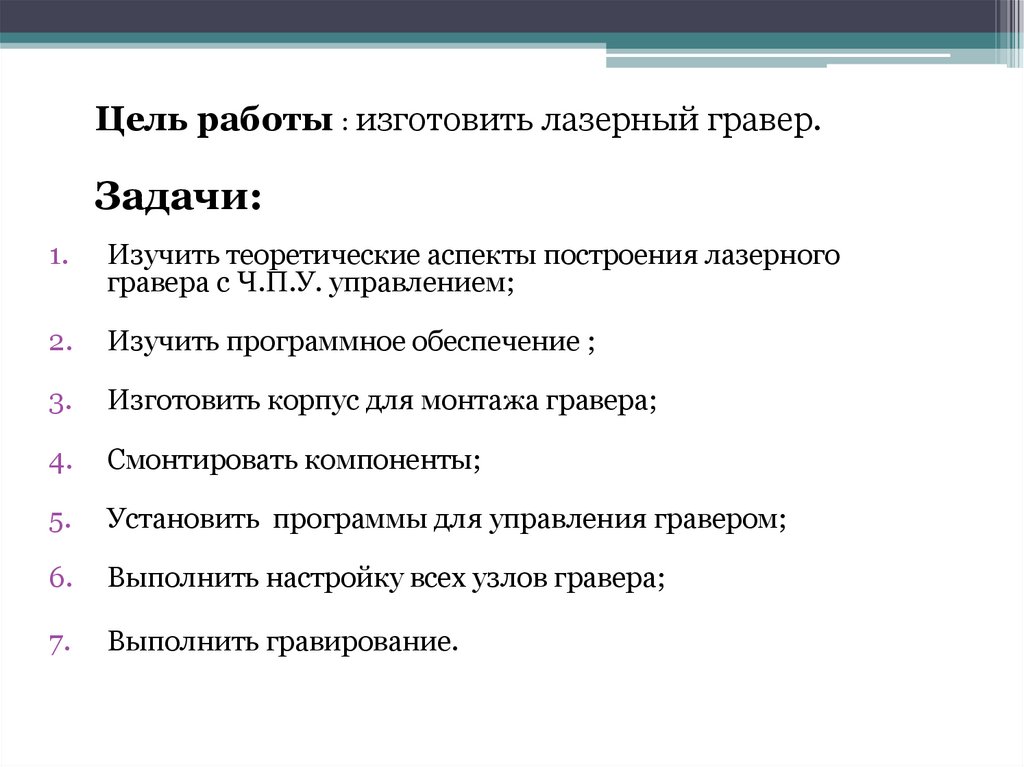

Цель работы : изготовить лазерный гравер.
Задачи:
1.
Изучить теоретические аспекты построения лазерного
гравера с Ч.П.У. управлением;
2.
Изучить программное обеспечение ;
3.
Изготовить корпус для монтажа гравера;
4.
Смонтировать компоненты;
5.
Установить программы для управления гравером;
6.
Выполнить настройку всех узлов гравера;
7.
Выполнить гравирование.

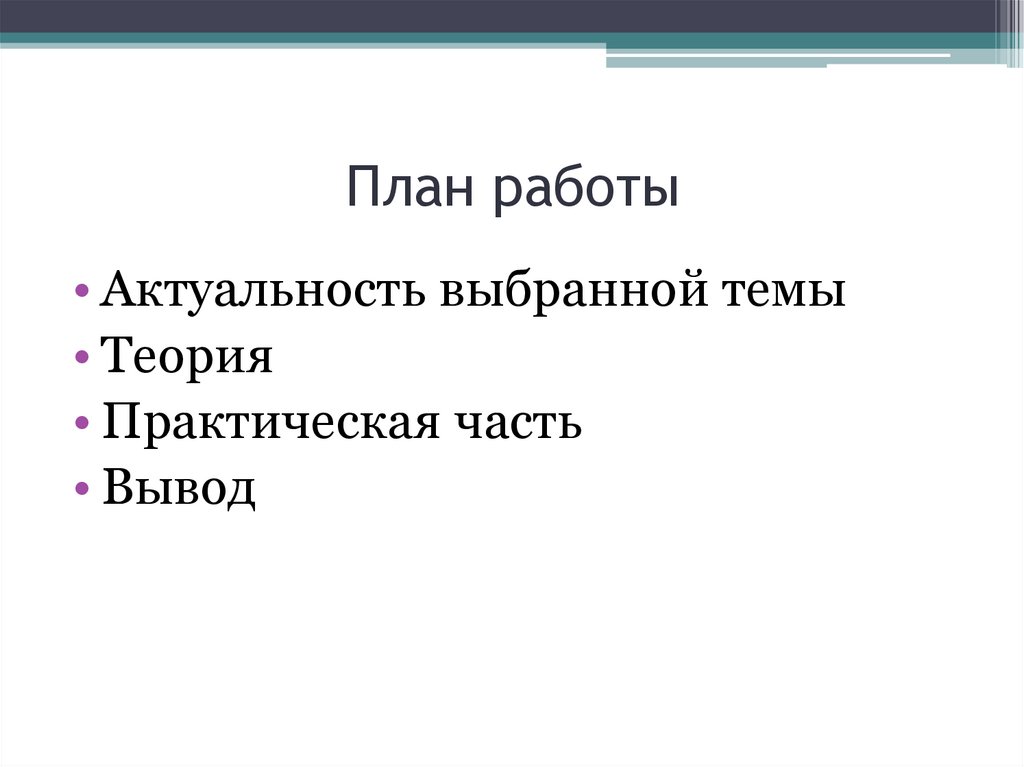

4. План работы

• Актуальность выбранной темы
• Теория
• Практическая часть
• Вывод

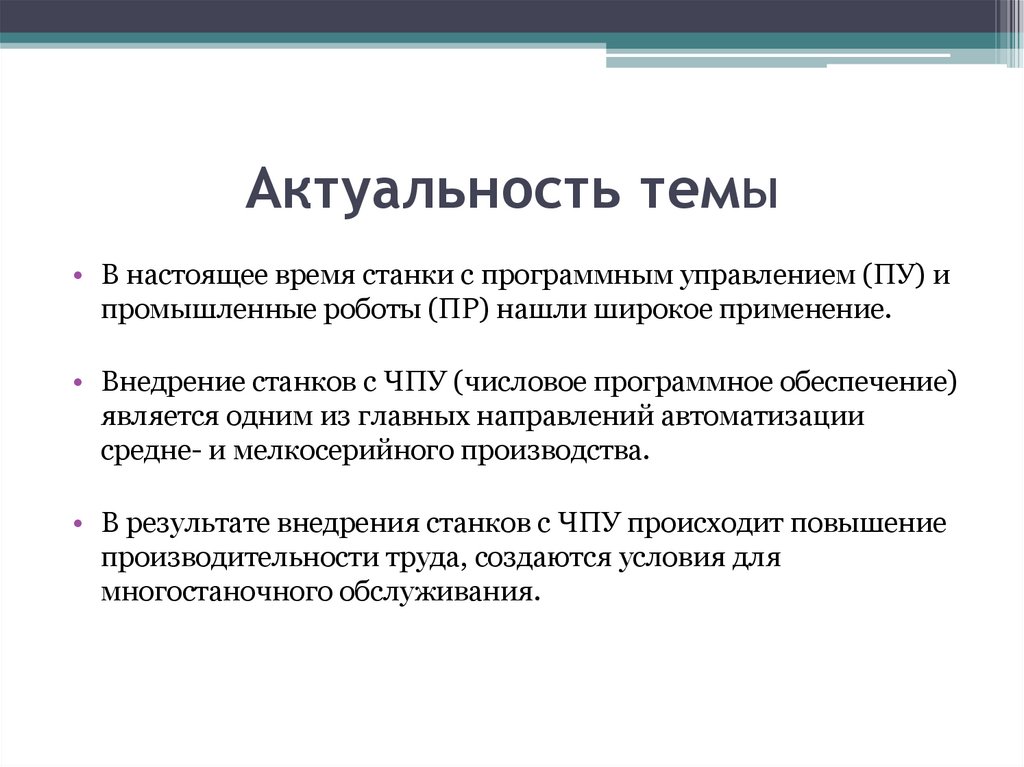

5. Актуальность темы

• В настоящее время станки с программным управлением (ПУ) и
промышленные роботы (ПР) нашли широкое применение.
• Внедрение станков с ЧПУ (числовое программное обеспечение)
является одним из главных направлений автоматизации
средне- и мелкосерийного производства.
• В результате внедрения станков с ЧПУ происходит повышение
производительности труда, создаются условия для
многостаночного обслуживания.

6. Принцип работы лазерного гравера

• Заключается в выжигании рисунка на
поверхности при помощи лазерного луча
высокой энергии в автоматическом режиме.
• Перемещение платформ осуществляют
шаговые двигатели управляемые
контроллером через программу grbl 1.1 h.

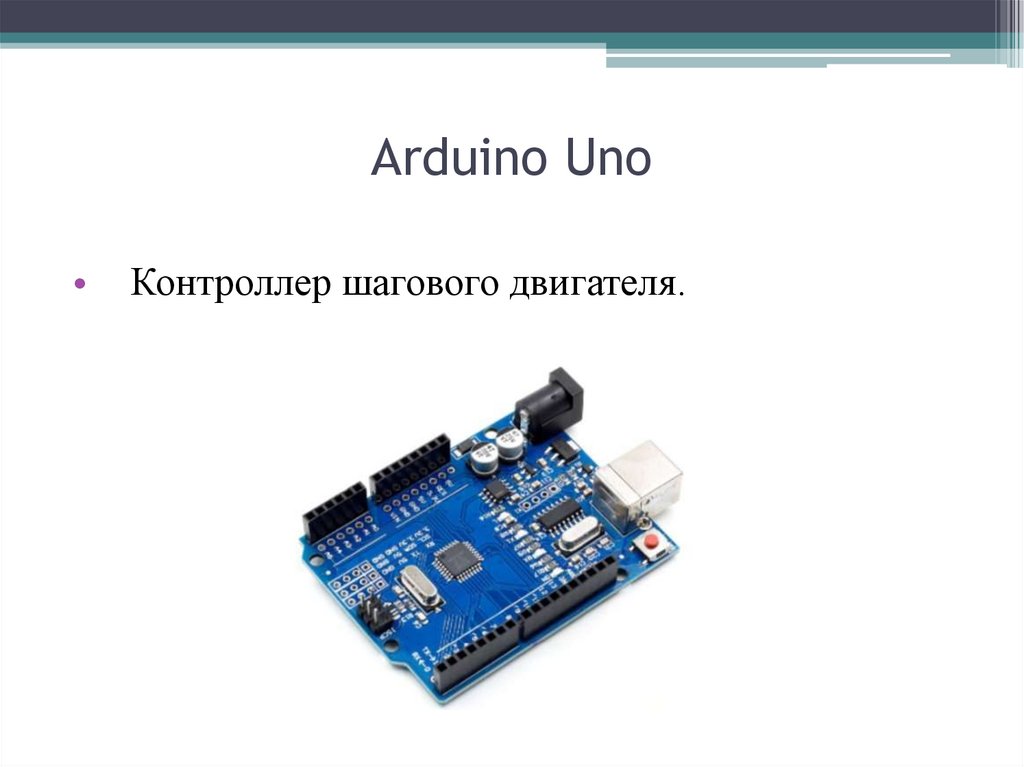

7. Arduino Uno

Контроллер шагового двигателя.

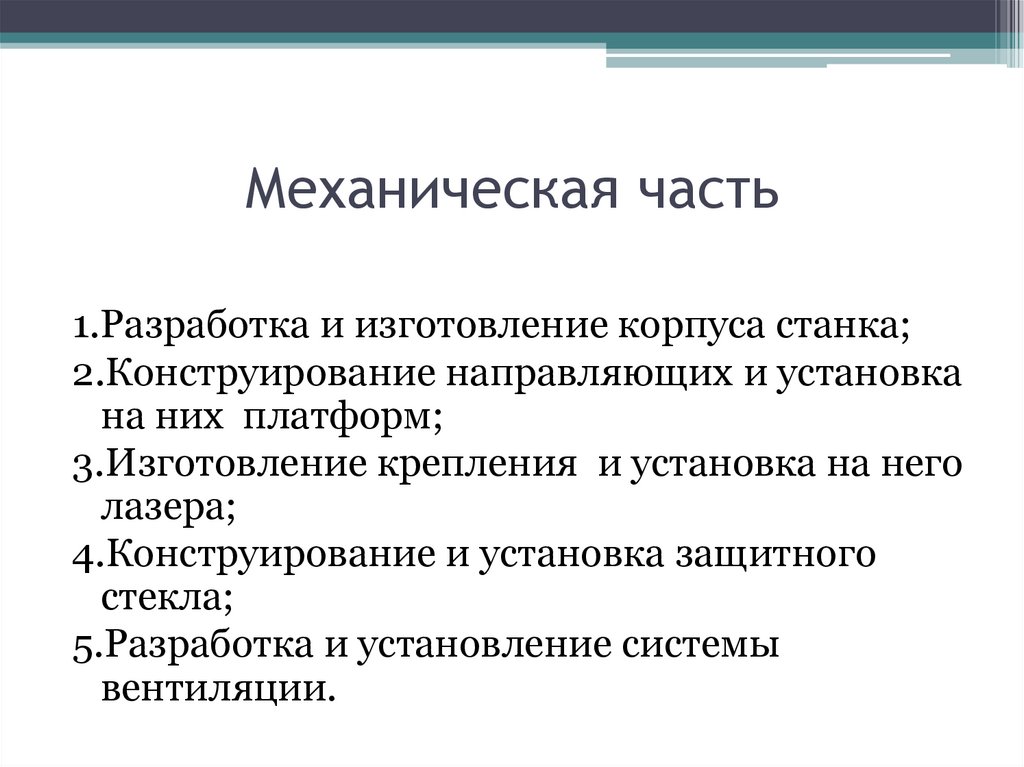

8. Механическая часть

1.Разработка и изготовление корпуса станка;
2.Конструирование направляющих и установка
на них платформ;
3.Изготовление крепления и установка на него
лазера;
4.Конструирование и установка защитного
стекла;
5.Разработка и установление системы
вентиляции.

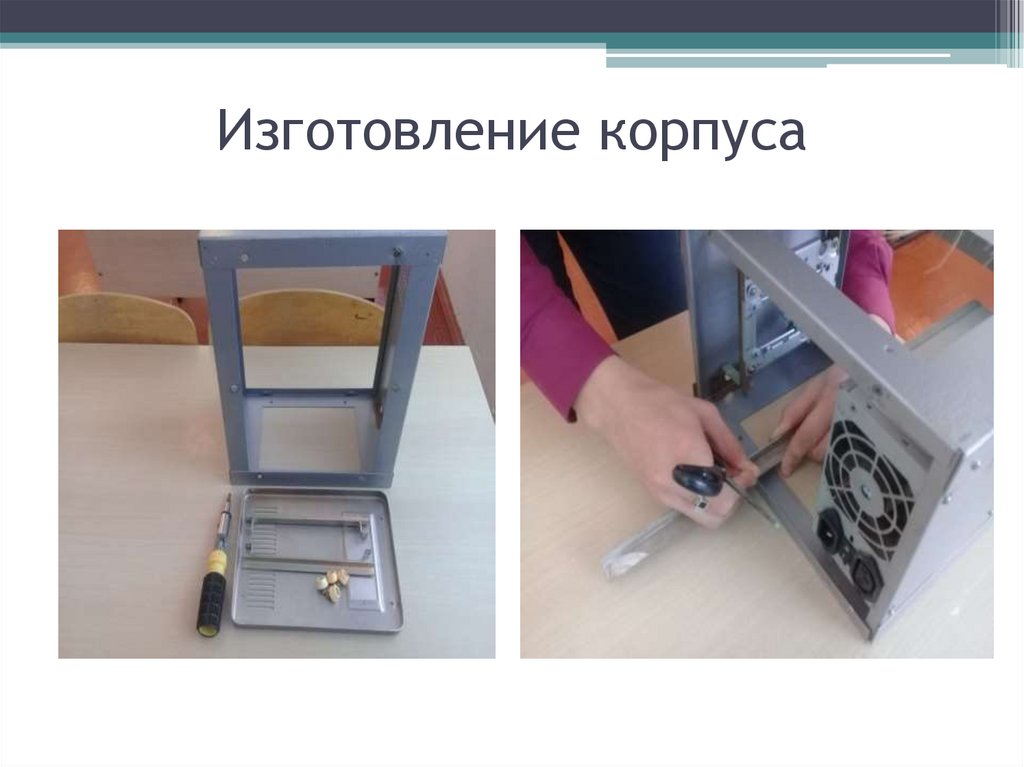

9. Изготовление корпуса

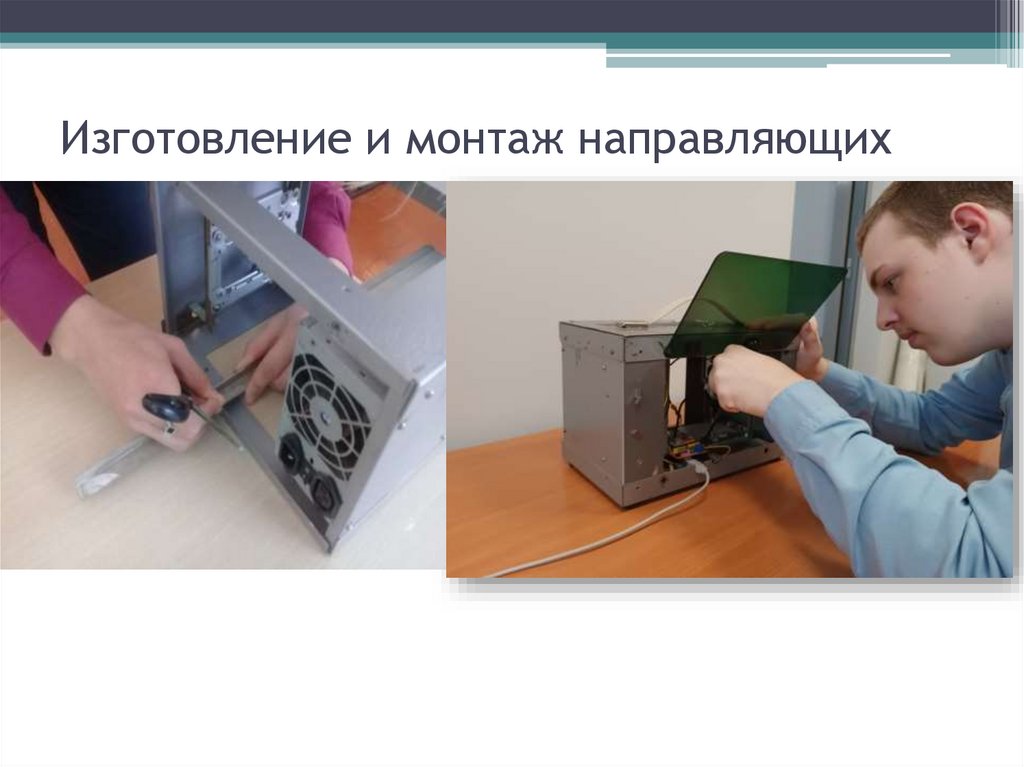

10. Изготовление и монтаж направляющих

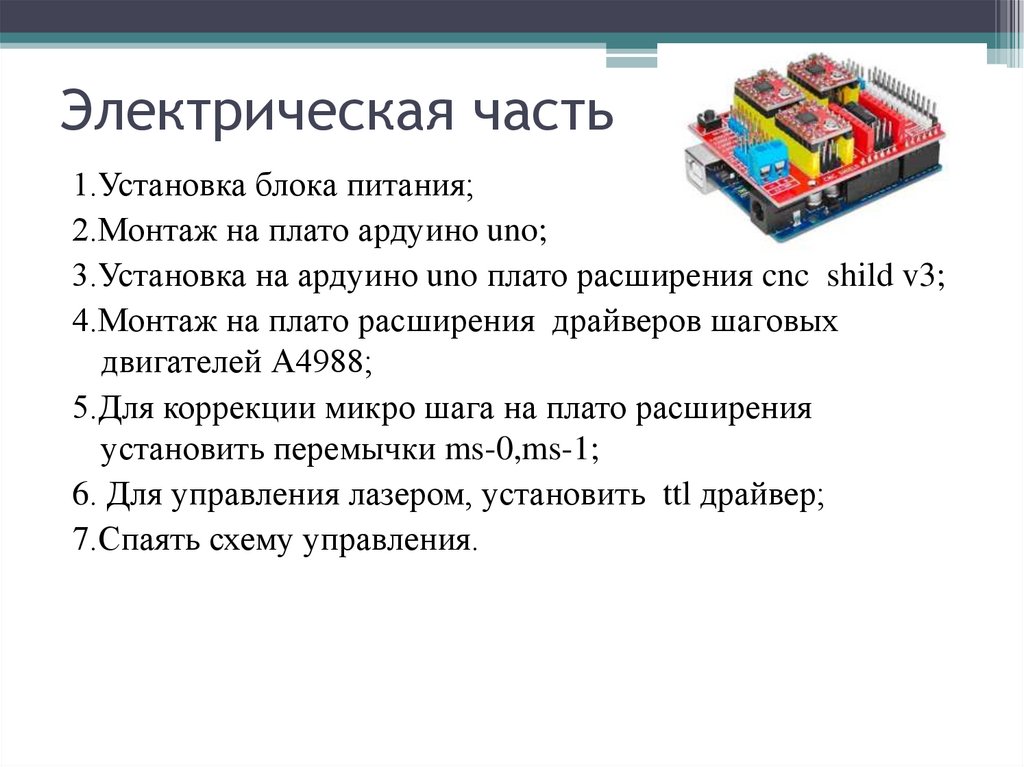

11. Электрическая часть

1.Установка блока питания;
2.Монтаж на плато ардуино uno;
3.Установка на ардуино uno плато расширения cnc shild v3;
4.Монтаж на плато расширения драйверов шаговых
двигателей А4988;
5.Для коррекции микро шага на плато расширения
установить перемычки ms-0,ms-1;
6. Для управления лазером, установить ttl драйвер;
7.Спаять схему управления.

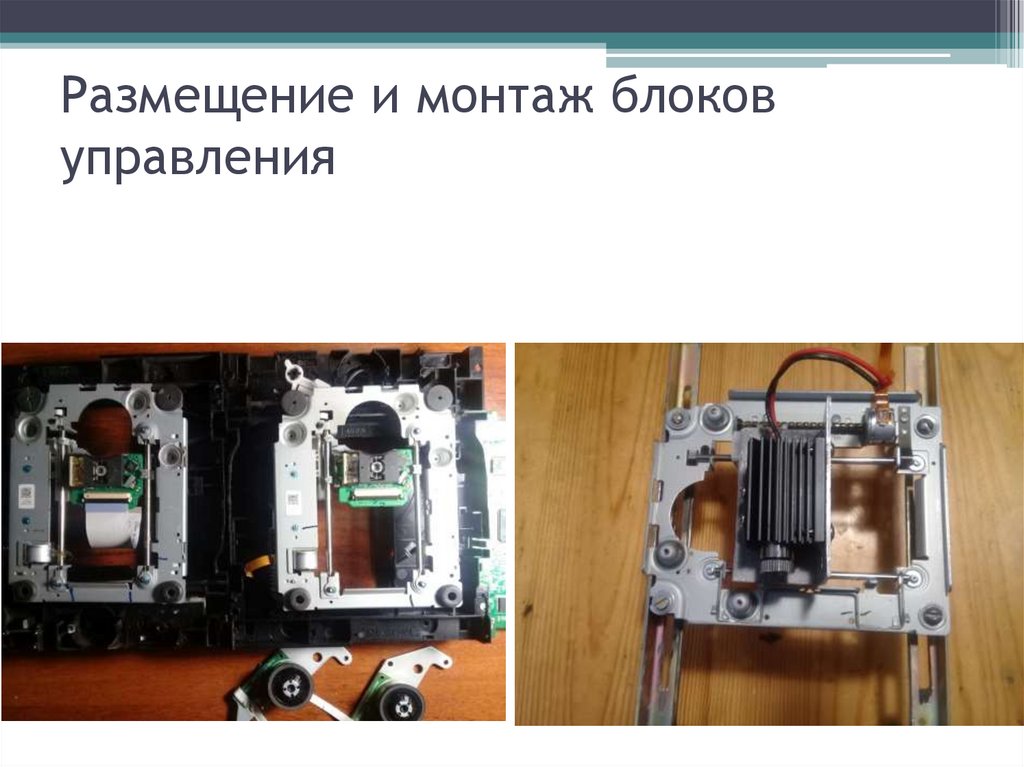

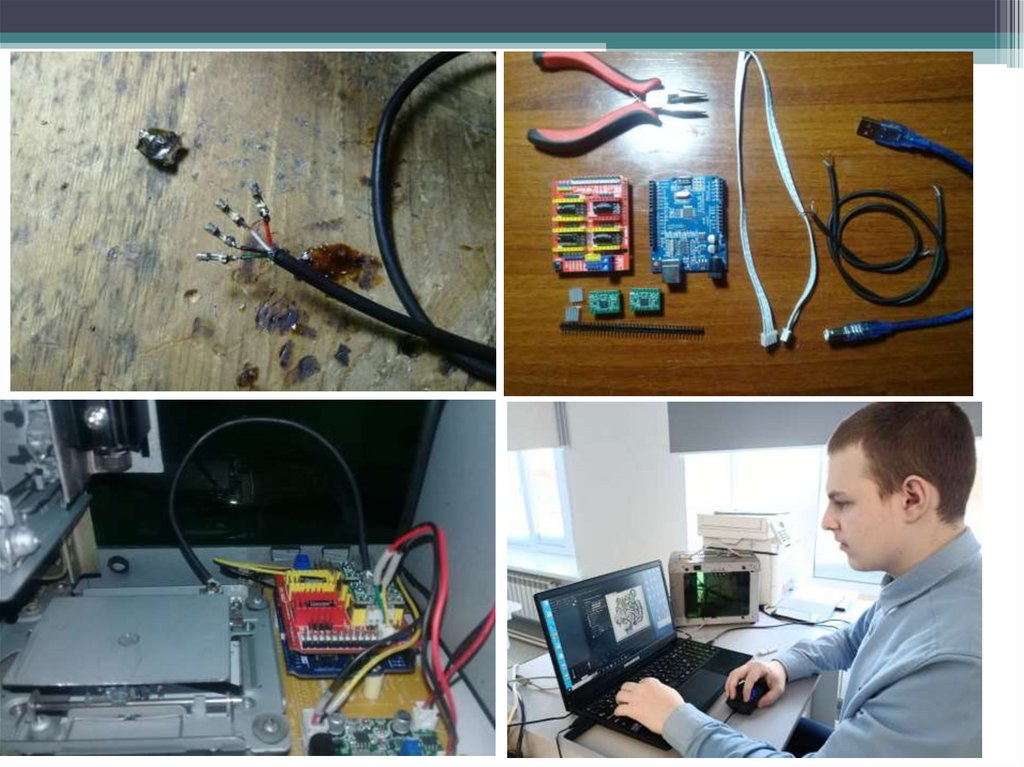

12. Размещение и монтаж блоков управления

13.

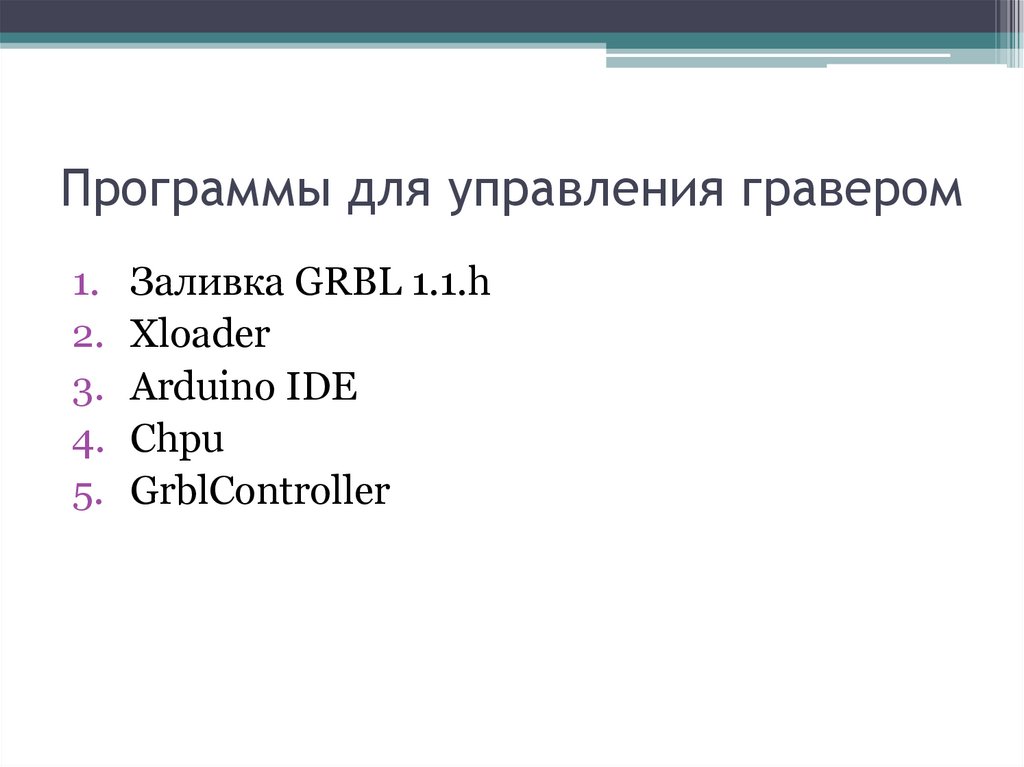

14. Программы для управления гравером

1. Заливка GRBL 1.1.h
2. Xloader
3. Arduino IDE
4. Chpu
5. GrblController

15. Результаты испытания

• После завершения работы по изготовлению лазерного
гравера и изучения инструкции по работе с программой я
приступил к пробному тестированию гравера. Первые
проблемы возникли при программировании ардуино:
микросхема отвечающая за загрузку процессора была
неисправна, пришлось купить новую плато ардуино; при
прогоне кареток выявилась ошибка подключения
обмоток шаговых двигателей, пришлось перепаять ;при
подготовке пуска лазера возникли проблемы с
определением шим порта, ттл драйвера. После
устранения всех недостатков и установки программного
обеспечения, тестирование прошло успешно.

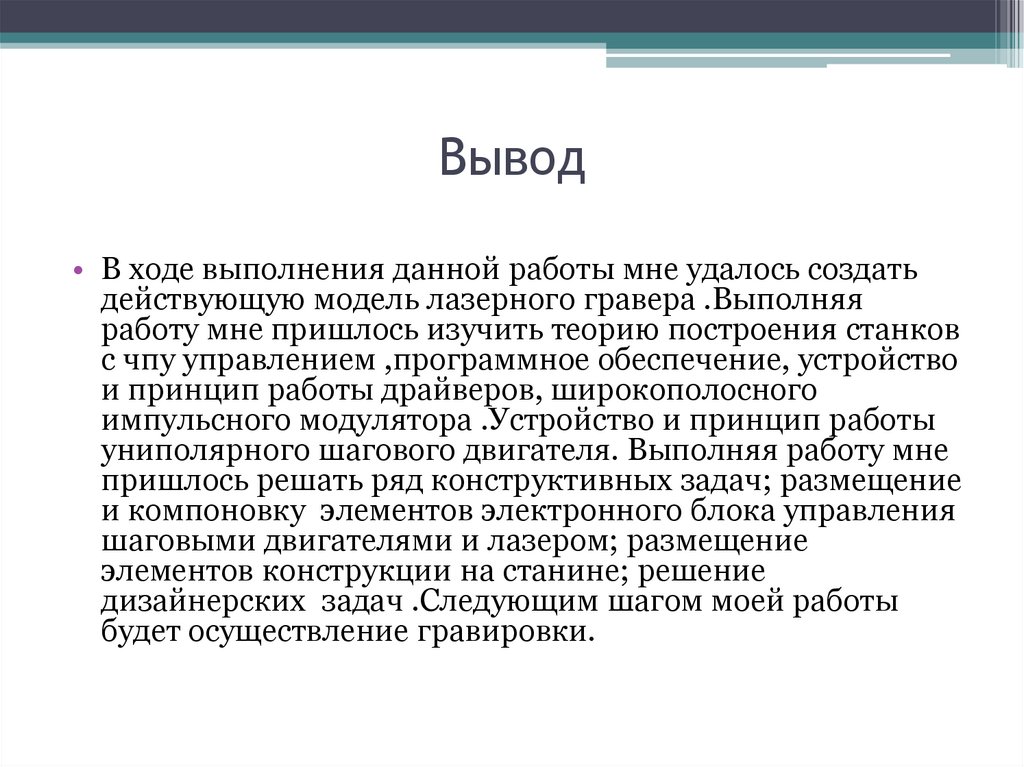

16. Вывод

• В ходе выполнения данной работы мне удалось создать
действующую модель лазерного гравера .Выполняя
работу мне пришлось изучить теорию построения станков
с чпу управлением ,программное обеспечение, устройство
и принцип работы драйверов, широкополосного
импульсного модулятора .Устройство и принцип работы
униполярного шагового двигателя. Выполняя работу мне
пришлось решать ряд конструктивных задач; размещение
и компоновку элементов электронного блока управления
шаговыми двигателями и лазером; размещение
элементов конструкции на станине; решение
дизайнерских задач .Следующим шагом моей работы
будет осуществление гравировки.

17.

•Спасибо за внимание
