Кокурин Аркадий 231-151

1.

Факультет Транспортный
Кафедра Проектирование и эксплуатация двигателей для
транспорта и малой энергетики
Направление 13.03.03
Отчет о выполнении практического
задания по предмету
«Техническая Газовая динамика для тепловых
двигателей»
ФИО: Кокурин Аркадий Владимирович
Группа: 231-151

2.

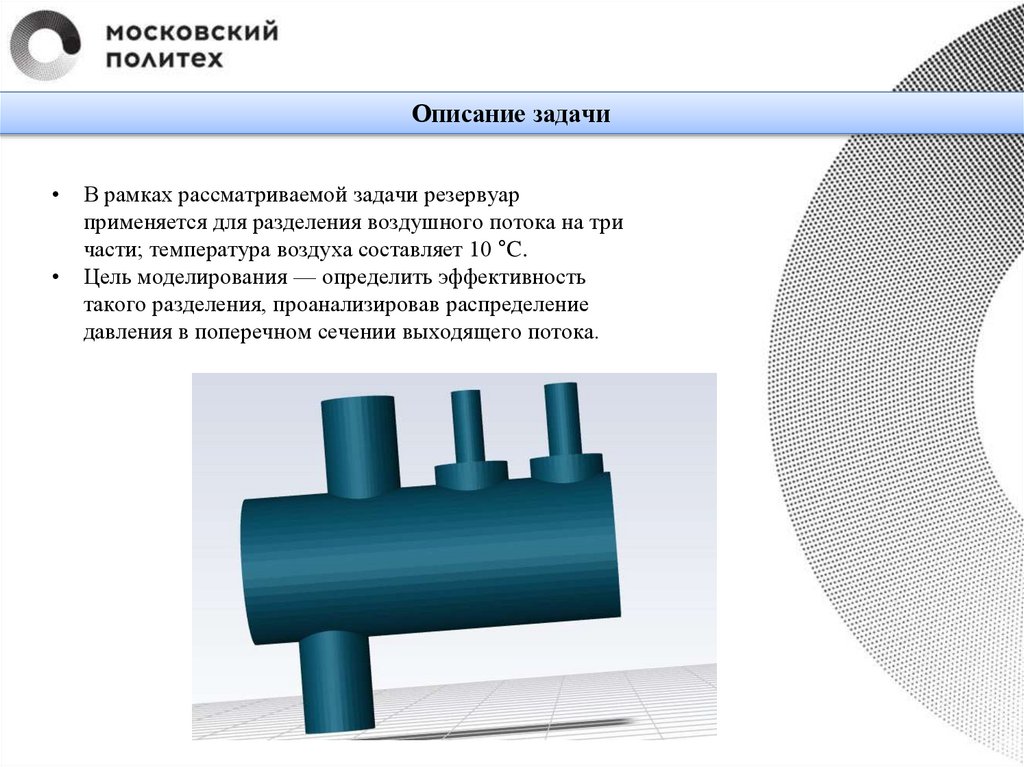

Описание задачи
В рамках рассматриваемой задачи резервуар
применяется для разделения воздушного потока на три
части; температура воздуха составляет 10 °C.
Цель моделирования — определить эффективность
такого разделения, проанализировав распределение
давления в поперечном сечении выходящего потока.

3.

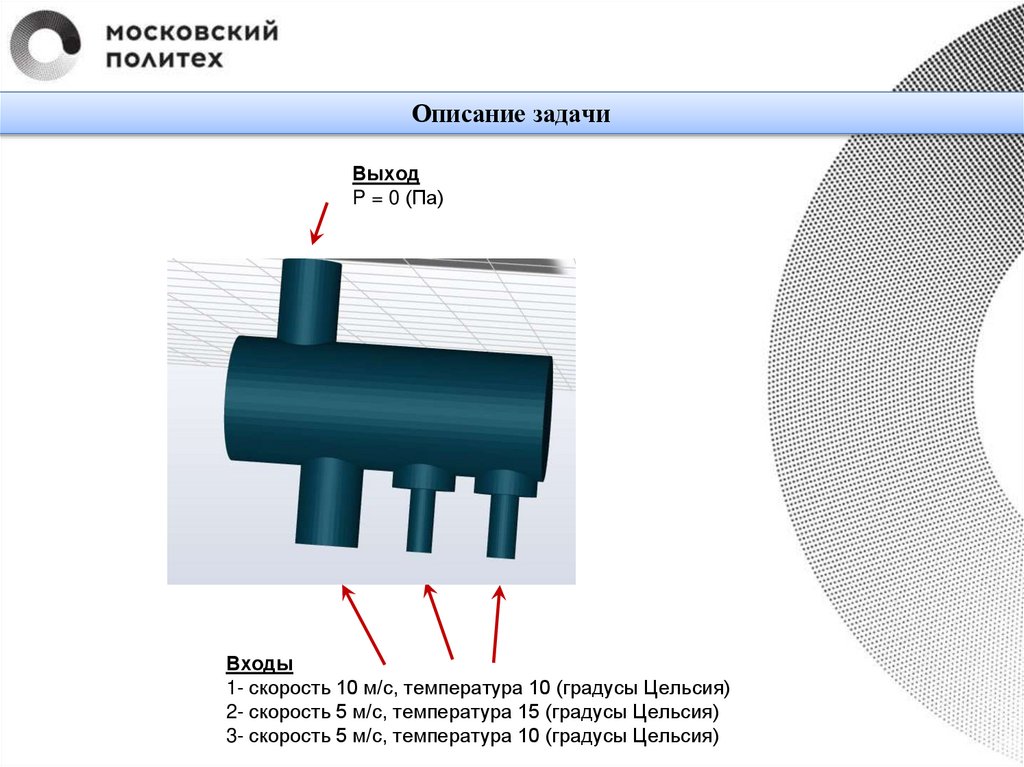

Описание задачи
Выход
P = 0 (Па)
Входы
1- скорость 10 м/с, температура 10 (градусы Цельсия)
2- скорость 5 м/с, температура 15 (градусы Цельсия)
3- скорость 5 м/с, температура 10 (градусы Цельсия)

4.

Запуск Fluent
Открываем окно Fluent Launcher и
выбираем режим Meshing
Выбираем рабочую директорию
Выбираем алгоритм подготовки
сетки Waterrtight Geometry.
Во вкладке import geometry
загружаем файл с геометрией

5.

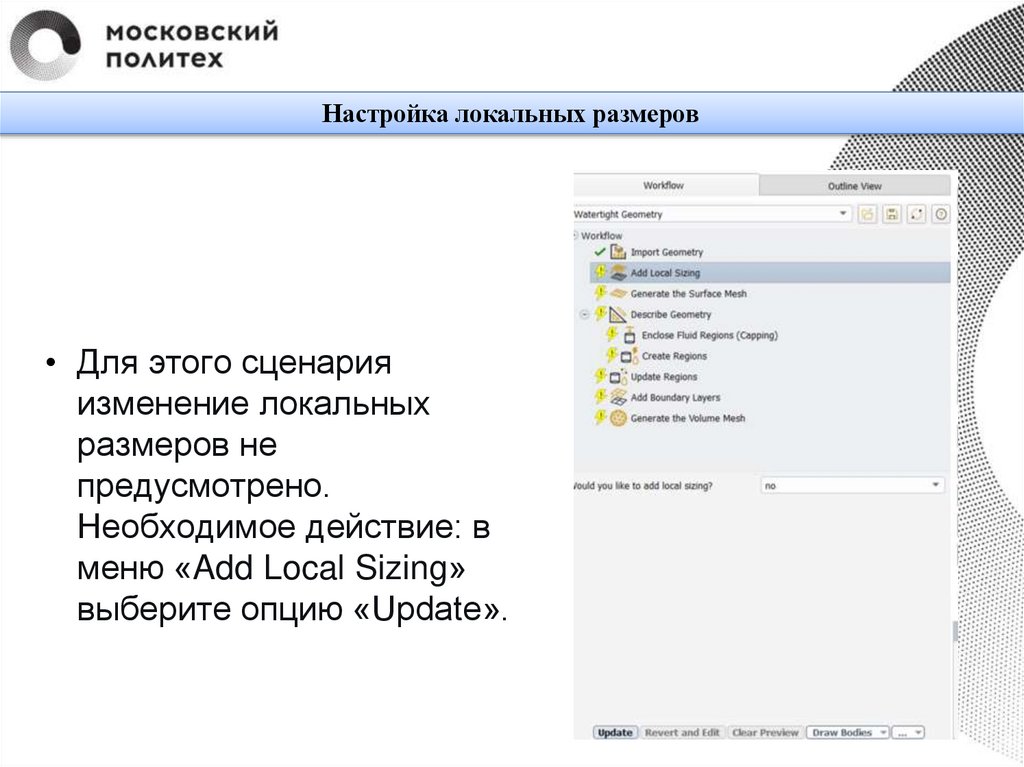

Настройка локальных размеров
• Для этого сценария
изменение локальных
размеров не
предусмотрено.
Необходимое действие: в
меню «Add Local Sizing»
выберите опцию «Update».

6.

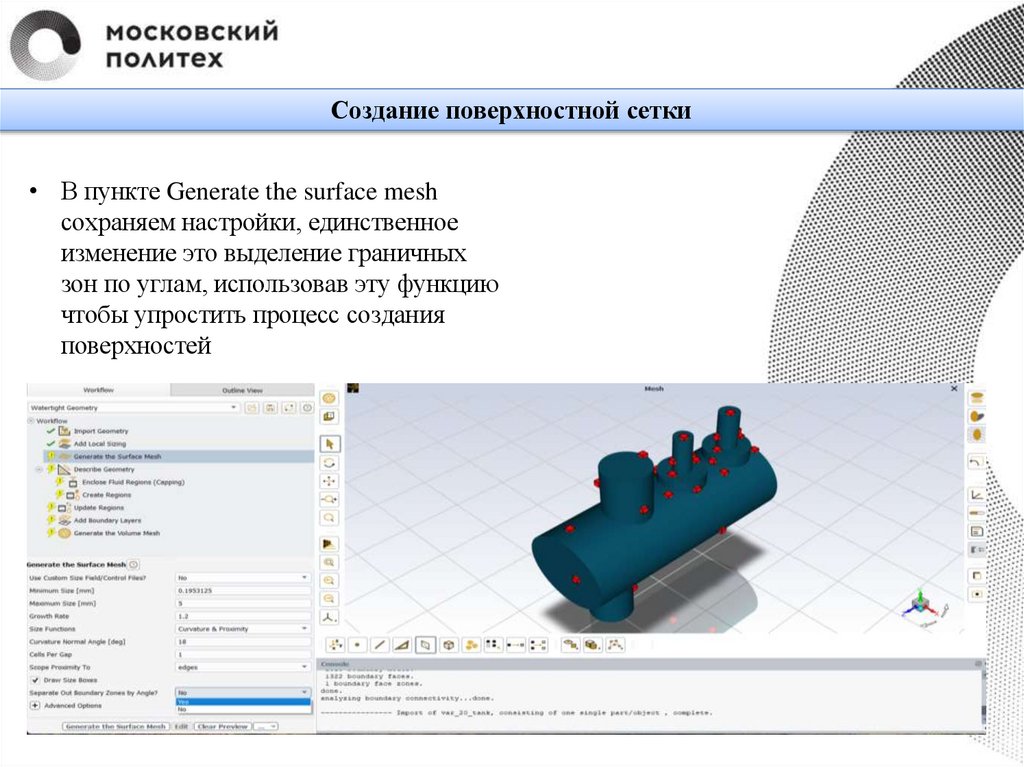

Создание поверхностной сетки
• В пункте Generate the surface mesh
сохраняем настройки, единственное
изменение это выделение граничных
зон по углам, использовав эту функцию
чтобы упростить процесс создания
поверхностей

7.

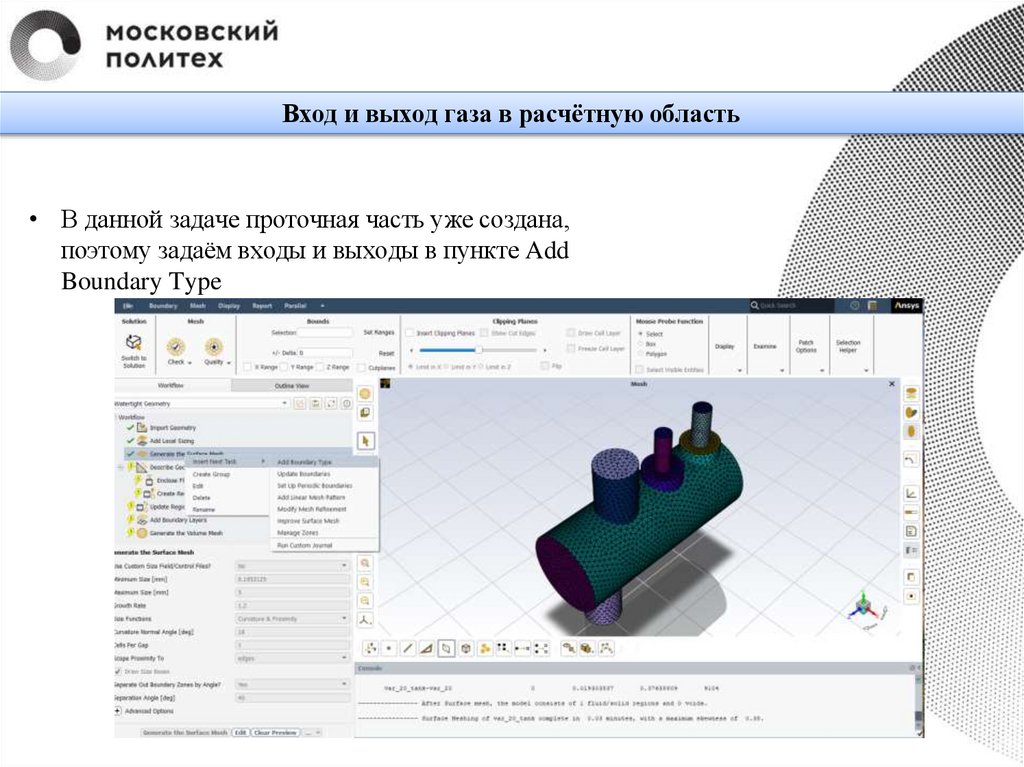

Вход и выход газа в расчётную область
• В данной задаче проточная часть уже создана,
поэтому задаём входы и выходы в пункте Add
Boundary Type

8.

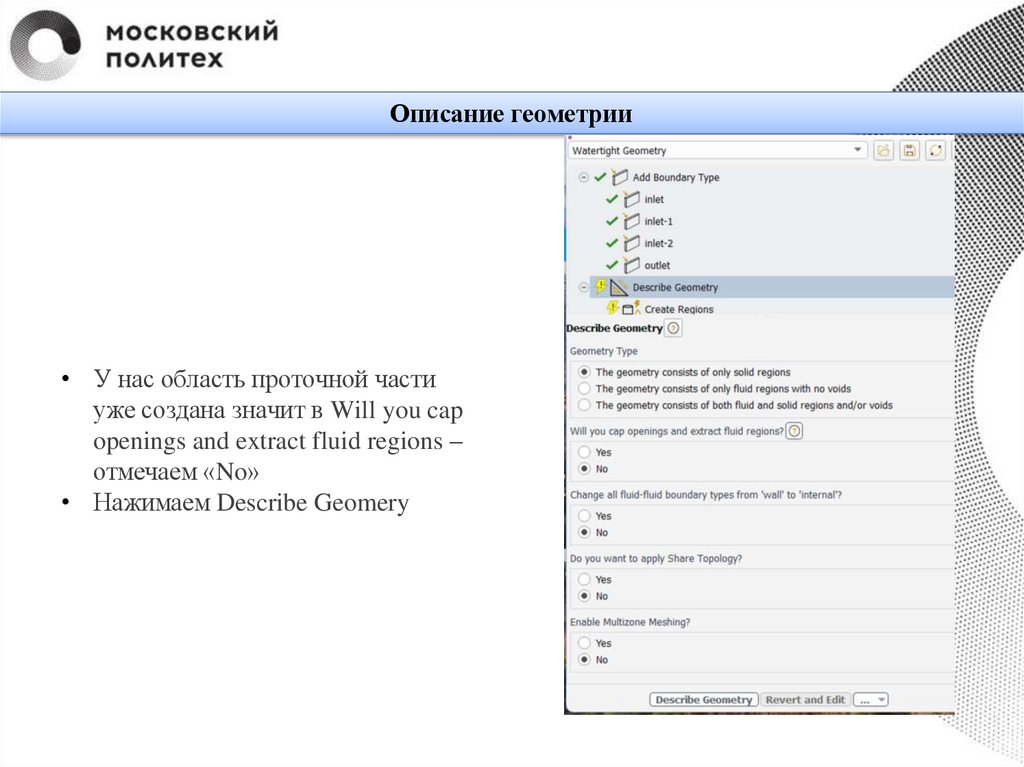

Описание геометрии
• У нас область проточной части
уже создана значит в Will you cap
openings and extract fluid regions –
отмечаем «No»
• Нажимаем Describe Geomery

9.

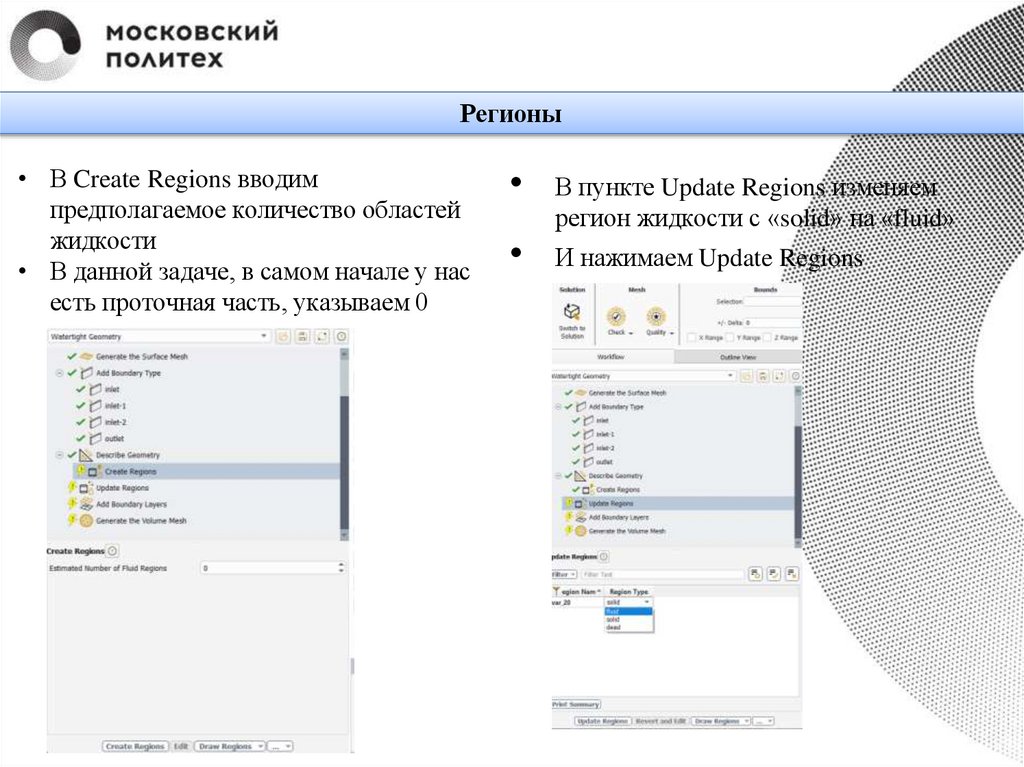

Регионы
• В Create Regions вводим
предполагаемое количество областей
жидкости
• В данной задаче, в самом начале у нас
есть проточная часть, указываем 0
В пункте Update Regions изменяем
регион жидкости с «solid» на «fluid»
И нажимаем Update Regions

10.

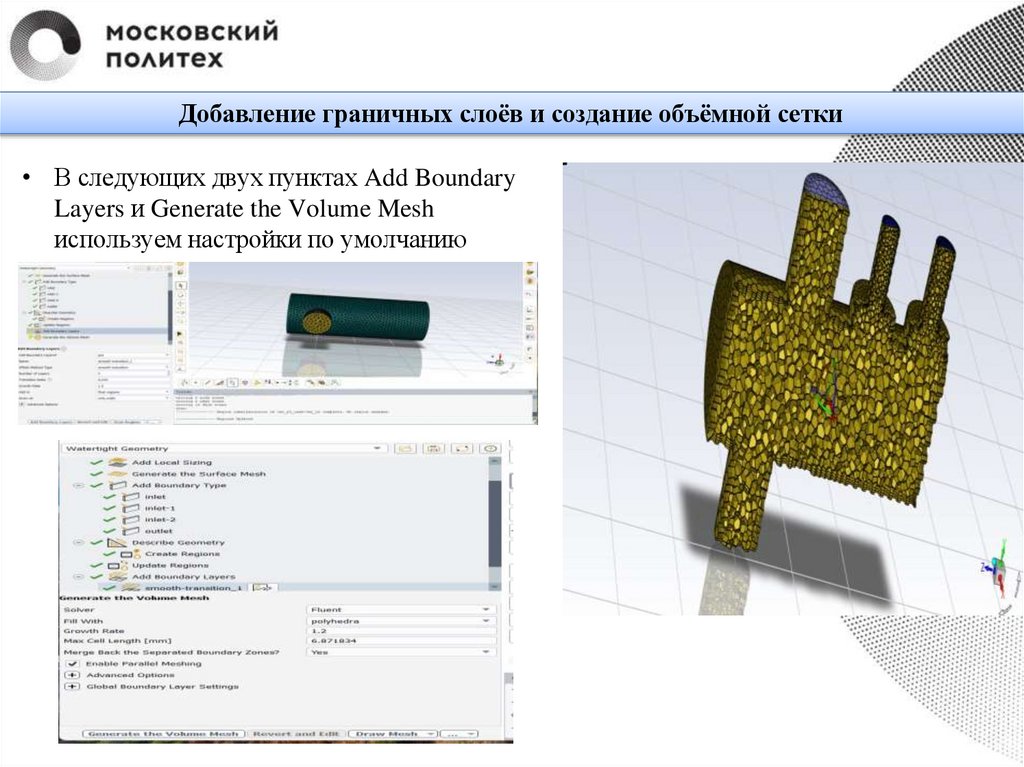

Добавление граничных слоёв и создание объёмной сетки
• В следующих двух пунктах Add Boundary
Layers и Generate the Volume Mesh
используем настройки по умолчанию

11.

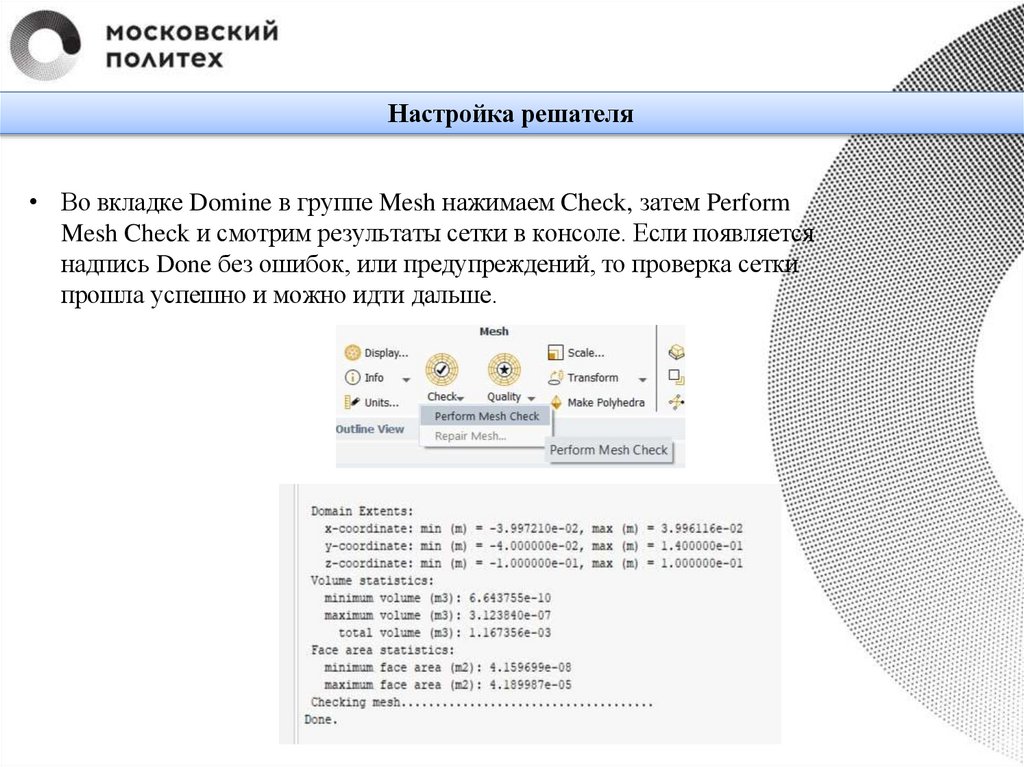

Настройка решателя
• Во вкладке Domine в группе Mesh нажимаем Check, затем Perform
Mesh Check и смотрим результаты сетки в консоле. Если появляется
надпись Done без ошибок, или предупреждений, то проверка сетки
прошла успешно и можно идти дальше.

12.

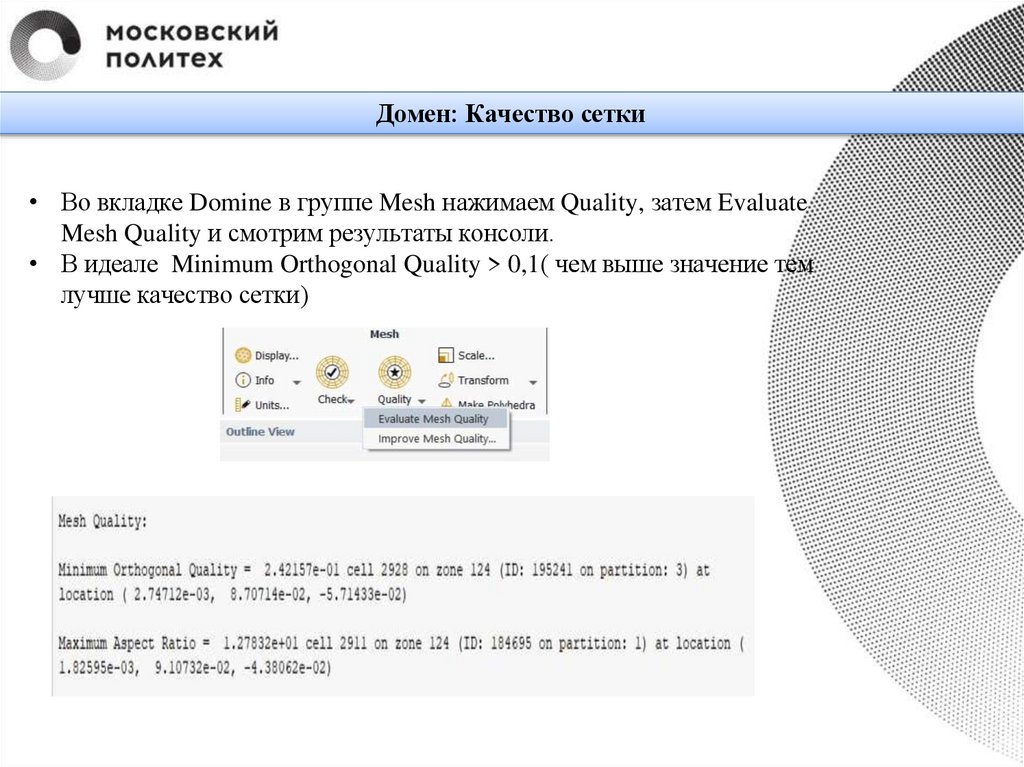

Домен: Качество сетки
• Во вкладке Domine в группе Mesh нажимаем Quality, затем Evaluate
Mesh Quality и смотрим результаты консоли.
• В идеале Minimum Orthogonal Quality > 0,1( чем выше значение тем
лучше качество сетки)

13.

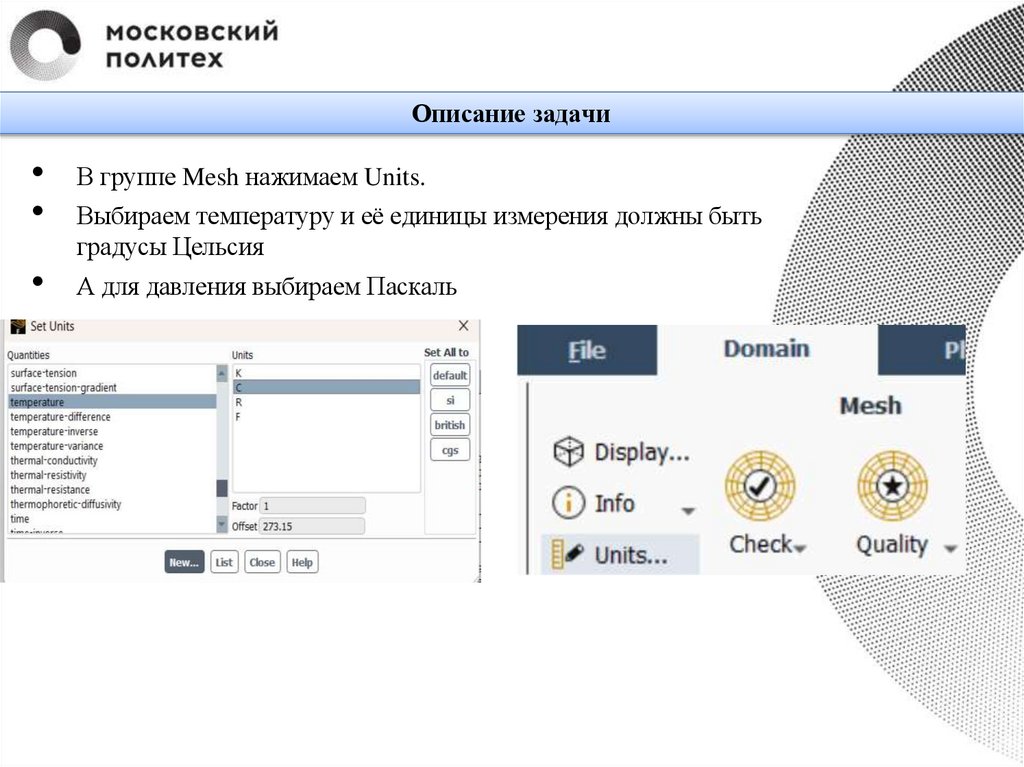

Описание задачи
В группе Mesh нажимаем Units.
Выбираем температуру и её единицы измерения должны быть
градусы Цельсия
А для давления выбираем Паскаль

14.

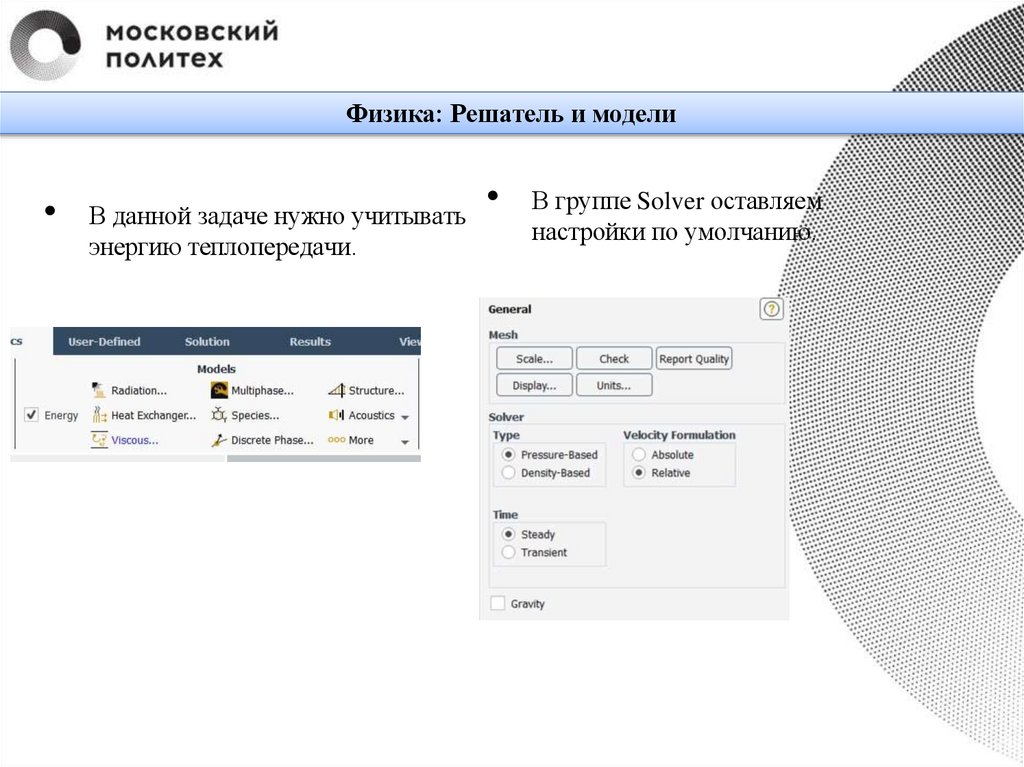

Физика: Решатель и модели
В данной задаче нужно учитывать
энергию теплопередачи.
В группе Solver оставляем
настройки по умолчанию.

15.

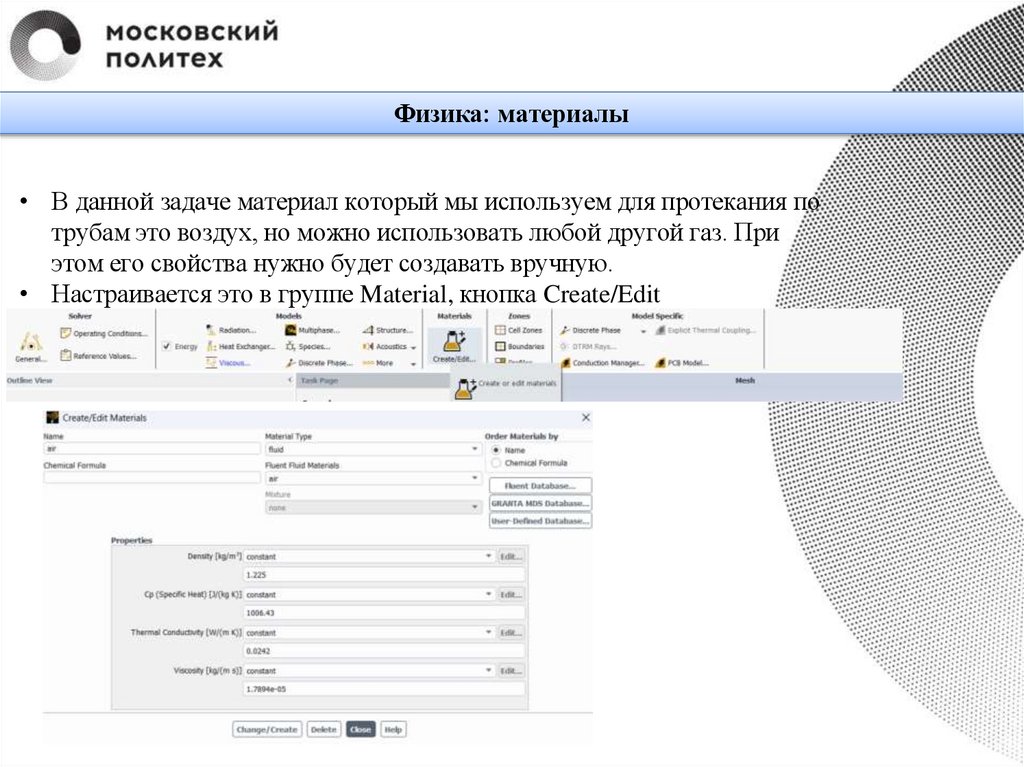

Физика: материалы
• В данной задаче материал который мы используем для протекания по
трубам это воздух, но можно использовать любой другой газ. При
этом его свойства нужно будет создавать вручную.
• Настраивается это в группе Material, кнопка Create/Edit

16.

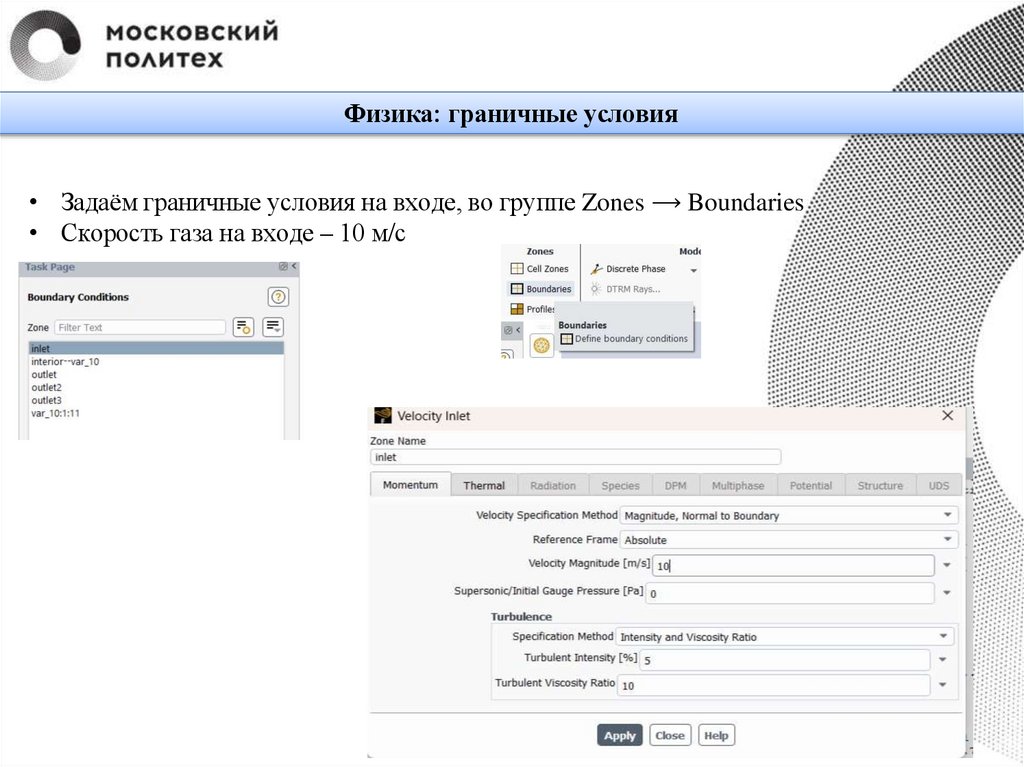

Физика: граничные условия
• Задаём граничные условия на входе, во группе Zones ⟶ Boundaries
• Скорость газа на входе – 10 м/с

17.

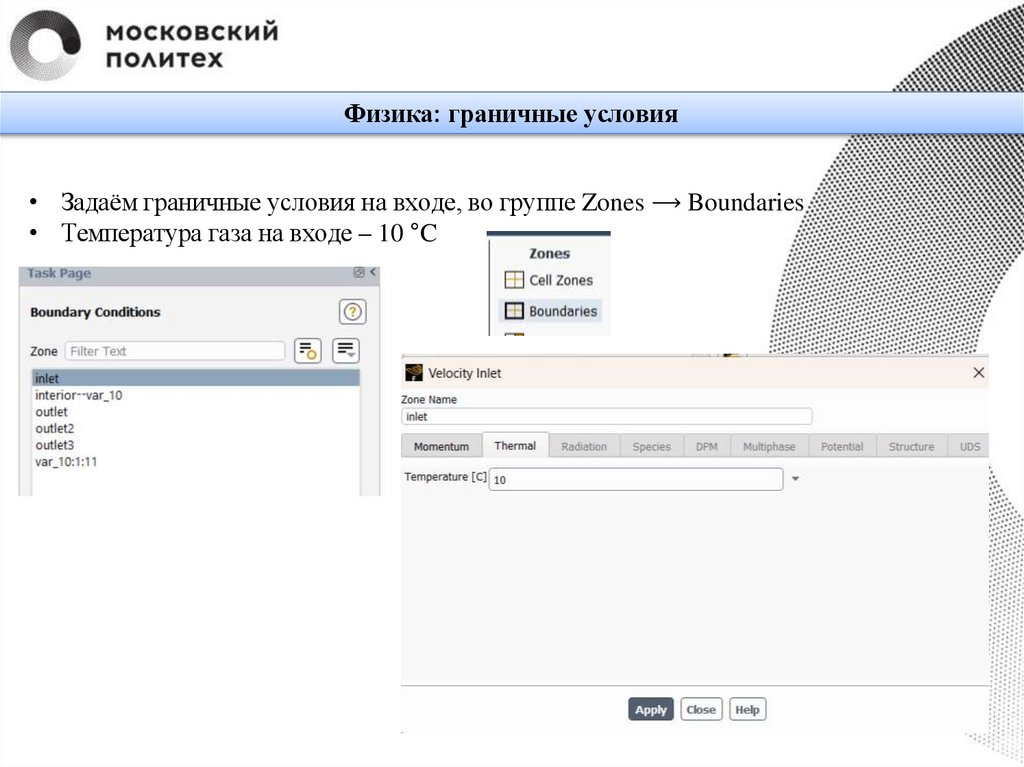

Физика: граничные условия
• Задаём граничные условия на входе, во группе Zones ⟶ Boundaries
• Температура газа на входе – 10 °C

18.

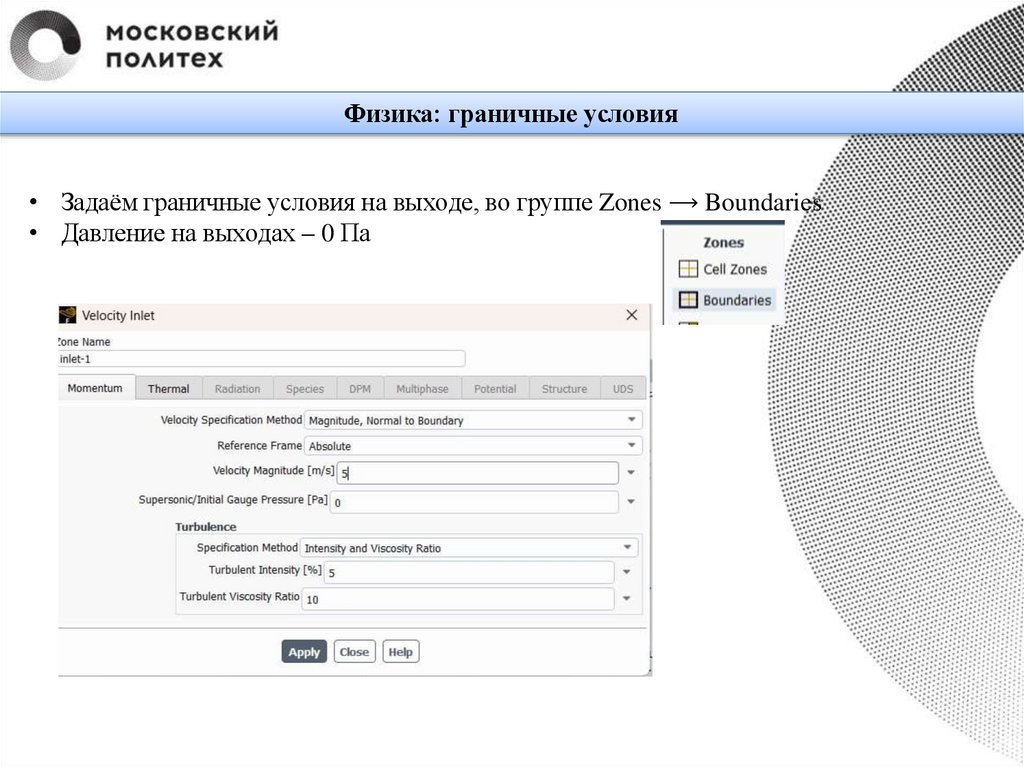

Физика: граничные условия
• Задаём граничные условия на выходе, во группе Zones ⟶ Boundaries
• Давление на выходах – 0 Па

19.

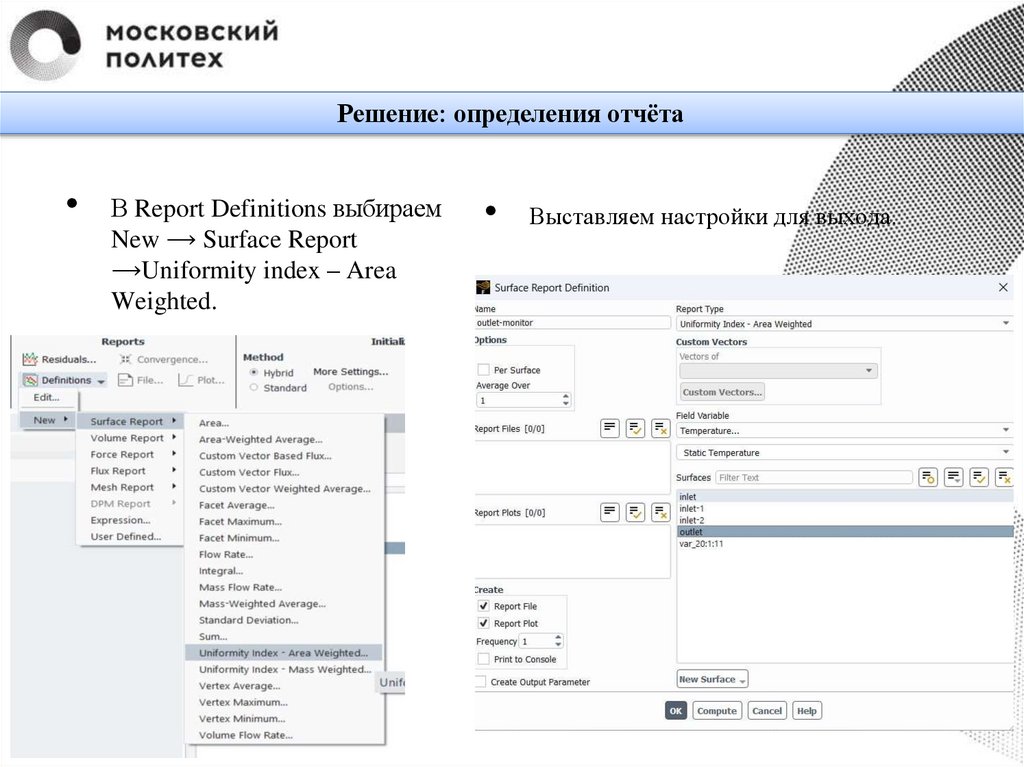

Решение: определения отчёта
В Report Definitions выбираем
New ⟶ Surface Report
⟶Uniformity index – Area
Weighted.
Выставляем настройки для выхода.

20.

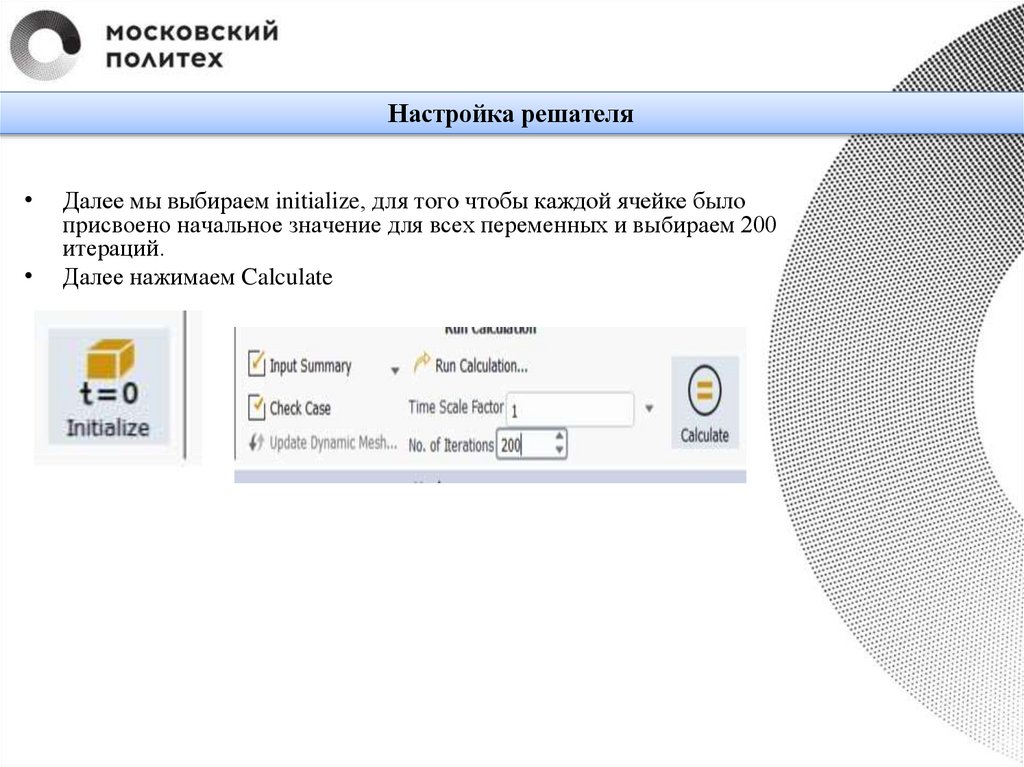

Настройка решателя
Далее мы выбираем initialize, для того чтобы каждой ячейке было
присвоено начальное значение для всех переменных и выбираем 200
итераций.
Далее нажимаем Calculate

21.

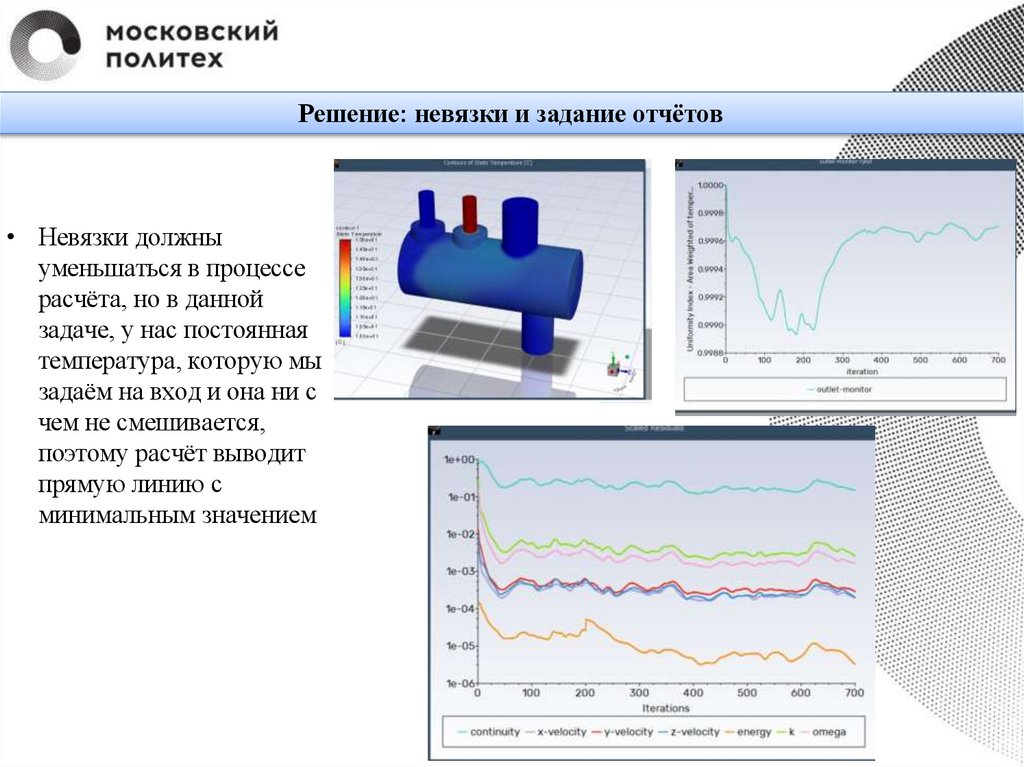

Решение: невязки и задание отчётов
• Невязки должны
уменьшаться в процессе
расчёта, но в данной
задаче, у нас постоянная
температура, которую мы
задаём на вход и она ни с
чем не смешивается,
поэтому расчёт выводит
прямую линию с
минимальным значением

22.

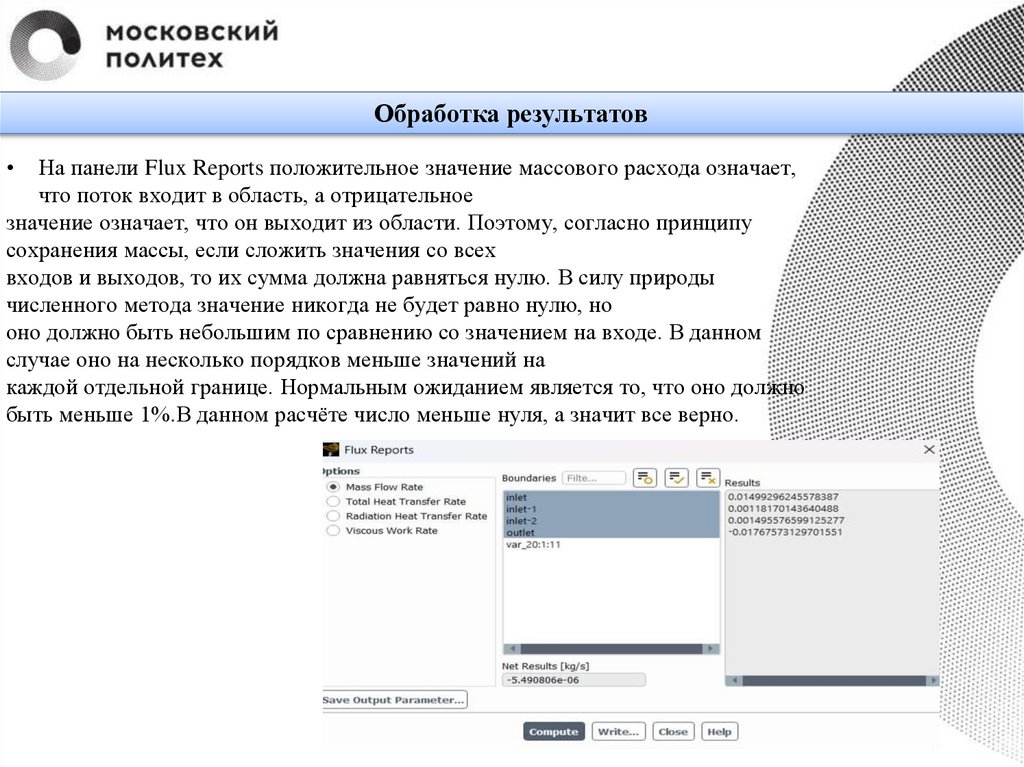

Обработка результатов
На панели Flux Reports положительное значение массового расхода означает,
что поток входит в область, а отрицательное
значение означает, что он выходит из области. Поэтому, согласно принципу
сохранения массы, если сложить значения со всех
входов и выходов, то их сумма должна равняться нулю. В силу природы
численного метода значение никогда не будет равно нулю, но
оно должно быть небольшим по сравнению со значением на входе. В данном
случае оно на несколько порядков меньше значений на
каждой отдельной границе. Нормальным ожиданием является то, что оно должно
быть меньше 1%.В данном расчёте число меньше нуля, а значит все верно.

23.

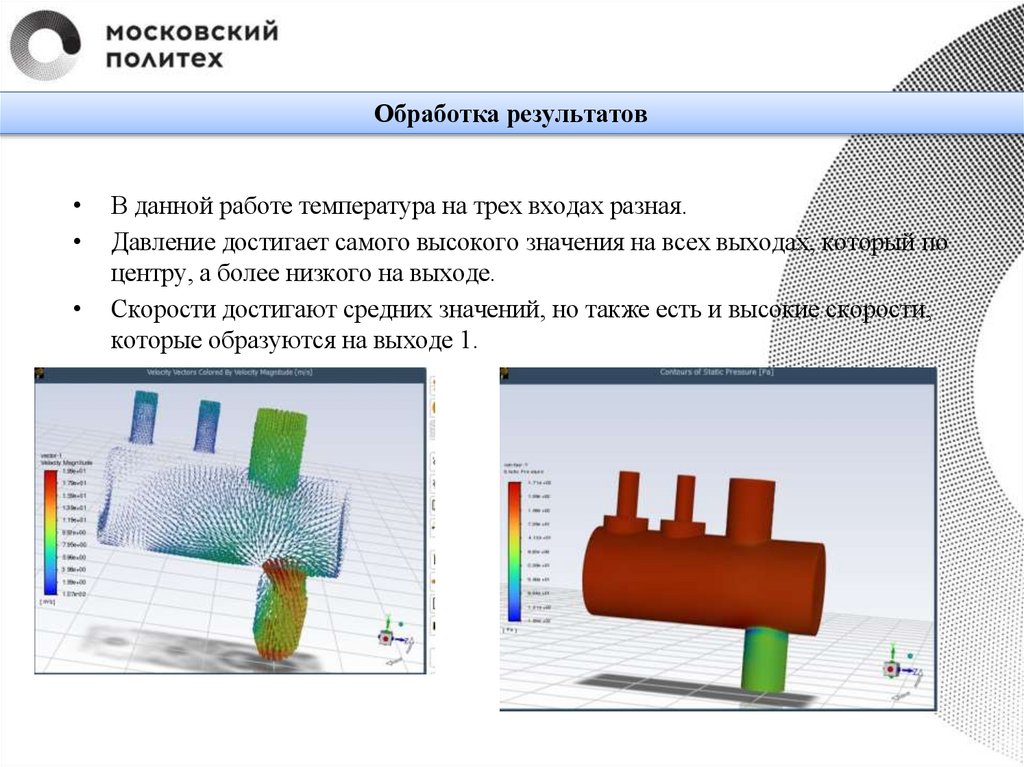

Обработка результатов
В данной работе температура на трех входах разная.
Давление достигает самого высокого значения на всех выходах, который по
центру, а более низкого на выходе.
Скорости достигают средних значений, но также есть и высокие скорости,
которые образуются на выходе 1.

24.

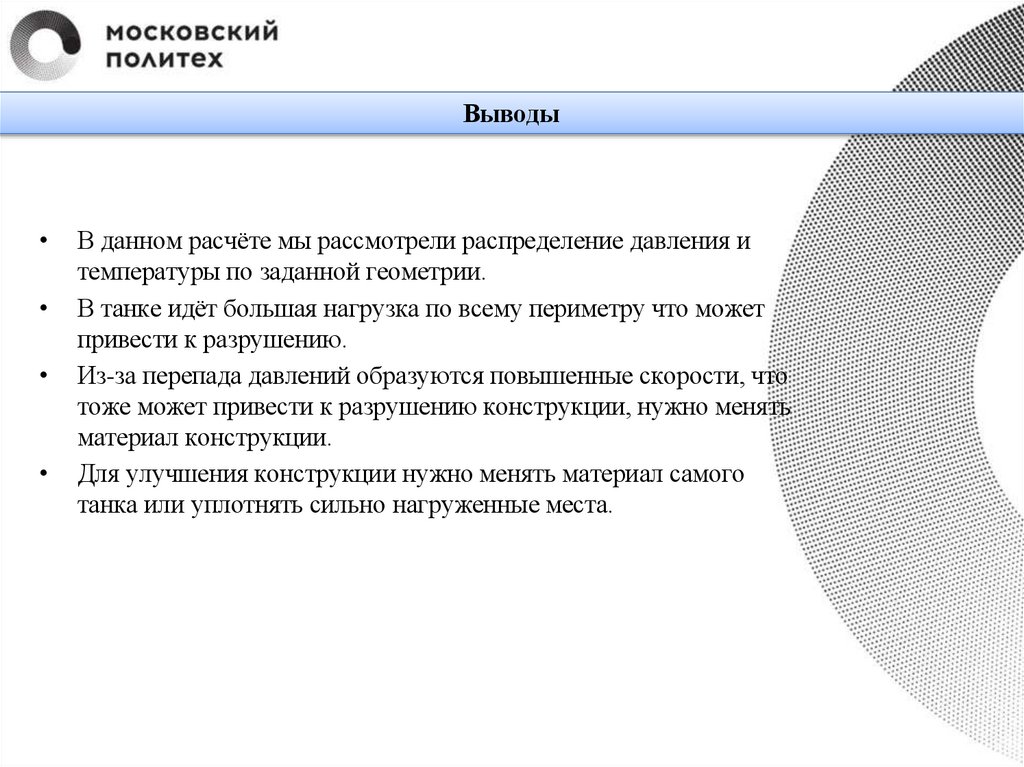

Выводы
В данном расчёте мы рассмотрели распределение давления и
температуры по заданной геометрии.
В танке идёт большая нагрузка по всему периметру что может
привести к разрушению.
Из-за перепада давлений образуются повышенные скорости, что
тоже может привести к разрушению конструкции, нужно менять
материал конструкции.
Для улучшения конструкции нужно менять материал самого
танка или уплотнять сильно нагруженные места.

25.

СПАСИБО ЗА ВНИМАНИЕ!
