Tehnicheskij_otchyot_po_razrabotke_ekspluatacionnoj_i_transportirovochnoj

1.

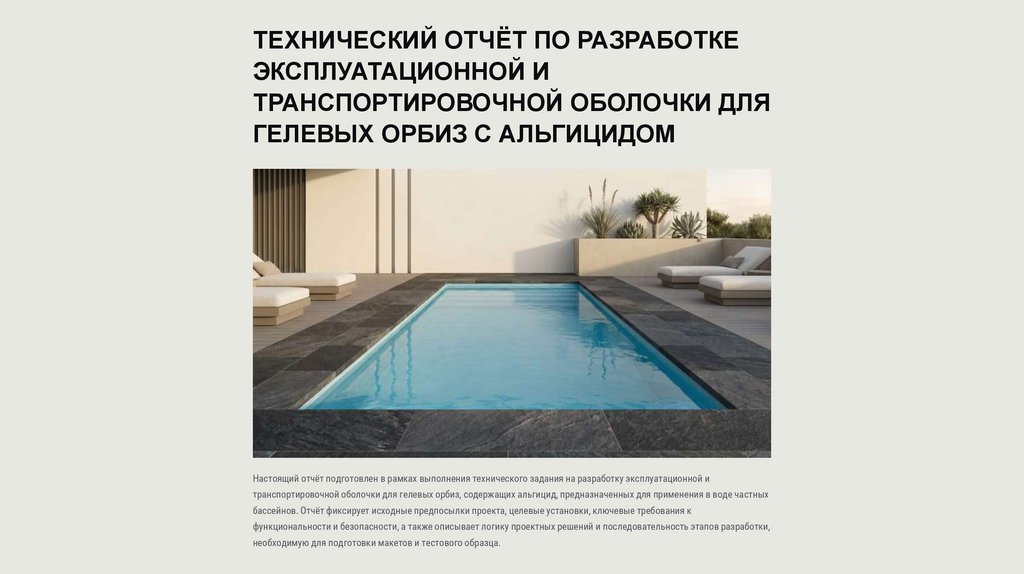

ТЕХНИЧЕСКИЙ ОТЧЁТ ПО РАЗРАБОТКЕ
ЭКСПЛУАТАЦИОННОЙ И
ТРАНСПОРТИРОВОЧНОЙ ОБОЛОЧКИ ДЛЯ
ГЕЛЕВЫХ ОРБИЗ С АЛЬГИЦИДОМ
Настоящий отчёт подготовлен в рамках выполнения технического задания на разработку эксплуатационной и
транспортировочной оболочки для гелевых орбиз, содержащих альгицид, предназначенных для применения в воде частных
бассейнов. Отчёт фиксирует исходные предпосылки проекта, целевые установки, ключевые требования к
функциональности и безопасности, а также описывает логику проектных решений и последовательность этапов разработки,
необходимую для подготовки макетов и тестового образца.

2.

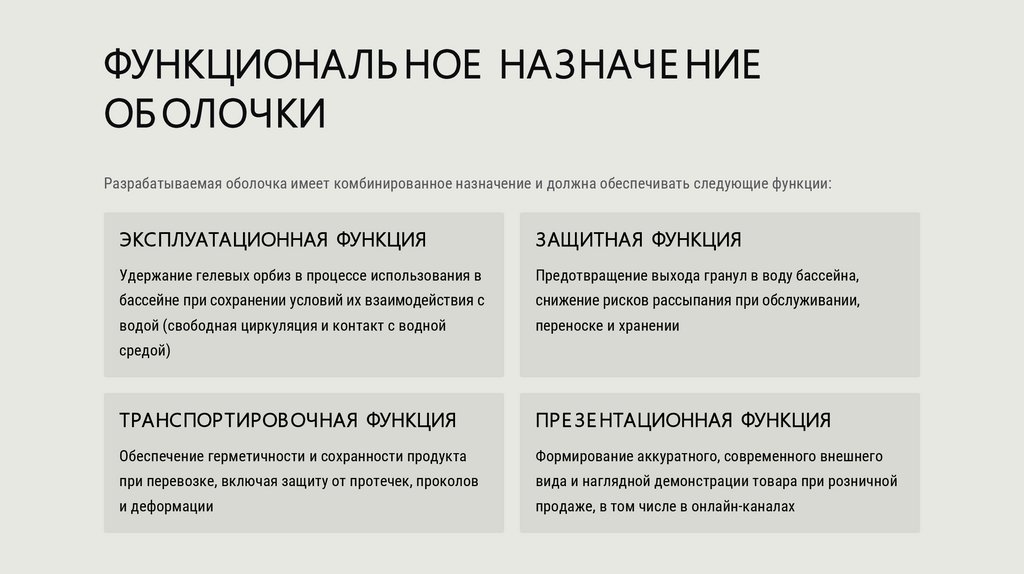

ФУНКЦИОНАЛЬ НОЕ НАЗНАЧЕ НИЕ
ОБ ОЛОЧКИ
Разрабатываемая оболочка имеет комбинированное назначение и должна обеспечивать следующие функции:
ЭКСПЛУАТАЦИОННАЯ ФУНКЦИЯ
ЗАЩИТНАЯ ФУНКЦИЯ
Удержание гелевых орбиз в процессе использования в
Предотвращение выхода гранул в воду бассейна,
бассейне при сохранении условий их взаимодействия с
снижение рисков рассыпания при обслуживании,
водой (свободная циркуляция и контакт с водной
переноске и хранении
средой)
ТРАНСПОРТИРОВ ОЧНАЯ ФУНКЦИЯ
ПРЕ ЗЕ НТАЦИОННАЯ ФУНКЦИЯ
Обеспечение герметичности и сохранности продукта
Формирование аккуратного, современного внешнего
при перевозке, включая защиту от протечек, проколов
вида и наглядной демонстрации товара при розничной
и деформации
продаже, в том числе в онлайн-каналах

3.

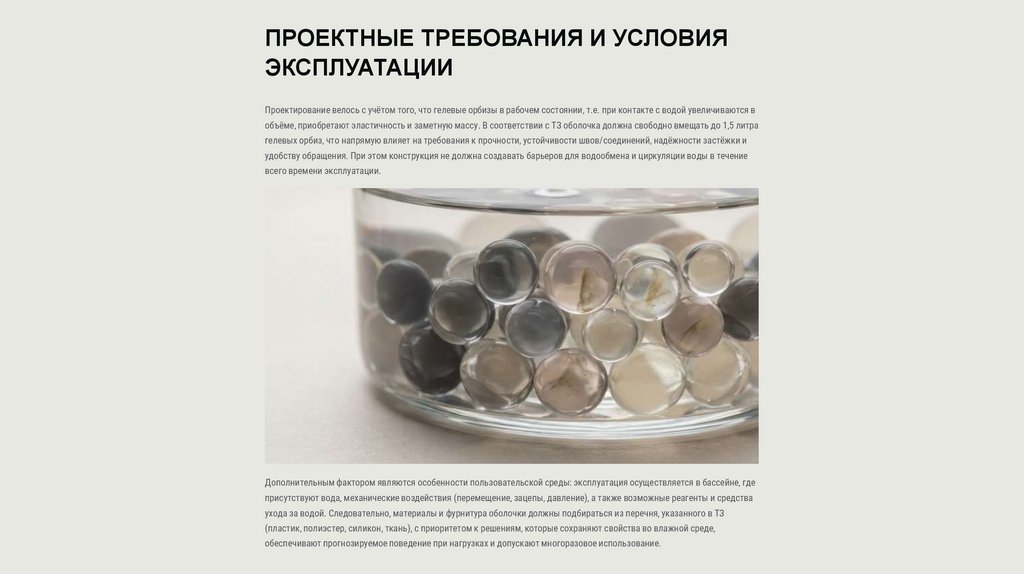

ПРОЕКТНЫЕ ТРЕБОВАНИЯ И УСЛОВИЯ
ЭКСПЛУАТАЦИИ
Проектирование велось с учётом того, что гелевые орбизы в рабочем состоянии, т.е. при контакте с водой увеличиваются в
объёме, приобретают эластичность и заметную массу. В соответствии с ТЗ оболочка должна свободно вмещать до 1,5 литра
гелевых орбиз, что напрямую влияет на требования к прочности, устойчивости швов/соединений, надёжности застёжки и
удобству обращения. При этом конструкция не должна создавать барьеров для водообмена и циркуляции воды в течение
всего времени эксплуатации.
Дополнительным фактором являются особенности пользовательской среды: эксплуатация осуществляется в бассейне, где
присутствуют вода, механические воздействия (перемещение, зацепы, давление), а также возможные реагенты и средства
ухода за водой. Следовательно, материалы и фурнитура оболочки должны подбираться из перечня, указанного в ТЗ
(пластик, полиэстер, силикон, ткань), с приоритетом к решениям, которые сохраняют свойства во влажной среде,
обеспечивают прогнозируемое поведение при нагрузках и допускают многоразовое использование.

4.

ЦЕ ЛЕ В АЯ АУДИТОРИЯ ПРОЕ КТА
ПРОФИЛЬ ПОЛЬ ЗОВАТЕ ЛЯ
КЛЮЧЕ В Ы Е ОЖИДАНИЯ
Возраст: 25–55 лет
Для данной аудитории характерна высокая чувствительность к
Владельцы бассейнов объёмом 3–10 м³
вопросам безопасности и удобства: важны отсутствие риска попадания
Высокая чувствительность к безопасности
Требовательность к удобству
содержимого в чашу бассейна, простота обслуживания
(достать/установить/открыть/закрыть), а также визуальная уместность
продукта в зоне отдыха.
В связи с этим дизайн-концепция по ТЗ формулируется как современная,
спокойная, не создающая визуального шума и не привлекающая
излишнего внимания на фоне бассейна. Цветовая гамма предполагается
сдержанной, в естественных оттенках, при обязательном наличии
корректного брендирования, обеспечивающего идентификацию продукта
и повышение доверия при покупке.

5.

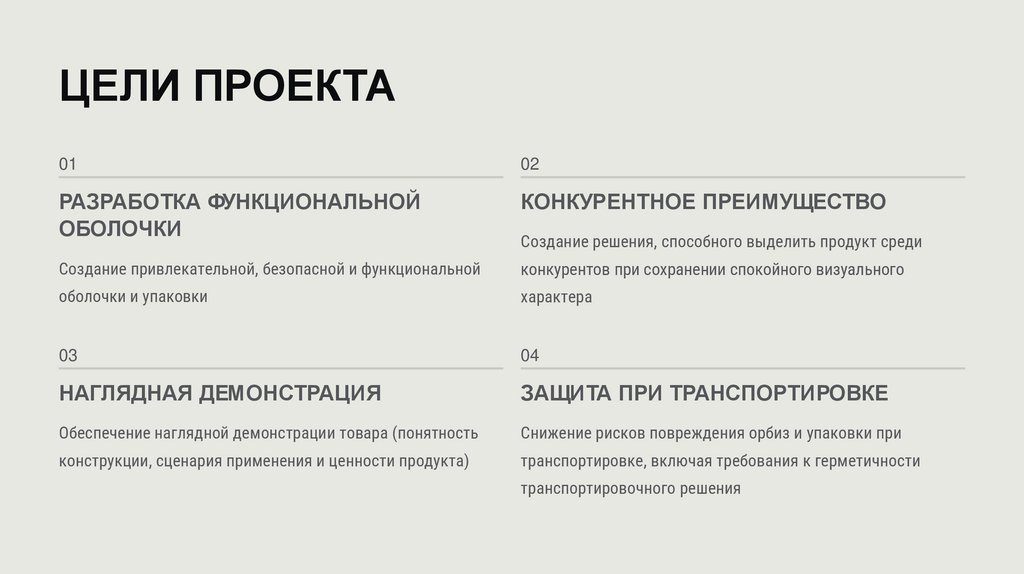

ЦЕЛИ ПРОЕКТА
01
02
РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ
ОБОЛОЧКИ
КОНКУРЕНТНОЕ ПРЕИМУЩЕСТВО
Создание привлекательной, безопасной и функциональной
конкурентов при сохранении спокойного визуального
оболочки и упаковки
характера
03
04
НАГЛЯДНАЯ ДЕМОНСТРАЦИЯ
ЗАЩИТА ПРИ ТРАНСПОРТИРОВКЕ
Обеспечение наглядной демонстрации товара (понятность
Снижение рисков повреждения орбиз и упаковки при
конструкции, сценария применения и ценности продукта)
транспортировке, включая требования к герметичности
Создание решения, способного выделить продукт среди
транспортировочного решения

6.

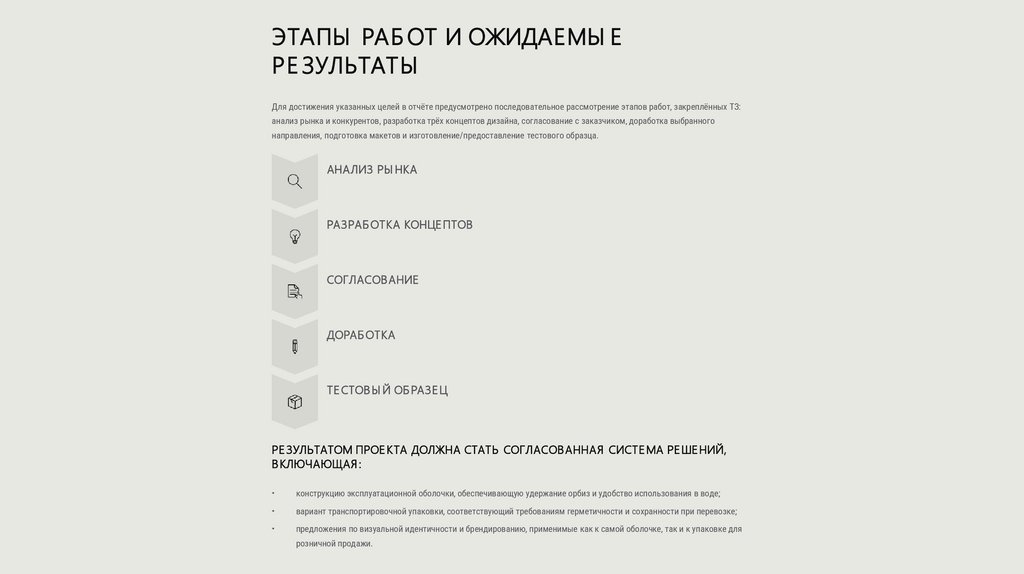

ЭТАПЫ РАБ ОТ И ОЖИДАЕМЫ Е
РЕ ЗУЛЬТАТЫ
Для достижения указанных целей в отчёте предусмотрено последовательное рассмотрение этапов работ, закреплённых ТЗ:
анализ рынка и конкурентов, разработка трёх концептов дизайна, согласование с заказчиком, доработка выбранного
направления, подготовка макетов и изготовление/предоставление тестового образца.
АНАЛИЗ РЫ НКА
РАЗРАБ ОТКА КОНЦЕ ПТОВ
СОГЛАСОВ АНИЕ
ДОРАБ ОТКА
ТЕ СТОВ Ы Й ОБ РАЗЕ Ц
РЕ ЗУЛЬТАТОМ ПРОЕ КТА ДОЛЖНА СТАТЬ СОГЛАСОВ АННАЯ СИСТЕ МА РЕ ШЕ НИЙ,
В КЛЮЧАЮЩАЯ :
конструкцию эксплуатационной оболочки, обеспечивающую удержание орбиз и удобство использования в воде;
вариант транспортировочной упаковки, соответствующий требованиям герметичности и сохранности при перевозке;
предложения по визуальной идентичности и брендированию, применимые как к самой оболочке, так и к упаковке для
розничной продажи.

7.

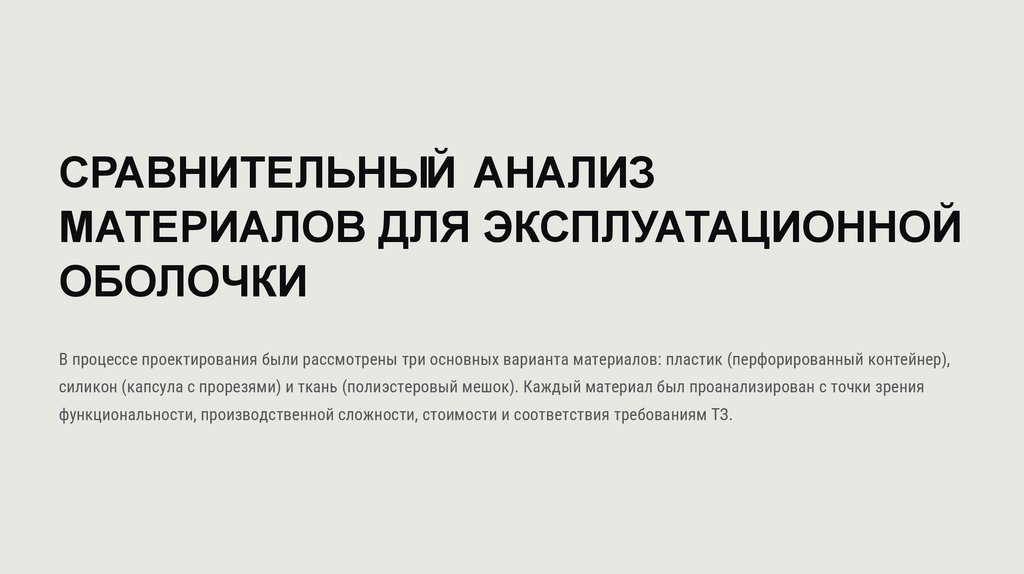

СРАВНИТЕЛЬНЫЙ АНАЛИЗ
МАТЕРИАЛОВ ДЛЯ ЭКСПЛУАТАЦИОННОЙ
ОБОЛОЧКИ
В процессе проектирования были рассмотрены три основных варианта материалов: пластик (перфорированный контейнер),
силикон (капсула с прорезями) и ткань (полиэстеровый мешок). Каждый материал был проанализирован с точки зрения
функциональности, производственной сложности, стоимости и соответствия требованиям ТЗ.

8.

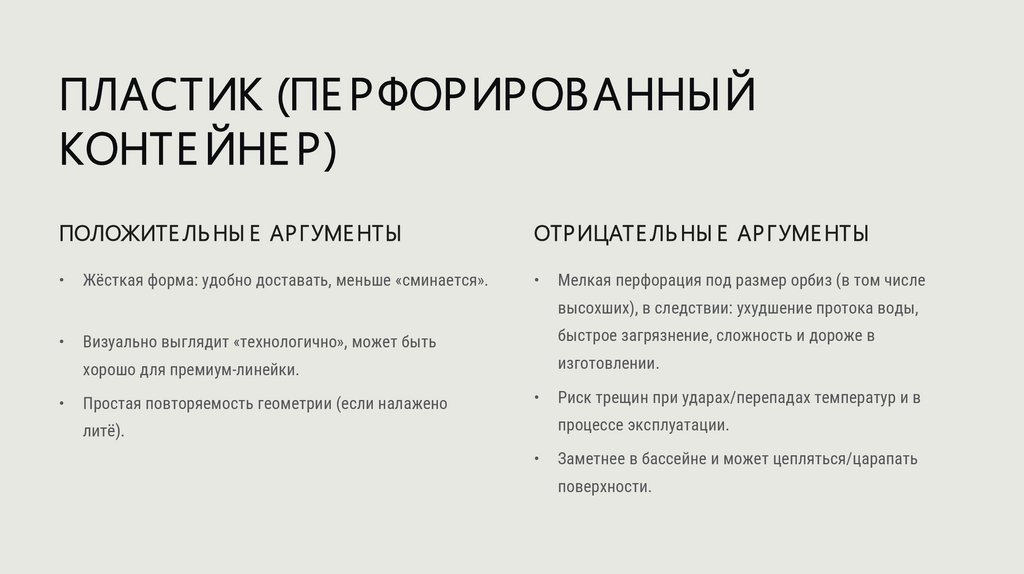

ПЛАСТИК (ПЕ РФОРИРОВ АННЫЙ
КОНТЕ ЙНЕ Р )
ПОЛОЖИТЕ ЛЬ НЫ Е АРГУМЕ НТЫ
ОТРИЦАТЕ ЛЬ НЫ Е АРГУМЕ НТЫ
Жёсткая форма: удобно доставать, меньше «сминается».
Мелкая перфорация под размер орбиз (в том числе
высохших), в следствии: ухудшение протока воды,
Визуально выглядит «технологично», может быть
быстрое загрязнение, сложность и дороже в
хорошо для премиум-линейки.
изготовлении.
Простая повторяемость геометрии (если налажено
Риск трещин при ударах/перепадах температур и в
процессе эксплуатации.
литё).
Заметнее в бассейне и может цепляться/царапать
поверхности.

9.

СИЛИКОН (КАПСУЛА С ПРОРЕЗЯМИ)
ПОЛОЖИТЕЛЬНЫЕ АРГУМЕНТЫ
ОТРИЦАТЕЛЬНЫЕ АРГУМЕНТЫ
Мягкий, безопасный материал: не царапает, приятный
Мелкая перфорация под размер орбиз (в том числе
тактильно, хорошо воспринимается как «премиум».
высохших), в следствии: ухудшение протока воды,
Отличная стойкость к воде и температуре.
быстрое загрязнение.
Надежность при нагрузке.
«Тяжелая» эстетика, если нет качественного дизайна.
Герметичные элементы (горловина/клапан) делать
Дороже в себестоимости и сложнее в стабильном
удобно — силикон хорошо уплотняет.
массовом производстве (особенно тонкие перфорации).

10.

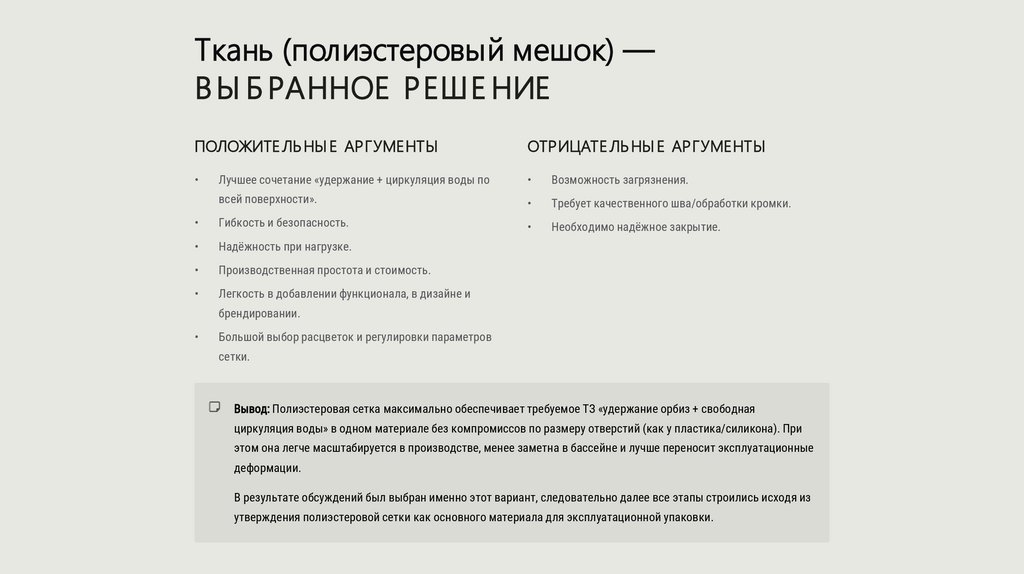

Ткань (полиэстеровый мешок) —
В Ы Б РАННОЕ РЕШЕ НИЕ
ПОЛОЖИТЕ ЛЬ НЫ Е АР ГУМЕНТЫ
ОТРИЦАТЕ ЛЬ НЫ Е АР ГУМЕНТЫ
Лучшее сочетание «удержание + циркуляция воды по
Возможность загрязнения.
всей поверхности».
Требует качественного шва/обработки кромки.
Гибкость и безопасность.
Необходимо надёжное закрытие.
Надёжность при нагрузке.
Производственная простота и стоимость.
Легкость в добавлении функционала, в дизайне и
брендировании.
Большой выбор расцветок и регулировки параметров
сетки.
Вывод: Полиэстеровая сетка максимально обеспечивает требуемое ТЗ «удержание орбиз + свободная
циркуляция воды» в одном материале без компромиссов по размеру отверстий (как у пластика/силикона). При
этом она легче масштабируется в производстве, менее заметна в бассейне и лучше переносит эксплуатационные
деформации.
В результате обсуждений был выбран именно этот вариант, следовательно далее все этапы строились исходя из
утверждения полиэстеровой сетки как основного материала для эксплуатационной упаковки.

11.

МЕТОДОЛОГИЯ ВИЗУАЛЬНОЙ
КОНЦЕПТУАЛИЗАЦИИ
Для передачи атмосферы, концепции и эмоционального восприятия будущего объекта дизайна еще до начала работы над
эскизами и чертежами были собраны так называемые «Moodboard» (доска настроения с англ.) — визуальный манифест
будущего объекта, который трансформирует абстрактные идеи и эмоции в конкретные ориентиры для дизайна. Он не
показывает, как объект будет выглядеть детально, но старается передать его дух и контекст, являясь связующим звеном
между вдохновением и материальным воплощением. Moodboard — это визуальный коллаж, собранный из изображений,
цветовых палитр, пометок, материалов, текстур и других графических элементов.

12.

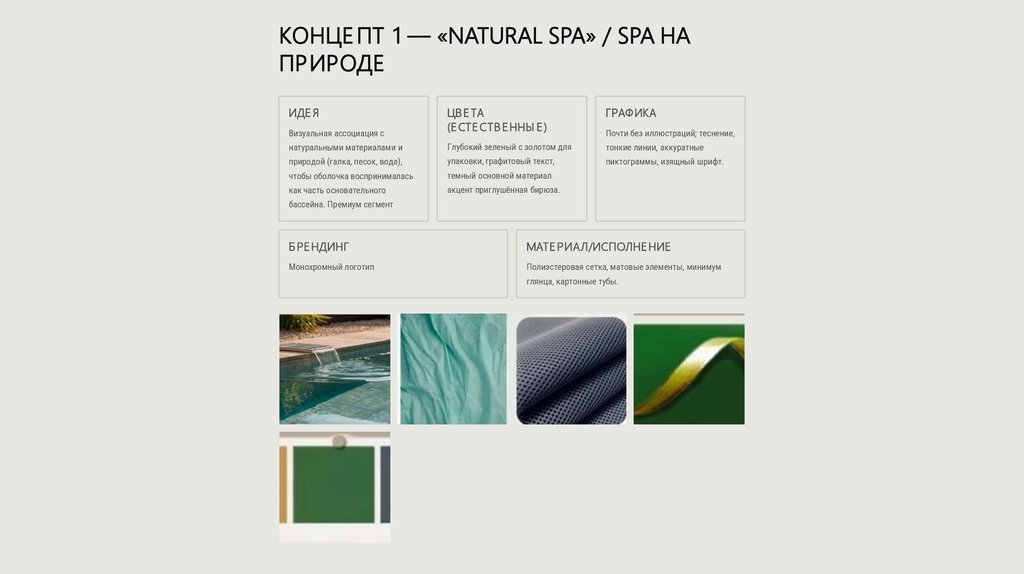

КОНЦЕ ПТ 1 — «NATURAL SPA» / SPA НА
ПРИРОДЕ
ИДЕ Я
ЦВ Е ТА
(Е СТЕ СТВ Е ННЫ Е )
ГРАФ ИКА
натуральными материалами и
Глубокий зеленый с золотом для
тонкие линии, аккуратные
природой (галка, песок, вода),
упаковки, графитовый текст,
пиктограммы, изящный шрифт.
чтобы оболочка воспринималась
темный основной материал
как часть основательного
акцент приглушённая бирюза.
Визуальная ассоциация с
Почти без иллюстраций; теснение,
бассейна. Премиум сегмент
Б РЕ НДИНГ
МАТЕ РИАЛ/ИСПОЛНЕ НИЕ
Монохромный логотип
Полиэстеровая сетка, матовые элементы, минимум
глянца, картонные тубы.

13.

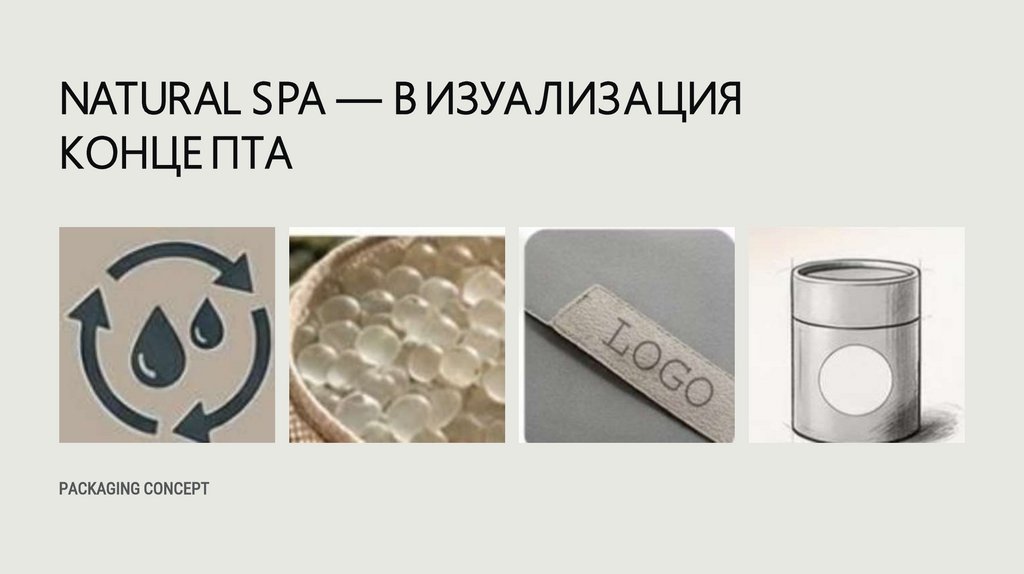

NATURAL SPA — В ИЗУАЛИЗАЦИЯ
КОНЦЕ ПТА
PACKAGING CONCEPT

14.

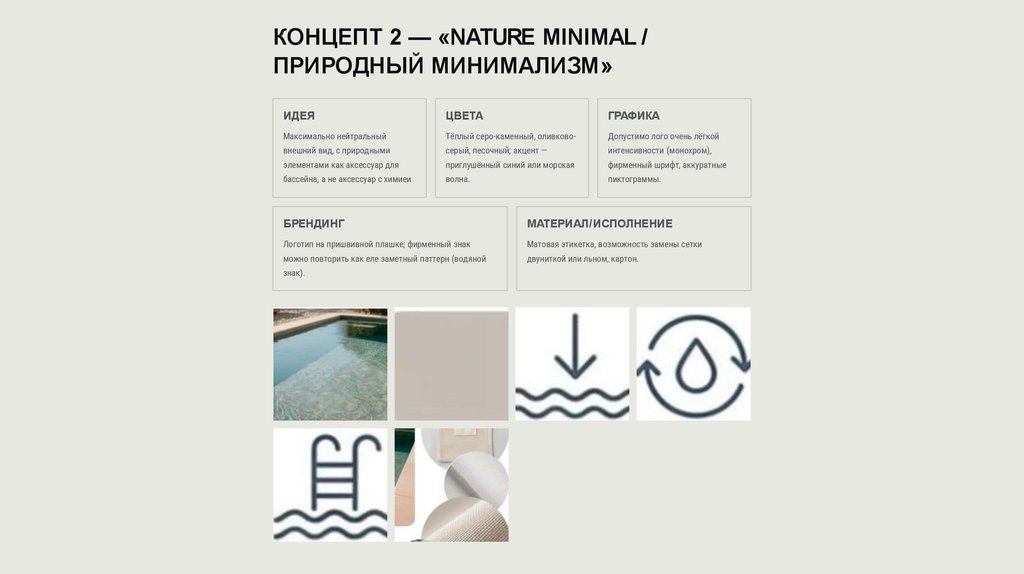

КОНЦЕПТ 2 — «NATURE MINIMAL /
ПРИРОДНЫЙ МИНИМАЛИЗМ»
ИДЕЯ
ЦВЕТА
ГРАФИКА
Максимально нейтральный
Тёплый серо-каменный, оливково-
Допустимо лого очень лёгкой
внешний вид, с природными
серый, песочный; акцент —
интенсивности (монохром),
элементами как аксессуар для
приглушённый синий или морская
фирменный шрифт, аккуратные
бассейна, а не аксессуар с химиеи
волна.
пиктограммы.
БРЕНДИНГ
МАТЕРИАЛ/ИСПОЛНЕНИЕ
Логотип на пришвивной плашке; фирменный знак
Матовая этикетка, возможность замены сетки
можно повторить как еле заметный паттерн (водяной
двуниткой или льном, картон.
знак).

15.

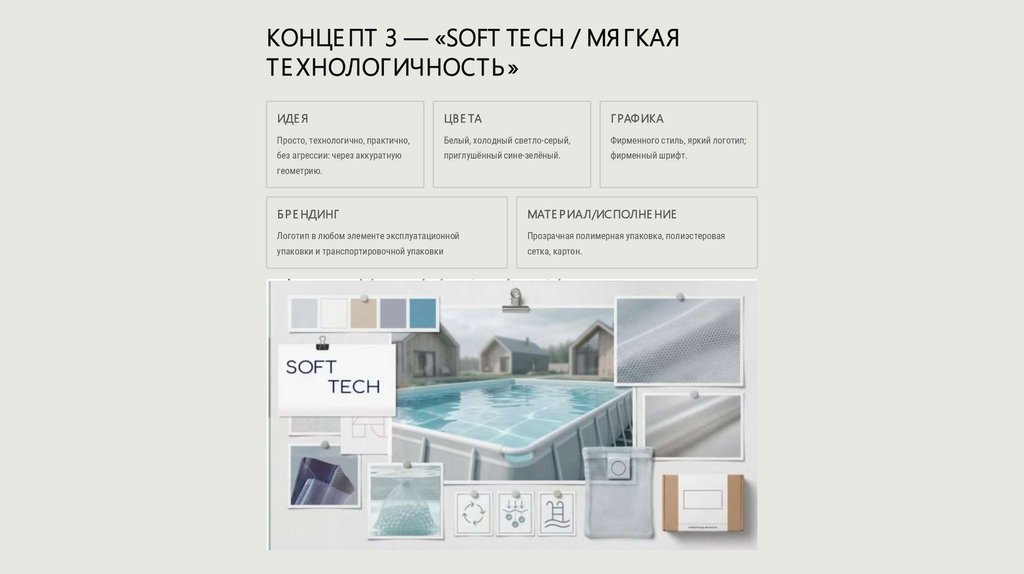

КОНЦЕ ПТ 3 — «SOFT TE CH / МЯ ГКАЯ
ТЕ ХНОЛОГИЧНОСТЬ »
ИДЕ Я
ЦВЕ ТА
ГРАФ ИКА
Просто, технологично, практично,
Белый, холодный светло-серый,
Фирменного стиль, яркий логотип;
без агрессии: через аккуратную
приглушённый сине-зелёный.
фирменный шрифт.
геометрию.
Б Р Е НДИНГ
МАТЕ Р ИАЛ/ИСПОЛНЕ НИЕ
Логотип в любом элементе эксплуатационной
Прозрачная полимерная упаковка, полиэстеровая
упаковки и транспортировочной упаковки
сетка, картон.

16.

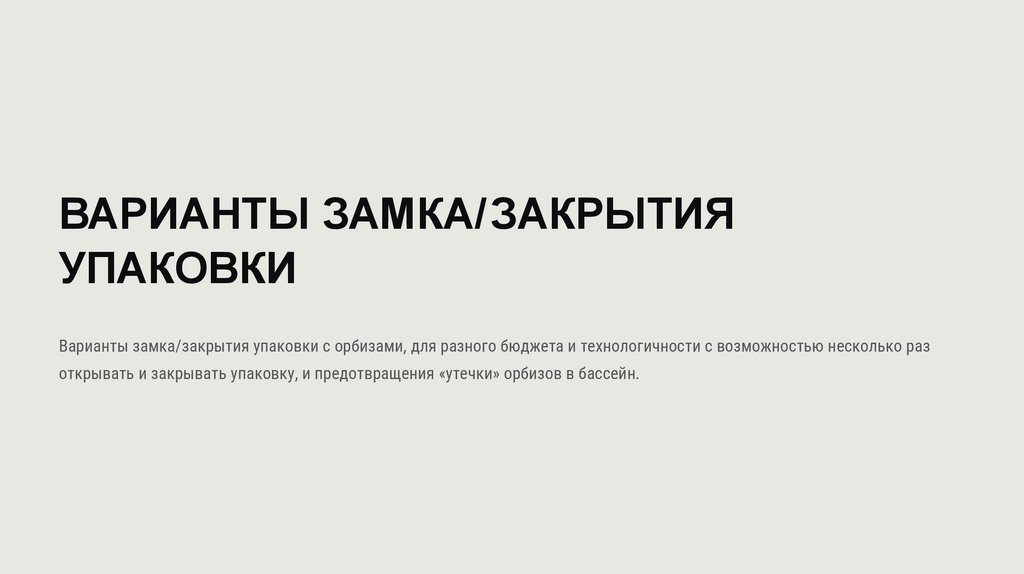

ВАРИАНТЫ ЗАМКА/ЗАКРЫТИЯ
УПАКОВКИ
Варианты замка/закрытия упаковки с орбизами, для разного бюджета и технологичности с возможностью несколько раз
открывать и закрывать упаковку, и предотвращения «утечки» орбизов в бассейн.

17.

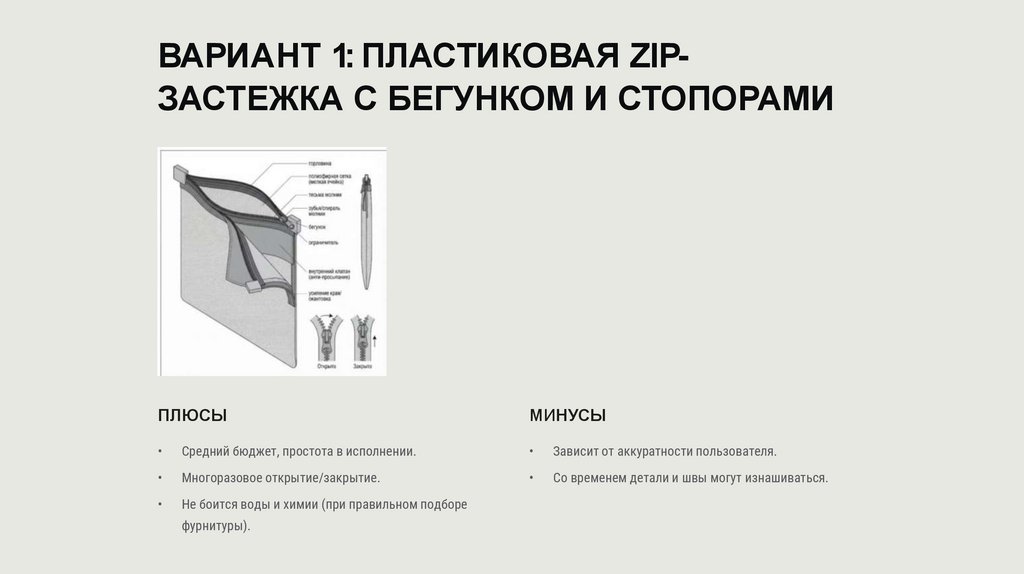

ВАРИАНТ 1: ПЛАСТИКОВАЯ ZIPЗАСТЕЖКА С БЕГУНКОМ И СТОПОРАМИ
ПЛЮСЫ
МИНУСЫ
Средний бюджет, простота в исполнении.
Зависит от аккуратности пользователя.
Многоразовое открытие/закрытие.
Со временем детали и швы могут изнашиваться.
Не боится воды и химии (при правильном подборе
фурнитуры).

18.

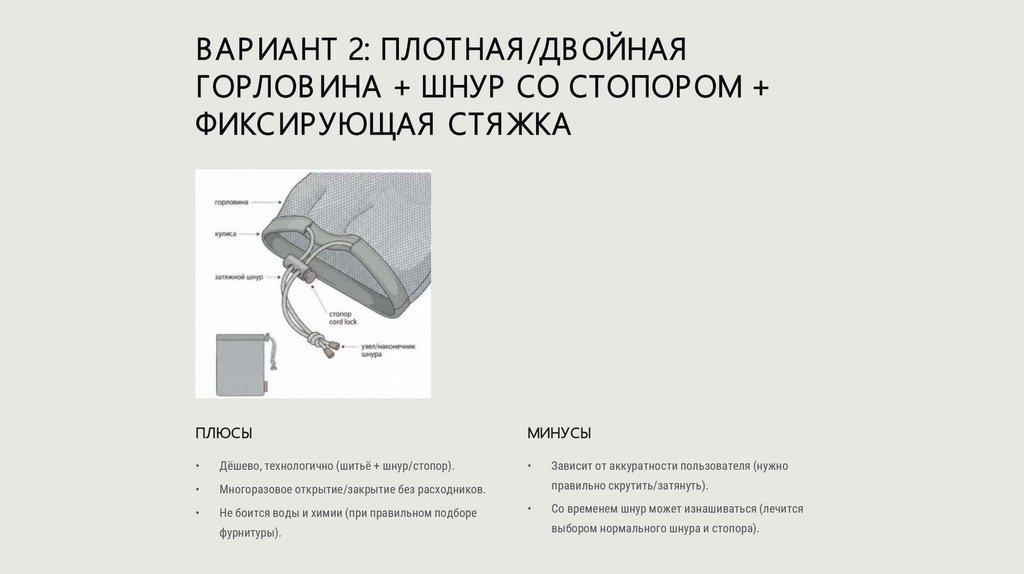

В АР ИАНТ 2: ПЛОТНАЯ /ДВ ОЙНАЯ
ГОРЛОВ ИНА + ШНУР СО СТОПОРОМ +
ФИКСИРУЮЩАЯ СТЯ ЖКА
ПЛЮСЫ
МИНУСЫ
Дёшево, технологично (шитьё + шнур/стопор).
Многоразовое открытие/закрытие без расходников.
Не боится воды и химии (при правильном подборе
фурнитуры).
Зависит от аккуратности пользователя (нужно
правильно скрутить/затянуть).
Со временем шнур может изнашиваться (лечится
выбором нормального шнура и стопора).

19.

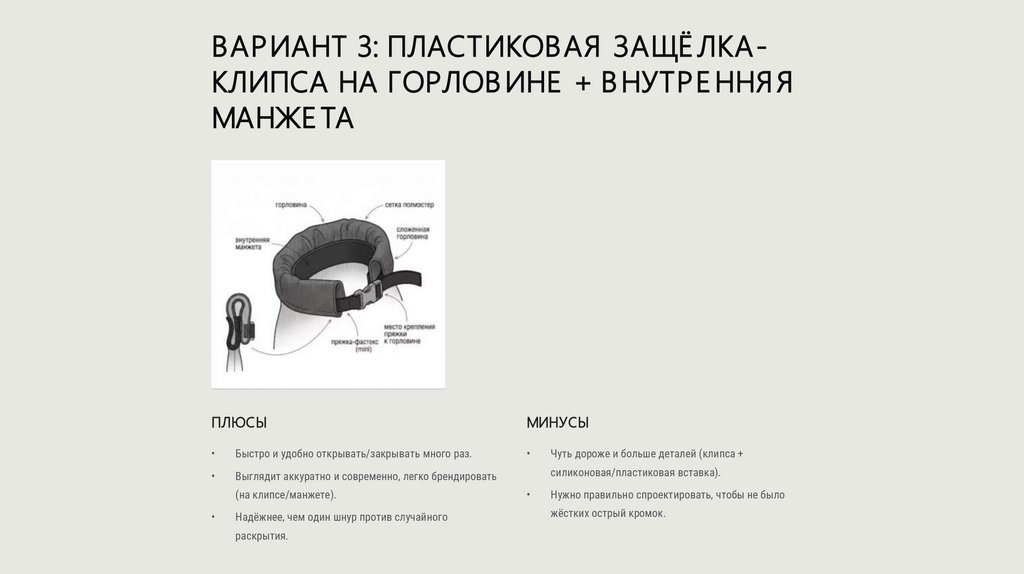

ВАРИАНТ 3: ПЛАСТИКОВАЯ ЗАЩЁ ЛКАКЛИПСА НА ГОРЛОВ ИНЕ + В НУТР Е ННЯ Я
МАНЖЕ ТА
ПЛЮСЫ
МИНУСЫ
Быстро и удобно открывать/закрывать много раз.
Выглядит аккуратно и современно, легко брендировать
(на клипсе/манжете).
Надёжнее, чем один шнур против случайного
раскрытия.
Чуть дороже и больше деталей (клипса +
силиконовая/пластиковая вставка).
Нужно правильно спроектировать, чтобы не было
жёстких острый кромок.

20.

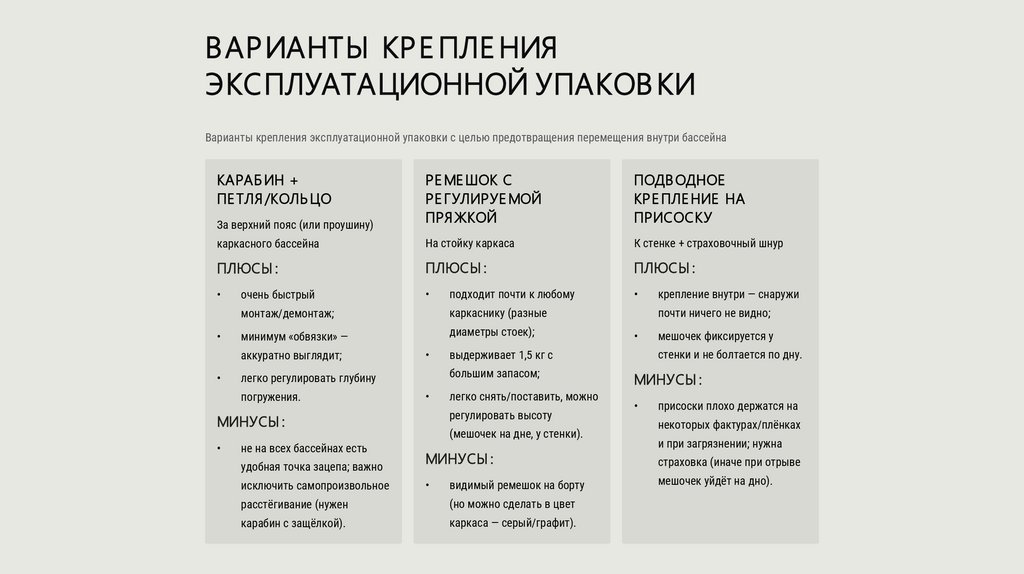

В АР ИАНТЫ КР Е ПЛЕ НИЯ
ЭКСПЛУАТАЦИОННОЙ УПАКОВ КИ
Варианты крепления эксплуатационной упаковки с целью предотвращения перемещения внутри бассейна
КАРАБ ИН +
ПЕ ТЛЯ /КОЛЬ ЦО
РЕ МЕ ШОК С
РЕ ГУЛИРУЕ МОЙ
ПРЯ ЖКОЙ
ПОДВ ОДНОЕ
КР Е ПЛЕ НИЕ НА
ПРИСОСКУ
каркасного бассейна
На стойку каркаса
К стенке + страховочный шнур
ПЛЮСЫ :
ПЛЮСЫ :
ПЛЮСЫ :
За верхний пояс (или проушину)
очень быстрый
монтаж/демонтаж;
каркаснику (разные
минимум «обвязки» —
диаметры стоек);
аккуратно выглядит;
регулировать высоту
МИНУСЫ :
не на всех бассейнах есть
удобная точка зацепа; важно
исключить самопроизвольное
легко снять/поставить, можно
(мешочек на дне, у стенки).
МИНУСЫ :
видимый ремешок на борту
расстёгивание (нужен
(но можно сделать в цвет
карабин с защёлкой).
каркаса — серый/графит).
крепление внутри — снаружи
почти ничего не видно;
мешочек фиксируется у
стенки и не болтается по дну.
выдерживает 1,5 кг с
большим запасом;
легко регулировать глубину
погружения.
подходит почти к любому
МИНУСЫ :
присоски плохо держатся на
некоторых фактурах/плёнках
и при загрязнении; нужна
страховка (иначе при отрыве
мешочек уйдёт на дно).
