Товарная продукция

1. Товарная продукция ГПЗ

Преподаватель дисциплины:
к.т.н. Савенкова И.В.

2.

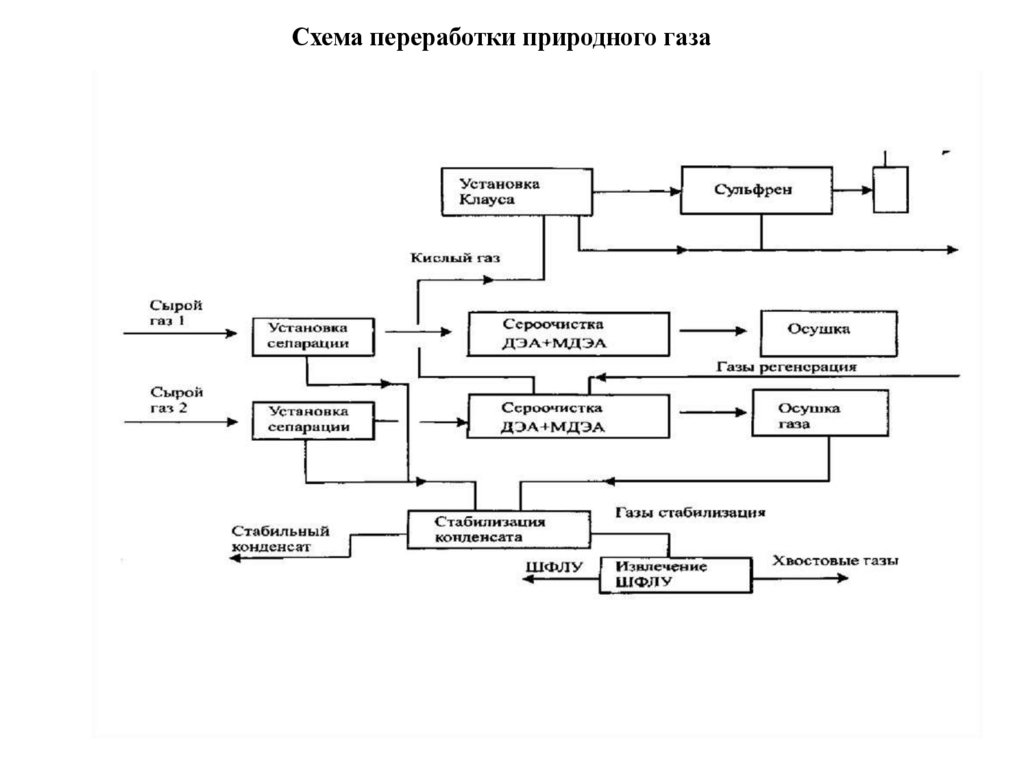

Схема переработки природного газа

3.

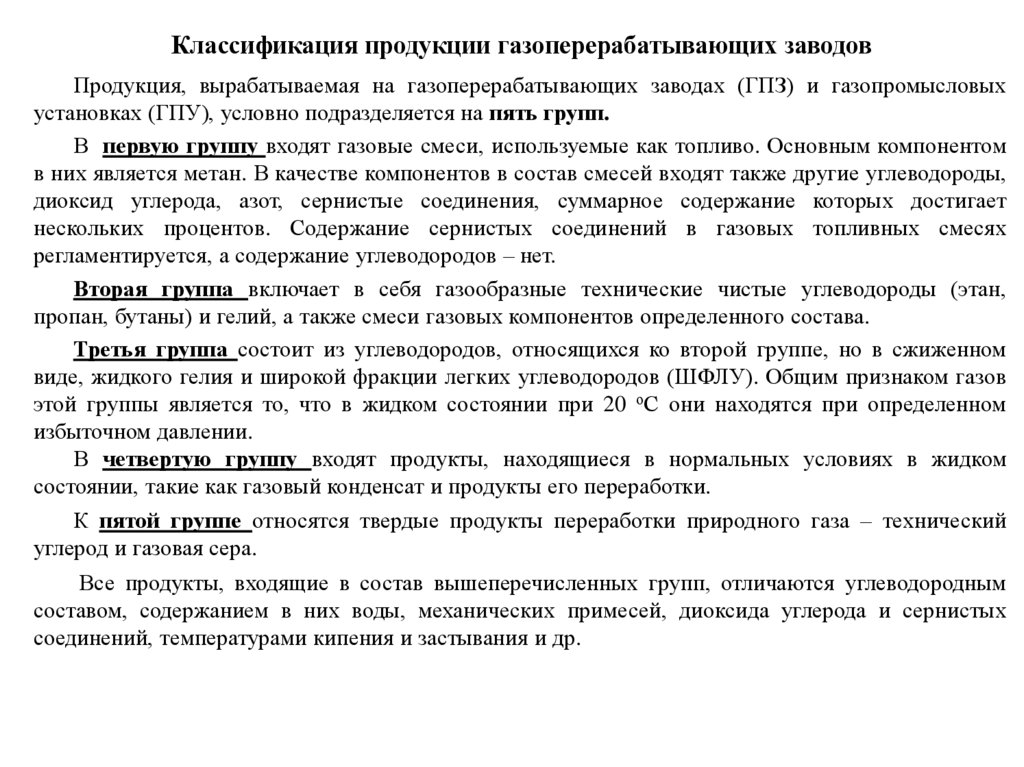

Классификация продукции газоперерабатывающих заводов
Продукция, вырабатываемая на газоперерабатывающих заводах (ГПЗ) и газопромысловых
установках (ГПУ), условно подразделяется на пять групп.
В первую группу входят газовые смеси, используемые как топливо. Основным компонентом
в них является метан. В качестве компонентов в состав смесей входят также другие углеводороды,
диоксид углерода, азот, сернистые соединения, суммарное содержание которых достигает
нескольких процентов. Содержание сернистых соединений в газовых топливных смесях
регламентируется, а содержание углеводородов – нет.
Вторая группа включает в себя газообразные технические чистые углеводороды (этан,
пропан, бутаны) и гелий, а также смеси газовых компонентов определенного состава.
Третья группа состоит из углеводородов, относящихся ко второй группе, но в сжиженном
виде, жидкого гелия и широкой фракции легких углеводородов (ШФЛУ). Общим признаком газов
этой группы является то, что в жидком состоянии при 20 оС они находятся при определенном
избыточном давлении.
В четвертую группу входят продукты, находящиеся в нормальных условиях в жидком
состоянии, такие как газовый конденсат и продукты его переработки.
К пятой группе относятся твердые продукты переработки природного газа – технический
углерод и газовая сера.
Все продукты, входящие в состав вышеперечисленных групп, отличаются углеводородным
составом, содержанием в них воды, механических примесей, диоксида углерода и сернистых
соединений, температурами кипения и застывания и др.

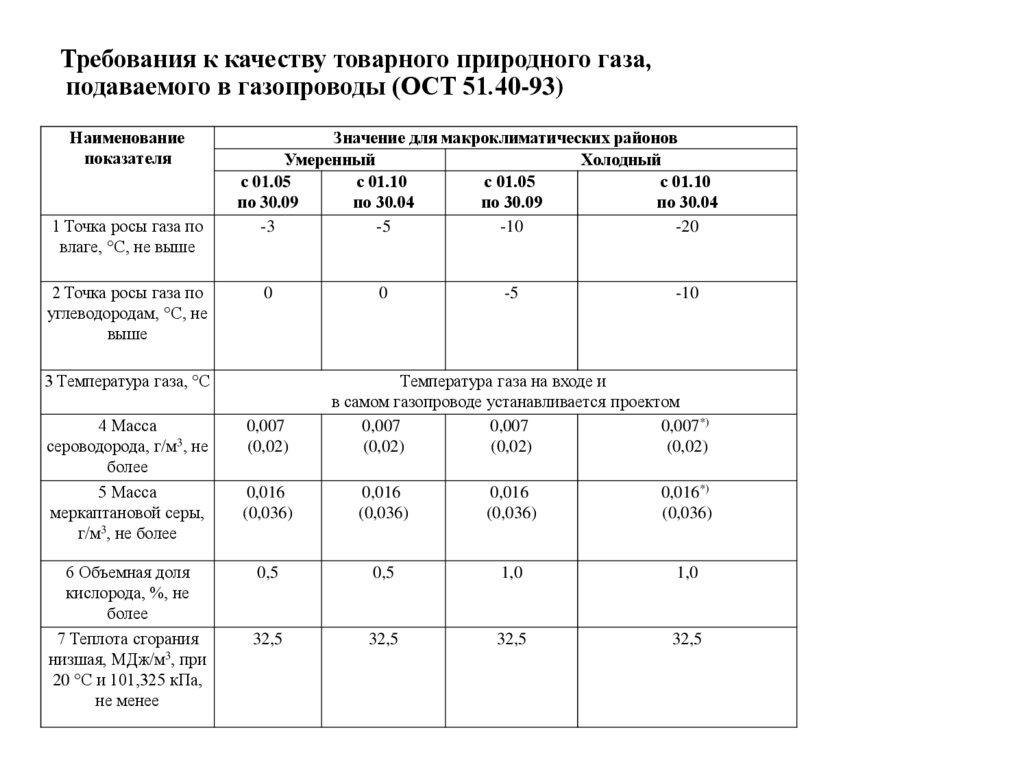

4. Требования к качеству товарного природного газа, подаваемого в газопроводы (ОСТ 51.40-93)

Наименование
показателя
1 Точка росы газа по
влаге, °С, не выше
2 Точка росы газа по
углеводородам, °С, не
выше
Значение для макроклиматических районов
Умеренный
Холодный
с 01.05
с 01.10
с 01.05
с 01.10
по 30.09
по 30.04
по 30.09
по 30.04
-3
-5
-10
-20
0
3 Температура газа, °С
4 Масса
сероводорода, г/м3, не
более
5 Масса
меркаптановой серы,
г/м3, не более
6 Объемная доля
кислорода, %, не
более
7 Теплота сгорания
низшая, МДж/м3, при
20 °С и 101,325 кПа,
не менее
0,007
(0,02)
0
-5
-10
Температура газа на входе и
в самом газопроводе устанавливается проектом
0,007
0,007
0,007*)
(0,02)
(0,02)
(0,02)
0,016
(0,036)
0,016
(0,036)
0,016
(0,036)
0,016*)
(0,036)
0,5
0,5
1,0
1,0
32,5
32,5
32,5
32,5

5. ГОСТ 20448-2018 Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия

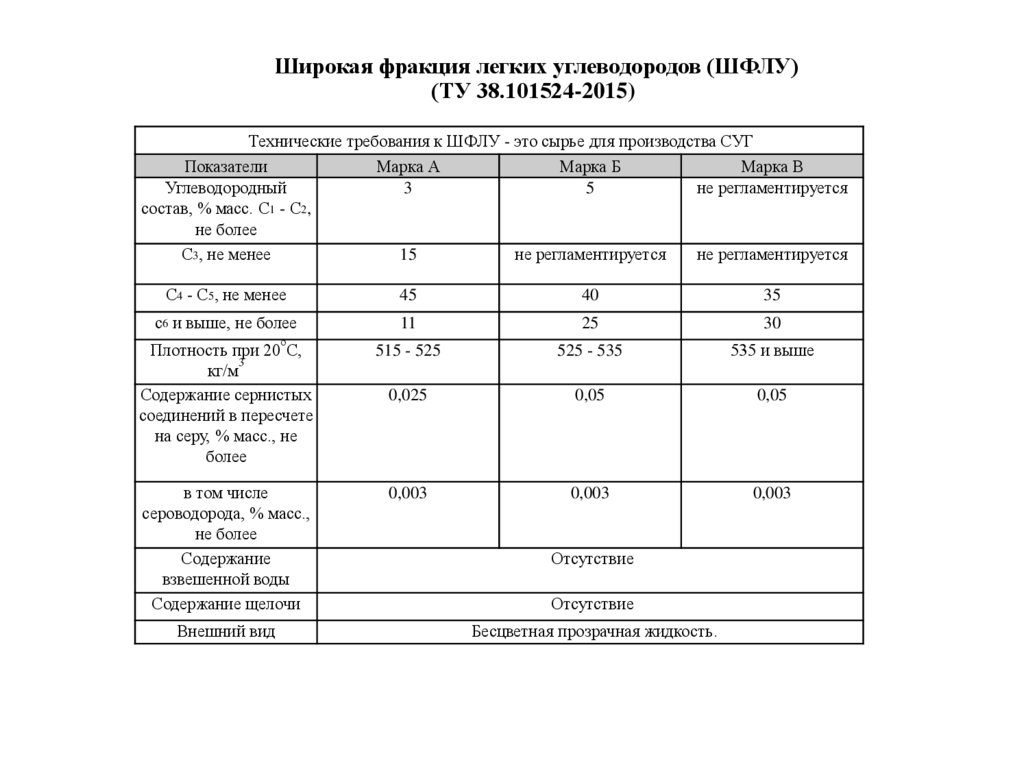

6. Широкая фракция легких углеводородов (ШФЛУ) (ТУ 38.101524-2015)

Технические требования к ШФЛУ - это сырье для производства СУГ
Показатели
Марка А
Марка Б
Марка В
Углеводородный
3
5
не регламентируется
состав, % масс. С1 - С2,
не более
С3, не менее
15
не регламентируется
не регламентируется
С4 - С5, не менее
45
40
35
с6 и выше, не более
11
25
30
Плотность при 20 С,
3
кг/м
Содержание сернистых
соединений в пересчете
на серу, % масс., не
более
515 - 525
525 - 535
535 и выше
0,025
0,05
0,05
в том числе
сероводорода, % масс.,
не более
Содержание
взвешенной воды
Содержание щелочи
0,003
0,003
0,003
о
Внешний вид
Отсутствие
Отсутствие
Бесцветная прозрачная жидкость.

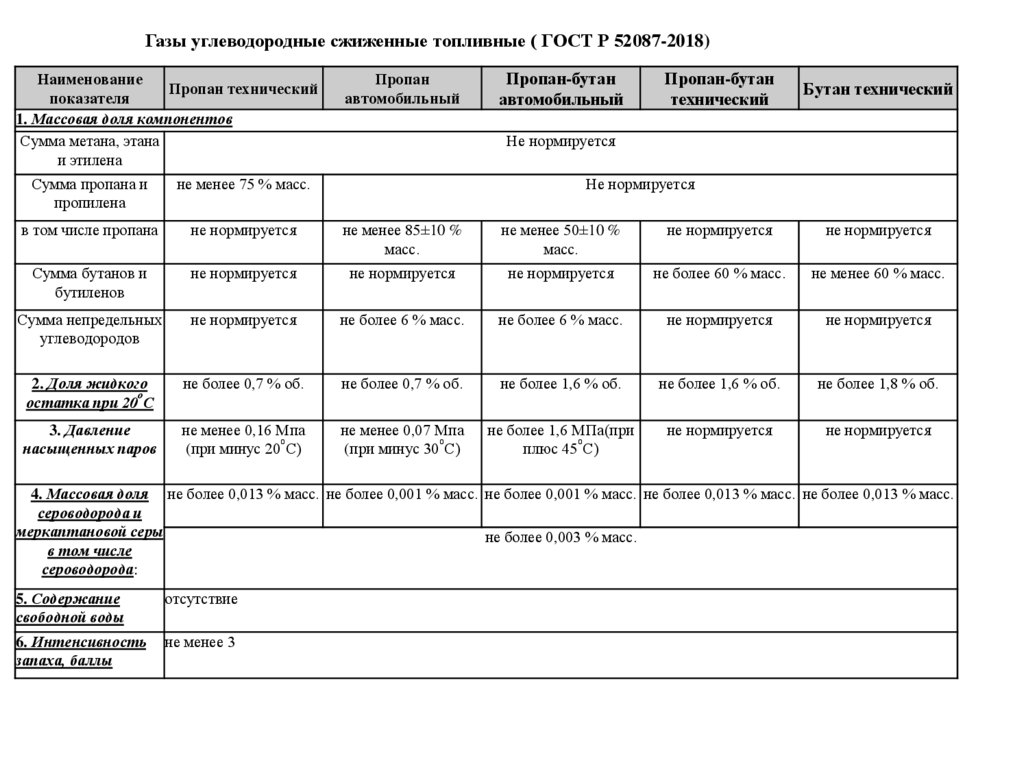

7. Газы углеводородные сжиженные топливные ( ГОСТ Р 52087-2018)

Наименование
Пропан технический
показателя
1. Массовая доля компонентов
Сумма метана, этана
и этилена
Пропан
автомобильный
Пропан-бутан
автомобильный
Пропан-бутан
технический
Бутан технический
Не нормируется
Сумма пропана и
пропилена
не менее 75 % масс.
Не нормируется
в том числе пропана
не нормируется
не менее 85±10 %
масс.
не менее 50±10 %
масс.
не нормируется
не нормируется
Сумма бутанов и
бутиленов
не нормируется
не нормируется
не нормируется
не более 60 % масс.
не менее 60 % масс.
Сумма непредельных
углеводородов
не нормируется
не более 6 % масс.
не более 6 % масс.
не нормируется
не нормируется
2. Доля жидкого
о
остатка при 20 С
не более 0,7 % об.
не более 0,7 % об.
не более 1,6 % об.
не более 1,6 % об.
не более 1,8 % об.
3. Давление
насыщенных паров
не менее 0,16 Мпа
о
(при минус 20 С)
не менее 0,07 Мпа
о
(при минус 30 С)
не более 1,6 МПа(при
о
плюс 45 С)
не нормируется
не нормируется
4. Массовая доля не более 0,013 % масс. не более 0,001 % масс. не более 0,001 % масс. не более 0,013 % масс. не более 0,013 % масс.
сероводорода и
меркаптановой серы
не более 0,003 % масс.
в том числе
сероводорода:
5. Содержание
свободной воды
отсутствие
6. Интенсивность
запаха, баллы
не менее 3

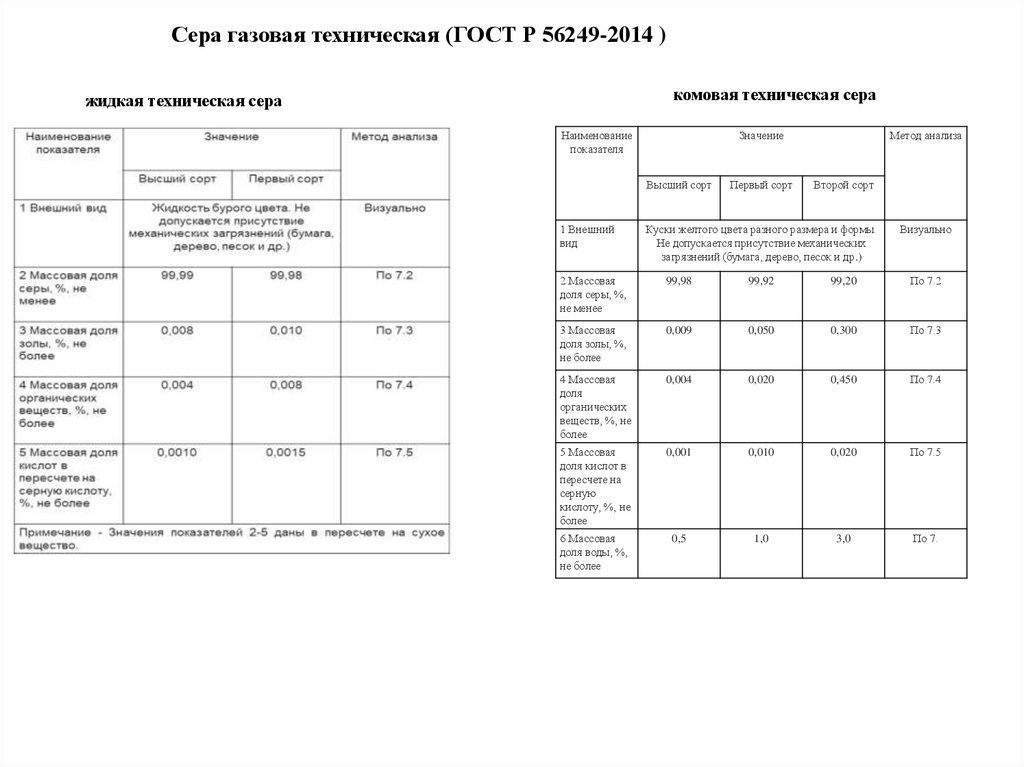

8. Сера газовая техническая (ГОСТ Р 56249-2014 )

комовая техническая сера
жидкая техническая сера
Наименование
показателя
Значение
Высший сорт
1 Внешний
вид
Первый сорт
Метод анализа
Второй сорт
Куски желтого цвета разного размера и формы.
Не допускается присутствие механических
загрязнений (бумага, дерево, песок и др.)
Визуально
2 Массовая
доля серы, %,
не менее
99,98
99,92
99,20
По 7.2
3 Массовая
доля золы, %,
не более
0,009
0,050
0,300
По 7.3
4 Массовая
доля
органических
веществ, %, не
более
0,004
0,020
0,450
По 7.4
5 Массовая
доля кислот в
пересчете на
серную
кислоту, %, не
более
0,001
0,010
0,020
По 7.5
6 Массовая
доля воды, %,
не более
0,5
1,0
3,0
По 7.

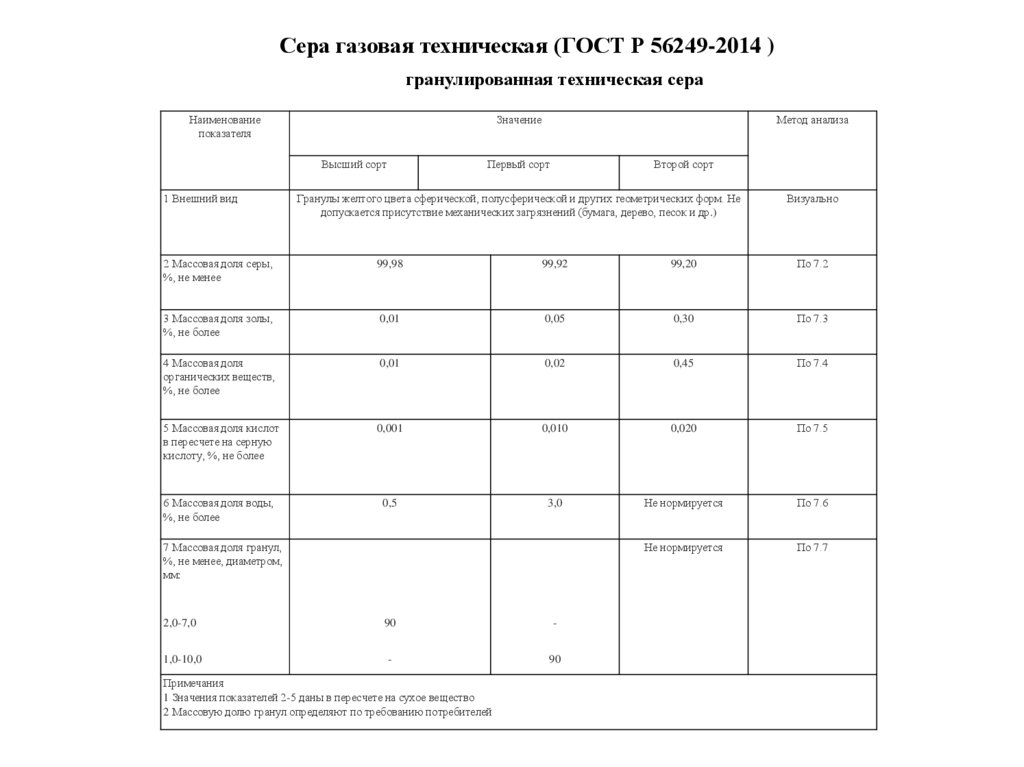

9. Сера газовая техническая (ГОСТ Р 56249-2014 )

гранулированная техническая сера
Наименование
показателя
Значение
Высший сорт
1 Внешний вид
Метод анализа
Первый сорт
Второй сорт
Гранулы желтого цвета сферической, полусферической и других геометрических форм. Не
допускается присутствие механических загрязнений (бумага, дерево, песок и др.)
Визуально
2 Массовая доля серы,
%, не менее
99,98
99,92
99,20
По 7.2
3 Массовая доля золы,
%, не более
0,01
0,05
0,30
По 7.3
4 Массовая доля
органических веществ,
%, не более
0,01
0,02
0,45
По 7.4
5 Массовая доля кислот
в пересчете на серную
кислоту, %, не более
0,001
0,010
0,020
По 7.5
6 Массовая доля воды,
%, не более
0,5
3,0
Не нормируется
По 7.6
Не нормируется
По 7.7
7 Массовая доля гранул,
%, не менее, диаметром,
мм:
2,0-7,0
90
-
1,0-10,0
-
90
Примечания
1 Значения показателей 2-5 даны в пересчете на сухое вещество
2 Массовую долю гранул определяют по требованию потребителей

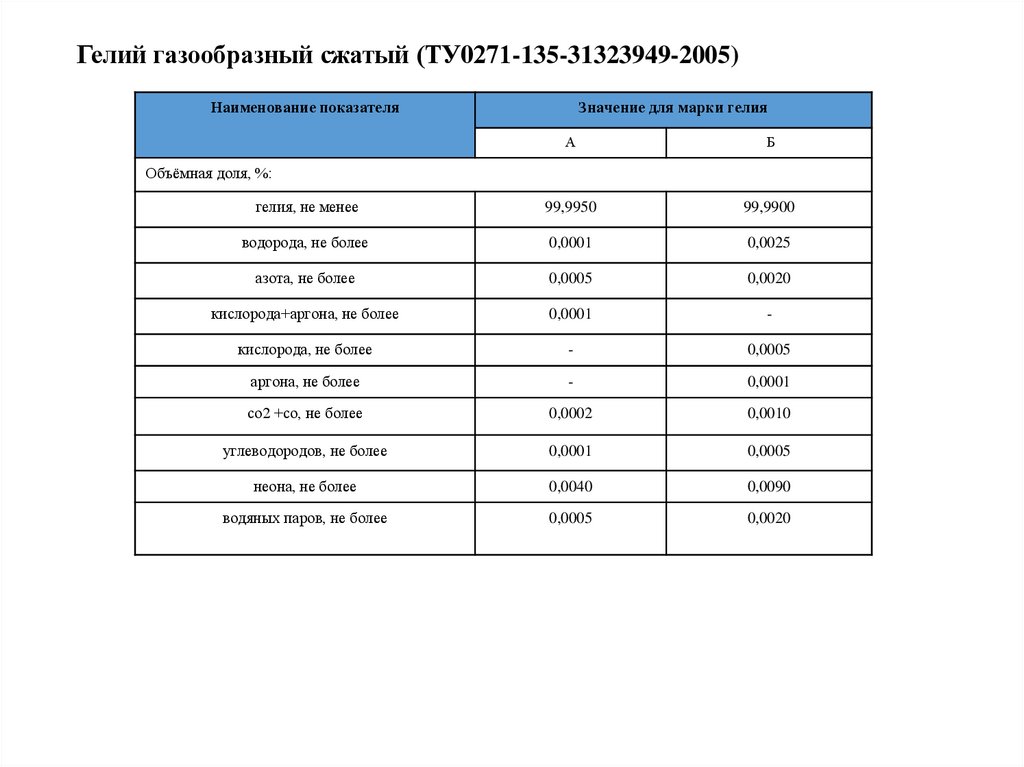

10. Гелий газообразный сжатый (ТУ0271-135-31323949-2005)

Наименование показателя
Значение для марки гелия
А
Б
гелия, не менее
99,9950
99,9900
водорода, не более
0,0001
0,0025
азота, не более
0,0005
0,0020
кислорода+аргона, не более
0,0001
-
кислорода, не более
-
0,0005
аргона, не более
-
0,0001
со2 +со, не более
0,0002
0,0010
углеводородов, не более
0,0001
0,0005
неона, не более
0,0040
0,0090
водяных паров, не более
0,0005
0,0020
Объёмная доля, %:

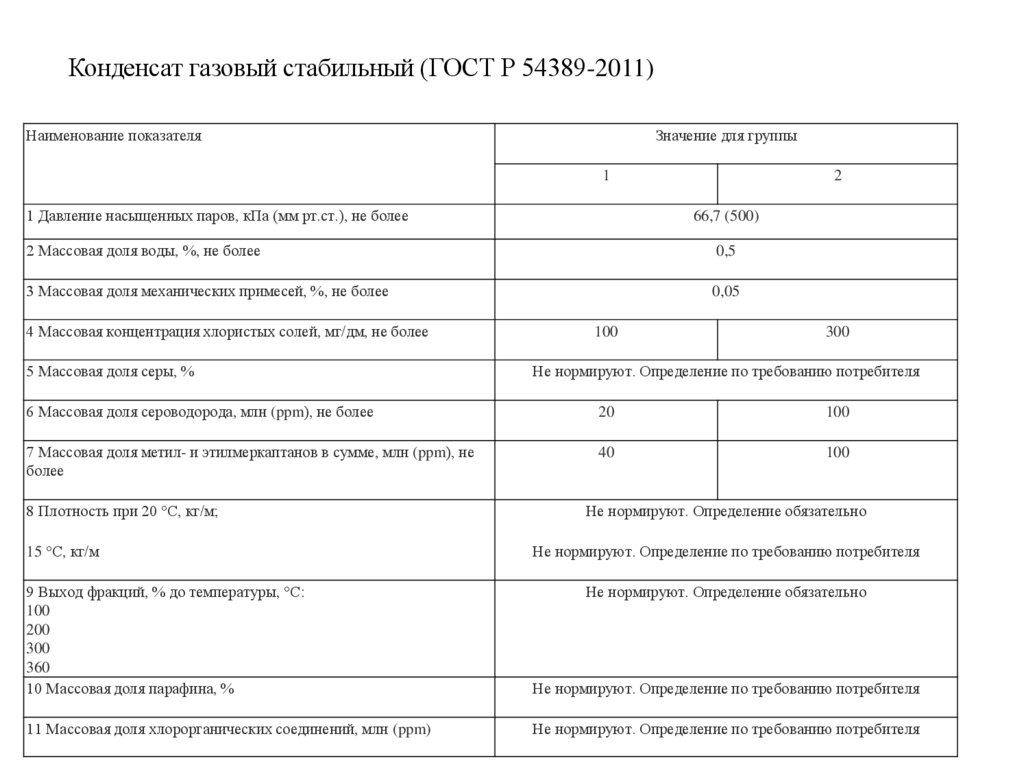

11. Конденсат газовый стабильный (ГОСТ Р 54389-2011)

Наименование показателя
Значение для группы
1
1 Давление насыщенных паров, кПа (мм рт.ст.), не более
2
66,7 (500)
2 Массовая доля воды, %, не более
0,5
3 Массовая доля механических примесей, %, не более
0,05
4 Массовая концентрация хлористых солей, мг/дм, не более
5 Массовая доля серы, %
100
300
Не нормируют. Определение по требованию потребителя
6 Массовая доля сероводорода, млн (ppm), не более
20
100
7 Массовая доля метил- и этилмеркаптанов в сумме, млн (ppm), не
более
40
100
8 Плотность при 20 °С, кг/м;
15 °С, кг/м
Не нормируют. Определение обязательно
Не нормируют. Определение по требованию потребителя
9 Выход фракций, % до температуры, °С:
100
200
300
360
10 Массовая доля парафина, %
Не нормируют. Определение обязательно
Не нормируют. Определение по требованию потребителя
11 Массовая доля хлорорганических соединений, млн (ppm)
Не нормируют. Определение по требованию потребителя

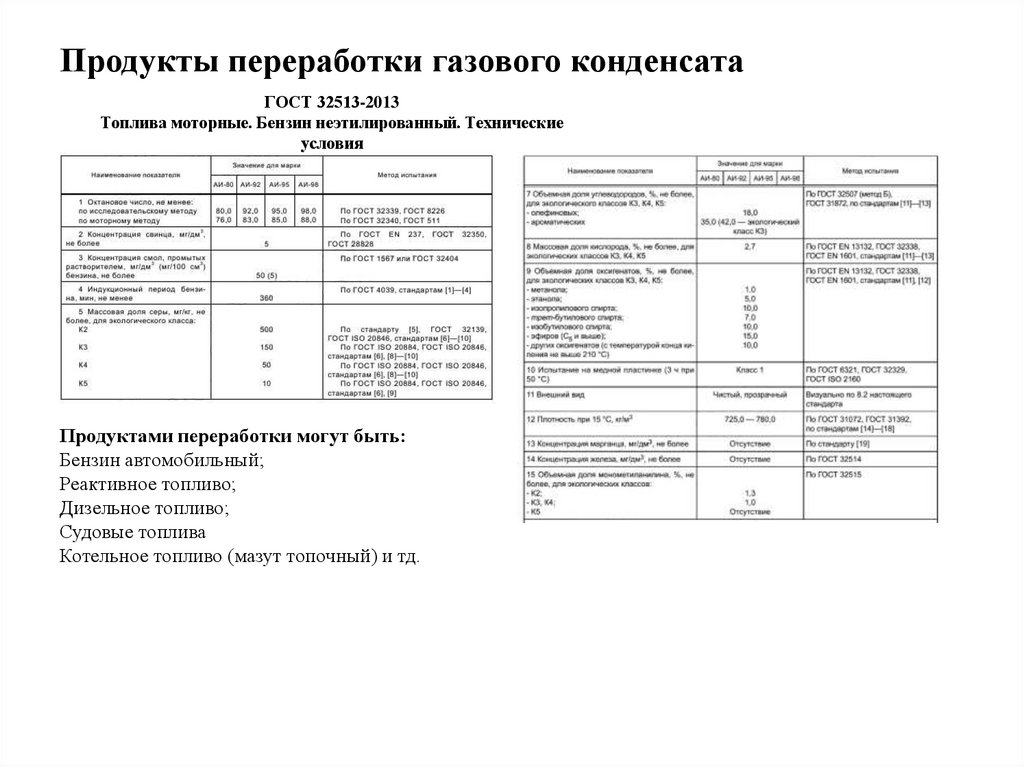

12. Продукты переработки газового конденсата

ГОСТ 32513-2013
Топлива моторные. Бензин неэтилированный. Технические
условия
Продуктами переработки могут быть:
Бензин автомобильный;
Реактивное топливо;
Дизельное топливо;
Судовые топлива
Котельное топливо (мазут топочный) и тд.
