Вентиляционная установка

1.

Заголовок слайда

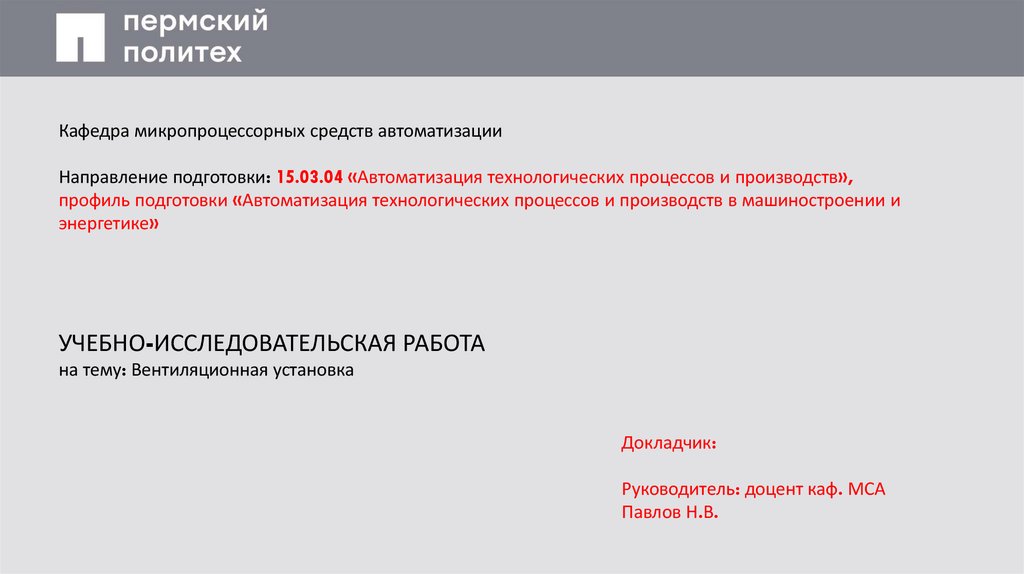

Кафедра микропроцессорных средств автоматизации
Направление подготовки: 15.03.04 «Автоматизация технологических процессов и производств»,
профиль подготовки «Автоматизация технологических процессов и производств в машиностроении и
энергетике»
УЧЕБНО-ИССЛЕДОВАТЕЛЬСКАЯ РАБОТА
на тему: Вентиляционная установка
Докладчик:
Руководитель: доцент каф. МСА
Павлов Н.В.

2.

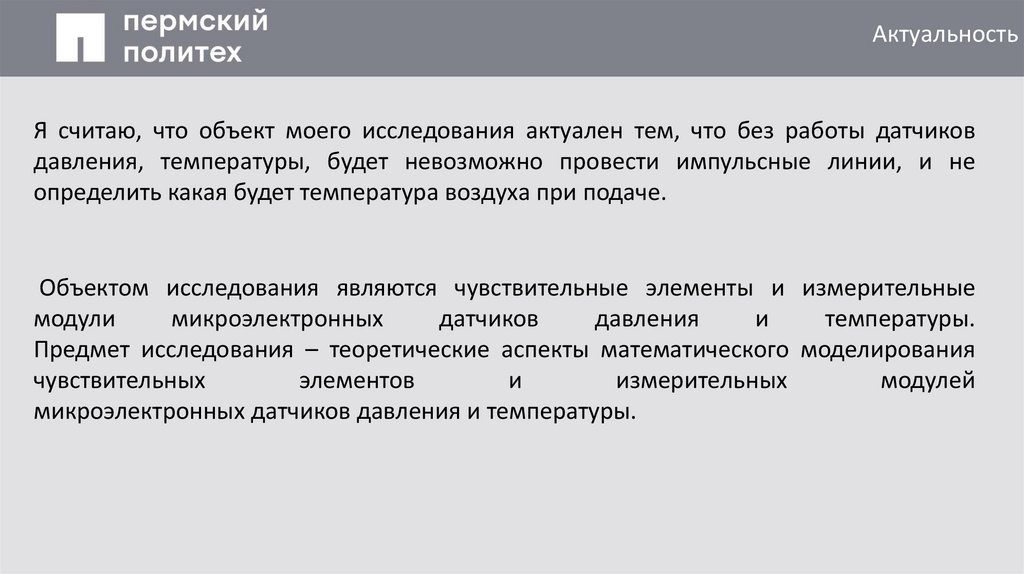

Актуальность
Заголовок слайда
Я считаю, что объект моего исследования актуален тем, что без работы датчиков
давления, температуры, будет невозможно провести импульсные линии, и не
определить какая будет температура воздуха при подаче.
Объектом исследования являются чувствительные элементы и измерительные
модули
микроэлектронных
датчиков
давления
и
температуры.
Предмет исследования – теоретические аспекты математического моделирования
чувствительных
элементов
и
измерительных
модулей
микроэлектронных датчиков давления и температуры.

3.

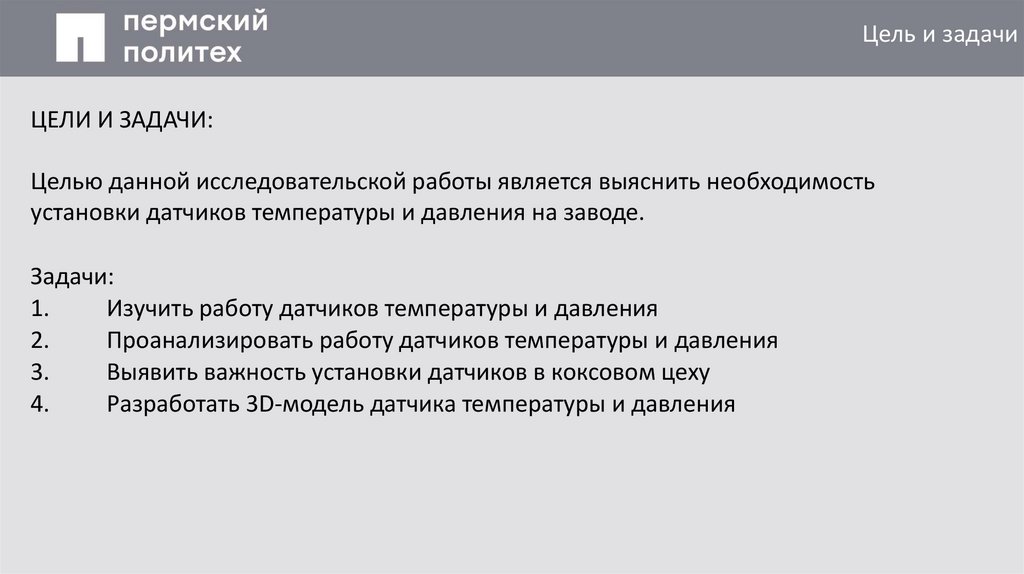

Цель и задачи
Заголовок слайда
ЦЕЛИ И ЗАДАЧИ:
Целью данной исследовательской работы является выяснить необходимость
установки датчиков температуры и давления на заводе.
Задачи:
1.
Изучить работу датчиков температуры и давления
2.
Проанализировать работу датчиков температуры и давления
3.
Выявить важность установки датчиков в коксовом цеху
4.
Разработать 3D-модель датчика температуры и давления

4.

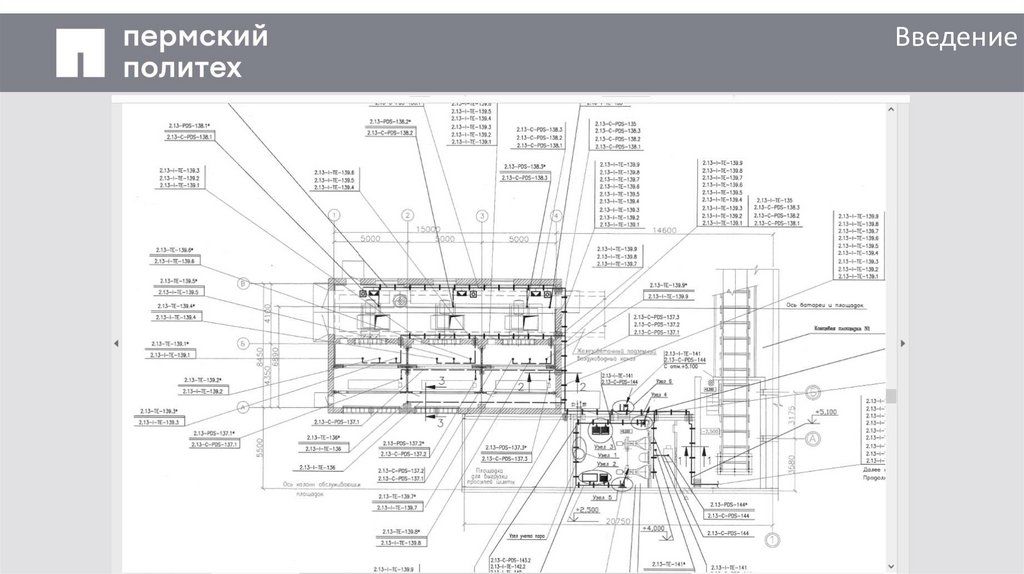

Введение
Заголовок слайда

5.

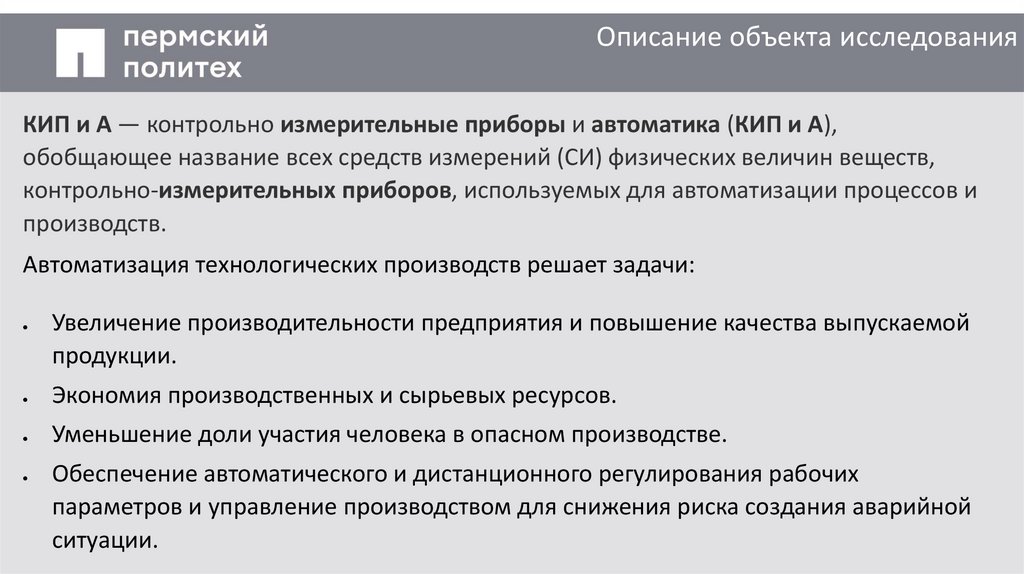

Описание объекта исследования
Заголовок слайда
КИП и А — контрольно измерительные приборы и автоматика (КИП и А),
обобщающее название всех средств измерений (СИ) физических величин веществ,
контрольно-измерительных приборов, используемых для автоматизации процессов и
производств.
Автоматизация технологических производств решает задачи:
Увеличение производительности предприятия и повышение качества выпускаемой
продукции.
Экономия производственных и сырьевых ресурсов.
Уменьшение доли участия человека в опасном производстве.
Обеспечение автоматического и дистанционного регулирования рабочих
параметров и управление производством для снижения риска создания аварийной
ситуации.

6.

Визуализация (3D модель) объекта

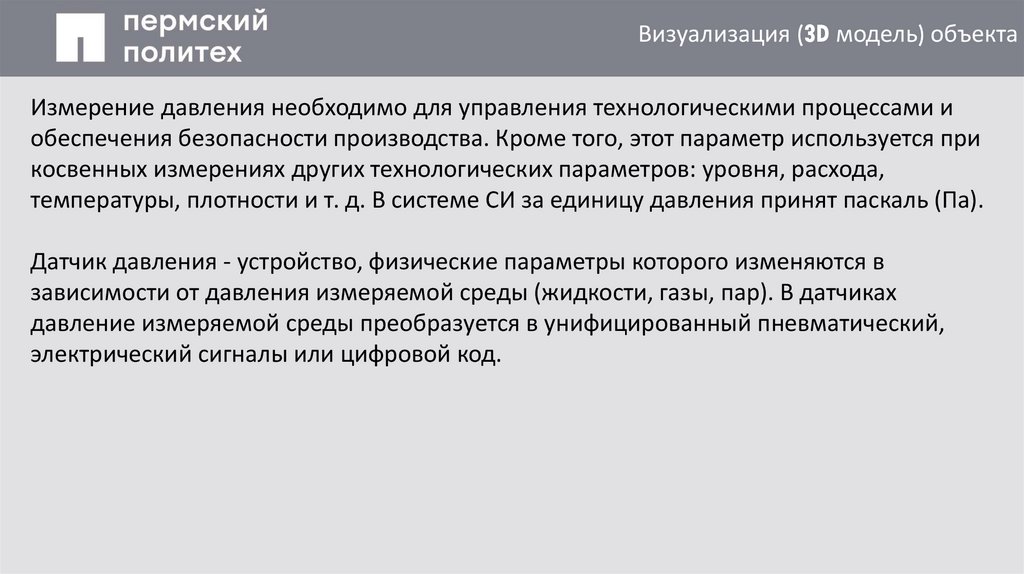

Измерение давления необходимо для управления технологическими процессами и
обеспечения безопасности производства. Кроме того, этот параметр используется при
косвенных измерениях других технологических параметров: уровня, расхода,
температуры, плотности и т. д. В системе СИ за единицу давления принят паскаль (Па).
Датчик давления - устройство, физические параметры которого изменяются в
зависимости от давления измеряемой среды (жидкости, газы, пар). В датчиках
давление измеряемой среды преобразуется в унифицированный пневматический,
электрический сигналы или цифровой код.

7.

Визуализация (3D модель) объекта

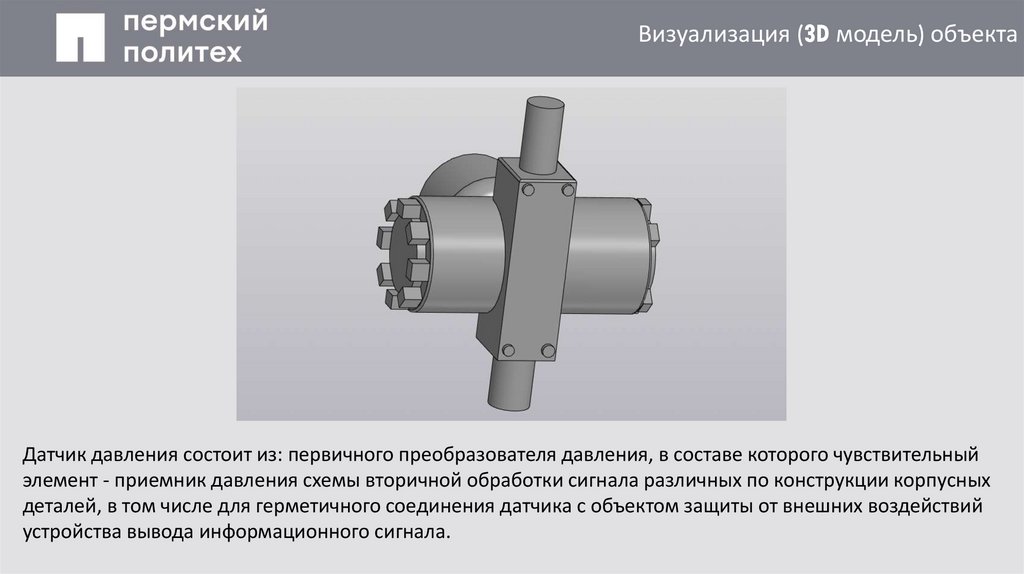

Датчик давления состоит из: первичного преобразователя давления, в составе которого чувствительный
элемент - приемник давления схемы вторичной обработки сигнала различных по конструкции корпусных
деталей, в том числе для герметичного соединения датчика с объектом защиты от внешних воздействий
устройства вывода информационного сигнала.

8.

Визуализация (3D модель) объекта

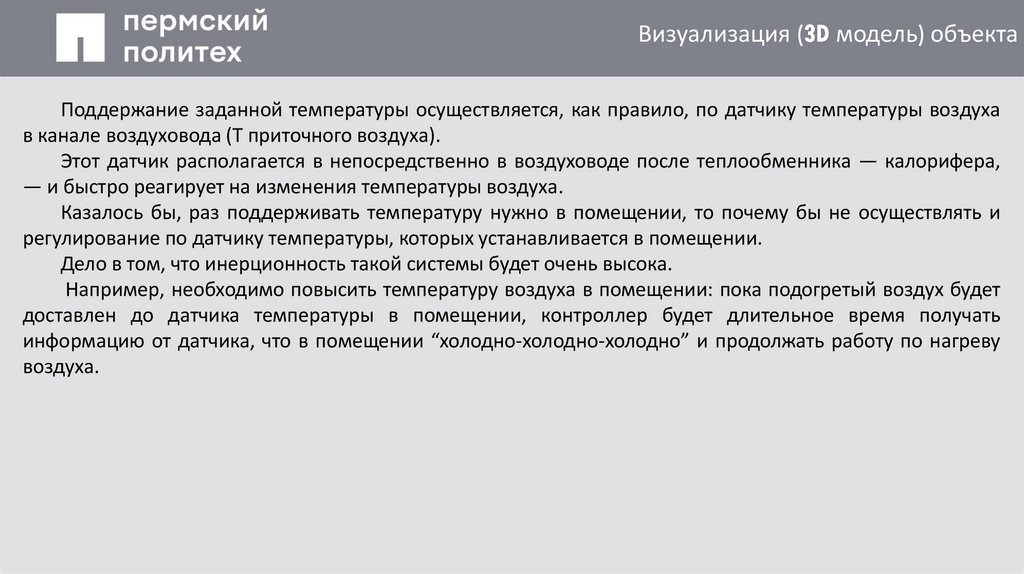

Поддержание заданной температуры осуществляется, как правило, по датчику температуры воздуха
в канале воздуховода (Т приточного воздуха).
Этот датчик располагается в непосредственно в воздуховоде после теплообменника — калорифера,
— и быстро реагирует на изменения температуры воздуха.
Казалось бы, раз поддерживать температуру нужно в помещении, то почему бы не осуществлять и
регулирование по датчику температуры, которых устанавливается в помещении.
Дело в том, что инерционность такой системы будет очень высока.
Например, необходимо повысить температуру воздуха в помещении: пока подогретый воздух будет
доставлен до датчика температуры в помещении, контроллер будет длительное время получать
информацию от датчика, что в помещении “холодно-холодно-холодно” и продолжать работу по нагреву
воздуха.

9.

Визуализация (3D модель) объекта

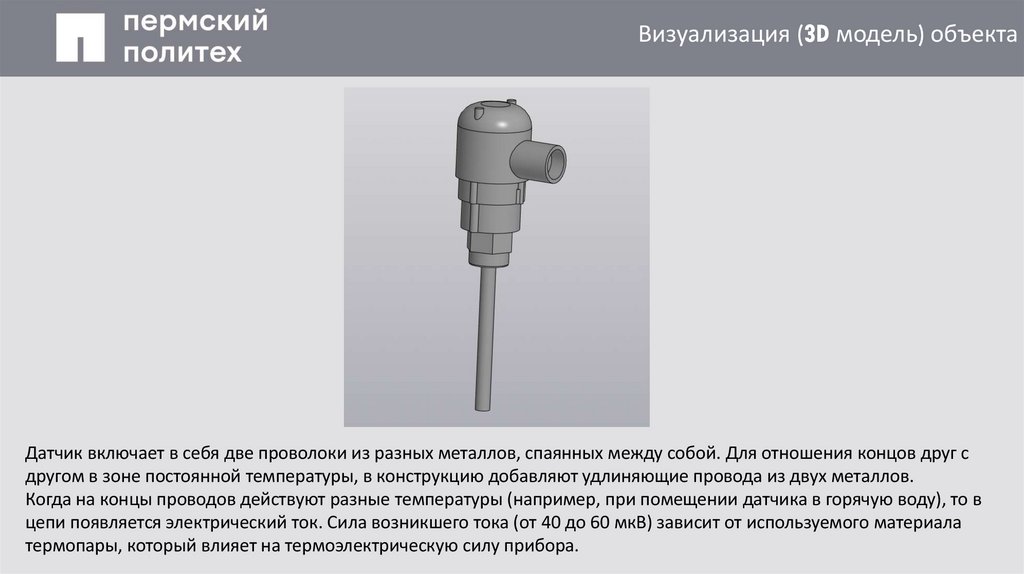

Датчик включает в себя две проволоки из разных металлов, спаянных между собой. Для отношения концов друг с
другом в зоне постоянной температуры, в конструкцию добавляют удлиняющие провода из двух металлов.
Когда на концы проводов действуют разные температуры (например, при помещении датчика в горячую воду), то в
цепи появляется электрический ток. Сила возникшего тока (от 40 до 60 мкВ) зависит от используемого материала
термопары, который влияет на термоэлектрическую силу прибора.

10.

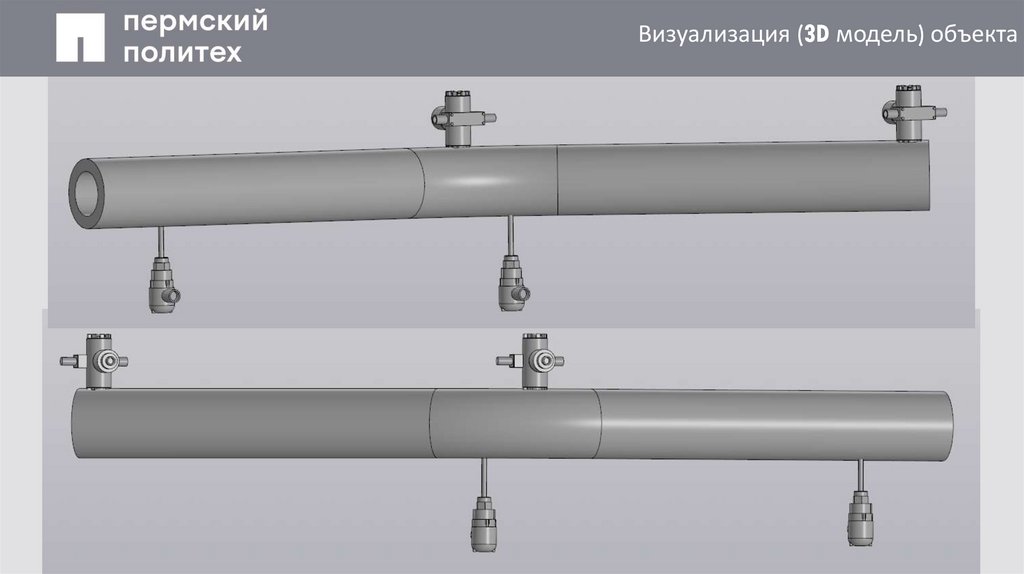

Визуализация (3D модель) объекта

11.

Заключение
Заголовок слайда

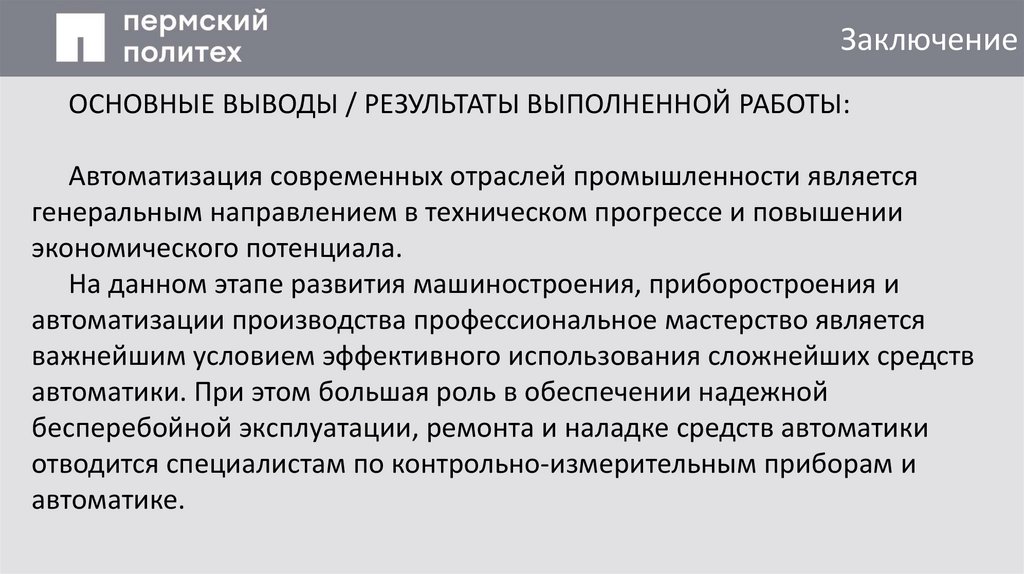

ОСНОВНЫЕ ВЫВОДЫ / РЕЗУЛЬТАТЫ ВЫПОЛНЕННОЙ РАБОТЫ:
Автоматизация современных отраслей промышленности является
генеральным направлением в техническом прогрессе и повышении
экономического потенциала.
На данном этапе развития машиностроения, приборостроения и
автоматизации производства профессиональное мастерство является
важнейшим условием эффективного использования сложнейших средств
автоматики. При этом большая роль в обеспечении надежной
бесперебойной эксплуатации, ремонта и наладке средств автоматики
отводится специалистам по контрольно-измерительным приборам и
автоматике.

12.

Заключение
Заголовок слайда
Спасибо за внимание!
