Электрические цепи

1. Электрические цепи.

2. Электрические цепи постоянного тока

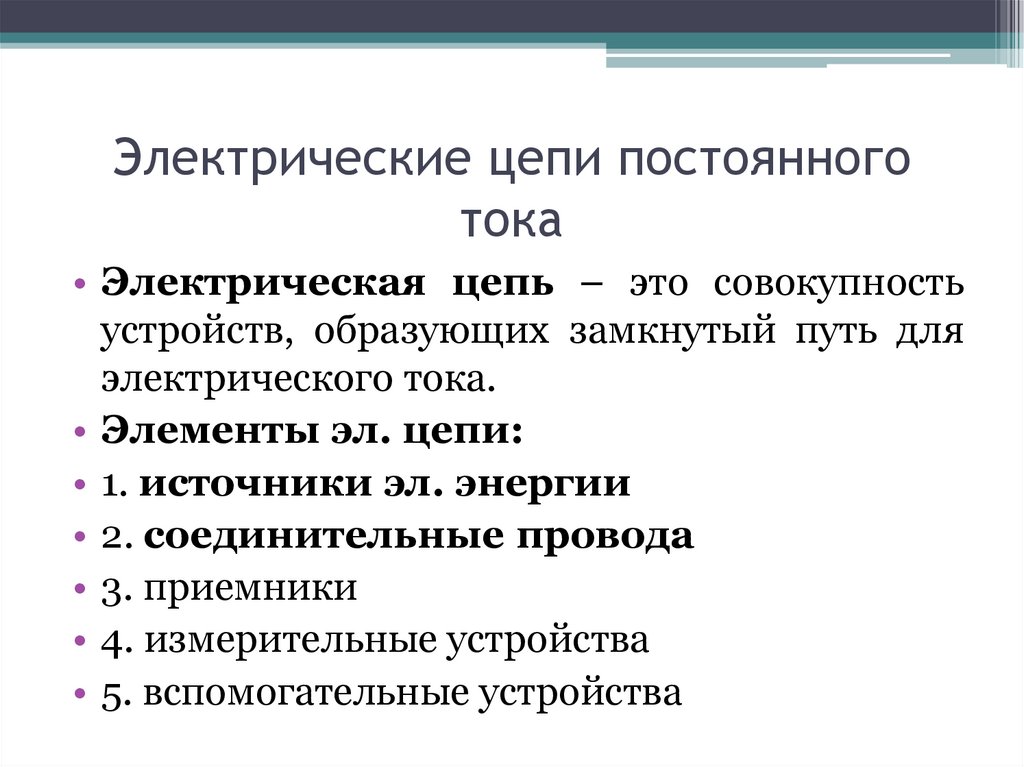

• Электрическая цепь – это совокупность
устройств, образующих замкнутый путь для
электрического тока.

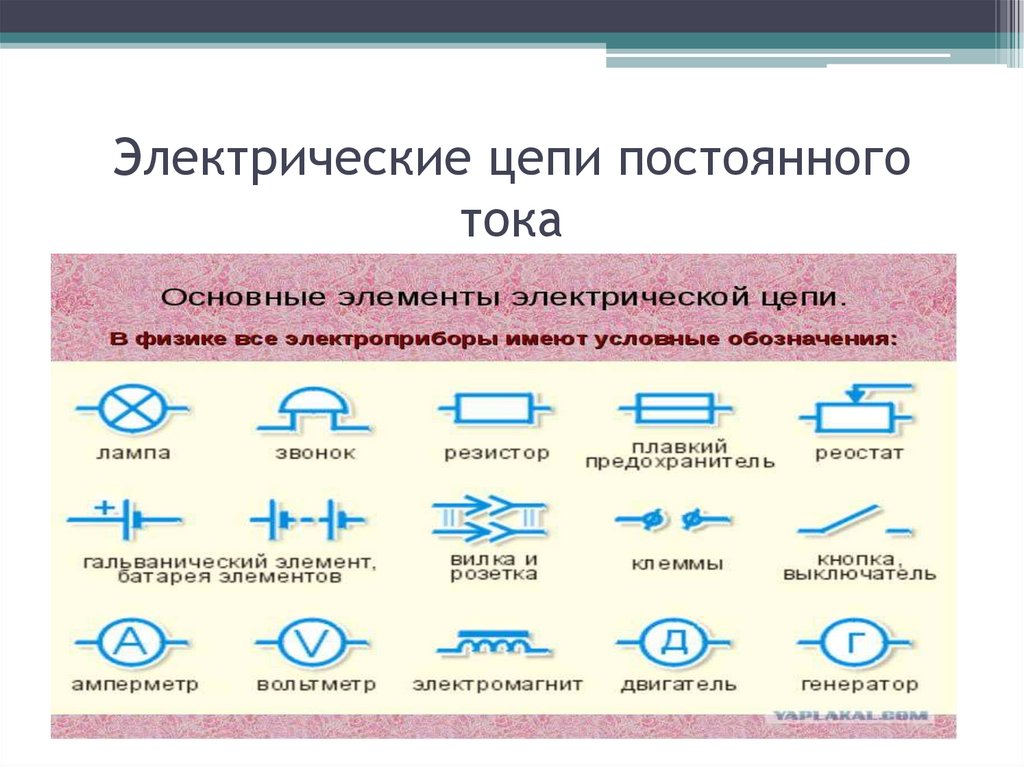

• Элементы эл. цепи:
• 1. источники эл. энергии
• 2. соединительные провода
• 3. приемники
• 4. измерительные устройства
• 5. вспомогательные устройства

3. Электрические цепи постоянного тока

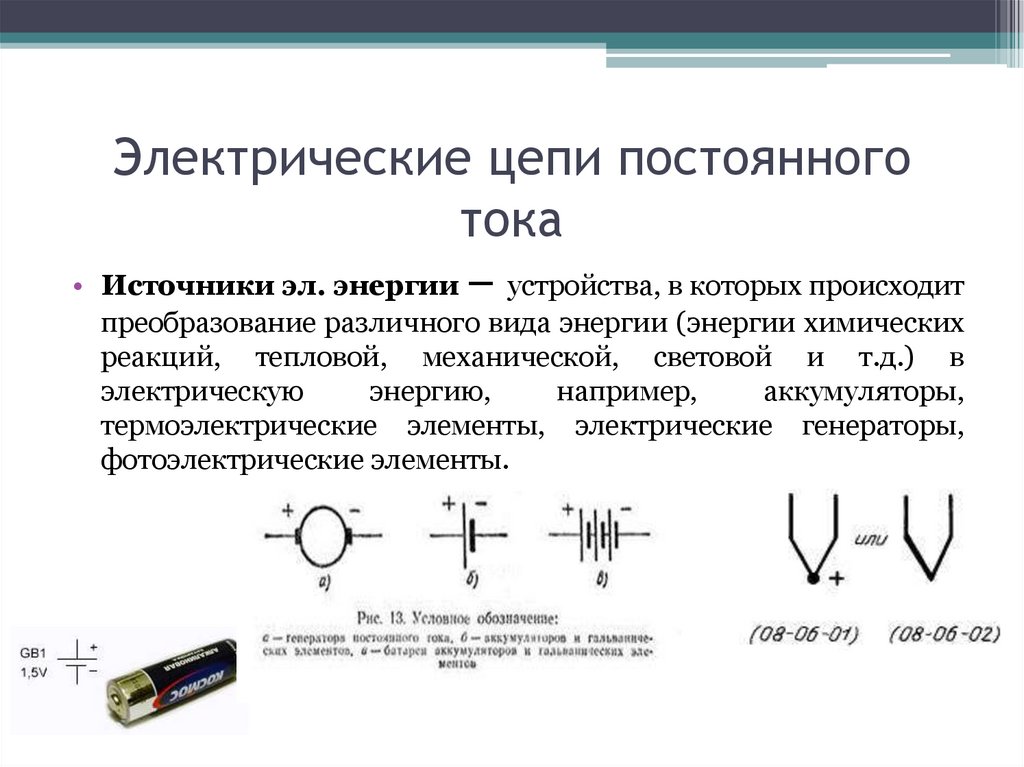

• Источники эл. энергии – устройства, в которых происходит
преобразование различного вида энергии (энергии химических
реакций, тепловой, механической, световой и т.д.) в
электрическую
энергию,
например,
аккумуляторы,
термоэлектрические элементы, электрические генераторы,
фотоэлектрические элементы.

4. Электрические цепи постоянного тока

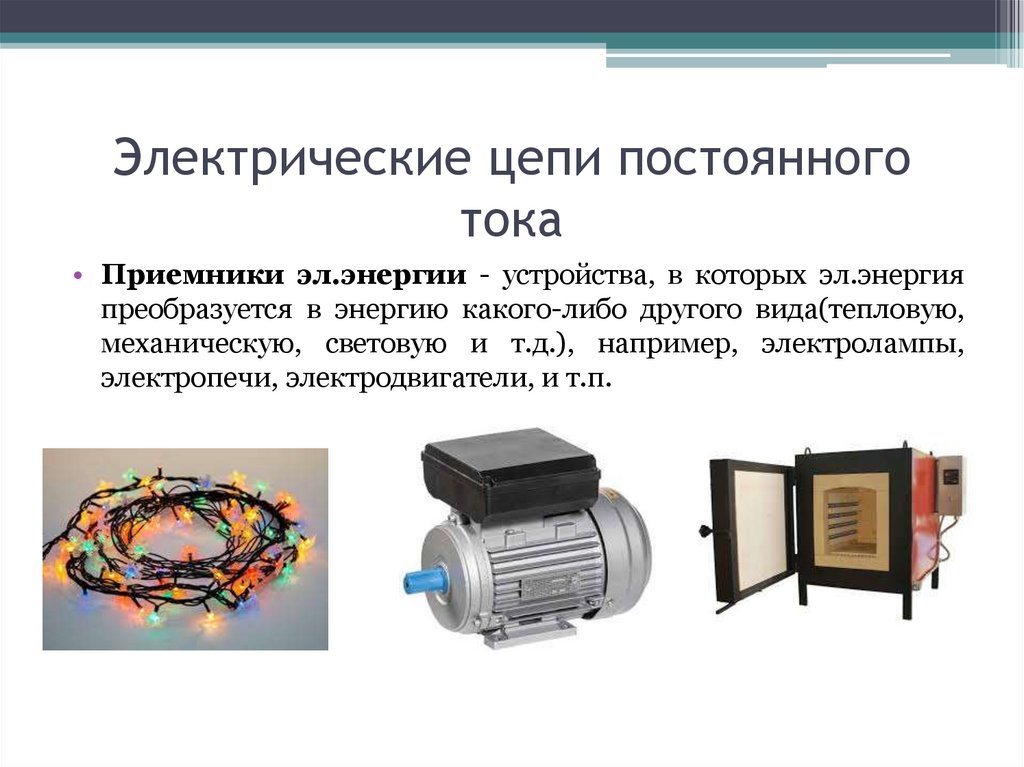

• Приемники эл.энергии - устройства, в которых эл.энергия
преобразуется в энергию какого-либо другого вида(тепловую,
механическую, световую и т.д.), например, электролампы,
электропечи, электродвигатели, и т.п.

5. Электрические цепи постоянного тока

• Соединительные элементы – провода, воздушные линии
электропередач, электрические кабели.
• Измерительные устройства – устройства, предназначенные
для измерения токов, напряжений, мощности на участках
эл.цепи (амперметр, вольтметр, ваттметр)
• Вспомогательные устройства служат для управления
режимов электрической сети и ее защиты (выключатели,
переключатели, штепсельные разъемы, предохранители и др.)

6. Электрические цепи постоянного тока

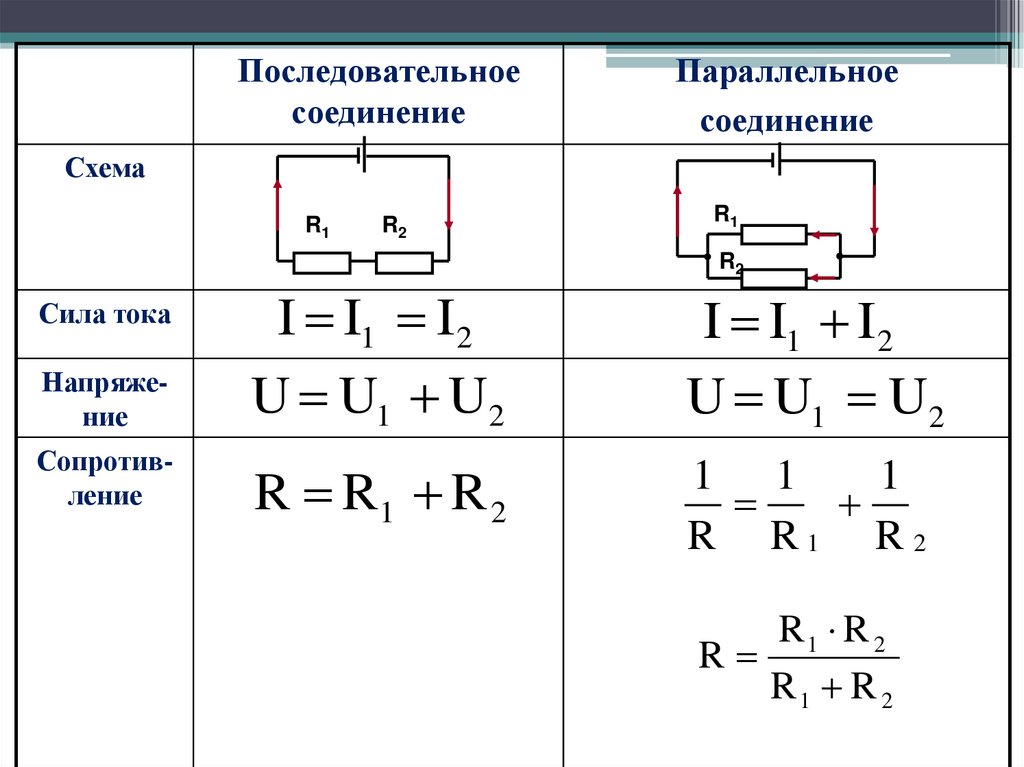

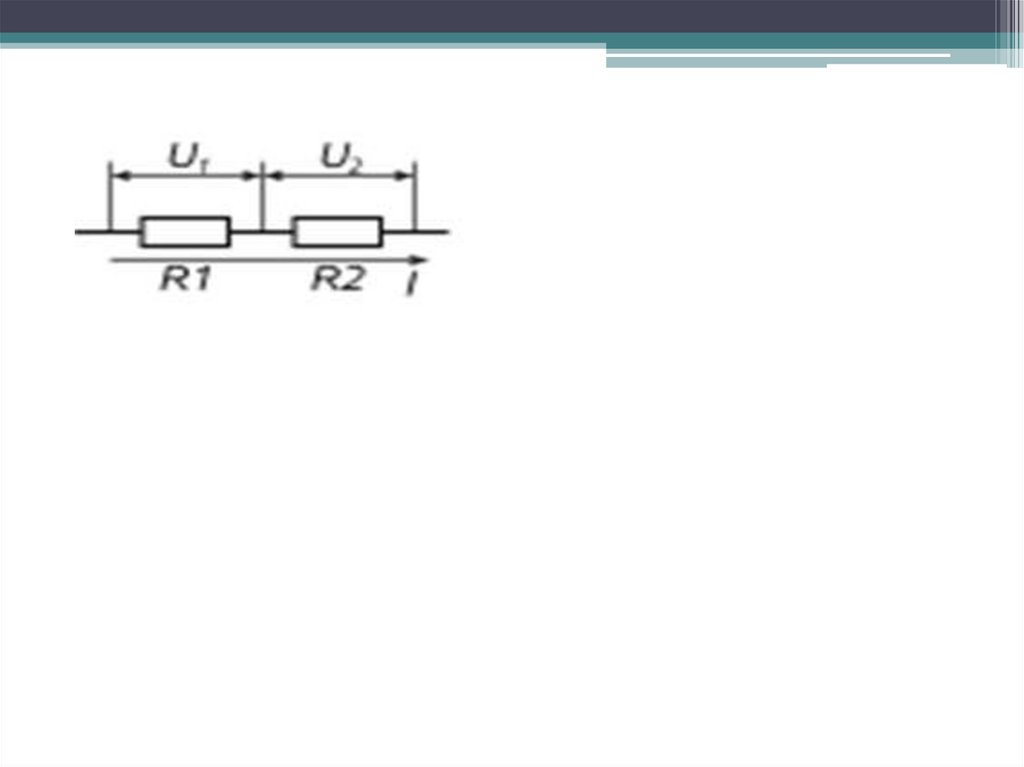

7.

Последовательное
соединение

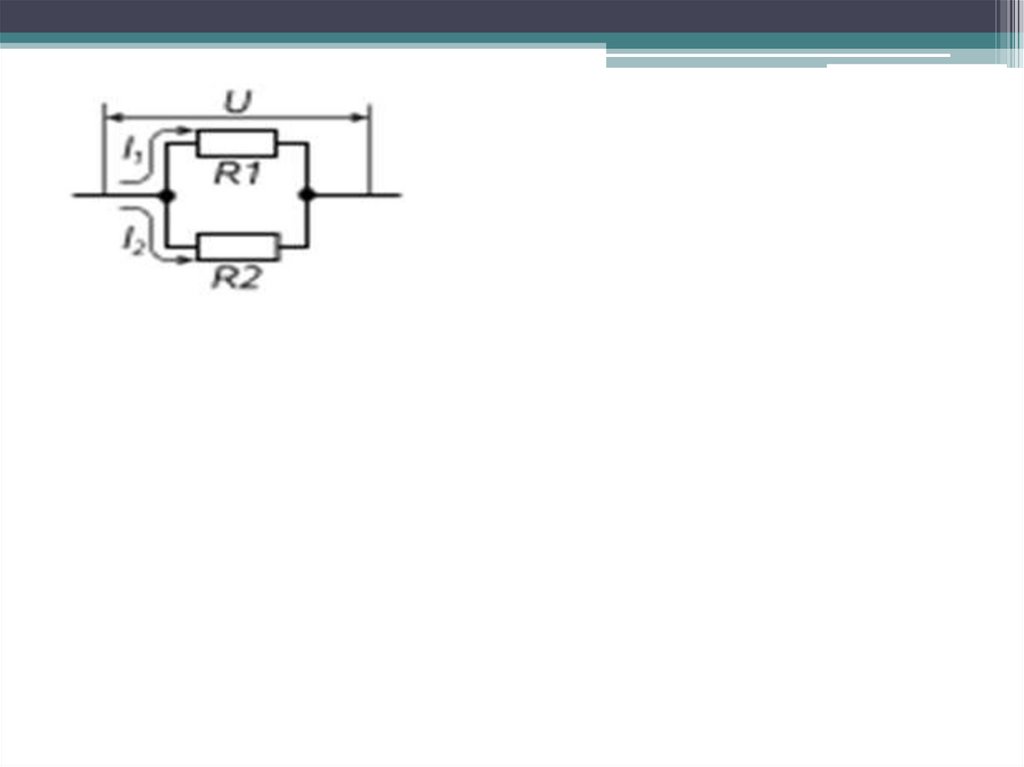

Параллельное
соединение

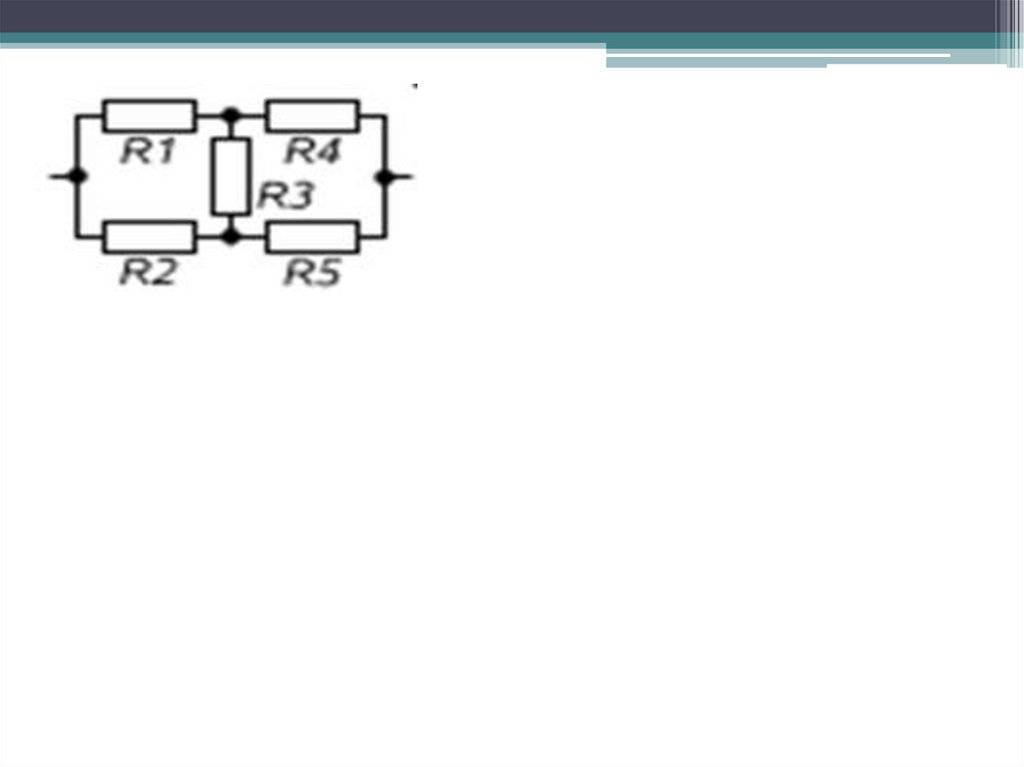

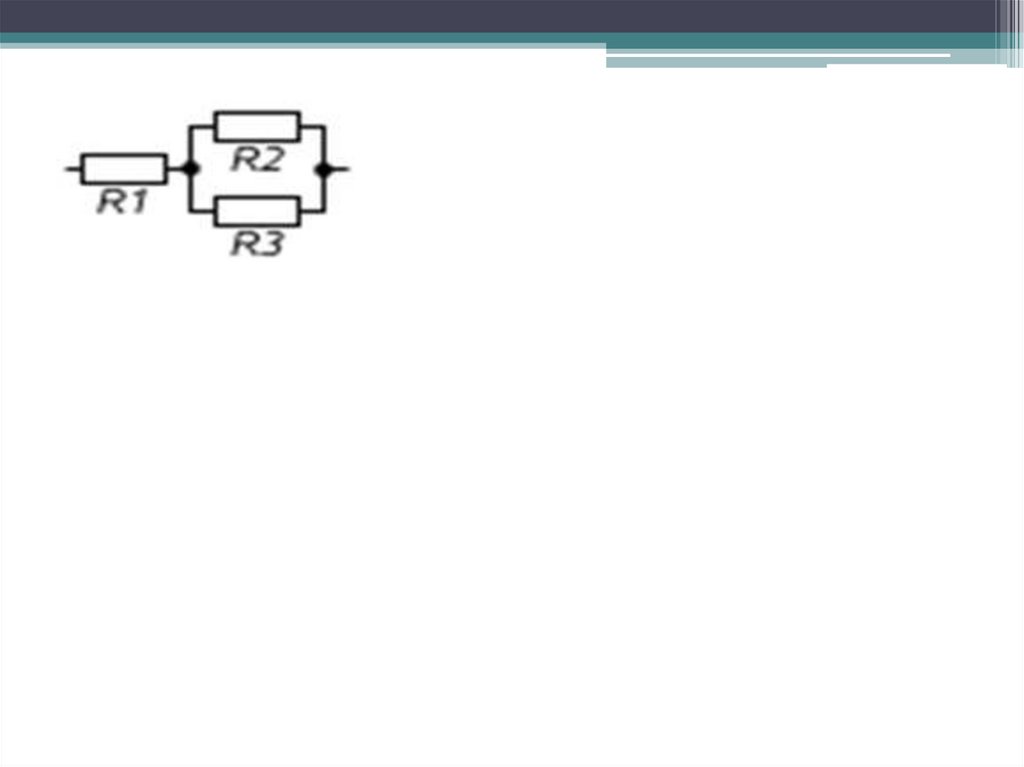

Схема
R1
R2
R1
R2
Сила тока
Напряжение
Сопротивление
I I1 I2
U U1 U2
I I1 I2
U U1 U2
R R1 R 2
1 1
1
R R1 R 2
R1 R 2
R
R1 R 2
