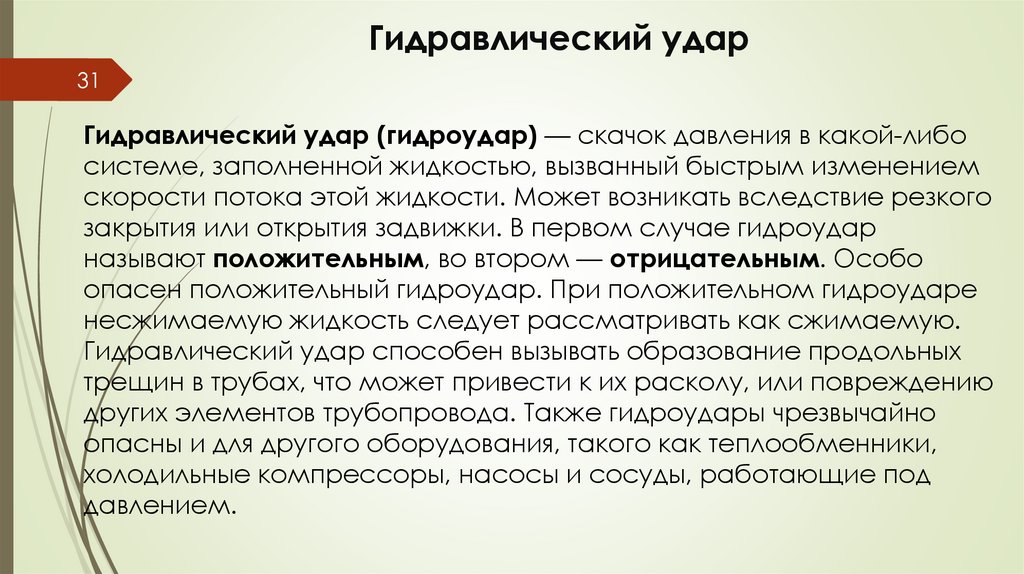

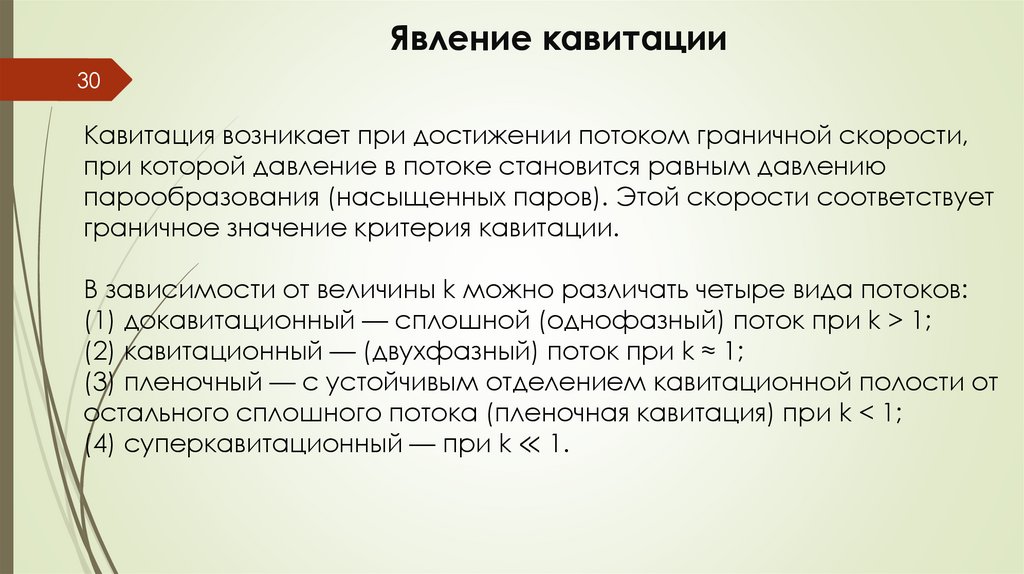

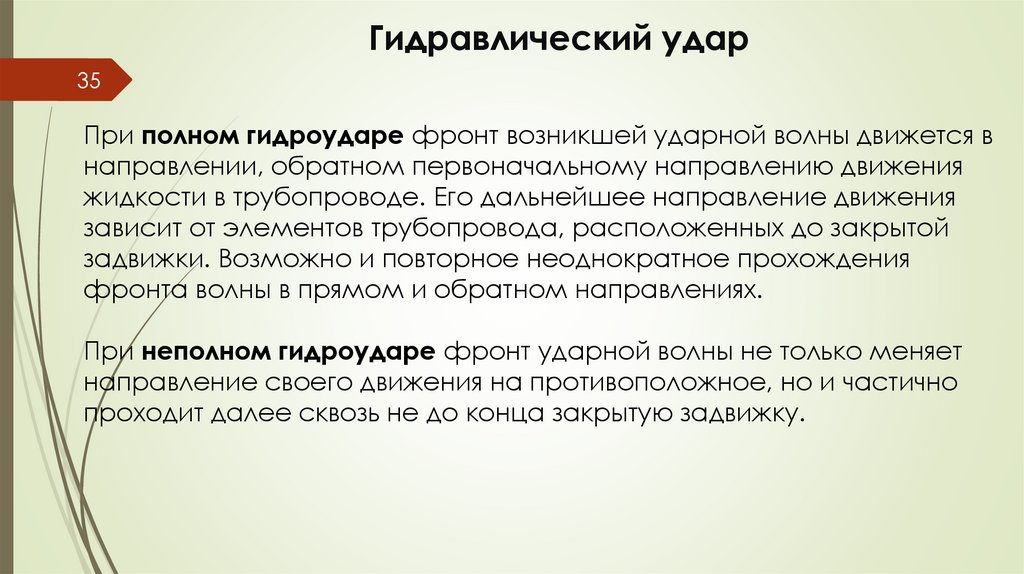

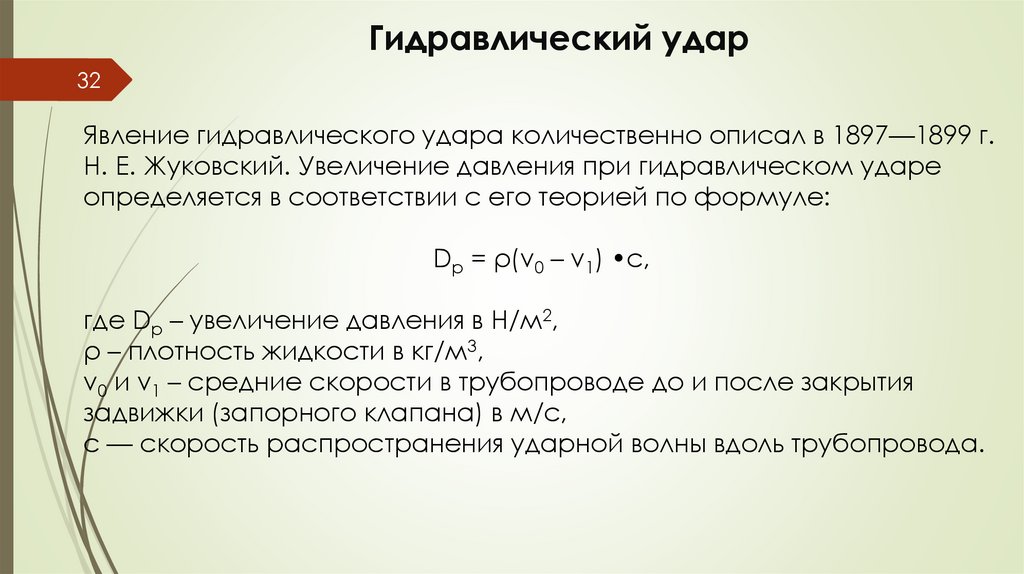

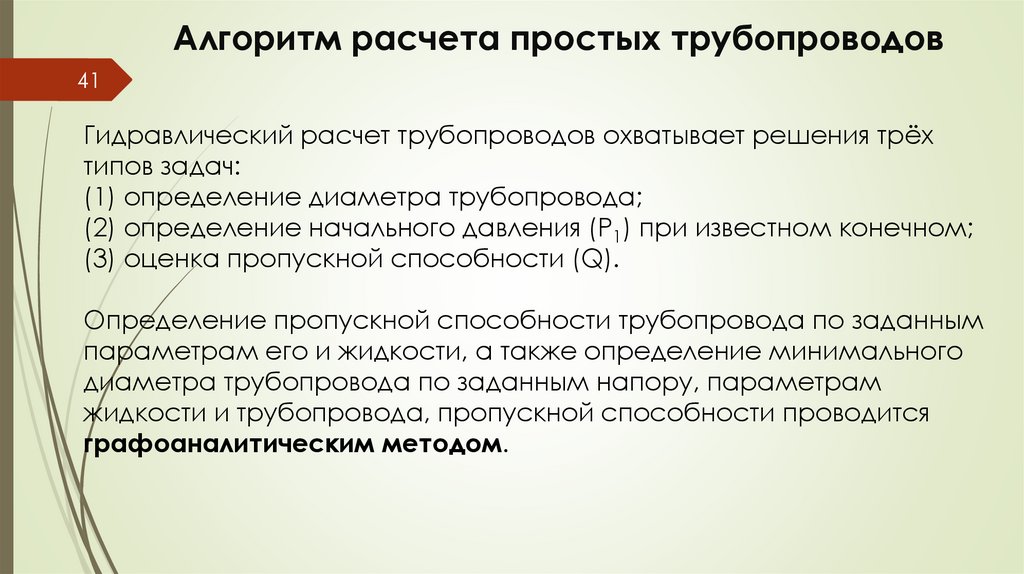

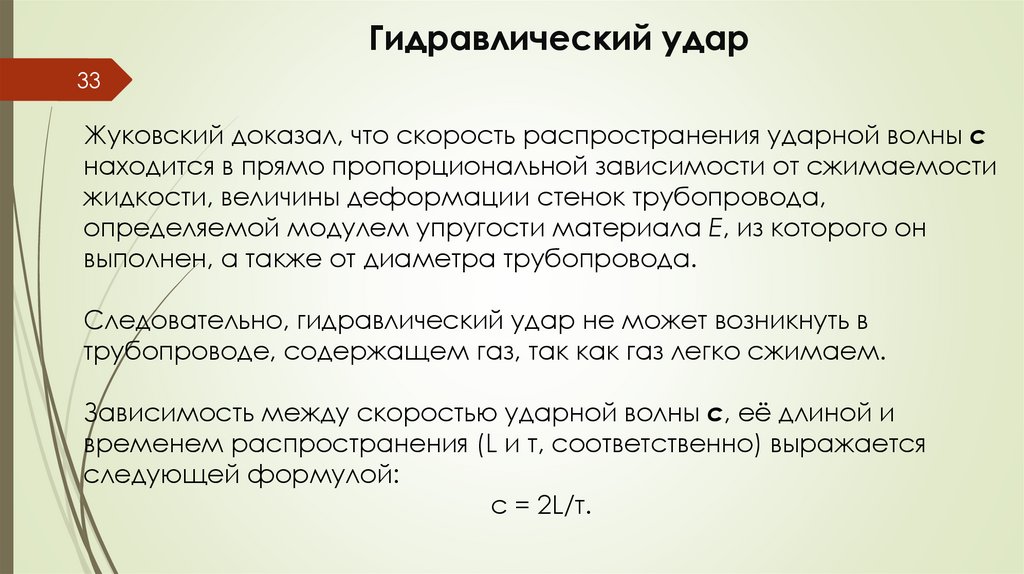

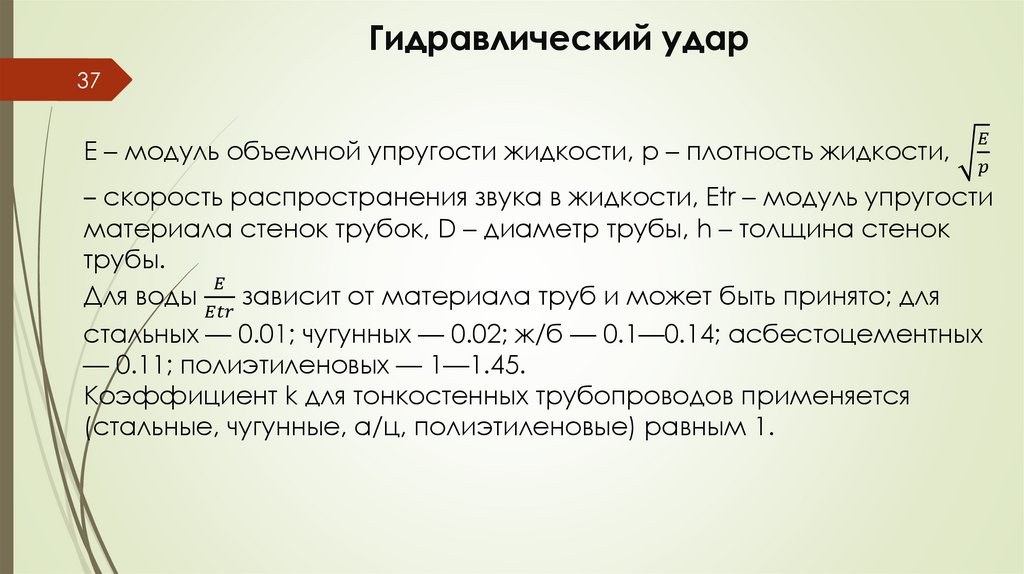

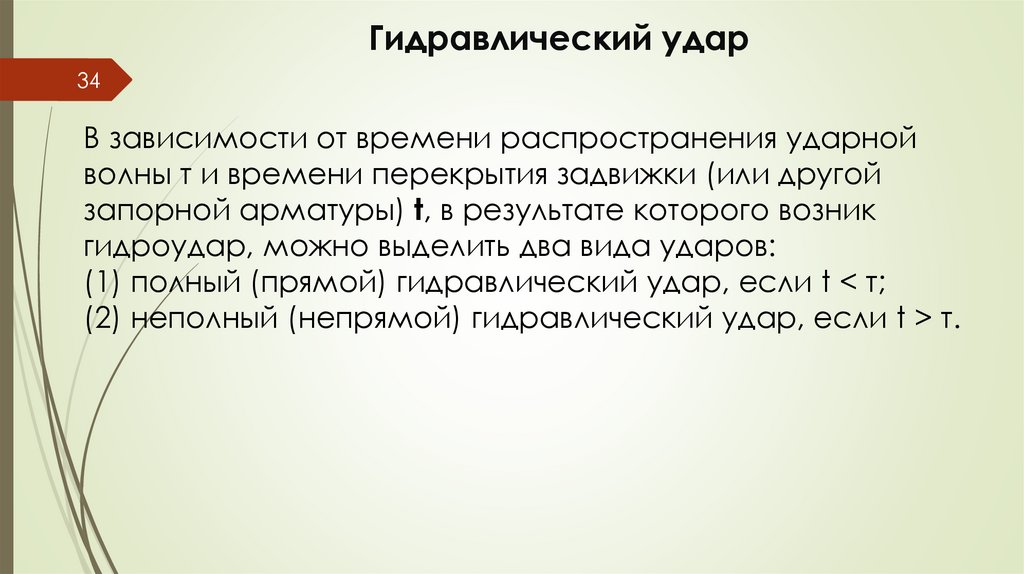

1. Лекция № 3 Движение по трубопроводам

2. Гидравлические сопротивления в трубопроводах

2

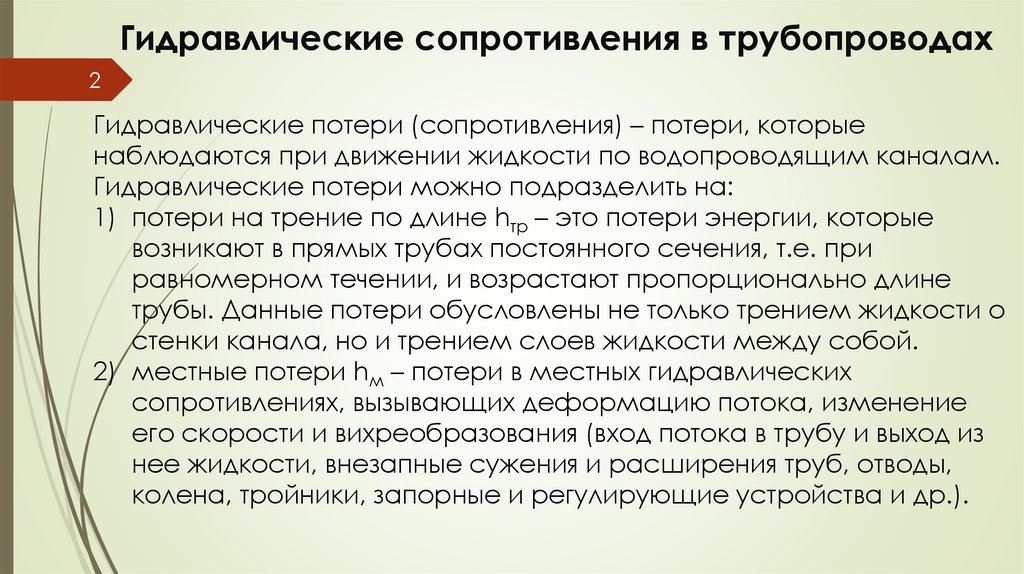

Гидравлические потери (сопротивления) – потери, которые
наблюдаются при движении жидкости по водопроводящим каналам.
Гидравлические потери можно подразделить на:
1) потери на трение по длине hтр – это потери энергии, которые
возникают в прямых трубах постоянного сечения, т.е. при
равномерном течении, и возрастают пропорционально длине
трубы. Данные потери обусловлены не только трением жидкости о
стенки канала, но и трением слоев жидкости между собой.

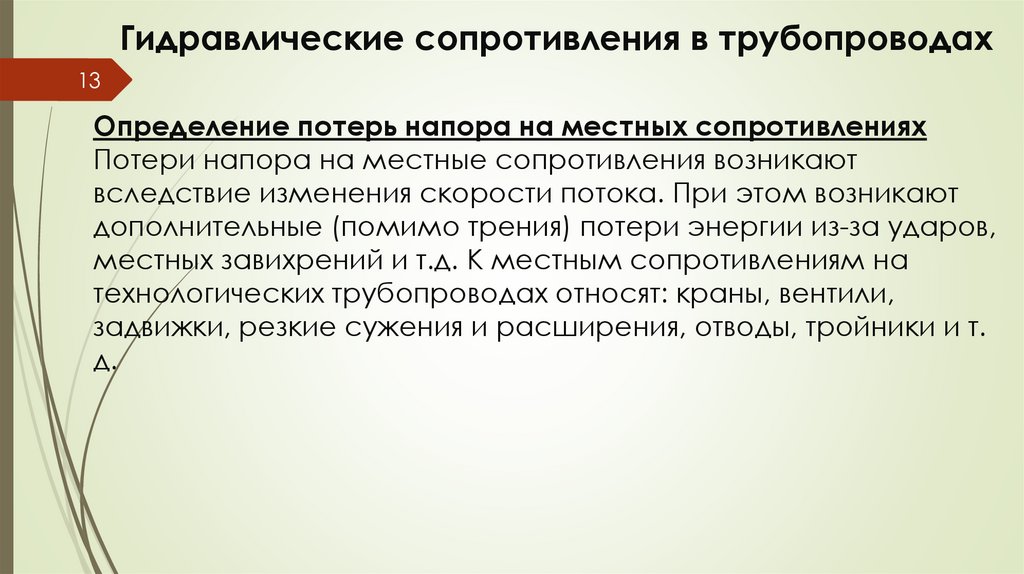

2) местные потери hм – потери в местных гидравлических
сопротивлениях, вызывающих деформацию потока, изменение
его скорости и вихреобразования (вход потока в трубу и выход из
нее жидкости, внезапные сужения и расширения труб, отводы,
колена, тройники, запорные и регулирующие устройства и др.).

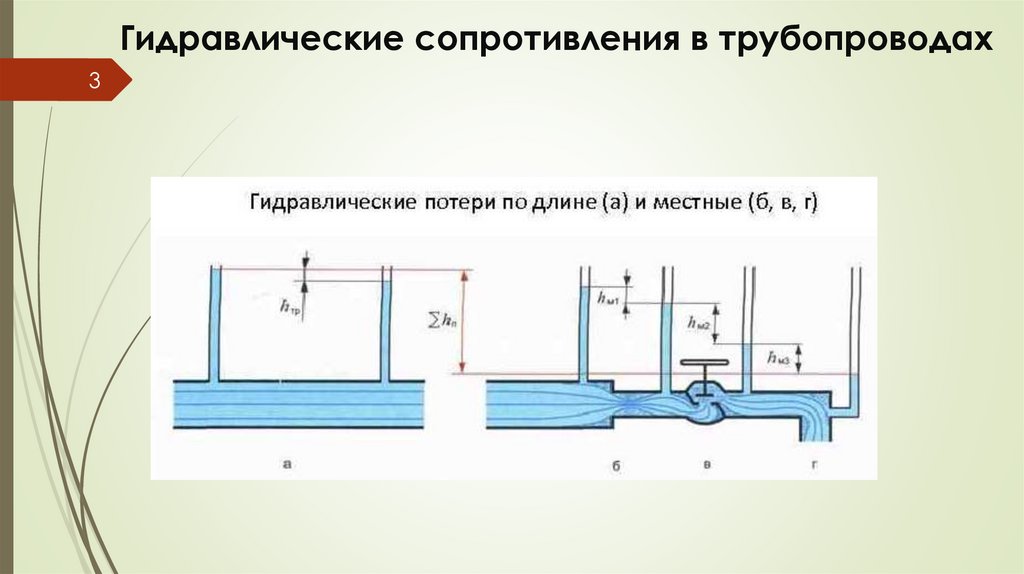

3. Гидравлические сопротивления в трубопроводах

3

4. Гидравлические сопротивления в трубопроводах

4

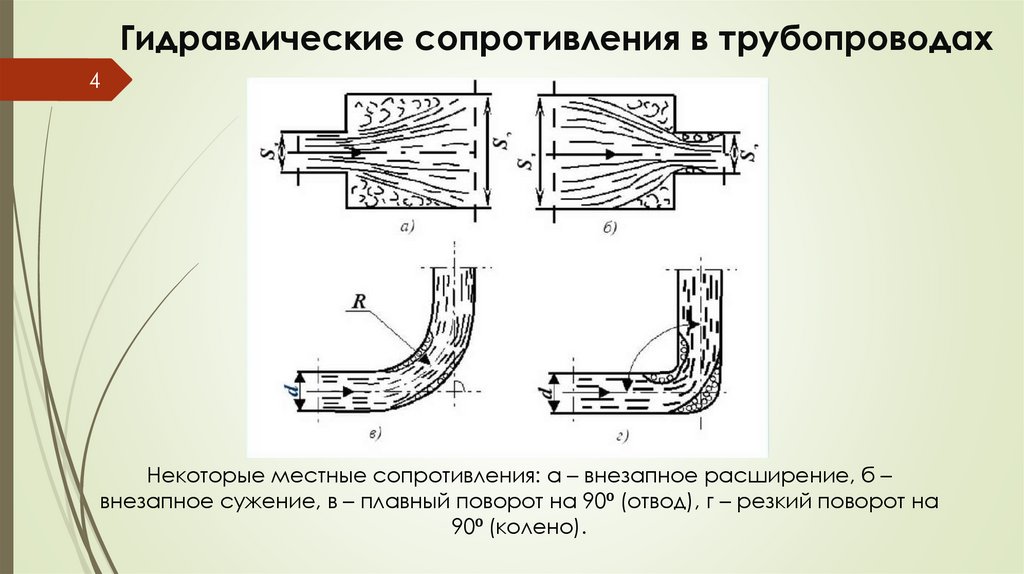

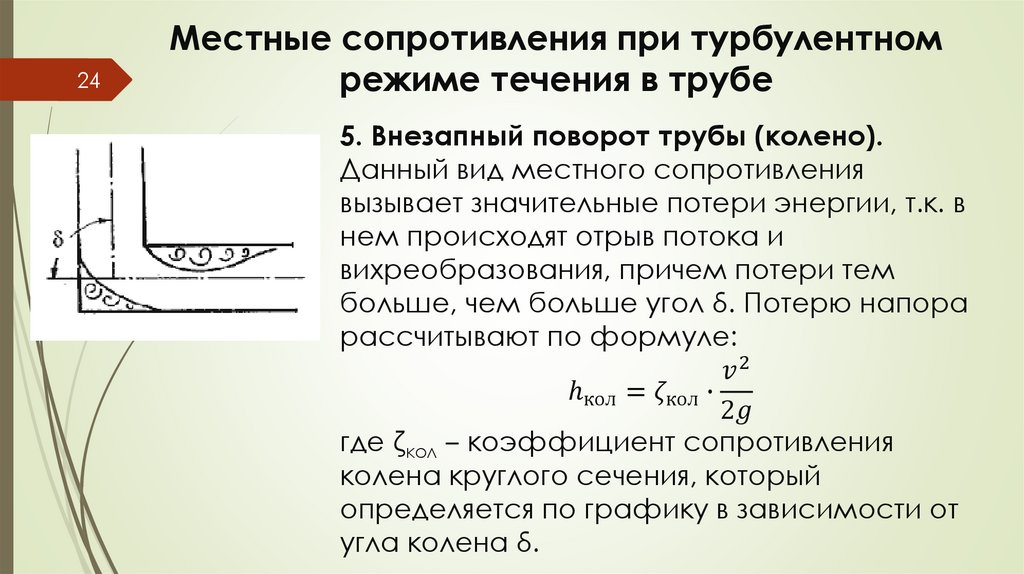

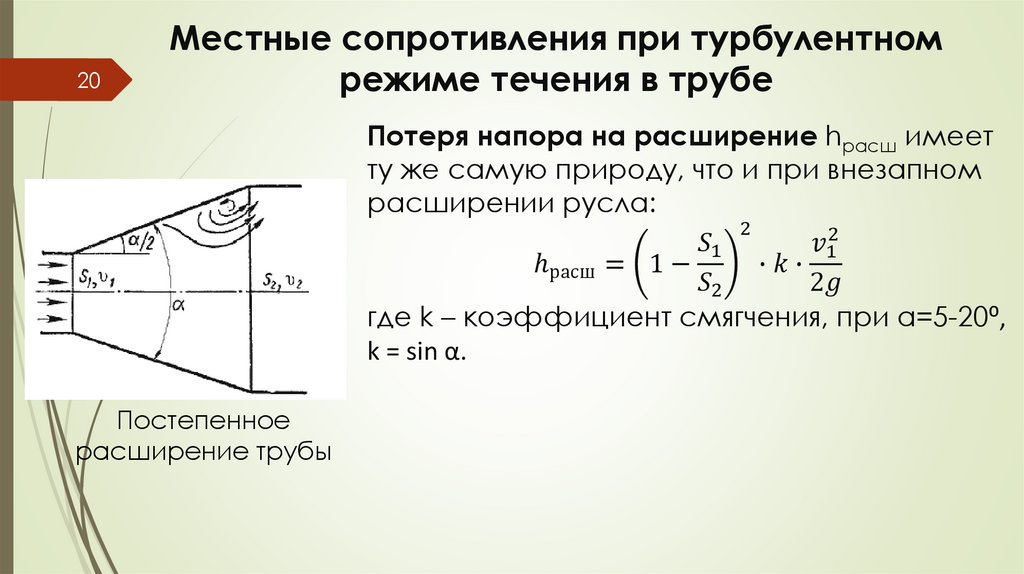

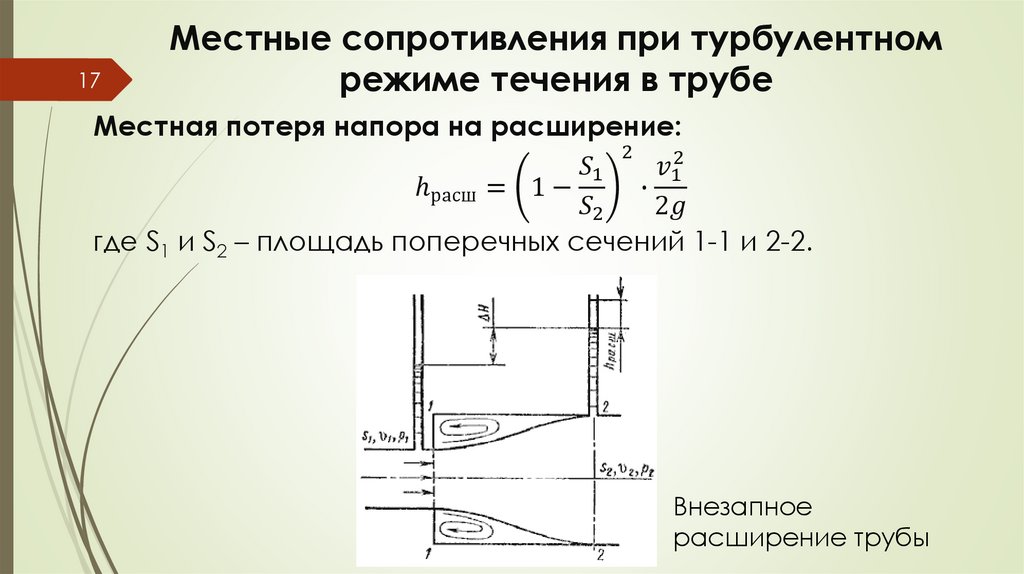

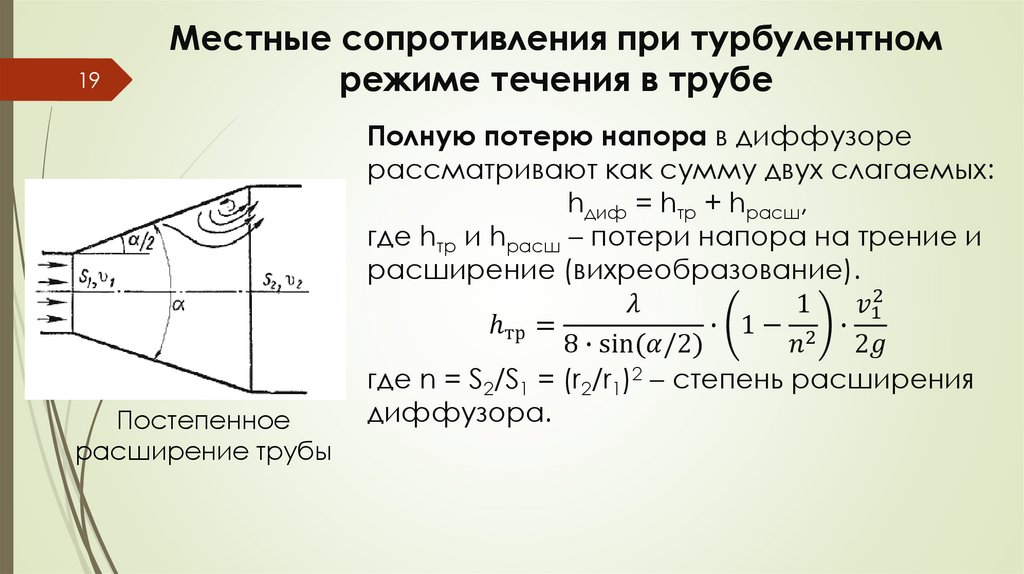

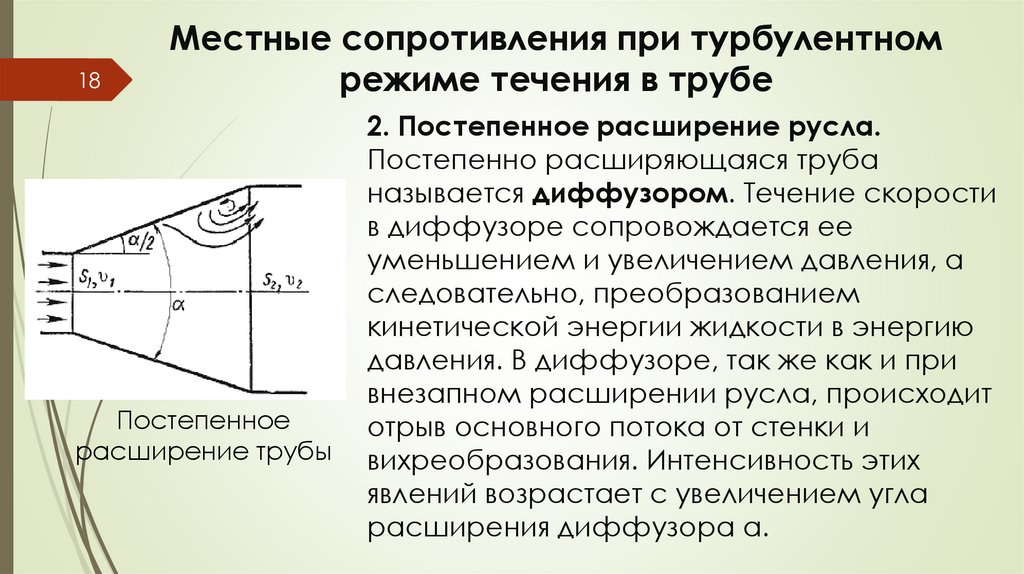

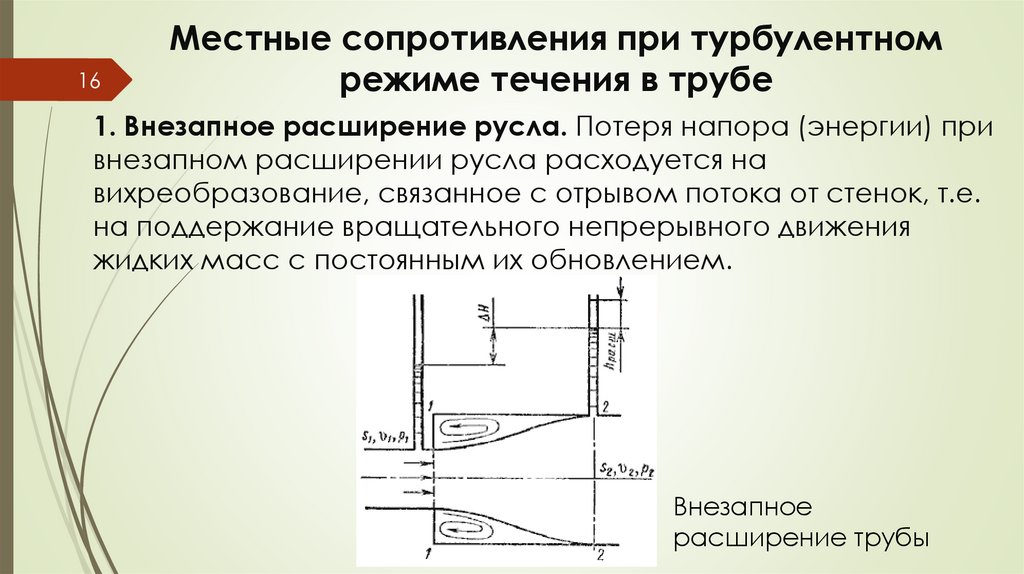

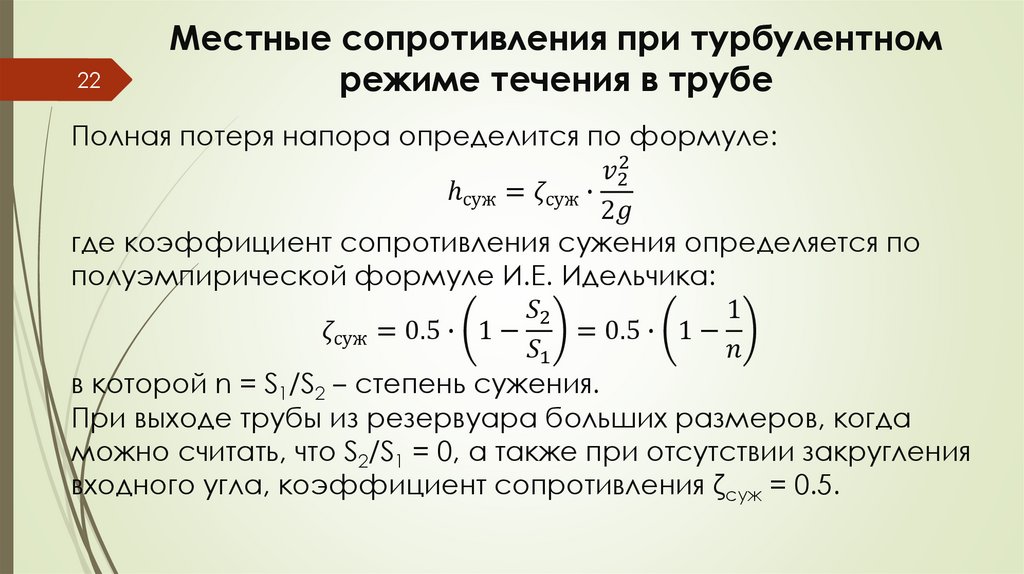

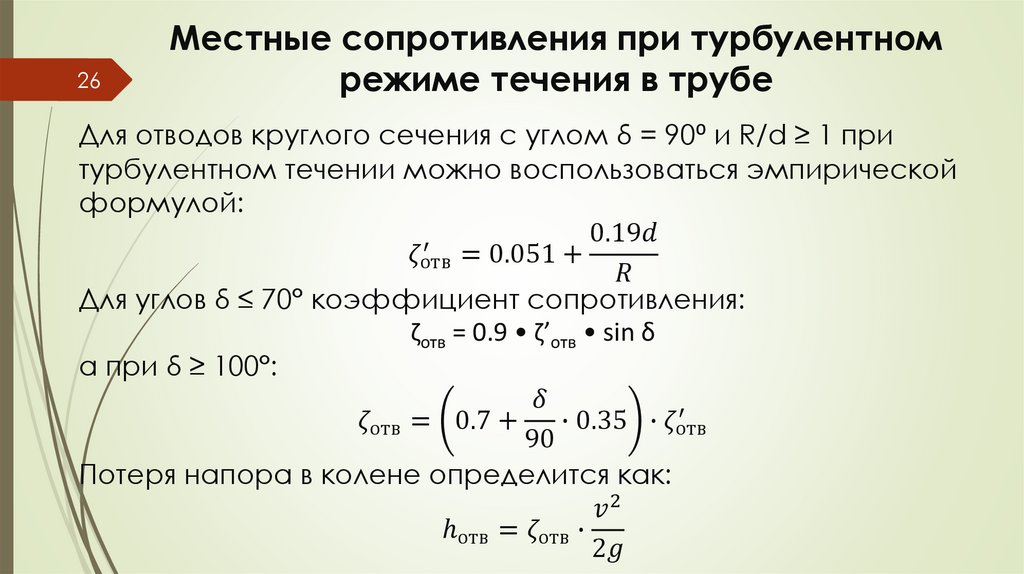

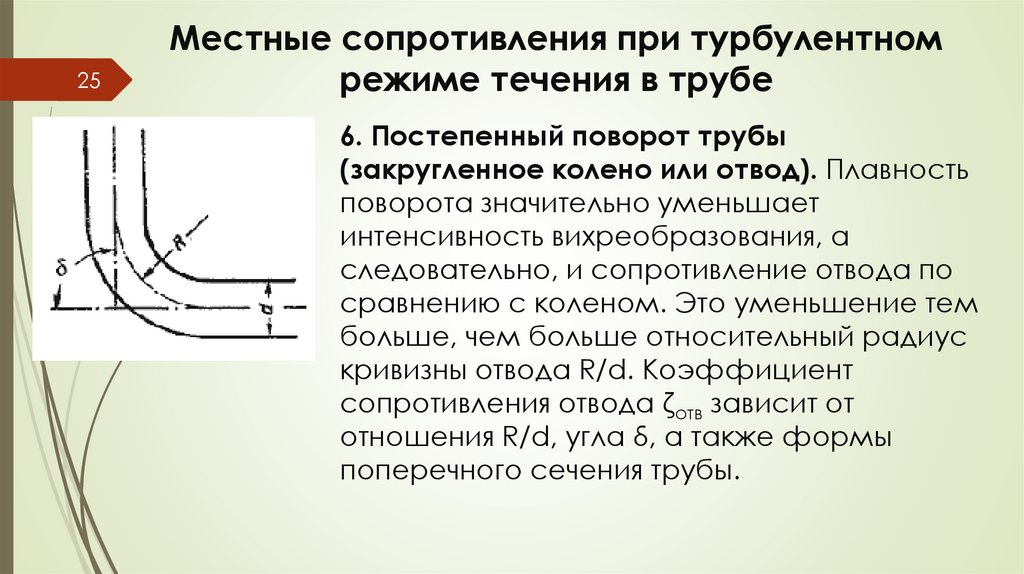

Некоторые местные сопротивления: а – внезапное расширение, б –
внезапное сужение, в – плавный поворот на 90⁰ (отвод), г – резкий поворот на
90⁰ (колено).

5. Гидравлические сопротивления в трубопроводах

5

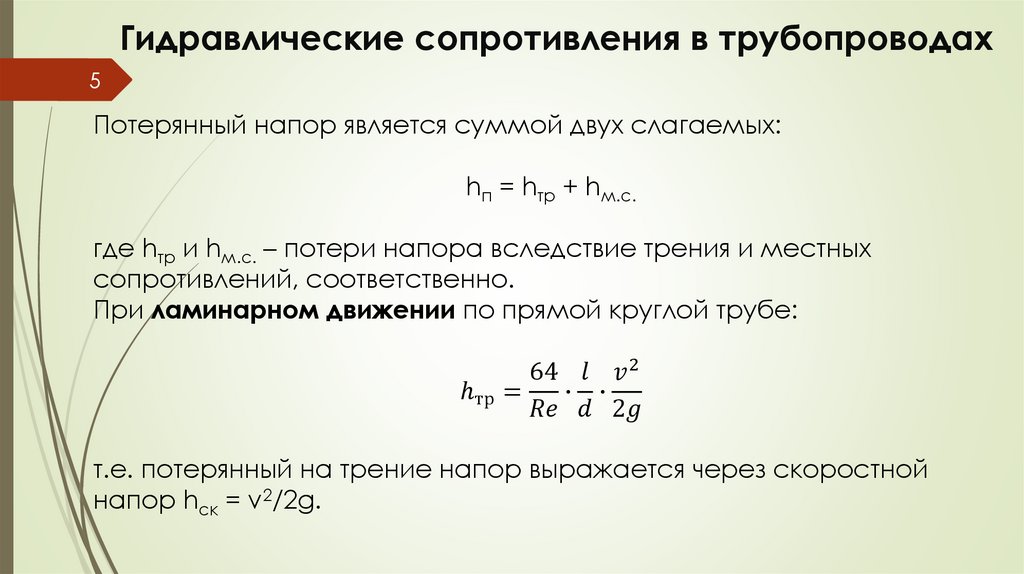

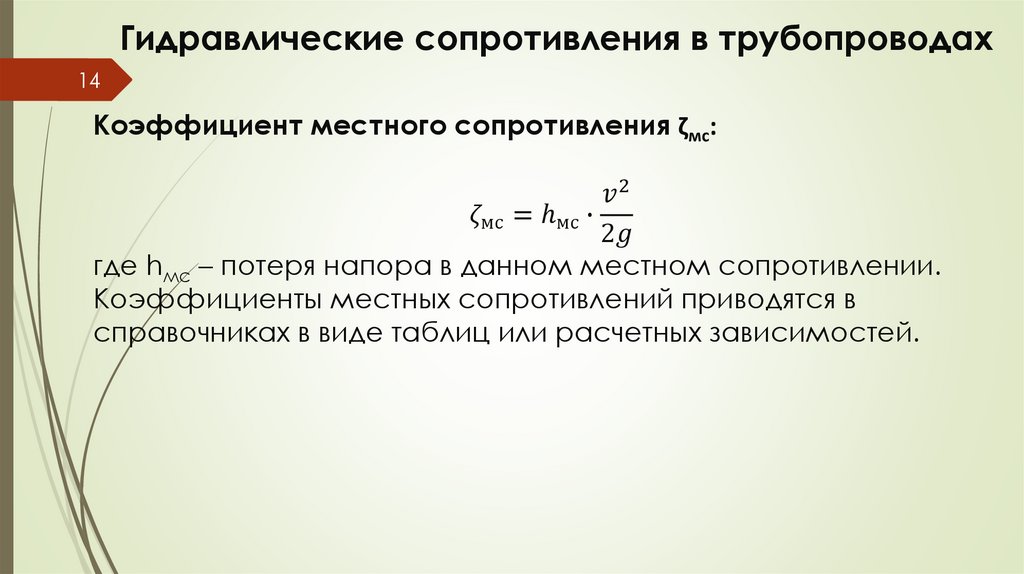

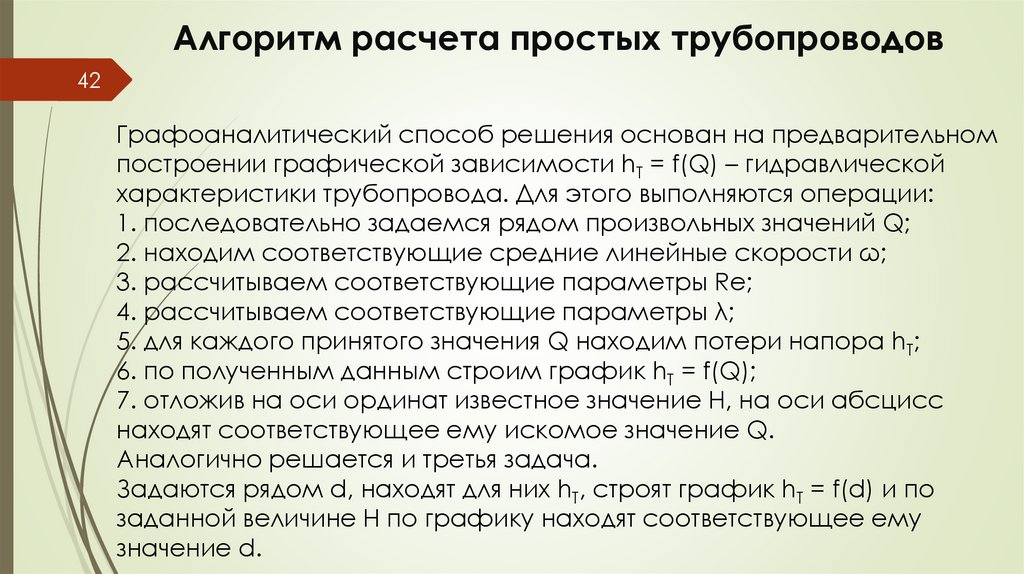

Потерянный напор является суммой двух слагаемых:
hп = hтр + hм.с.
где hтр и hм.с. – потери напора вследствие трения и местных
сопротивлений, соответственно.

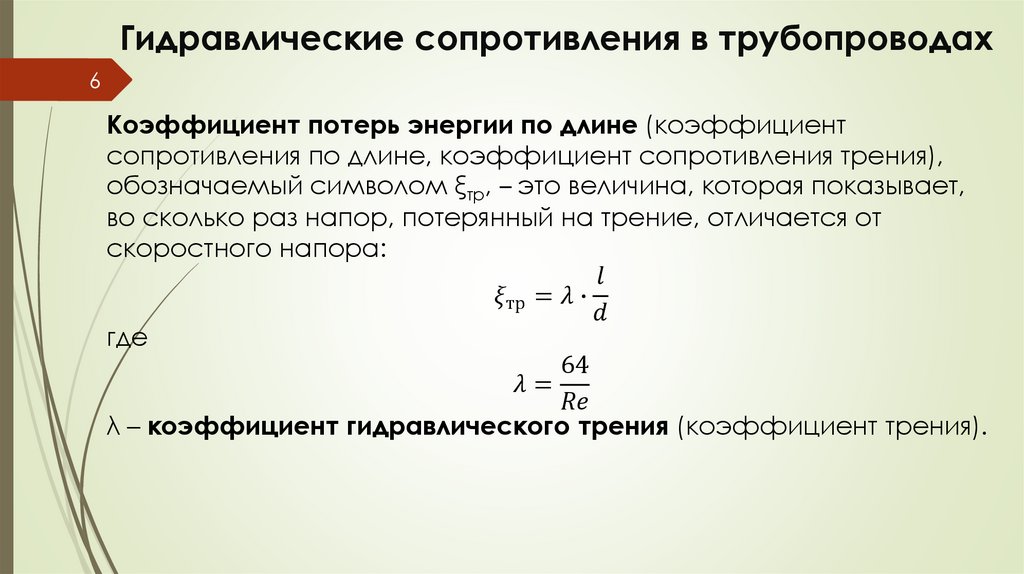

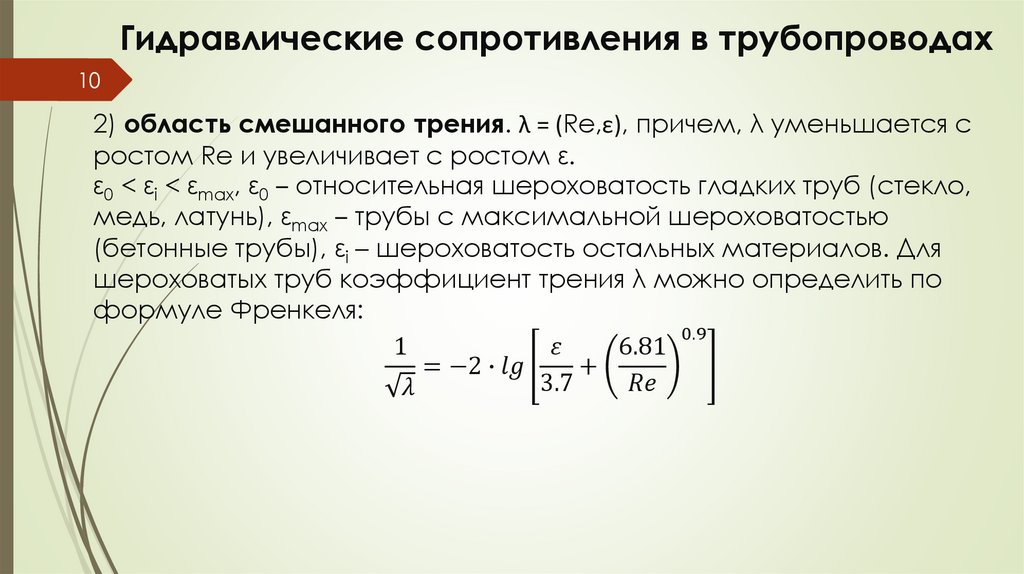

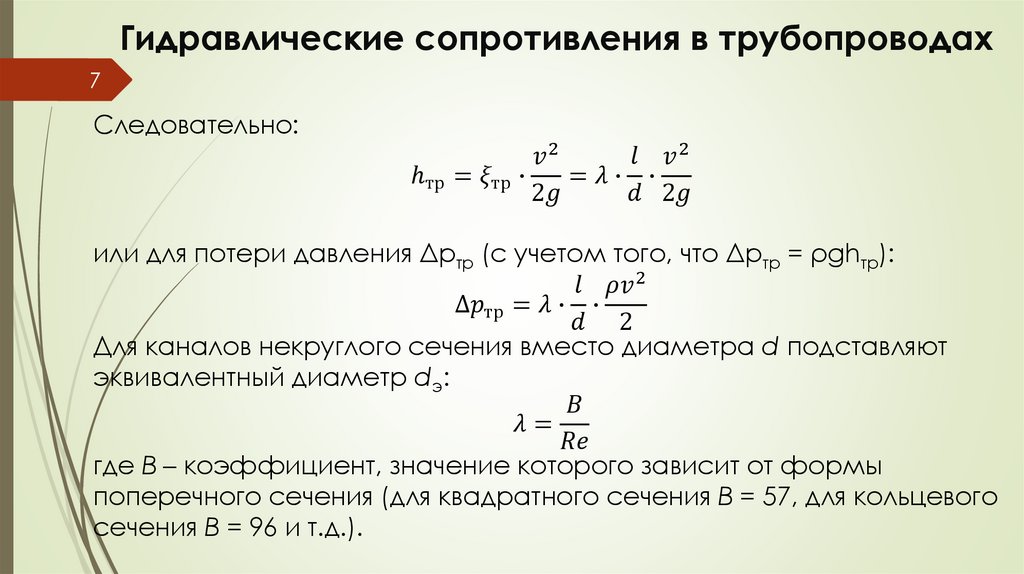

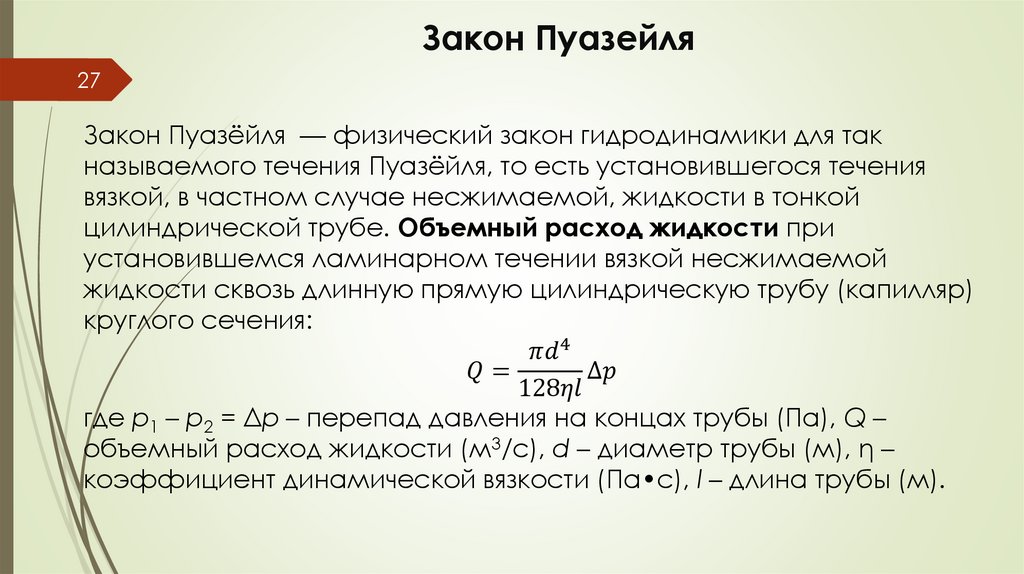

При ламинарном движении по прямой круглой трубе:
64
