Электрический ток, условия его существования. Источники электрического тока

1.

Электрический ток,
условия его
существования.
Источники электрического
тока
Урок №2.7

2.

Электрический ток.

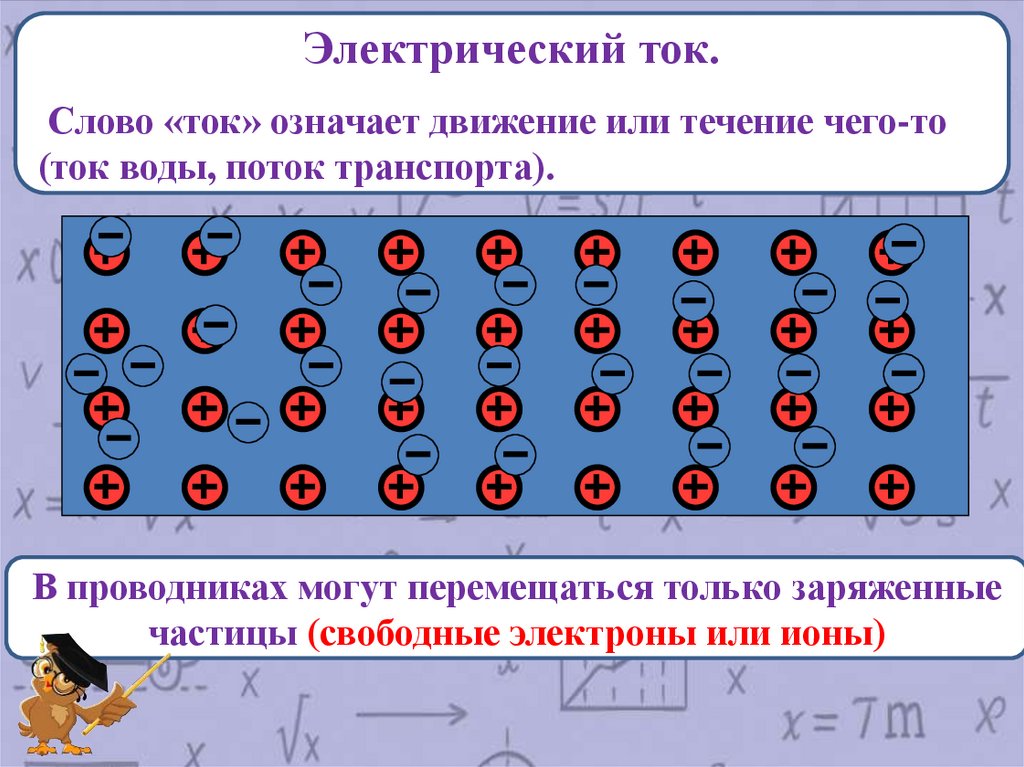

Слово «ток» означает движение или течение чего-то
(ток воды, поток транспорта).
В проводниках могут перемещаться только заряженные
частицы (свободные электроны или ионы)

3.

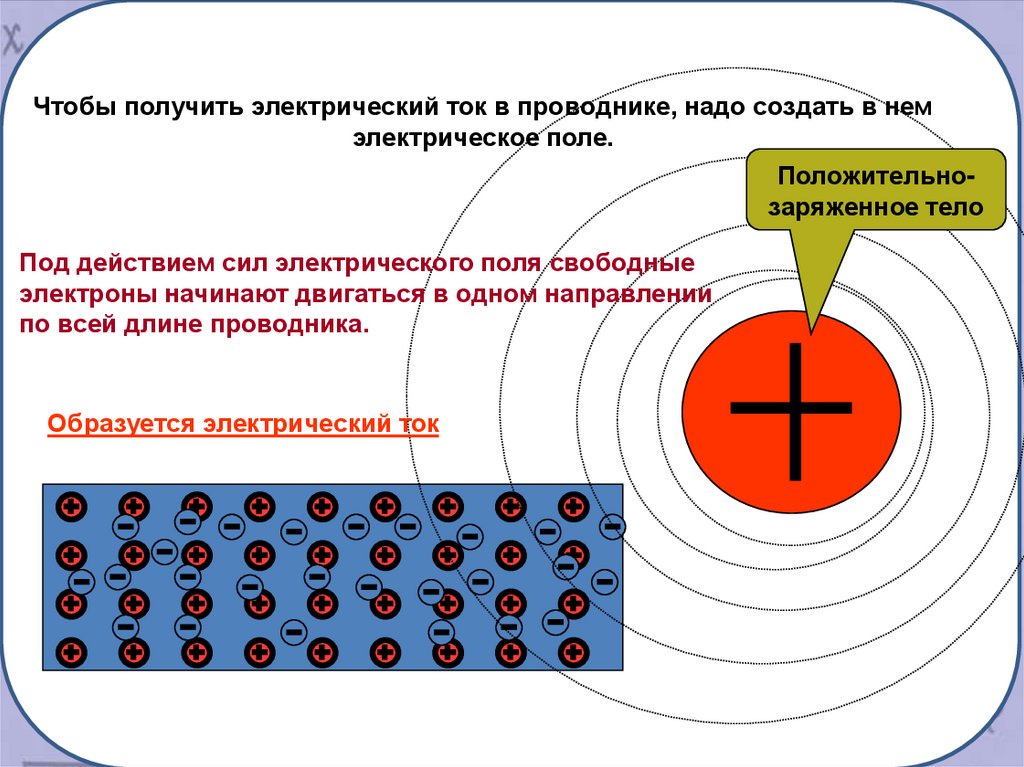

Чтобы получить электрический ток в проводнике, надо создать в нем
электрическое поле.
Положительнозаряженное тело
Под действием сил электрического поля свободные
электроны начинают двигаться в одном направлении
по всей длине проводника.
Образуется электрический ток

4.

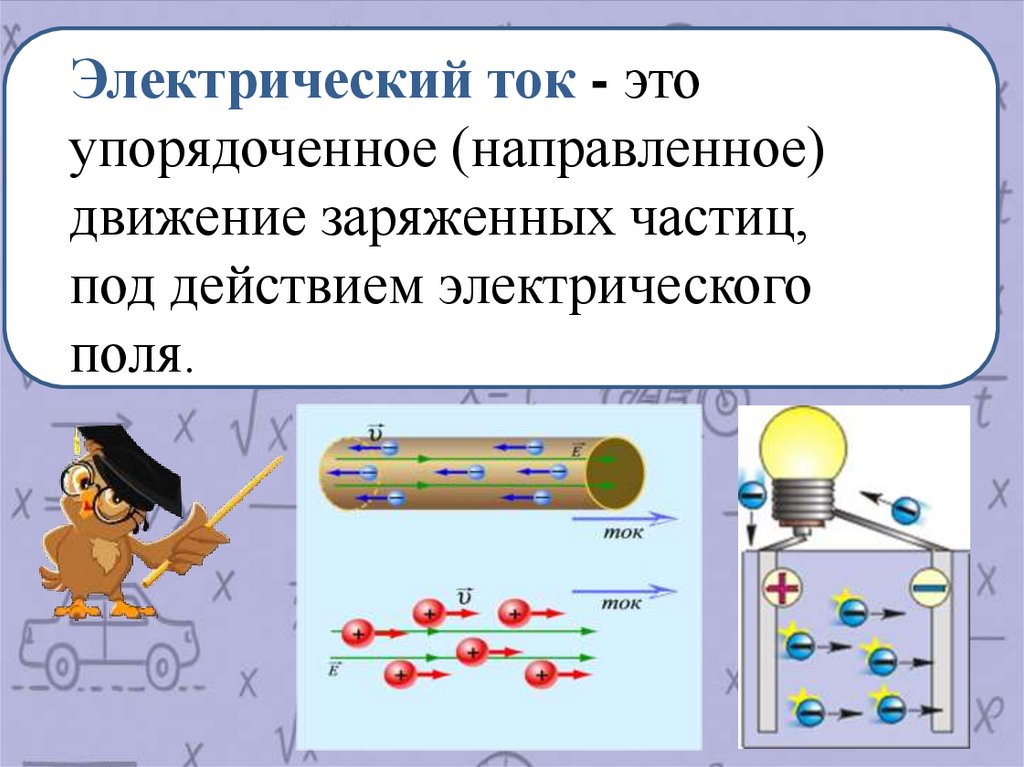

Электрический ток - это
упорядоченное (направленное)
движение заряженных частиц,
под действием электрического
поля.

5.

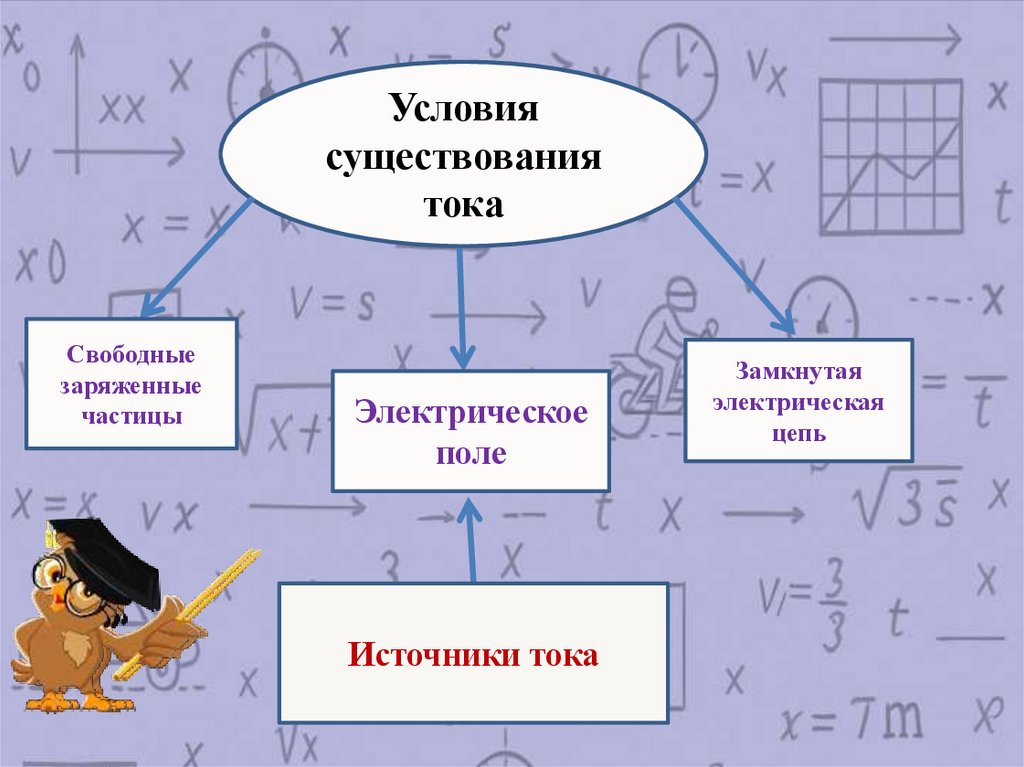

Условия
существования
тока
Свободные
заряженные
частицы
Электрическое
поле
Источники тока
Замкнутая
электрическая
цепь

6.

Источник тока – устройство, в
котором любой вид энергии
превращается в электрическую.
Выполняется работа по разделению
зарядов на + и –

7.

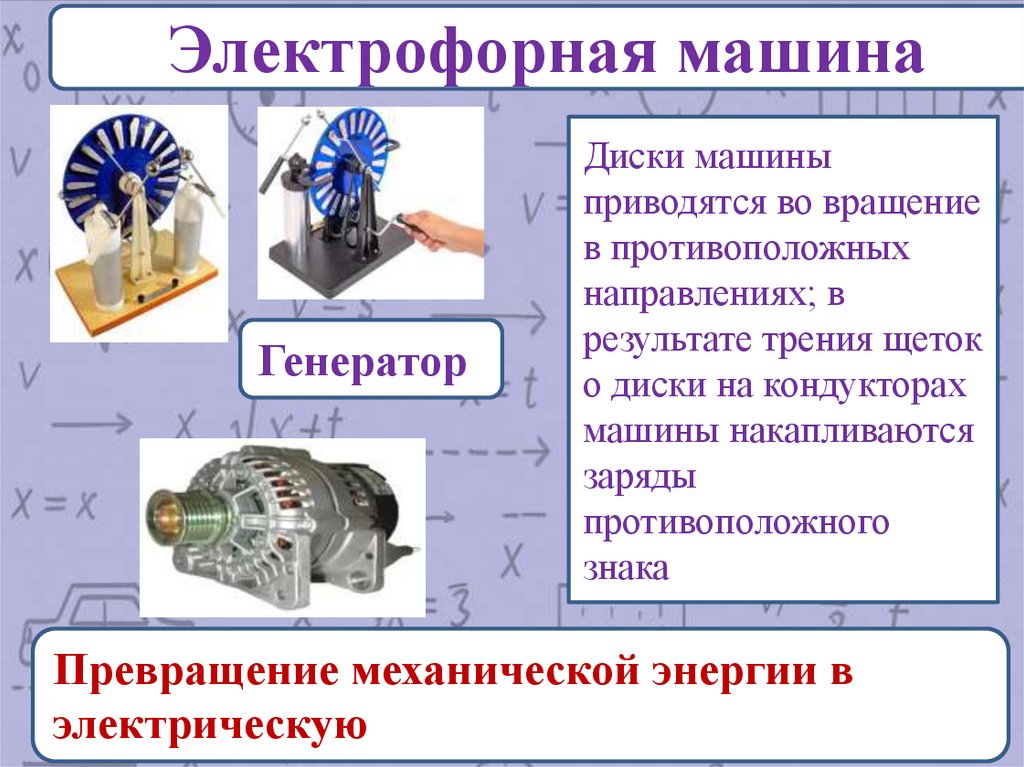

Электрофорная машина
Генератор
Диски машины
приводятся во вращение
в противоположных
направлениях; в
результате трения щеток
о диски на кондукторах
машины накапливаются
заряды
противоположного
знака
Превращение механической энергии в
электрическую

8.

Термопара

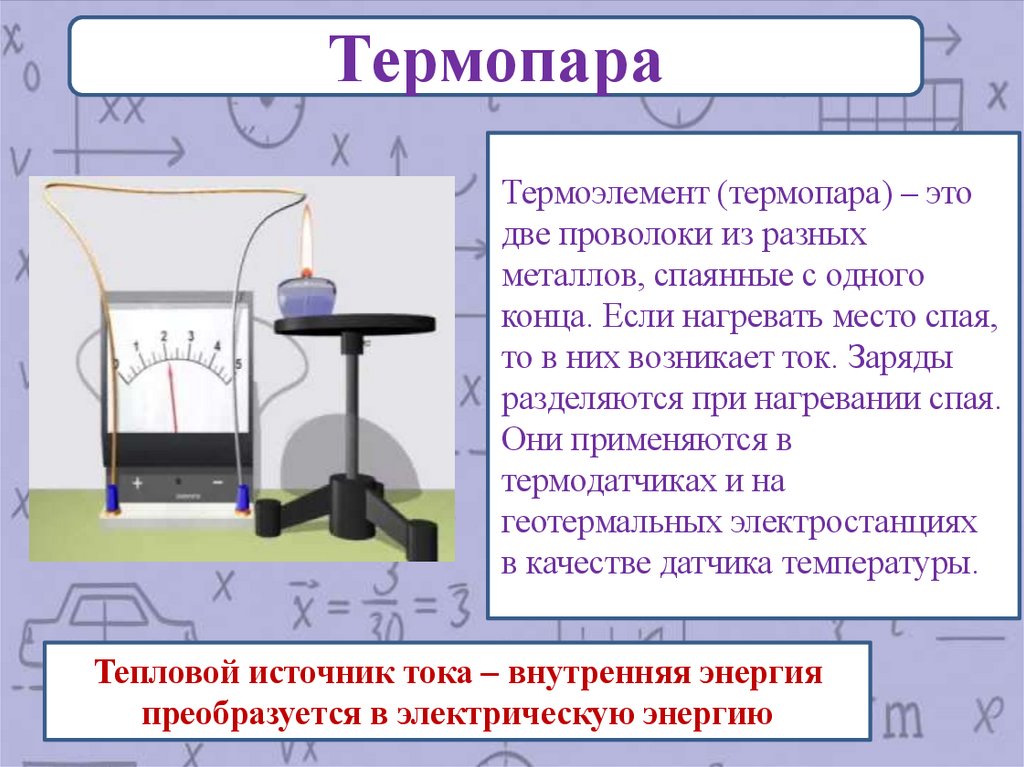

Термоэлемент (термопара) – это
две проволоки из разных
металлов, спаянные с одного
конца. Если нагревать место спая,
то в них возникает ток. Заряды
разделяются при нагревании спая.
Они применяются в
термодатчиках и на
геотермальных электростанциях
в качестве датчика температуры.
Тепловой источник тока – внутренняя энергия
преобразуется в электрическую энергию

9.

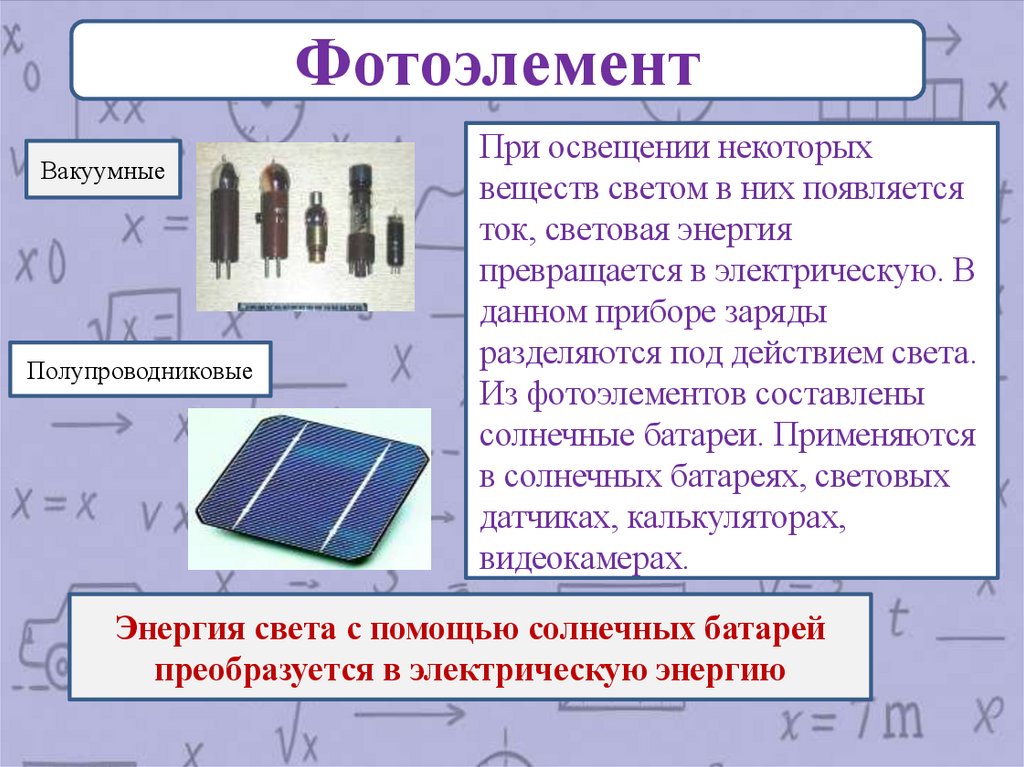

Фотоэлемент
Вакуумные
Полупроводниковые
При освещении некоторых
веществ светом в них появляется
ток, световая энергия
превращается в электрическую. В
данном приборе заряды
разделяются под действием света.
Из фотоэлементов составлены
солнечные батареи. Применяются
в солнечных батареях, световых
датчиках, калькуляторах,
видеокамерах.
Энергия света с помощью солнечных батарей
преобразуется в электрическую энергию

10.

Гальванические элементы

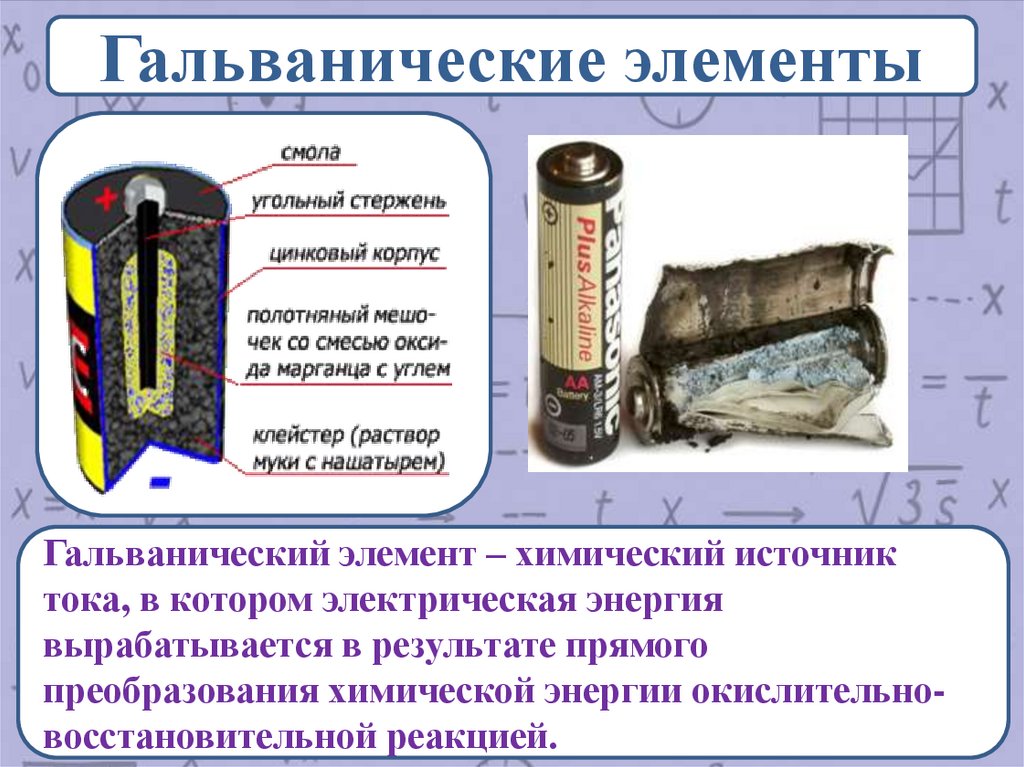

Гальванический элемент – химический источник
тока, в котором электрическая энергия
вырабатывается в результате прямого
преобразования химической энергии окислительновосстановительной реакцией.

11.

Аккумулятор

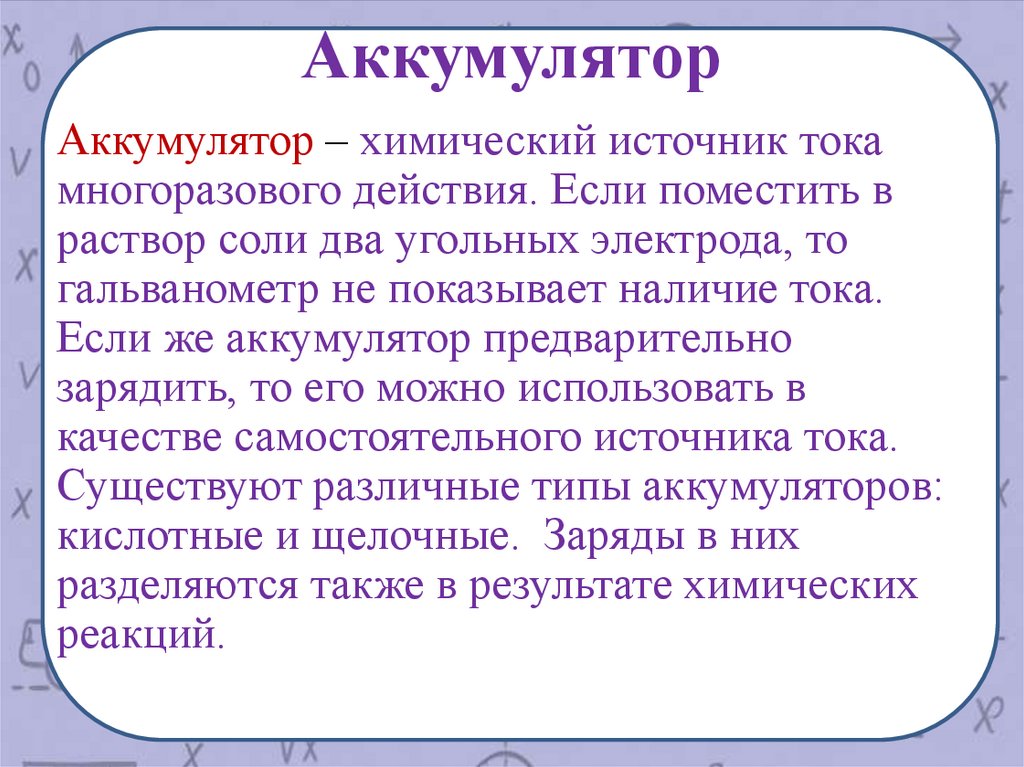

Аккумулятор – химический источник тока
многоразового действия. Если поместить в
раствор соли два угольных электрода, то
гальванометр не показывает наличие тока.
Если же аккумулятор предварительно
зарядить, то его можно использовать в
качестве самостоятельного источника тока.
Существуют различные типы аккумуляторов:
кислотные и щелочные. Заряды в них
разделяются также в результате химических
реакций.

12.

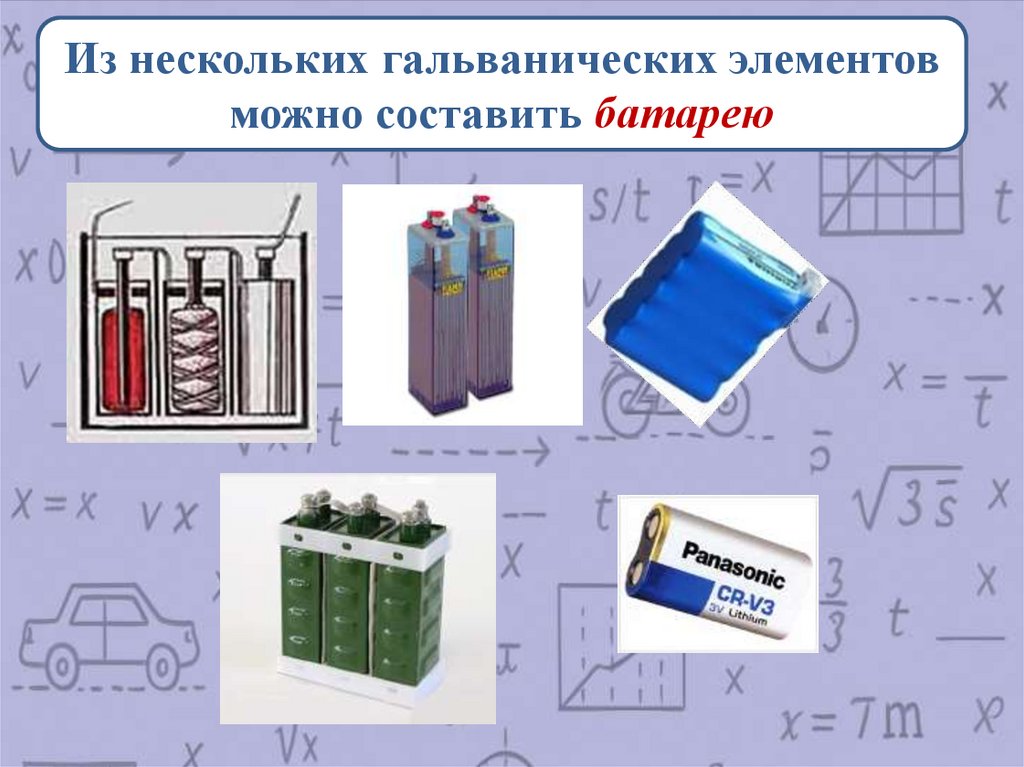

.Из нескольких гальванических элементов
можно составить батарею

13.

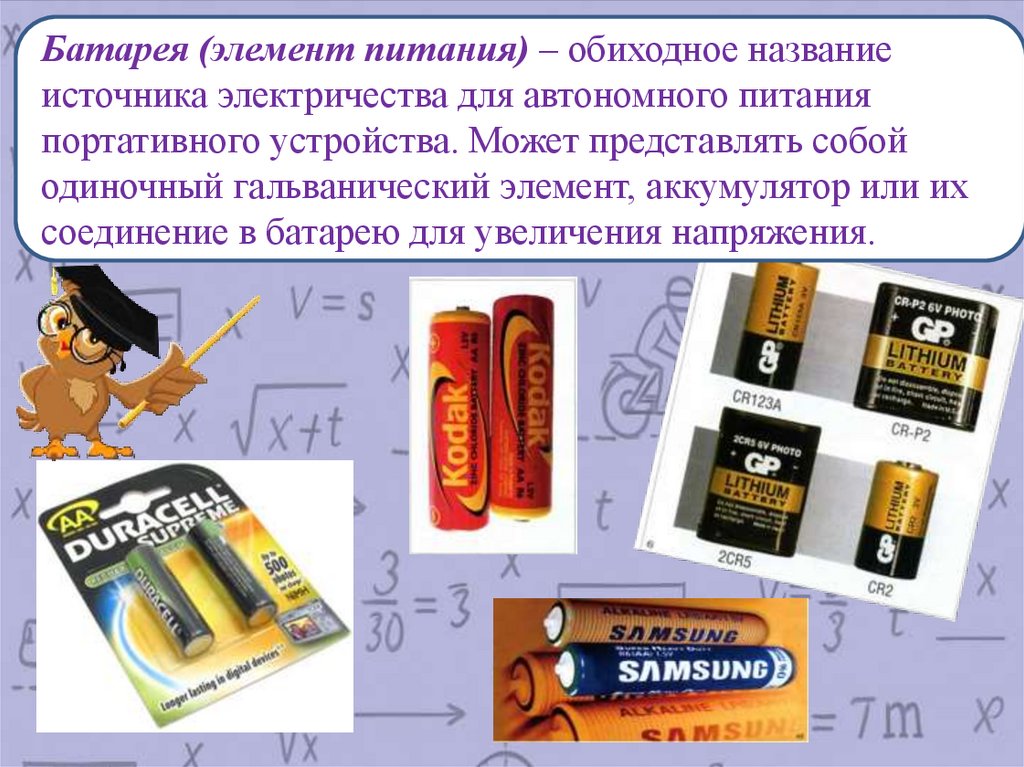

Батарея (элемент питания) – обиходное название
источника электричества для автономного питания
портативного устройства. Может представлять собой
одиночный гальванический элемент, аккумулятор или их
соединение в батарею для увеличения напряжения.

14.

Электрофорная
машина
Механическа
я
Генератор
Источники
тока
Термопара
Тепловая
Фотоэлемент
Световая
Гальванический
элемент
Аккумулятор
Герметические
малогабаритные
аккумуляторы
Химическая

15.

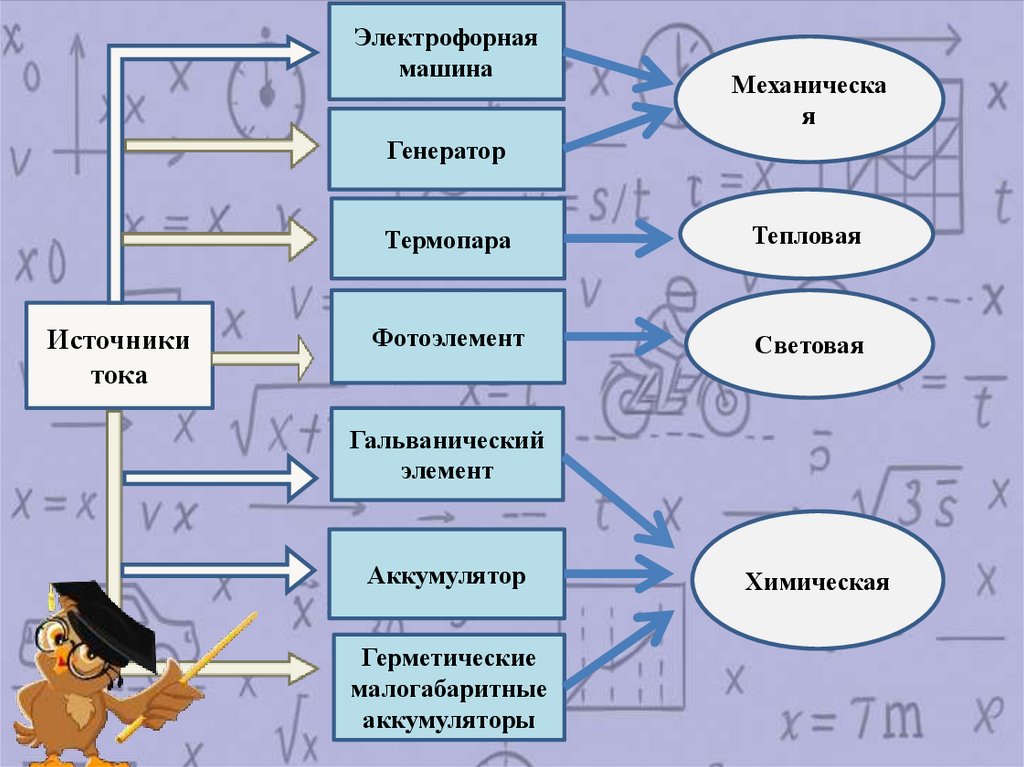

Классификация источников тока
Источник тока
Фотоэлемент
Способ
разделения
зарядов
Действие света
Применение
Солнечные батареи
Измерение
Термоэлемент Нагревание спаев
температуры
Совершение
Производство
Электромеханимеханической
промышленной
ческий генератор
работы
электрической энергии
Гальванический
Химическая
Фонарики,
элемент
реакция
радиоприемники
Аккумулятор
Химическая
Автомобили
реакция
15
