Презентация_Краснов_Эмиль_Датсун (2)

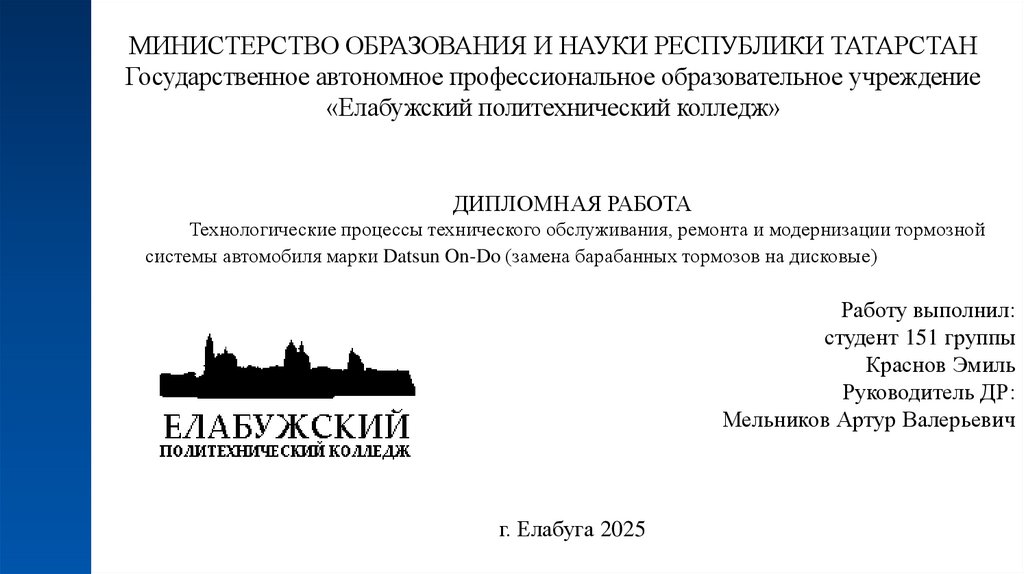

1.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ ТАТАРСТАН
Государственное автономное профессиональное образовательное учреждение
«Елабужский политехнический колледж»
ДИПЛОМНАЯ РАБОТА
Технологические процессы технического обслуживания, ремонта и модернизации тормозной
системы автомобиля марки Datsun On-Do (замена барабанных тормозов на дисковые)
Работу выполнил:
студент 151 группы
Краснов Эмиль
Руководитель ДР:
Мельников Артур Валерьевич
г. Елабуга 2025

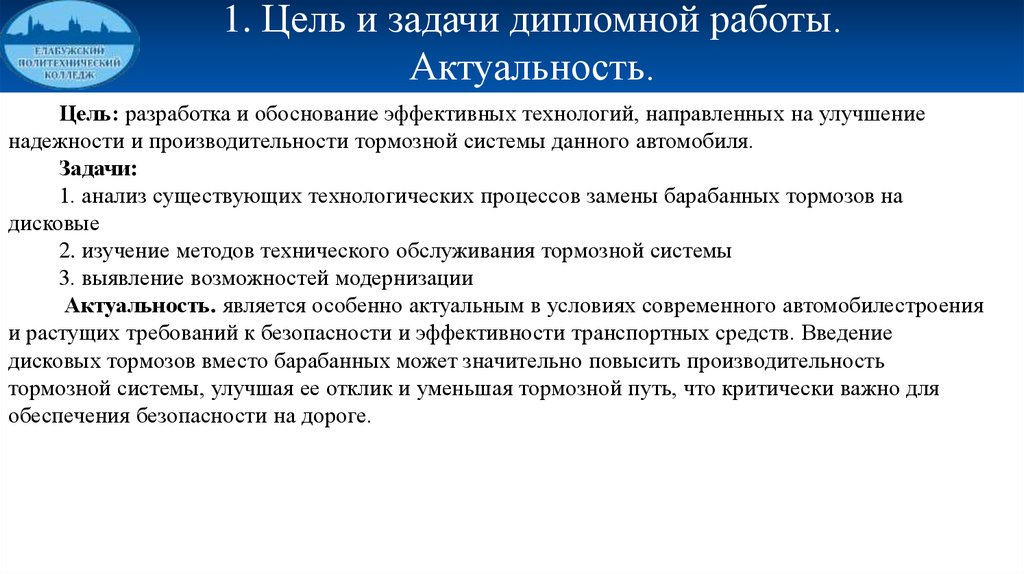

2.

1. Цель и задачи дипломной работы.
Актуальность.
Цель: разработка и обоснование эффективных технологий, направленных на улучшение
надежности и производительности тормозной системы данного автомобиля.
Задачи:
1. анализ существующих технологических процессов замены барабанных тормозов на
дисковые
2. изучение методов технического обслуживания тормозной системы
3. выявление возможностей модернизации
Актуальность. является особенно актуальным в условиях современного автомобилестроения
и растущих требований к безопасности и эффективности транспортных средств. Введение
дисковых тормозов вместо барабанных может значительно повысить производительность
тормозной системы, улучшая ее отклик и уменьшая тормозной путь, что критически важно для
обеспечения безопасности на дороге.

3.

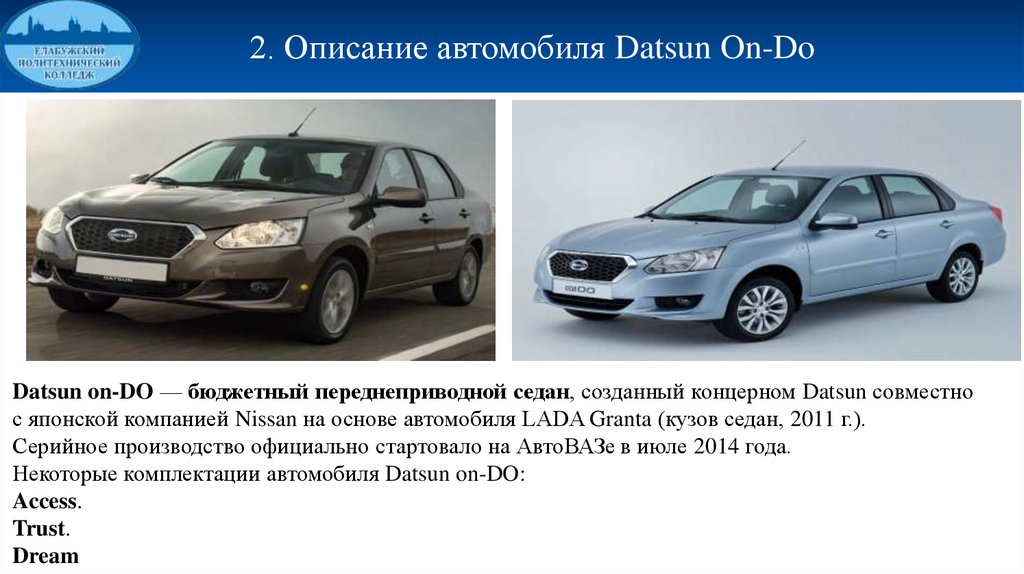

2. Описание автомобиля Datsun On-Do
Datsun on-DO — бюджетный переднеприводной седан, созданный концерном Datsun совместно
с японской компанией Nissan на основе автомобиля LADA Granta (кузов седан, 2011 г.).
Серийное производство официально стартовало на АвтоВАЗе в июле 2014 года.
Некоторые комплектации автомобиля Datsun on-DO:
Access.
Trust.
Dream

4.

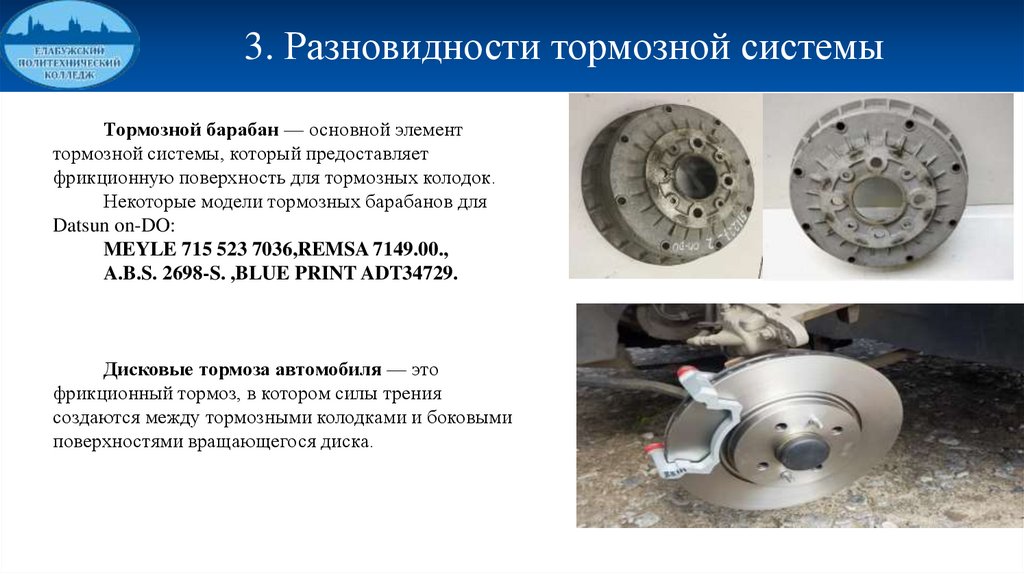

3. Разновидности тормозной системы
Тормозной барабан — основной элемент
тормозной системы, который предоставляет
фрикционную поверхность для тормозных колодок.
Некоторые модели тормозных барабанов для
Datsun on-DO:
MEYLE 715 523 7036,REMSA 7149.00.,
A.B.S. 2698-S. ,BLUE PRINT ADT34729.
Дисковые тормоза автомобиля — это
фрикционный тормоз, в котором силы трения
создаются между тормозными колодками и боковыми
поверхностями вращающегося диска.

5.

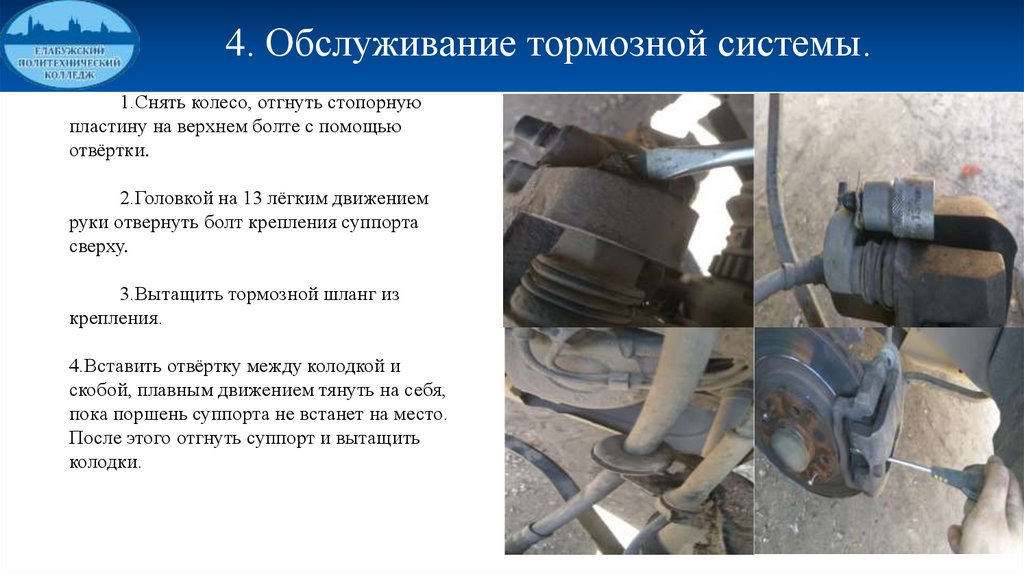

4. Обслуживание тормозной системы.
1.Снять колесо, отгнуть стопорную
пластину на верхнем болте с помощью
отвёртки.
2.Головкой на 13 лёгким движением
руки отвернуть болт крепления суппорта
сверху.
3.Вытащить тормозной шланг из
крепления.
4.Вставить отвёртку между колодкой и
скобой, плавным движением тянуть на себя,
пока поршень суппорта не встанет на место.
После этого отгнуть суппорт и вытащить
колодки.

6.

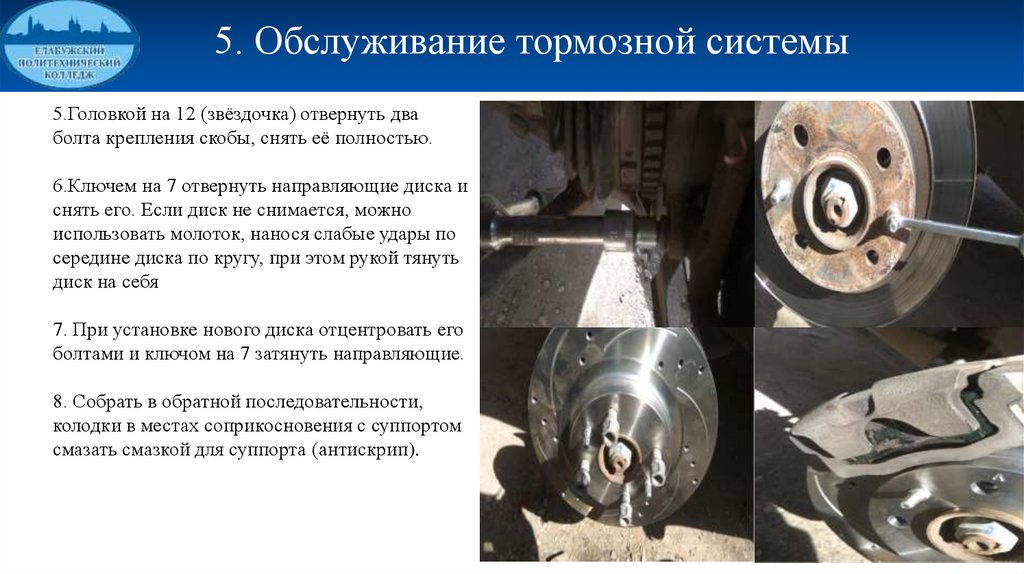

5. Обслуживание тормозной системы
5.Головкой на 12 (звёздочка) отвернуть два
болта крепления скобы, снять её полностью.
6.Ключем на 7 отвернуть направляющие диска и
снять его. Если диск не снимается, можно
использовать молоток, нанося слабые удары по
середине диска по кругу, при этом рукой тянуть
диск на себя
7. При установке нового диска отцентровать его
болтами и ключом на 7 затянуть направляющие.
8. Собрать в обратной последовательности,
колодки в местах соприкосновения с суппортом
смазать смазкой для суппорта (антискрип).

7.

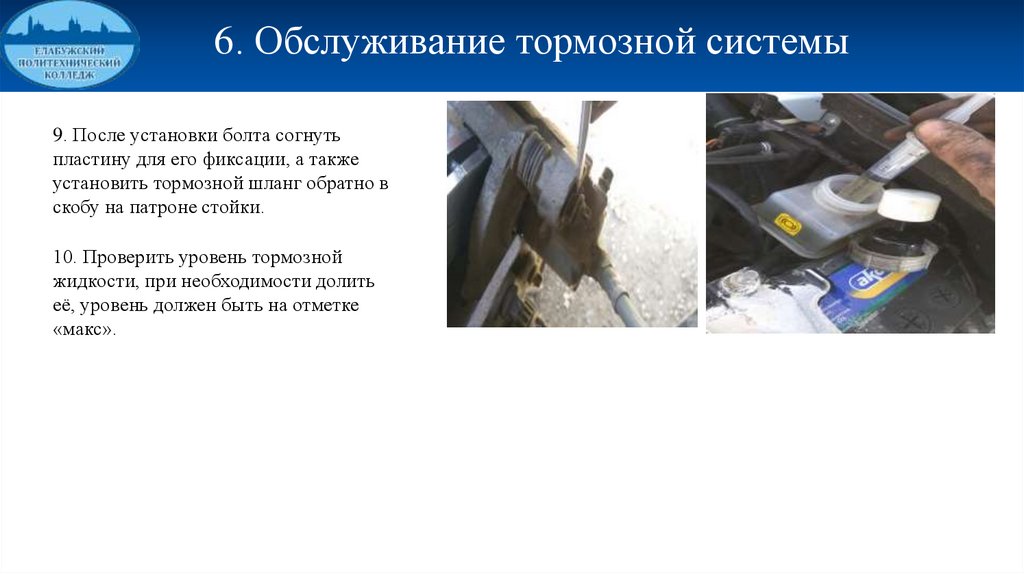

6. Обслуживание тормозной системы
9. После установки болта согнуть
пластину для его фиксации, а также
установить тормозной шланг обратно в
скобу на патроне стойки.
10. Проверить уровень тормозной
жидкости, при необходимости долить
её, уровень должен быть на отметке
«макс».

8.

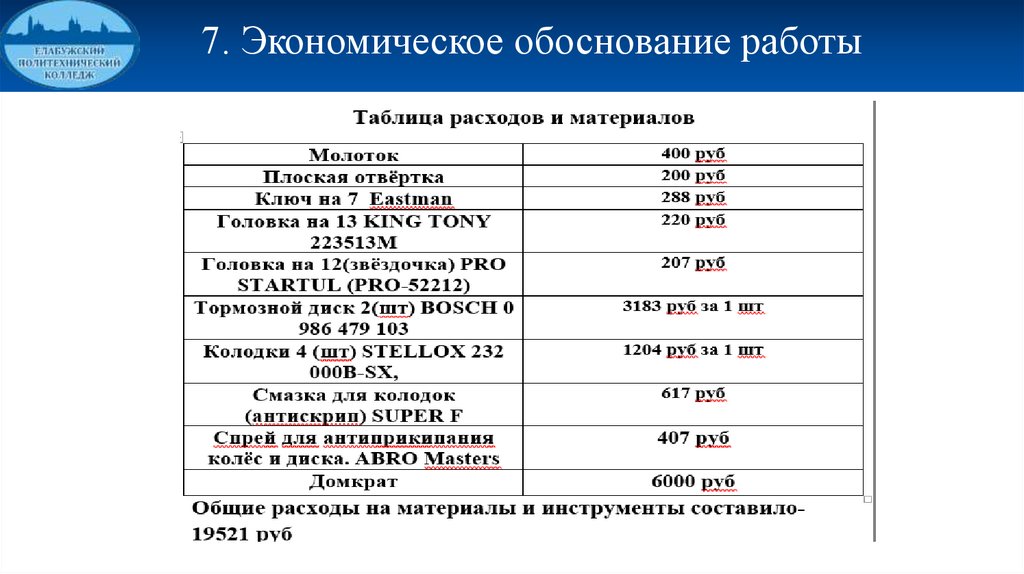

7. Экономическое обоснование работы

9.

8. Охрана труда

10.

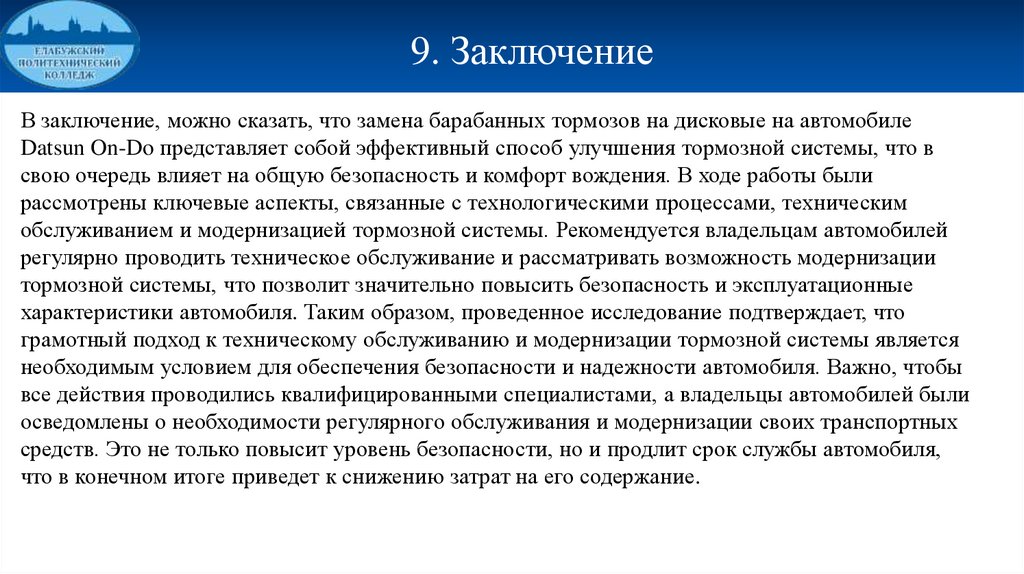

9. Заключение
В заключение, можно сказать, что замена барабанных тормозов на дисковые на автомобиле
Datsun On-Do представляет собой эффективный способ улучшения тормозной системы, что в
свою очередь влияет на общую безопасность и комфорт вождения. В ходе работы были
рассмотрены ключевые аспекты, связанные с технологическими процессами, техническим
обслуживанием и модернизацией тормозной системы. Рекомендуется владельцам автомобилей
регулярно проводить техническое обслуживание и рассматривать возможность модернизации
тормозной системы, что позволит значительно повысить безопасность и эксплуатационные
характеристики автомобиля. Таким образом, проведенное исследование подтверждает, что
грамотный подход к техническому обслуживанию и модернизации тормозной системы является
необходимым условием для обеспечения безопасности и надежности автомобиля. Важно, чтобы
все действия проводились квалифицированными специалистами, а владельцы автомобилей были
осведомлены о необходимости регулярного обслуживания и модернизации своих транспортных
средств. Это не только повысит уровень безопасности, но и продлит срок службы автомобиля,
что в конечном итоге приведет к снижению затрат на его содержание.

11.

СПАСИБО ЗА ВНИМАНИЕ!
