1.

Практическая работа
«Выполнение
развертки футляра».

2.

Практическая работа
«Выполнение развертки футляра»
М 1:2

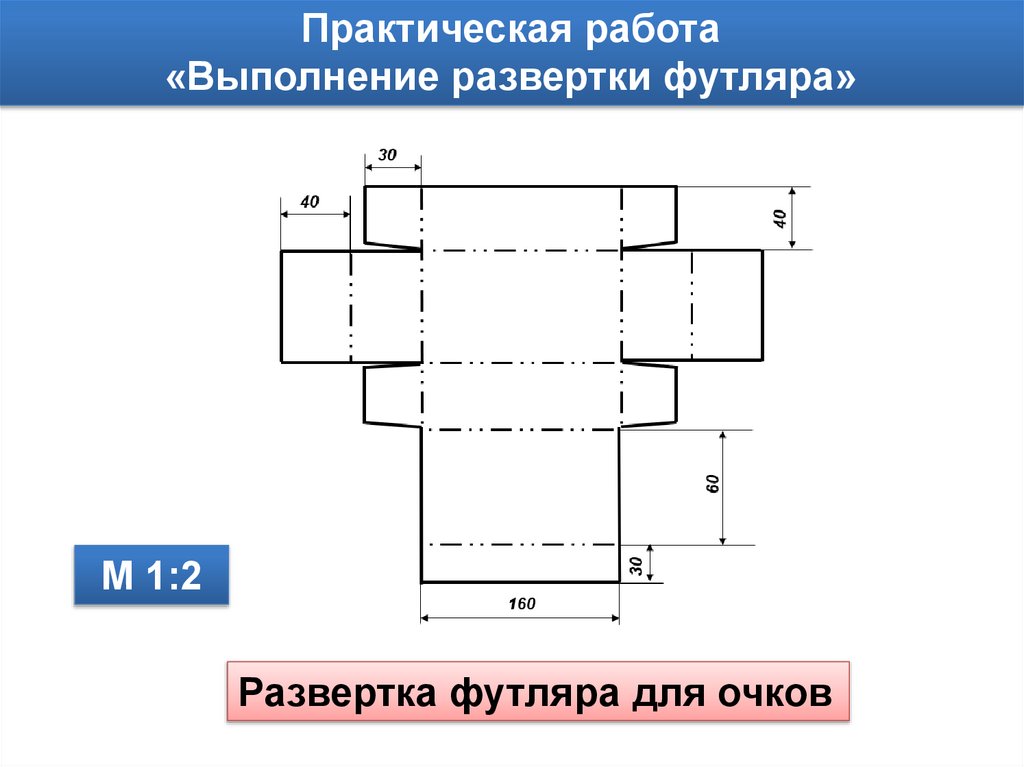

Развертка футляра для очков

3.

Практическая работа
«Выполнение развертки футляра»

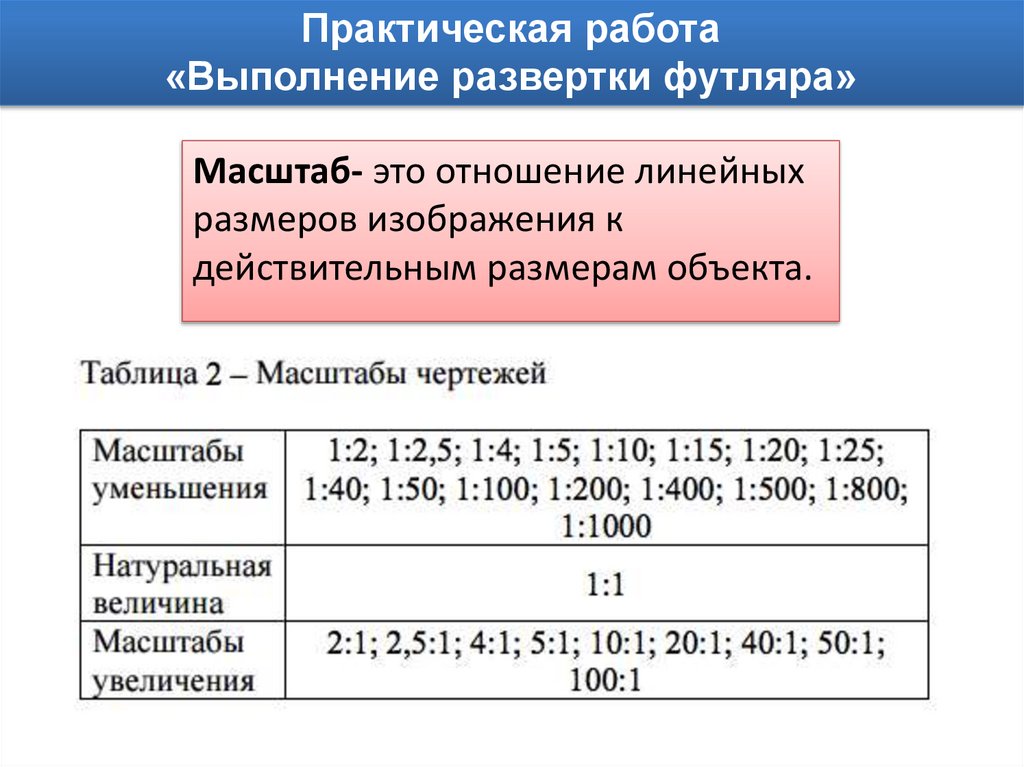

Масштаб- это отношение линейных
размеров изображения к
действительным размерам объекта.

4.

Практическая работа
«Выполнение развертки футляра»
Развертка футляра для очков

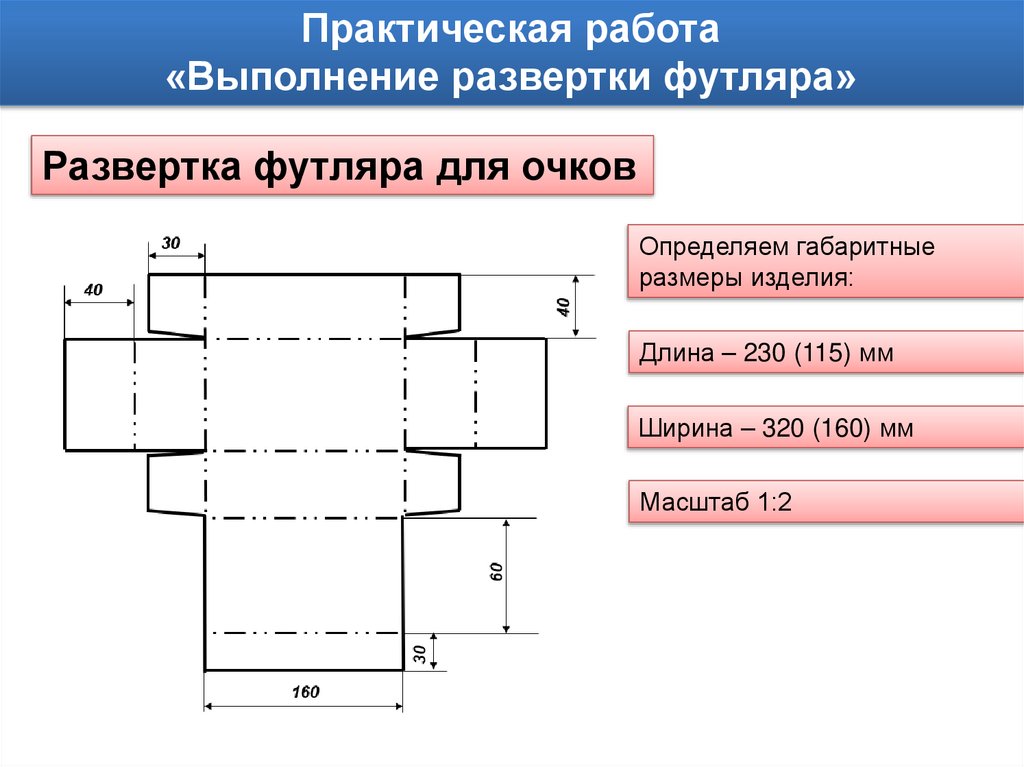

Определяем габаритные
размеры изделия:
Длина – 230 (115) мм
Ширина – 320 (160) мм
Масштаб 1:2

5.

Практическая работа
«Выполнение развертки футляра»

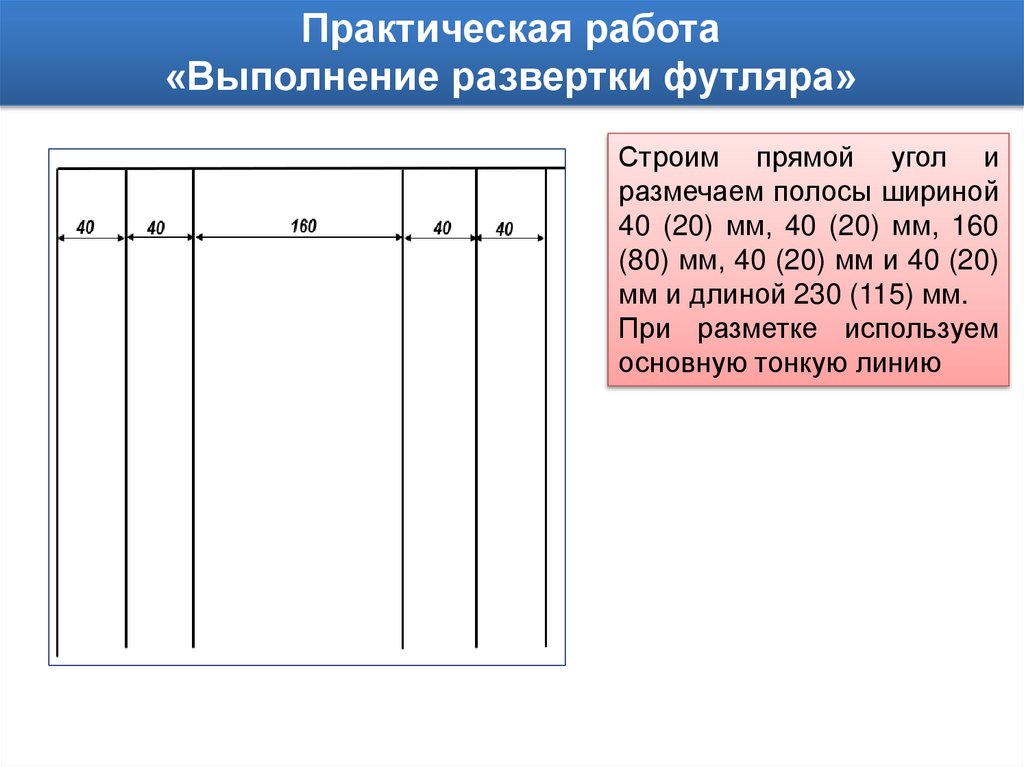

Строим прямой угол и
размечаем полосы шириной
40 (20) мм, 40 (20) мм, 160
(80) мм, 40 (20) мм и 40 (20)
мм и длиной 230 (115) мм.
При разметке используем
основную тонкую линию

6.

Практическая работа
«Выполнение развертки футляра»
Размечаем
поперечные
размеры деталей изделия
40 (20) мм, 60 (30) мм, 40
(20) мм, 60 (30) мм и 30 (15)
мм.
При разметке используем
основную тонкую линию

7.

Практическая работа
«Выполнение развертки футляра»
Используя
штрихпунктирную линию с
двумя точками, размечаем
линии сгиба

8.

Практическая работа
«Выполнение развертки футляра»
Используя

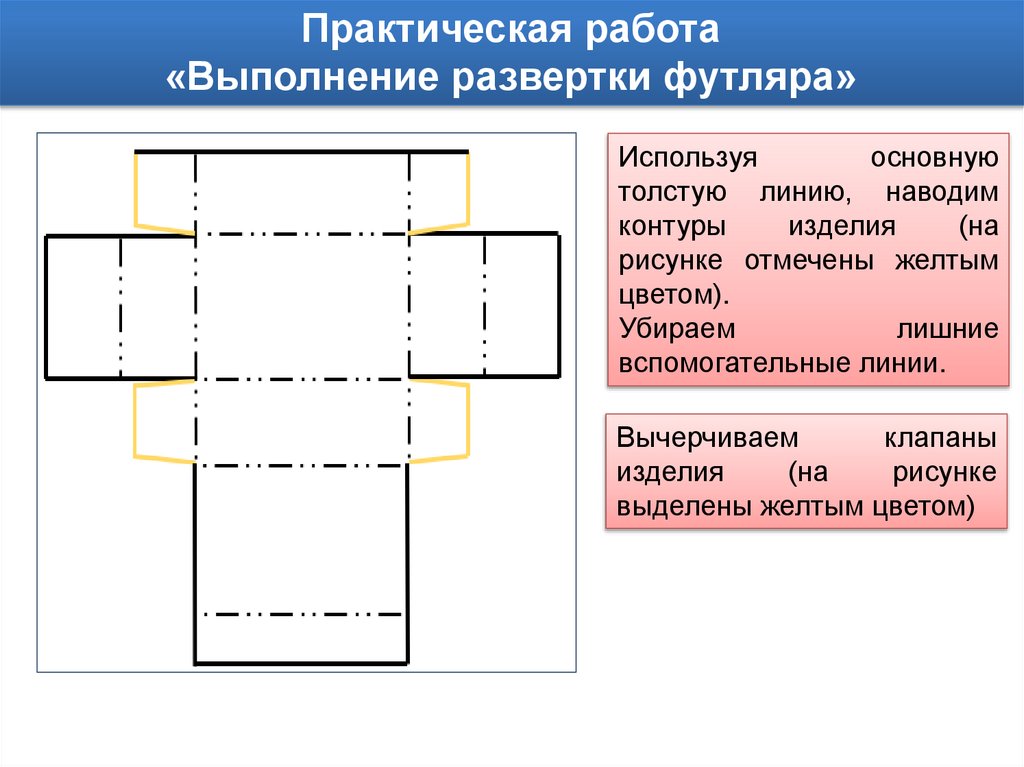

основную
толстую линию, наводим
контуры
изделия
(на
рисунке отмечены желтым
цветом).
Убираем
лишние
вспомогательные линии.
Вычерчиваем
клапаны
изделия
(на
рисунке
выделены желтым цветом)

9.

Практическая работа
«Выполнение развертки футляра»

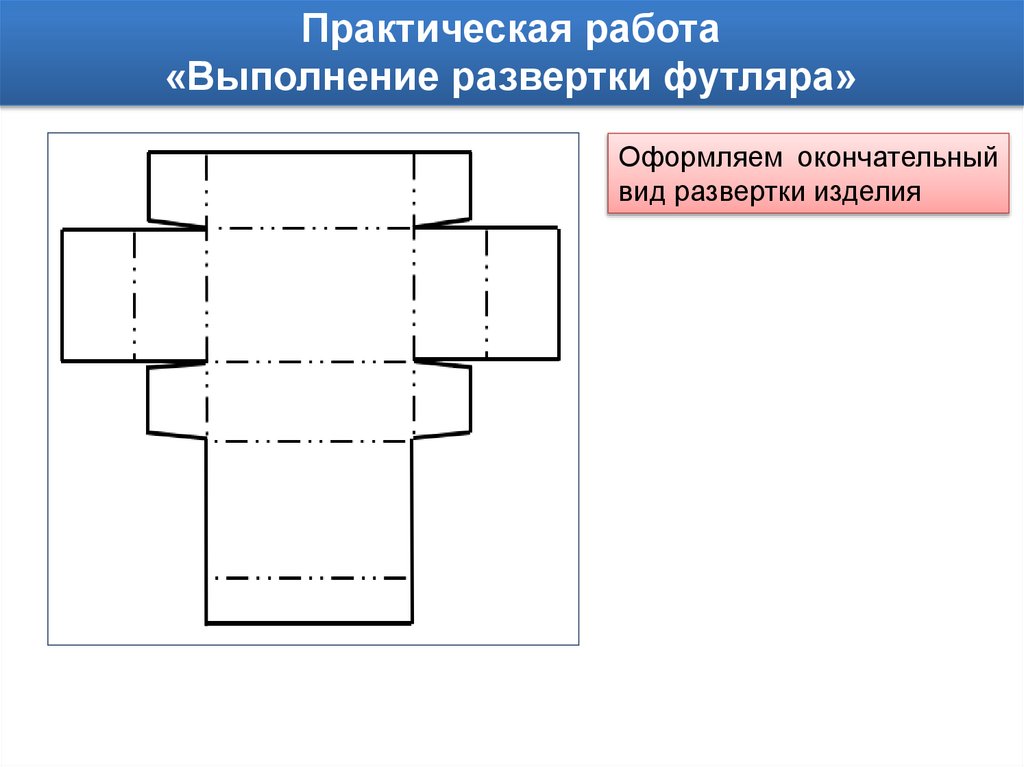

Оформляем окончательный
вид развертки изделия
