Презентация к диплому (новая)

1.

РЕМОНТ РВСПК-50000
Дипломный проект бакалавра
Студент: 5-ИНГТ-ЗФ-Д17Б
Самарского государственного технического университета:
Ольхин А.Ю.
Научный руководитель:
доцент Гашенко А.А.

2.

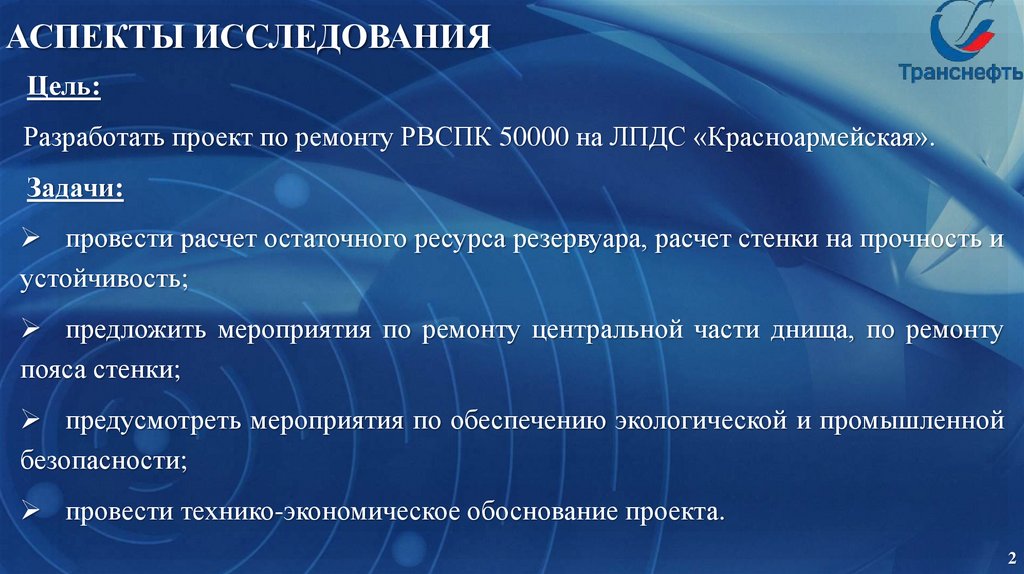

АСПЕКТЫ ИССЛЕДОВАНИЯ
Цель:
Разработать проект по ремонту РВСПК 50000 на ЛПДС «Красноармейская».
Задачи:
провести расчет остаточного ресурса резервуара, расчет стенки на прочность и
устойчивость;
предложить мероприятия по ремонту центральной части днища, по ремонту
пояса стенки;
предусмотреть мероприятия по обеспечению экологической и промышленной
безопасности;
провести технико-экономическое обоснование проекта.
2

3.

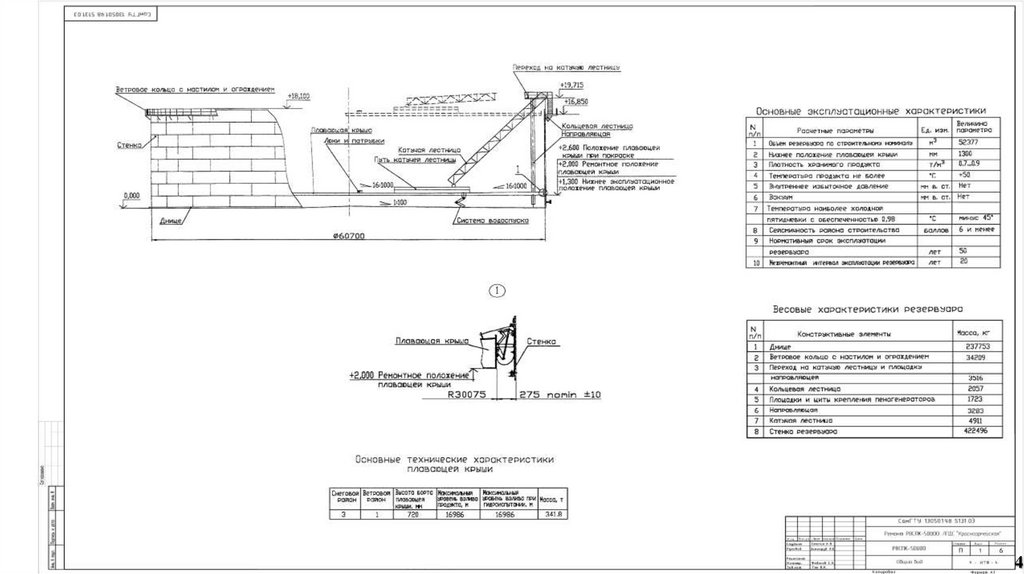

СХЕМА РАЙОНА ПРОИЗВОДСТВА РАБОТ
3

4.

РИСУНОК
4

5.

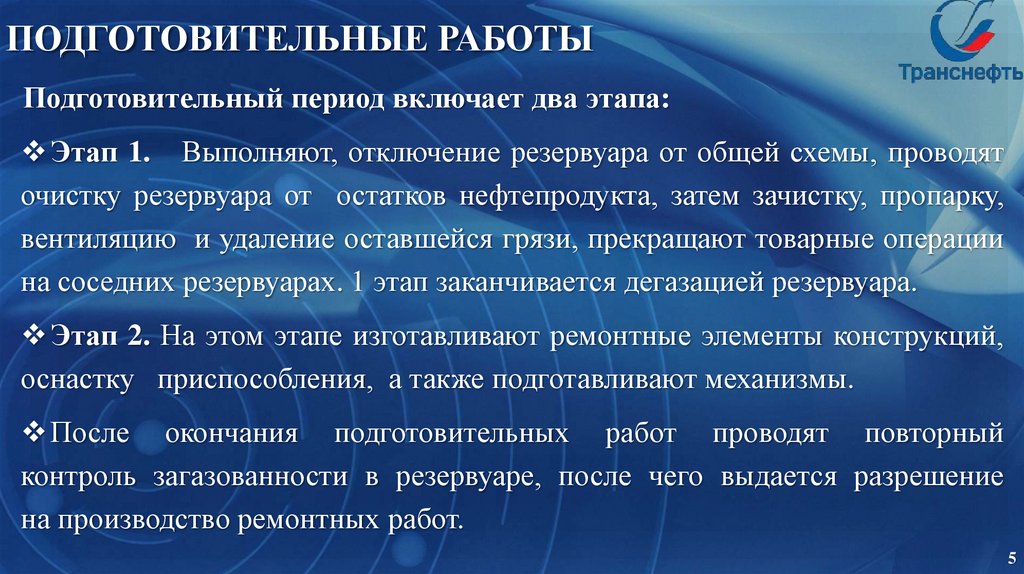

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
Подготовительный период включает два этапа:
Этап 1. Выполняют, отключение резервуара от общей схемы, проводят
очистку резервуара от остатков нефтепродукта, затем зачистку, пропарку,
вентиляцию и удаление оставшейся грязи, прекращают товарные операции
на соседних резервуарах. 1 этап заканчивается дегазацией резервуара.
Этап 2. На этом этапе изготавливают ремонтные элементы конструкций,
оснастку приспособления, а также подготавливают механизмы.
После окончания подготовительных работ проводят повторный
контроль загазованности в резервуаре, после чего выдается разрешение
на производство ремонтных работ.
5

6.

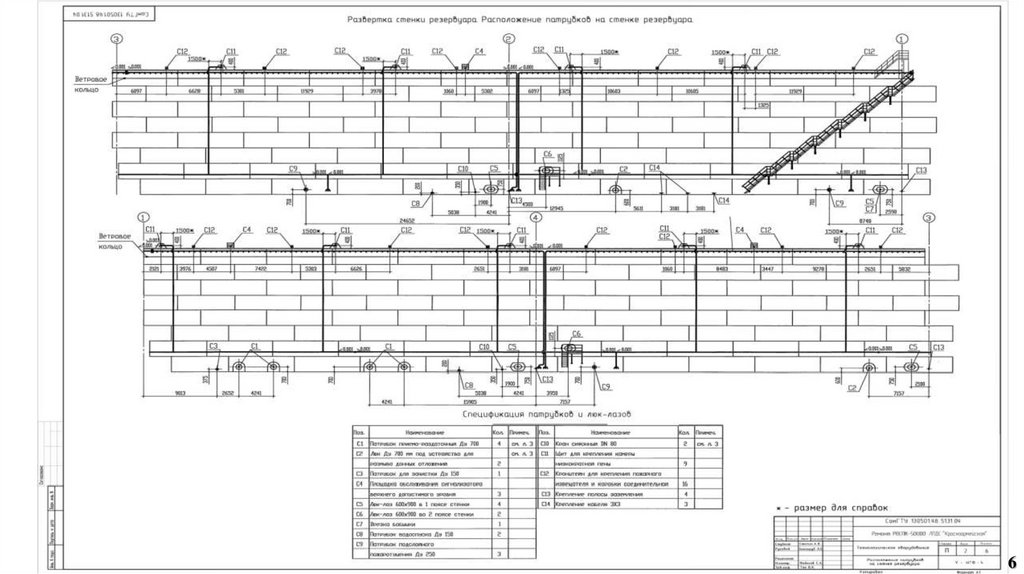

РИСУНОК
6

7.

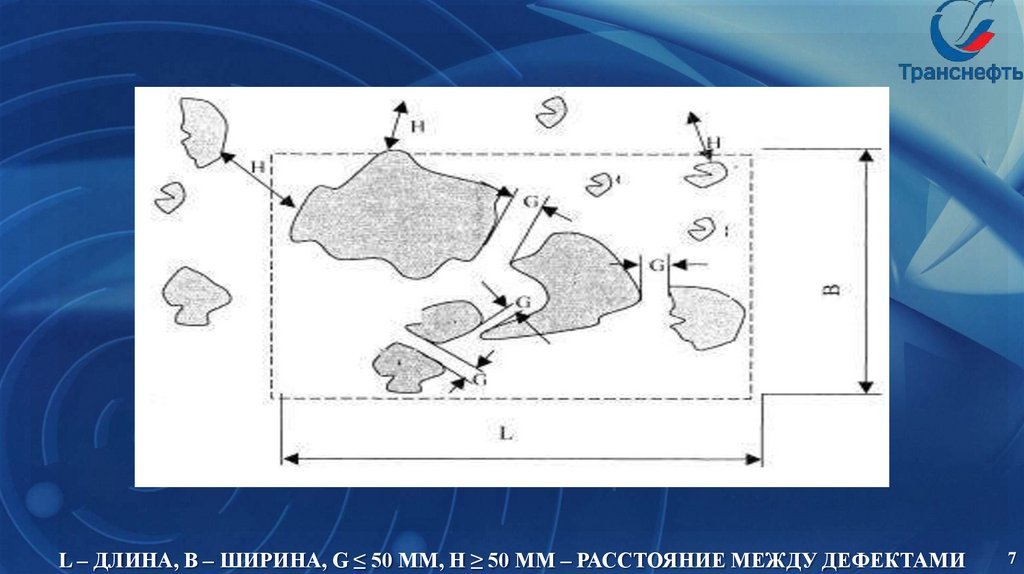

L – ДЛИНА, B – ШИРИНА, G ≤ 50 ММ, Н ≥ 50 ММ – РАССТОЯНИЕ МЕЖДУ ДЕФЕКТАМИ
7

8.

ВИЗУАЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ КОНТРОЛЬ (ВИК)

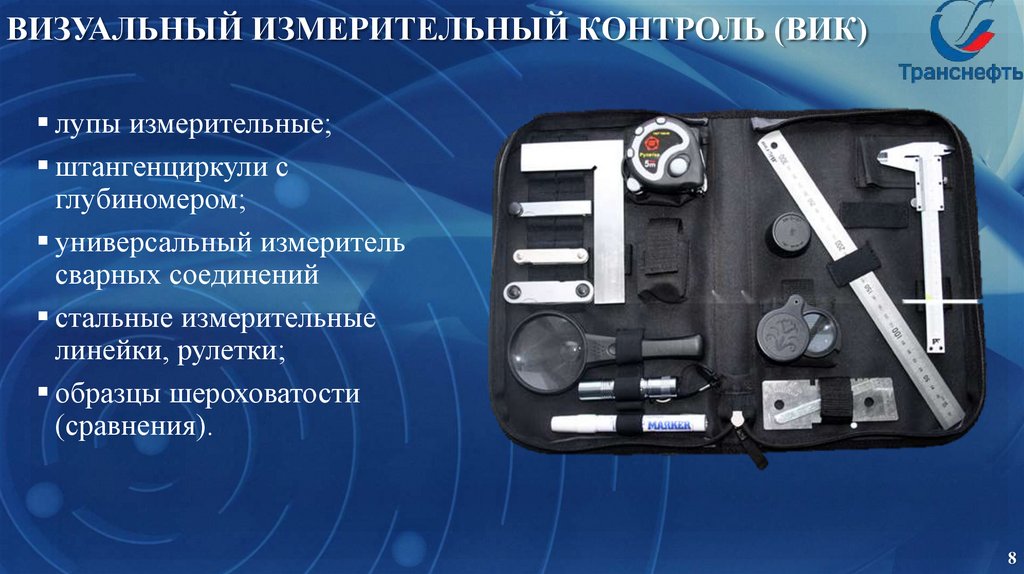

лупы измерительные;
штангенциркули с
глубиномером;
универсальный измеритель
сварных соединений
стальные измерительные
линейки, рулетки;
образцы шероховатости
(сравнения).
8

9.

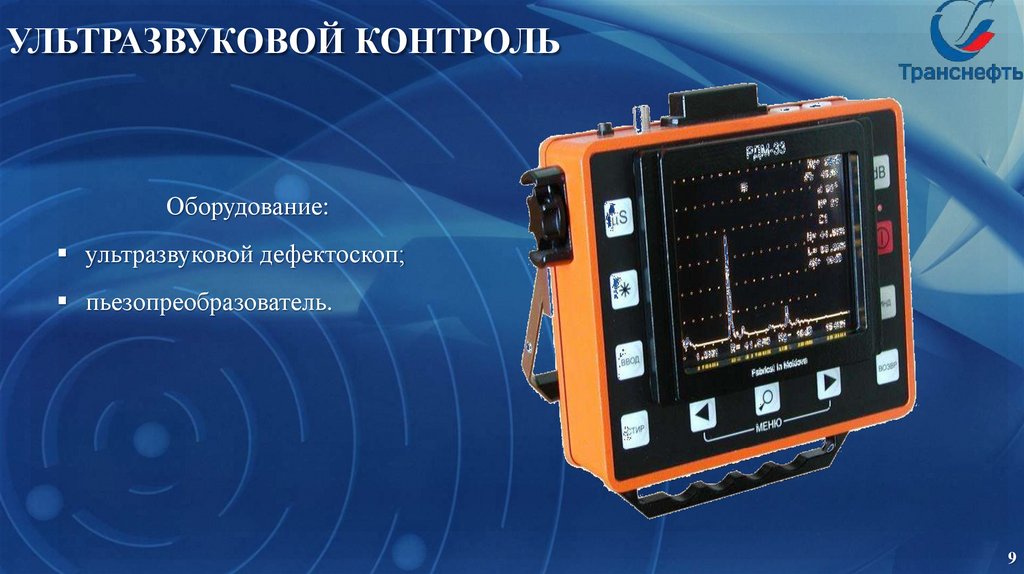

УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ
Оборудование:
ультразвуковой дефектоскоп;
пьезопреобразователь.
9

10.

РАДИОГРАФИЧЕСКИЙ КОНТРОЛЬ

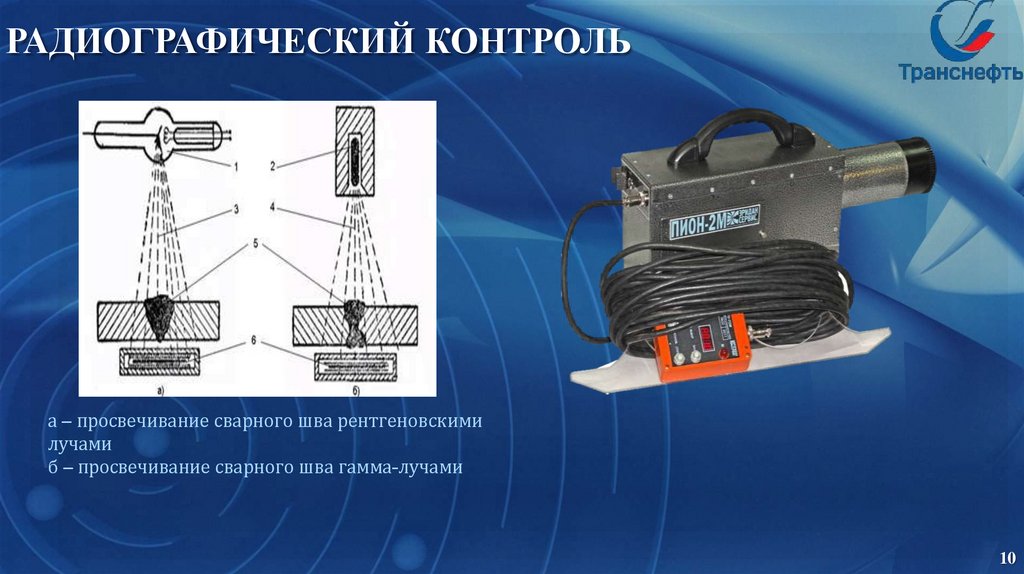

а – просвечивание сварного шва рентгеновскими
лучами
б – просвечивание сварного шва гамма-лучами
10

11.

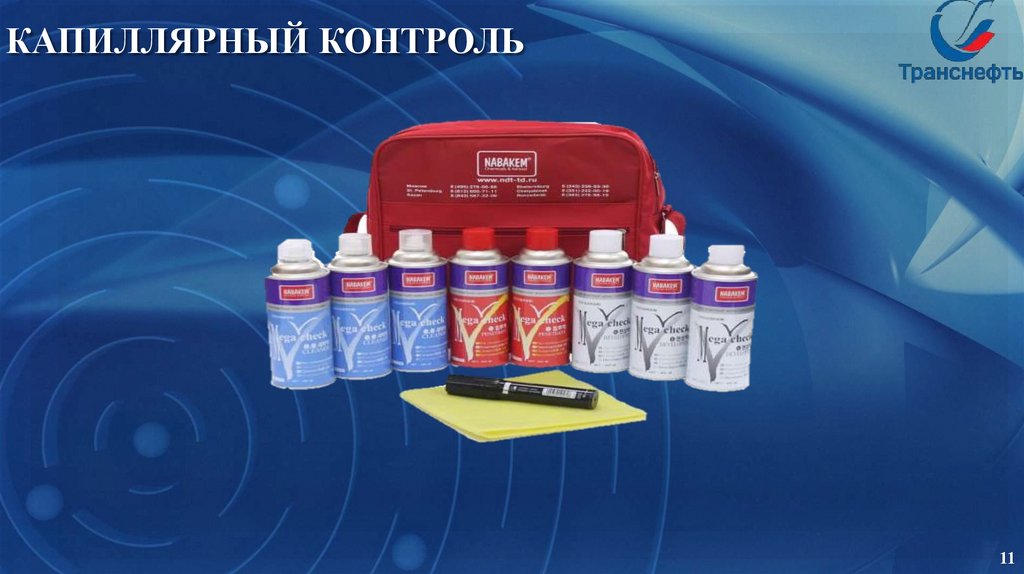

КАПИЛЛЯРНЫЙ КОНТРОЛЬ
11

12.

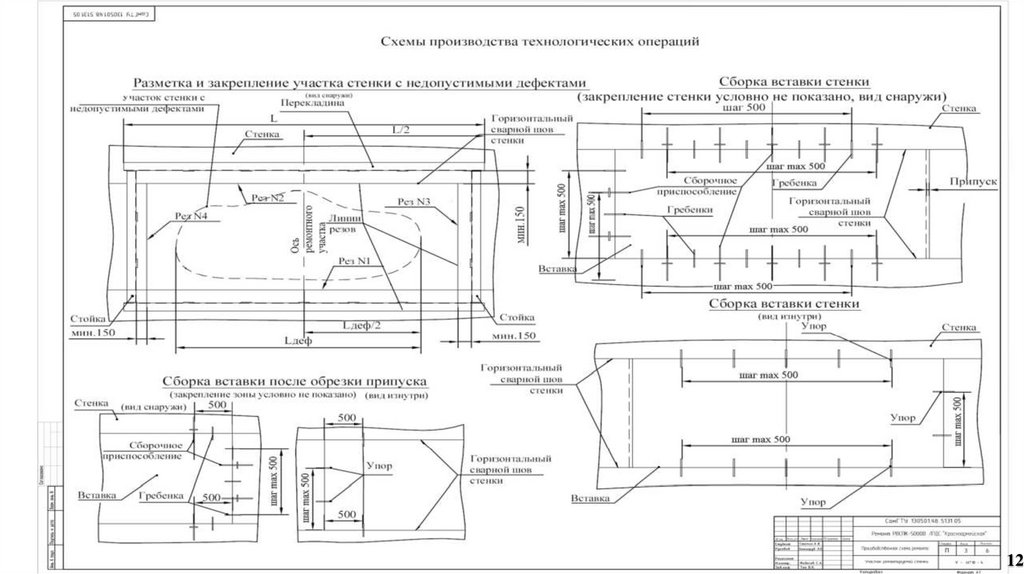

РИСУНОК
12

13.

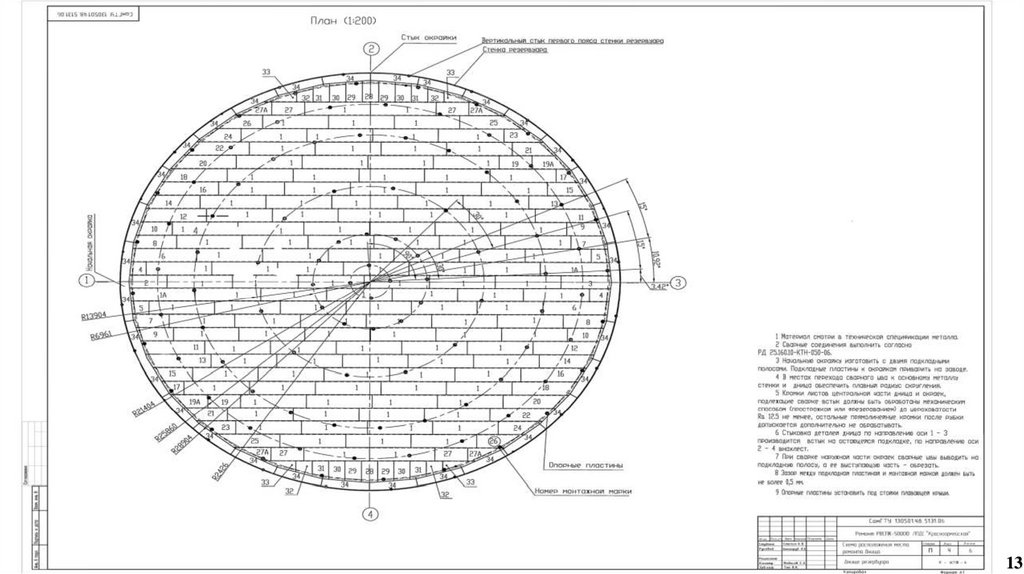

РИСУНОК
13

14.

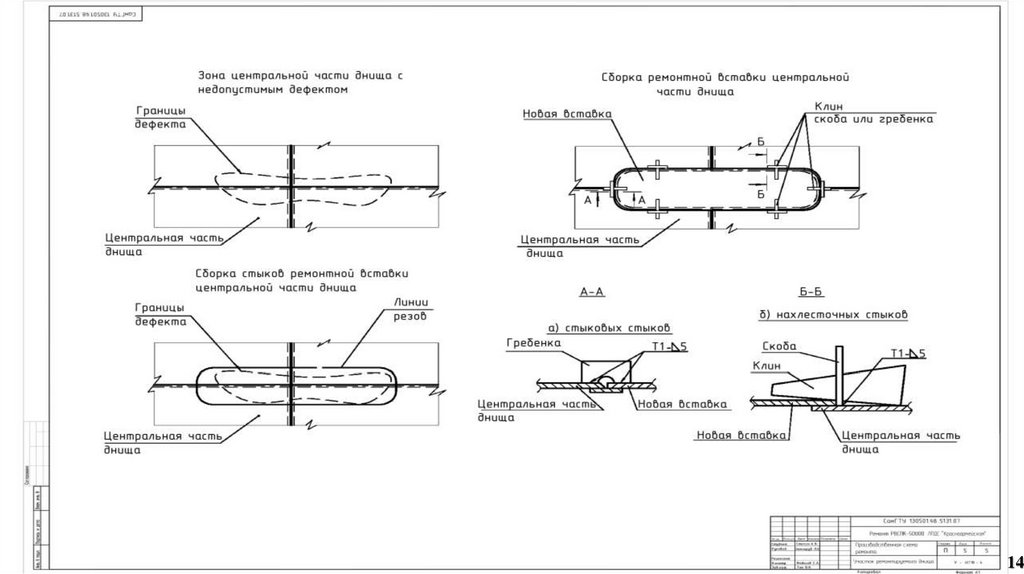

РИСУНОК
14

15.

СПАСИБО ЗА ВНИМАНИЕ!
