1. Последовательное и параллельное сопротивление проводников

8 класс
Учитель: Мурадова Г.З.

2. «Учиться и постоянно размышлять об изученном — разве это не радость?» Конфуций

3.

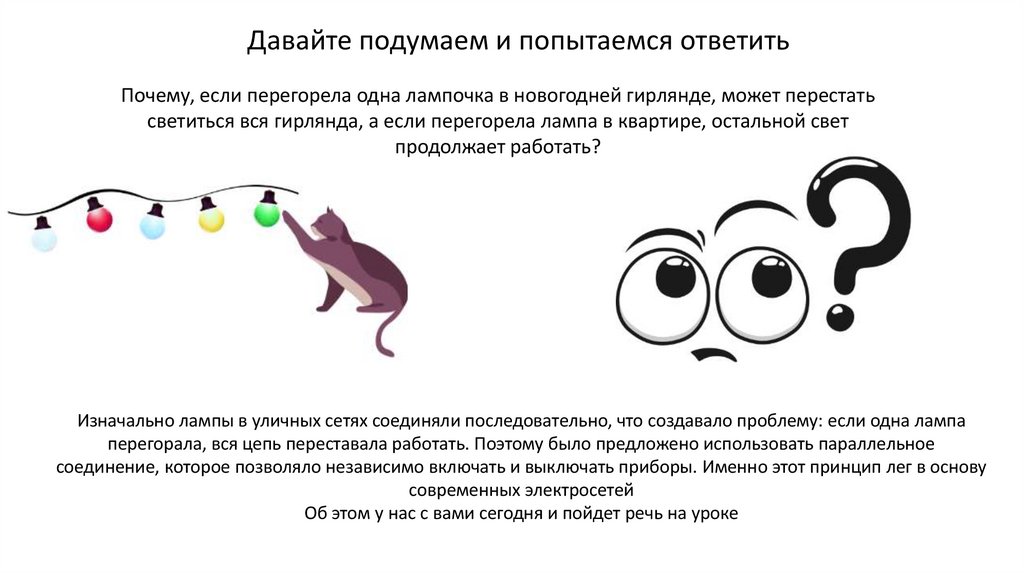

Давайте подумаем и попытаемся ответить
Почему, если перегорела одна лампочка в новогодней гирлянде, может перестать
светиться вся гирлянда, а если перегорела лампа в квартире, остальной свет
продолжает работать?
Изначально лампы в уличных сетях соединяли последовательно, что создавало проблему: если одна лампа
перегорала, вся цепь переставала работать. Поэтому было предложено использовать параллельное
соединение, которое позволяло независимо включать и выключать приборы. Именно этот принцип лег в основу
современных электросетей
Об этом у нас с вами сегодня и пойдет речь на уроке

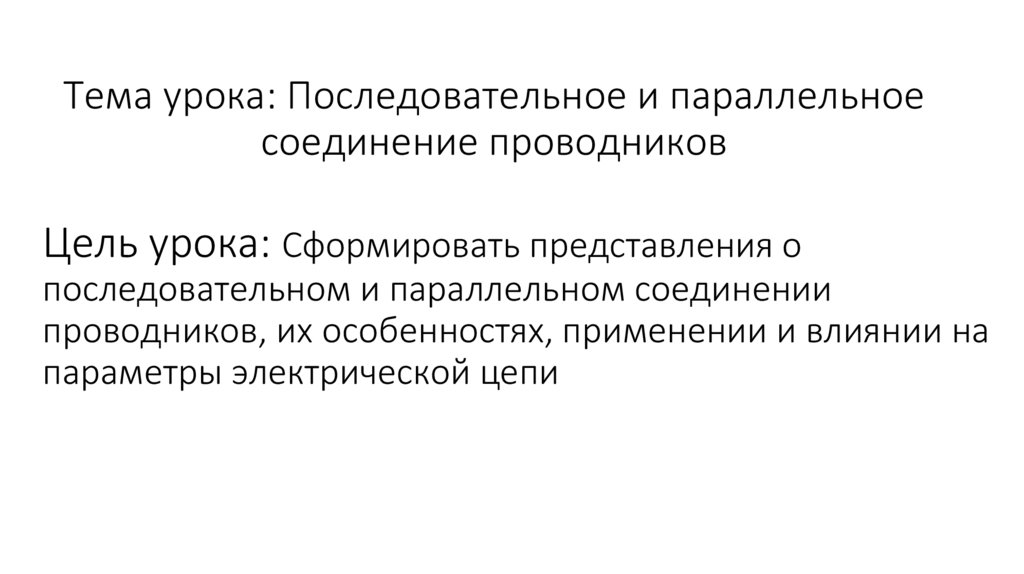

4. Тема урока: Последовательное и параллельное соединение проводников

Цель урока: Сформировать представления о
последовательном и параллельном соединении
проводников, их особенностях, применении и влиянии на
параметры электрической цепи

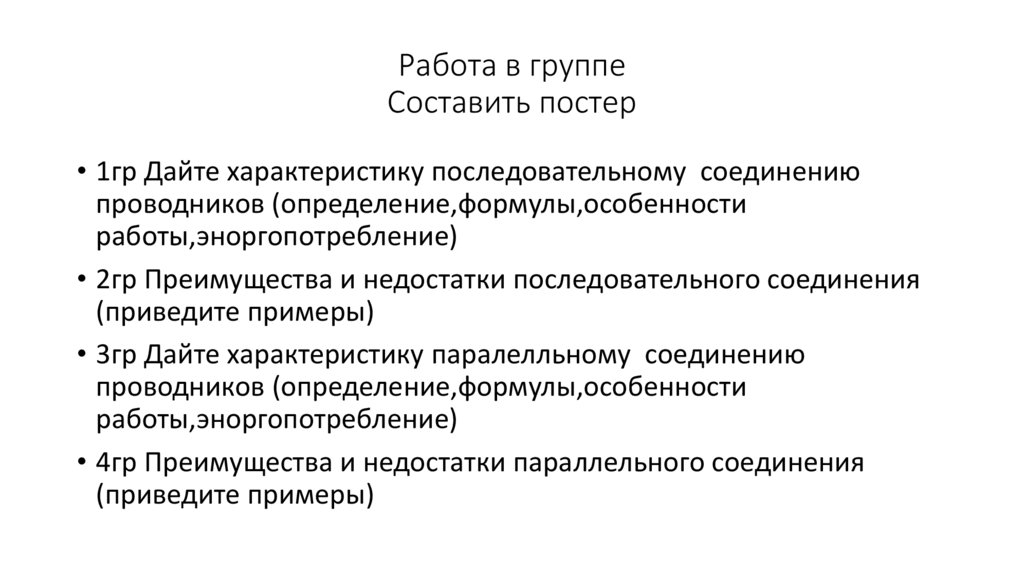

5. Работа в группе Составить постер

• 1гр Дайте характеристику последовательному соединению
проводников (определение,формулы,особенности
работы,эноргопотребление)
• 2гр Преимущества и недостатки последовательного соединения
(приведите примеры)
• 3гр Дайте характеристику паралелльному соединению
проводников (определение,формулы,особенности
работы,эноргопотребление)
• 4гр Преимущества и недостатки параллельного соединения
(приведите примеры)

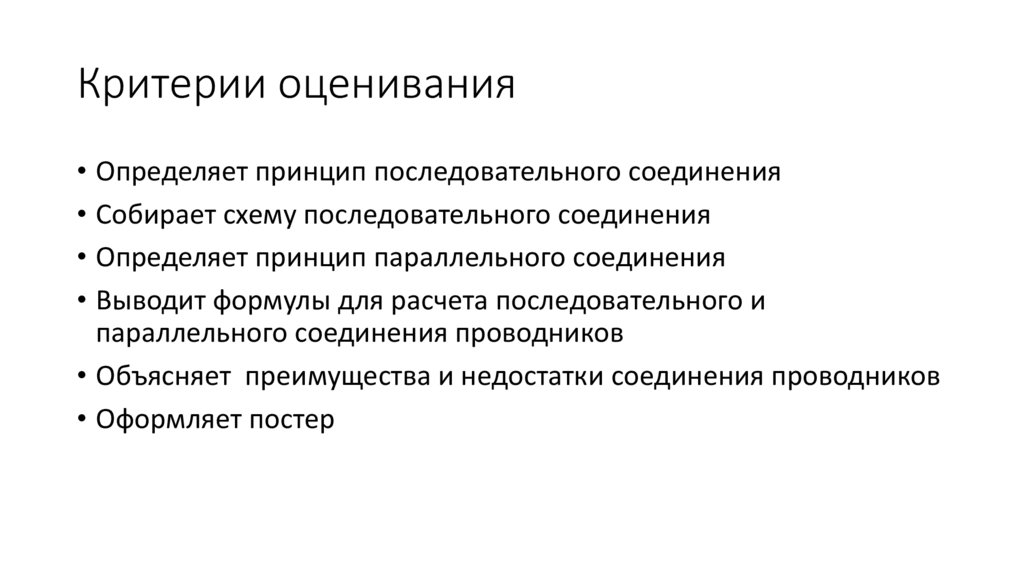

6. Критерии оценивания

• Определяет принцип последовательного соединения
• Собирает схему последовательного соединения
• Определяет принцип параллельного соединения
• Выводит формулы для расчета последовательного и
параллельного соединения проводников
• Объясняет преимущества и недостатки соединения проводников
• Оформляет постер

7.

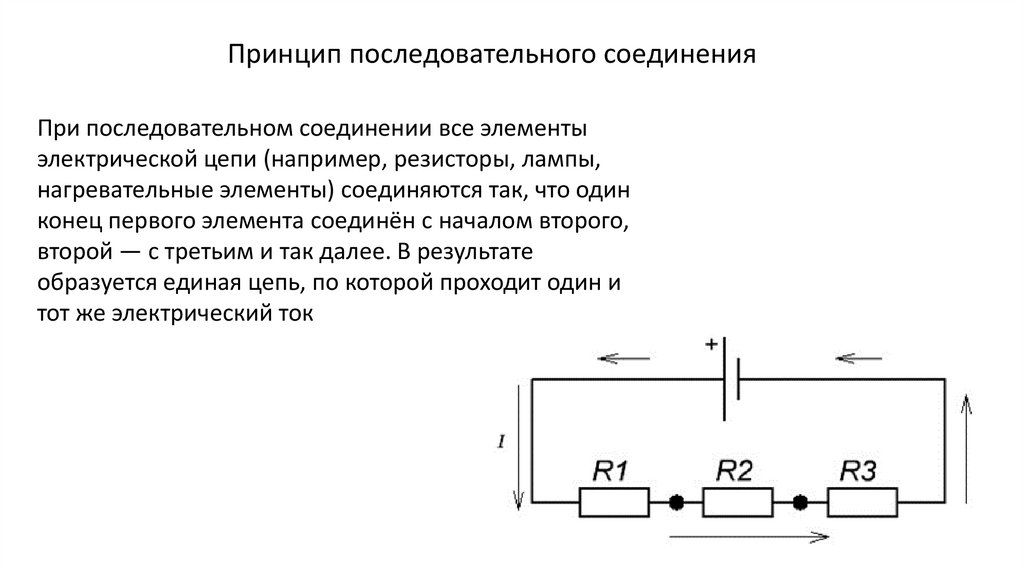

Принцип последовательного соединения
При последовательном соединении все элементы
электрической цепи (например, резисторы, лампы,
нагревательные элементы) соединяются так, что один
конец первого элемента соединён с началом второго,
второй — с третьим и так далее. В результате
образуется единая цепь, по которой проходит один и
тот же электрический ток

8.

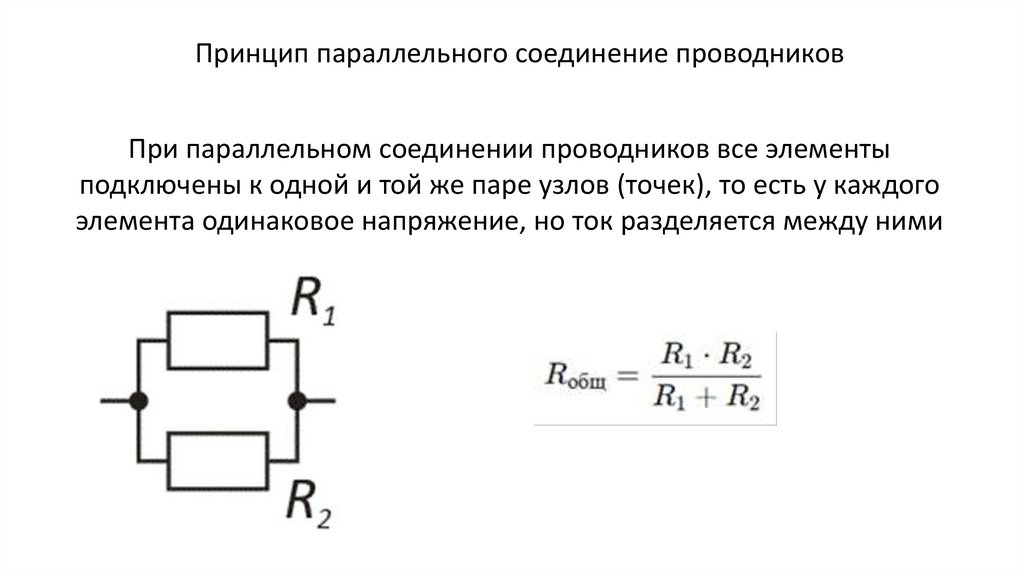

Принцип параллельного соединение проводников
При параллельном соединении проводников все элементы
подключены к одной и той же паре узлов (точек), то есть у каждого
элемента одинаковое напряжение, но ток разделяется между ними

9.

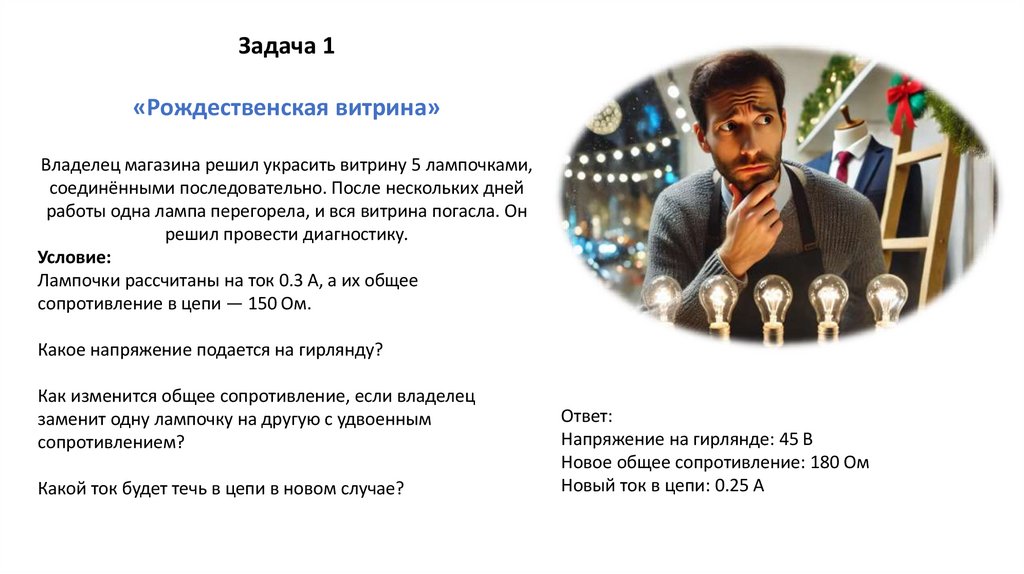

Задача 1
«Рождественская витрина»
Владелец магазина решил украсить витрину 5 лампочками,
соединёнными последовательно. После нескольких дней
работы одна лампа перегорела, и вся витрина погасла. Он
решил провести диагностику.
Условие:
Лампочки рассчитаны на ток 0.3 A, а их общее
сопротивление в цепи — 150 Ом.
Какое напряжение подается на гирлянду?
Как изменится общее сопротивление, если владелец
заменит одну лампочку на другую с удвоенным
сопротивлением?
Какой ток будет течь в цепи в новом случае?
Ответ:
Напряжение на гирлянде: 45 В
Новое общее сопротивление: 180 Ом
Новый ток в цепи: 0.25 A

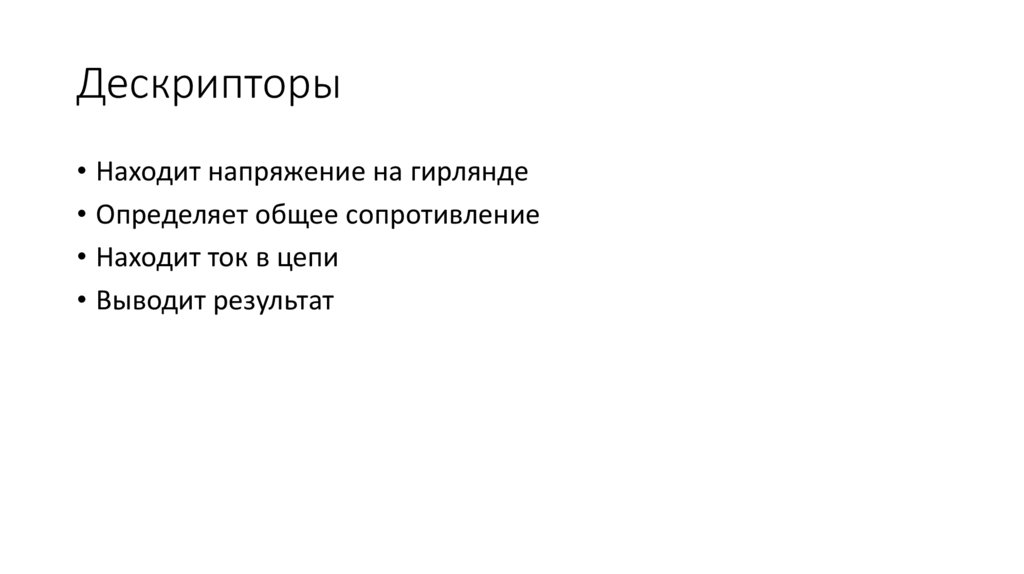

10. Дескрипторы

• Находит напряжение на гирлянде
• Определяет общее сопротивление
• Находит ток в цепи
• Выводит результат

11.

Задача 2
«Ремонт квартиры»
Сания решила сделать ремонт в своей квартире и
установить несколько новых светильников. Электрик
предложил ей соединить все лампочки параллельно, чтобы
каждая могла работать независимо. Ей стало интересно, как
изменится общая нагрузка на сеть.
Условие:
В параллельную цепь подключены три лампы с
сопротивлениями R1=60 Ом, R2 = 40 Ом и R3=30 Ом.
Напряжение сети составляет 120 В.
Вопросы:
1.
Определите общее сопротивление цепи.
2.
Найдите ток, потребляемый всей системой.
3.
Вычислите ток через каждую лампу.
Ответ:
Общее сопротивление цепи: 13.33 Ом
Общий ток: 9.0 А
Токи через лампы: 2 A, 3 A, 4 A
Таким образом, владелец квартиры может быть уверен, что
при параллельном соединении лампочки будут работать
независимо друг от друга, а нагрузка на сеть составит
9 ампер

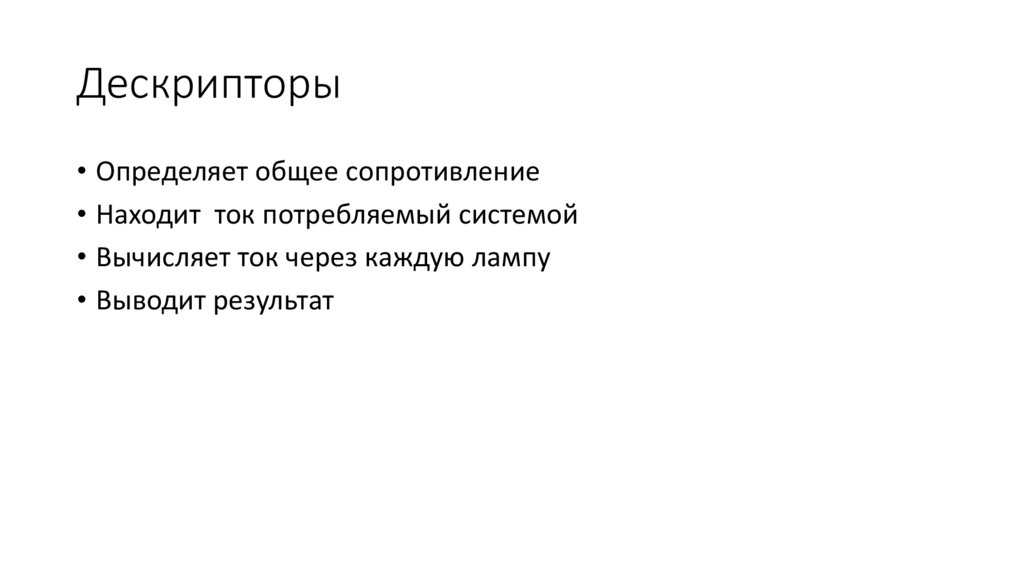

12. Дескрипторы

• Определяет общее сопротивление
• Находит ток потребляемый системой
• Вычисляет ток через каждую лампу
• Выводит результат

13.

Задача 3

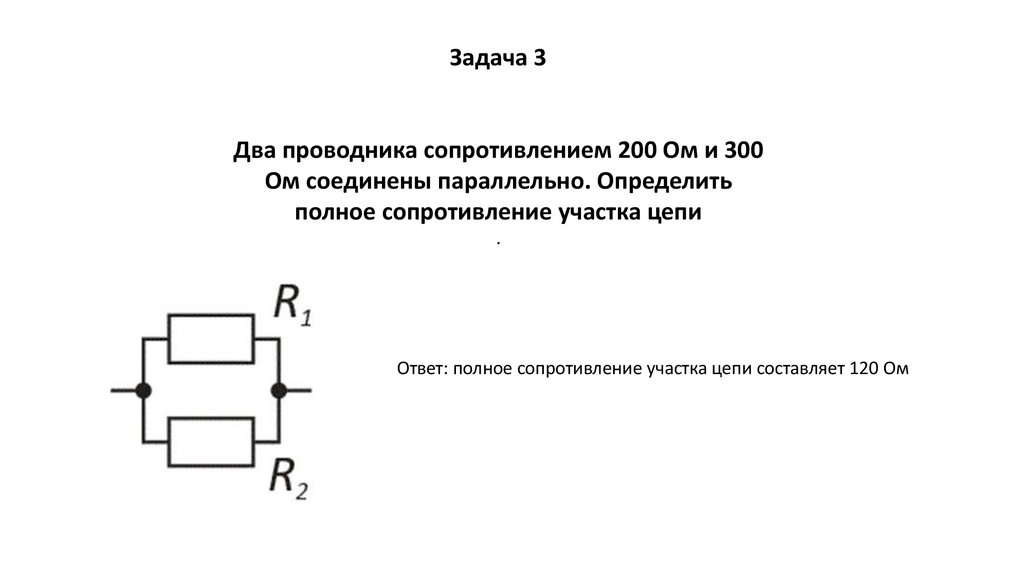

Два проводника сопротивлением 200 Ом и 300
Ом соединены параллельно. Определить
полное сопротивление участка цепи
.
Ответ: полное сопротивление участка цепи составляет 120 Ом

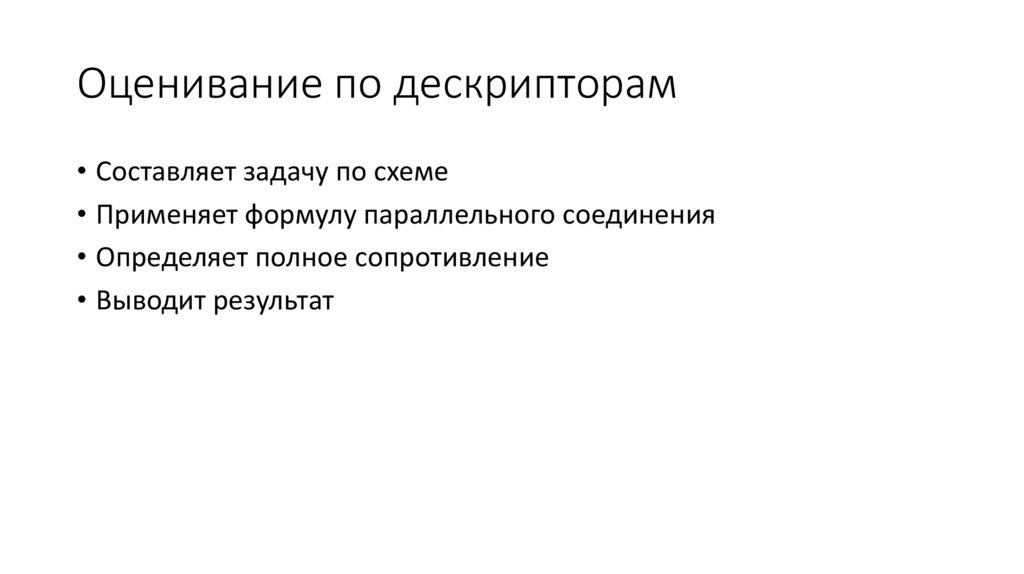

14. Оценивание по дескрипторам

• Составляет задачу по схеме
• Применяет формулу параллельного соединения
• Определяет полное сопротивление
• Выводит результат

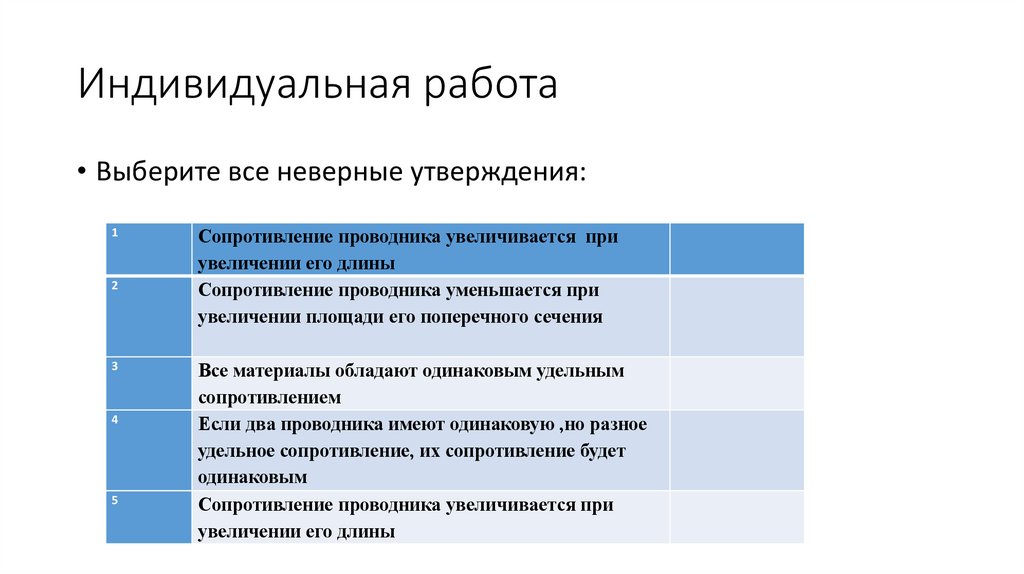

15. Индивидуальная работа

• Выберите все неверные утверждения:
1
2
3
4
5
Сопротивление проводника увеличивается при
увеличении его длины
Сопротивление проводника уменьшается при
увеличении площади его поперечного сечения
Все материалы обладают одинаковым удельным
сопротивлением
Если два проводника имеют одинаковую ,но разное
удельное сопротивление, их сопротивление будет
одинаковым
Сопротивление проводника увеличивается при
увеличении его длины

16. Дескрипторы

• Определяет все неверные утверждения

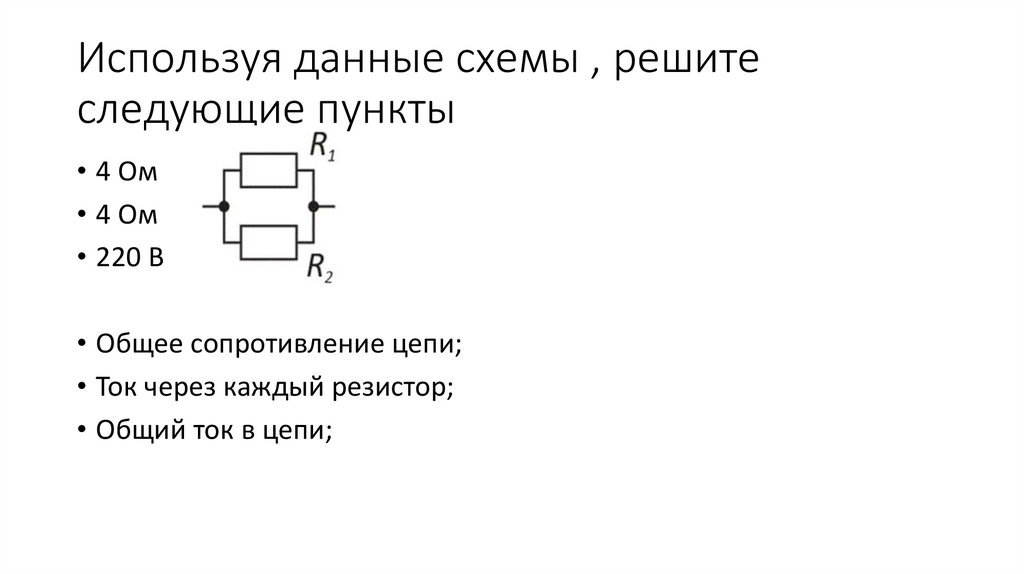

17. Используя данные схемы , решите следующие пункты

• 4 Ом
• 4 Ом
• 220 В
• Общее сопротивление цепи;
• Ток через каждый резистор;
• Общий ток в цепи;

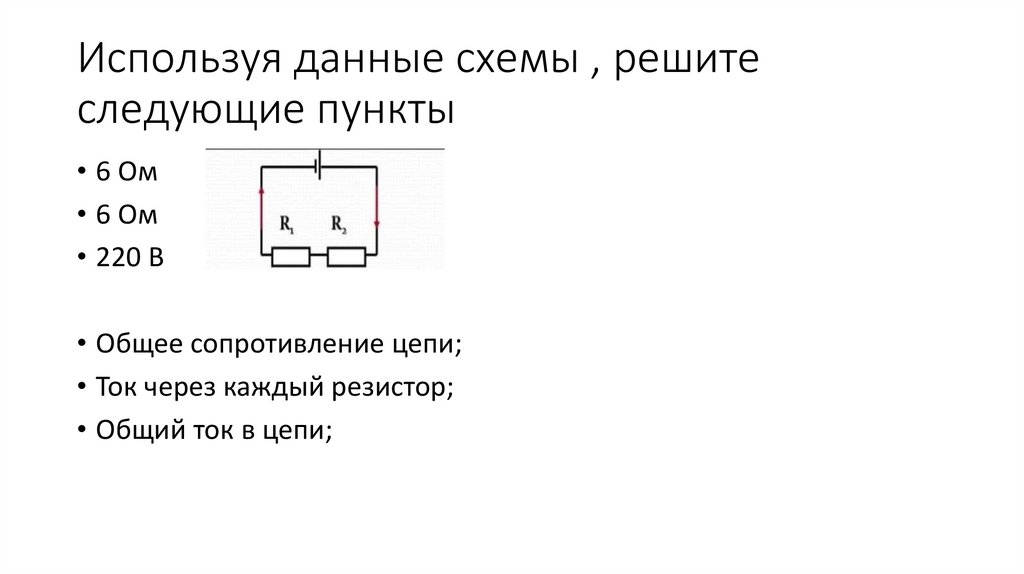

18. Используя данные схемы , решите следующие пункты

• 6 Ом
• 6 Ом
• 220 В
• Общее сопротивление цепи;
• Ток через каждый резистор;
• Общий ток в цепи;

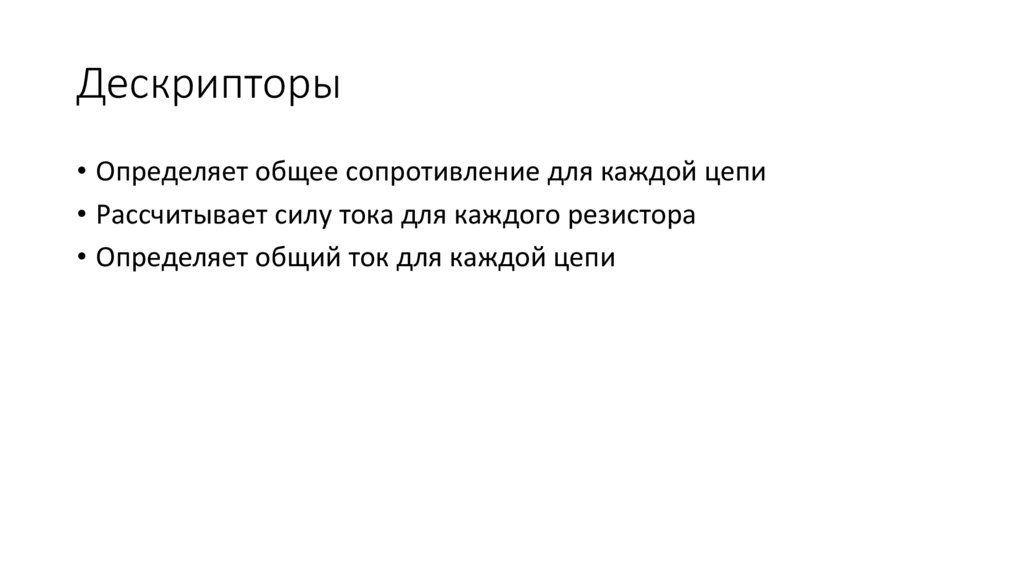

19. Дескрипторы

• Определяет общее сопротивление для каждой цепи
• Рассчитывает силу тока для каждого резистора
• Определяет общий ток для каждой цепи

20.

Рефлексия ПОПС-ФОРМУЛА
Я считаю, что…
Потому что…
Например…
Поэтому…

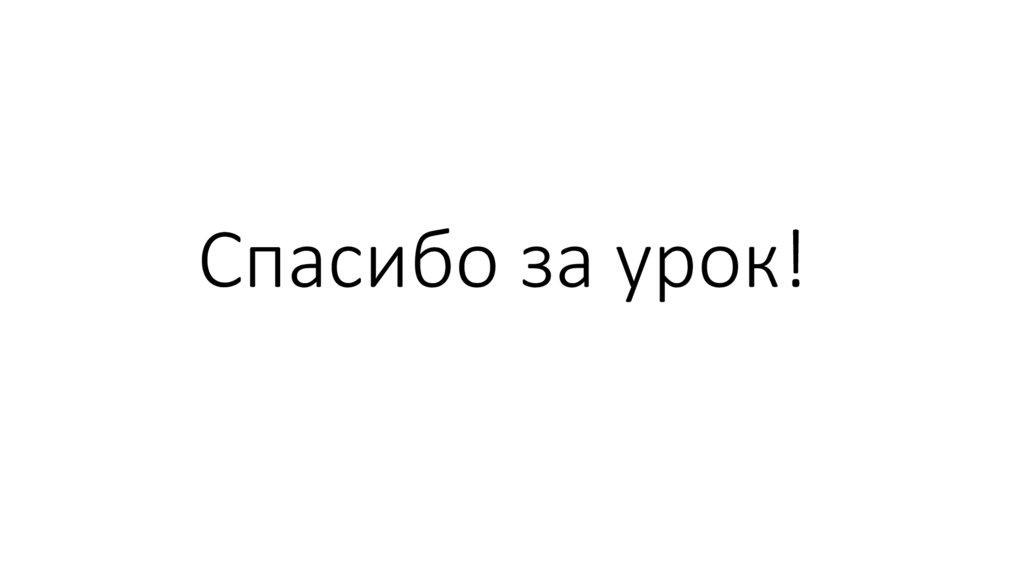

21. Спасибо за урок!
