Введение в Arduino (5)

1. Введение в Arduino

Электроника и микропроцессорные системы

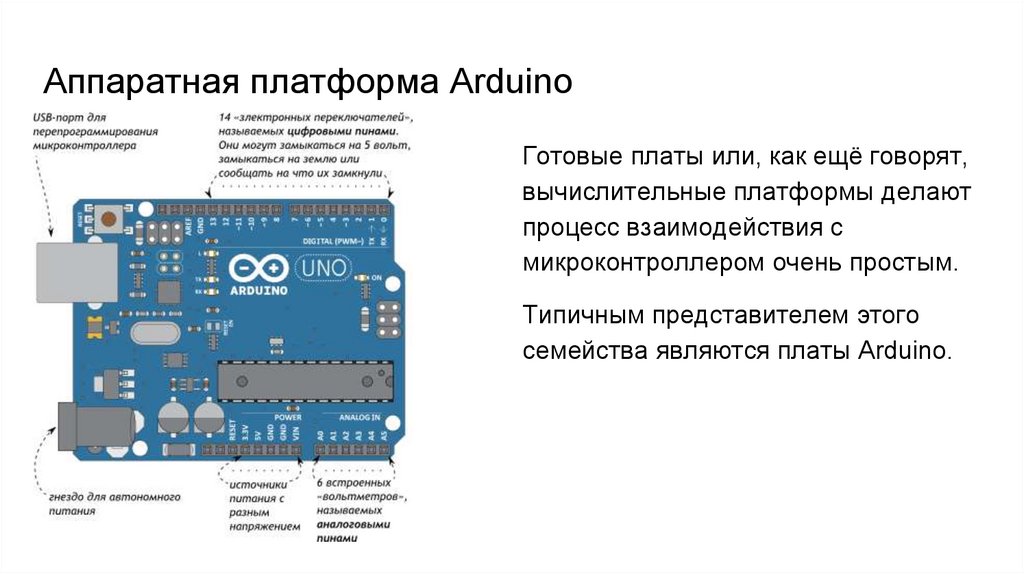

2. Аппаратная платформа Arduino

Готовые платы или, как ещё говорят,
вычислительные платформы делают
процесс взаимодействия с
микроконтроллером очень простым.
Типичным представителем этого
семейства являются платы Arduino.

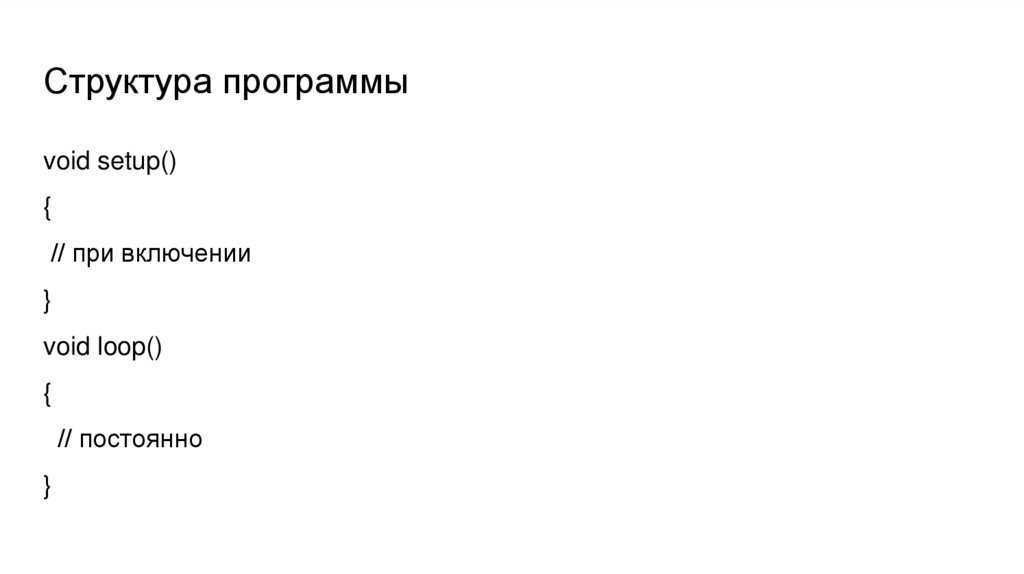

3. Структура программы

void setup()
{
// при включении
}
void loop()
{
// постоянно
}

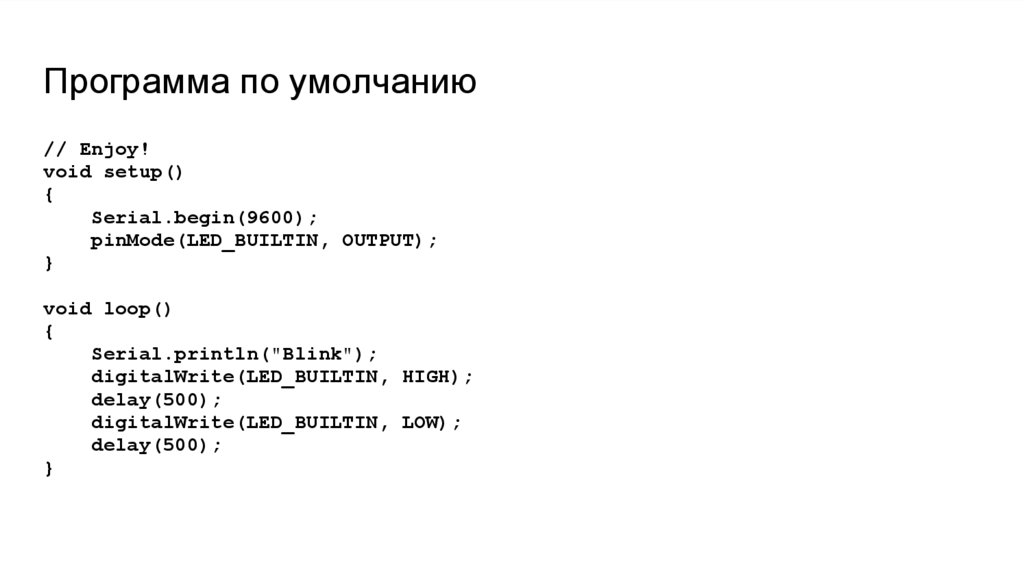

4. Программа по умолчанию

// Enjoy!
void setup()
{
Serial.begin(9600);
pinMode(LED_BUILTIN, OUTPUT);
}
void loop()
{
Serial.println("Blink");
digitalWrite(LED_BUILTIN, HIGH);
delay(500);
digitalWrite(LED_BUILTIN, LOW);
delay(500);
}

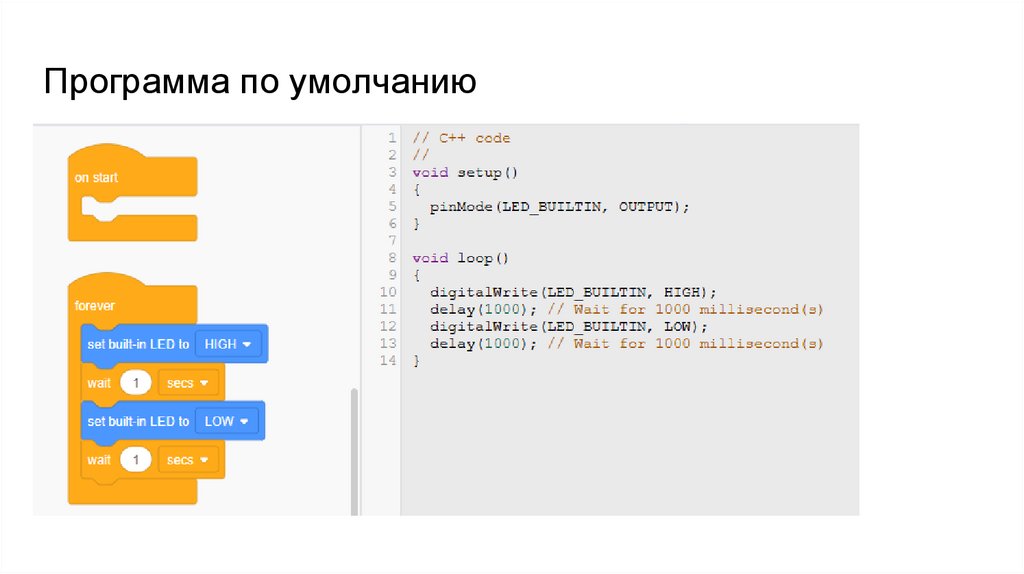

5. Программа по умолчанию

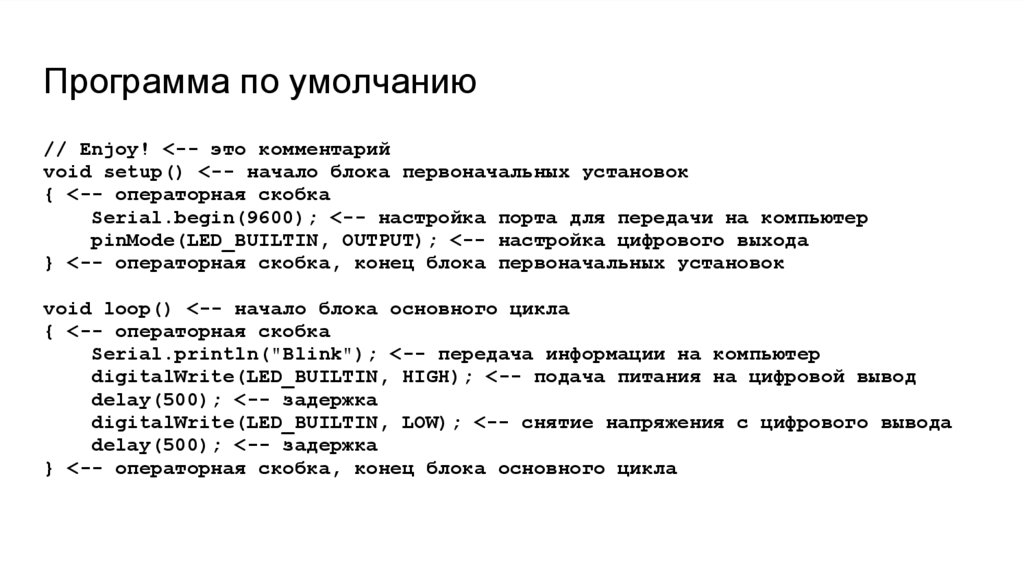

6. Программа по умолчанию

// Enjoy! <-- это комментарий
void setup() <-- начало блока первоначальных установок
{ <-- операторная скобка
Serial.begin(9600); <-- настройка порта для передачи на компьютер
pinMode(LED_BUILTIN, OUTPUT); <-- настройка цифрового выхода
} <-- операторная скобка, конец блока первоначальных установок
void loop() <-- начало блока основного цикла
{ <-- операторная скобка
Serial.println("Blink"); <-- передача информации на компьютер
digitalWrite(LED_BUILTIN, HIGH); <-- подача питания на цифровой вывод
delay(500); <-- задержка
digitalWrite(LED_BUILTIN, LOW); <-- снятие напряжения с цифрового вывода
delay(500); <-- задержка
} <-- операторная скобка, конец блока основного цикла

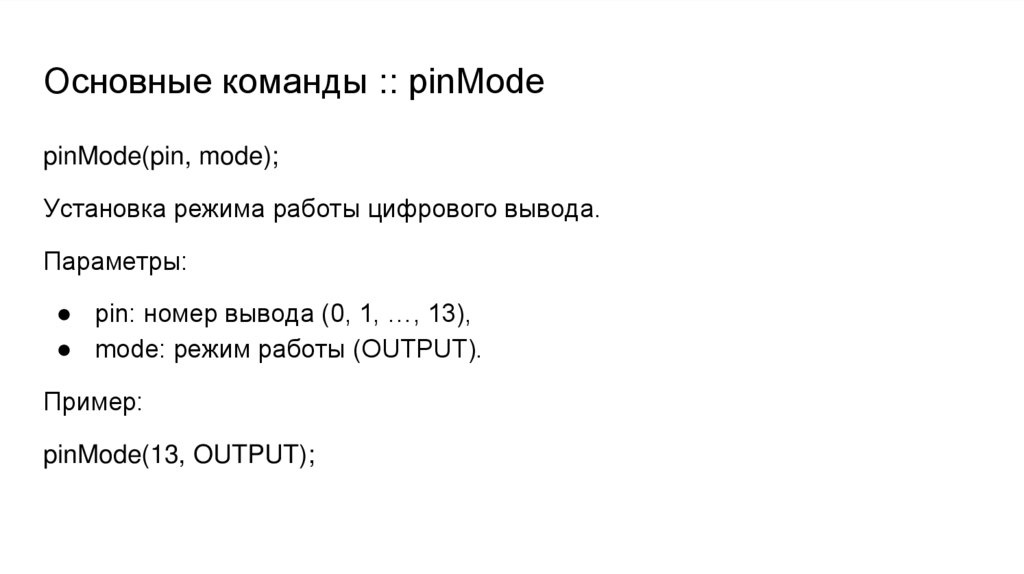

7. Основные команды :: pinMode

pinMode(pin, mode);
Установка режима работы цифрового вывода.
Параметры:
● pin: номер вывода (0, 1, …, 13),
● mode: режим работы (OUTPUT).
Пример:
pinMode(13, OUTPUT);

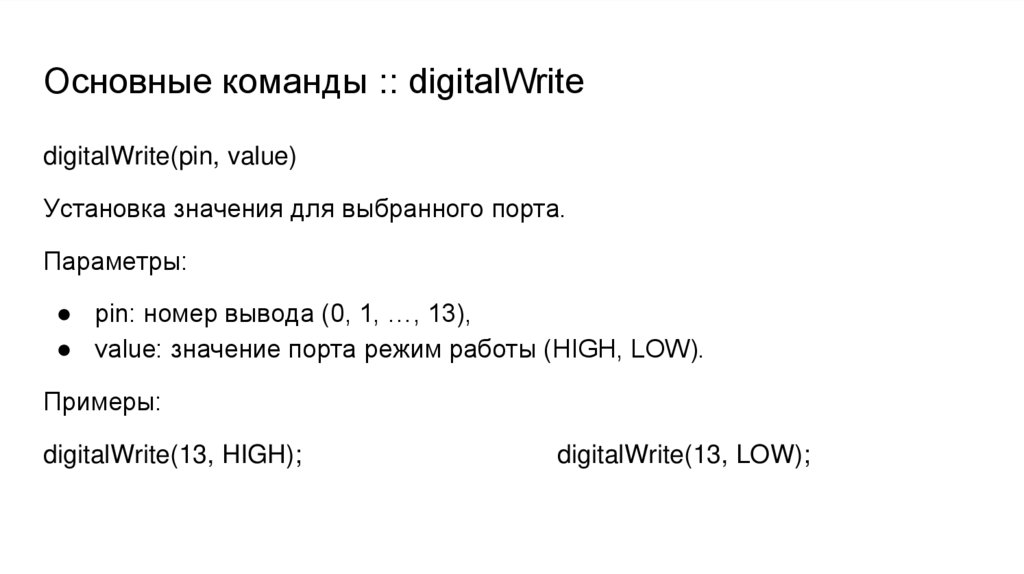

8. Основные команды :: digitalWrite

digitalWrite(pin, value)
Установка значения для выбранного порта.
Параметры:
● pin: номер вывода (0, 1, …, 13),
● value: значение порта режим работы (HIGH, LOW).
Примеры:
digitalWrite(13, HIGH);
digitalWrite(13, LOW);

9. Основные команды :: delay

delay(milliseconds);
Пауза.
Параметры:
● milliseconds: длительность в миллисекундах.
Примеры:
delay(1000); // пауза 1 секунда
delay(1000 / 16); // пауза 1 секунда для виртуальной лаборатории

10. Беспаечная макетная плата

Для быстрой сборки
электрических схем без
пайки и без проблем
существует макетная
плата.
Её же называют
макетной доской,
макеткой или
breadboard’ом.

11. Спасибо за внимание!

В презентации использованы материалы с сайтов:
с сайта wiki.amperka.ru, 2, 3.
-//
