Презентация_Наполнение_фотоотчета_на_примере_ФО_13_типа_18_05_2023

1. 13 тип (наполнение фотоотчета)

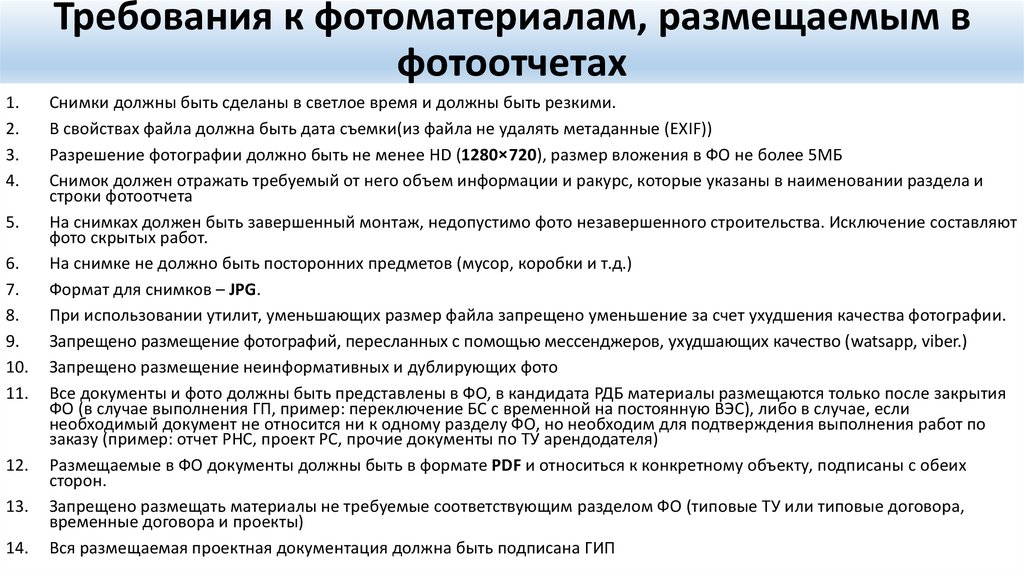

2. Требования к фотоматериалам, размещаемым в фотоотчетах

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Снимки должны быть сделаны в светлое время и должны быть резкими.
В свойствах файла должна быть дата съемки(из файла не удалять метаданные (EXIF))
Разрешение фотографии должно быть не менее HD (1280×720), размер вложения в ФО не более 5МБ
Снимок должен отражать требуемый от него объем информации и ракурс, которые указаны в наименовании раздела и
строки фотоотчета
На снимках должен быть завершенный монтаж, недопустимо фото незавершенного строительства. Исключение составляют
фото скрытых работ.
На снимке не должно быть посторонних предметов (мусор, коробки и т.д.)
Формат для снимков – JPG.
При использовании утилит, уменьшающих размер файла запрещено уменьшение за счет ухудшения качества фотографии.
Запрещено размещение фотографий, пересланных с помощью мессенджеров, ухудшающих качество (watsapp, viber.)
Запрещено размещение неинформативных и дублирующих фото
Все документы и фото должны быть представлены в ФО, в кандидата РДБ материалы размещаются только после закрытия
ФО (в случае выполнения ГП, пример: переключение БС с временной на постоянную ВЭС), либо в случае, если
необходимый документ не относится ни к одному разделу ФО, но необходим для подтверждения выполнения работ по
заказу (пример: отчет РНС, проект РС, прочие документы по ТУ арендодателя)
Размещаемые в ФО документы должны быть в формате PDF и относиться к конкретному объекту, подписаны с обеих
сторон.
Запрещено размещать материалы не требуемые соответствующим разделом ФО (типовые ТУ или типовые договора,
временные договора и проекты)
Вся размещаемая проектная документация должна быть подписана ГИП

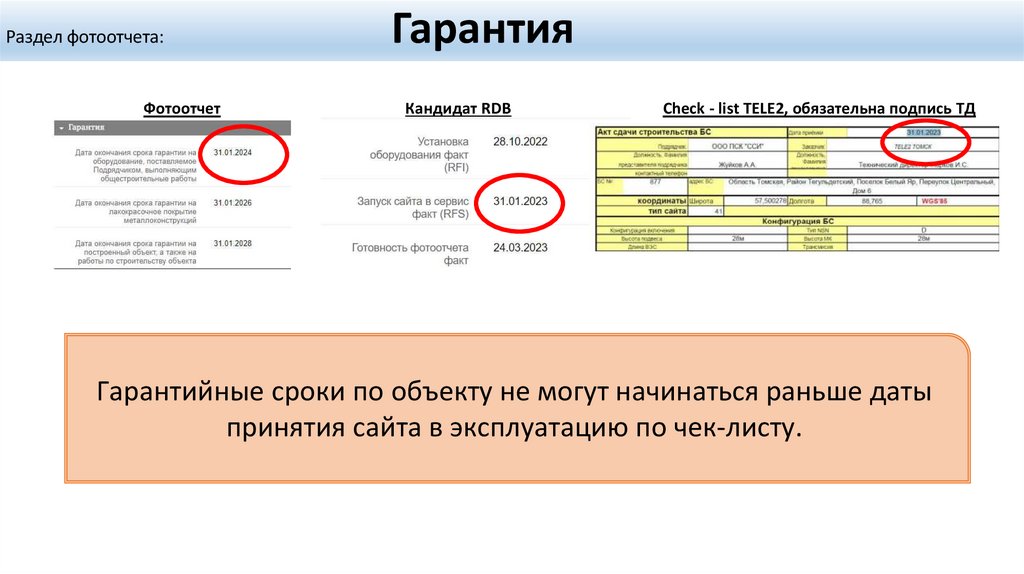

3. Раздел фотоотчета: Гарантия

Раздел фотоотчета:
Фотоотчет
Гарантия
Кандидат RDB
Check - list TELE2, обязательна подпись ТД
региона
Гарантийные сроки по объекту не могут начинаться раньше даты
принятия сайта в эксплуатацию по чек-листу.

4. Раздел фотоотчета: АМС

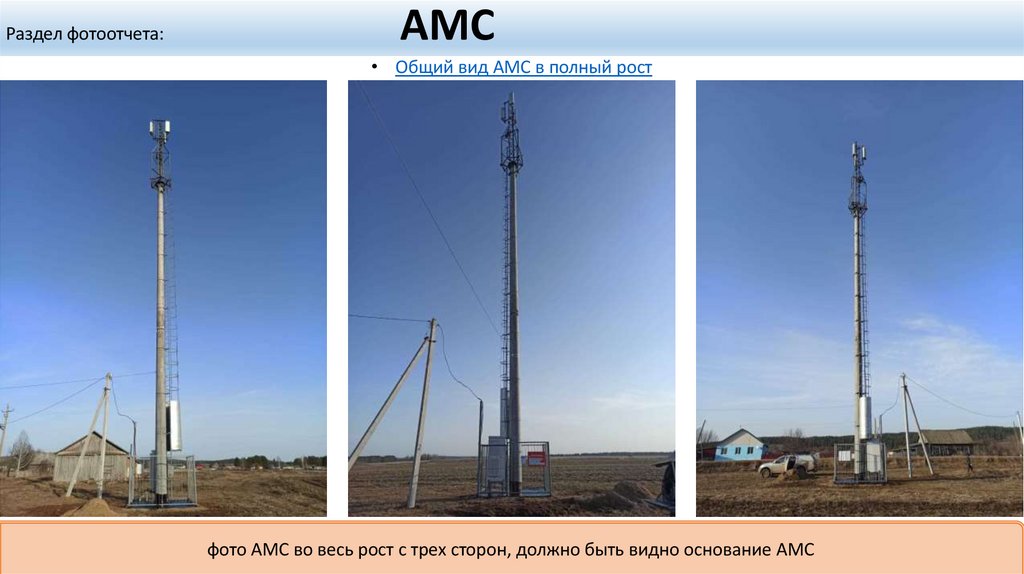

• Общий вид АМС в полный рост
фото АМС во весь рост с трех сторон, должно быть видно основание АМС

5. Раздел фотоотчета: АМС

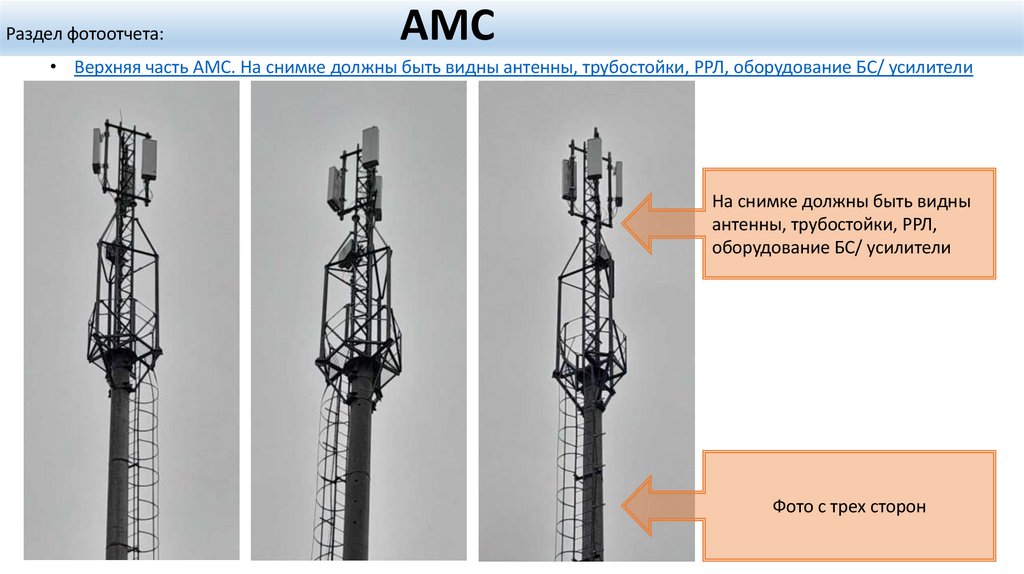

• Верхняя часть АМС. На снимке должны быть видны антенны, трубостойки, РРЛ, оборудование БС/ усилители
На снимке должны быть видны
антенны, трубостойки, РРЛ,
оборудование БС/ усилители
Фото с трех сторон

6. Раздел фотоотчета: АМС

Раздел фотоотчета:
АМС
Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу
фундамента)
На снимке должны
быть полностью
видны ограждение,
стойка Outdoor или
контейнер
Заземление
ограждения
Габариты
ограждения (на фото
четко видно
показания рулетки)

7. Раздел фотоотчета: АМС

АМС
Раздел фотоотчета:

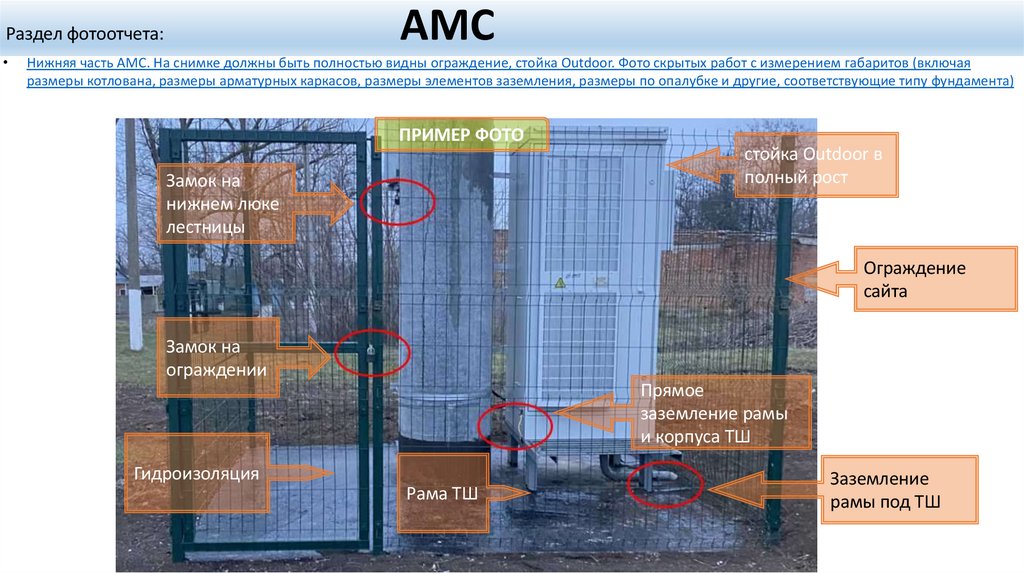

Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу фундамента)
ПРИМЕР ФОТО
Замок на
нижнем люке
лестницы
стойка Outdoor в
полный рост
Ограждение
сайта
Замок на
ограждении
Прямое
заземление рамы
и корпуса ТШ
Гидроизоляция
Рама ТШ
Заземление
рамы под ТШ

8. Раздел фотоотчета: АМС

Раздел фотоотчета:
АМС
Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу
фундамента)

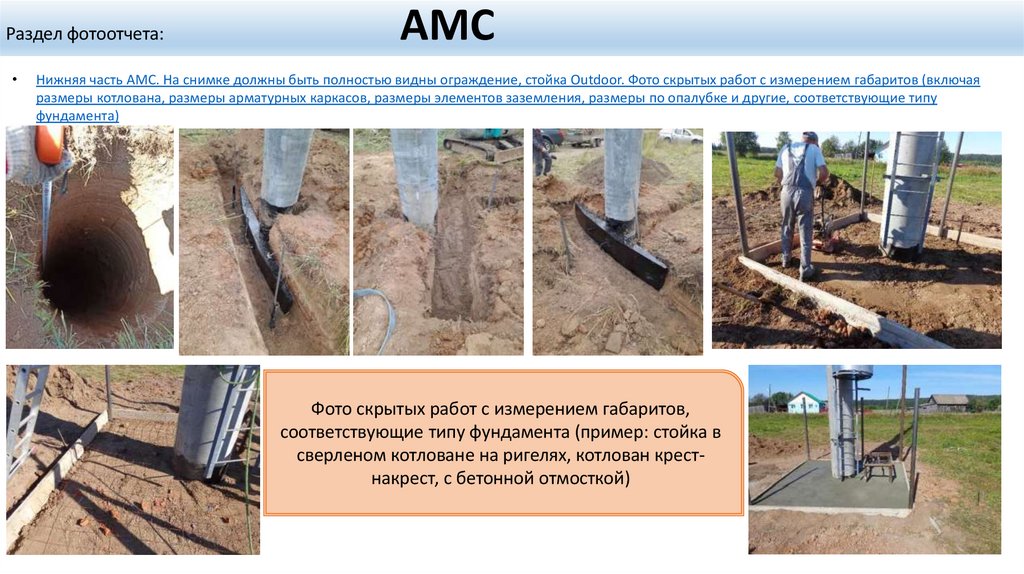

Фото скрытых работ с измерением габаритов,
соответствующие типу фундамента (пример: стойка в
сверленом котловане на ригелях, котлован крестнакрест, с бетонной отмосткой)

9. Раздел фотоотчета: АМС

АМС
Раздел фотоотчета:

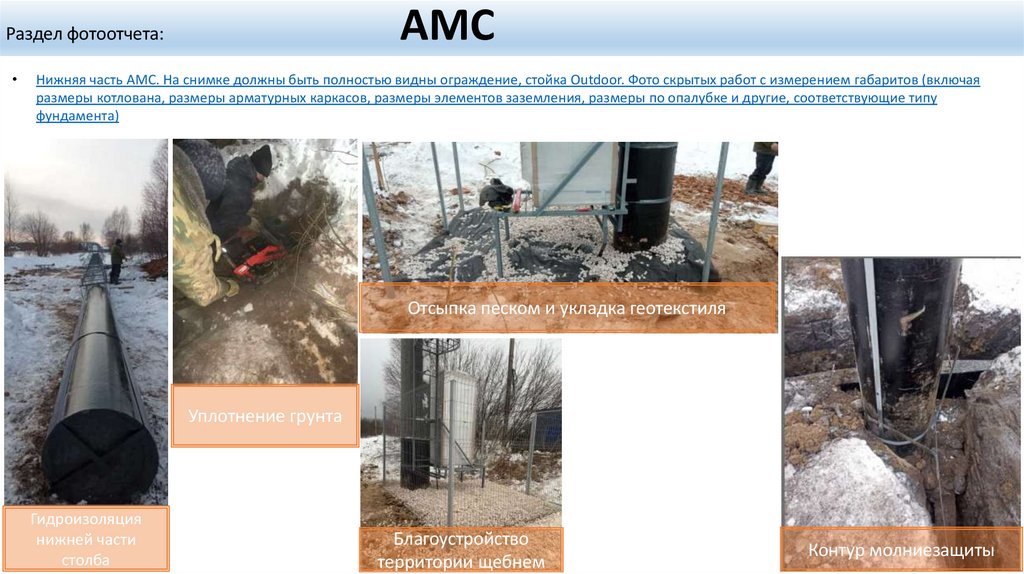

Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу
фундамента)
Отсыпка песком и укладка геотекстиля
Уплотнение грунта
Гидроизоляция
нижней части
столба
Благоустройство
территории щебнем
Контур молниезащиты

10. Раздел фотоотчета: АМС

АМС
Раздел фотоотчета:

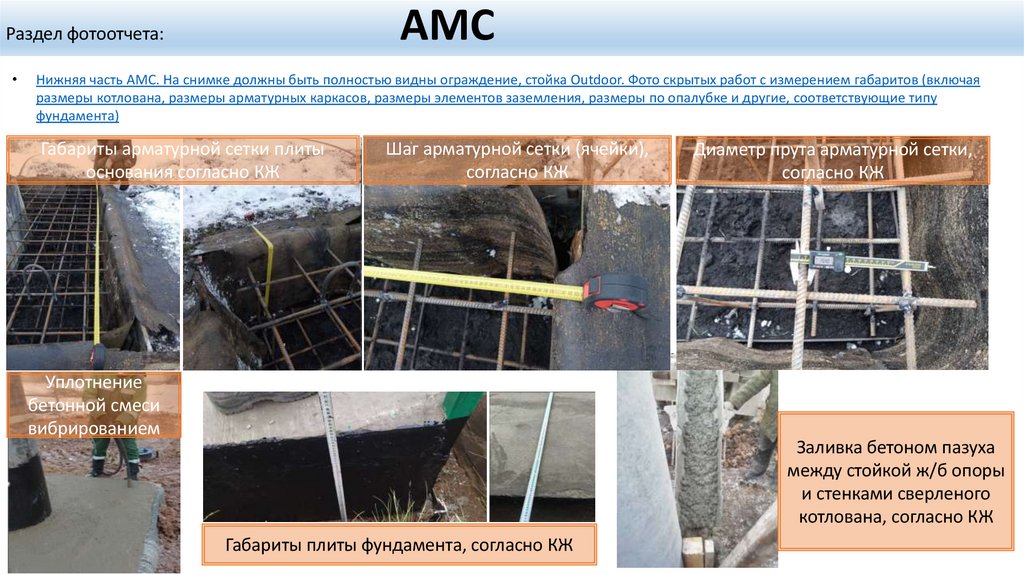

Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу
фундамента)
Габариты арматурной сетки плиты
основания согласно КЖ
Шаг арматурной сетки (ячейки),
согласно КЖ
Уплотнение
бетонной смеси
вибрированием
Диаметр прута арматурной сетки,
согласно КЖ
Заливка бетоном пазуха
между стойкой ж/б опоры
и стенками сверленого
котлована, согласно КЖ
Габариты плиты фундамента, согласно КЖ

11. Раздел фотоотчета: АМС

Раздел фотоотчета:
АМС
Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу
фундамента)

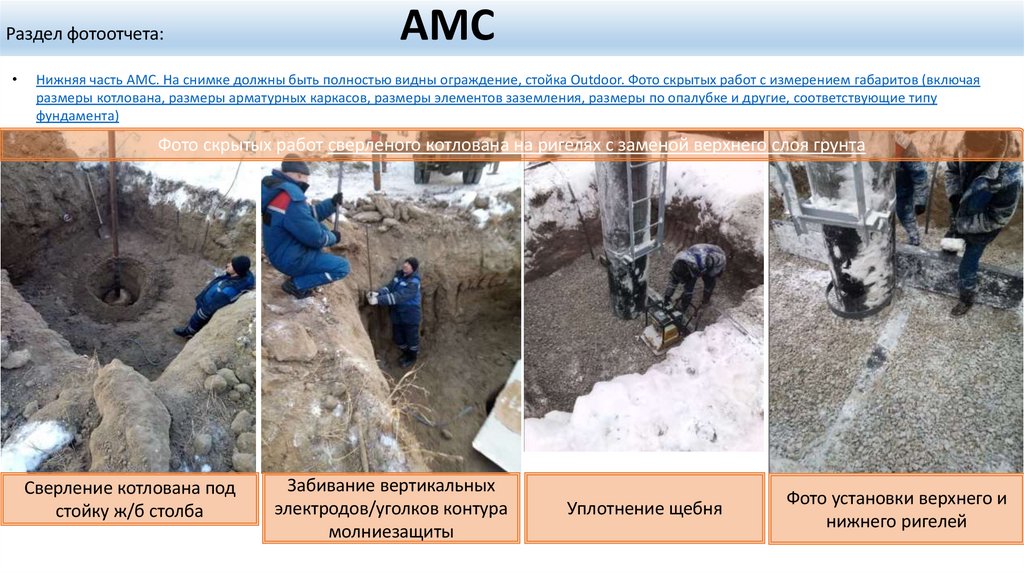

Фото скрытых работ сверленого котлована на ригелях с заменой верхнего слоя грунта
Сверление котлована под
стойку ж/б столба
Забивание вертикальных
электродов/уголков контура
молниезащиты
Уплотнение щебня
Фото установки верхнего и
нижнего ригелей

12. Раздел фотоотчета: АМС

Раздел фотоотчета:
АМС
Нижняя часть АМС. На снимке должны быть полностью видны ограждение, стойка Outdoor. Фото скрытых работ с измерением габаритов (включая
размеры котлована, размеры арматурных каркасов, размеры элементов заземления, размеры по опалубке и другие, соответствующие типу
фундамента)

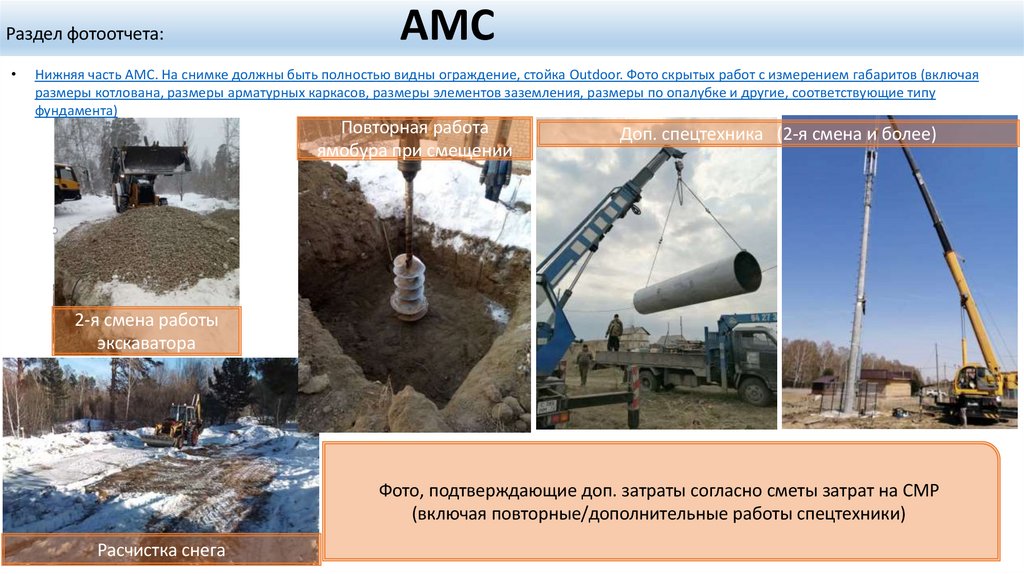

Повторная работа
ямобура при смещении
Доп. спецтехника (2-я смена и более)
2-я смена работы
экскаватора
Фото, подтверждающие доп. затраты согласно сметы затрат на СМР
(включая повторные/дополнительные работы спецтехники)
Расчистка снега

13. Раздел фотоотчета: АМС

Раздел фотоотчета:
АМС

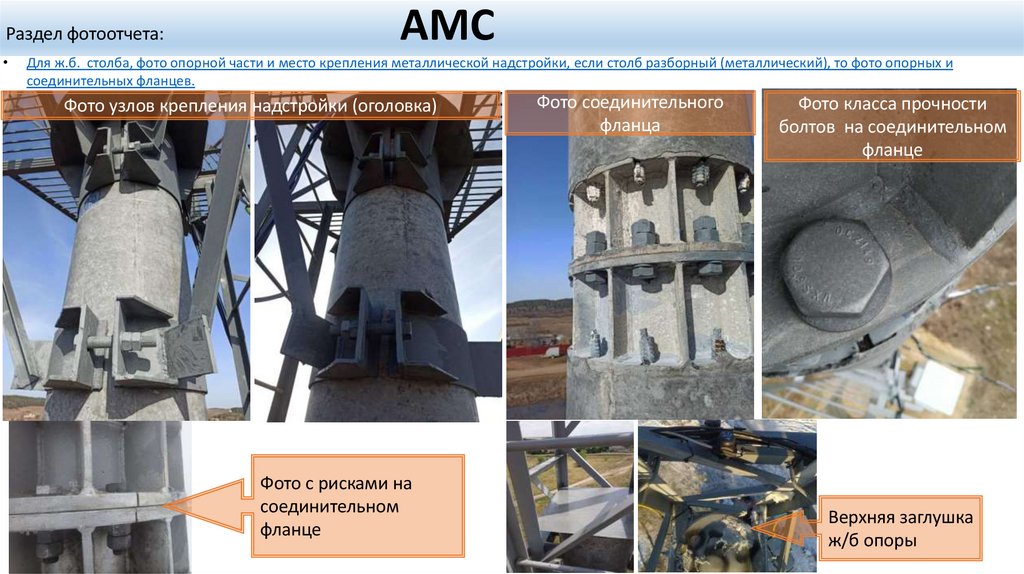

Для ж.б. столба, фото опорной части и место крепления металлической надстройки, если столб разборный (металлический), то фото опорных и
соединительных фланцев.
Фото узлов крепления надстройки (оголовка)
Фото с рисками на
соединительном
фланце
Фото соединительного
фланца
Фото класса прочности
болтов на соединительном
фланце
Верхняя заглушка
ж/б опоры

14. Раздел фотоотчета: АМС

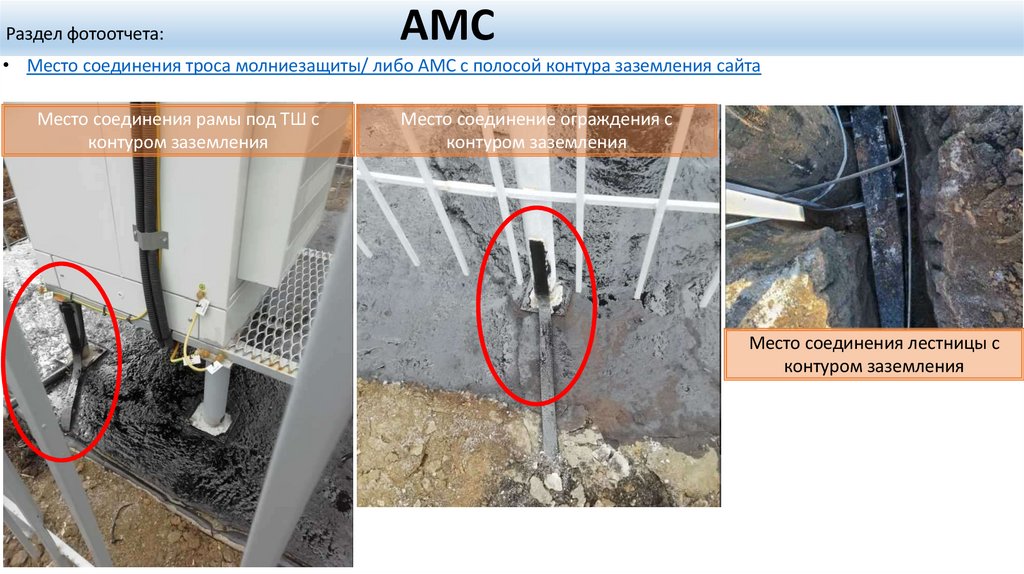

• Место соединения троса молниезащиты/ либо АМС с полосой контура заземления сайта
Место соединения рамы под ТШ с
контуром заземления
Место соединение ограждения с
контуром заземления
Место соединения лестницы с
контуром заземления

15.

Раздел фотоотчета:
АППАРАТНАЯ

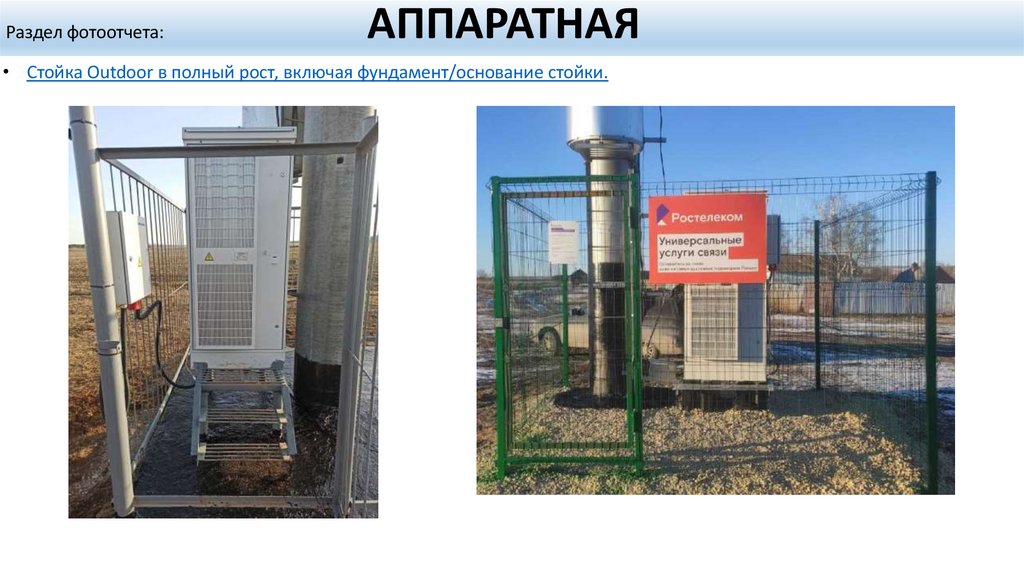

• Стойка Outdoor в полный рост, включая фундамент/основание стойки.

16.

Раздел фотоотчета:
АППАРАТНАЯ

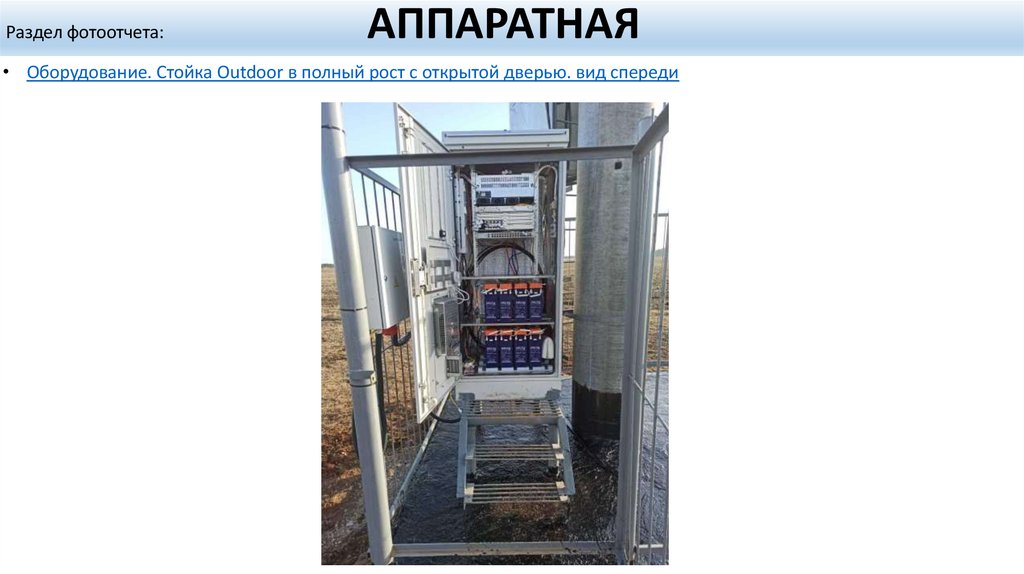

• Оборудование. Стойка Outdoor в полный рост с открытой дверью. вид спереди

17.

Раздел фотоотчета:
АППАРАТНАЯ

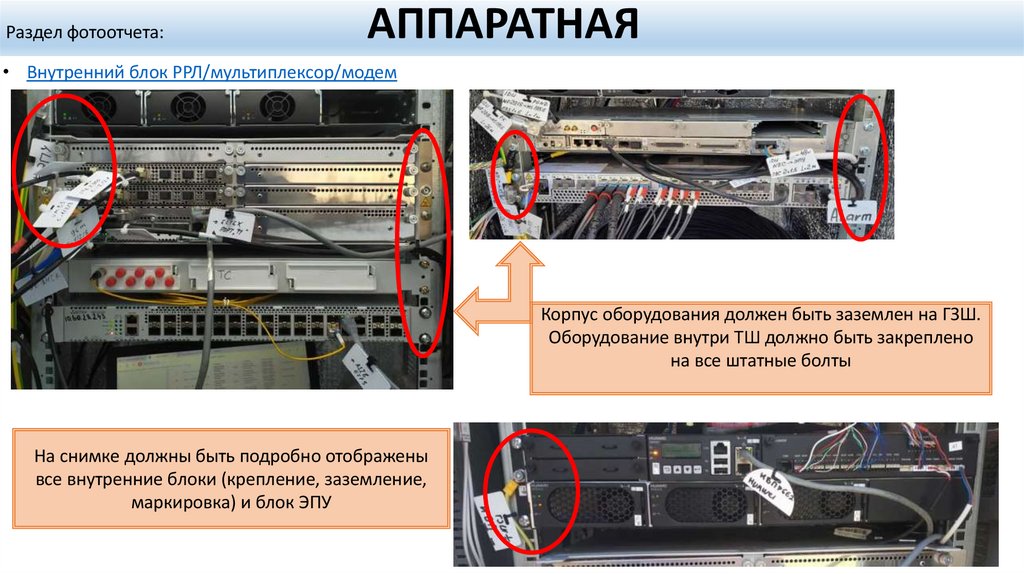

• Внутренний блок РРЛ/мультиплексор/модем
Корпус оборудования должен быть заземлен на ГЗШ.
Оборудование внутри ТШ должно быть закреплено
на все штатные болты
На снимке должны быть подробно отображены
все внутренние блоки (крепление, заземление,
маркировка) и блок ЭПУ

18.

Раздел фотоотчета:
АППАРАТНАЯ
• Автоматы подключения нагрузки (модулей NSN, трансмиссии, АКБ) в стойке питания крупным планом, маркировка
автоматов. Расшивка аварий
На фото видно номиналы автоматов, все кабели и
автоматы подписаны (на бирках указана
подключаемая технология, марка, сечение и
длина кабеля). Защитная рамка снята.
Многожильный кабель
обжат НШП. Подключение
кабеля к автомату не
должно перекрываться
бирками.
Расшивка аварий

19.

Раздел фотоотчета:
АППАРАТНАЯ

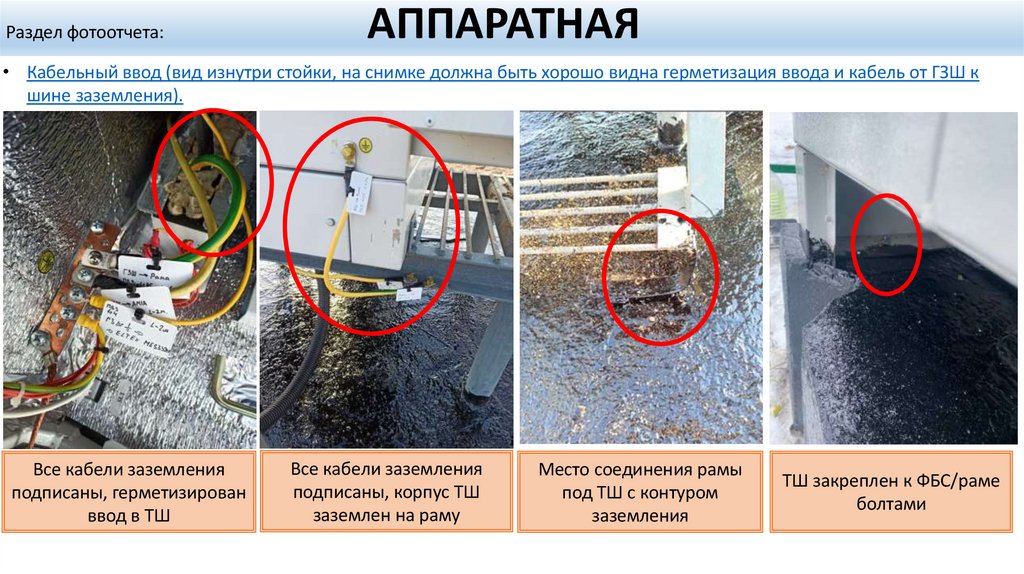

• Кабельный ввод (вид изнутри стойки, на снимке должна быть хорошо видна герметизация ввода и кабель от ГЗШ к
шине заземления).
Все кабели заземления
подписаны, герметизирован
ввод в ТШ
Все кабели заземления
подписаны, корпус ТШ
заземлен на раму
Место соединения рамы
под ТШ с контуром
заземления
ТШ закреплен к ФБС/раме
болтами

20.

Раздел фотоотчета:
АППАРАТНАЯ

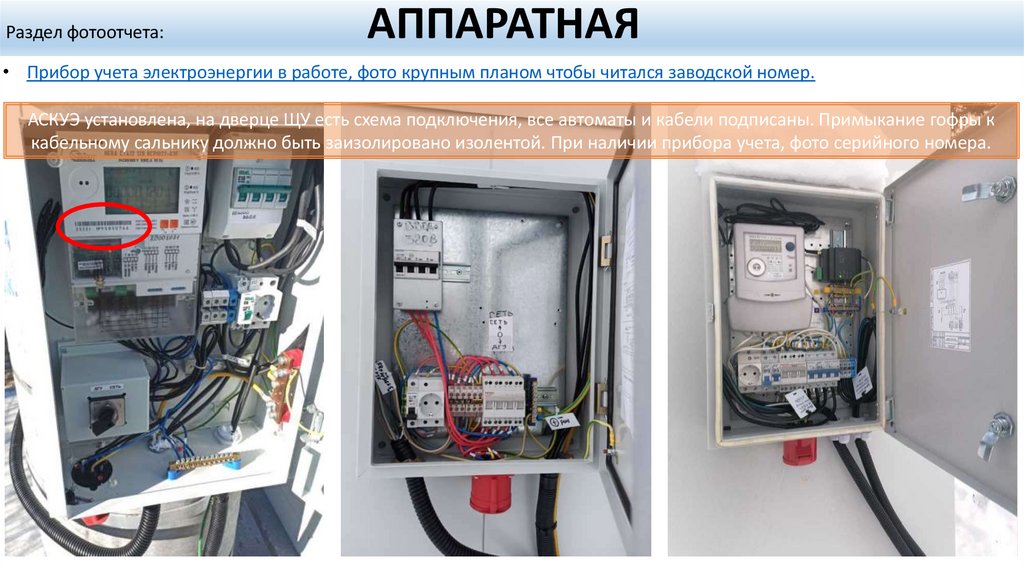

• Прибор учета электроэнергии в работе, фото крупным планом чтобы читался заводской номер.
АСКУЭ установлена, на дверце ЩУ есть схема подключения, все автоматы и кабели подписаны. Примыкание гофры к
кабельному сальнику должно быть заизолировано изолентой. При наличии прибора учета, фото серийного номера.

21.

Раздел фотоотчета:
АППАРАТНАЯ

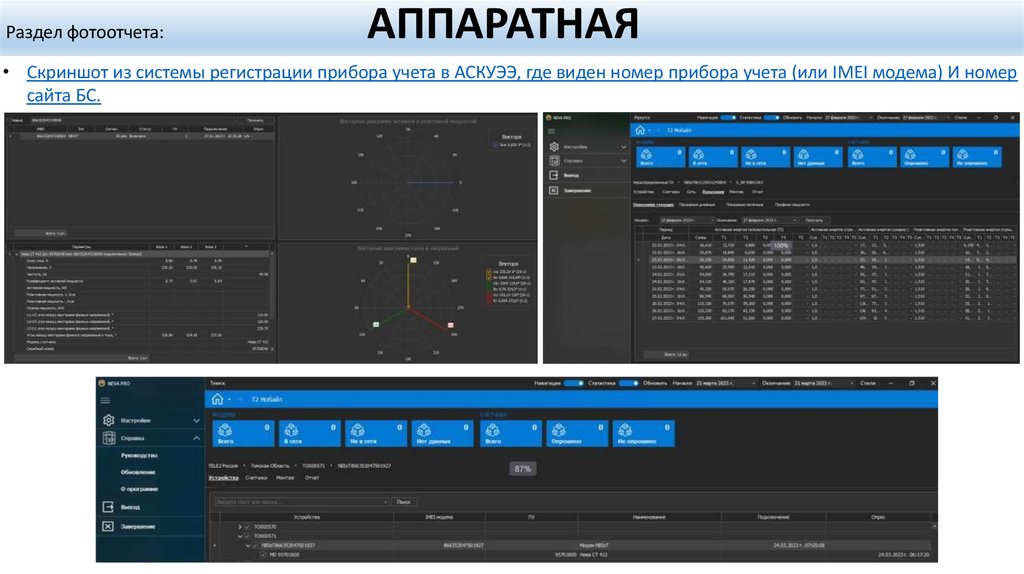

• Скриншот из системы регистрации прибора учета в АСКУЭЭ, где виден номер прибора учета (или IMEI модема) И номер
сайта БС.

22.

Раздел фотоотчета:
АФУ

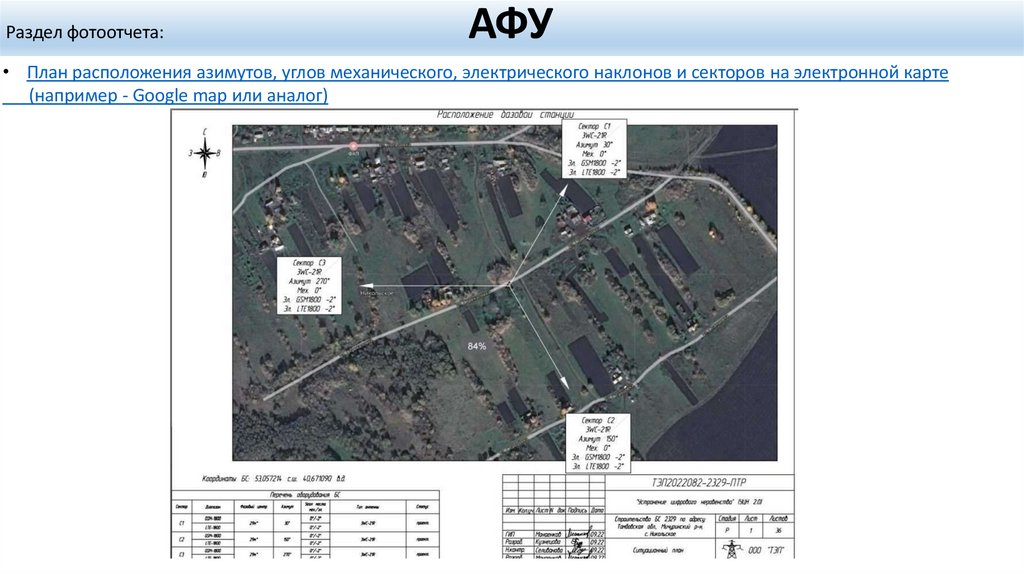

• План расположения азимутов, углов механического, электрического наклонов и секторов на электронной карте
(например - Google map или аналог)

23.

Раздел фотоотчета:
АФУ
• Азимуты антенн БС каждого сектора. Должно быть видно: верхнюю крышку антенны, панораму перед сектором, номер
сектора (указан на крышке либо в имени файла).Общий вид антенны GPS.
Номера секторов подписаны, видно установленное направление сектора, возможна
привязка к местности

24.

Раздел фотоотчета:
АФУ

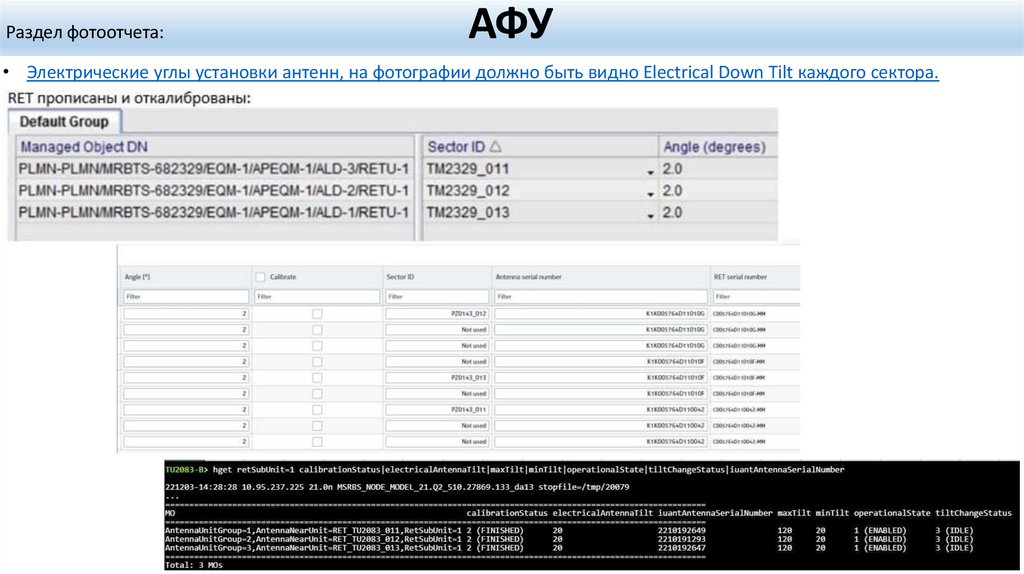

• Электрические углы установки антенн, на фотографии должно быть видно Electrical Down Tilt каждого сектора.

25.

Раздел фотоотчета:
АФУ
• Механические углы установки антенн, фото электронного уровня длиной не менее 400 мм, приложенного к задней
панели антенн (каждого сектора). Должно быть видно уровень целиком, включая индикацию на экране.
Четкие фото, видно показания на экране, весь уровень, не закрыты показания экрана и пузырьковые уровни. На
экране не допускается индикация HOLD и INK. На панельных антеннах подписан сектор, азимут, углы наклона, номер
БС.

26.

Раздел фотоотчета:
АФУ
• Фото наклейки с типом антенны, расположенной на задней крышке
Четкие фото. На панельных антеннах подписан сектор, азимут, углы наклона, номер БС. Видно тип антенны
(сравнивается с типом антенны кандидата РДБ, выданного РП).
Важно: Антенны должны быть смонтированы, не допускается фото антенн на земле.

27.

Раздел фотоотчета:
АФУ
• Азимуты антенн РРЛ, заземление РРЛ (с обеих сторон заземляющего проводника)
Нет помех перед антенной РРЛ, кабели подписаны, видно заземление с обеих сторон.

28.

Раздел фотоотчета:
АФУ

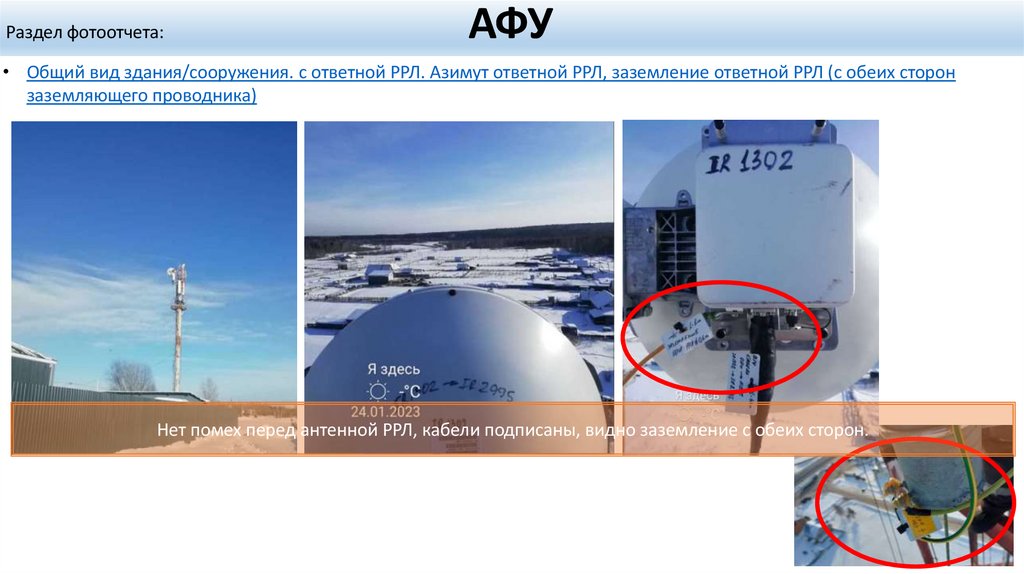

• Общий вид здания/сооружения. с ответной РРЛ. Азимут ответной РРЛ, заземление ответной РРЛ (с обеих сторон
заземляющего проводника)
Нет помех перед антенной РРЛ, кабели подписаны, видно заземление с обеих сторон.

29.

Раздел фотоотчета:
АФУ

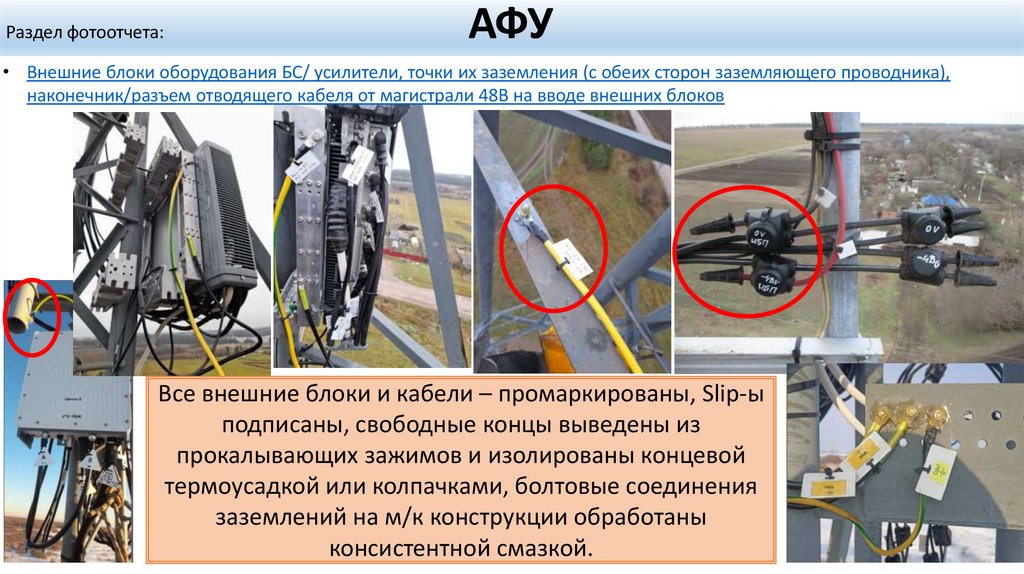

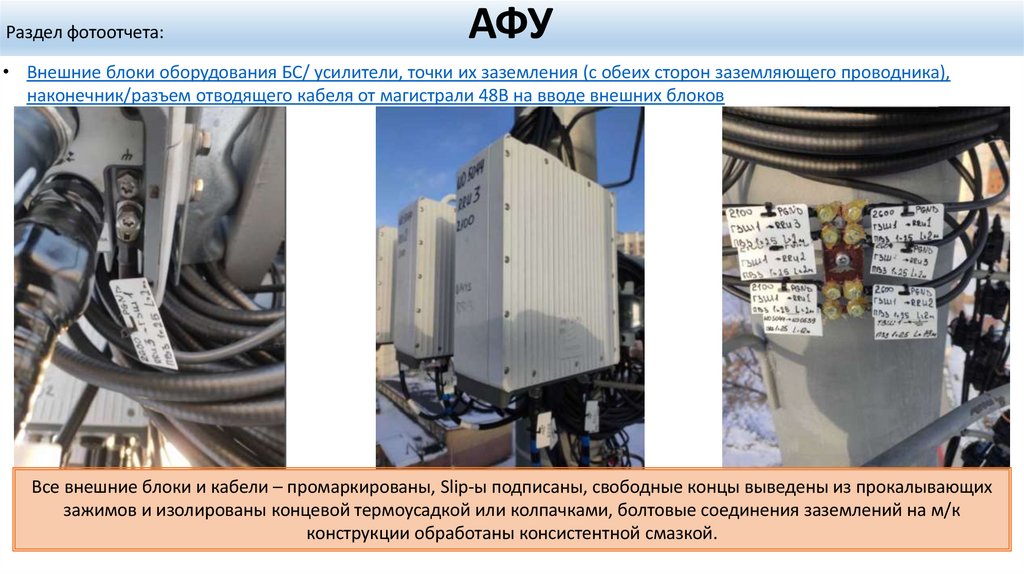

• Внешние блоки оборудования БС/ усилители, точки их заземления (с обеих сторон заземляющего проводника),
наконечник/разъем отводящего кабеля от магистрали 48В на вводе внешних блоков
Все внешние блоки и кабели – промаркированы, Slip-ы
подписаны, свободные концы выведены из
прокалывающих зажимов и изолированы концевой
термоусадкой или колпачками, болтовые соединения
заземлений на м/к конструкции обработаны
консистентной смазкой.

30.

Раздел фотоотчета:
АФУ
• Внешние блоки оборудования БС/ усилители, точки их заземления (с обеих сторон заземляющего проводника),
наконечник/разъем отводящего кабеля от магистрали 48В на вводе внешних блоков
Все внешние блоки и кабели – промаркированы, Slip-ы подписаны, свободные концы выведены из прокалывающих
зажимов и изолированы концевой термоусадкой или колпачками, болтовые соединения заземлений на м/к
конструкции обработаны консистентной смазкой.

31.

Раздел фотоотчета:
АФУ

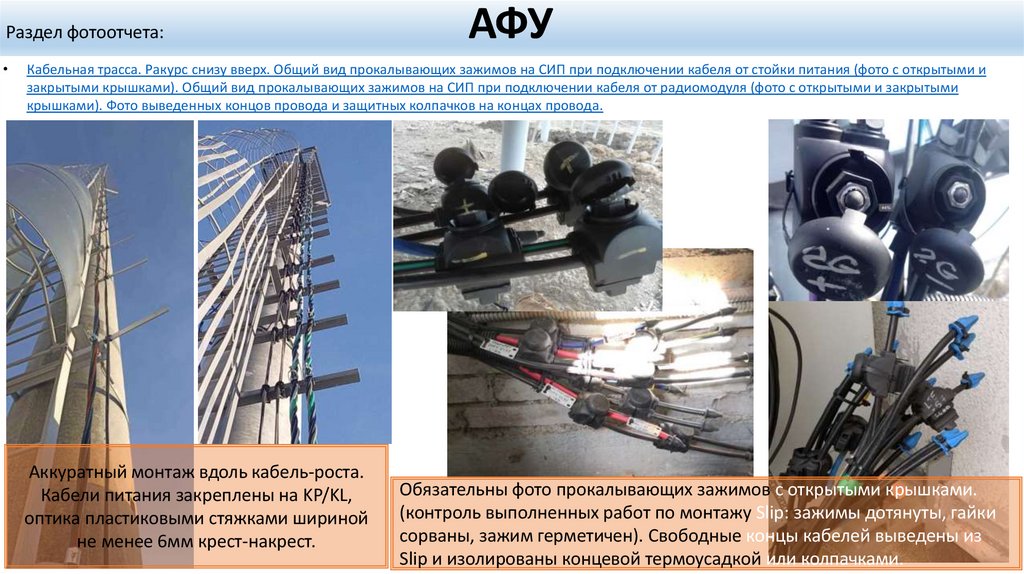

Кабельная трасса. Ракурс снизу вверх. Общий вид прокалывающих зажимов на СИП при подключении кабеля от стойки питания (фото с открытыми и
закрытыми крышками). Общий вид прокалывающих зажимов на СИП при подключении кабеля от радиомодуля (фото с открытыми и закрытыми
крышками). Фото выведенных концов провода и защитных колпачков на концах провода.
Аккуратный монтаж вдоль кабель-роста.
Кабели питания закреплены на KP/KL,
оптика пластиковыми стяжками шириной
не менее 6мм крест-накрест.
Обязательны фото прокалывающих зажимов с открытыми крышками.
(контроль выполненных работ по монтажу Slip: зажимы дотянуты, гайки
сорваны, зажим герметичен). Свободные концы кабелей выведены из
Slip и изолированы концевой термоусадкой или колпачками.

32.

Раздел фотоотчета:
Документация по сайту, в формате PDF

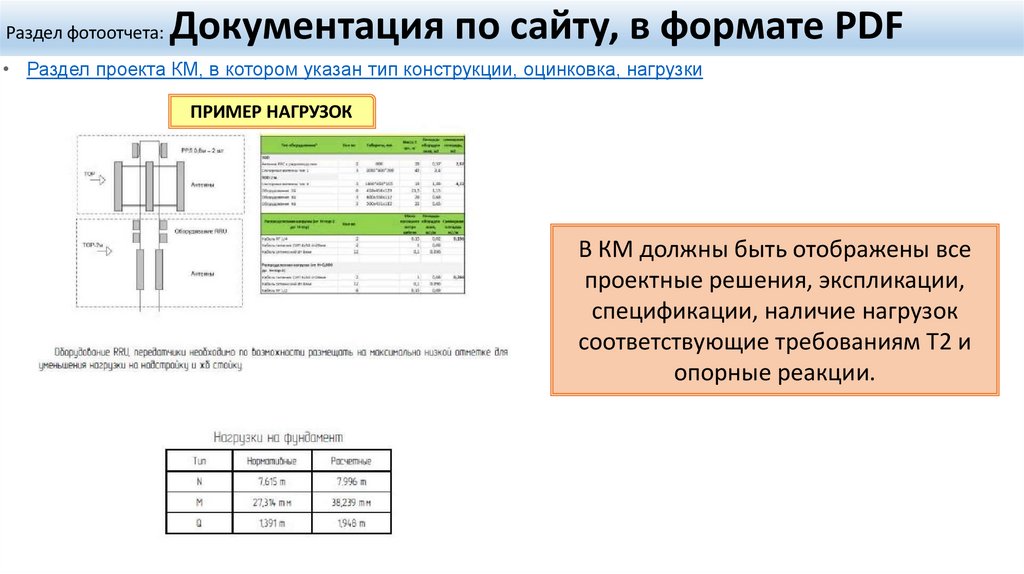

• Раздел проекта КМ, в котором указан тип конструкции, оцинковка, нагрузки
ПРИМЕР НАГРУЗОК
В КМ должны быть отображены все
проектные решения, экспликации,
спецификации, наличие нагрузок
соответствующие требованиям Т2 и
опорные реакции.

33.

Раздел фотоотчета:
Документация по сайту, в формате PDF
• Раздел проекта КЖ, отчеты ИГИ и ИГДИ
Оформление КЖ согласно
утвержденной формы
Оформление ИГИ согласно
требований к очету ИГИ

34.

Раздел фотоотчета:
МАТЕРИАЛЫ

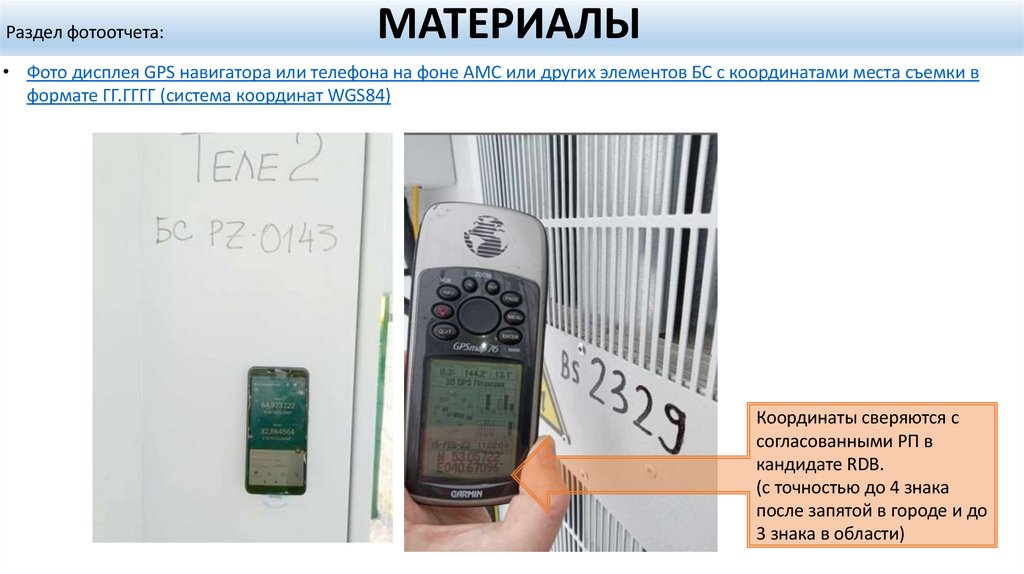

• Фото дисплея GPS навигатора или телефона на фоне АМС или других элементов БС c координатами места съемки в
формате ГГ.ГГГГ (система координат WGS84)
Координаты сверяются с
согласованными РП в
кандидате RDB.
(с точностью до 4 знака
после запятой в городе и до
3 знака в области)

35.

Раздел фотоотчета:
МАТЕРИАЛЫ

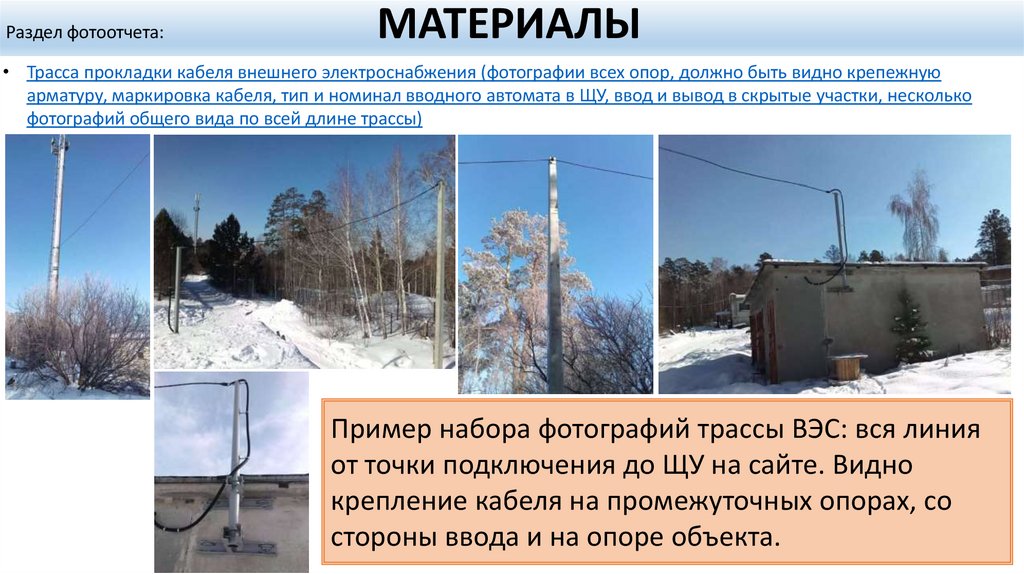

• Трасса прокладки кабеля внешнего электроснабжения (фотографии всех опор, должно быть видно крепежную
арматуру, маркировка кабеля, тип и номинал вводного автомата в ЩУ, ввод и вывод в скрытые участки, несколько
фотографий общего вида по всей длине трассы)
Пример набора фотографий трассы ВЭС: вся линия
от точки подключения до ЩУ на сайте. Видно
крепление кабеля на промежуточных опорах, со
стороны ввода и на опоре объекта.

36.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Трасса прокладки кабеля внешнего электроснабжения (фотографии всех опор, должно быть видно крепежную
арматуру, маркировка кабеля, тип и номинал вводного автомата в ЩУ, ввод и вывод в скрытые участки, несколько
фотографий общего вида по всей длине трассы)
Пример набора фотографий трассы ВЭС: вся линия от точки подключения до ЩУ на сайте. Видно крепление кабеля на
промежуточных опорах, со стороны ввода и на опоре объекта.

37.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

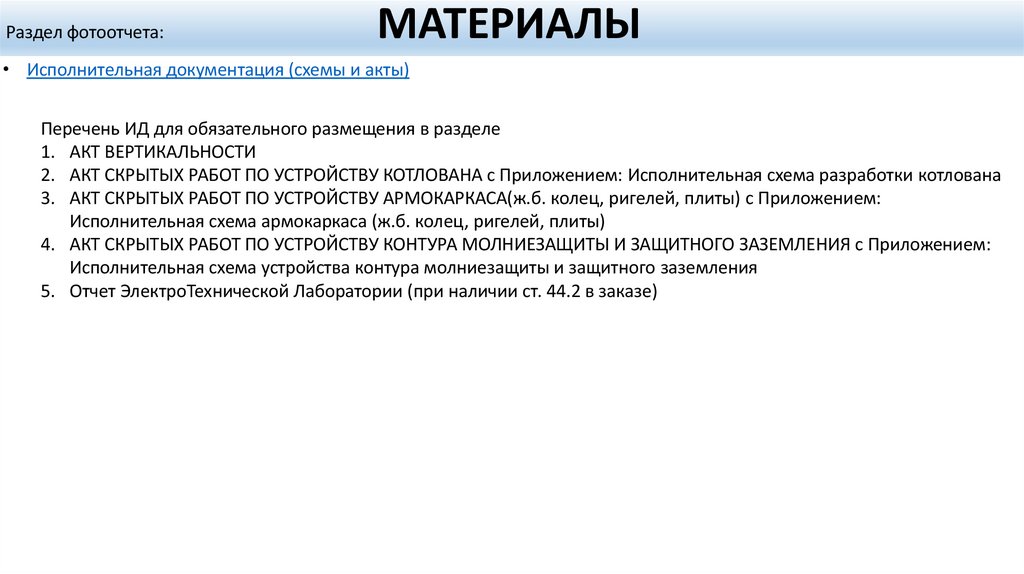

Перечень ИД для обязательного размещения в разделе
1. АКТ ВЕРТИКАЛЬНОСТИ
2. АКТ СКРЫТЫХ РАБОТ ПО УСТРОЙСТВУ КОТЛОВАНА с Приложением: Исполнительная схема разработки котлована
3. АКТ СКРЫТЫХ РАБОТ ПО УСТРОЙСТВУ АРМОКАРКАСА(ж.б. колец, ригелей, плиты) с Приложением:
Исполнительная схема армокаркаса (ж.б. колец, ригелей, плиты)
4. АКТ СКРЫТЫХ РАБОТ ПО УСТРОЙСТВУ КОНТУРА МОЛНИЕЗАЩИТЫ И ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ с Приложением:
Исполнительная схема устройства контура молниезащиты и защитного заземления
5. Отчет ЭлектроТехнической Лаборатории (при наличии ст. 44.2 в заказе)

38.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

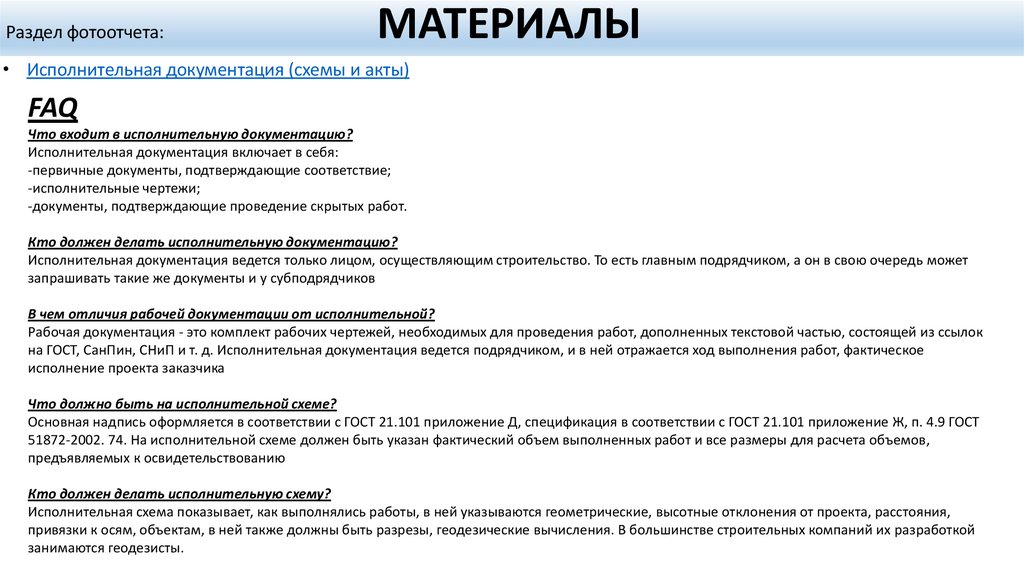

FAQ
Что входит в исполнительную документацию?
Исполнительная документация включает в себя:
-первичные документы, подтверждающие соответствие;
-исполнительные чертежи;
-документы, подтверждающие проведение скрытых работ.
Кто должен делать исполнительную документацию?
Исполнительная документация ведется только лицом, осуществляющим строительство. То есть главным подрядчиком, а он в свою очередь может
запрашивать такие же документы и у субподрядчиков
В чем отличия рабочей документации от исполнительной?
Рабочая документация - это комплект рабочих чертежей, необходимых для проведения работ, дополненных текстовой частью, состоящей из ссылок
на ГОСТ, СанПин, СНиП и т. д. Исполнительная документация ведется подрядчиком, и в ней отражается ход выполнения работ, фактическое
исполнение проекта заказчика
Что должно быть на исполнительной схеме?
Основная надпись оформляется в соответствии с ГОСТ 21.101 приложение Д, спецификация в соответствии с ГОСТ 21.101 приложение Ж, п. 4.9 ГОСТ
51872-2002. 74. На исполнительной схеме должен быть указан фактический объем выполненных работ и все размеры для расчета объемов,
предъявляемых к освидетельствованию
Кто должен делать исполнительную схему?
Исполнительная схема показывает, как выполнялись работы, в ней указываются геометрические, высотные отклонения от проекта, расстояния,
привязки к осям, объектам, в ней также должны быть разрезы, геодезические вычисления. В большинстве строительных компаний их разработкой
занимаются геодезисты.

39.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

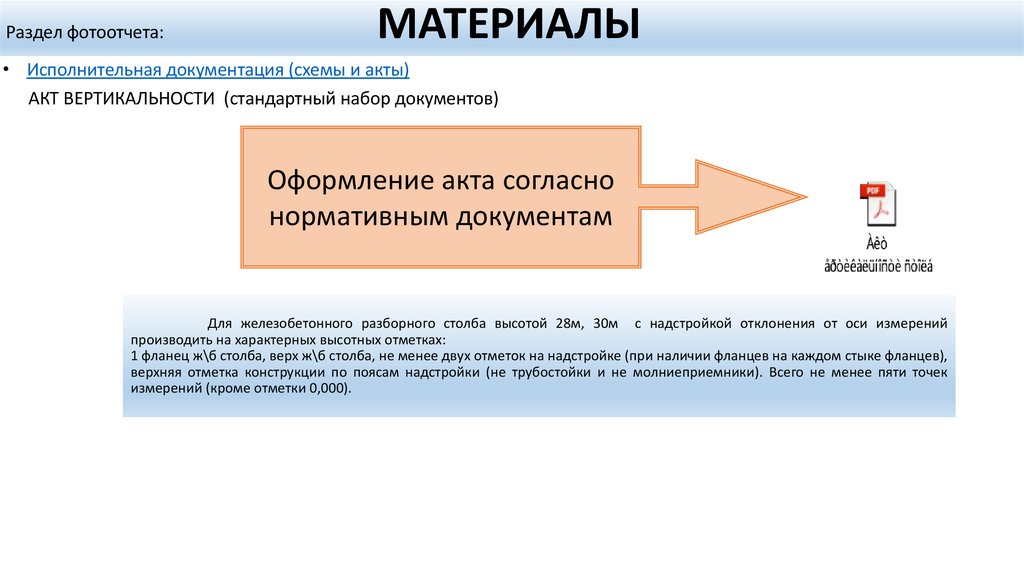

АКТ ВЕРТИКАЛЬНОСТИ (стандартный набор документов)
Оформление акта согласно
нормативным документам
Для железобетонного разборного столба высотой 28м, 30м с надстройкой отклонения от оси измерений
производить на характерных высотных отметках:
1 фланец ж\б столба, верх ж\б столба, не менее двух отметок на надстройке (при наличии фланцев на каждом стыке фланцев),
верхняя отметка конструкции по поясам надстройки (не трубостойки и не молниеприемники). Всего не менее пяти точек
измерений (кроме отметки 0,000).

40.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

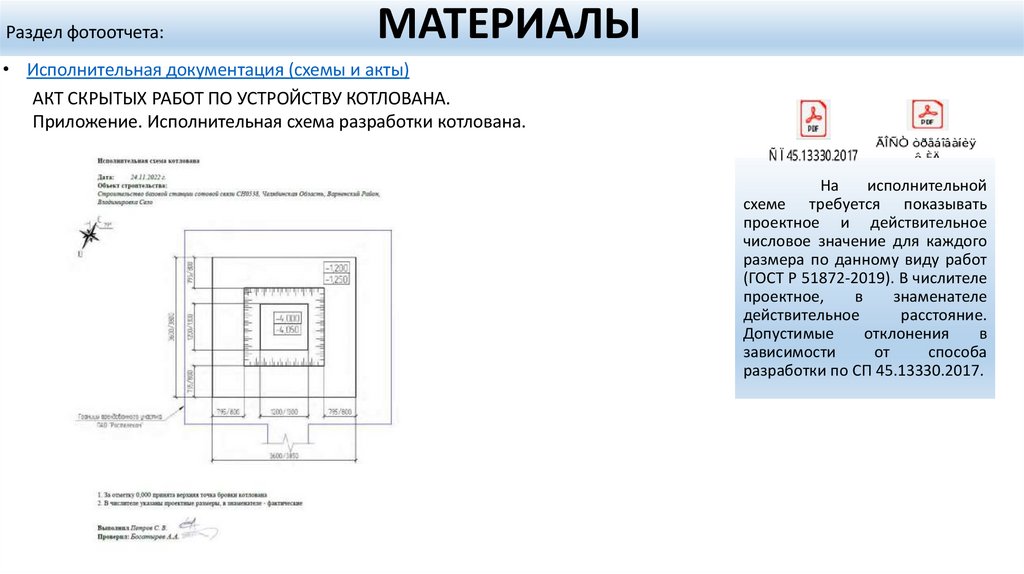

АКТ СКРЫТЫХ РАБОТ ПО УСТРОЙСТВУ КОТЛОВАНА.
Приложение. Исполнительная схема разработки котлована.
На
исполнительной
схеме требуется показывать
проектное и действительное
числовое значение для каждого
размера по данному виду работ
(ГОСТ Р 51872-2019). В числителе
проектное,
в
знаменателе
действительное
расстояние.
Допустимые
отклонения
в
зависимости
от
способа
разработки по СП 45.13330.2017.

41.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

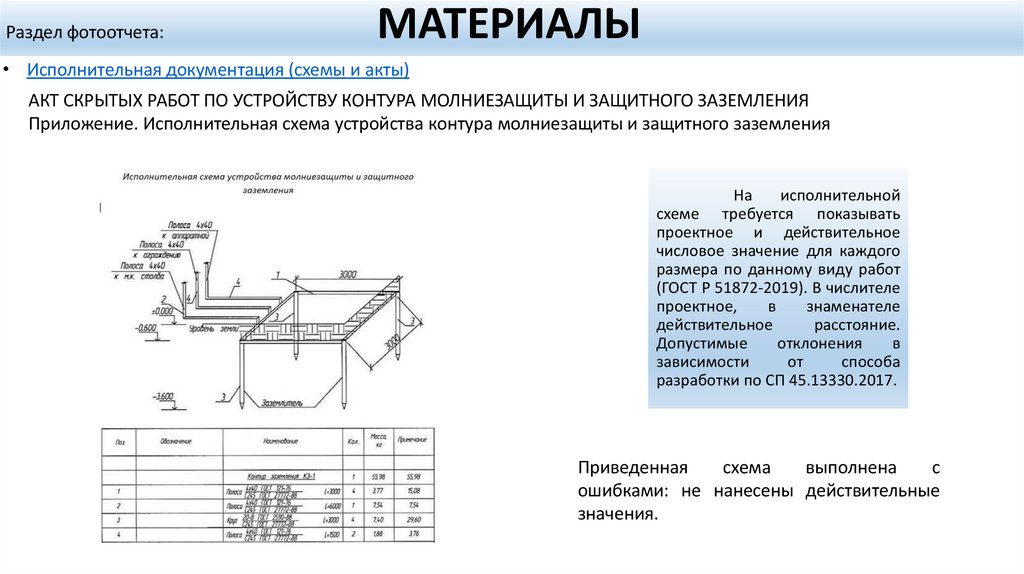

АКТ СКРЫТЫХ РАБОТ ПО УСТРОЙСТВУ КОНТУРА МОЛНИЕЗАЩИТЫ И ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ
Приложение. Исполнительная схема устройства контура молниезащиты и защитного заземления
На
исполнительной
схеме требуется показывать
проектное и действительное
числовое значение для каждого
размера по данному виду работ
(ГОСТ Р 51872-2019). В числителе
проектное,
в
знаменателе
действительное
расстояние.
Допустимые
отклонения
в
зависимости
от
способа
разработки по СП 45.13330.2017.
Приведенная
схема
выполнена
с
ошибками: не нанесены действительные
значения.

42.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

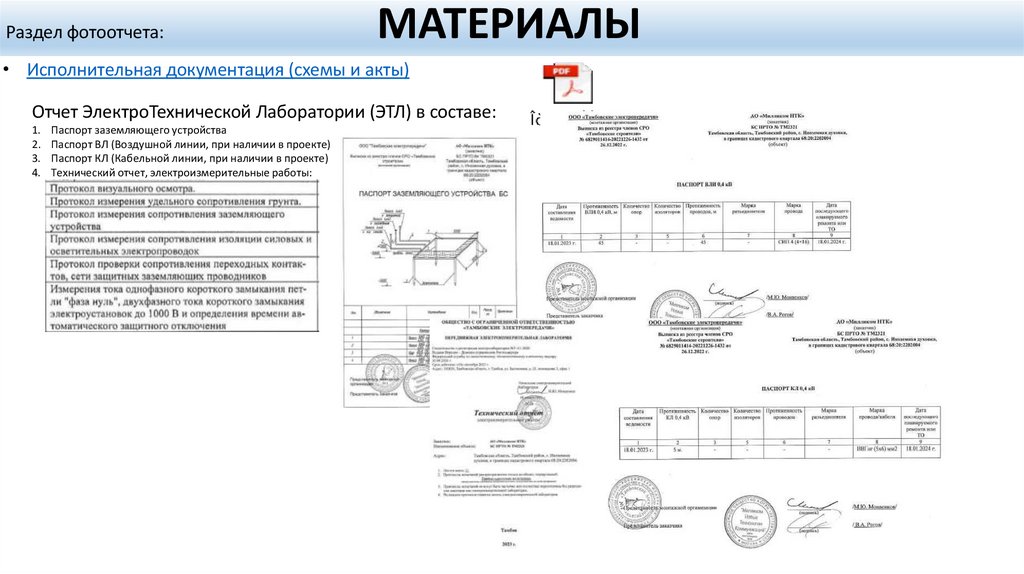

Отчет ЭлектроТехнической Лаборатории (ЭТЛ) в составе:
1.
2.
3.
4.
Паспорт заземляющего устройства
Паспорт ВЛ (Воздушной линии, при наличии в проекте)
Паспорт КЛ (Кабельной линии, при наличии в проекте)
Технический отчет, электроизмерительные работы:

43.

Раздел фотоотчета:
МАТЕРИАЛЫ
• Исполнительная документация (схемы и акты)

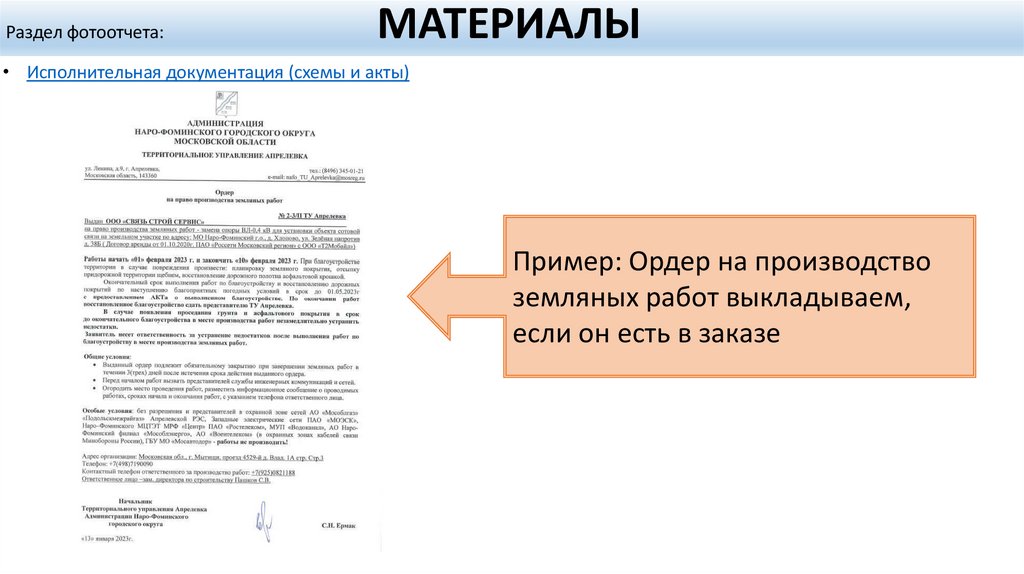

Пример: Ордер на производство
земляных работ выкладываем,
если он есть в заказе
