Cabinet_Style Ultrasonic Cleaning and Disinfector柜式超声清洗消毒器系列操作及维护培训

1.

Cabinet-Style
Ultrasonic
Cleaning and
Disinfector
MAG-GS120\GS180\
GS385\GS485\GS585
Operational Training Presentation
培训人 售后工程师
部门 售后部

2.

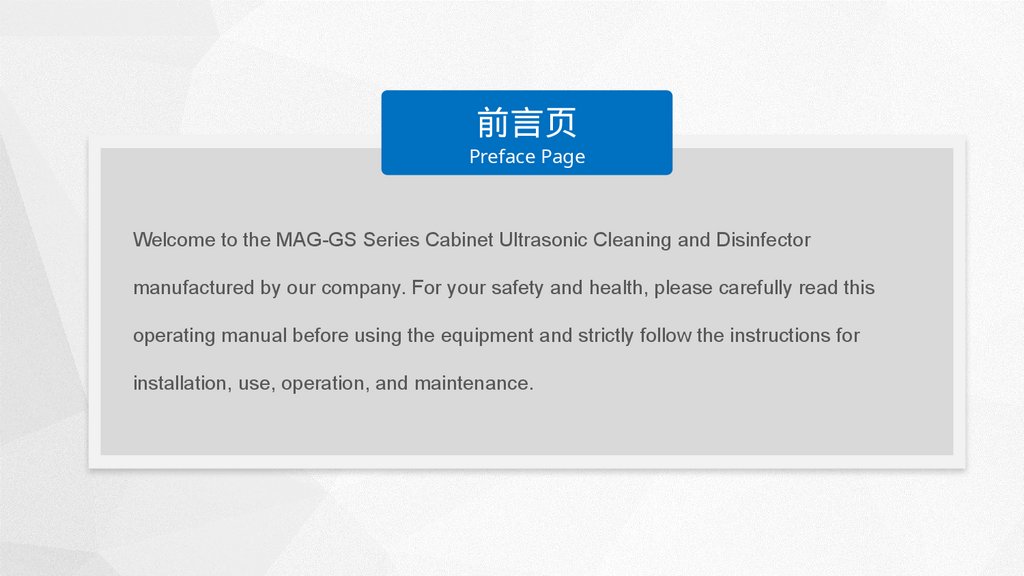

前言页
Preface Page
Welcome to the MAG-GS Series Cabinet Ultrasonic Cleaning and Disinfector
manufactured by our company. For your safety and health, please carefully read this
operating manual before using the equipment and strictly follow the instructions for
installation, use, operation, and maintenance.

3.

目录 /Contents
First Part
Company profile
Second Part
Operational Training
Third Part
Equipment Maintenance
Forth Part
Ending

4.

1
Company profile

5.

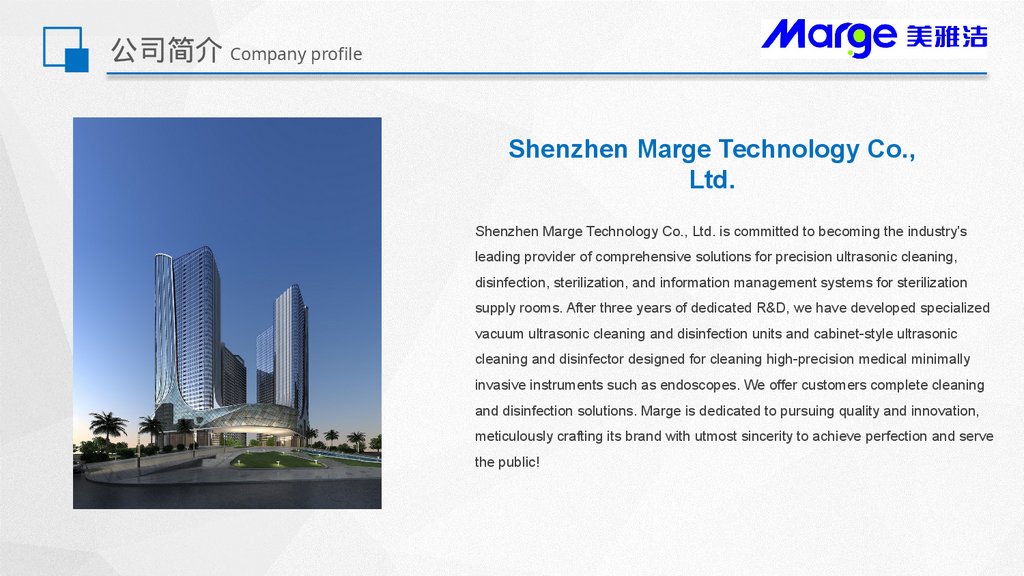

公司简介 Company profile
Shenzhen Marge Technology Co.,
Ltd.
Shenzhen Marge Technology Co., Ltd. is committed to becoming the industry's
leading provider of comprehensive solutions for precision ultrasonic cleaning,
disinfection, sterilization, and information management systems for sterilization
supply rooms. After three years of dedicated R&D, we have developed specialized
vacuum ultrasonic cleaning and disinfection units and cabinet-style ultrasonic
cleaning and disinfector designed for cleaning high-precision medical minimally
invasive instruments such as endoscopes. We offer customers complete cleaning
and disinfection solutions. Marge is dedicated to pursuing quality and innovation,
meticulously crafting its brand with utmost sincerity to achieve perfection and serve
the public!

6.

2
Operational Training

7.

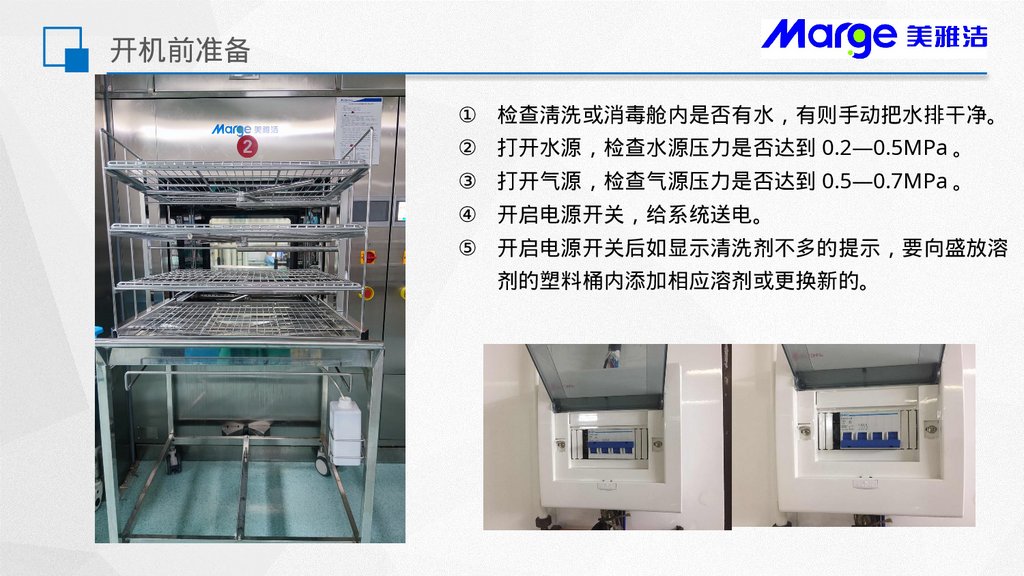

开机前准备
① 检查淸洗或消毒舱内是否有水 有则手动把水排干净。
② 打开水源 检查水源压力是否达到 0.2—0.5MPa 。
③ 打开气源 检查气源压力是否达到 0.5—0.7MPa 。
④ 开启电源开关 给系统送电。
⑤ 开启电源开关后如显示清洗剂不多的提示 要向盛放溶
剂的塑料桶内添加相应溶剂或更换新的。

8.

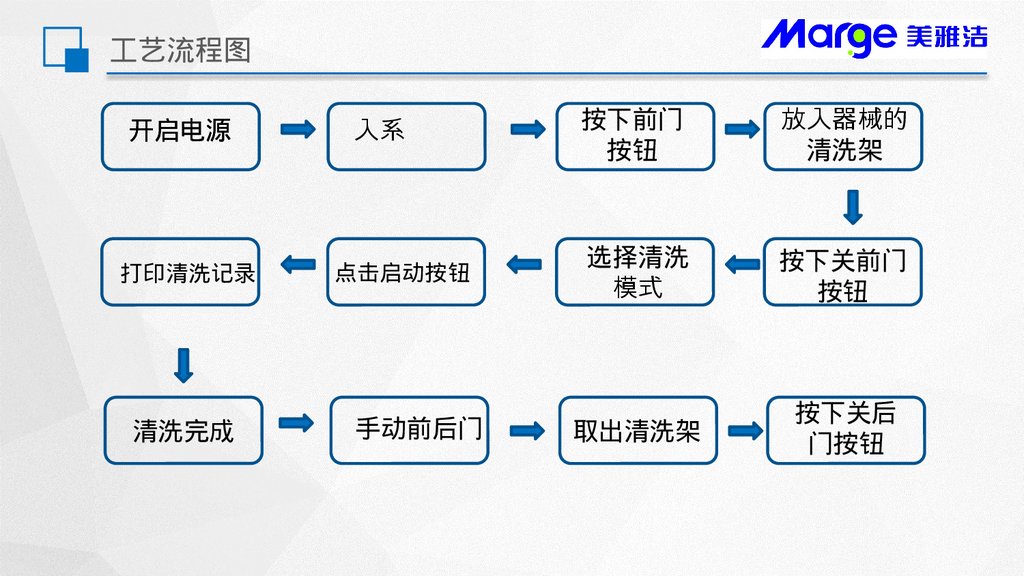

工艺流程图
开启电源
打印清洗记录
清洗完成
按下前门
按钮
放入器械的
清洗架
点击启动按钮
选择清洗
模式
按下关前门
按钮
手动前后门
取出清洗架
按下关后
门按钮
入系

9.

登入界面

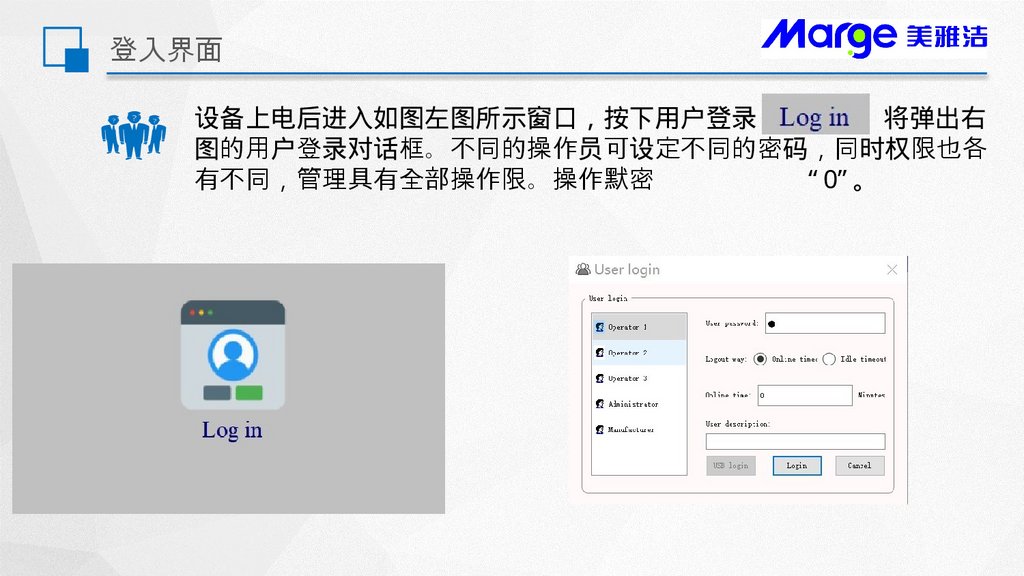

设备上电后进入如图左图所示窗口 按下用户登录
将弹出右
图的用户登录对话框。不同的操作员可设定不同的密码 同时权限也各
有不同 管理具有全部操作限。操作默密
“ 0” 。

10.

登入界面
入操作入正确的密后入

11.

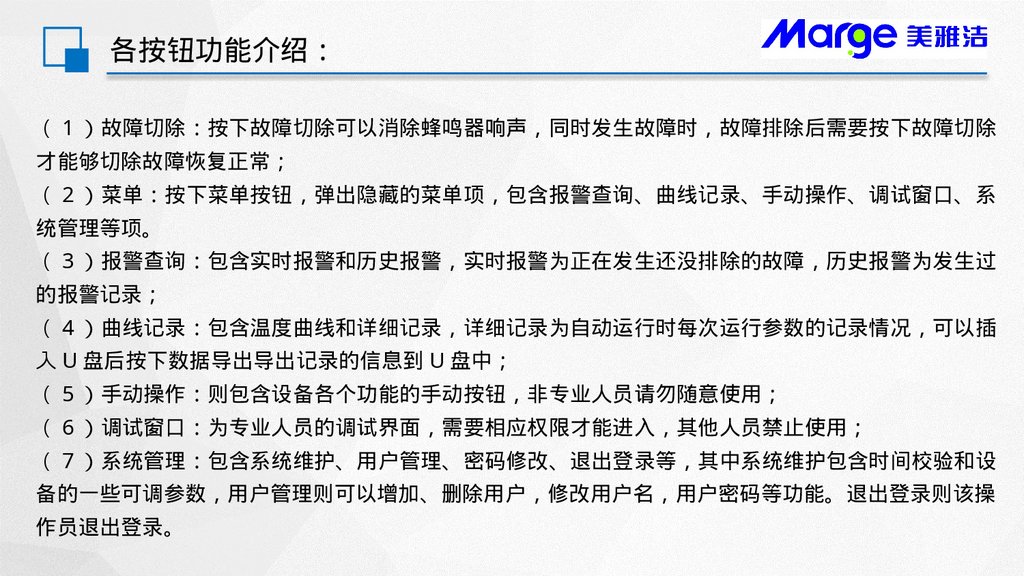

各按钮功能介绍
1 故障切除 按下故障切除可以消除蜂鸣器响声 同时发生故障时 故障排除后需要按下故障切除
才能够切除故障恢复正常
2 菜单 按下菜单按钮 弹出隐藏的菜单项 包含报警查询、曲线记录、手动操作、调试窗口、系
统管理等项。
3 报警查询 包含实时报警和历史报警 实时报警为正在发生还没排除的故障 历史报警为发生过
的报警记录
4 曲线记录 包含温度曲线和详细记录 详细记录为自动运行时每次运行参数的记录情况 可以插
入 U 盘后按下数据导出导出记录的信息到 U 盘中
5 手动操作 则包含设备各个功能的手动按钮 非专业人员请勿随意使用
6 调试窗口 为专业人员的调试界面 需要相应权限才能进入 其他人员禁止使用
7 系统管理 包含系统维护、用户管理、密码修改、退出登录等 其中系统维护包含时间校验和设
备的一些可调参数 用户管理则可以增加、删除用户 修改用户名 用户密码等功能。退出登录则该操
作员退出登录。

12.

功能窗口说明

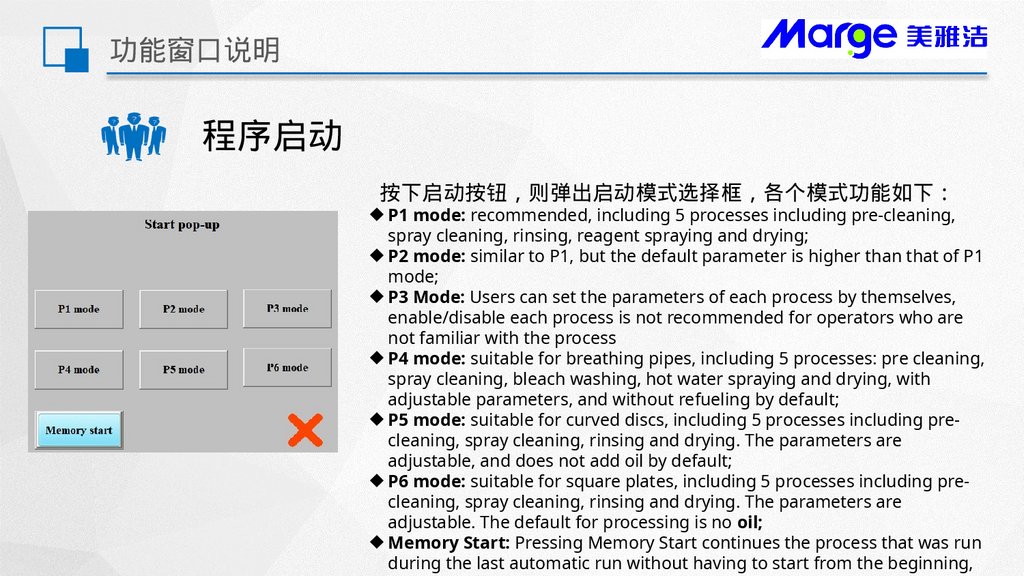

程序启动
按下启动按钮 则弹出启动模式选择框 各个模式功能如下
P1 mode: recommended, including 5 processes including pre-cleaning,
spray cleaning, rinsing, reagent spraying and drying;
P2 mode: similar to P1, but the default parameter is higher than that of P1
mode;
P3 Mode: Users can set the parameters of each process by themselves,
enable/disable each process is not recommended for operators who are
not familiar with the process
P4 mode: suitable for breathing pipes, including 5 processes: pre cleaning,
spray cleaning, bleach washing, hot water spraying and drying, with
adjustable parameters, and without refueling by default;
P5 mode: suitable for curved discs, including 5 processes including precleaning, spray cleaning, rinsing and drying. The parameters are
adjustable, and does not add oil by default;
P6 mode: suitable for square plates, including 5 processes including precleaning, spray cleaning, rinsing and drying. The parameters are
adjustable. The default for processing is no oil;
Memory Start: Pressing Memory Start continues the process that was run
during the last automatic run without having to start from the beginning,

13.

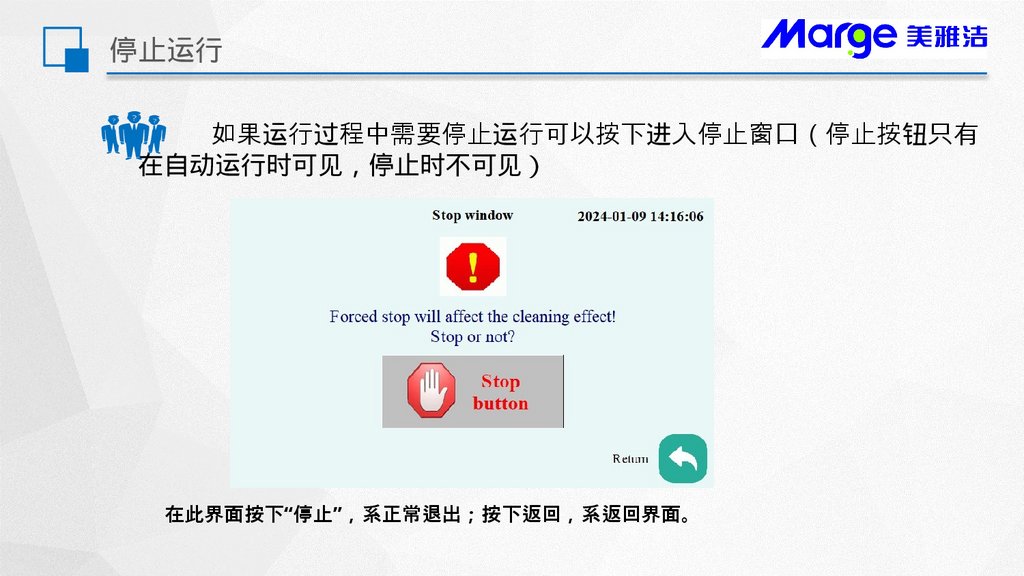

停止运行
如果运行过程中需要停止运行可以按下进入停止窗口 停止按钮只有
在自动运行时可见 停止时不可见
在此界面按下“停止” 系正常退出 按下返回 系返回界面。

14.

报警信息
除了通过实时报警和历史报警窗口查看报警信息 在有报警产生时也
自出警提示框 如
知道报
警信息后 按下确定 蜂鸣
器响
停止 但只有故障还
会
将
声
未排除
快排除故障然后按故障切除消掉故障。

15.

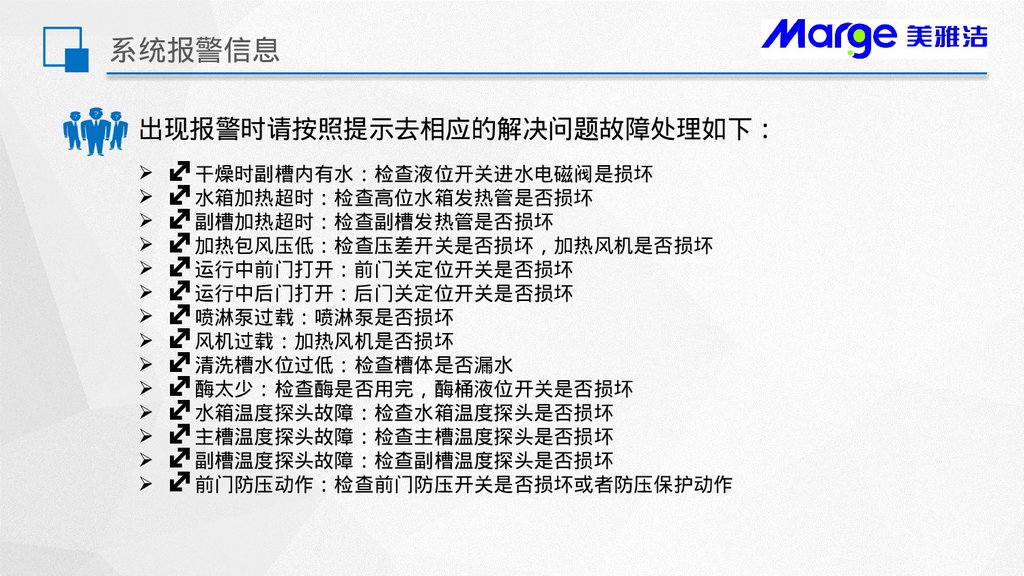

系统报警信息
出现报警时请按照提示去相应的解决问题故障处理如下
干燥时副槽内有水 检查液位开关进水电磁阀是损坏
水箱加热超时 检查高位水箱发热管是否损坏
副槽加热超时 检查副槽发热管是否损坏
加热包风压低 检查压差开关是否损坏 加热风机是否损坏
运行中前门打开 前门关定位开关是否损坏
运行中后门打开 后门关定位开关是否损坏
喷淋泵过载 喷淋泵是否损坏
风机过载 加热风机是否损坏
清洗槽水位过低 检查槽体是否漏水
酶太少 检查酶是否用完 酶桶液位开关是否损坏
水箱温度探头故障 检查水箱温度探头是否损坏
主槽温度探头故障 检查主槽温度探头是否损坏
副槽温度探头故障 检查副槽温度探头是否损坏
前门防压动作 检查前门防压开关是否损坏或者防压保护动作

16.

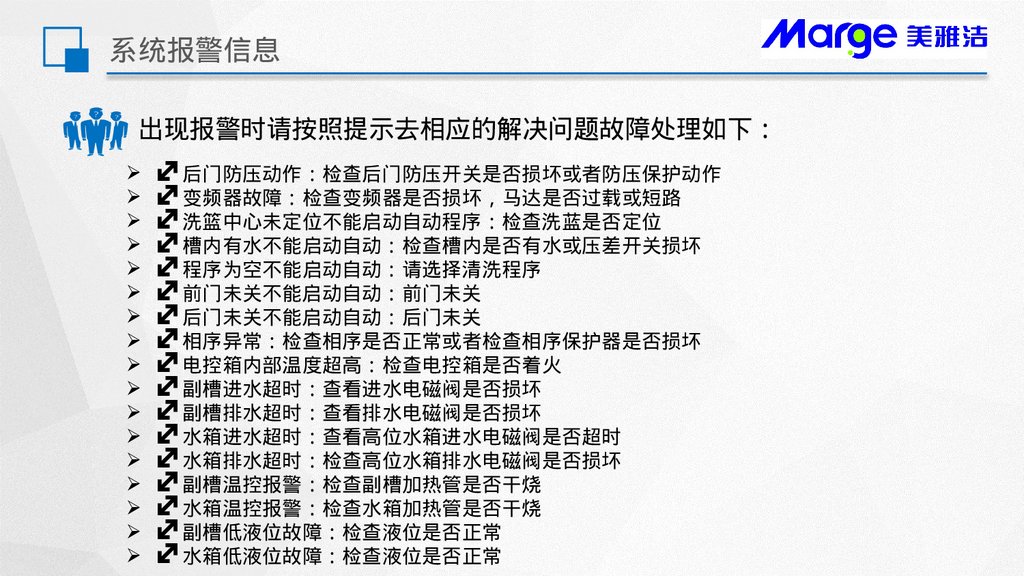

系统报警信息
出现报警时请按照提示去相应的解决问题故障处理如下
后门防压动作 检查后门防压开关是否损坏或者防压保护动作
变频器故障 检查变频器是否损坏 马达是否过载或短路
洗篮中心未定位不能启动自动程序 检查洗蓝是否定位
槽内有水不能启动自动 检查槽内是否有水或压差开关损坏
程序为空不能启动自动 请选择清洗程序
前门未关不能启动自动 前门未关
后门未关不能启动自动 后门未关
相序异常 检查相序是否正常或者检查相序保护器是否损坏
电控箱内部温度超高 检查电控箱是否着火
副槽进水超时 查看进水电磁阀是否损坏
副槽排水超时 查看排水电磁阀是否损坏
水箱进水超时 查看高位水箱进水电磁阀是否超时
水箱排水超时 检查高位水箱排水电磁阀是否损坏
副槽温控报警 检查副槽加热管是否干烧
水箱温控报警 检查水箱加热管是否干烧
副槽低液位故障 检查液位是否正常
水箱低液位故障 检查液位是否正常

17.

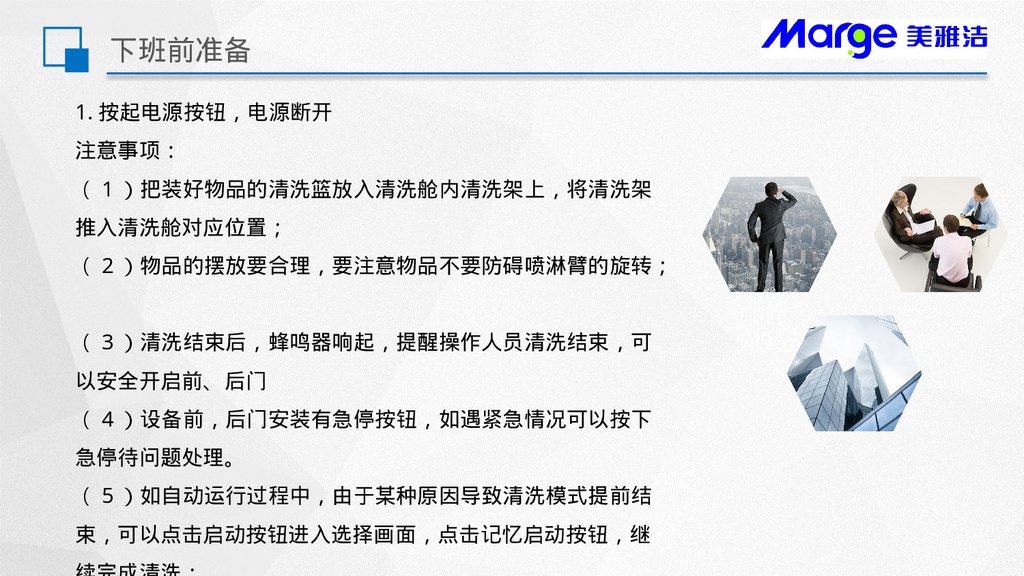

下班前准备
1. 按起电源按钮 电源断开
注意事项
1 把装好物品的清洗篮放入清洗舱内清洗架上 将清洗架
推入清洗舱对应位置
2 物品的摆放要合理 要注意物品不要防碍喷淋臂的旋转
3 清洗结束后 蜂鸣器响起 提醒操作人员清洗结束 可
以安全开启前、后门
4 设备前 后门安装有急停按钮 如遇紧急情况可以按下
急停待问题处理。
5 如自动运行过程中 由于某种原因导致清洗模式提前结
束 可以点击启动按钮进入选择画面 点击记忆启动按钮 继

18.

3
Equipment Maintenance

19.

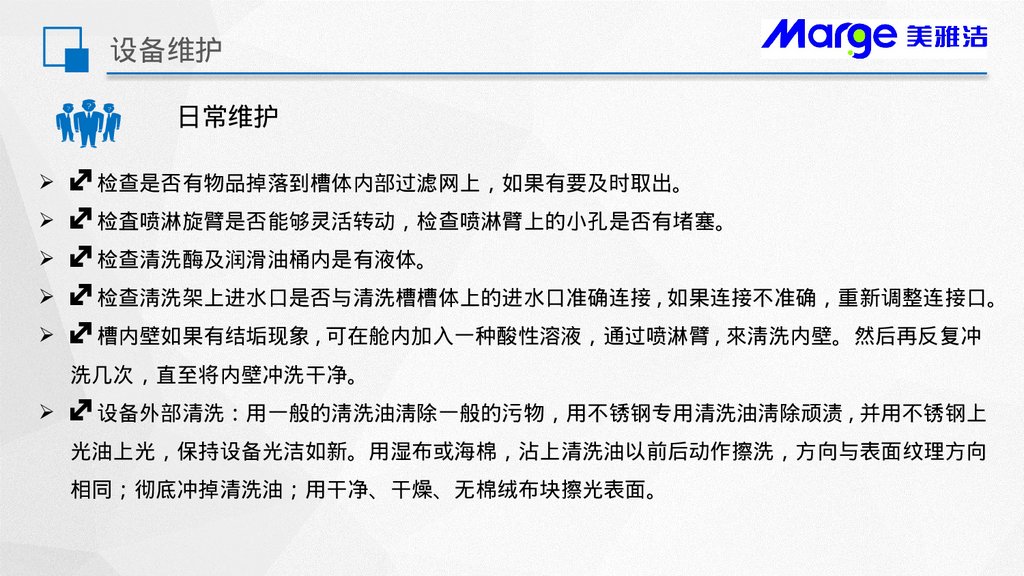

设备维护
日常维护
检查是否有物品掉落到槽体内部过滤网上 如果有要及时取出。
检査喷淋旋臂是否能够灵活转动 检查喷淋臂上的小孔是否有堵塞。
检查清洗酶及润滑油桶内是有液体。
检查淸洗架上进水口是否与清洗槽槽体上的进水口准确连接 , 如果连接不准确 重新调整连接口。
槽内壁如果有结垢现象 , 可在舱内加入一种酸性溶液 通过喷淋臂 , 來淸洗内壁。然后再反复冲
洗几次 直至将内壁冲洗干净。
设备外部清洗 用一般的淸洗油淸除一般的污物 用不锈钢专用清洗油淸除顽渍 , 并用不锈钢上
光油上光 保持设备光洁如新。用湿布或海棉 沾上清洗油以前后动作擦洗 方向与表面纹理方向
相同 彻底冲掉清洗油 用干净、干燥、无棉绒布块擦光表面。

20.

设备维护

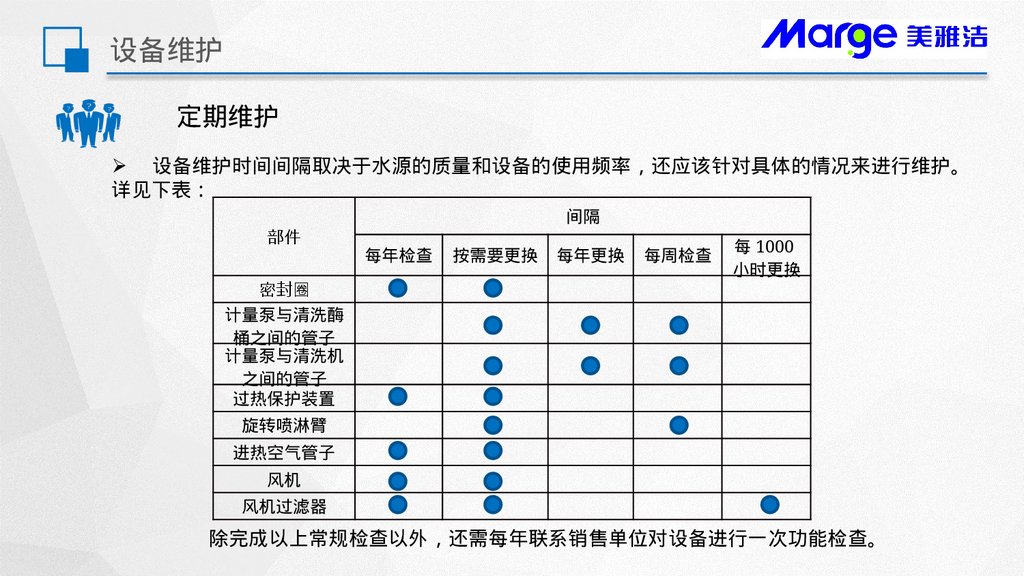

定期维护
Ø 设备维护时间间隔取决于水源的质量和设备的使用频率 还应该针对具体的情况来进行维护。
详见下表
部件
密封圈
计量泵与清洗酶
桶之间的管子
计量泵与清洗机
之间的管子
过热保护装置
间隔
每年检查
按需要更换
每年更换
每周检查
每 1000
小时更换
旋转喷淋臂
进热空气管子
风机
风机过滤器
除完成以上常规检查以外 还需每年联系销售单位对设备进行一次功能检查。

21.

4
Ending

22.

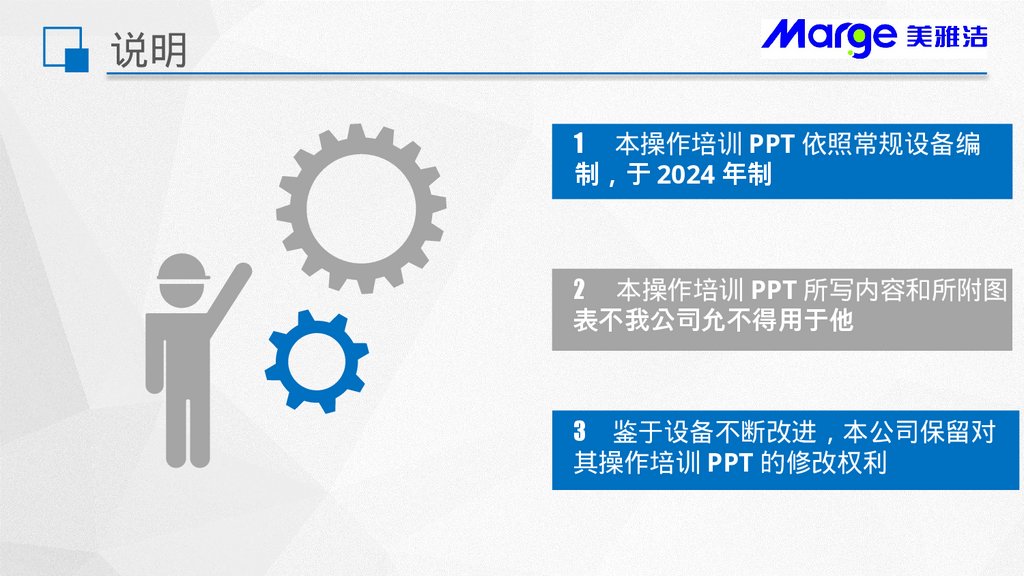

说明
1 本操作培训 PPT 依照常规设备编
制 于 2024 年制
2 本操作培训 PPT 所写内容和所附图
表不我公司允不得用于他
3 鉴于设备不断改进 本公司保留对
其操作培训 PPT 的修改权利

23.

谢
培训人 售后工程师
谢
部门 售后部
美雅洁——以振兴民族工业为己任 致力于中国医疗清洗事业
售后服务电话 0755-23219066
