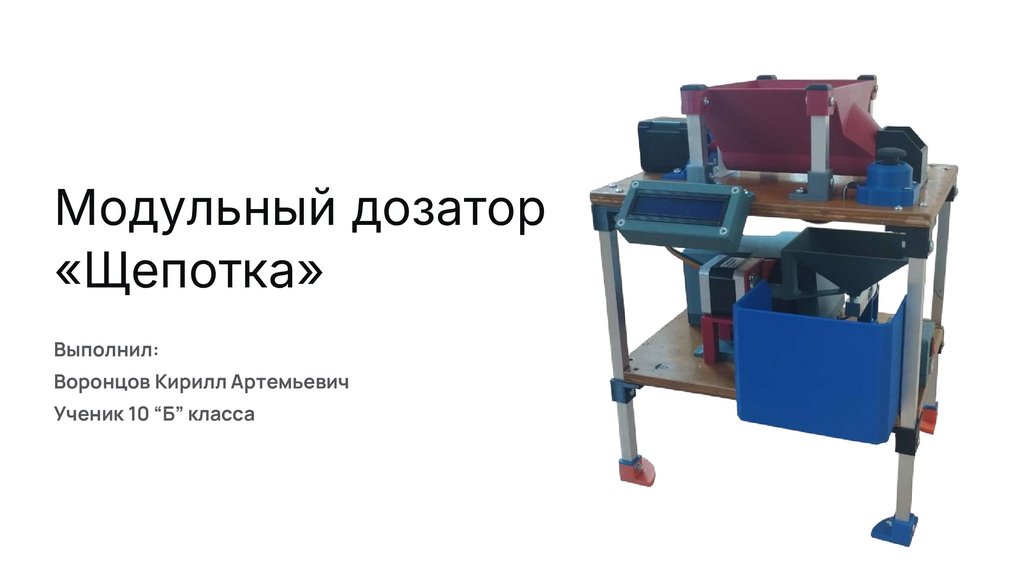

Модульный дозатор
«Щепотка»
Выполнил:
Воронцов Кирилл Артемьевич
Ученик 10 “Б” класса

2.

Актуальность проекта
Точное дозирование критично
важно во многих сферах:
• Строительство — определяет
прочность растворов
• Сельское хозяйство —
эффективность удобрений
• Ландшафтный дизайн —
здоровье растений, красота и
долговечность композиции
• Промышленность —
обеспечение стабильного
качества продукции

3.

Проблема и решение
Проблема
Ручное дозирование имеет
высокую
погрешность,
Существующие
аналоги
Моё решение
Промышленные
дозатор с высокой
решения
Компактный модульный
времени,
стоят от 33 950 до 299 000
точностью, простой в
отсутствует повторяемость
рублей, имеют большие
эксплуатации и доступный
результатов
габариты и вес до 60 кг
по цене
требует
много

4.

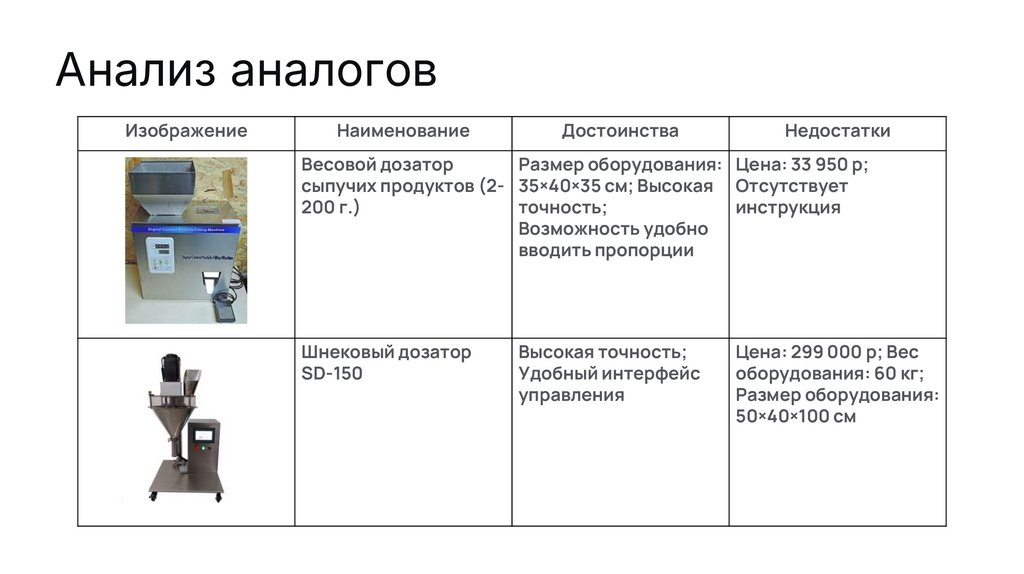

Анализ аналогов
Наименование
Достоинства
Недостатки
Весовой дозатор
Размер оборудования: Цена: 33 950 р;
сыпучих продуктов (2- 35×40×35 см; Высокая Отсутствует
200 г.)
точность;
инструкция
Возможность удобно
вводить пропорции
Шнековый дозатор
SD-150
Высокая точность;
Удобный интерфейс
управления
Цена: 299 000 р; Вес
оборудования: 60 кг;
Размер оборудования:
50×40×100 см

5.

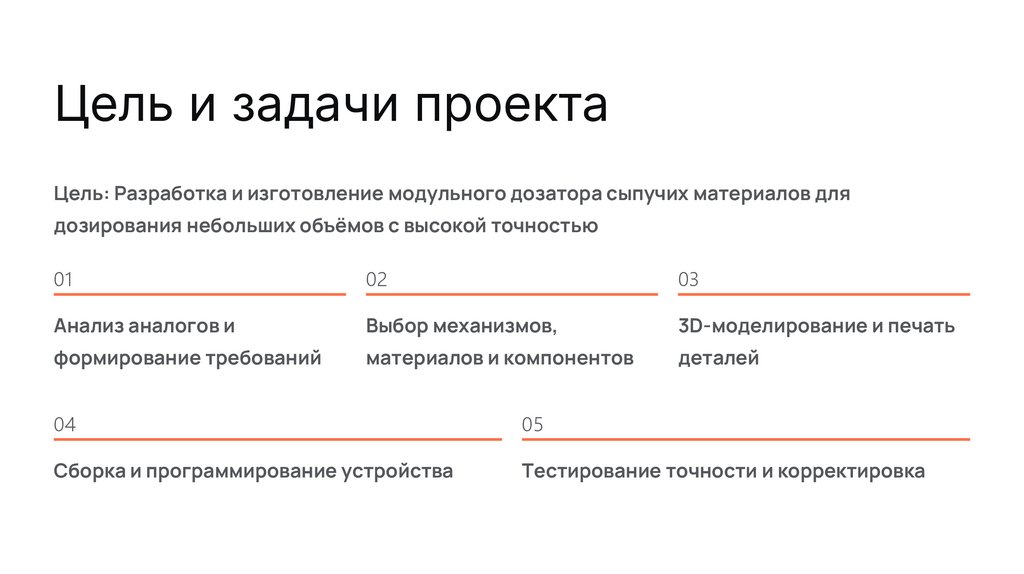

Цель и задачи проекта
Цель: Разработка и изготовление модульного дозатора сыпучих материалов для
дозирования небольших объёмов с высокой точностью
01
02
03
Анализ аналогов и
Выбор механизмов,
3D-моделирование и печать
формирование требований
материалов и компонентов
деталей
04
05
Сборка и программирование устройства
Тестирование точности и корректировка

6.

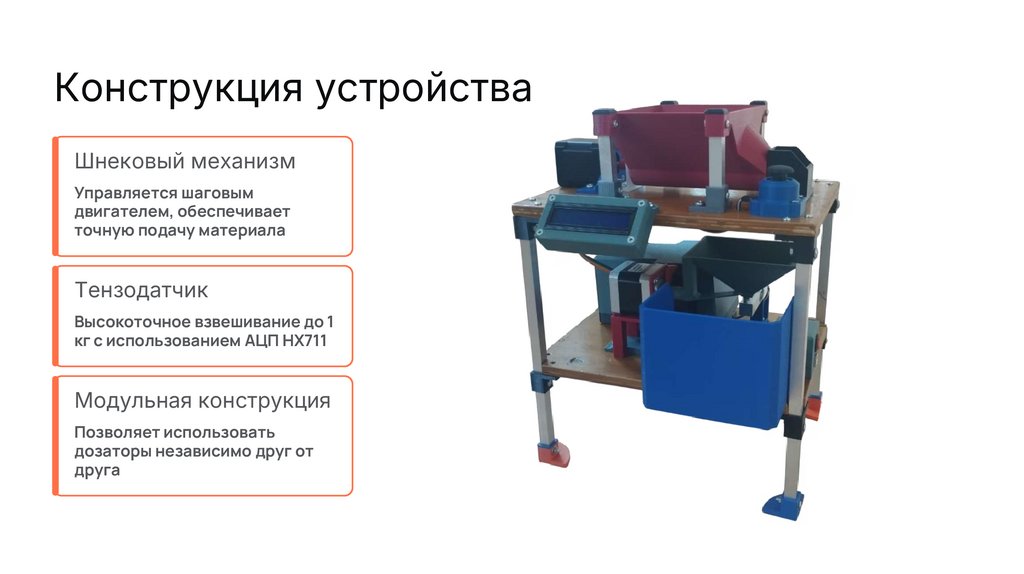

Конструкция устройства
Шнековый механизм
Управляется шаговым
двигателем, обеспечивает
точную подачу материала
Тензодатчик
Высокоточное взвешивание до 1
кг с использованием АЦП HX711
Модульная конструкция
Позволяет использовать
дозаторы независимо друг от
друга

7.

Технические характеристики
Габариты
Управление
250×230×335 мм — компактный
Arduino UNO с драйверами
размер для любого помещения
TMC2209 для тихой и точной
работы
Питание
Материалы
12В, 24Вт — безопасное низкое
PETG/ABS-пластик, алюминиевый
напряжение
профиль, фанера
Дисплей
Управление
LCD1602 с интерфейсом I2C для
Джойстик для управления
вывода необходимой информации
устройством и задания
параметров

8.

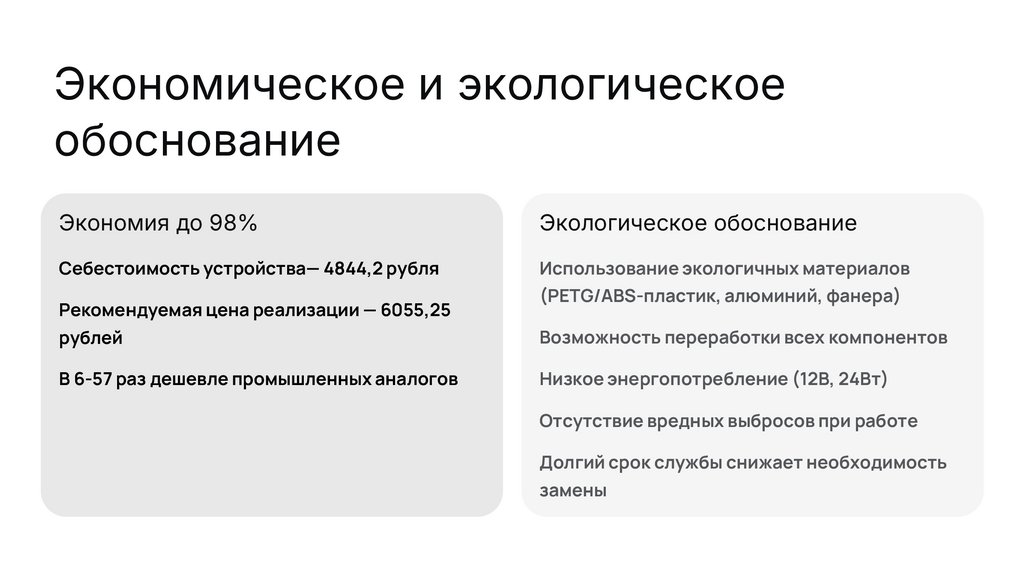

Экономическое и экологическое
обоснование
Экономия до 98%
Экологическое обоснование
Себестоимость устройства— 4844,2 рубля
Использование экологичных материалов
Рекомендуемая цена реализации — 6055,25
(PETG/ABS-пластик, алюминий, фанера)
рублей
Возможность переработки всех компонентов
В 6-57 раз дешевле промышленных аналогов
Низкое энергопотребление (12В, 24Вт)
Отсутствие вредных выбросов при работе
Долгий срок службы снижает необходимость
замены

9.

Применение и
преимущества
Образование
Лаборатории
Кабинеты
технологии,
биологии
Исследовательс
кая работа с
повторяемыми
результатами
Быт
Домашнее использование для огородов
Малые
производства
Мастерские,
сельское
хозяйство

10.

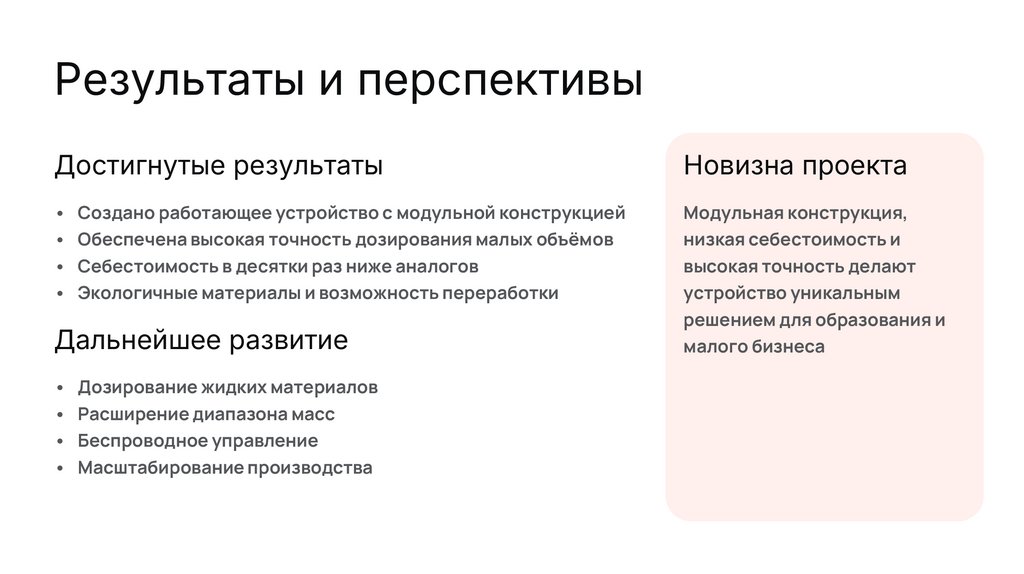

Результаты и перспективы
Достигнутые результаты
Новизна проекта
• Создано работающее устройство с модульной конструкцией
• Обеспечена высокая точность дозирования малых объёмов
• Себестоимость в десятки раз ниже аналогов
• Экологичные материалы и возможность переработки
Модульная конструкция,
низкая себестоимость и
высокая точность делают
устройство уникальным
решением для образования и
малого бизнеса
Дальнейшее развитие
• Дозирование жидких материалов
• Расширение диапазона масс
• Беспроводное управление
• Масштабирование производства
