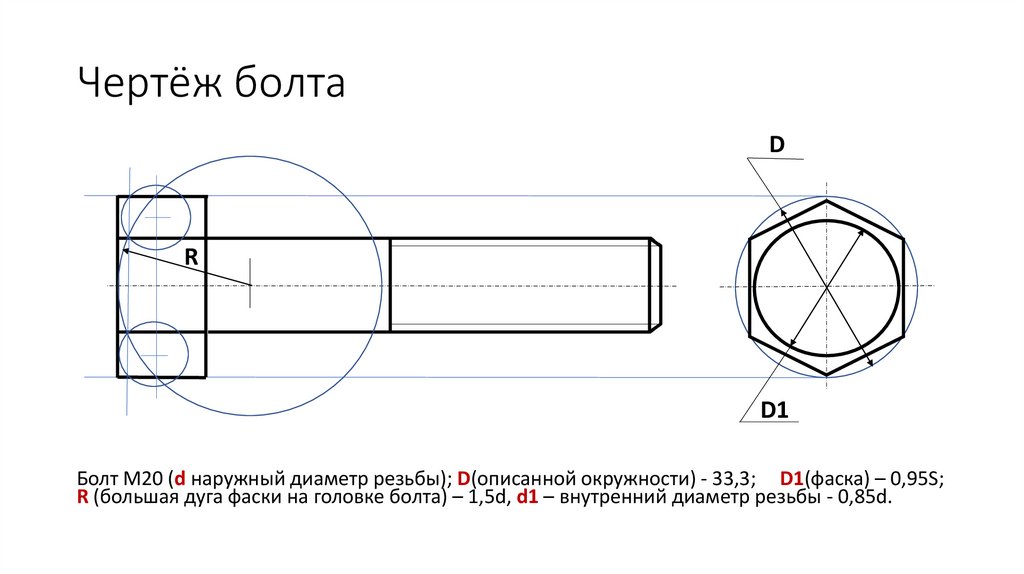

1. Чертёж болта

D
R
D1
Болт М20 (d наружный диаметр резьбы); D(описанной окружности) - 33,3; D1(фаска) – 0,95S;
R (большая дуга фаски на головке болта) – 1,5d, d1 – внутренний диаметр резьбы - 0,85d.
