1.

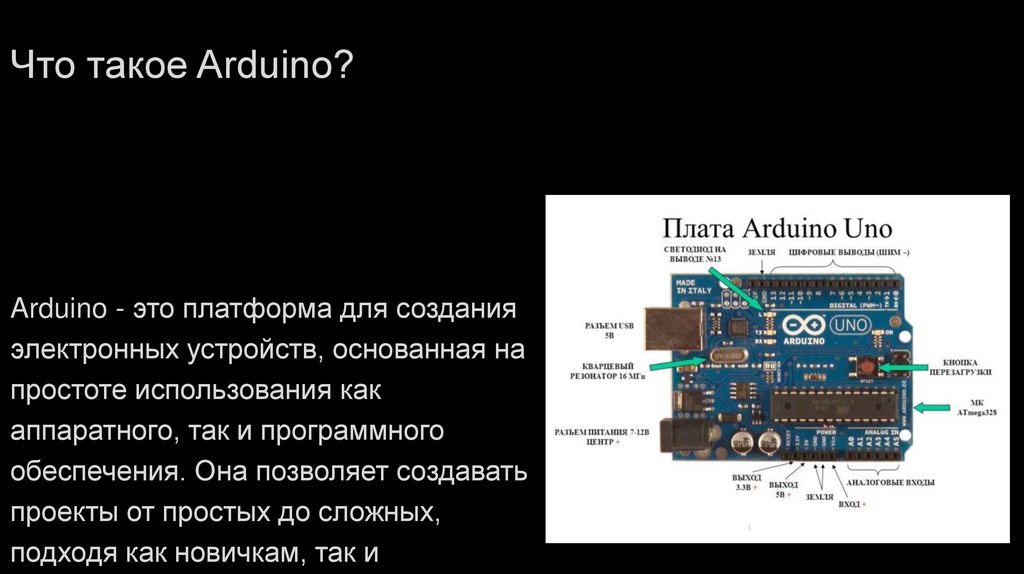

Что такое Arduino?
Arduino - это платформа для создания
электронных устройств, основанная на
простоте использования как
аппаратного, так и программного
обеспечения. Она позволяет создавать
проекты от простых до сложных,
подходя как новичкам, так и

2.

Arduino роль в
электронике
Arduino упрощает создание прототипов благодаря
обширной библиотеке и поддержке сообщества.
Платформа используется для обучения,
изобретений и проектирования умных
устройств.

3.

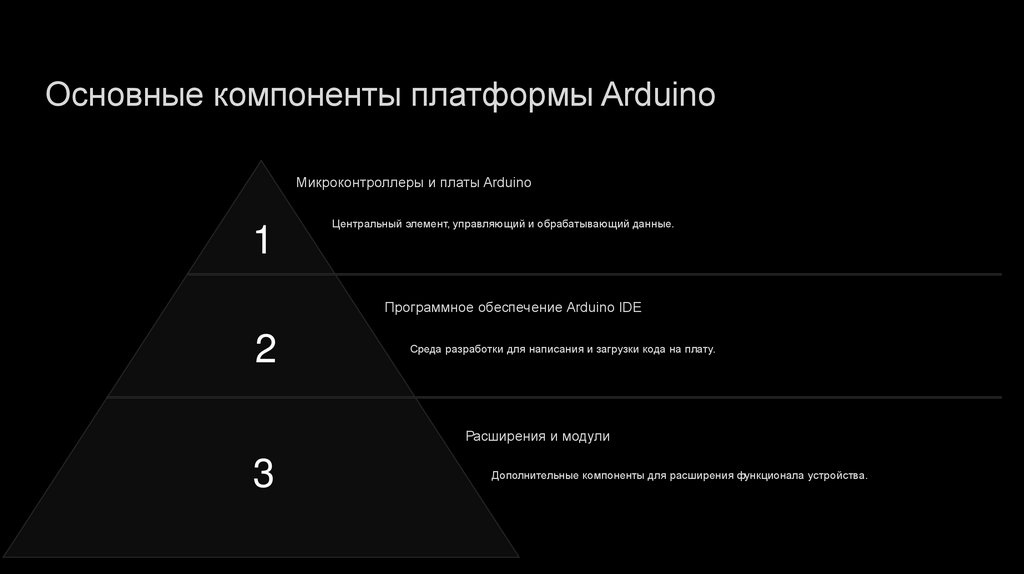

Основные компоненты платформы Arduino
Микроконтроллеры и платы Arduino
1
Центральный элемент, управляющий и обрабатывающий данные.
Программное обеспечение Arduino IDE
2
Среда разработки для написания и загрузки кода на плату.
Расширения и модули
3
Дополнительные компоненты для расширения функционала устройства.

4.

Популярные модели и их
характеристики
Эффективность моделей
Due - Высокая производительность в разных условиях.
Удобство использования
Uno - Интуитивно понятный интерфейс и простота.
Надёжность и долговечность
LilyPad - Долгий срок службы и стабильная работа.
Доступность и цена
Mini / Nano / Micro - Широкий ценовой диапазон для всех.

5.

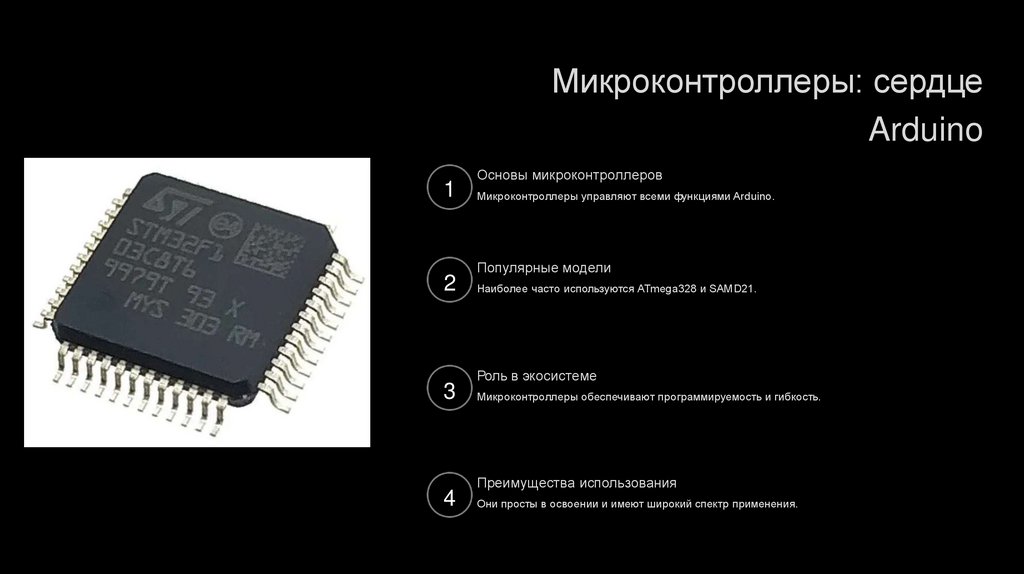

Микроконтроллеры: сердце
Arduino
1
2
3
4
Основы микроконтроллеров
Микроконтроллеры управляют всеми функциями Arduino.
Популярные модели
Наиболее часто используются ATmega328 и SAMD21.
Роль в экосистеме
Микроконтроллеры обеспечивают программируемость и гибкость.
Преимущества использования
Они просты в освоении и имеют широкий спектр применения.

6.

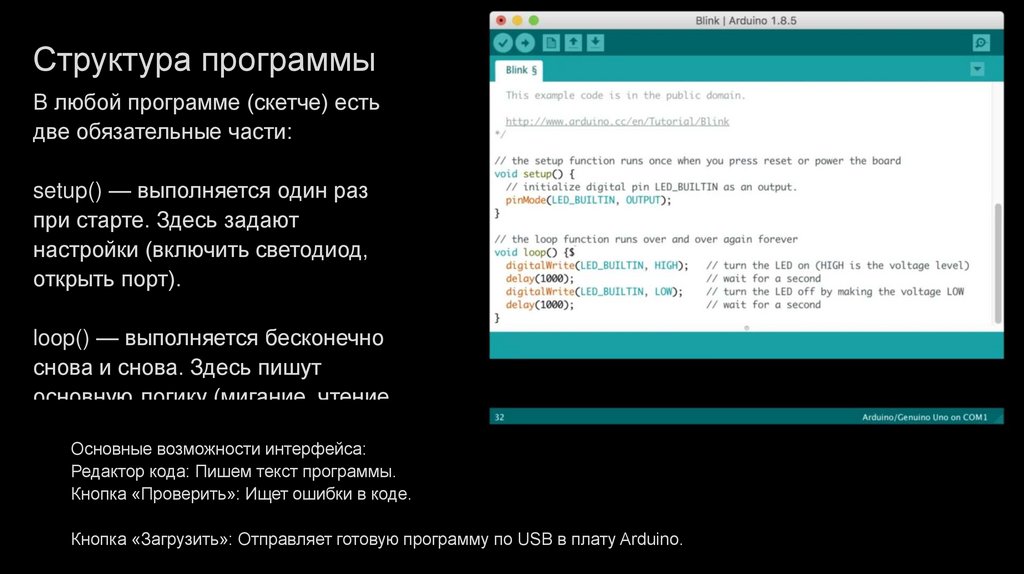

Структура программы
В любой программе (скетче) есть
две обязательные части:
setup() — выполняется один раз
при старте. Здесь задают
настройки (включить светодиод,
открыть порт).
loop() — выполняется бесконечно
снова и снова. Здесь пишут
основную логику (мигание, чтение
датчиков).
Основные возможности интерфейса:
Редактор кода: Пишем текст программы.
Кнопка «Проверить»: Ищет ошибки в коде.
Кнопка «Загрузить»: Отправляет готовую программу по USB в плату Arduino.

7.

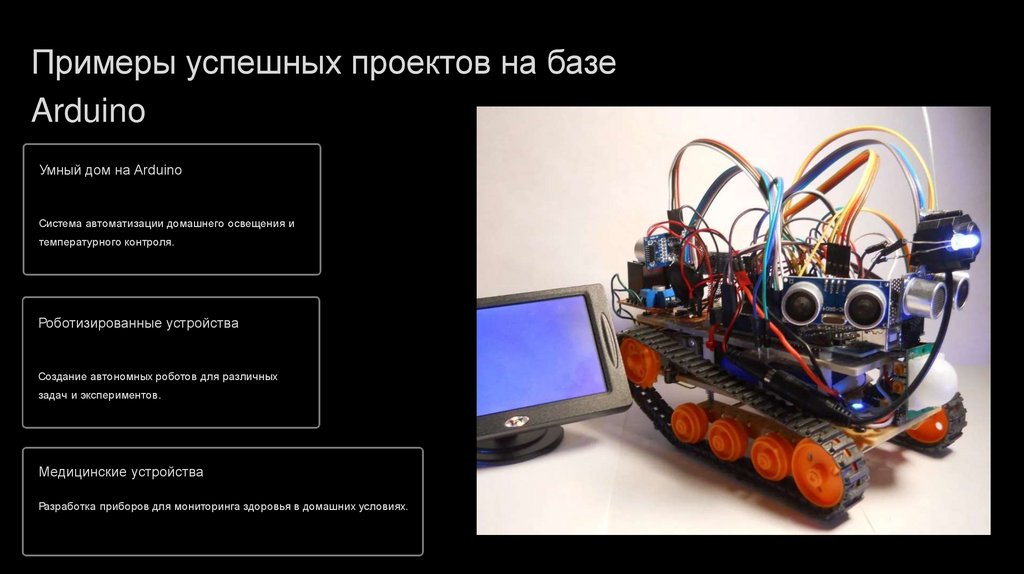

Примеры успешных проектов на базе
Arduino
Умный дом на Arduino
Система автоматизации домашнего освещения и
температурного контроля.
Роботизированные устройства
Создание автономных роботов для различных
задач и экспериментов.
Медицинские устройства
Разработка приборов для мониторинга здоровья в домашних условиях.

8.

Регулятор оборотов ДВС на Arduino Mega
Преимущества использования Arduino
Простота в освоении и использовании
Большое сообщество и поддержка
Широкие возможности расширения
Arduino легко изучить благодаря обширной документации.
Активное сообщество пользователей помогает решать
Множество модулей и датчиков расширяют возможности
возникающие вопросы.
Arduino.

9.

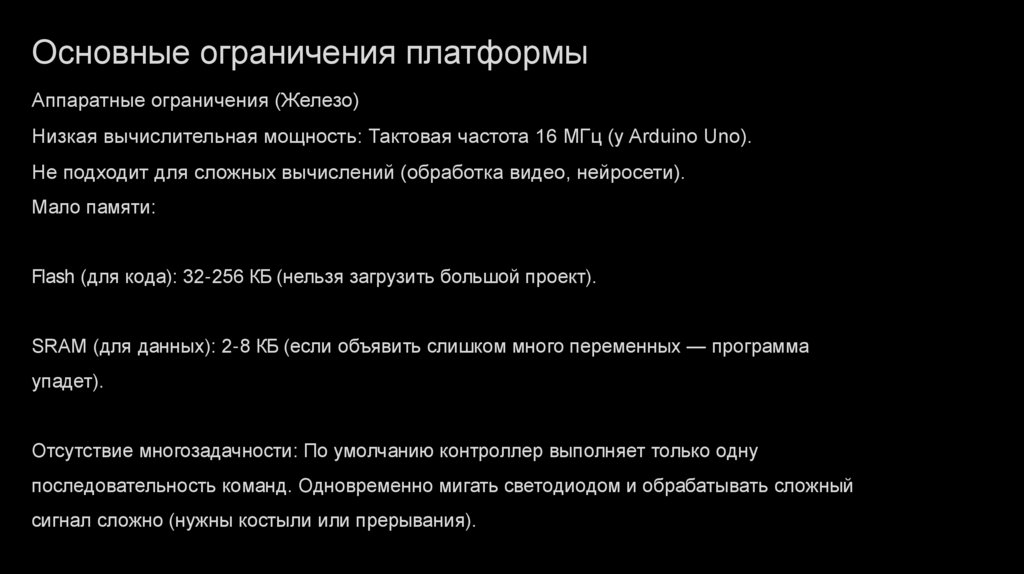

Основные ограничения платформы
Аппаратные ограничения (Железо)
Низкая вычислительная мощность: Тактовая частота 16 МГц (у Arduino Uno).
Не подходит для сложных вычислений (обработка видео, нейросети).
Мало памяти:
Flash (для кода): 32-256 КБ (нельзя загрузить большой проект).
SRAM (для данных): 2-8 КБ (если объявить слишком много переменных — программа
упадет).
Отсутствие многозадачности: По умолчанию контроллер выполняет только одну
последовательность команд. Одновременно мигать светодиодом и обрабатывать сложный
сигнал сложно (нужны костыли или прерывания).

10.

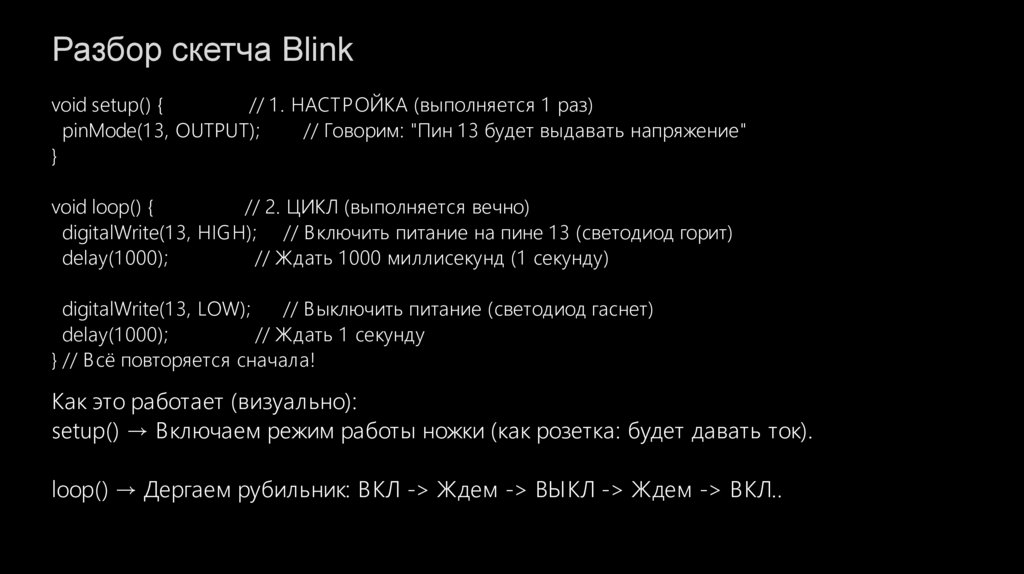

Разбор скетча Blink
void setup() {
// 1 . НАСТРОЙКА (выполняется 1 раз)
pinMode(1 3, OUTPUT);
// Говорим: "Пин 1 3 будет выдавать напряжение"
}
void loop() {
// 2. ЦИКЛ (выполняется вечно)
digitalWrite(1 3, HIGH); // Включить питание на пине 1 3 (светодиод горит)
delay(1 000);
// Ждать 1 000 миллисекунд (1 секунду)
digitalWrite(1 3, LOW);
// Выключить питание (светодиод гаснет)
delay(1 000);
// Ждать 1 секунду
} // В сё повторяется сначала!
Как это работает (визуально):
setup() → Включаем режим работы ножки (как розетка: будет давать ток).
loop() → Дергаем рубильник: ВКЛ -> Ждем -> ВЫКЛ -> Ждем -> ВКЛ..

11.

Переменные и типы
Основные типы данных в Arduino (C++):
boolean
Правда/ Ложь 1 байт
boolean lampaVkluchena = true;
char Символ или маленькое число1 байт
int
Целое число (основной тип) 2 байта
float Дробное число (с запятой)
4 байта
byte Байт (положительное число) 1 байт
long Большое целое число
4 байта
char bukva = 'A';
true / false
от -128 до 127
int temperatura = 25;
от -32 768 до 32 767
float pi = 3.14; от -3.4E38 до 3.4E38
byte yarkost = 255; от 0 до 255
long proshloMs = 150000; от -2 до +2 млрд

12.

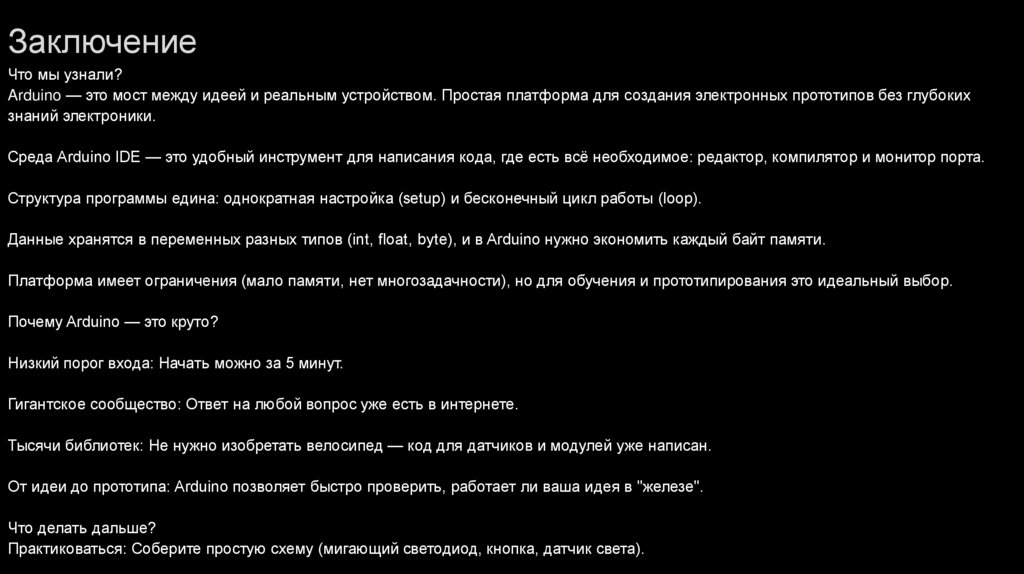

Заключение
Что мы узнали?
Arduino — это мост между идеей и реальным устройством. Простая платформа для создания электронных прототипов без глубоких
знаний электроники.
Среда Arduino IDE — это удобный инструмент для написания кода, где есть всё необходимое: редактор, компилятор и монитор порта.
Структура программы едина: однократная настройка (setup) и бесконечный цикл работы (loop).
Данные хранятся в переменных разных типов (int, float, byte), и в Arduino нужно экономить каждый байт памяти.
Платформа имеет ограничения (мало памяти, нет многозадачности), но для обучения и прототипирования это идеальный выбор.
Почему Arduino — это круто?
Низкий порог входа: Начать можно за 5 минут.
Гигантское сообщество: Ответ на любой вопрос уже есть в интернете.
Тысячи библиотек: Не нужно изобретать велосипед — код для датчиков и модулей уже написан.
От идеи до прототипа: Arduino позволяет быстро проверить, работает ли ваша идея в "железе".
Что делать дальше?
Практиковаться: Соберите простую схему (мигающий светодиод, кнопка, датчик света).
