доклад

1. Система контроля помещения

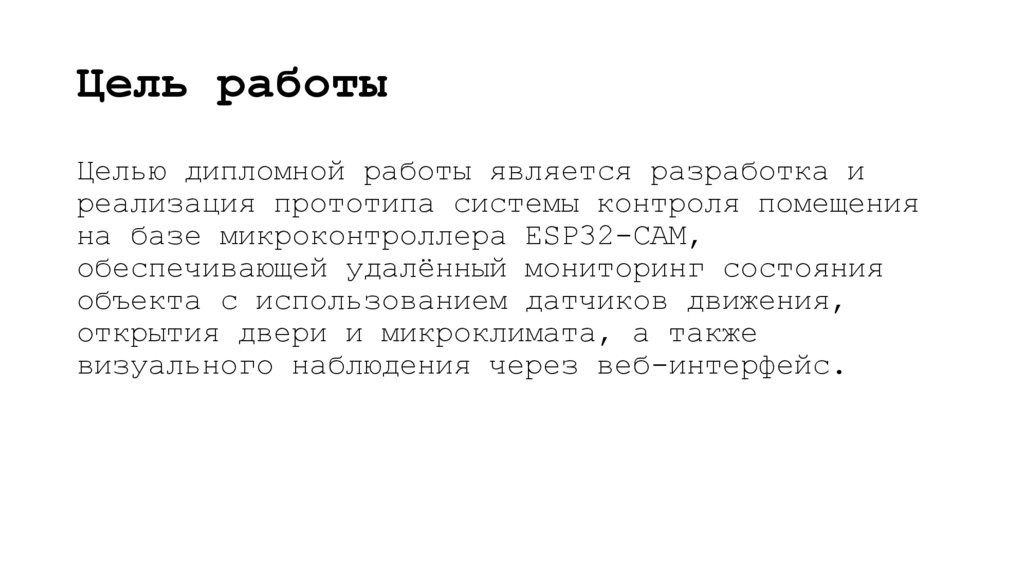

2. Цель работы

Целью дипломной работы является разработка и
реализация прототипа системы контроля помещения
на базе микроконтроллера ESP32-CAM,
обеспечивающей удалённый мониторинг состояния
объекта с использованием датчиков движения,
открытия двери и микроклимата, а также
визуального наблюдения через веб-интерфейс.

3. Задачи работы

1.
2.
3.
4.
Провести анализ существующих систем контроля и мониторинга помещений.
Изучить архитектуру и возможности микроконтроллера ESP32-CAM.
Разработать схему подключения датчиков к портам ввода-вывода ESP32-CAM
с учетом их специфики.

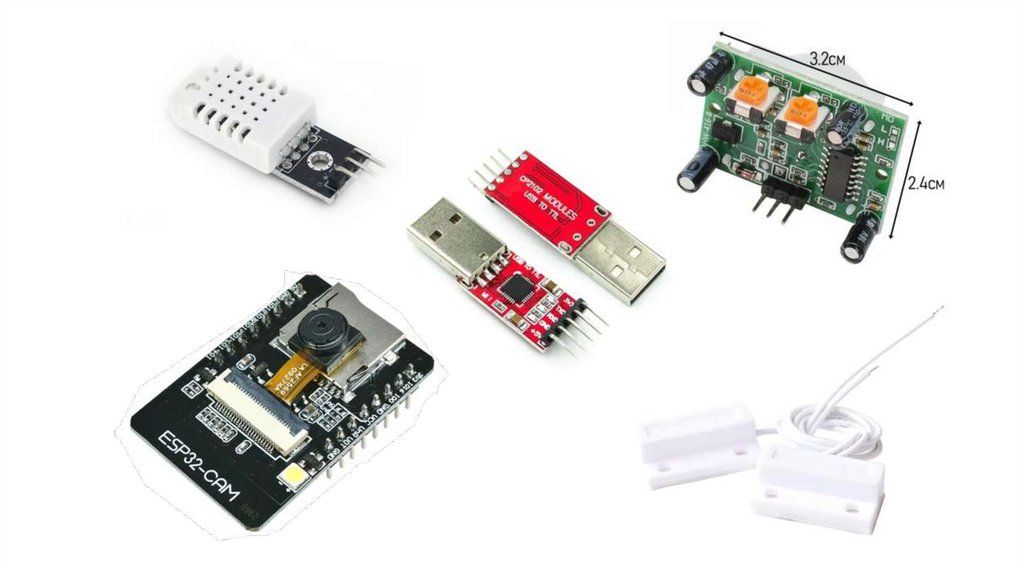

Подобрать и обосновать выбор датчиков:
• геркон MC-38 (контроль открытия),
• датчик движения HC-SR501,
• датчик температуры и влажности DHT22.
5.
6.
Разработать аппаратную часть системы и схему подключения компонентов.
Выполнить монтаж аппаратной части устройства:
• соединение компонентов,
• пайку элементов,
• сборку схемы в единую систему.
7.
8.
Реализовать программное обеспечение в среде Arduino IDE.
Создать веб-интерфейс для отображения:
• изображения с камеры
• состояния датчиков
• параметров температуры и влажности
9. Провести отладку и тестирование аппаратной и программной части.
10. Оценить надёжность и эффективность разработанной системы.

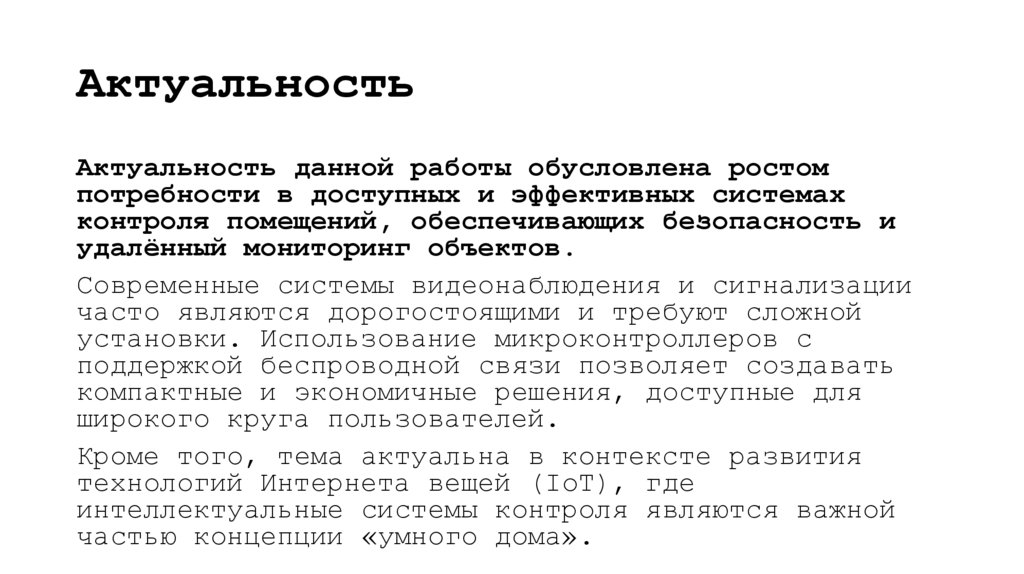

4. Актуальность

Актуальность данной работы обусловлена ростом
потребности в доступных и эффективных системах
контроля помещений, обеспечивающих безопасность и
удалённый мониторинг объектов.
Современные системы видеонаблюдения и сигнализации
часто являются дорогостоящими и требуют сложной
установки. Использование микроконтроллеров с
поддержкой беспроводной связи позволяет создавать
компактные и экономичные решения, доступные для
широкого круга пользователей.
Кроме того, тема актуальна в контексте развития
технологий Интернета вещей (IoT), где
интеллектуальные системы контроля являются важной
частью концепции «умного дома».

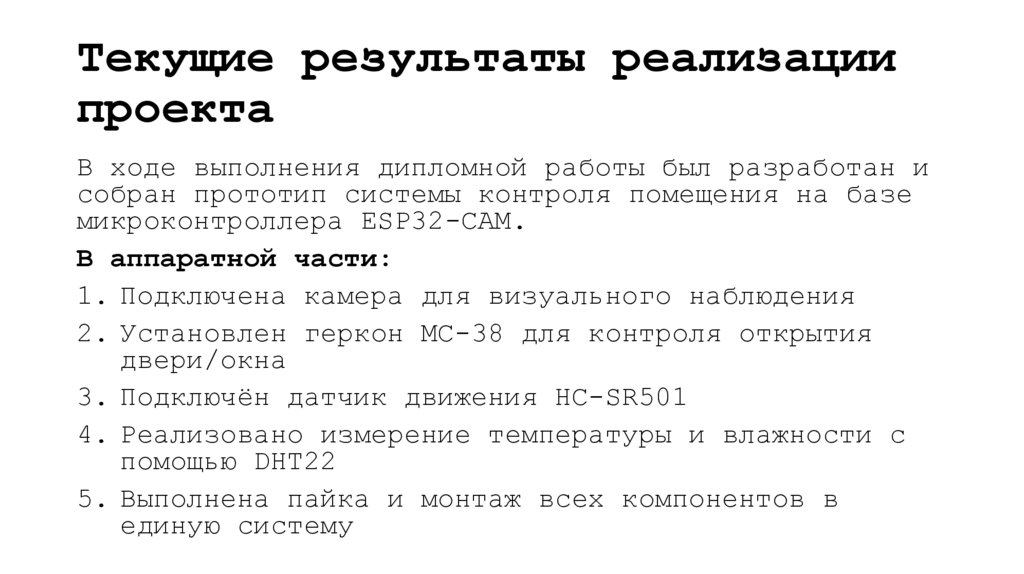

5. Текущие результаты реализации проекта

В ходе выполнения дипломной работы был разработан и
собран прототип системы контроля помещения на базе
микроконтроллера ESP32-CAM.
В аппаратной части:
1. Подключена камера для визуального наблюдения
2. Установлен геркон MC-38 для контроля открытия
двери/окна
3. Подключён датчик движения HC-SR501
4. Реализовано измерение температуры и влажности с
помощью DHT22
5. Выполнена пайка и монтаж всех компонентов в
единую систему

6.

7.

8.

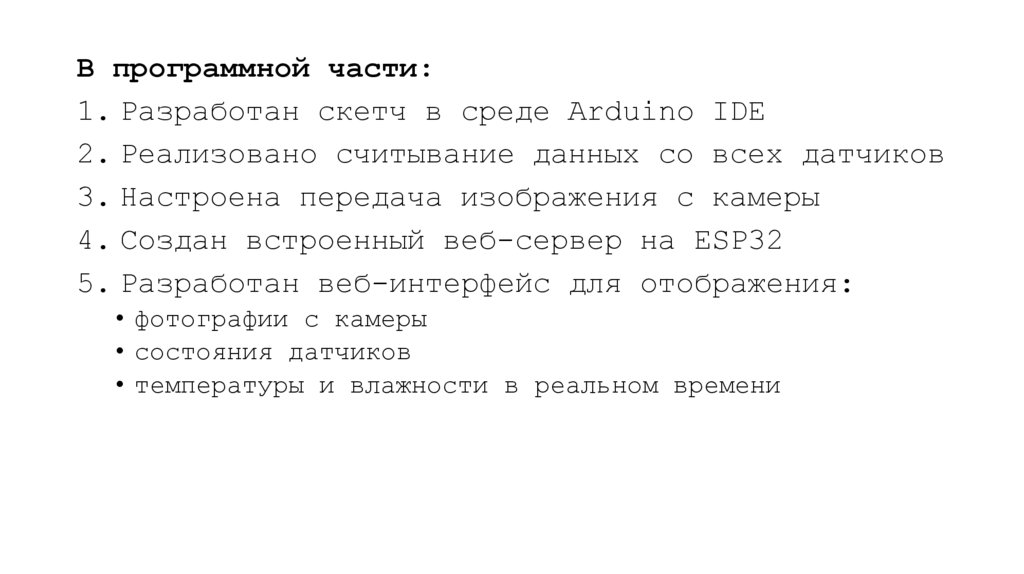

В программной части:
1. Разработан скетч в среде Arduino IDE
2. Реализовано считывание данных со всех датчиков
3. Настроена передача изображения с камеры
4. Создан встроенный веб-сервер на ESP32

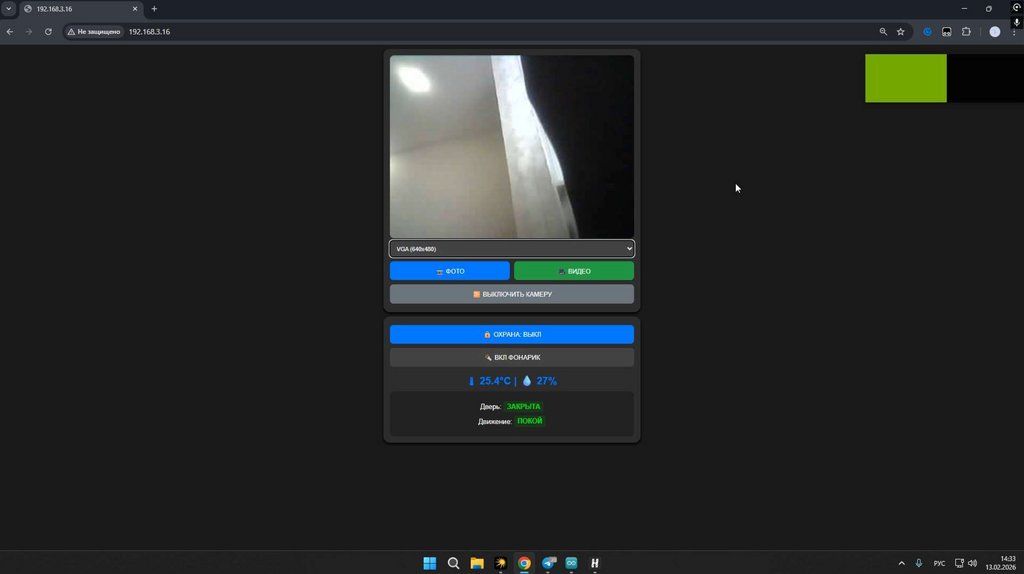

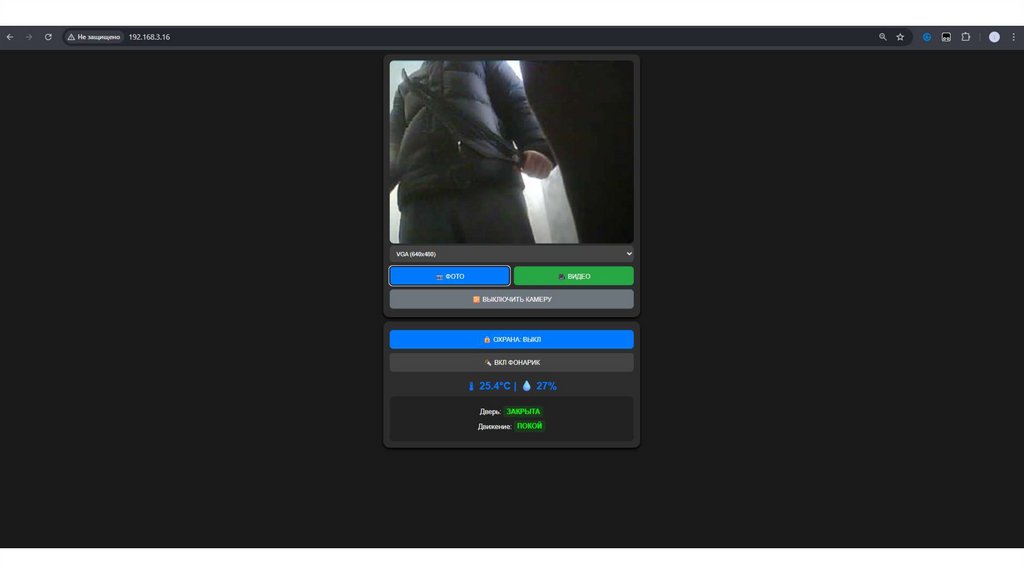

5. Разработан веб-интерфейс для отображения:
• фотографии с камеры
• состояния датчиков
• температуры и влажности в реальном времени
