давл жидк

1.

Среднее общеобразовательное учреждение
«Муниципальная школа №145 с углубленным изучением экономики, математики,
английского языка и информатики» «Экономическая школа»
Шестакова Е.И., учитель физики МЭШ № 145
Пермь 2006
7-11

2. Передача давления

3.

Давление газа создается
многочисленными
столкновениями молекул
газа со стенками сосуда
Давление газа одинаково по
всем направлениям

4. Способы изменения давления газа

температура
объем
давление газа

5. Применение сжатого воздуха

Пневматический тормоз
1–
2–
3–
4–
5–
6–
магистраль
клапан
резервуар
тормозной цилиндр
тормозная колодка
обод колеса

6.

Давление, производимое на
жидкость или газ, передается
без изменения в каждую точку
жидкости или газа

7. Блез Паскаль (19 июня 1623-19 августа 1662)

8.

ГИДРОСТАТИЧЕСКОЕ ДАВЛЕНИЕ
p=F/S
F=mg
m=ρV
V=Sh
p=ρgh
h- высота столба жидкости
ρ- плотность жидкости
Гидростатическое давление
h

9.

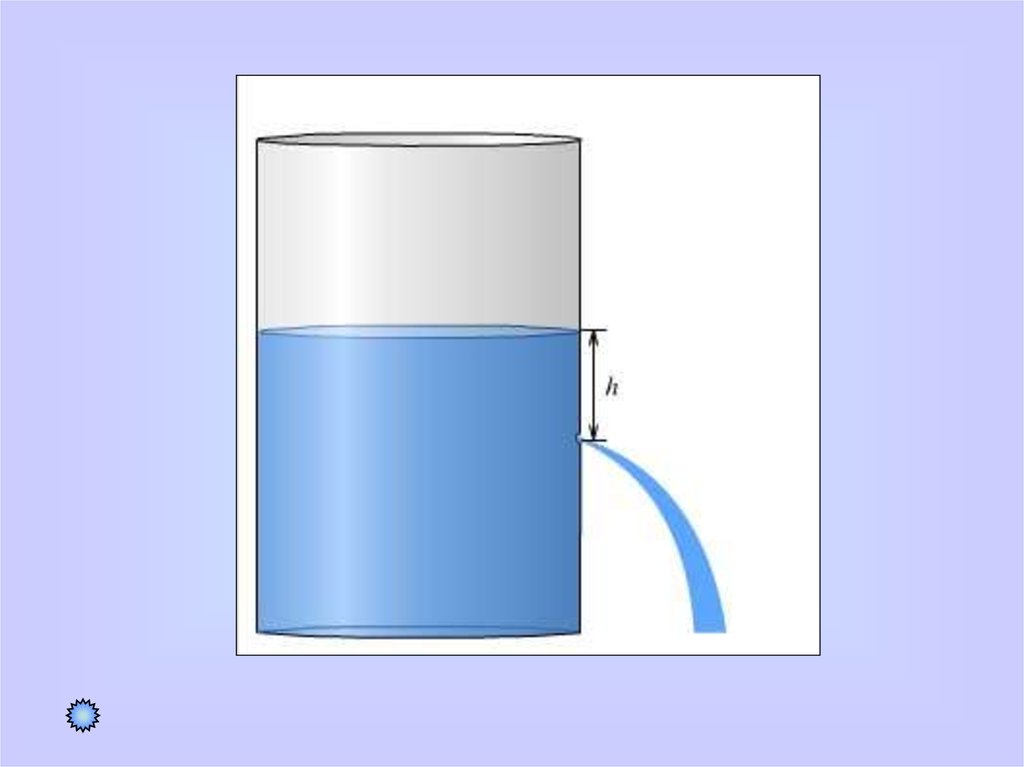

Давление воды
Давление жидкости
на глубине

10.

11. Гидростатический парадокс

Давление жидкости на дно сосуда не
зависит от площади дна сосуда

12.

• Сосуды, имеющие общую часть, заполненную
покоящейся жидкостью, называются
сообщающимися

13.

• В сообщающихся сосудах любой формы
поверхности
однородной
покоящейся
жидкости устанавливаются на одном уровне,
при равенстве давлений над поверхностью
жидкости

14.

р1 = р2
1gh1= 2gh2
1 h 1 = 2 h 2
• В сообщающихся сосудах, содержащих
разные жидкости, высота столба жидкости с
большей плотностью будет меньше высоты
столба жидкости с меньшей плотностью при
равенстве давлений над поверхностями
жидкостей

15. Примеры сообщающихся сосудов

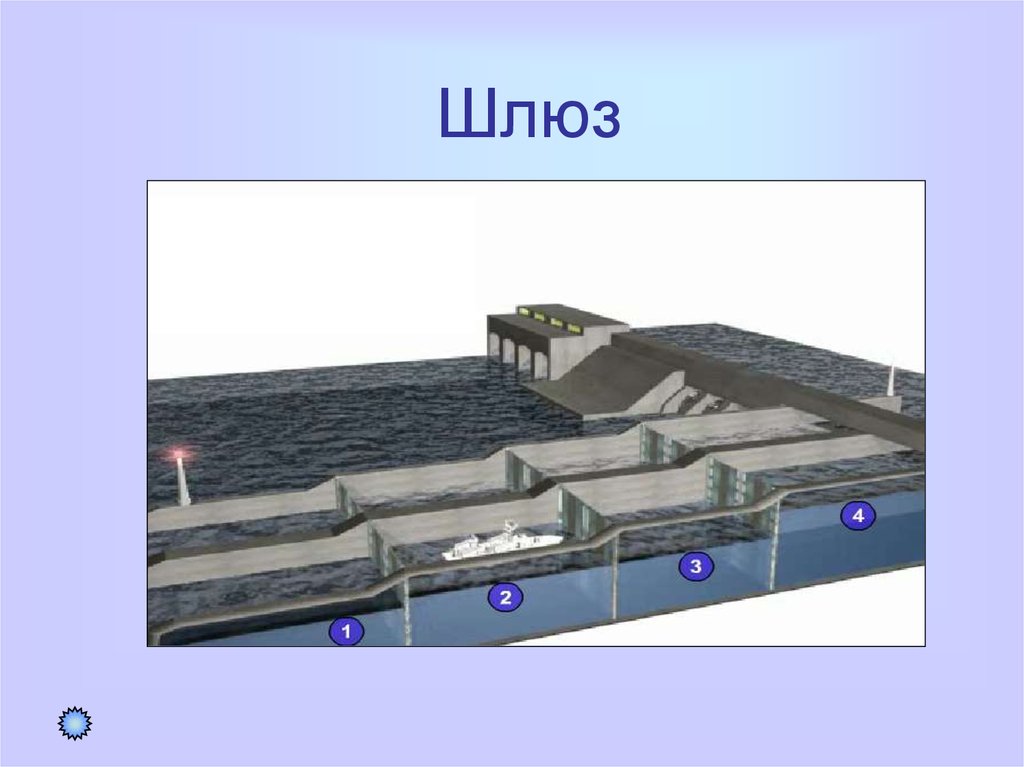

16. Шлюз

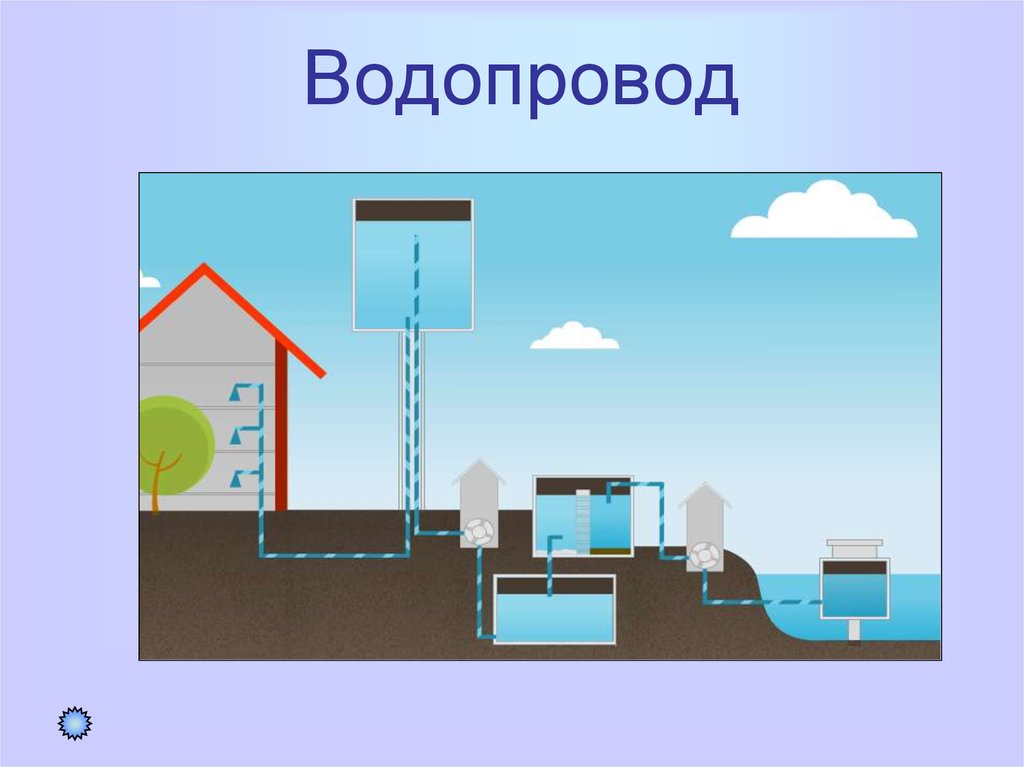

17. Водопровод

18. Артезианский колодец

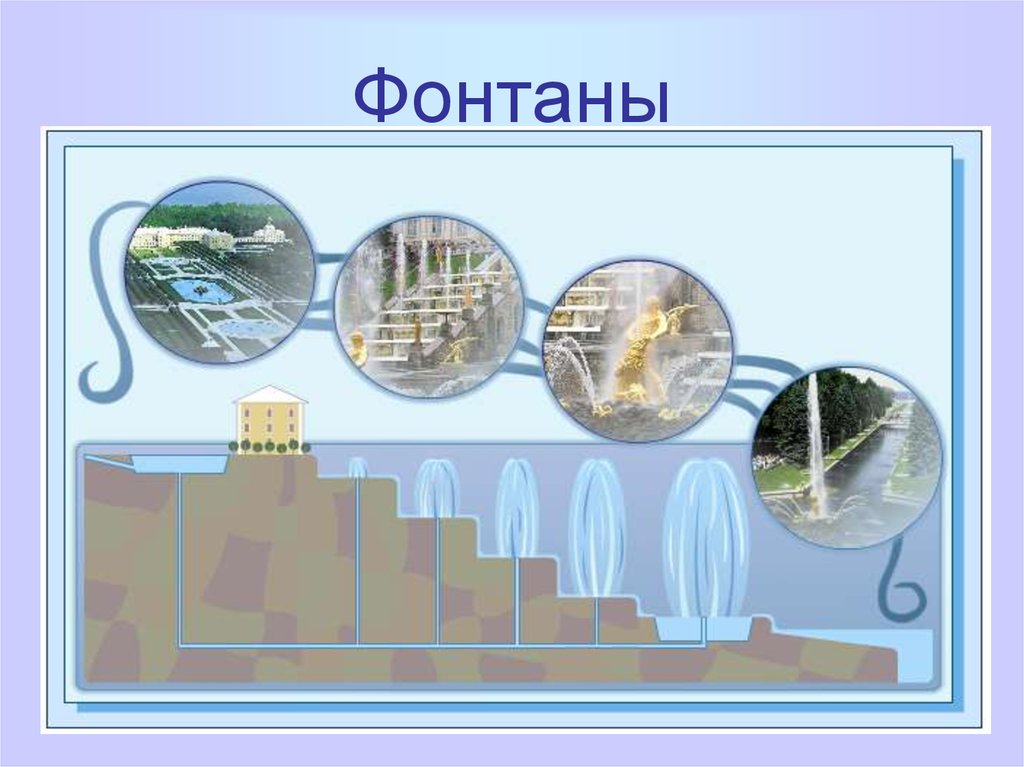

19. Фонтаны

20.

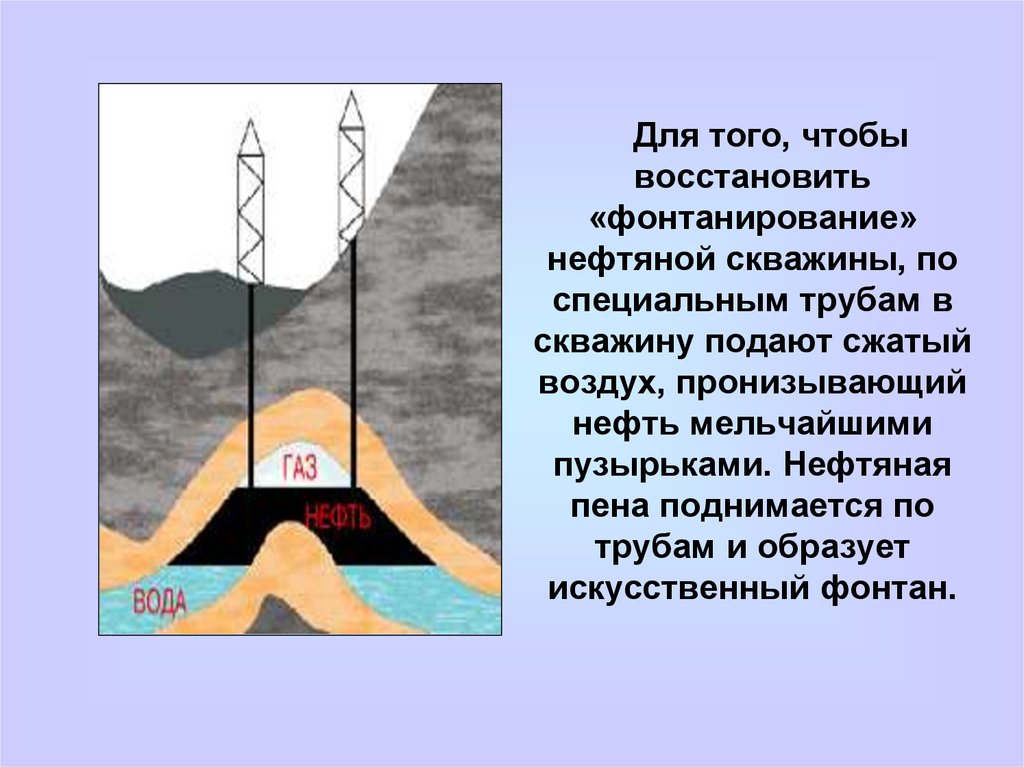

Для того, чтобы
восстановить
«фонтанирование»
нефтяной скважины, по
специальным трубам в
скважину подают сжатый
воздух, пронизывающий
нефть мельчайшими
пузырьками. Нефтяная
пена поднимается по
трубам и образует
искусственный фонтан.

21. Гидравлический пресс

22.

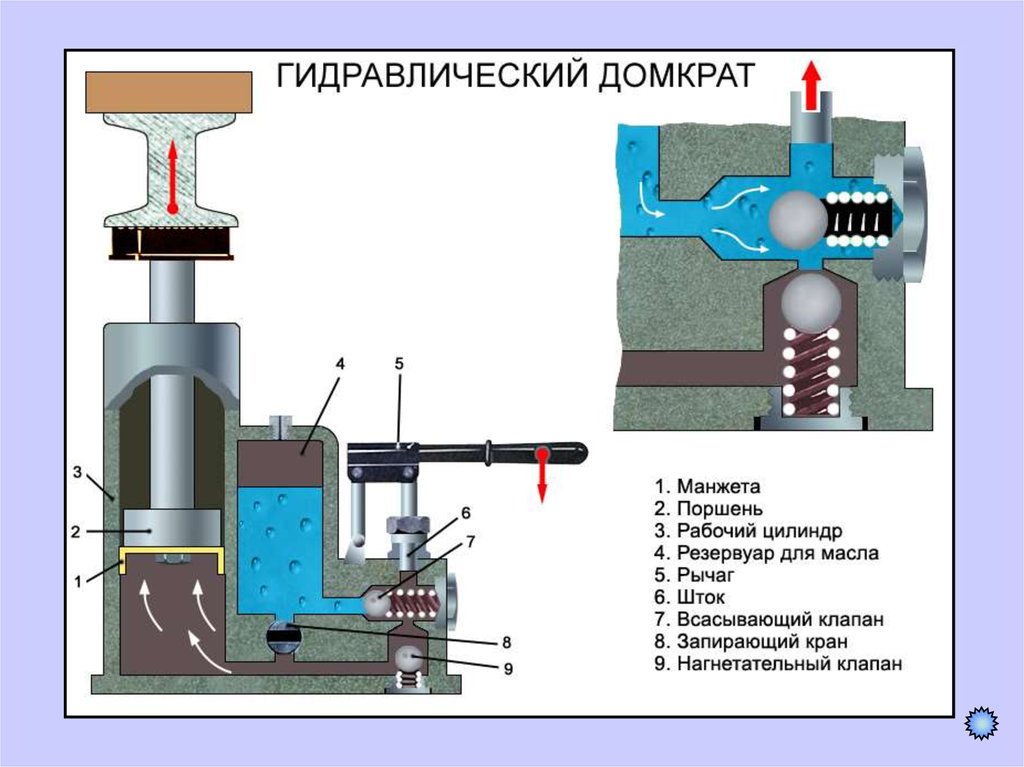

23. Гидравлический домкрат

24. Гидравлический подъемник

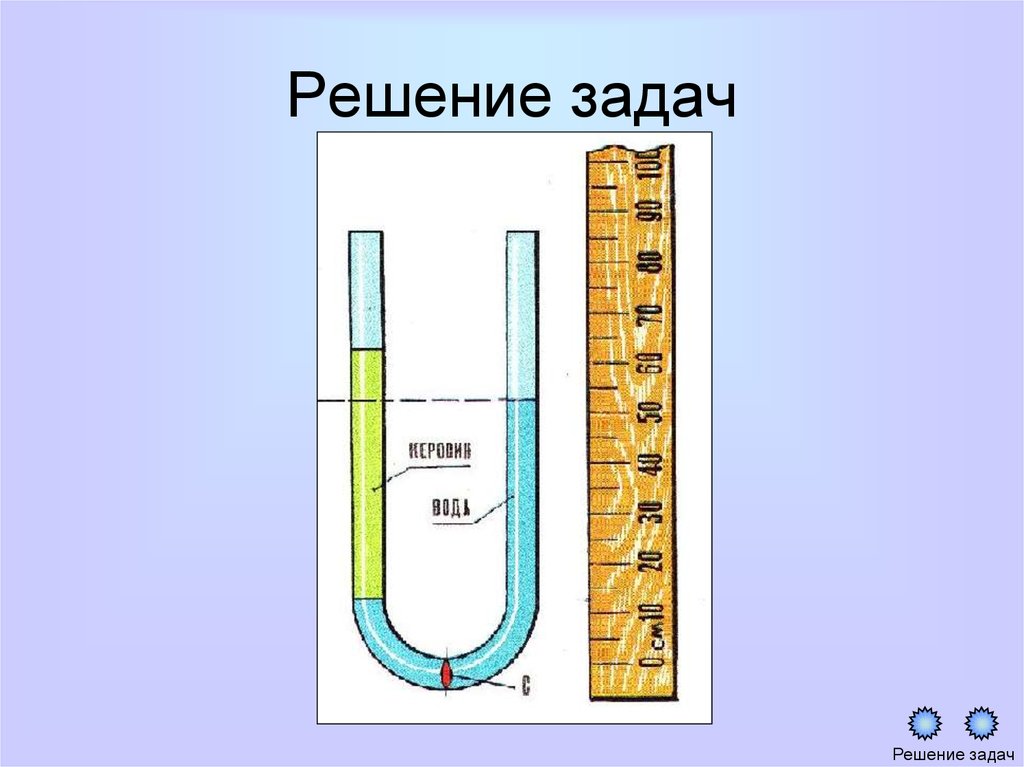

25. Решение задач

Решение задач

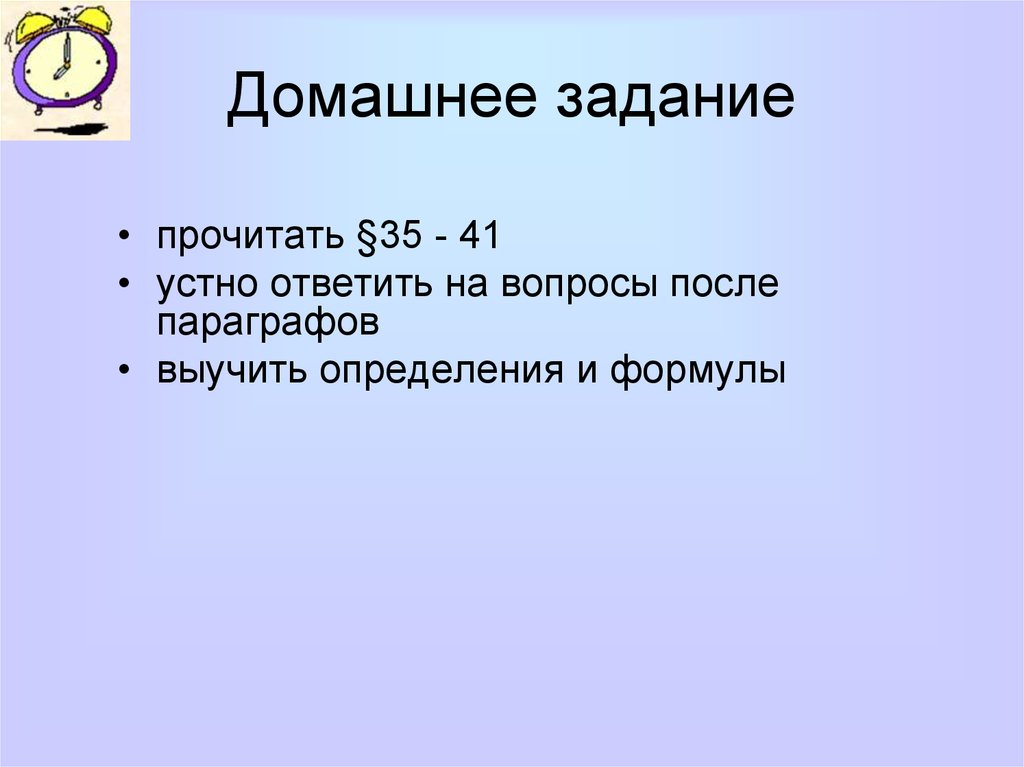

26. Домашнее задание

• прочитать §35 - 41
• устно ответить на вопросы после
параграфов
• выучить определения и формулы
