Выбор линейных реакторов

1.

2.

3.

4.

5.

6.

7.

8.

9. Расчёт сопротивления нагрузки от соседних линий этой же ветви реактора, подпитывающих КЗ (IНГ2)

Х нг*баз
Sбаз cos нг
0,35
Pнг ном 0,5 kO (N л 1)

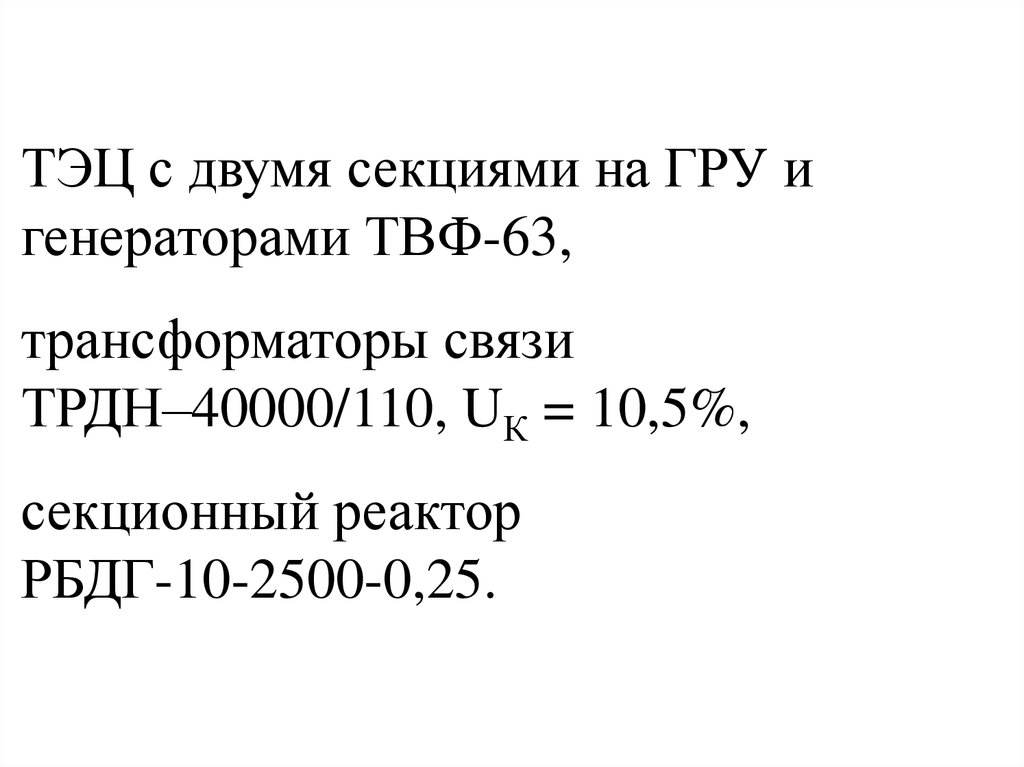

10. ТЭЦ с двумя секциями на ГРУ и генераторами ТВФ-63, трансформаторы связи ТРДН–40000/110, UК = 10,5%, секционный реактор

РБДГ-10-2500-0,25.

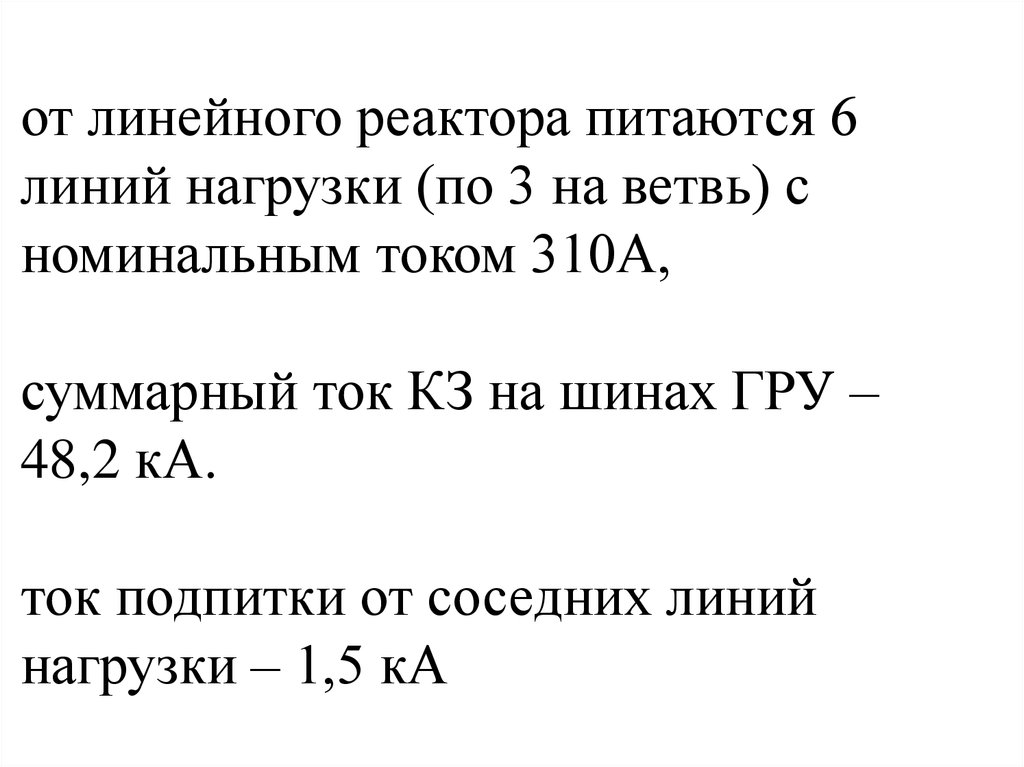

11. от линейного реактора питаются 6 линий нагрузки (по 3 на ветвь) с номинальным током 310А, суммарный ток КЗ на шинах ГРУ – 48,2

кА.
ток подпитки от соседних линий
нагрузки – 1,5 кА

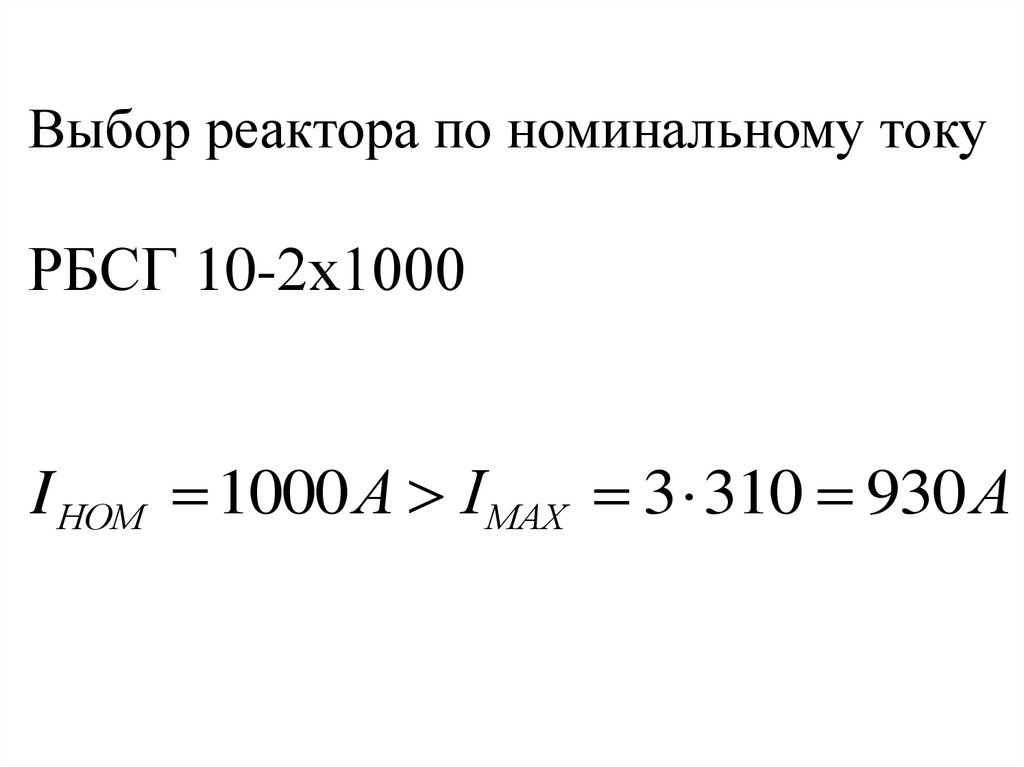

12. Выбор реактора по номинальному току РБСГ 10-2х1000

I НОМ 1000 А I MAX 3 310 930 A

13. Результирующее сопротивление цепи КЗ в начале потребительской линии при отсутствии реактора

x рез
U ср ном
3( I Г I C )
10, 5
0,126 Ом
3 48, 2

14. Требуемое сопротивление цепи КЗ из условия обеспечения номинальной отключающей способности выключателя

x
треб
рез
U ср ном
3( I ном отк I нг2 )
10,5
0.328 Ом
3 (20 1,5)

15. Требуемое сопротивление реактора для ограничения тока КЗ

x
треб
р
x
треб
рез
x рез
0,328 0,126 0, 202 Ом

16. Выбираем реактор РБСГ 10–2х1000–0,22, где 0,22 – сопротивление реактора в Омах, iу ном = 55 кА, коэффициент связи 0,53; Iтерм

Выбираем реактор РБСГ 10–2х1000–
0,22,
где 0,22 – сопротивление
реактора в Омах,
iу ном = 55 кА, коэффициент связи 0,53;
Iтерм ном = 25,6 кА;
tтерм ном = 8 c

17. Результирующее сопротивление цепи КЗ с учётом реактора

x
реакт
рез
x рез x р ном
0.126 0.22 0.346 Ом

18. Фактическое значение тока КЗ за реактором от основных источников электростанции – генераторов и системы (ток подпитки от

нагрузки
(Iнг2) через реактор не протекает)
IП0
U ср ном
3 x
реакт
рез
10,5
17,54 кА
3 0,346

19. Ток через выключатель

I П 0Q 17,54 1,5 19, 04 кА

20. Электродинамическая стойкость (ударный ток КЗ)

i
(3)
у
2I П 0k у
2 17,54 1,956
48,37 кА < i
(3)
у ном
= 55 кА

21. Термическая стойкость

Bк ном I
2
терм ном терм ном
t
25, 6 8 5242,88 кА с
2
2
Bк расч I (tотк Ta )
2
П0
17,54 (1, 2 0, 23) 508,1 кА с
2
5242,88 > 508,1
2

22. Остаточное напряжение на шинах ГРУ при КЗ за реактором

U ост % x p
3I П 0 100
U ср ном
3 17,54 100
0, 22
64% 60%
10,5

23. Потеря напряжения при протекании максимального тока в нормальном рабочем режиме

U p %
3I max 100
X p (1 kсв )
sin нг
U ср ном
3 0,93 100
0, 22(1 0,53)
0,53 0,84% 1,5%
10,5
