Особенности управления режимами энергосистемы в операционной зоне Филиала АО «СО ЕЭС» Смоленское РДУ

1. Особенности управления режимами энергосистемы в операционной зоне Филиала АО «СО ЕЭС» Смоленское РДУ

АКЦИОНЕРНОЕ ОБЩЕСТВО
«СИСТЕМНЫЙ ОПЕРАТОР
ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ»
Смоленское РДУ
Особенности управления режимами
энергосистемы в операционной зоне
Филиала АО «СО ЕЭС» Смоленское РДУ

2. Операционная зона Смоленского РДУ

2
Смоленская
область
Площадь территории: 114,5 тыс. кв.км
Население: 3194,2 тыс. человек
Установленная мощность объектов
Калужская
область
В управлении и ведении:
4 ЛЭП класса напряжения 750 кВ
4 ЛЭП класса напряжения 500 кВ
10 ЛЭП класса напряжения 330 кВ
40 ЛЭП класса напряжения 220 кВ
209 ЛЭП класса напряжения 110 кВ
генерации: 4169 МВт
Установленная трансформаторная
мощность: 25826,9 тыс.кВА
Протяженность электрических сетей:
12062,578 км
Брянская
область

3.

Динамика потребления электроэнергии и мощности
3
Прогнозируемое увеличение потребления
электроэнергии в 2022 году относительно 2016
года составляет:
Калужская область – 8,6%
Брянская область – 4,8%
Смоленская область – 1,7%
Новые потребители
Фактическая Разрешённая
мощность,
мощность,
МВт
МВт
Наименование
область
Год
ввода
ООО «Фольксваген
Груп Рус»
Калужская
2007
27
57
ООО «ПСМА Рус»
Калужская
2011
8
20
ООО «Континентал
Калуга»
Калужская
2012
7
10
ООО «Брянский
бройлер»
Брянская
2013
21
40
ООО «НЛМК-Калуга» Калужская
2013
177
222,4
ОАО «Лафарж
Цемент»
Калужская
2014
34
55,5
ООО «Агро-Инвест»
Калужская
2016
34
36
ООО «ЭГГЕР
ДРЕВПРОДУКТ
ГАГАРИН»
Смоленская
2016
24
24

4. Прогнозирование потребления мощности по ОЗ Смоленского РДУ

Основные факторы, влияющие на точность прогнозирования :
Неплановое изменение потребления крупными потребителями;
Резкопеременный график нагрузки потребителей;
Недостоверность метепрогноза (температура, облачность).
Калужская область:
■
■
■
ООО «НЛМК-Калуга» технологические пуски/остановы,
резкопеременный график нагрузки приводит к
отклонению фактического потребления от прогнозного
на величину до 120 МВт (>10% от потребления)
ООО «Агро-Инвест» (тепличное хозяйство)
зависимость от освещённости и температуры
ΔP=30 МВт (>3% от потребления)
ОАО «Лафарж Цемент»
технологические пуски/остановы
ΔP=25 МВт (>2% от потребления)
Брянская область:
■
ООО «Русэнергоресурс»
технологические пуски/остановы
ΔP=50 МВт (>6% от потребления)
Смоленская область:
■
Смоленская атомная станция
неплановые отключения, проведение испытаний в рамках ремонта
без корректировки заявляемого потребления
ΔP=70 МВт (>6% от потребления)
ООО «НЛМК-Калуга»
4

5. Особенности режима ОЗ Смоленского РДУ. Основные мероприятия по управлению режимом

5
АТ-1
АТ-2
АТ-3
Чагино
Михайловская
Pmax=634 МВт
Pmax=987 МВт
Михайловская
Необходимость выдачи
Pmax=287 МВт Мишуково
Нелидово
Белый
Дровнино
Латышская
Восток
Компрессорная
мощности АЭС
Кедрово
Сечение
Сечение
Космос
Алексинская
Смоленская ГРЭС
«Восток-1»
«Восток-2»
(Смоленской, Курской АЭС),
ТЭЦ
Обнинская
3
Метзавод
Г
ТЭЦ-1
Сычёвка
в т.ч. по сети 110-330 кВ.
Заокская
Русиново
Созвездие
Протвино
Неравномерное
Т
Мирная
Литейная
Гагарин
распределение
Т
Протон
Демидов
Сафоново
Вязьма-1
7
генерации ТЭС по
Смоленск 1
Суходрев
Т
Светотехника
Ферзиково
Кондрово
Гагарин-тяг.
энергосистемам,
Шипово
Т
Спутник
Дорогобужская
Г
Калуга
Голынки
входящим в ОЗ
Т
ТЭЦ
Знаменка
Калужская
Смоленского РДУ.
ТЭЦ
Ельня
6
Смоленская
Г
ТЭЦ-2
Лафарж
РП Станы
Значительное влияние
Орбита
Рудня
смежных энергосистем на
АТ-2
2
Черепетская
режим работы энергосистемы
Pmax=1565 МВт Калужская
1
ГРЭС
3
АТ-4
Электрон
ОЗ Смоленского РДУ. Новосокольники
Талашкино
Рославль
Агеево
Ограничения по пропускной
Смоленская
Дубровская
Крутицы
Середейск Шепелёво
АЭС
Лиозно Витебск
способности АТ с связи с
Кричев
Т
Белорусская
Pmax=878 МВт
длительным сроком
Pmax=552 МВт
Новобрянская
Белёв
Курская АЭС
эксплуатации
Белобережская
Елецкая
Pmax=932 МВт
Березовская
(27 из 52 АТ – свыше 30 лет).
Железногорская
4
Наличие нормально
АТ-4
АТ-3
Найтоповичи
НГ Перевод нагрузки
разомкнутых связей 110 кВ,
8
-1
Изменение
Т
Т топологии сети
запитка части потребителей
Т
5
Клинцовская
Использование
Т
Машзавод
АТ-2
АТ-1
от смежных энергосистем.
ТЭЦ
Высокое Почепская
Хмелевская
резервов
генерации
на
Г
загрузку/разгрузку
Наличие крупных
Брянская
Цементная
Литейная
Десна-2
Дятьковская
1 Сетевые ограничения
Новозыбков
потребителей с
Залинейная
Бежицкая
Урицкая
резкопеременной нагрузкой.
НГ
Т
Брянская ГРЭС
Дормашевская
Индуктор
Массовая реализация
Гомель
локальных устройств ПА
НГ
Центральная
Сталелитейная
Красная Гора
НГ
Аксинино
Трубчевская
(АОПО, АОСН).
Суземка
Светиловичи
Богородицкая
Pmax=
993 МВт
Pmax=1275 МВт
Дубрава
Контролируемые
параметры
Дмитровская
Комаричи
Лопандино
Шаблыкино

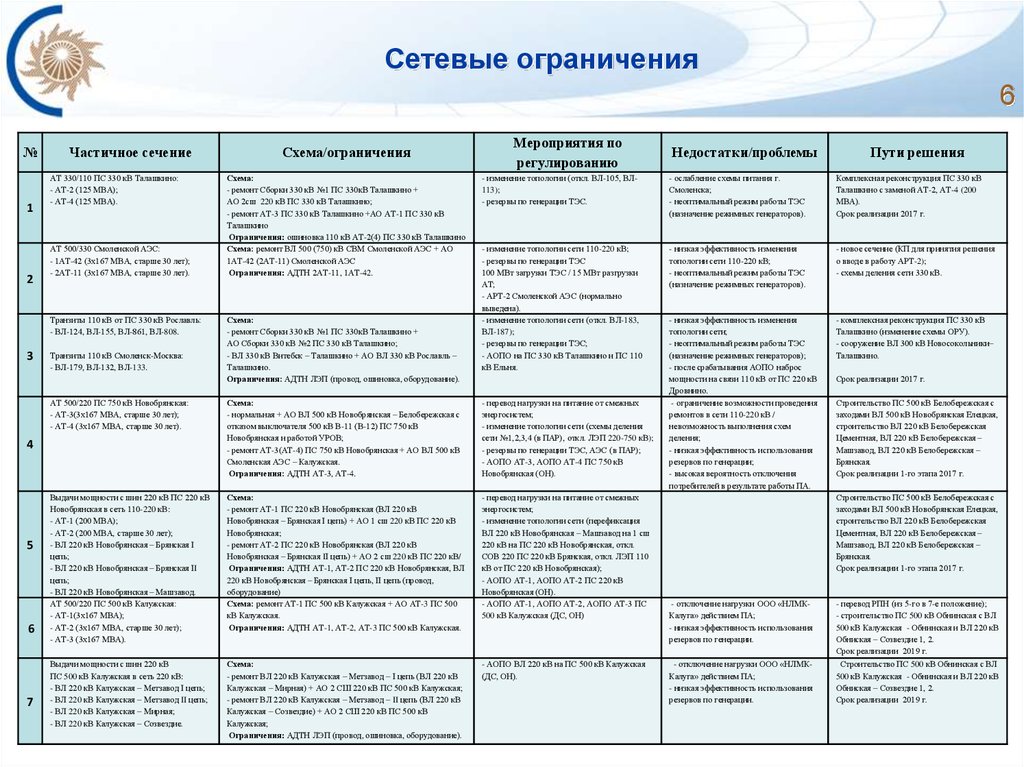

6. Сетевые ограничения

6
№
1
2
Частичное сечение
АТ 330/110 ПС 330 кВ Талашкино:
- АТ-2 (125 МВА);
- АТ-4 (125 МВА).
АТ 500/330 Смоленской АЭС:
- 1АТ-42 (3х167 МВА, старше 30 лет);
- 2АТ-11 (3х167 МВА, старше 30 лет).
Транзиты 110 кВ от ПС 330 кВ Рославль:
- ВЛ-124, ВЛ-155, ВЛ-861, ВЛ-808.
3
Транзиты 110 кВ Смоленск-Москва:
- ВЛ-179, ВЛ-132, ВЛ-133.
6
7
Схема:
- ремонт Сборки 330 кВ №1 ПС 330кВ Талашкино +
АО 2сш 220 кВ ПС 330 кВ Талашкино;
- ремонт АТ-3 ПС 330 кВ Талашкино +АО АТ-1 ПС 330 кВ
Талашкино
Ограничения: ошиновка 110 кВ АТ-2(4) ПС 330 кВ Талашкино
Схема: ремонт ВЛ 500 (750) кВ СВМ Смоленской АЭС + АО
1АТ-42 (2АТ-11) Смоленской АЭС
Ограничения: АДТН 2АТ-11, 1АТ-42.
Схема:
- ремонт Сборки 330 кВ №1 ПС 330кВ Талашкино +
АО Сборки 330 кВ №2 ПС 330 кВ Талашкино;
- ВЛ 330 кВ Витебск – Талашкино + АО ВЛ 330 кВ Рославль –
Талашкино.
Ограничения: АДТН ЛЭП (провод, ошиновка, оборудование).
Мероприятия по
регулированию
Недостатки/проблемы
Пути решения
- изменение топологии (откл. ВЛ-105, ВЛ113);
- резервы по генерации ТЭС.
- ослабление схемы питания г.
Смоленска;
- неоптимальный режим работы ТЭС
(назначение режимных генераторов).
Комплексная реконструкция ПС 330 кВ
Талашкино с заменой АТ-2, АТ-4 (200
МВА).
Срок реализации 2017 г.
- изменение топологии сети 110-220 кВ;
- резервы по генерации ТЭС
100 МВт загрузки ТЭС / 15 МВт разгрузки
АТ;
- АРТ-2 Смоленской АЭС (нормально
выведена).
- изменение топологии сети (откл. ВЛ-183,
ВЛ-187);
- резервы по генерации ТЭС;
- АОПО на ПС 330 кВ Талашкино и ПС 110
кВ Ельня.
- низкая эффективность изменения
топологии сети 110-220 кВ;
- неоптимальный режим работы ТЭС
(назначение режимных генераторов).
- новое сечение (КП для принятия решения
о вводе в работу АРТ-2);
- схемы деления сети 330 кВ.
- низкая эффективность изменения
топологии сети;
- неоптимальный режим работы ТЭС
(назначение режимных генераторов);
- после срабатывания АОПО наброс
мощности на связи 110 кВ от ПС 220 кВ
Дровнино.
- ограничение возможности проведения
ремонтов в сети 110-220 кВ /
невозможность выполнения схем
деления;
- низкая эффективность использования
резервов по генерации;
- высокая вероятность отключения
потребителей в результате работы ПА.
- комплексная реконструкция ПС 330 кВ
Талашкино (изменение схемы ОРУ).
- сооружение ВЛ 300 кВ Новосокольники–
Талашкино.
АТ 500/220 ПС 750 кВ Новобрянская:
- АТ-3(3х167 МВА, старше 30 лет);
- АТ-4 (3х167 МВА, старше 30 лет).
Схема:
- нормальная + АО ВЛ 500 кВ Новобрянская – Белобережская с
отказом выключателя 500 кВ В-11 (В-12) ПС 750 кВ
Новобрянская и работой УРОВ;
- ремонт АТ-3(АТ-4) ПС 750 кВ Новобрянская + АО ВЛ 500 кВ
Смоленская АЭС – Калужская.
Ограничения: АДТН АТ-3, АТ-4.
- перевод нагрузки на питание от смежных
энергосистем;
- изменение топологии сети (схемы деления
сети №1,2,3,4 (в ПАР), откл. ЛЭП 220-750 кВ);
- резервы по генерации ТЭС, АЭС (в ПАР);
- АОПО АТ-3, АОПО АТ-4 ПС 750 кВ
Новобрянская (ОН).
Выдачи мощности с шин 220 кВ ПС 220 кВ
Новобрянская в сеть 110-220 кВ:
- АТ-1 (200 МВА);
- АТ-2 (200 МВА, старше 30 лет);
- ВЛ 220 кВ Новобрянская – Брянская I
цепь;
- ВЛ 220 кВ Новобрянская – Брянская II
цепь;
- ВЛ 220 кВ Новобрянская – Машзавод.
АТ 500/220 ПС 500 кВ Калужская:
- АТ-1(3х167 МВА);
- АТ-2 (3х167 МВА, старше 30 лет);
- АТ-3 (3х167 МВА).
Схема:
- ремонт АТ-1 ПС 220 кВ Новобрянская (ВЛ 220 кВ
Новобрянская – Брянская I цепь) + АО 1 сш 220 кВ ПС 220 кВ
Новобрянская;
- ремонт АТ-2 ПС 220 кВ Новобрянская (ВЛ 220 кВ
Новобрянская – Брянская II цепь) + АО 2 сш 220 кВ ПС 220 кВ/
Ограничения: АДТН АТ-1, АТ-2 ПС 220 кВ Новобрянская, ВЛ
220 кВ Новобрянская – Брянская I цепь, II цепь (провод,
оборудование)
Схема: ремонт АТ-1 ПС 500 кВ Калужская + АО АТ-3 ПС 500
кВ Калужская.
Ограничения: АДТН АТ-1, АТ-2, АТ-3 ПС 500 кВ Калужская.
- перевод нагрузки на питание от смежных
энергосистем;
- изменение топологии сети (перефиксация
ВЛ 220 кВ Новобрянская – Машзавод на 1 сш
220 кВ на ПС 220 кВ Новобрянская, откл.
СОВ 220 ПС 220 кВ Брянская, откл. ЛЭП 110
кВ от ПС 220 кВ Новобрянская);
- АОПО АТ-1, АОПО АТ-2 ПС 220 кВ
Новобрянская (ОН).
- АОПО АТ-1, АОПО АТ-2, АОПО АТ-3 ПС
500 кВ Калужская (ДС, ОН)
Выдачи мощности с шин 220 кВ
ПС 500 кВ Калужская в сеть 220 кВ:
- ВЛ 220 кВ Калужская – Метзавод I цепь;
- ВЛ 220 кВ Калужская – Метзавод II цепь;
- ВЛ 220 кВ Калужская – Мирная;
- ВЛ 220 кВ Калужская – Созвездие.
Схема:
- ремонт ВЛ 220 кВ Калужская – Метзавод – I цепь (ВЛ 220 кВ
Калужская – Мирная) + АО 2 СШ 220 кВ ПС 500 кВ Калужская;
- ремонт ВЛ 220 кВ Калужская – Метзавод – II цепь (ВЛ 220 кВ
Калужская – Созвездие) + АО 2 СШ 220 кВ ПС 500 кВ
Калужская;
Ограничения: АДТН ЛЭП (провод, ошиновка, оборудование).
- АОПО ВЛ 220 кВ на ПС 500 кВ Калужская
(ДС, ОН).
4
5
Схема/ограничения
Срок реализации 2017 г.
Строительство ПС 500 кВ Белобережская с
заходами ВЛ 500 кВ Новобрянская Елецкая,
строительство ВЛ 220 кВ Белобережская
Цементная, ВЛ 220 кВ Белобережская –
Машзавод, ВЛ 220 кВ Белобережская –
Брянская.
Срок реализации 1-го этапа 2017 г.
Строительство ПС 500 кВ Белобережская с
заходами ВЛ 500 кВ Новобрянская Елецкая,
строительство ВЛ 220 кВ Белобережская
Цементная, ВЛ 220 кВ Белобережская –
Машзавод, ВЛ 220 кВ Белобережская –
Брянская.
Срок реализации 1-го этапа 2017 г.
- отключение нагрузки ООО «НЛМККалуга» действием ПА;
- низкая эффективность использования
резервов по генерации.
- перевод РПН (из 5-го в 7-е положение);
- строительство ПС 500 кВ Обнинская с ВЛ
500 кВ Калужская - Обнинская и ВЛ 220 кВ
Обниская – Созвездие 1, 2.
Срок реализации 2019 г.
- отключение нагрузки ООО «НЛМККалуга» действием ПА;
- низкая эффективность использования
резервов по генерации.
Строительство ПС 500 кВ Обнинская с ВЛ
500 кВ Калужская - Обнинская и ВЛ 220 кВ
Обниская – Созвездие 1, 2.
Срок реализации 2019 г.

7. Факторы, усложняющие планирование и управление режимами

Команды на неплановое изменение состава
включённого оборудования ТЭС ОЗ
Непрогнозируемое изменение внешних перетоков.
Неоптимальный режим работы АЭС с точки зрения организации
ремонтной кампании ЛЭП и сетевого оборудования.
Неплановое изменение генерации ТЭС ОЗ по внешним факторам.
Скачкообразное изменение потребления крупных узлов нагрузки.
Перетоки активной мощности по ЛЭП межсистемных связей
P= 320 МВт
ПС 330 кВ Витебск
(Витебск)
Δ P= 552 МВт
P= -232 МВт
ПС 500 кВ Елецкая
(Липецк)
P= 101 МВт
Δ P= 653 МВт
P= -552 МВт
Δ P= 667 МВт
P= -380 МВт
P= 92 МВт
Δ P= 177 МВт
ПС 750 кВ Новобрянская
(Брянск)
ПС 220 кВ Метзавод
(Калуга)
P= 287 МВт
Δ P= 490 МВт
ПС 330 кВ Талашкино
(Смоленск)
P= -85 МВт
P= 130 МВт
P= -360 МВт
ПС 220 кВ Кедрово
(Москва)
ПС 220 кВ Дровнино
(Москва)
ПС 220 кВ Восток
(Смоленск)
Черепетская ГРЭС
(Тула)
ПС 220 кВ Литейная
ПС 220 кВ Цементная
(Брянск, Калуга)
12
5
2014
7
2015
2016
Следствия:
Невозможность/ограничение
выполнения плановых ремонтов.
Перегрузки контрольных сечений.
Необходимость оперативного
«дорегулирования» режима
Мероприятия:
Получение расчётных значений
межсистемных перетоков из модели
ВСВГО, РСВ и БР.
Получение ежесуточной информации о
плановом режиме работы крупных
потребителей.
Проработка и применение
дополнительных контролируемых
параметров.
Ведение (в т.ч. информационное)
влияющими ЛЭП, оборудованием
смежных ОЗ
7

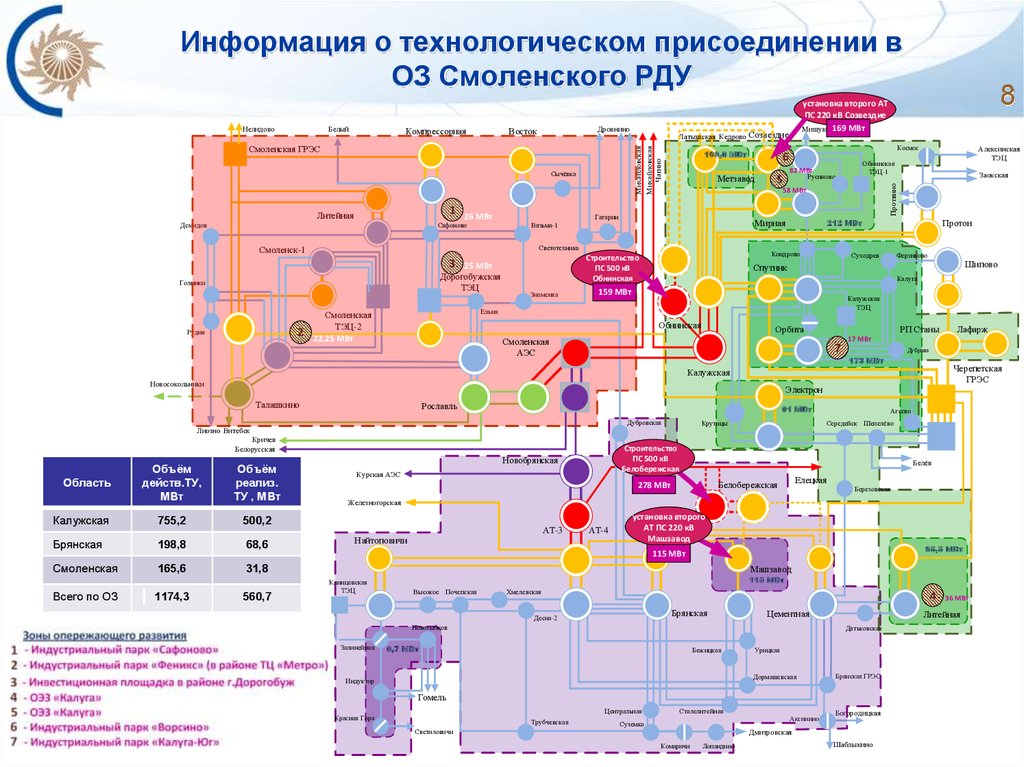

8. Информация о технологическом присоединении в ОЗ Смоленского РДУ

Белый
Дровнино
Восток
Компрессорная
Сычёвка
1
Литейная
Демидов
26 МВт
Сафоново
Голынки
2
Рудня
Знаменка
Космос
6
Метзавод
82 МВт
Русиново
5
Кондрово
Протон
Суходрев
Ферзиково
Шипово
Спутник
Калуга
159 МВт
Калужская
ТЭЦ
Ельня
Смоленская
ТЭЦ-2
22,25 МВт
Заокская
212 МВт
Мирная
Гагарин-тяг.
Строительство
ПС 500 кВ
Обнинская
Алексинская
ТЭЦ
Обнинская
ТЭЦ-1
58 МВт
Гагарин
3
25 МВт
Дорогобужская
ТЭЦ
169,6 МВт
Вязьма-1
Светотехника
Смоленск-1
Латышская Кедрово Созвездие
Михайловская
Михайловская
Чагино
Смоленская ГРЭС
Протвино
Нелидово
8
установка второго АТ
ПС 220 кВ Созвездие
169 МВт
Мишуково
Обнинская
Орбита
РП Станы
Смоленская
АЭС
7
Дубрава
173 МВт
Черепетская
ГРЭС
Калужская
Новосокольники
Электрон
Талашкино
Рославль
91 МВт
Дубровская
Крутицы
Лиозно Витебск
Кричев
Белорусская
Объём
реализ.
ТУ , МВт
Калужская
755,2
500,2
Брянская
198,8
68,6
Смоленская
165,6
31,8
Область
Всего по ОЗ
1174,3
560,7
Курская АЭС
Белёв
Елецкая
Белобережская
278 МВт
Березовская
Железногорская
АТ-3
Найтоповичи
АТ-4
установка второго
АТ ПС 220 кВ
Машзавод
АТ-1
Объём
действ.ТУ,
МВт
Агеево
Середейск Шепелёво
Строительство
ПС 500 кВ
Белобережская
Новобрянская
Лафарж
17 МВт
115 МВт
Машзавод
Клинцовская
ТЭЦ
115 МВт
Высокое Почепская
Хмелевская
4
Брянская
Десна-2
Цементная
Новозыбков
Залинейная
85,5 МВт
Дятьковская
0,7 МВт
Бежицкая
Урицкая
Дормашевская
Индуктор
Брянская ГРЭС
Гомель
Центральная
Красная Гора
Трубчевская
Светиловичи
Сталелитейная
Суземка
Аксинино
Богородицкая
Дмитровская
Комаричи
Лопандино
36 МВт
Литейная
Шаблыкино
