Резистивті ИП

1.

РЕЗИСТИВТІ ИП

2.

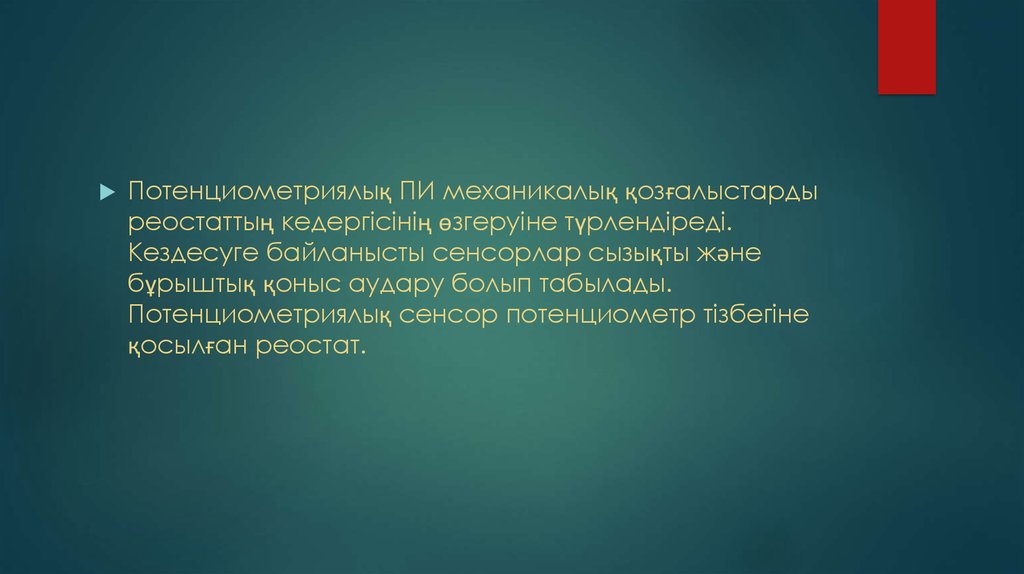

Потенциометриялық ПИ механикалық қозғалыстарды
реостаттың кедергісінің өзгеруіне түрлендіреді.
Кездесуге байланысты сенсорлар сызықты және
бұрыштық қоныс аудару болып табылады.
Потенциометриялық сенсор потенциометр тізбегіне
қосылған реостат.

3.

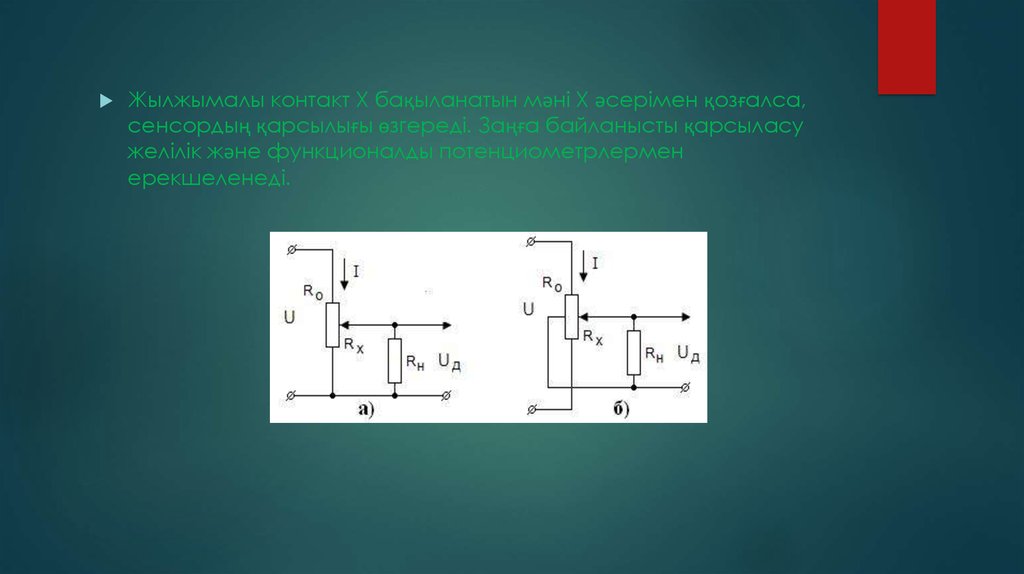

Жылжымалы контакт Х бақыланатын мәні Х әсерімен қозғалса,
сенсордың қарсылығы өзгереді. Заңға байланысты қарсыласу
желілік және функционалды потенциометрлермен
ерекшеленеді.

4.

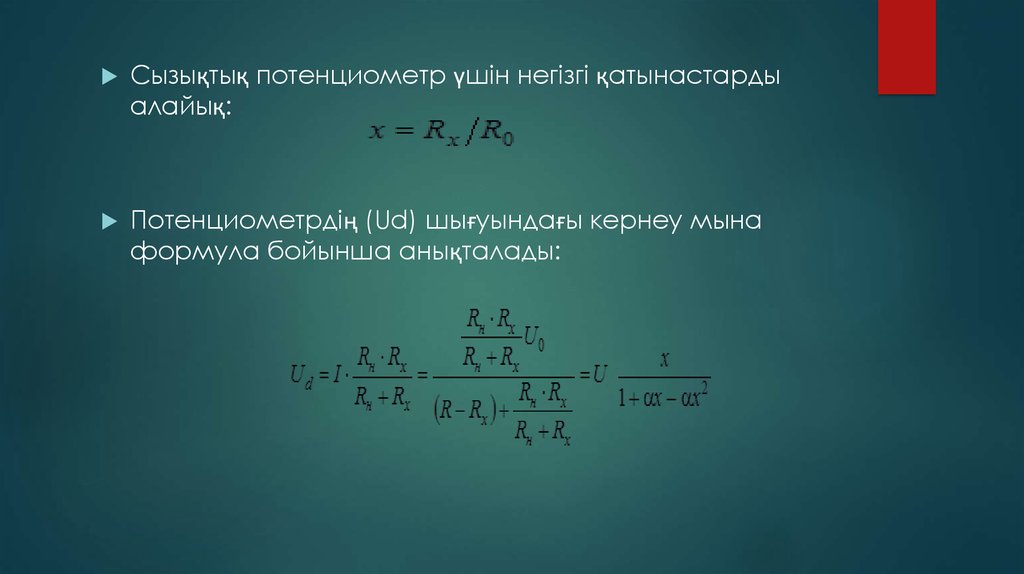

Сызықтық потенциометр үшін негізгі қатынастарды
алайық:
Потенциометрдің (Ud) шығуындағы кернеу мына
формула бойынша анықталады:

5.

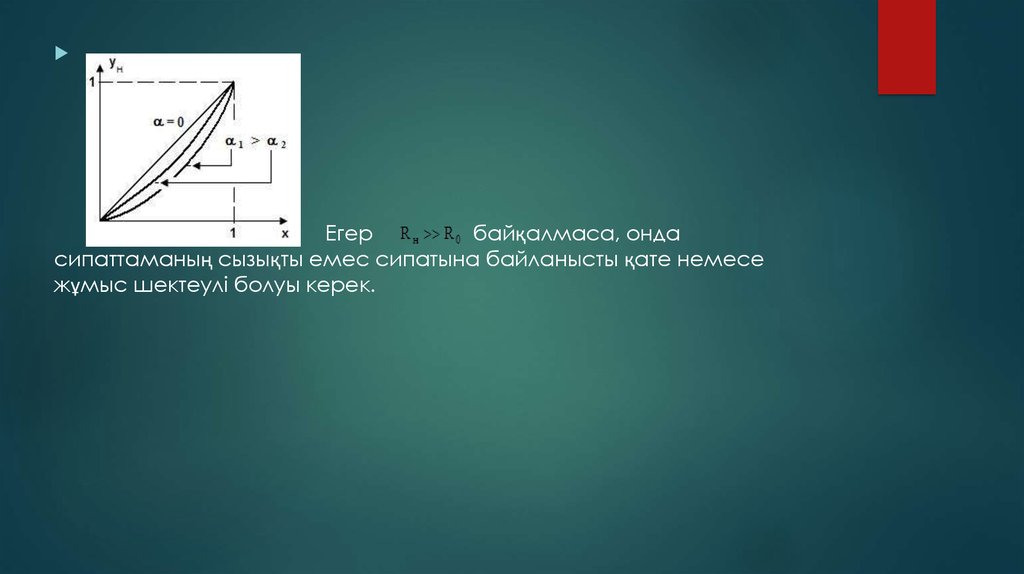

Егер
байқалмаса, онда
сипаттаманың сызықты емес сипатына байланысты қате немесе
жұмыс шектеулі болуы керек.

6.

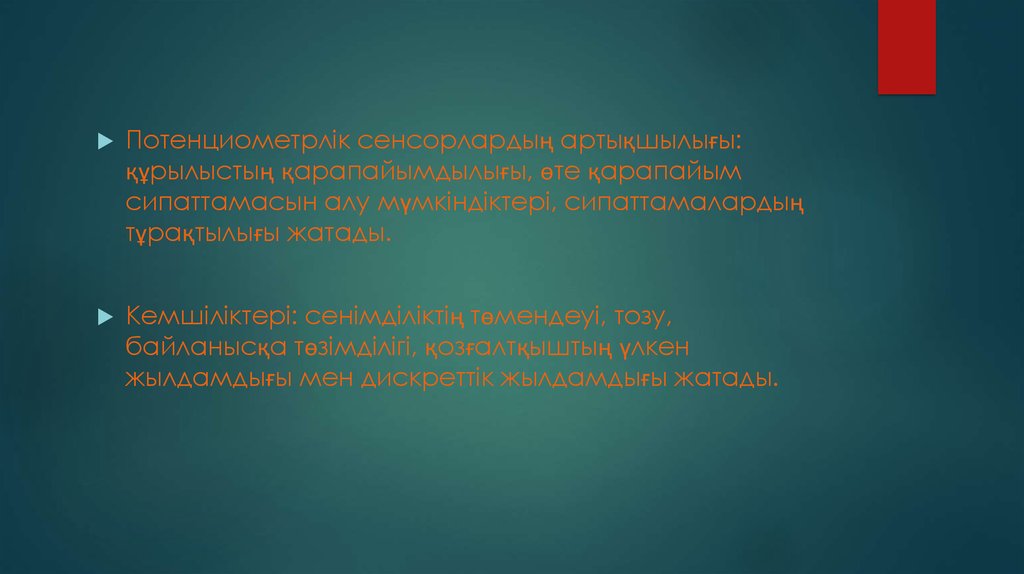

Потенциометрлік сенсорлардың артықшылығы:
құрылыстың қарапайымдылығы, өте қарапайым
сипаттамасын алу мүмкіндіктері, сипаттамалардың
тұрақтылығы жатады.
Кемшіліктері: сенімділіктің төмендеуі, тозу,
байланысқа төзімділігі, қозғалтқыштың үлкен
жылдамдығы мен дискреттік жылдамдығы жатады.
