Новый BYK-mac i. Полная оценка цвета эффектных покрытий. Измерение флуоресценции

1. Новый BYK-mac i Полная оценка цвета эффектных покрытий Измерение флуоресценции

BYK-Gardner GmbH, 2015

2. Общее восприятие цвета эффектных покрытий Многоугловое измерение цвета и эффектов

Блеск
Четкость отражения
Шагрень
Цвет
Эффекты
BYK-Gardner GmbH 2013, BYK-mac i

3. Эффектные покрытия 80% современных автомобильных покрытий являются эффектными

• Металлики
подчеркивают дизайн и
форму: Флоп СветлыйТемный
• Перламутровые пигменты
проявляют значительный переход
цвета: Миграция
• Пигменты со специальными включениями
искристых частиц (Ксиралики ), Флейки
тм
Photo: Courtesy of
BYK-Gardner GmbH 2013, BYK-mac i

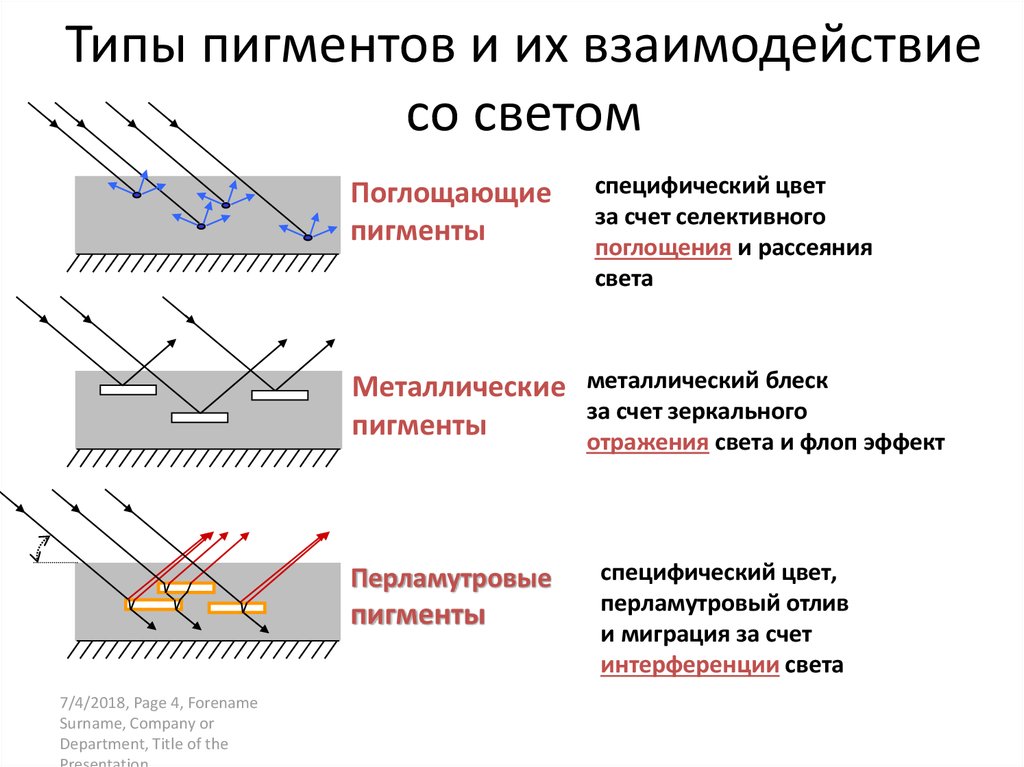

4. Типы пигментов и их взаимодействие со светом

Поглощающие
пигменты
специфический цвет
за счет селективного
поглощения и рассеяния
света
Металлические металлический блеск
за счет зеркального
пигменты
отражения света и флоп эффект
Перламутровые
пигменты
7/4/2018, Page 4, Forename
Surname, Company or
Department, Title of the
специфический цвет,
перламутровый отлив
и миграция за счет
интерференции света

5. Геометрии многоуглового измерения цвета Углы наблюдения отсчитываются от границы зеркального отражения к источнику освещения

BYK-Gardner GmbH 2013, BYK-mac i

6. Геометрии многоуглового измерения цвета Углы наблюдения отсчитываются от границы зеркального отражения к источнику освещения

BYK-Gardner GmbH 2013, BYK-mac i

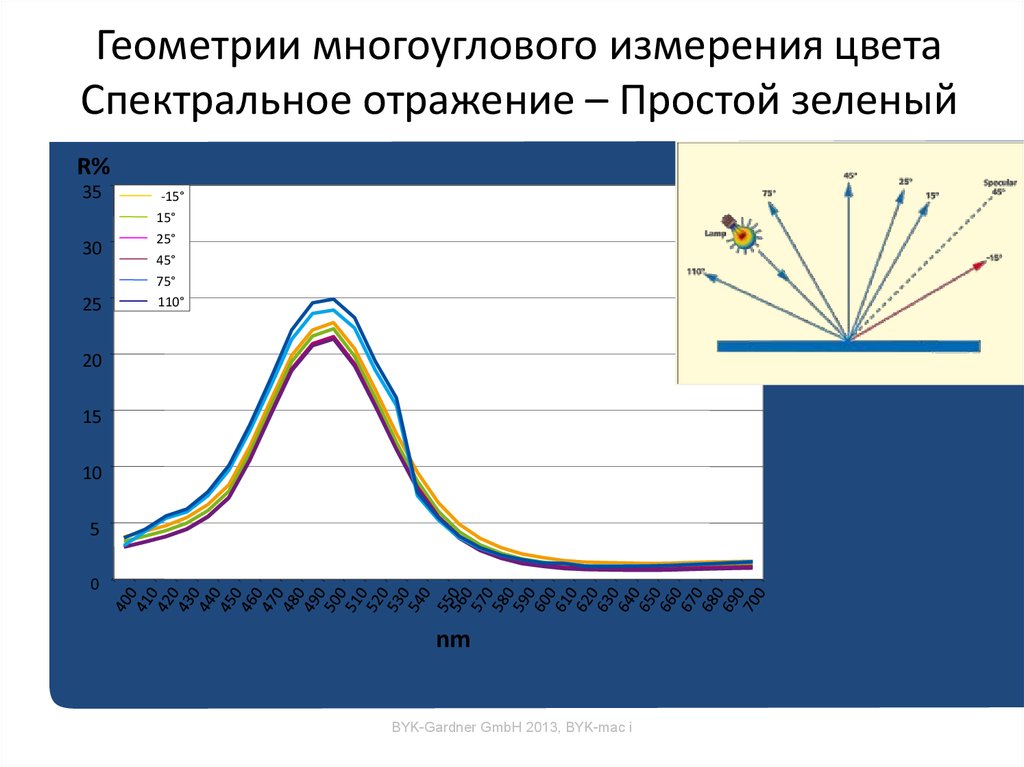

7. Геометрии многоуглового измерения цвета Спектральное отражение – Простой зеленый

R%
35
30
25
-15°
15°
25°
45°
75°
110°
20
15
10
5
0
nm
BYK-Gardner GmbH 2013, BYK-mac i

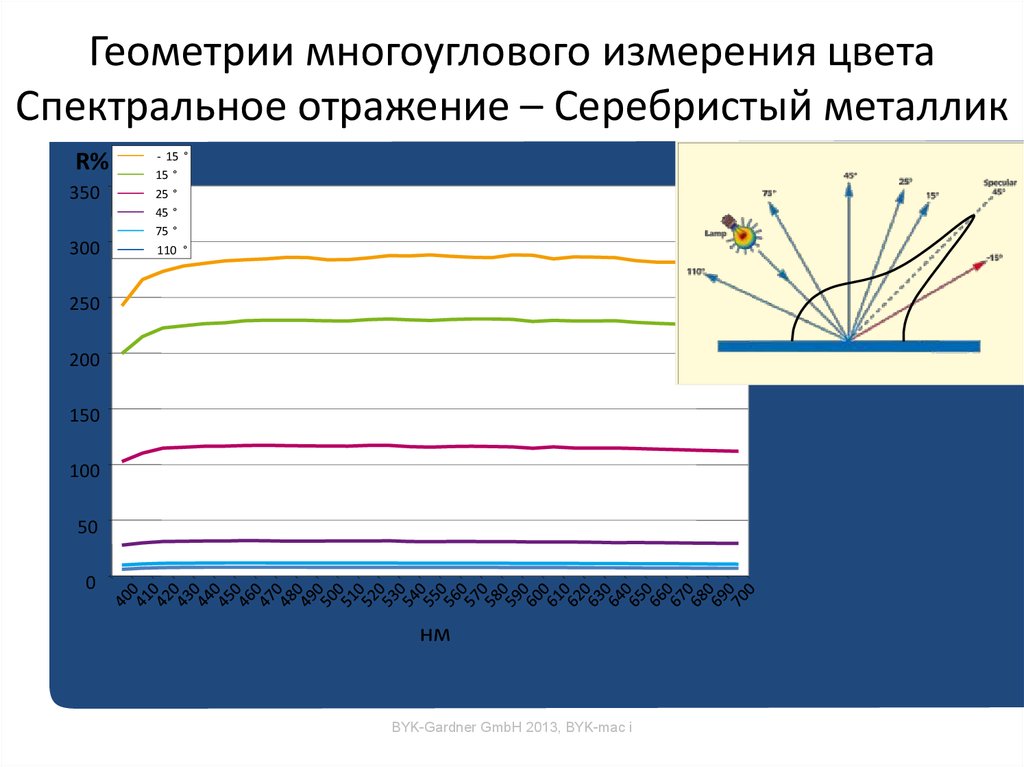

8. Геометрии многоуглового измерения цвета Спектральное отражение – Серебристый металлик

R%
350
300
- 15 °
15 °
25 °
45 °
75 °
110 °
250
200
150
100
50
0
нм
BYK-Gardner GmbH 2013, BYK-mac i

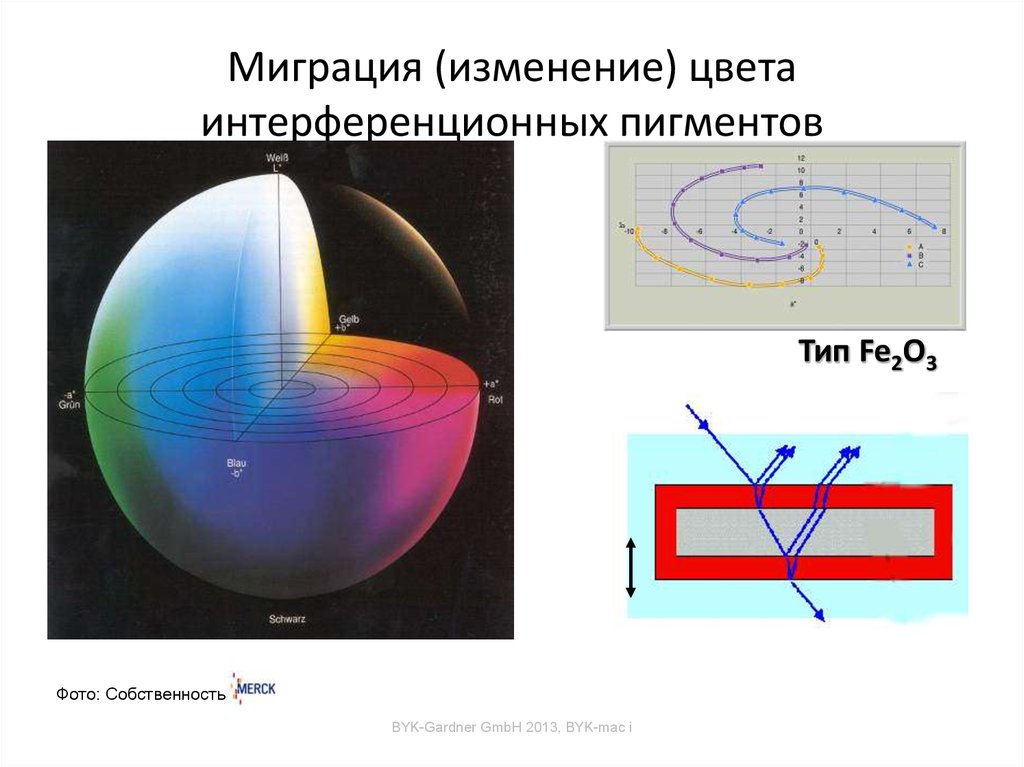

9. Миграция (изменение) цвета интерференционных пигментов

Тип Fe2O3
Фото: Собственность
BYK-Gardner GmbH 2013, BYK-mac i

10. Измерение миграции цвета под различными углами наблюдения

+b*
120
80
40
-a*
-120
-80
-40
40
-40
80
120
Новый угол: -15°
-80
-120
-b*
Традиционные 5 углов
Photos: Courtesy of
BYK-Gardner GmbH 2013, BYK-mac i
+a*

11. Визуальная оценка эффектов

Внешний вид покрытий с эффектами зависит
от условий освещения:
Солнечный день: Прямое
освещение
• Цвета начинают искриться
Пасмурный день: Рассеянный свет
• Легко наблюдать «зернистость»
7/4/2018, Page 11, Forename
Surname, Company or
Department, Title of the

12. Оценка структуры эффекта при пасмурном (рассеянном освещении)

Зернистость:
Текстура– Структура – Эффект Соль & Перец
Условия наблюдения:
• Диффузное освещение
• Близкая дистанция наблюдения
• Угол наблюдения не имеет значения
Возможные причины возникновения:
• Тип частиц – Размер частиц
• Дезориентация частиц
• Возникновение агломератов
BYK-Gardner GmbH 2013, BYK-mac i
Сильная
зернистость
Небольшая
зернистость

13. Оценка степени блеска (искристости) при интенсивном солнечном освещении

Искристость: Микровспышки – Блестки – Алмазы
Условия наблюдения:
• Фонарик ~ условия направленного освещения
• Угол наблюдения имеет большое значение:
Восприятие искристости изменяется под
различными углами
Искристость зависит от:
• Отражающей способности отдельного
эффектного пигмента (частицы
алюминия, слюды, Ксиралик®)
• Количества эффектных пигментов
• Размера частиц
• Ориентации частиц Искристость 75°
BYK-Gardner GmbH 2013, BYK-mac i
Сильная
искристость
Слабая
искристость

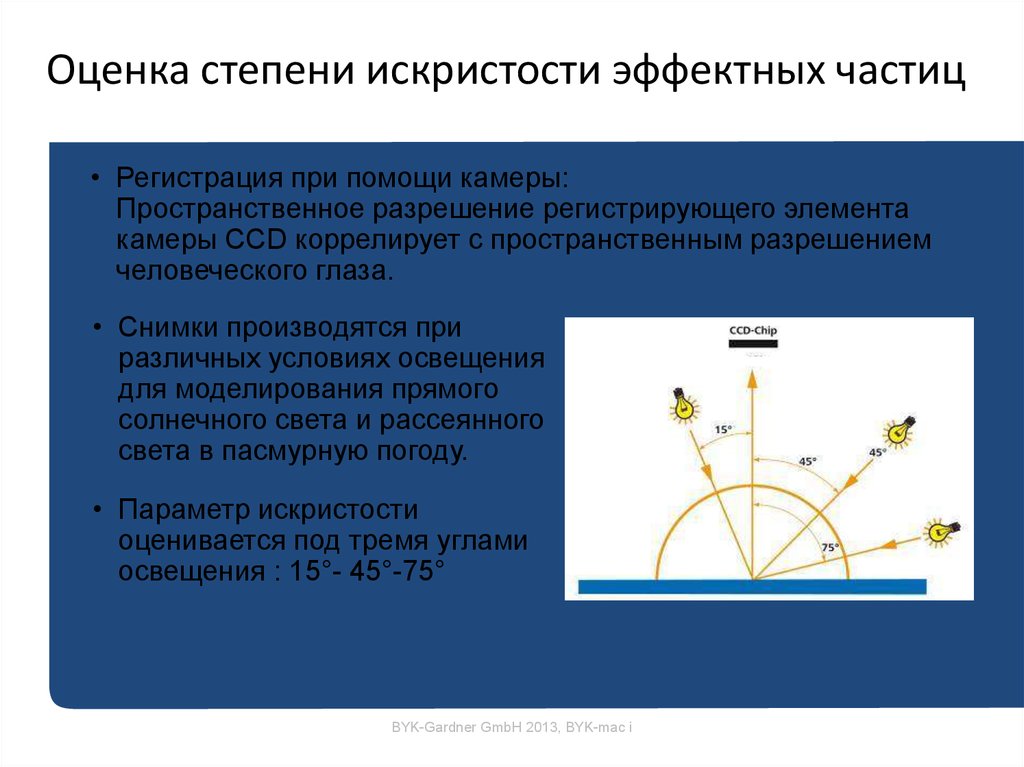

14. Оценка степени искристости эффектных частиц

• Регистрация при помощи камеры:
Пространственное разрешение регистрирующего элемента
камеры CCD коррелирует с пространственным разрешением
человеческого глаза.
• Снимки производятся при
различных условиях освещения
для моделирования прямого
солнечного света и рассеянного
света в пасмурную погоду.
• Параметр искристости
оценивается под тремя углами
освещения : 15°- 45°-75°
BYK-Gardner GmbH 2013, BYK-mac i

15. Фотографии характеризующие Искристость и Зернистость

BYK-Gardner GmbH 2013, BYK-mac i

16. Характеристика частиц пигмента

Анализ эффекта Искристости:
• Регистрируется Область искристости
не размер отдельной частицы пигмента
• Измеряется Интенсивность искристости:
Яркость сверкания частиц
BYK-Gardner GmbH 2013, BYK-mac i

17. Характеристика частиц пигментов

Анализ эффекта Зернистости:
Сильная зернистость
• Оценивается однородность светлых
и темных участков покрытия и
суммируется в величину
Зернистости
15
14
12
10
• Линейная шкала:
относительные единицы
8
6
• Простые (сплошные) цвета имеют
очень однородную поверхность
Зернистость = 0
4
2
0
BYK-Gardner GmbH 2013, BYK-mac i
Нет зернистости
(сплошность)

18.

Измерение флуоресценции
Что такое флуоресценция?
(A)
(B)
Флуоресценция это излучение света
веществом, которое поглотило свет или
другое электромагнитное излечение.
Представляет собой частный случай
люминесценции. В большинстве случаев,
излучаемый свет имеет большую длину
волны, а значит меньшую энергию, чем
поглощенное излучение.
Минерал Флюорит при поглощении
ультрафиолетового света начинает излучать свет
в видимом диапазоне
Источник: http://en.wikipedia.org/wiki/Fluorescence
http://en.wikipedia.org/wiki/Fluorite
BYK-Gardner GmbH 2013, BYK-mac i

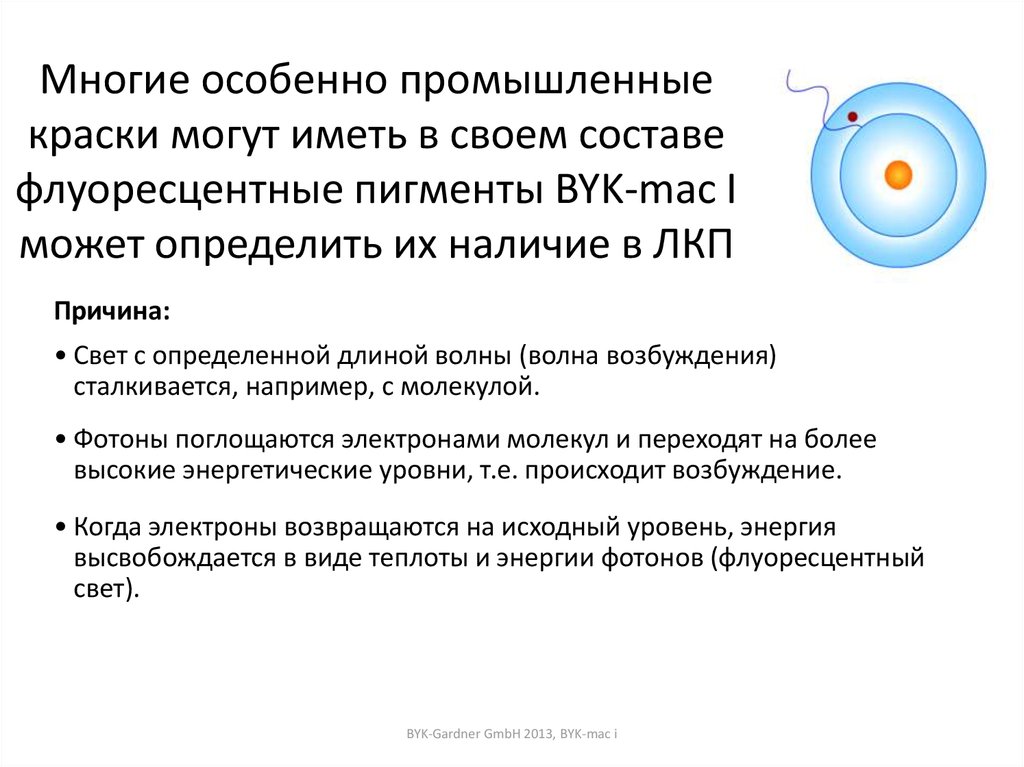

19. Многие особенно промышленные краски могут иметь в своем составе флуоресцентные пигменты BYK-mac I может определить их наличие в

ЛКП
Причина:
• Свет с определенной длиной волны (волна возбуждения)
сталкивается, например, с молекулой.
• Фотоны поглощаются электронами молекул и переходят на более
высокие энергетические уровни, т.е. происходит возбуждение.
• Когда электроны возвращаются на исходный уровень, энергия
высвобождается в виде теплоты и энергии фотонов (флуоресцентный
свет).
BYK-Gardner GmbH 2013, BYK-mac i
