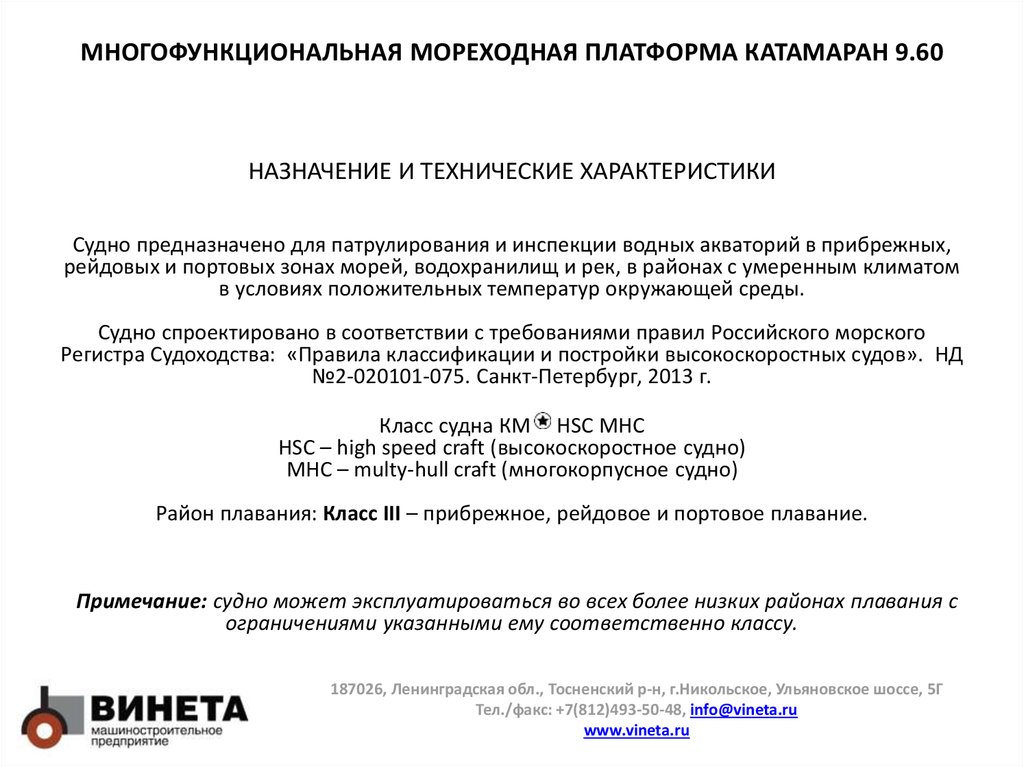

МНОГОФУНКЦИОНАЛЬНАЯ МОРЕХОДНАЯ ПЛАТФОРМА КАТАМАРАН 9.60
НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Судно предназначено для патрулирования и инспекции водных акваторий в прибрежных,
рейдовых и портовых зонах морей, водохранилищ и рек, в районах с умеренным климатом
в условиях положительных температур окружающей среды.
Судно спроектировано в соответствии с требованиями правил Российского морского
Регистра Судоходства: «Правила классификации и постройки высокоскоростных судов». НД
№2-020101-075. Санкт-Петербург, 2013 г.
Класс судна КМ HSC MHC
HSC – high speed craft (высокоскоростное судно)
MHC – multy-hull craft (многокорпусное судно)
Район плавания: Класс ІІІ – прибрежное, рейдовое и портовое плавание.
Примечание: судно может эксплуатироваться во всех более низких районах плавания с
ограничениями указанными ему соответственно классу.
187026, Ленинградская обл., Тосненский р-н, г.Никольское, Ульяновское шоссе, 5Г
Тел./факс: +7(812)493-50-48, info@vineta.ru
www.vineta.ru

3.

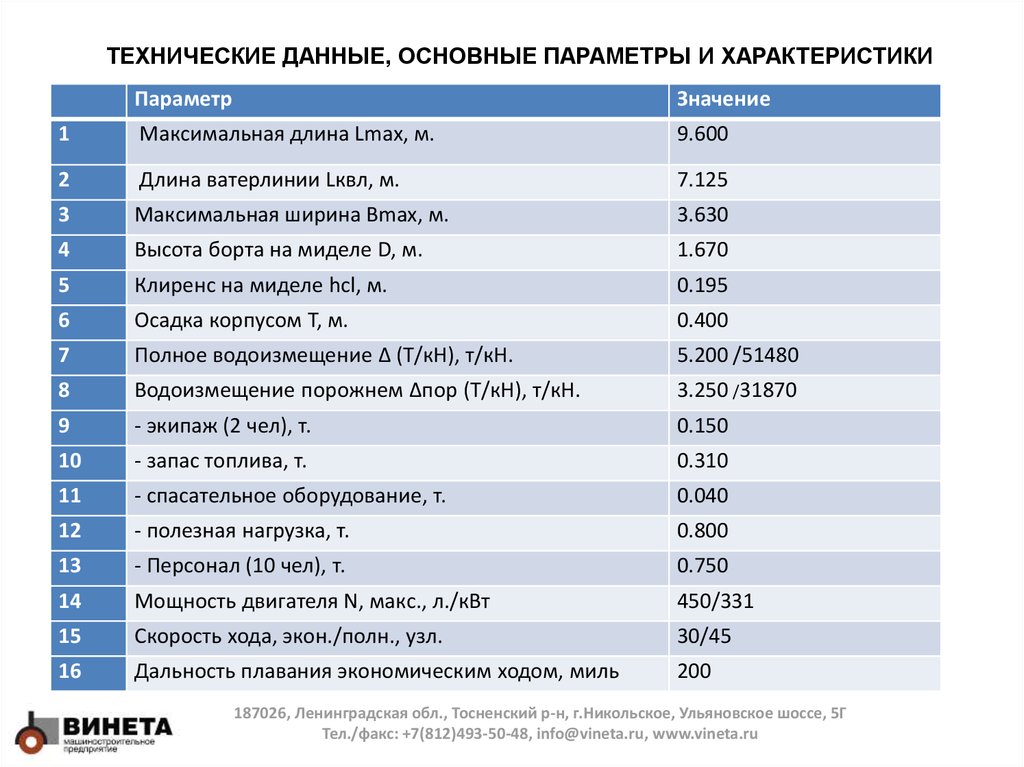

ТЕХНИЧЕСКИЕ ДАННЫЕ, ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Параметр
Значение
1
Максимальная длина Lmax, м.
9.600
2
Длина ватерлинии Lквл, м.
7.125
3
Максимальная ширина Bmax, м.
3.630
4
Высота борта на миделе D, м.
1.670
5
Клиренс на миделе hcl, м.
0.195
6
Осадка корпусом T, м.
0.400
7
Полное водоизмещение ∆ (Т/кН), т/кН.
5.200 /51480
8
Водоизмещение порожнем ∆пор (Т/кН), т/кН.
3.250 /31870
9
- экипаж (2 чел), т.
0.150
10
- запас топлива, т.
0.310
11
- спасательное оборудование, т.
0.040
12
- полезная нагрузка, т.
0.800
13
- Персонал (10 чел), т.
0.750
14
Мощность двигателя N, макс., л./кВт
450/331
15
Скорость хода, экон./полн., узл.
30/45
16
Дальность плавания экономическим ходом, миль
200
