Цифровая схемотехника. Память компьютера. Полупроводниковая память

1. 26

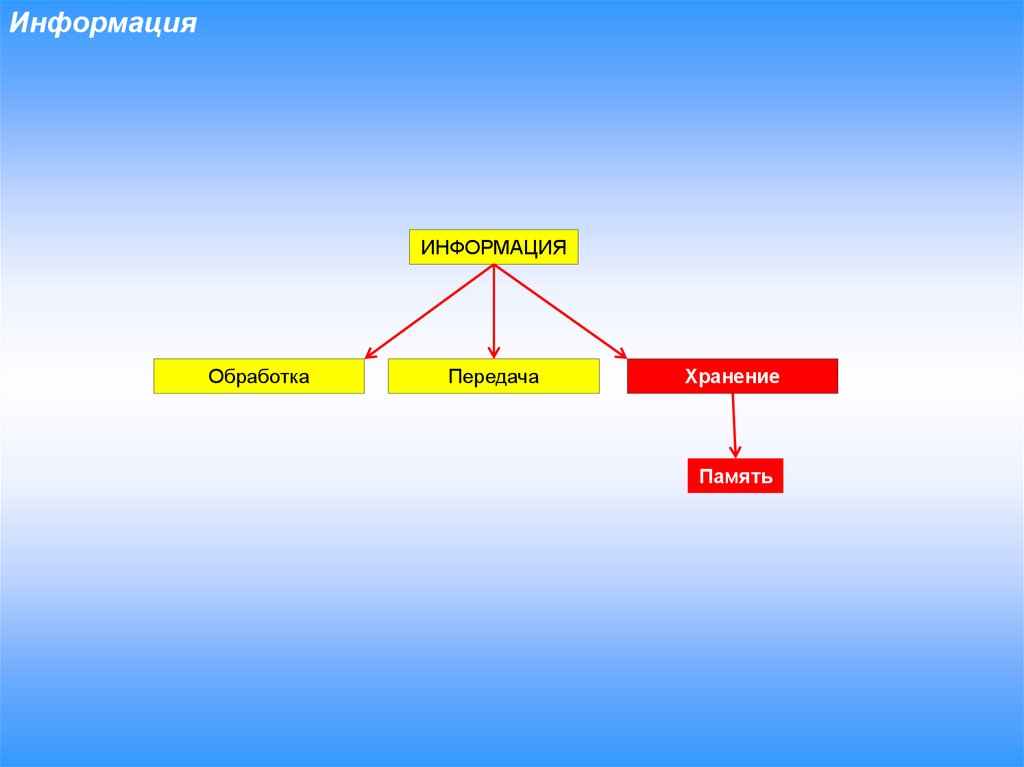

2. Информация

ИНФОРМАЦИЯ
Обработка
Передача
Хранение
Память

3. Характеристики памяти

Общие характеристики
Объем [bit]
Плотность [bit/sm3] или [bit/sm2]
Быстродействие
Время доступа на запись
Время доступа на чтение
Энергозависимость
Потребляемая мощность в режиме хранения
Потребляемая мощность в режиме доступа
Стоимость
При современных
технологиях либо
одно, либо другое

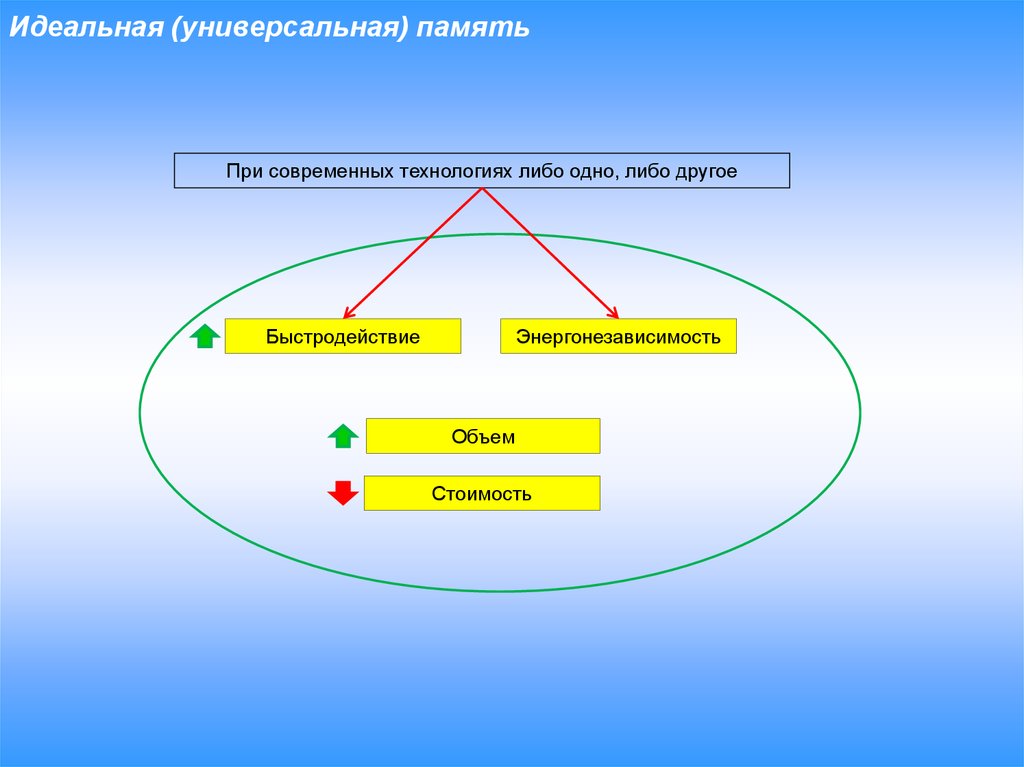

4. Идеальная (универсальная) память

При современных технологиях либо одно, либо другое
Быстродействие
Энергонезависимость
Объем
Стоимость

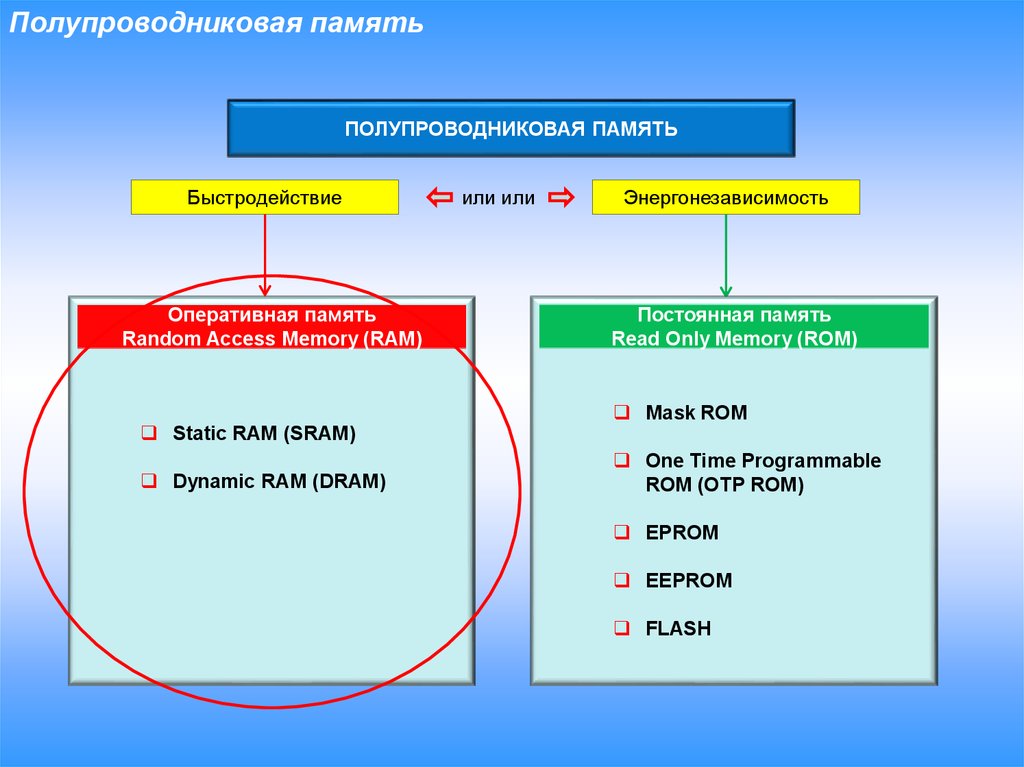

5. Полупроводниковая память

ПОЛУПРОВОДНИКОВАЯ ПАМЯТЬ
Быстродействие
Оперативная память
Random Access Memory (RAM)
Static RAM (SRAM)
Dynamic RAM (DRAM)
или или
Энергонезависимость
Постоянная память
Read Only Memory (ROM)
Mask ROM
One Time Programmable
ROM (OTP ROM)
EPROM
EEPROM
FLASH

6. Структура памяти

Память =
Ячейки памяти
Memory Cell
+
Контроль доступа
Access Control
Последовательный доступ
Sequential Access
(SAM)
Произвольный доступ
Random Access
(RAM)

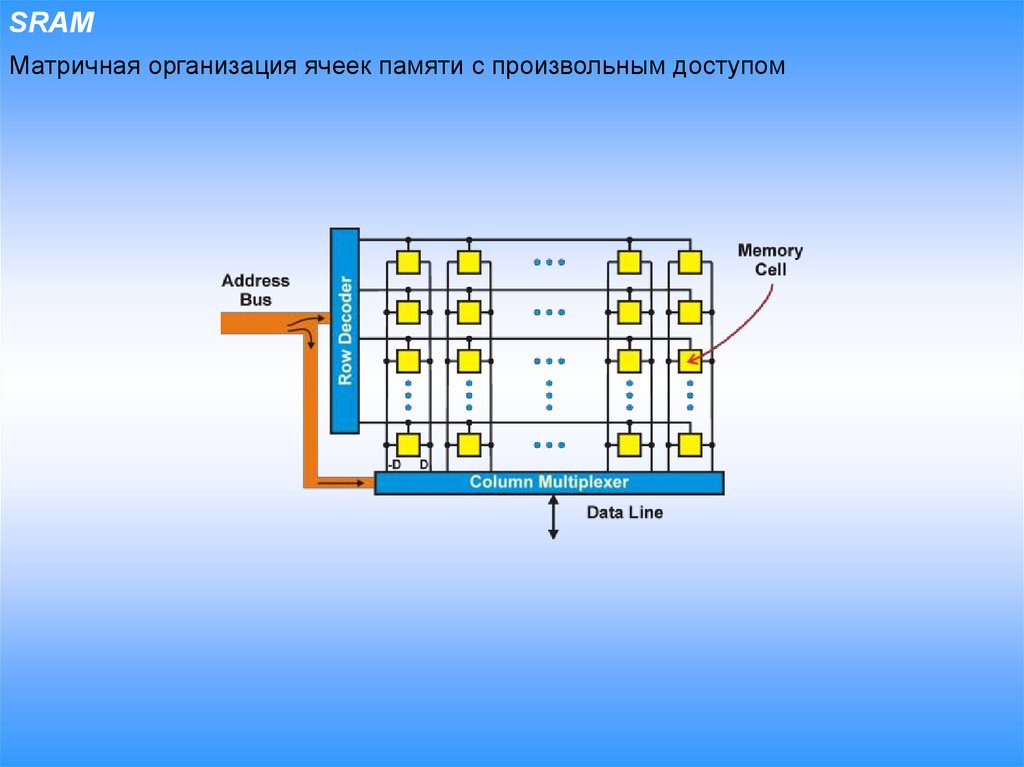

7. Структура памяти с произвольным доступом

Ячейка памяти
Memory Cell

8. Структура памяти с произвольным доступом

Ячейка памяти
Memory Cell
Шина адреса
Шина управления
Линия данных

9. Структура памяти с произвольным доступом
