1.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
" Робота системи B A K "
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

2.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
Кліпси
Тулеї
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

3.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
ККІ
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

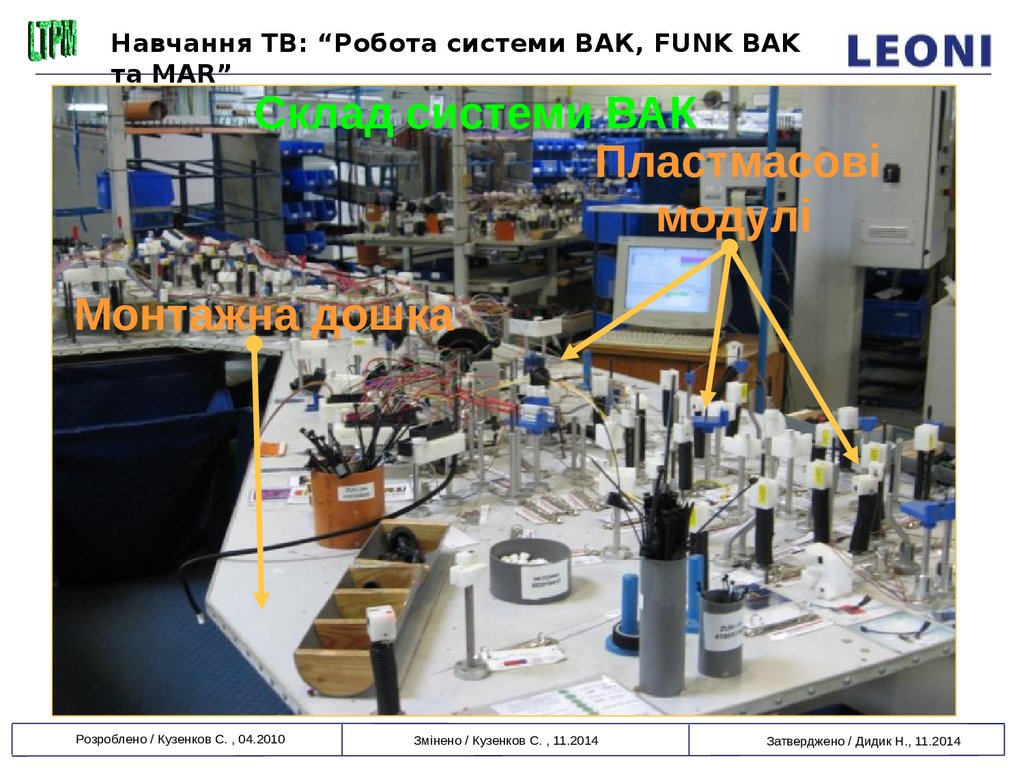

Склад системи ВАК
Пластмасові
модулі
Монтажна дошка
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

5.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

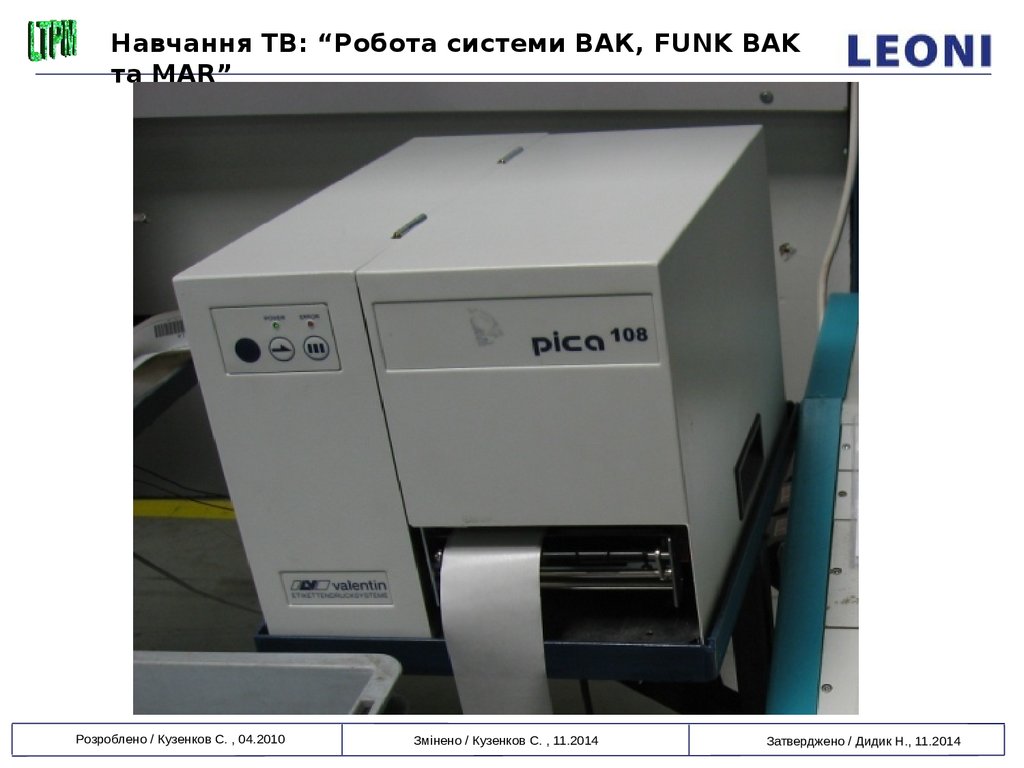

Друкарка
Монітор
Клавіатура
Мишка
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

6.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

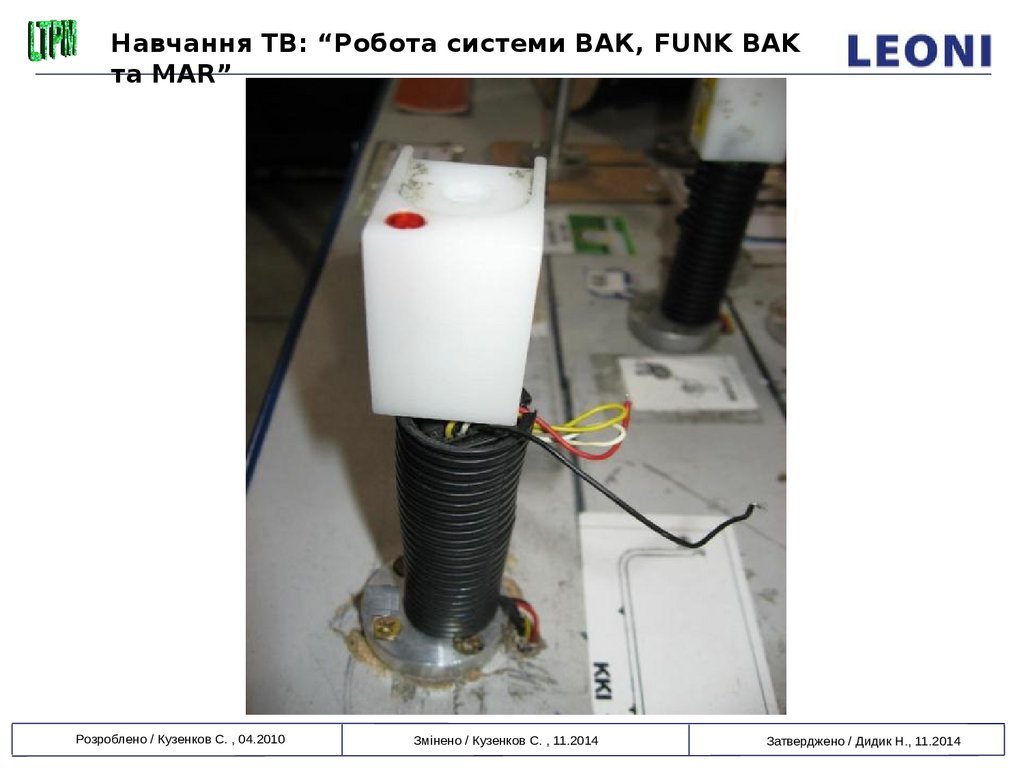

СКЛАД
пластикового модуля
Світлодіод
Тіло модуля
(LED)
Контрольний пін
(мікроперемикач)
Кілочок
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

7.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

8.

9.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
1.- Початок тесту
2.- Кінець тесту
3.- Місце програмування дошки
3
2
Розроблено / Кузенков С. , 04.2010
1
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

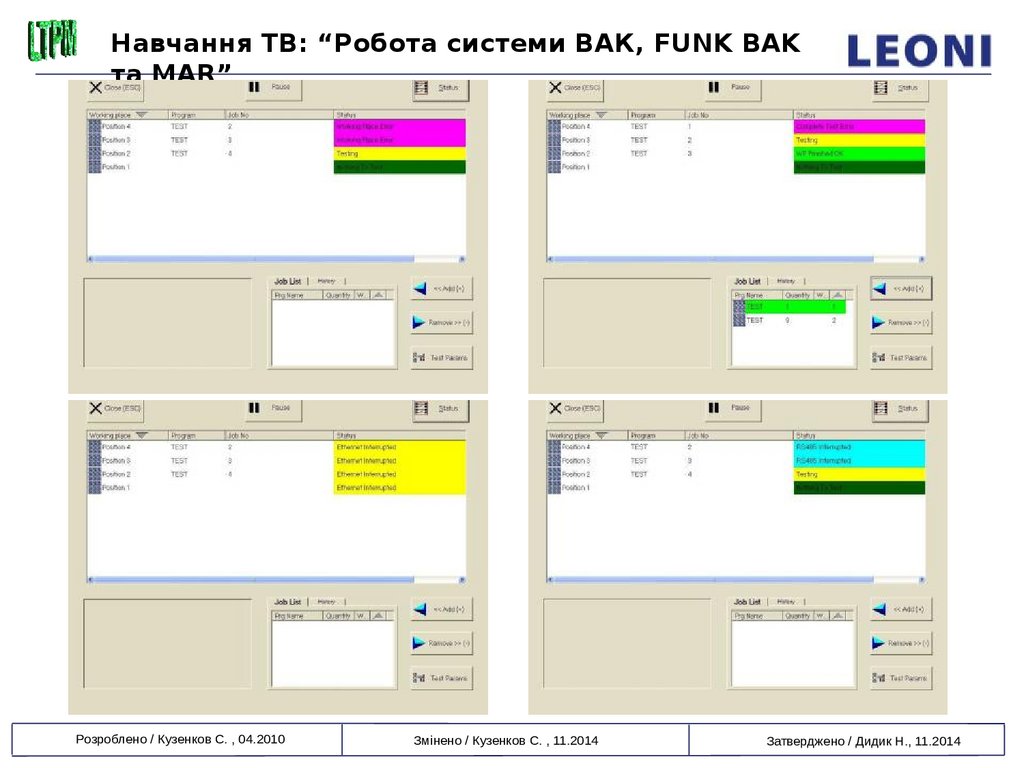

10. 11. Види статусів

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
Види статусів

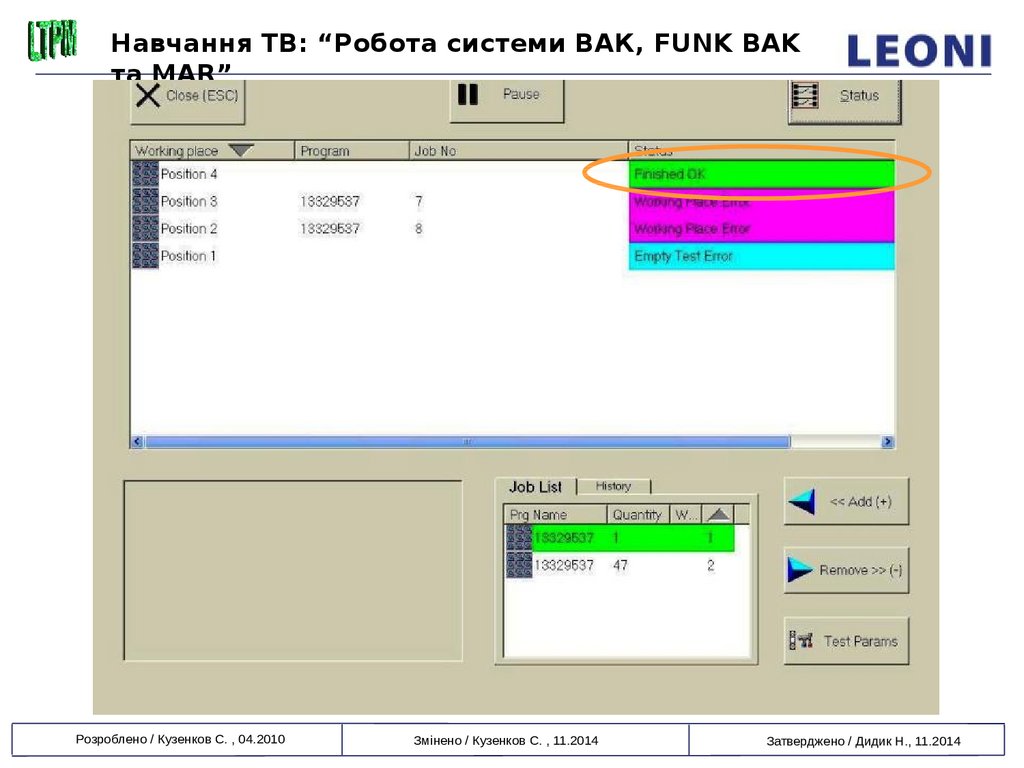

- Кінець тесту відповідної програми
- Не витягнута в’язка або замкнутий пін
- Початок повного тесту
- Крок виконаний, всі кліпси вставлені
- Крок НЕ виконаний, не всі кліпси вставлені
- Дошка вірно запрограмована початок тесту
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

12. 13. Види статусів (погані)

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

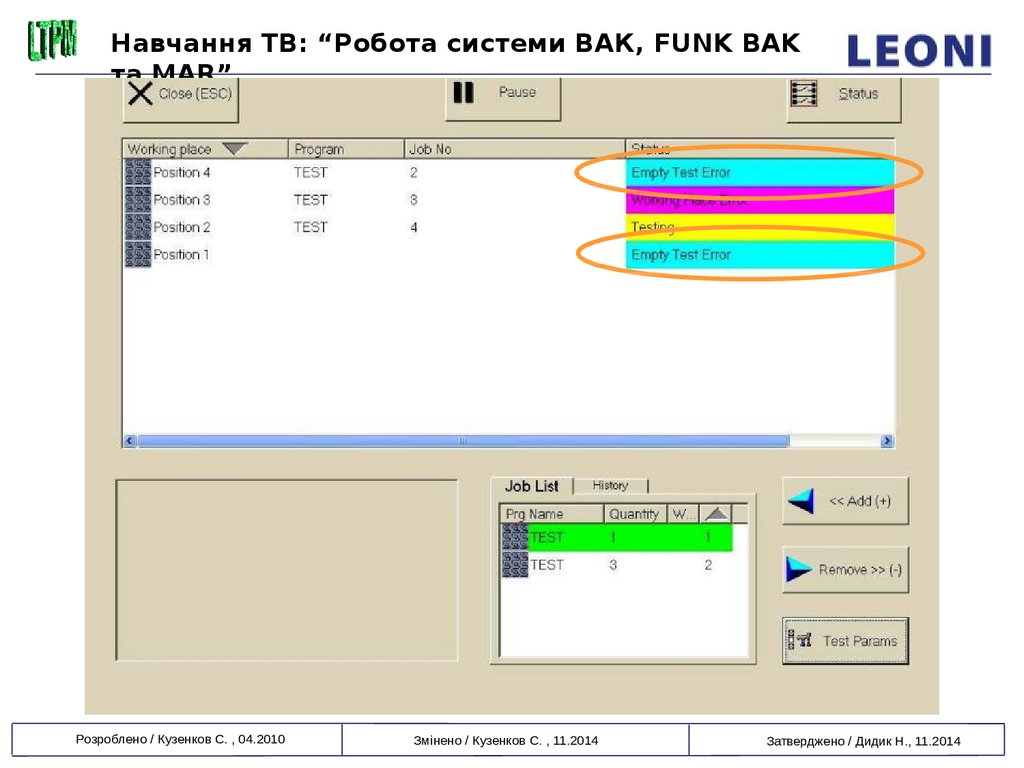

Види статусів (погані)
- Не внесена програма до дошки
- Відсутній зв’язок з контролером
- Відсутній зв’язок з Geet-Way
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

14.

15.

16.

17. 18. ЗАСОБИ ЗВ’ЯЗКУ

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
ЗАСОБИ ЗВ’ЯЗКУ
ОСНОВНІ НОМЕРА ТЕЛЕФОНІВ:
SEG-02: 438; SEG-03: 447; SEG-05: 435; SEG-06: 480
SEG-08: 118; SEG-09/10: 147; ВТ - 04: 498
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

19.

20.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

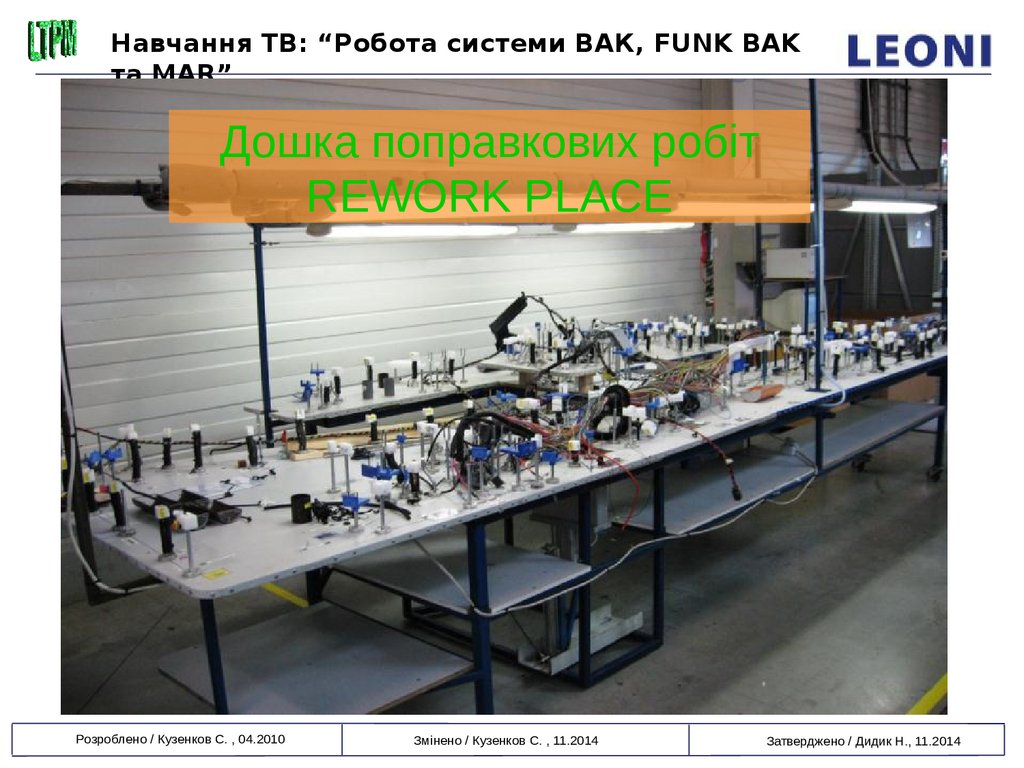

Дошка поправкових робіт
REWORK PLACE
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

21.

22.

23.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

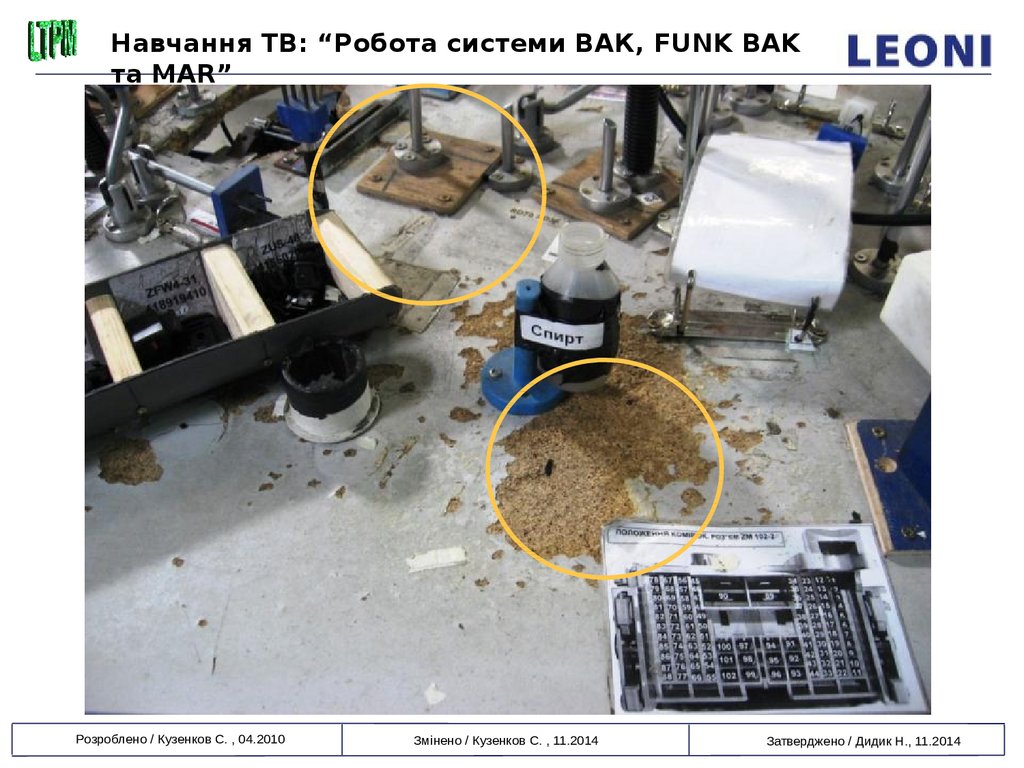

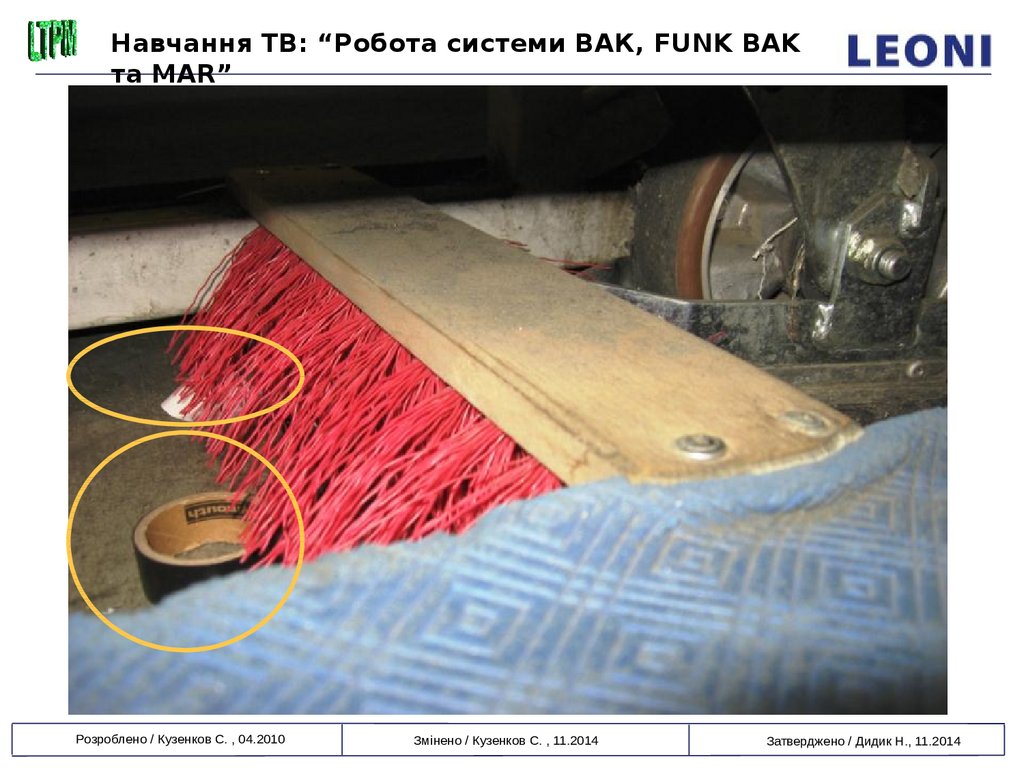

ДОБРА
ПОГАНІ
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

24.

25.

26.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
НЕДОБРІ
Розроблено / Кузенков С. , 04.2010
ДОБРІ
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

27.

28.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

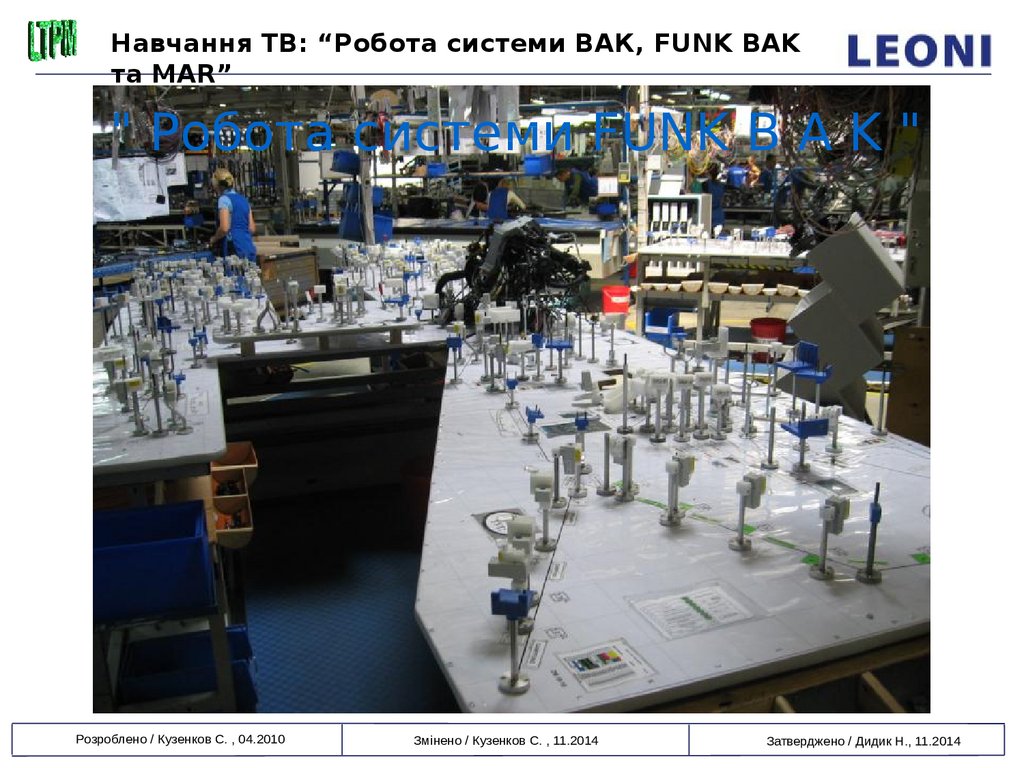

" Робота системи FUNK B A K "
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

29.

30.

31.

32.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
Перший крок.
Працівник програмує дошку
Кінець тесту
Знімання в’язки
Розроблено / Кузенков С. , 04.2010
Останній крок
Початок тесту
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

33.

34.

35.

36.

37.

38.

39.

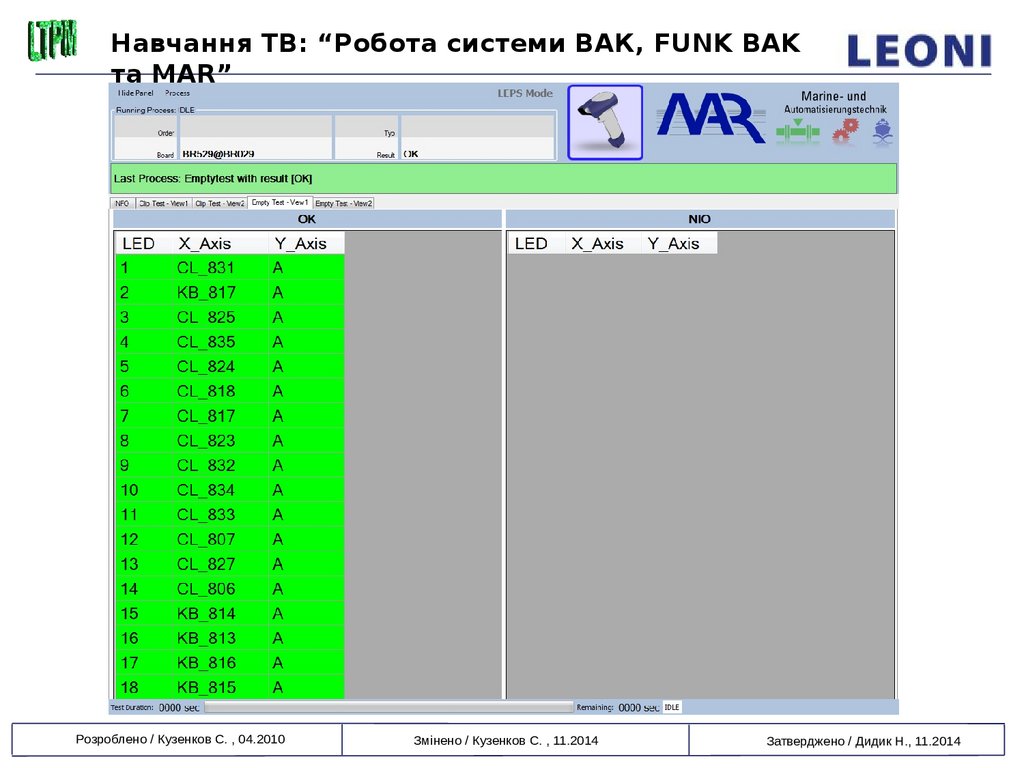

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
" Робота системи MAR "
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

40.

41.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

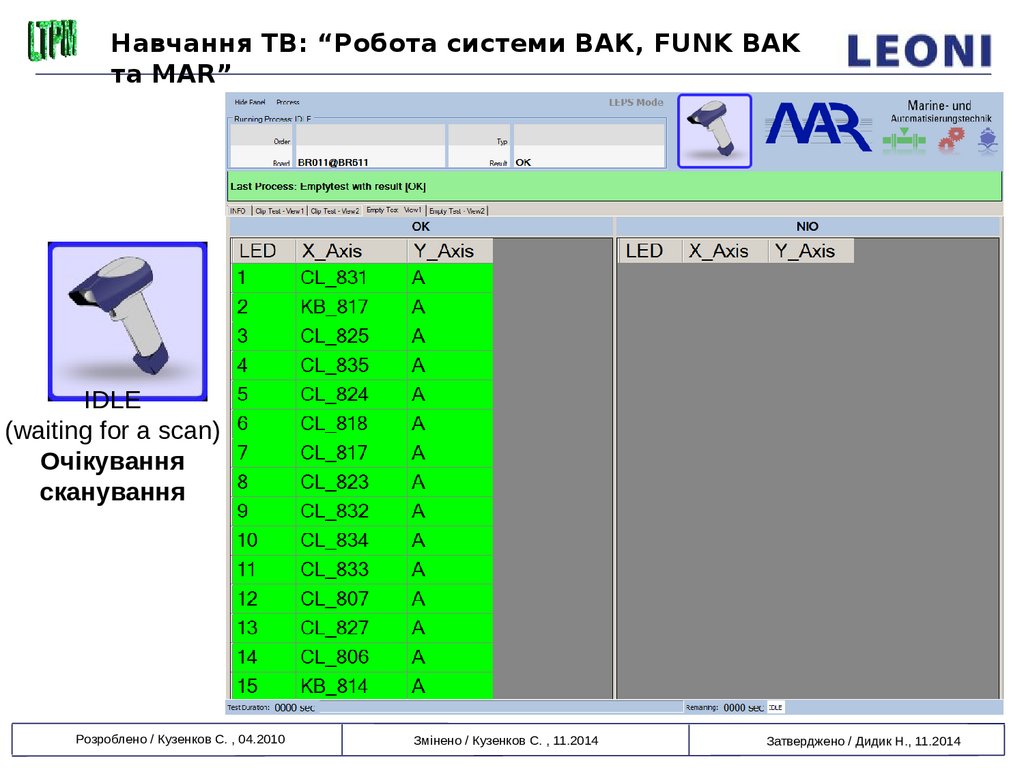

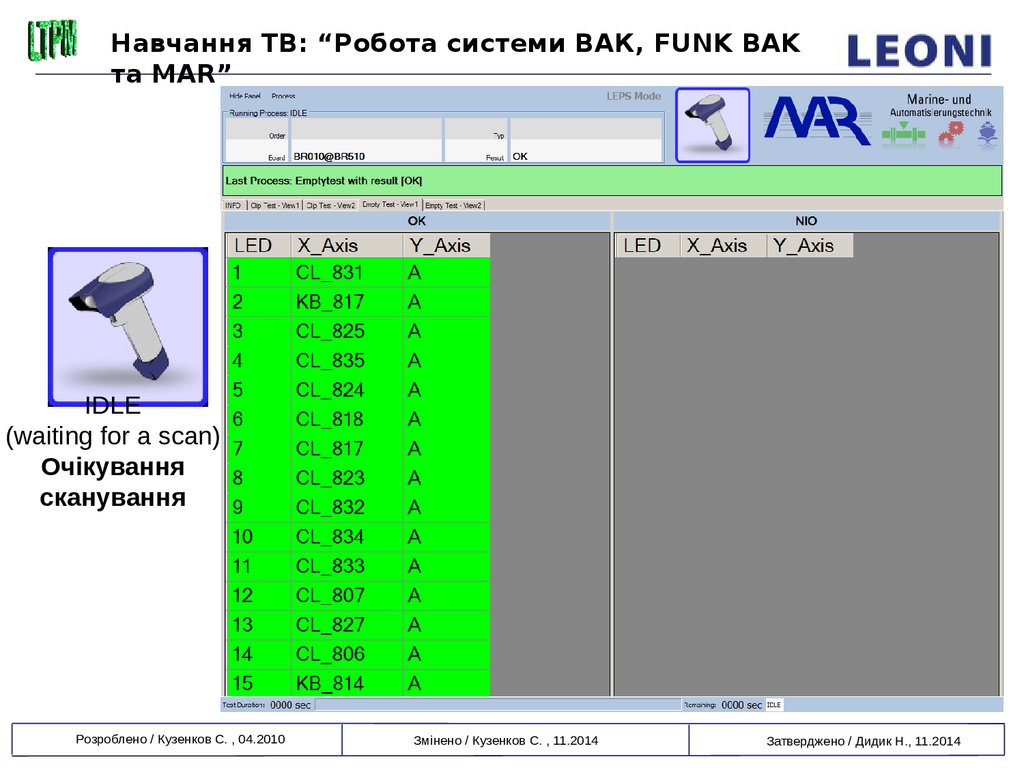

IDLE
(waiting for a scan)
Очікування
сканування
Empty Test
In process
Зняти
в’язку
Clip Test
In process
Початок кліп
тесту
Empty Test finished
OK
Кліпси зняті, дошка
готова до роботи
Розроблено / Кузенков С. , 04.2010
Clip Test finished
OK
ОК без друку
етикети
Empty Test
finished
Not OK
Не пройшов
пустий тест
Змінено / Кузенков С. , 11.2014
Clip Test finished
Not OK
Невірно
зроблений кліп
тест
Затверджено / Дидик
Н., 11.2014

42.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

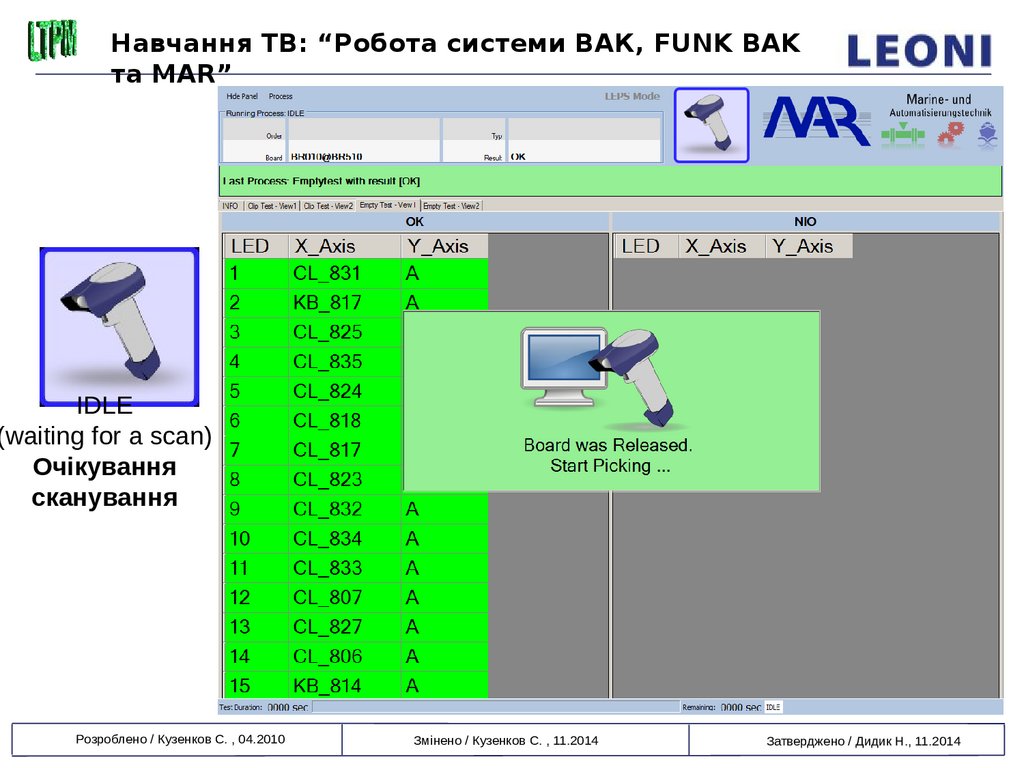

IDLE
(waiting for a scan)
Очікування
сканування
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

43.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

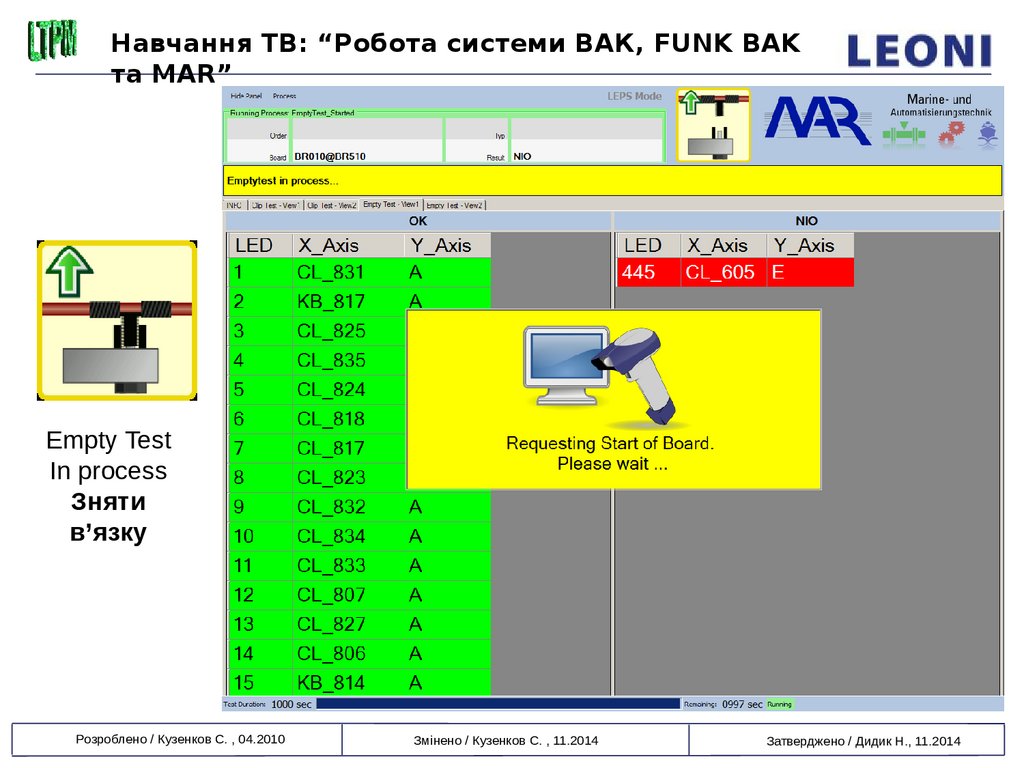

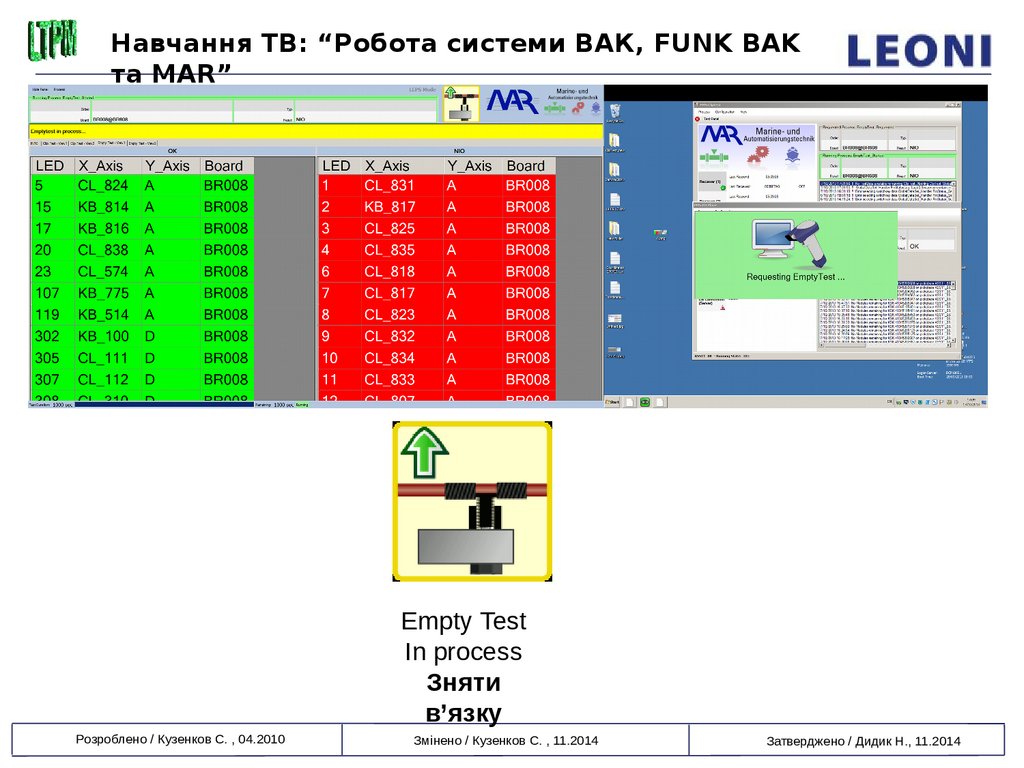

Empty Test
In process
Зняти
в’язку
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

44.

45.

46.

47.

48.

49.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”

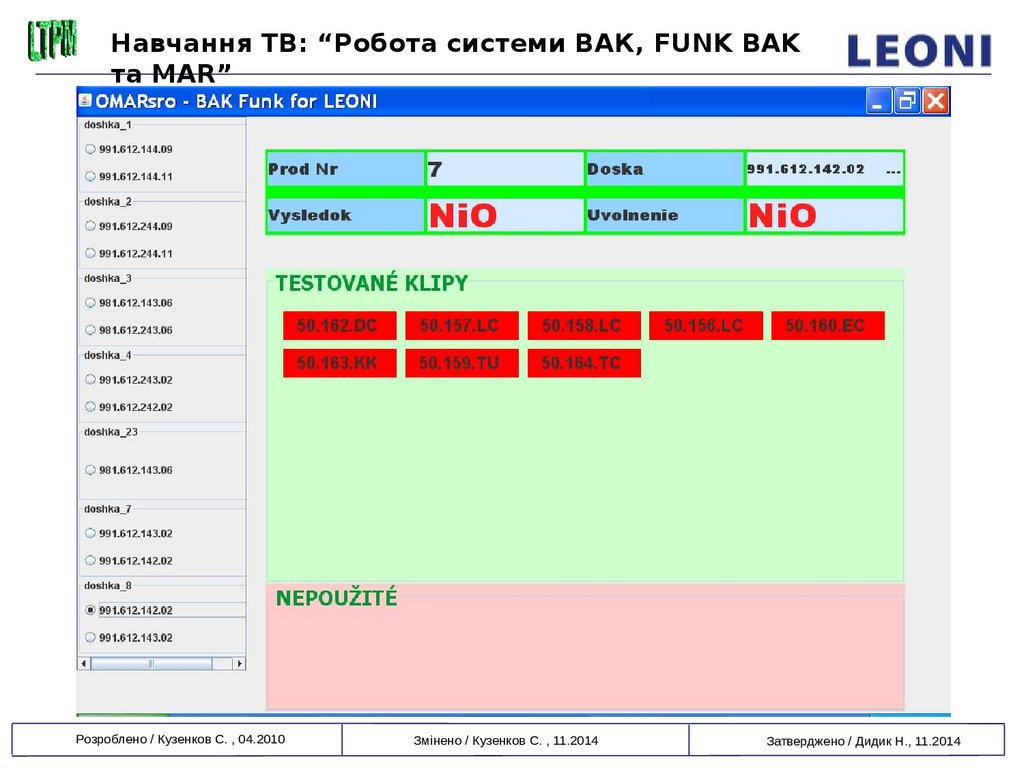

" Робота системи
OMARsro "
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

50.

51.

52.

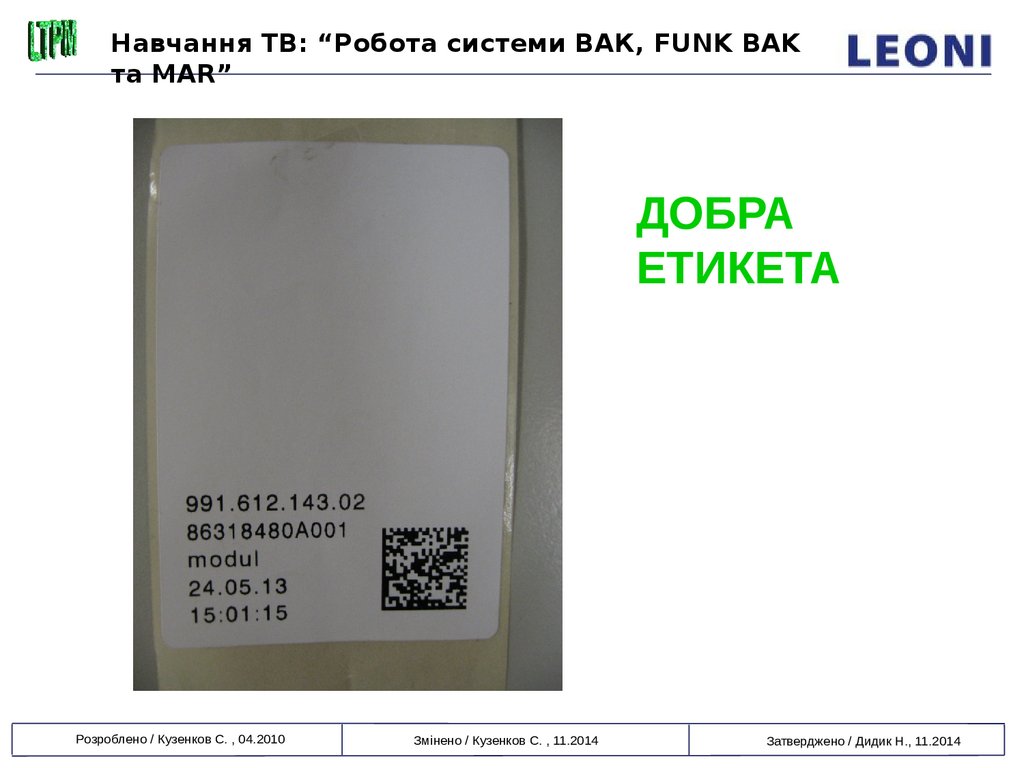

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
ДОБРА
ЕТИКЕТА
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014

53.

54.

Навчання ТВ: “Робота системи ВАК, FUNK BAK
та MAR”
УВАГА!
Система ВАК дуже СКЛАДНЕ ЕЛЕКТРОННЕ
ОБЛАДНАННЯ, тому хаотичне, невиправдане та
не фахове вмикання і перезавантаження може
привести до непередбачених наслідків та
поломок, тобто ПРОСТОЇВ ОБЛАДНАННЯ!!!
Розроблено / Кузенков С. , 04.2010
Змінено / Кузенков С. , 11.2014
Затверджено / Дидик Н., 11.2014
