ООО «ФМТ» (резидент Фонда «Сколково»). Магнитная передача

1.

ООО «ФМТ»
(резидент Фонда «Сколково»)
Магнитная передача
28.01.2019

2.

Преимущества магнитной передачи
передаваемый удельный момент более 100 кНм/м3;
отсутствие физического контакта взаимодействующих
элементов, участвующих в передаче вращающего
момента, а следовательно и потерь на трение и
проблем износа;
отсутствие необходимости смазки;
пожаробезопасность;
повышенную надежность;
пониженные объем и периодичность регламентных
работ;
встроенную защиту от перегрузки при повышении
момента выше максимального;
минимальный акустический шум.
2

3.

Принципиальная схема
Внешний статор
Внутренний ротор
Внешние ПМ
Внутренние ПМ
Внешний ротор
Внутренний статор
3

4.

Поперечный разрез магнитной системы
двухступенчатого магнитного мультипликатора
4

5.

Конструктивная схема двухступенчатого
магнитного мультипликатора
5

6.

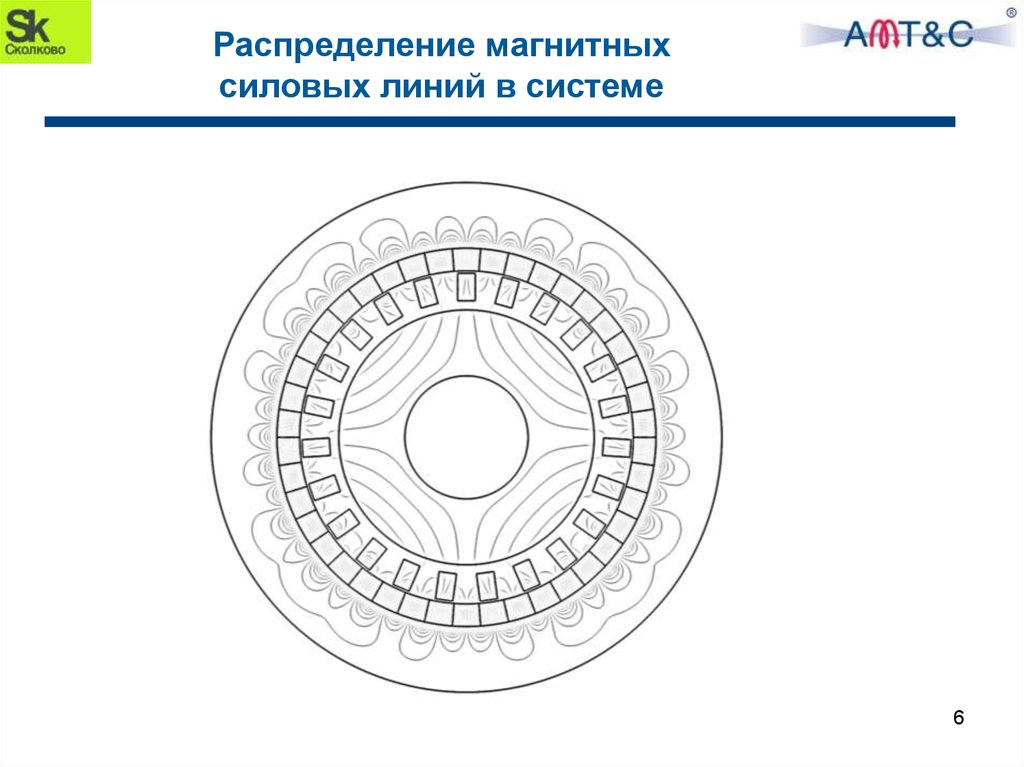

Распределение магнитных
силовых линий в системе
6

7.

Распределение радиальной составляющей
напряженности магнитного поля посередине
воздушного зазора между модулирующим
кольцом и внутренним замыкателем
7

8.

Зависимость электромагнитного момента,
приложенного к моделирующему кольцу первой
ступени, от угла поворота быстроходного
ротора
8

9.

Зависимость электромагнитного момента,
приложенного к внутреннему ротору (второй
ступени), от угла поворота быстроходного
ротора
9

10.

Зависимость электромагнитного момента,
приложенного к внешнему ротору от времени
10

11.

Зависимость электромагнитного момента,
приложенного к внутреннему ротору от времени
11

12.

Радиальная и угловая составляющие
напряженности магнитного поля в воздушном
зазоре на радиусе 70,5 мм от угла
12

13.

Радиальная и угловая составляющие
напряженности магнитного поля в воздушном
зазоре на радиусе 23,66 мм от угла
13

14.

Контакты
ООО «ФМТ»
(Группа компаний AMT&C)
Юр. адрес: «Технопарк Сколково» г. Москва,
ул. Луговая, д.4, ж.к. 2К, стр.7
тел./факс: (495) 7777-226
моб. тел. +7 967 1824926
e-mail: [email protected],
websites: http://www.amtc.ru , www.amtc.org
Дмитрий Вениаминович Вагин, к.ф.-м.н., Генеральный директор
14
