Индивидуальное задание для практики (2)
1.
Индивидуальное задание1.
Проанализируйте внешний вид диаграммы. Определите участки, представленные на
рисунке:
2.
3.
4.
Найдите точки, характерных участков и занесите данные в таблицу 1 .
Определите площадь образца F
Рассчитайте значения для построения диаграммы в координатах « σ-ε» и занесите данные
в таблицу 2 .
Рассчитайте характеристики пластичности
5.
6.Постройте диаграмму растяжения для вычисленных вариантов.
7. Проанализируйте полученные результаты, сравнив характеристики .
8. Сделайте подробные выводы по работе на основании полученных результатов.
2.
Таблица 1 – Значения параметров, снятых с диаграммы, построенной самописцем в осях Р-ΔĿ№Координаты точки на диаграмме
Марка 1
Сила в кН, соответствующая пределу пропорциональности Рпц =
Сила в кН, соответствующая пределу текучести Рт =
Сила в кН, соответствующая пределу прочности Рвр =
Сила в кН, соответствующая разрыву образца Рр=
Абсолютная деформация
пропорциональности =
в
м,
соответствующая
пределу
Абсолютная деформация в м, соответствующая концу площадки
текучести
Абсолютная деформация в м, соответствующая пределу прочности
∆lпр
Абсолютная деформация в м, соответствующая
разрыву образца
Марка 2
3. Таблица 2 - Значения координат точек диаграммы растяжения в осях σ-ε
Таблица 2 - Значения координат точек диаграммы растяжения восях
σ-ε
№ Координаты точки на диаграмме
1
Предел пропорциональности в МПа
2
Предел текучести в МПа
3
Предел прочности в МПа
4
Относительная деформация, соответствующая
пределу пропорциональности
5
Относительная деформация, соответствующая
концу площадки текучести
6
Относительная деформация, соответствующая
пределу прочности
Марка 1
Марка 2
4.
Вариант 1 аВариант 2 а
Вариант 1 б
Вариант 2 б
5.
Вариант 4 аВариант 5а
Вариант 4б
Вариант 5б
6.

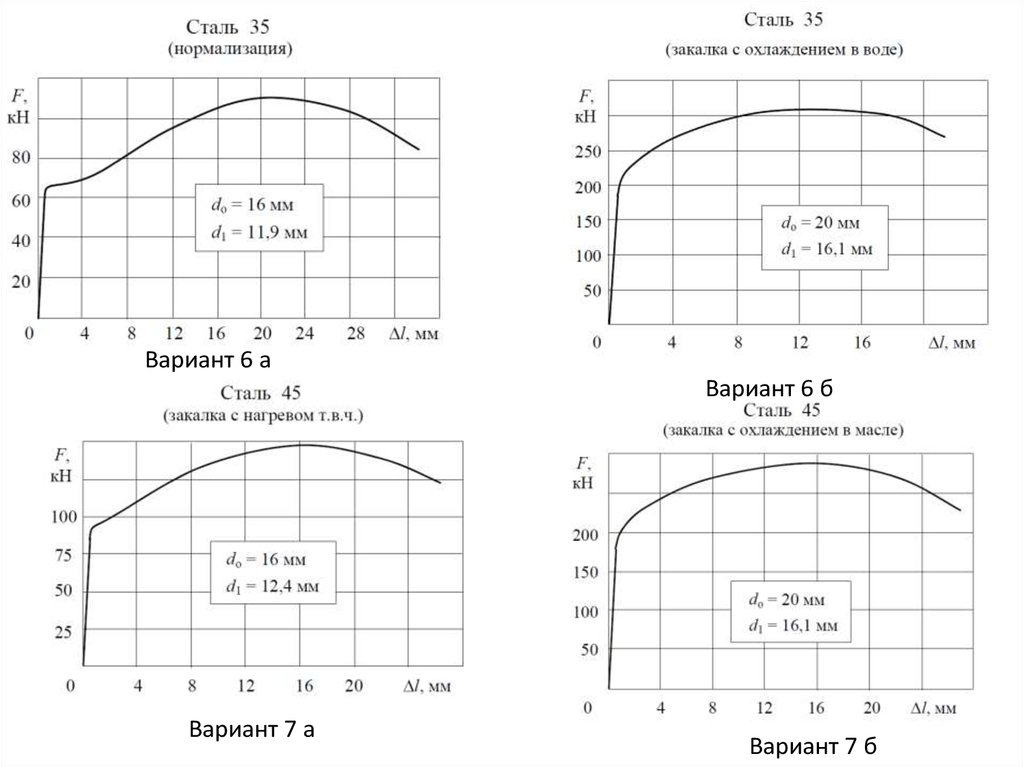

Вариант 6 аВариант 6 б
Вариант 7 а
Вариант 7 б
7.

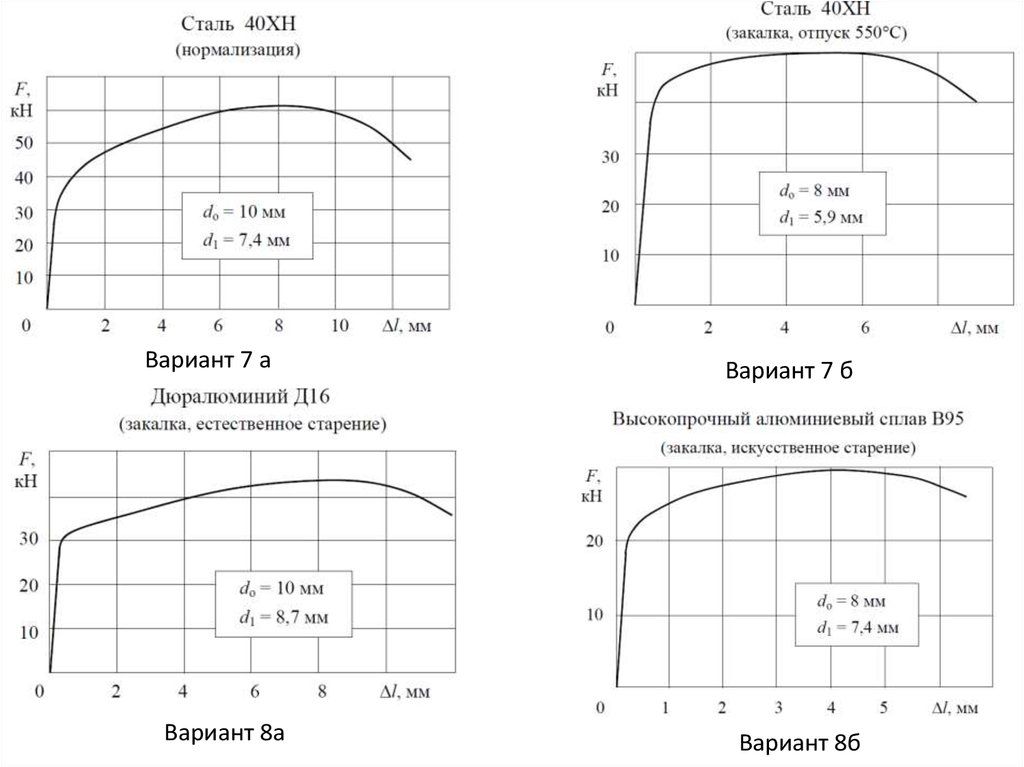

Вариант 7 аВариант 8а
Вариант 7 б
Вариант 8б
8.
Вариант 9аВариант 9б
% С = 0,1
% С = 0,08
Вариант 10а
Вариант 10б
9.
Вариант 11аВариант 12а
Вариант 11б
Вариант 12б
10.
Вариант 13аВариант 14а
Вариант 13а
Вариант 14б
11.
Вариант 14аВариант 15а
Вариант 14б
Вариант 15б
12.

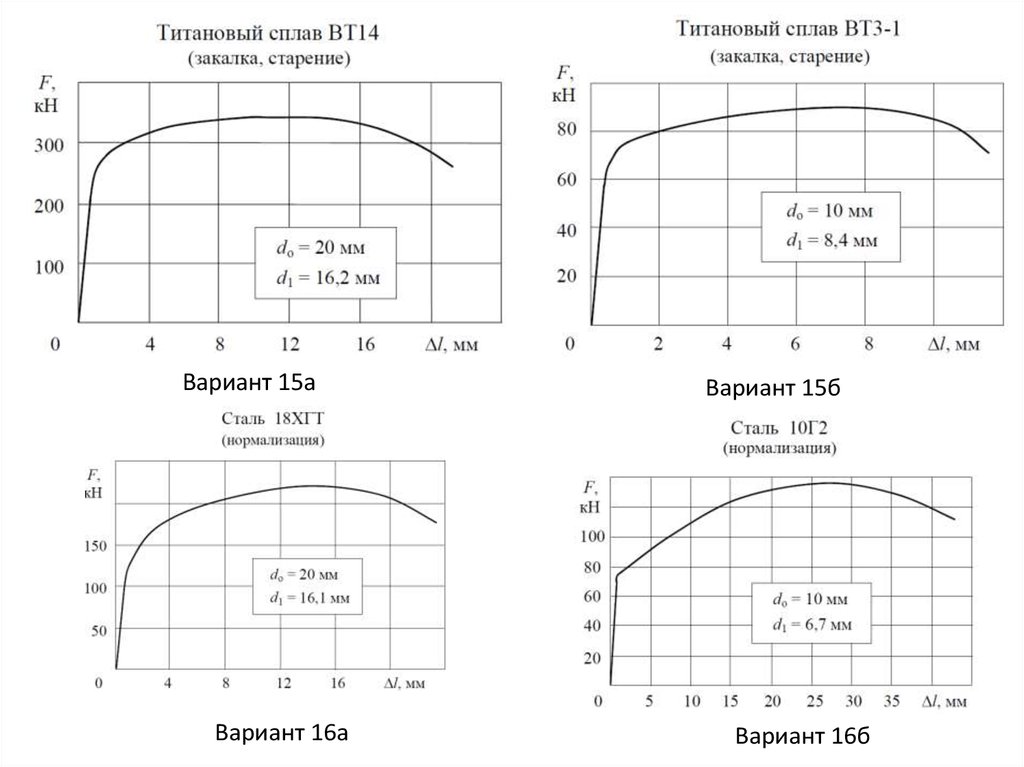

Вариант 15аВариант 16а
Вариант 15б
Вариант 16б
