Логические элементы и их схемная реализация

1.

Логические элементы и их
схемная реализация

2.

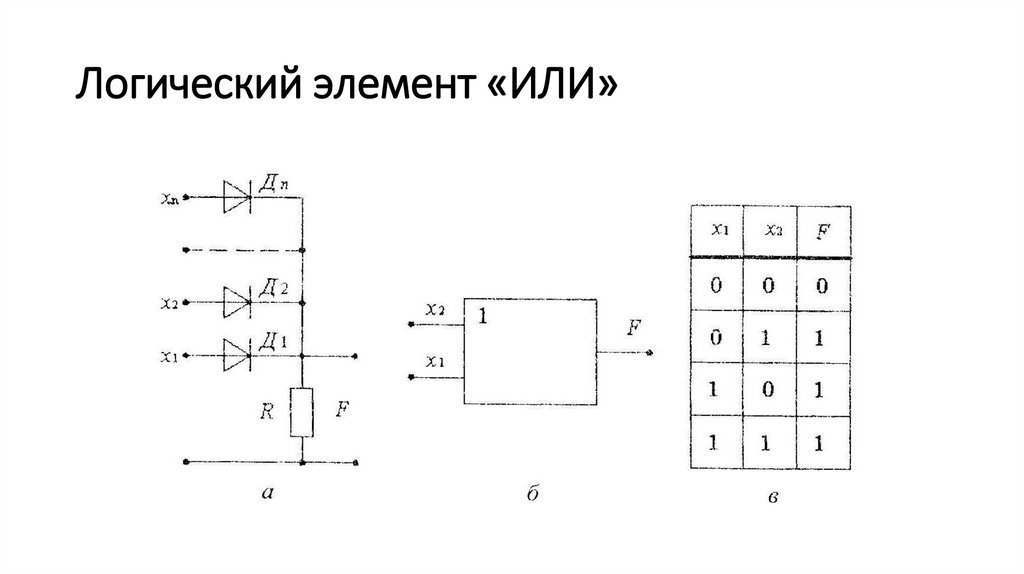

Логический элемент «ИЛИ»

3.

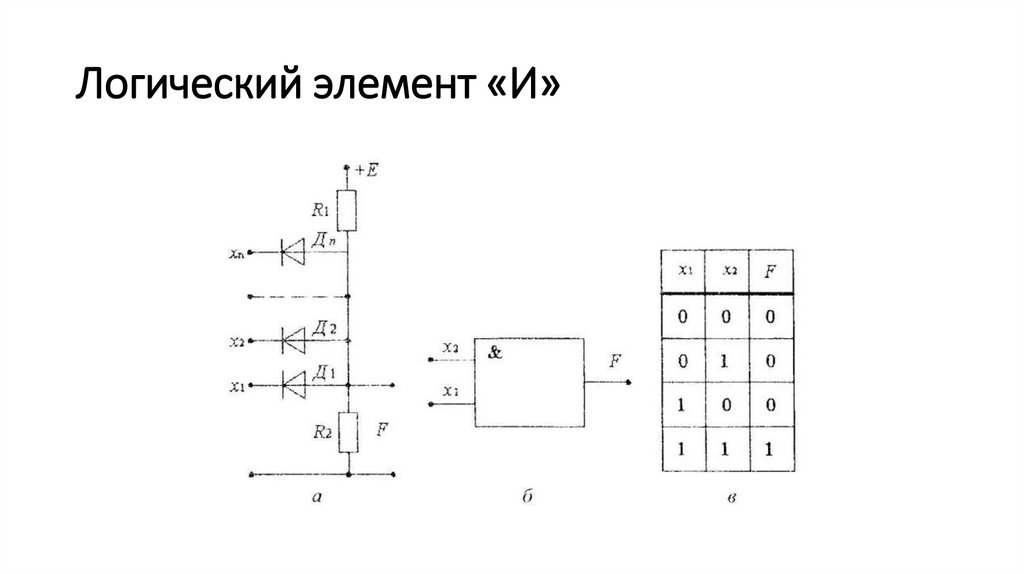

Логический элемент «И»

4.

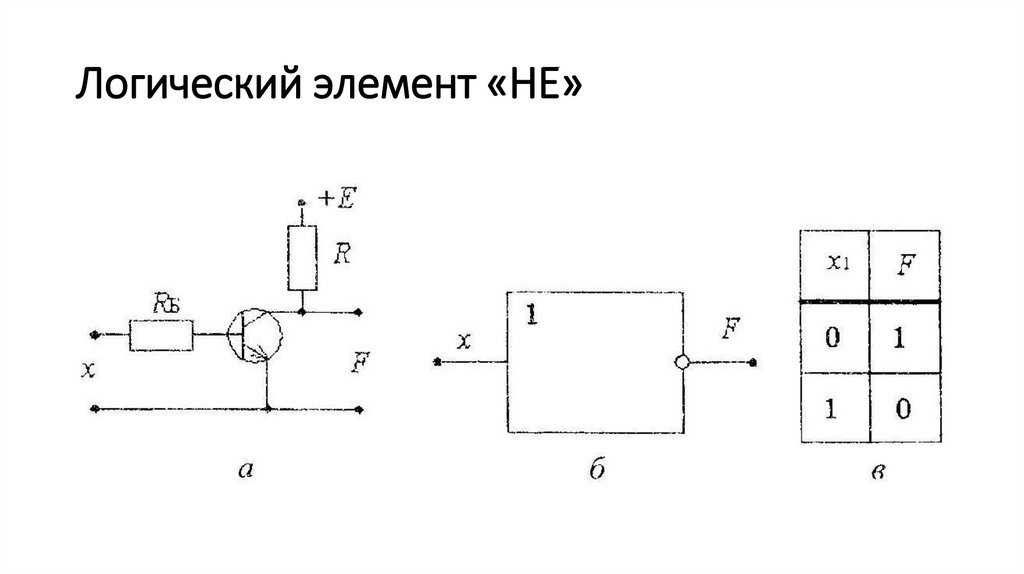

Логический элемент «НЕ»

5.

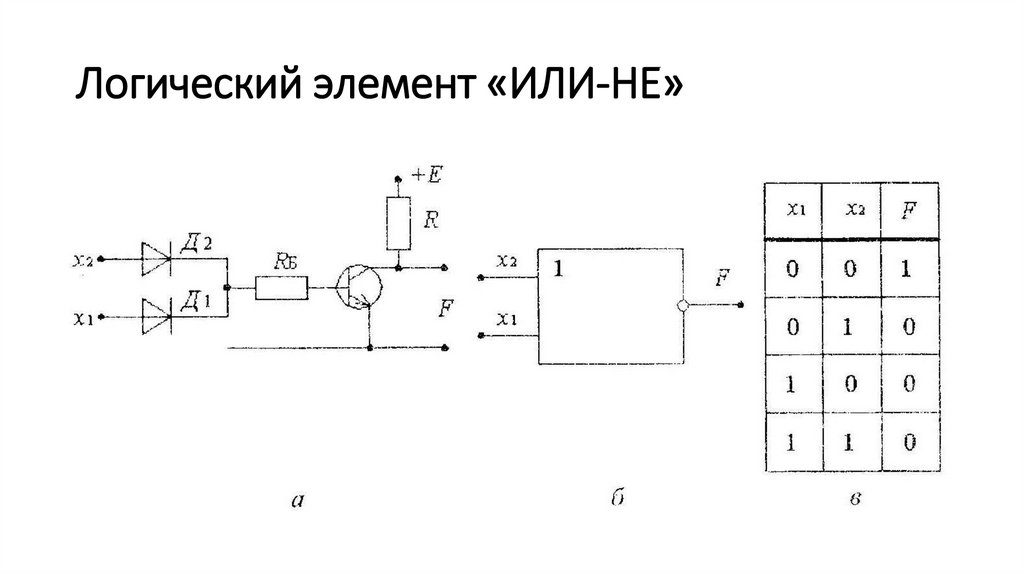

Логический элемент «ИЛИ-НЕ»

6.

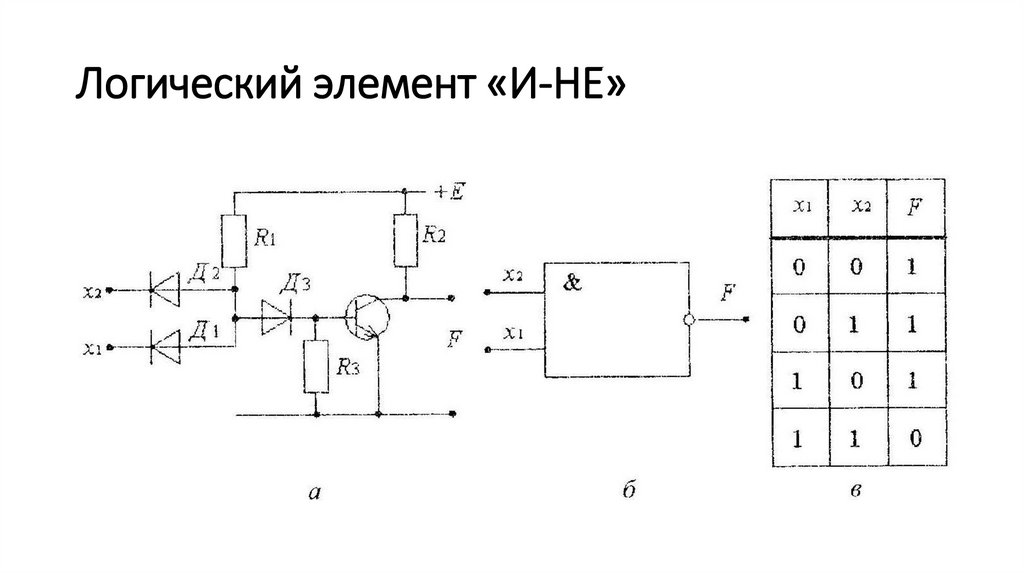

Логический элемент «И-НЕ»
