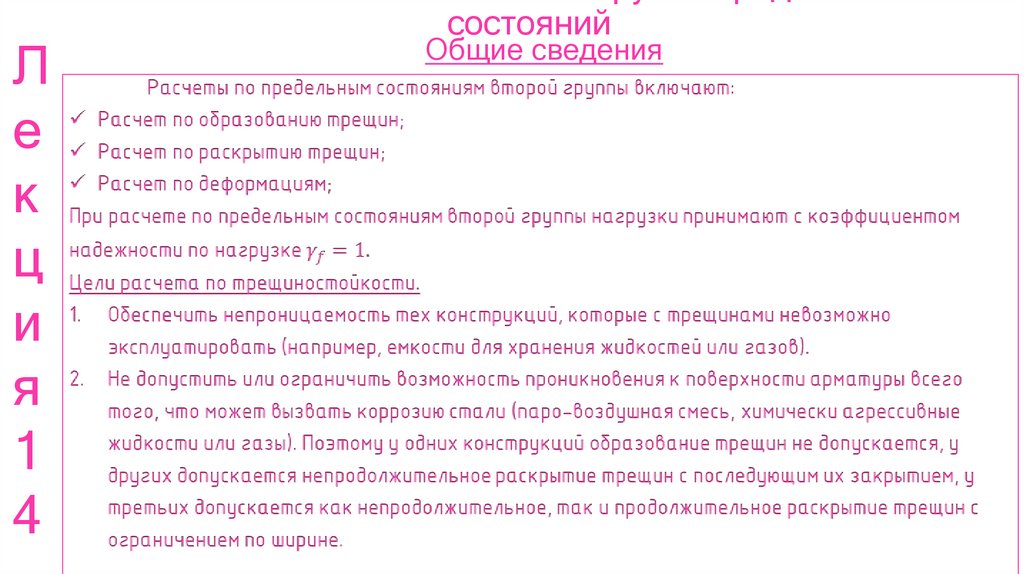

Состояния. Общие сведения

1.

Л
е
к
ц
и
я
1
4
состояний
Общие сведения

2.

Л
е
к
ц
и
я
1
4
состояний

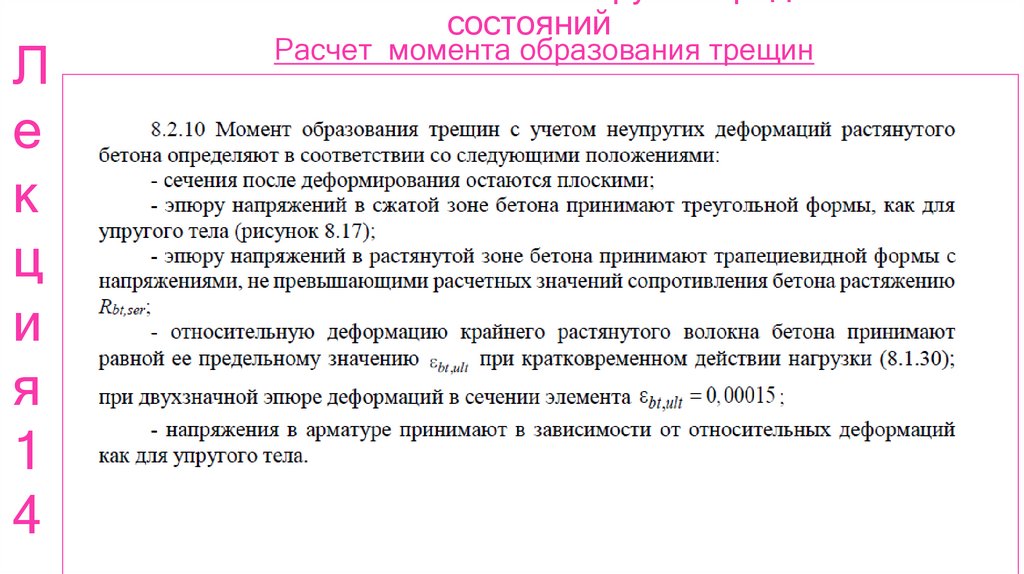

Расчет момента образования трещин

3.

Л
е
к
ц
и
я
1
4
состояний

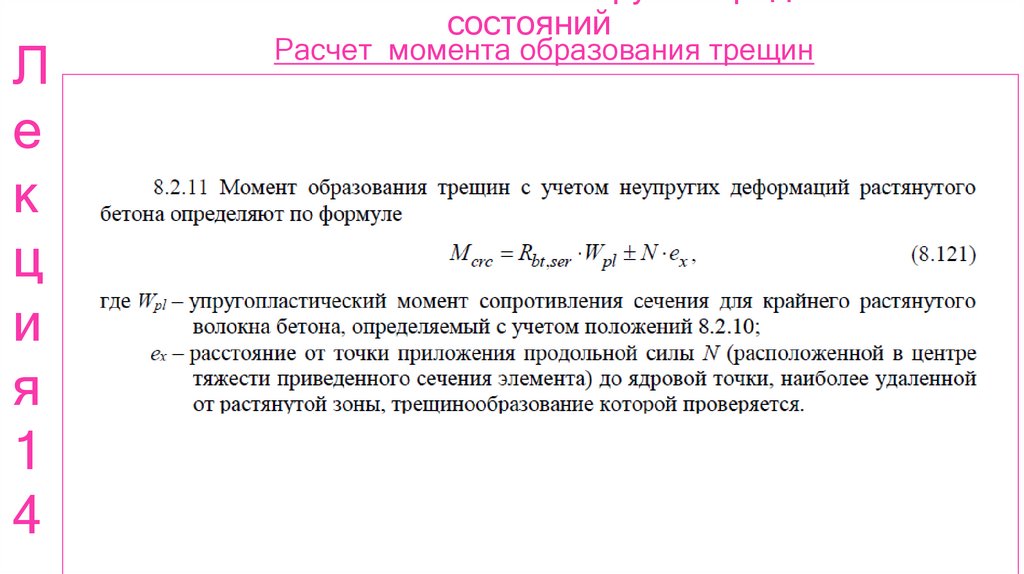

Расчет момента образования трещин

4.

Л
е
к
ц
и
я
1
4
состояний

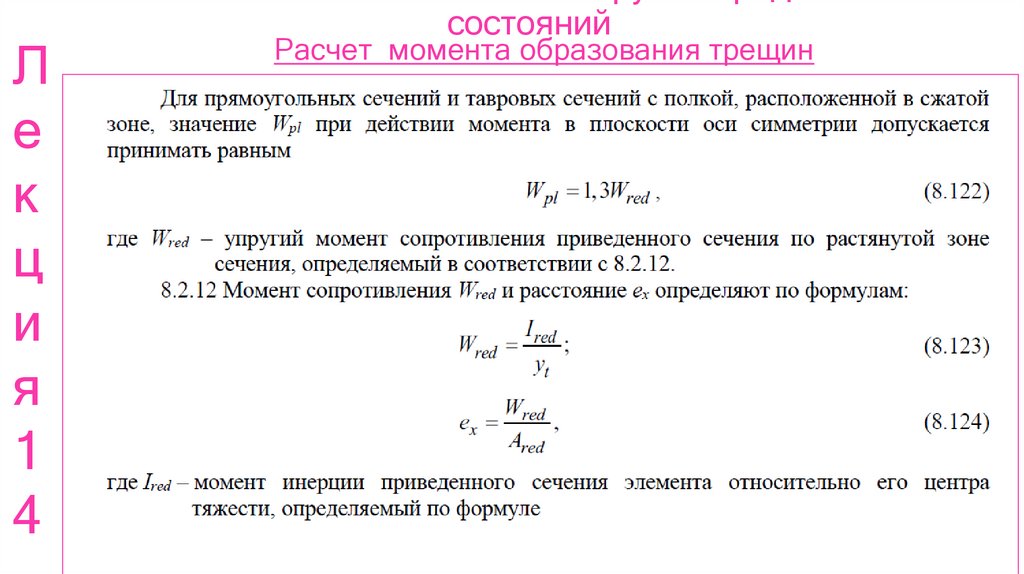

Расчет момента образования трещин

5.

Л
е
к
ц
и
я
1
4
состояний

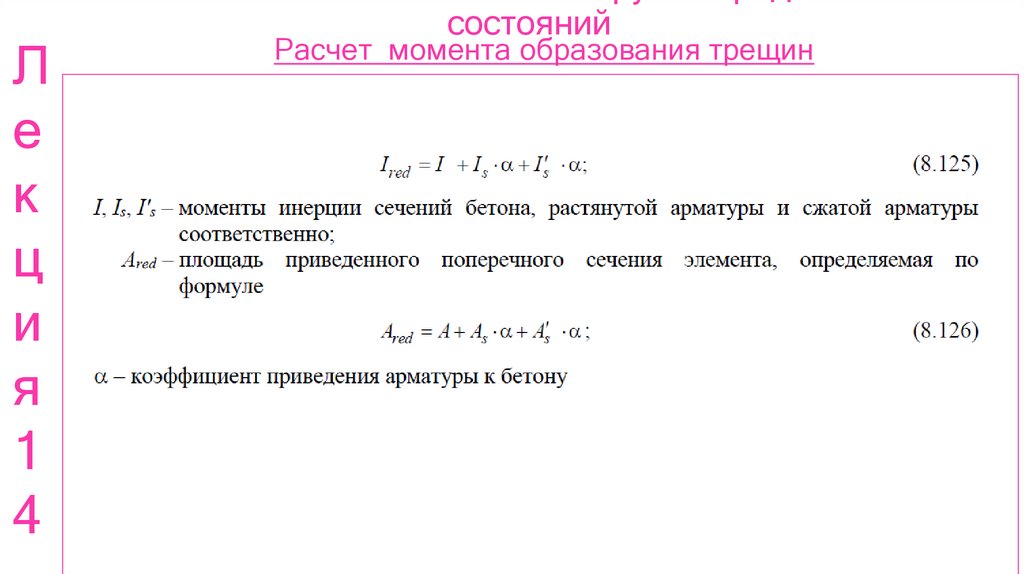

Расчет момента образования трещин

6.

Л
е
к
ц
и
я
1
4
состояний
Расчет момента образования трещин

7.

Л
е
к
ц
и
я
1
4
состояний
Расчет момента образования трещин

8.

Л
е
к
ц
и
я
1
4
состояний
Расчет момента образования трещин
Если трещиностойкость не обеспечивается, то расчет
выполняют
с учетом неупругих деформаций. В этом случае эпюра
растягивающих напряжений принимается трапециевидной – в
соответствии с двух линейной диаграммой, однако ”ручное” решение
задачи становится трудно выполнимым.

9.

Л
е
к
ц
и
я
1
4
состояний
Расчет по раскрытию трещин

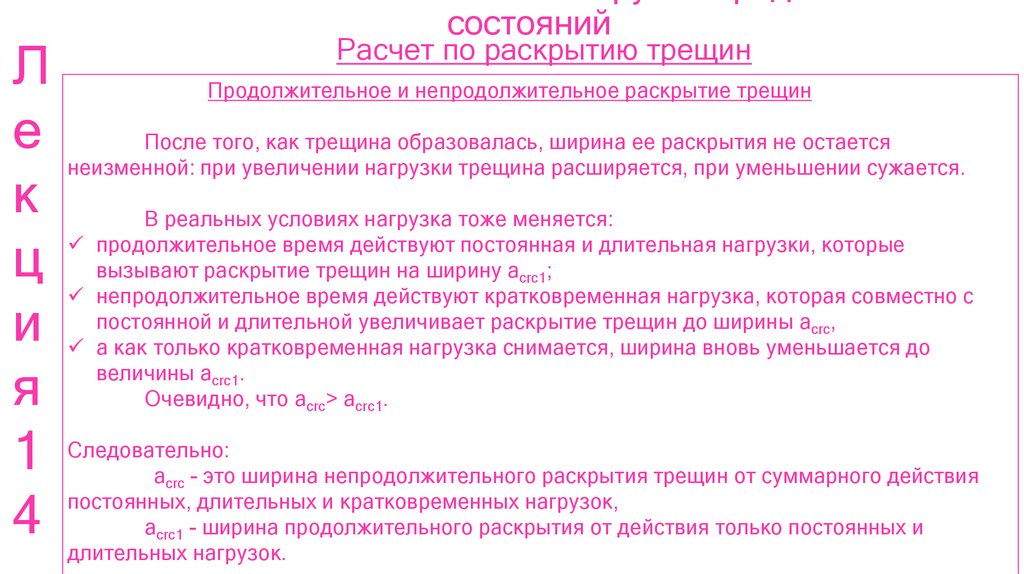

Продолжительное и непродолжительное раскрытие трещин
После того, как трещина образовалась, ширина ее раскрытия не остается
неизменной: при увеличении нагрузки трещина расширяется, при уменьшении сужается.
В реальных условиях нагрузка тоже меняется:
продолжительное время действуют постоянная и длительная нагрузки, которые
вызывают раскрытие трещин на ширину аcrc1;
непродолжительное время действуют кратковременная нагрузка, которая совместно с
постоянной и длительной увеличивает раскрытие трещин до ширины аcrc,
а как только кратковременная нагрузка снимается, ширина вновь уменьшается до
величины аcrc1.
Очевидно, что аcrc> аcrc1.
Следовательно:
аcrc - это ширина непродолжительного раскрытия трещин от суммарного действия
постоянных, длительных и кратковременных нагрузок,
аcrc1 - ширина продолжительного раскрытия от действия только постоянных и
длительных нагрузок.

10.

Л
е
к
ц
и
я
1
4
состояний
Расчет по раскрытию трещин

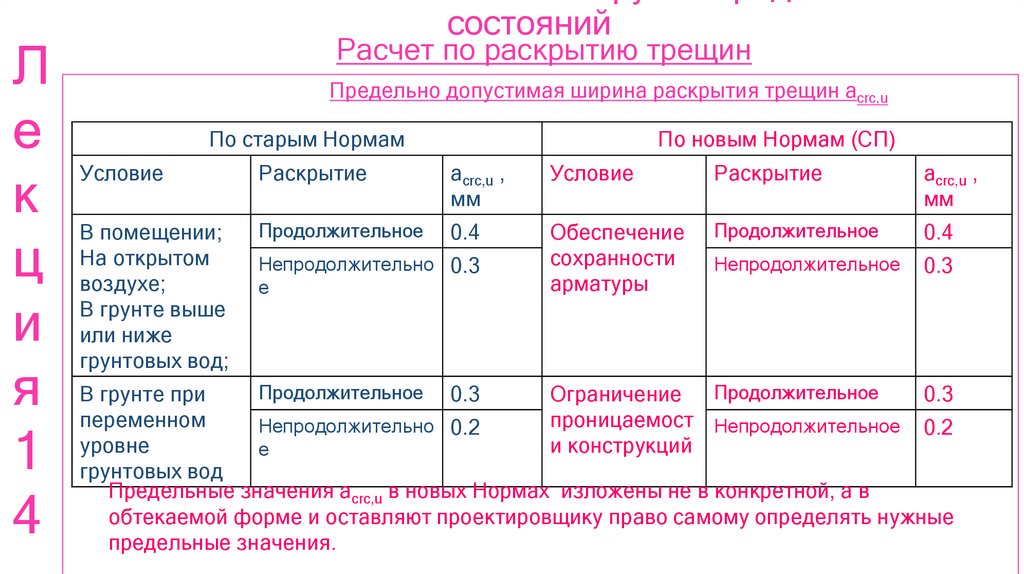

Предельно допустимая ширина раскрытия трещин acrc,u
По старым Нормам
По новым Нормам (СП)
Условие
Раскрытие
acrc,u ,
мм
Условие
Раскрытие
acrc,u ,
мм
В помещении;
На открытом
воздухе;
В грунте выше
или ниже
грунтовых вод;
Продолжительное
0.4
Обеспечение
сохранности
арматуры
Продолжительное
0.4
Непродолжительное
0.3
Непродолжительно 0.3
е
Продолжительное 0.3
В грунте при
Ограничение Продолжительное
0.3
переменном
проницаемост Непродолжительное 0.2
Непродолжительно 0.2
уровне
и конструкций
е
грунтовых вод
Предельные значения acrc,u в новых Нормах изложены не в конкретной, а в
обтекаемой форме и оставляют проектировщику право самому определять нужные
предельные значения.

11.

Л
е
к
ц
и
я
1
4
состояний
Расчет по раскрытию трещин

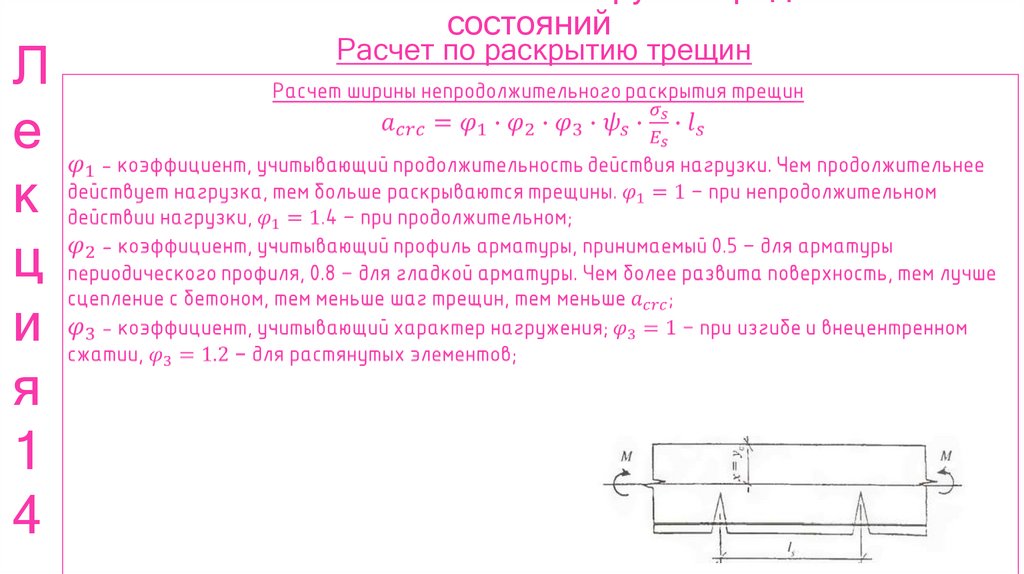

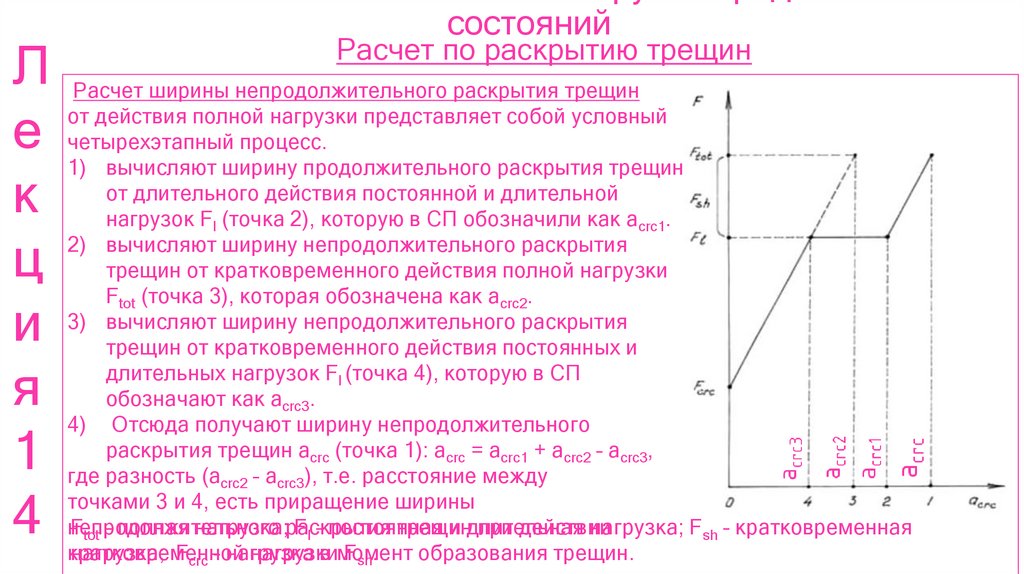

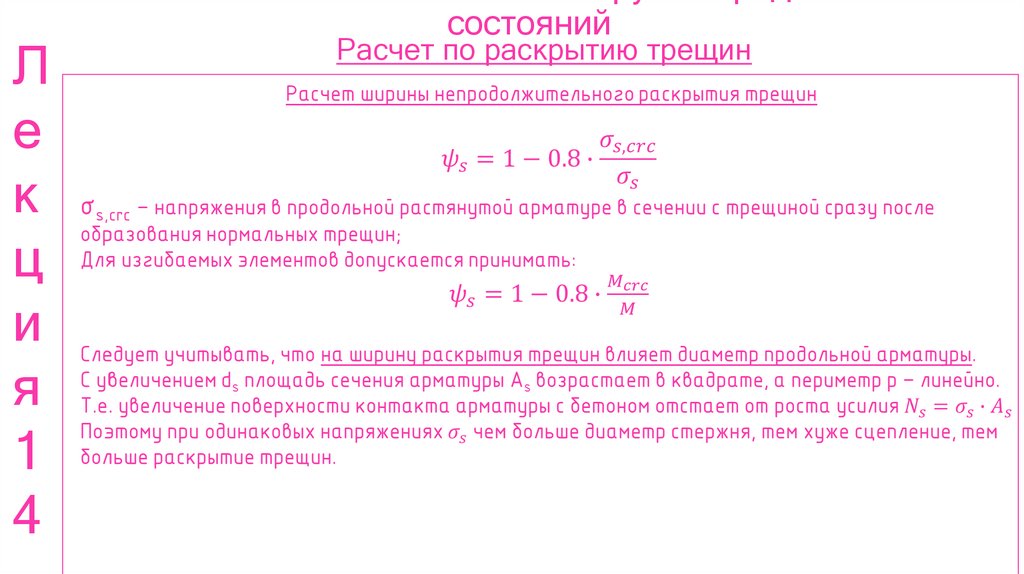

Расчет ширины непродолжительного раскрытия трещин
от действия полной нагрузки представляет собой условный
четырехэтапный процесс.
1) вычисляют ширину продолжительного раскрытия трещин
от длительного действия постоянной и длительной
нагрузок Fl (точка 2), которую в СП обозначили как acrc1.
2) вычисляют ширину непродолжительного раскрытия
трещин от кратковременного действия полной нагрузки
Ftot (точка 3), которая обозначена как acrc2.
3) вычисляют ширину непродолжительного раскрытия
трещин от кратковременного действия постоянных и
длительных нагрузок Fl (точка 4), которую в СП
обозначают как acrc3.
4) Отсюда получают ширину непродолжительного
раскрытия трещин acrc (точка 1): acrc = acrc1 + acrc2 – acrc3,
где разность (acrc2 – acrc3), т.е. расстояние между
точками 3 и 4, есть приращение ширины
непродолжительного
трещин
при действии
Ftot – полная нагрузка;раскрытия
Fl – постоянная
и длительная
нагрузка; Fsh – кратковременная
кратковременной
нагрузки
Fsh.
нагрузка; Fcrc – нагрузка
в момент
образования трещин.

12.

Л
е
к
ц
и
я
1
4
состояний

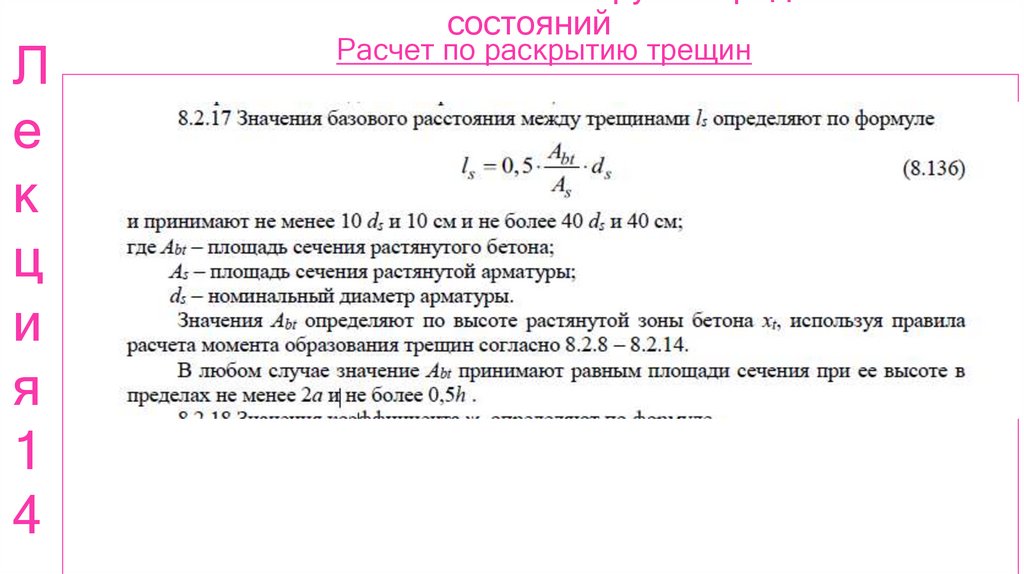

Расчет по раскрытию трещин

13.

Л
е
к
ц
и
я
1
4
состояний

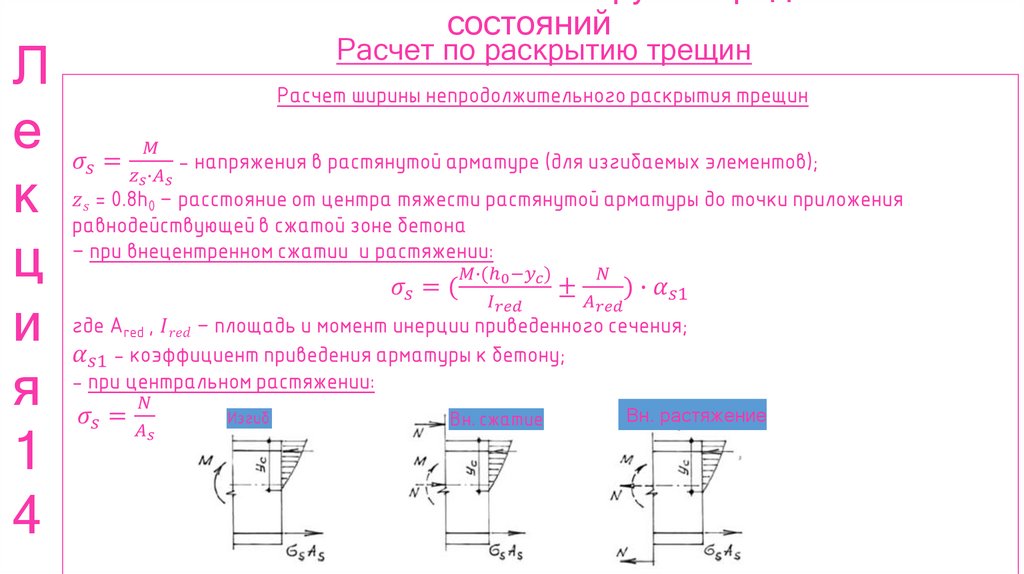

Расчет по раскрытию трещин

14.

Л
е
к
ц
и
я
1
4
состояний
Расчет по раскрытию трещин
Вн. растяжение

15.

Л
е
к
ц
и
я
1
4
состояний
Расчет по раскрытию трещин
