Электроемкость, конденсаторы

1.

Электроемкость,
конденсаторы

2.

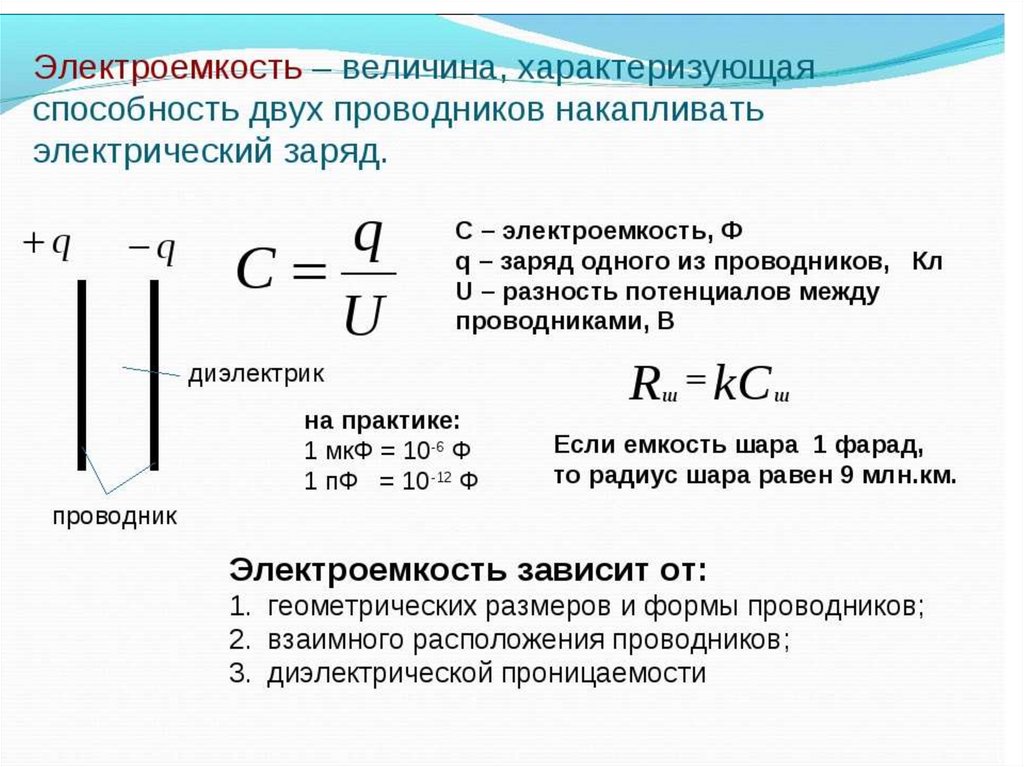

Электроемкость

3.

4.

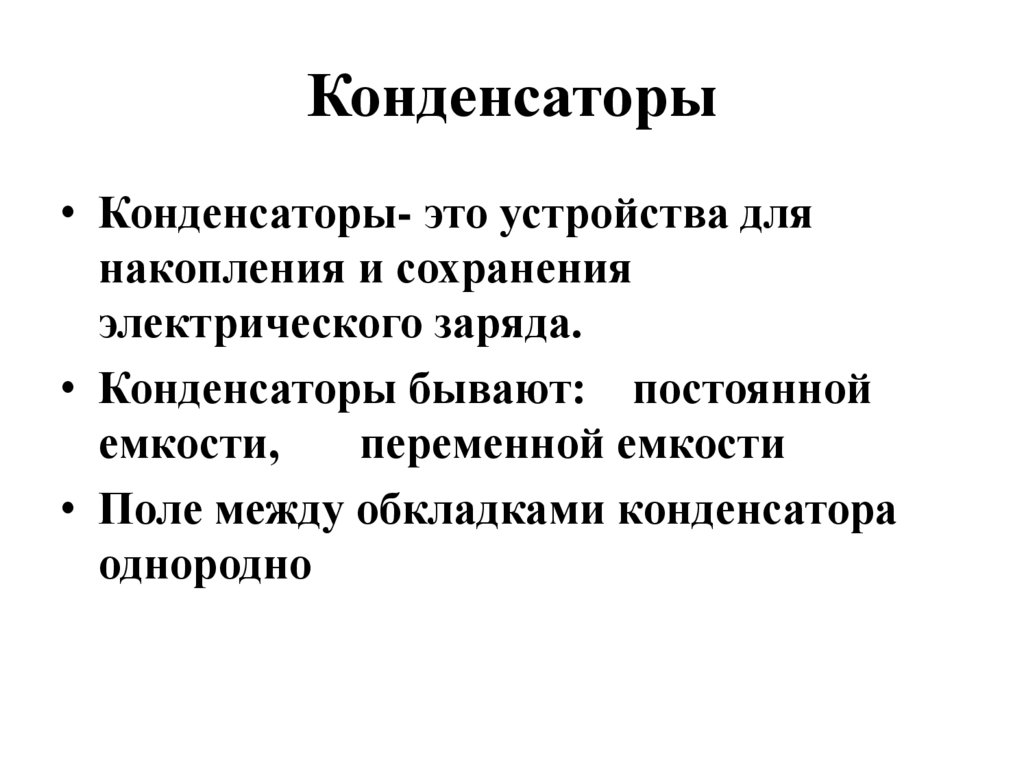

Конденсаторы
• Конденсаторы- это устройства для
накопления и сохранения
электрического заряда.
• Конденсаторы бывают: постоянной
емкости,
переменной емкости
• Поле между обкладками конденсатора
однородно

5.

6.

7.

Конденсатор запасает энергию
электрического поля

8.

9.

10.

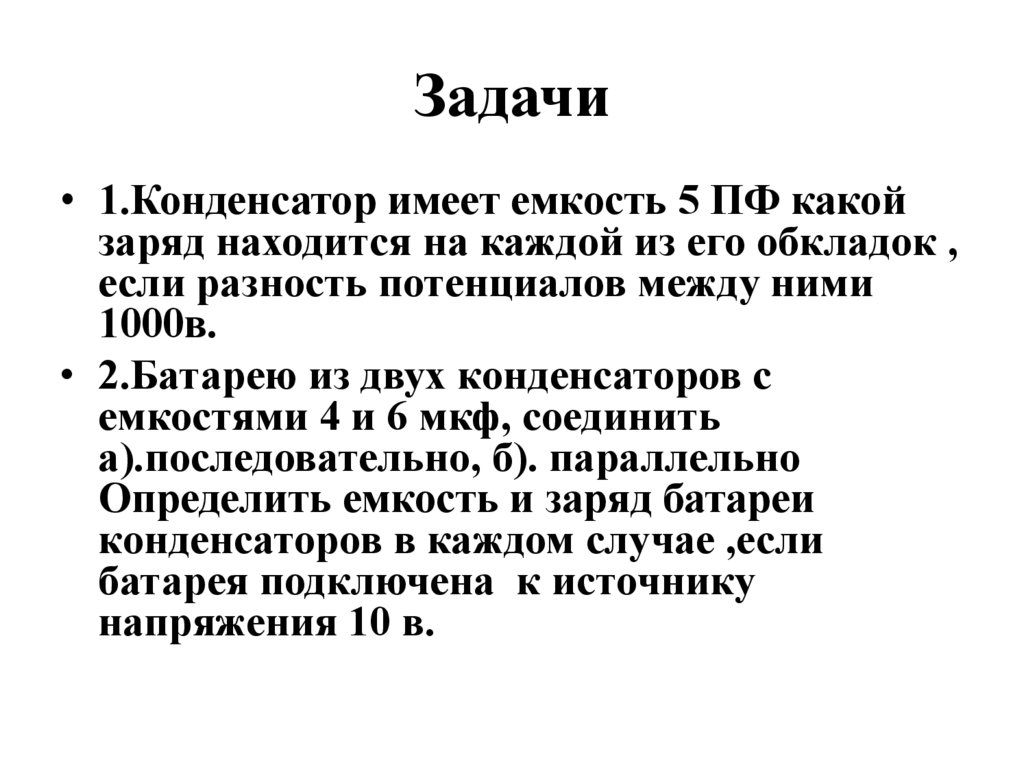

Задачи
• 1.Конденсатор имеет емкость 5 ПФ какой
заряд находится на каждой из его обкладок ,
если разность потенциалов между ними
1000в.
• 2.Батарею из двух конденсаторов с
емкостями 4 и 6 мкф, соединить
а).последовательно, б). параллельно
Определить емкость и заряд батареи
конденсаторов в каждом случае ,если
батарея подключена к источнику
напряжения 10 в.

11.

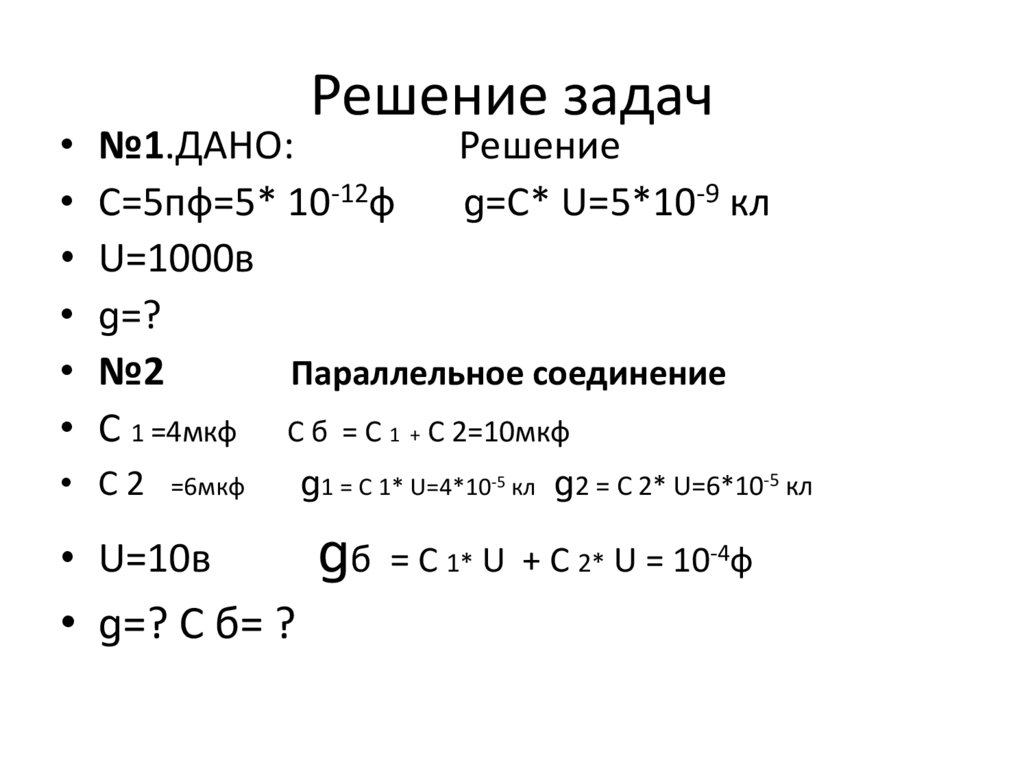

Решение задач
№1.ДАНО:
Решение
С=5пф=5* 10-12ф
ɡ=С* U=5*10-9 кл
U=1000в
ɡ=?
№2
Параллельное соединение
С 1 =4мкф С б = С 1 + С 2=10мкф
• С2
=6мкф
• U=10в
• ɡ=? С б= ?
ɡ1 = С 1* U=4*10-5 кл ɡ2 = С 2* U=6*10-5 кл
ɡб = С 1* U + С 2* U = 10
-4ф

12.

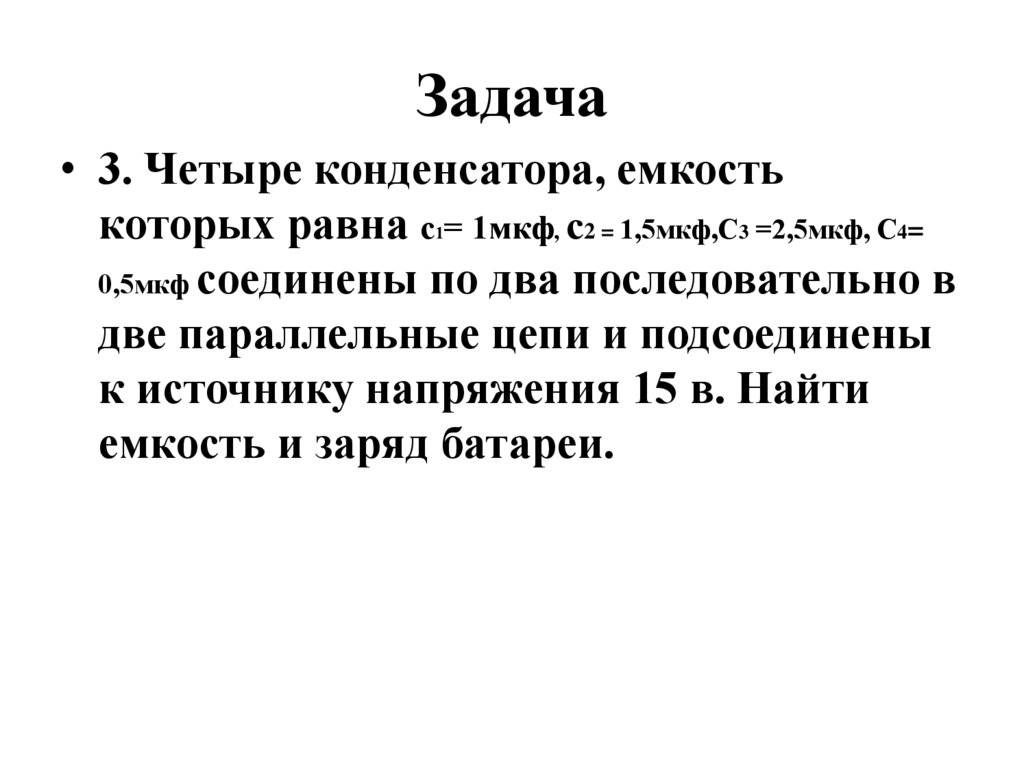

Задача
• 3. Четыре конденсатора, емкость
которых равна с = 1мкф, с2 = 1,5мкф,С3 =2,5мкф, С4=
0,5мкф соединены по два последовательно в
две параллельные цепи и подсоединены
к источнику напряжения 15 в. Найти
емкость и заряд батареи.
