Краниометрическое исследование черепов коллекции музея кафедры нормальной анатомии

1.

ФГАОУ ВО «КФУ им. В.И.Вернадского»
Медицинская академия им. С.И.Георгиевского
Кафедра нормальной анатомии
Краниометрическое
исследование черепов
коллекции музея кафедры
нормальной анатомии
Медицинской академии
им. С.И. Георгиевского
Выполнили учащиеся 10-Б класса
МБОУ «Гимназия №10 им.Э.К.Покровского»
Барзут А. Д.,
Брагин М. Д.,
Тишаева Д. Ю.
Научный руководитель: Зверева Е. Е.
2021 г.

2.

Актуальность
Краниометрия –
(греч. kranion-череп + metreo-мерить) –
совокупность методик измерения черепа, позволяющих
изучить закономерности и вариативность его строения,
дифференцировать нормальное строение от аномалий.

3.

Применение краниометрии:
-анатомия
- нейрохирургия
- травматология
- рентгенология
- судебная медицина
- криминалистика
- археология
- антропология

4.

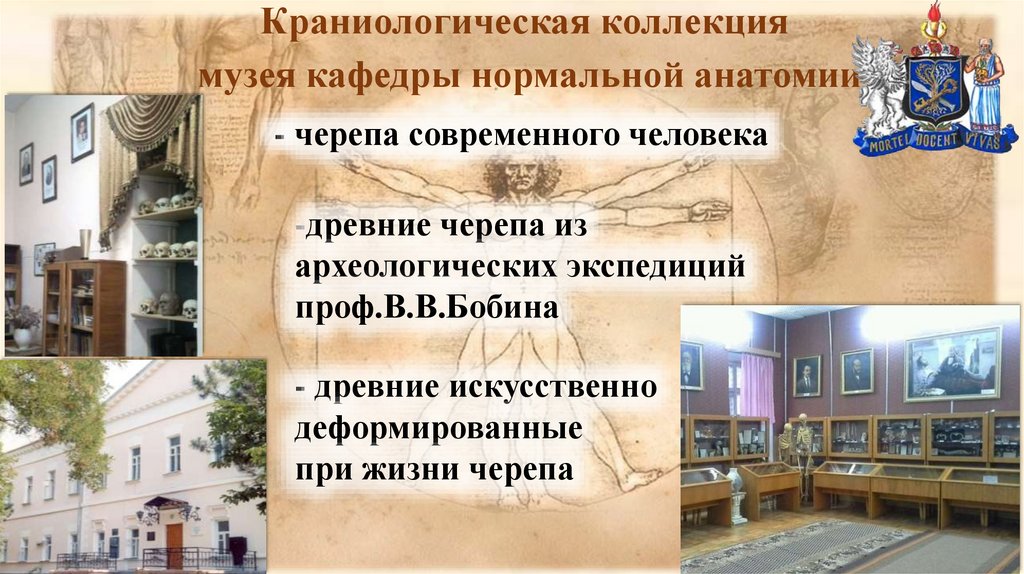

Краниологическая коллекция
музея кафедры нормальной анатомии
- черепа современного человека
-древние черепа из
археологических экспедиций
проф.В.В.Бобина
- древние искусственно
деформированные
при жизни черепа

5.

Искусственно прижизненно деформированные черепа
традиция была присуща многим
культурам как маркер этнической
принадлежности либо высокого
статуса.
являются частыми археологическими
находками в Крыму

6.

Цель и задачи:
Цель: изучить и сравнить различные
параметры черепа при помощи
краниометрии.
Задачи:
1. Изучить анатомические особенности
черепа человека;
2. Освоить методику краниометрии;
3. Провести исследование
коллекции кафедры
нормальной анатомии.
4. Сравнить показатели черепов
древнего и современного человека

7.

Методы исследования
- анатомические пособия и
плакаты
- интерактивный анатомический
комплекс «Пирогов».
- методика краниометрии по
Алексееву-Дебецу.

8.

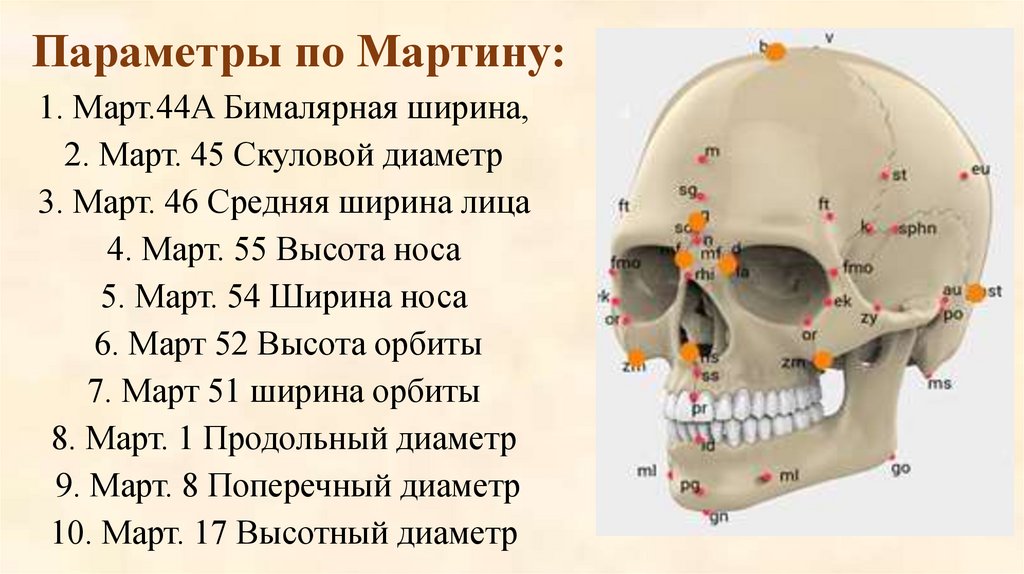

Параметры по Мартину:
1. Март.44А Бималярная ширина,
2. Март. 45 Скуловой диаметр
3. Март. 46 Средняя ширина лица
4. Март. 55 Высота носа
5. Март. 54 Ширина носа
6. Март 52 Высота орбиты
7. Март 51 ширина орбиты
8. Март. 1 Продольный диаметр
9. Март. 8 Поперечный диаметр
10. Март. 17 Высотный диаметр

9.

Объект исследования
30 современных черепов
22 древних черепа из
археологической
коллекции
9 прижизненно
искусственно
деформированных
черепов.
все черепа
сфотографированы и
пронумерованы.

10.

Средние значения краниометрических указателей
Март.
44
Совреме 10,9
нные
±0,3
45
13,1
±0,3
46
9,33
±0,3
55
5,34
±0,1
54
2,5
±0,2
52
3,7
±0,1
51
3,67
±0,1
1
17,5
±0,2
8
14
±0,5
17
13,5
±0,3
Древние 10,97
±0,2
13
±0,3
9,4
±0,2
5,175
±0,2
2,3
3,3
3,6
±0,05 ±0,1 * ±0,1
17
±0,6
13,5±0 12,94
,5*
±0,2*
*
Март.
44
45
Древние 10,9 13
7
±0,2
±0,7
46
9,4
±0,2
55
5,17
±0,1
54
2,3
±0,05
52
3,3
±0,1
51
3,6
±0,1
1
17 ±0,6
8
13,5
±0,5
17
12,94
±0,2
Искуст.
10,6 13,25 9,32
деформ. 1
±0,4 ±0,2
±0,2
5,31
±0,2
2,43
±0,1
3,43
±0,2
3,87
±0,07
*
18,22
±0,5*
13,83
±0,7
13,94
±0,4*
* при р< 0,05

11.

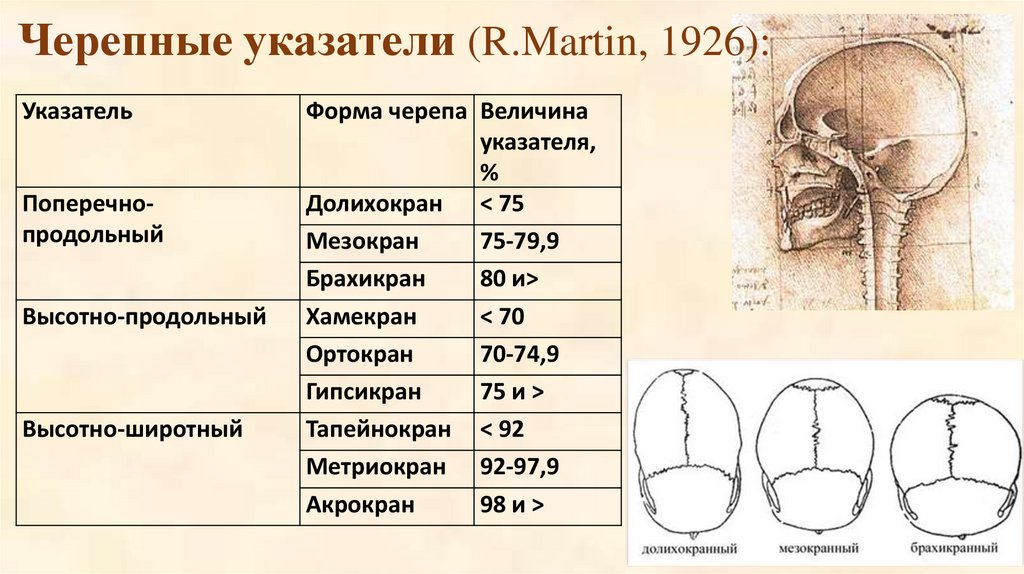

Черепные указатели (R.Martin, 1926):
Указатель
Поперечнопродольный
Высотно-продольный
Высотно-широтный
Форма черепа Величина
указателя,
%
Долихокран < 75
Мезокран
75-79,9
Брахикран
80 и>
Хамекран
< 70
Ортокран
70-74,9
Гипсикран
75 и >
Тапейнокран < 92
Метриокран 92-97,9
Акрокран
98 и >

12.

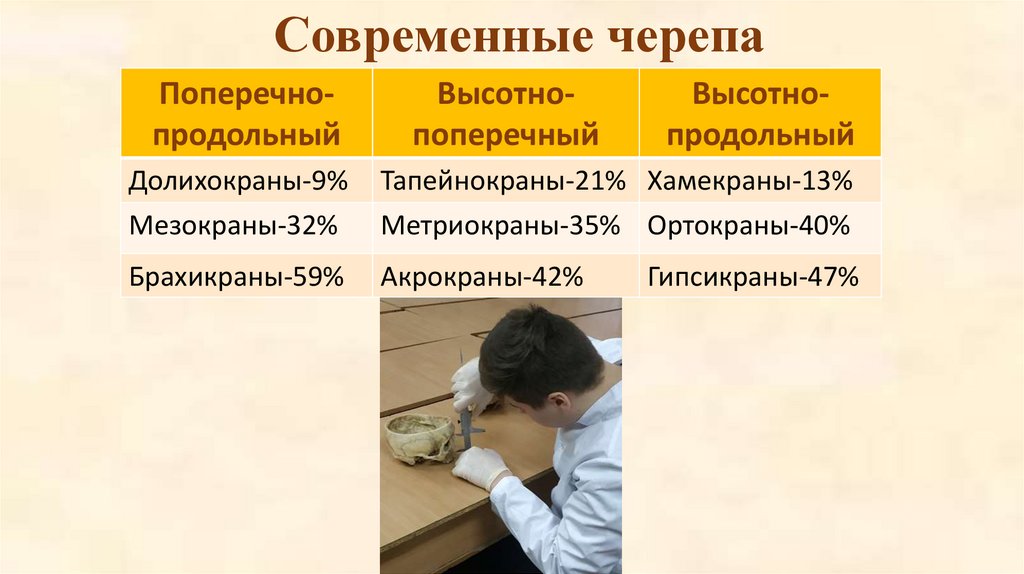

Современные черепа
Поперечнопродольный
Высотнопоперечный
Высотнопродольный
Долихокраны-9%
Мезокраны-32%
Тапейнокраны-21% Хамекраны-13%
Метриокраны-35% Ортокраны-40%
Брахикраны-59%
Акрокраны-42%
Гипсикраны-47%

13.

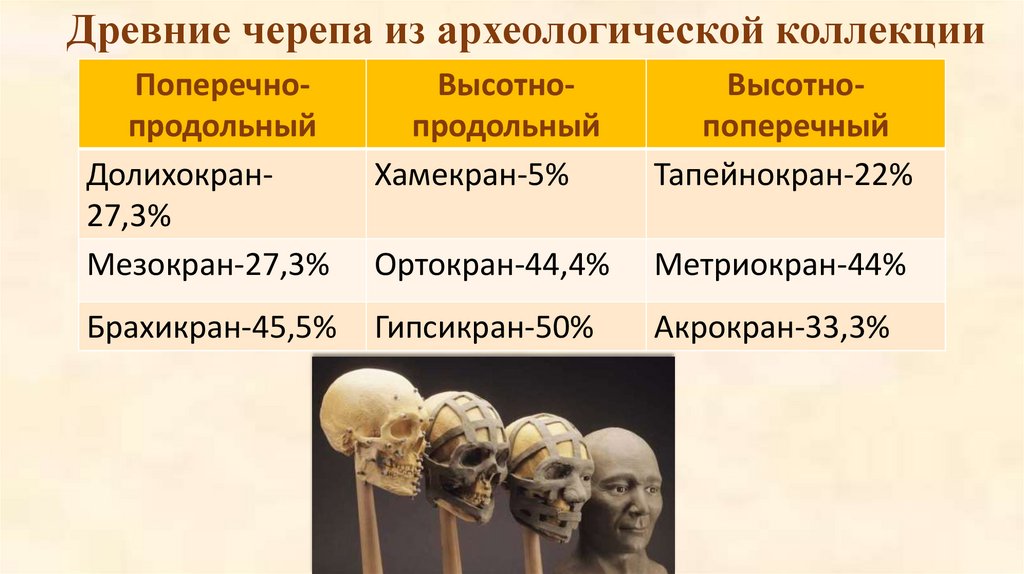

Древние черепа из археологической коллекции
Поперечнопродольный
Долихокран27,3%
Мезокран-27,3%
Высотнопродольный
Хамекран-5%
Высотнопоперечный
Тапейнокран-22%
Ортокран-44,4%
Метриокран-44%
Брахикран-45,5%
Гипсикран-50%
Акрокран-33,3%

14.

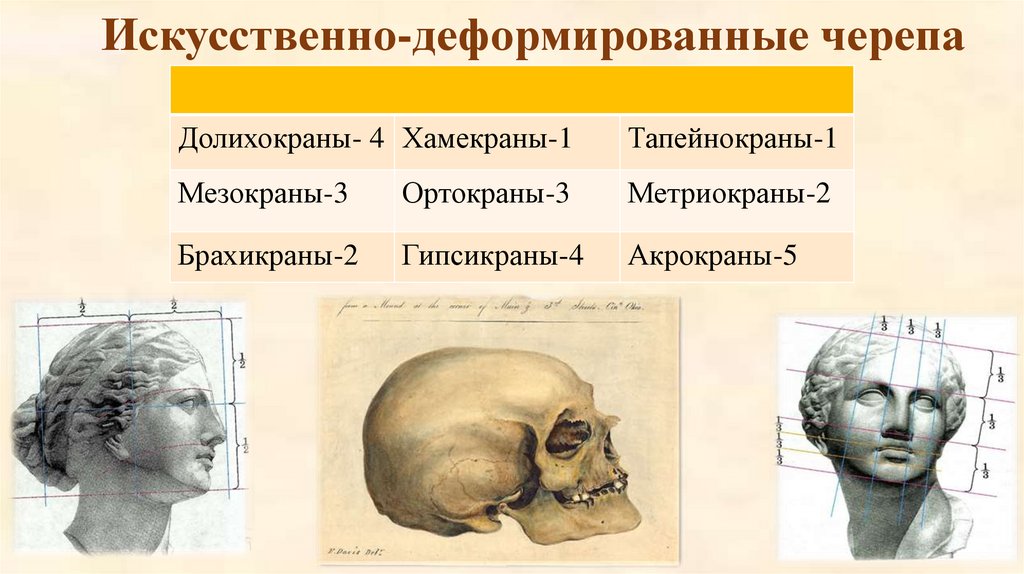

Искусственно-деформированные черепа
Долихокраны- 4 Хамекраны-1
Тапейнокраны-1
Мезокраны-3
Ортокраны-3
Метриокраны-2
Брахикраны-2
Гипсикраны-4
Акрокраны-5

15.

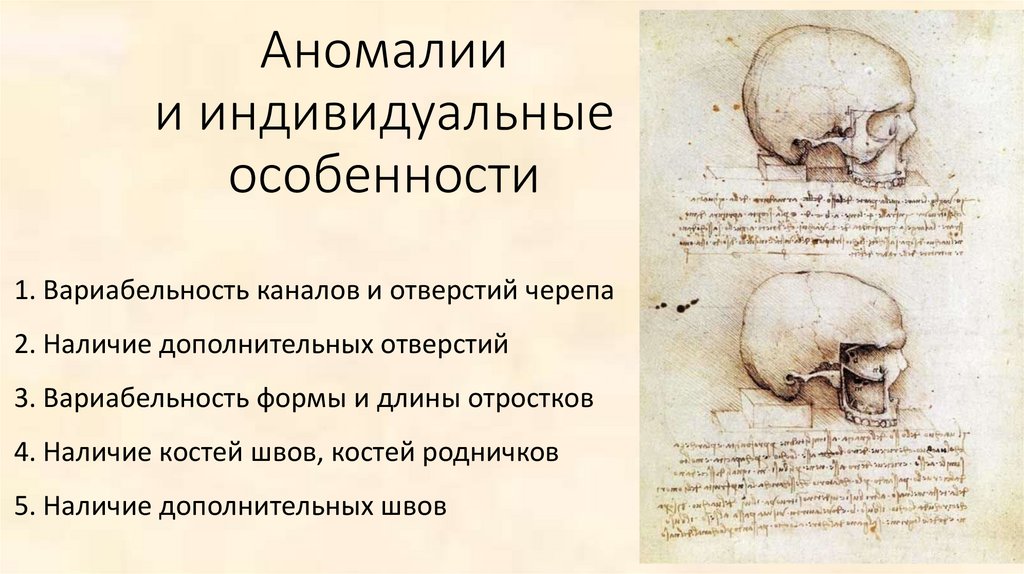

Аномалии
и индивидуальные
особенности
1. Вариабельность каналов и отверстий черепа
2. Наличие дополнительных отверстий
3. Вариабельность формы и длины отростков
4. Наличие костей швов, костей родничков
5. Наличие дополнительных швов

16.

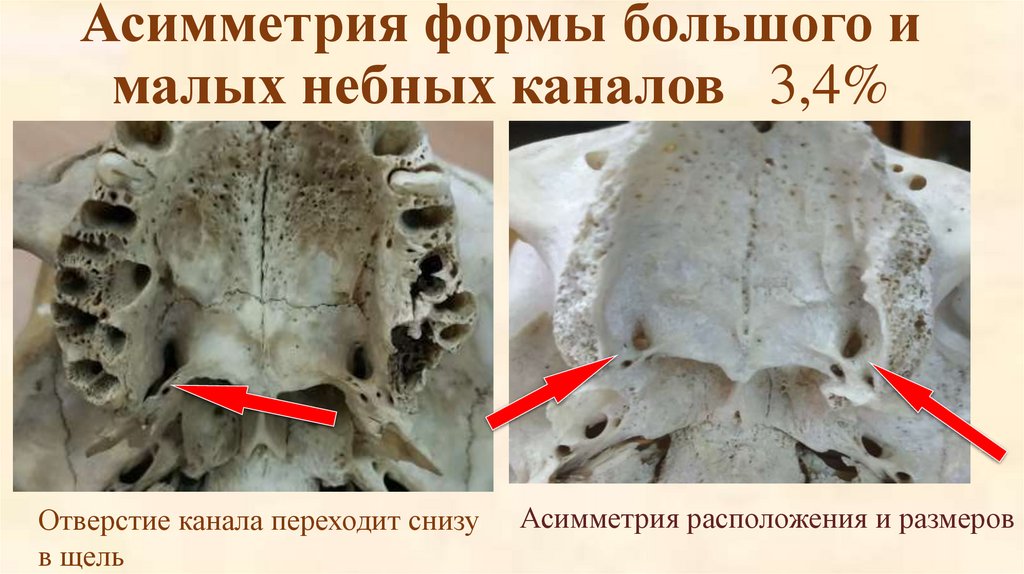

Асимметрия формы большого и
малых небных каналов 3,4%
Отверстие канала переходит снизу
в щель
Асимметрия расположения и размеров

17.

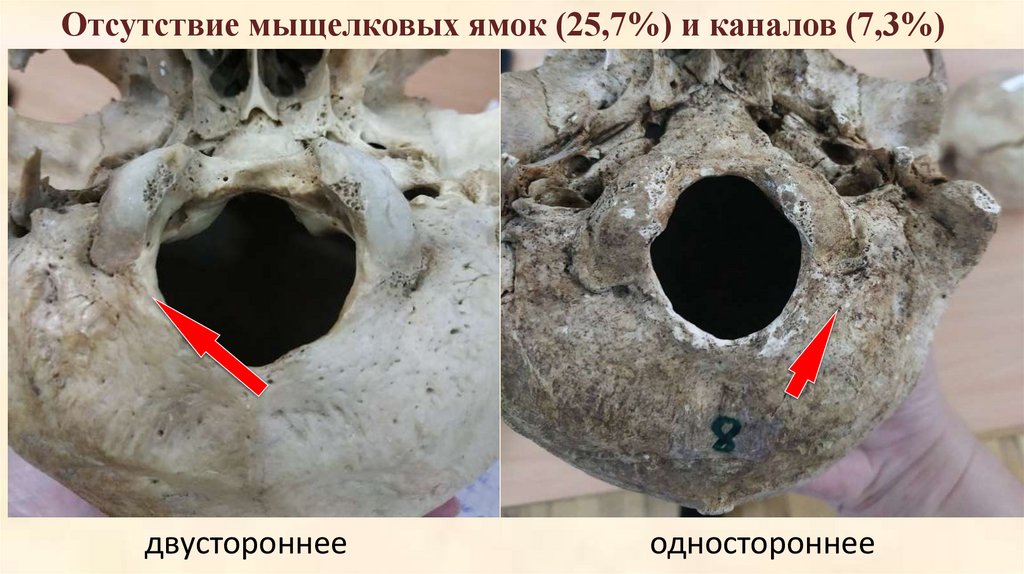

Отсутствие мыщелковых ямок (25,7%) и каналов (7,3%)
двустороннее
одностороннее

18.

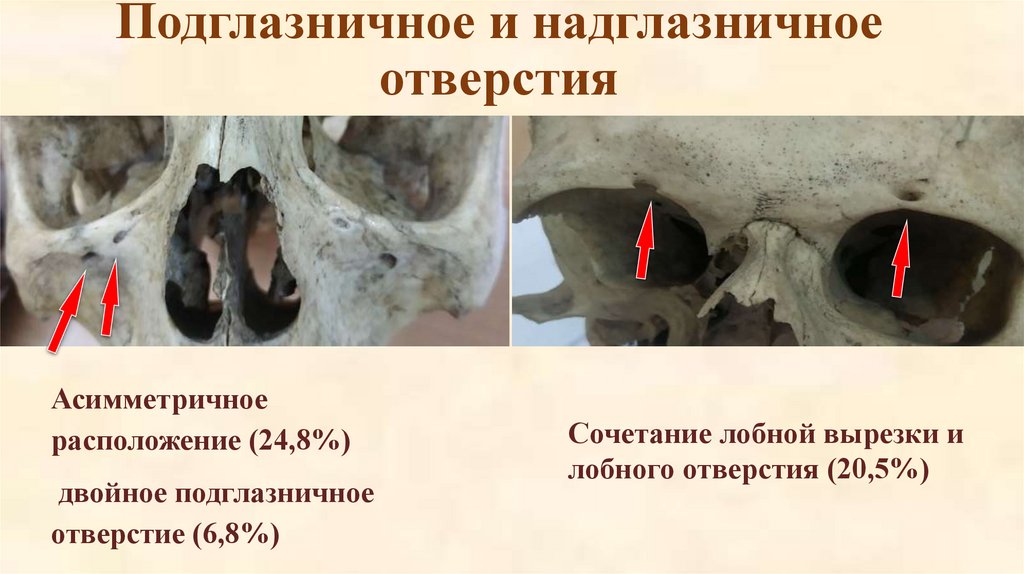

Подглазничное и надглазничное
отверстия
Асимметричное
расположение (24,8%)
двойное подглазничное
отверстие (6,8%)
Сочетание лобной вырезки и
лобного отверстия (20,5%)

19.

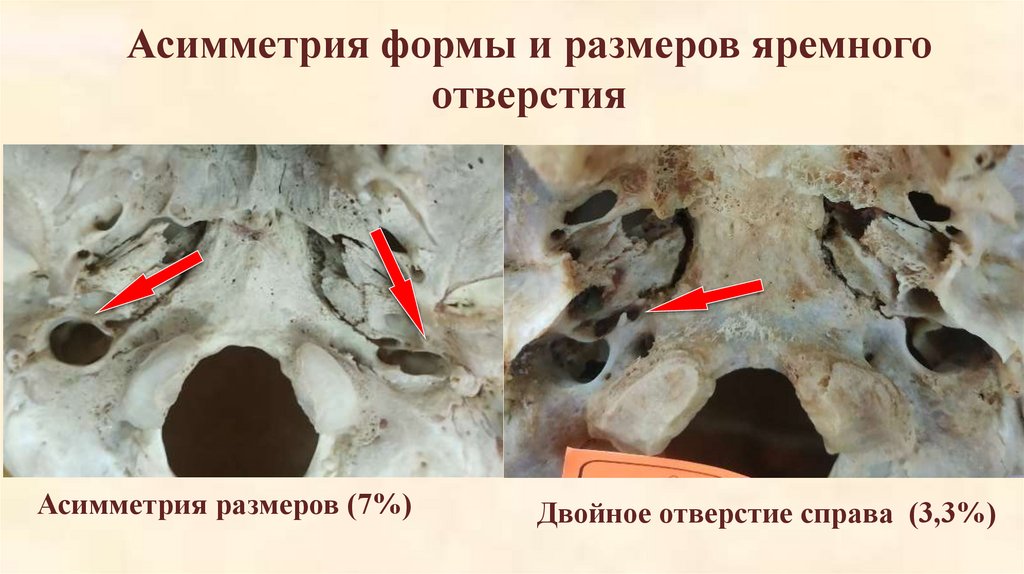

Асимметрия формы и размеров яремного
отверстия
Асимметрия размеров (7%)
Двойное отверстие справа (3,3%)

20.

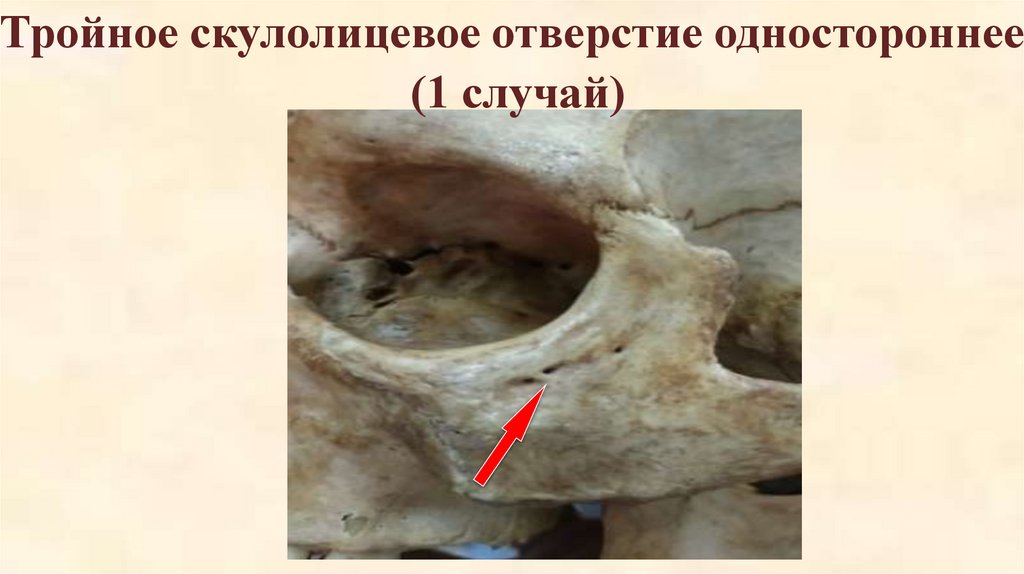

Тройное скулолицевое отверстие одностороннее
(1 случай)

21.

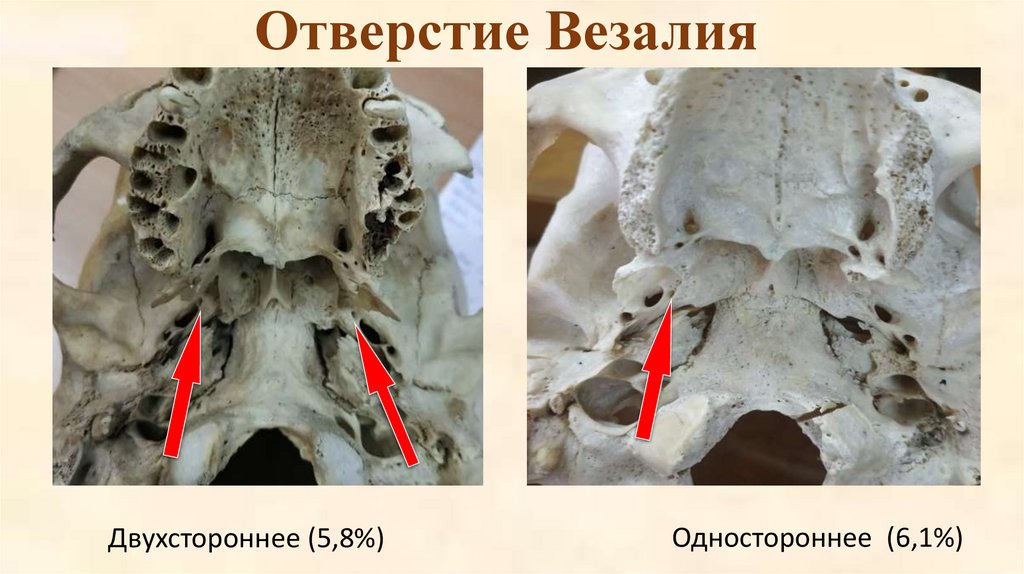

Отверстие Везалия
Двухстороннее (5,8%)
Одностороннее (6,1%)

22.

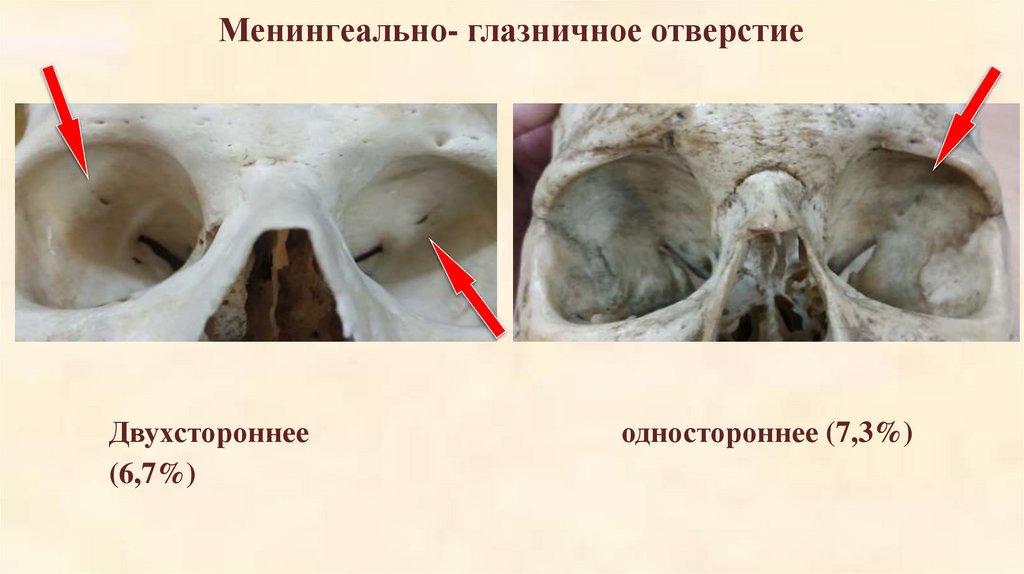

Менингеально- глазничное отверстие
Двухстороннее
(6,7%)
одностороннее (7,3%)

23.

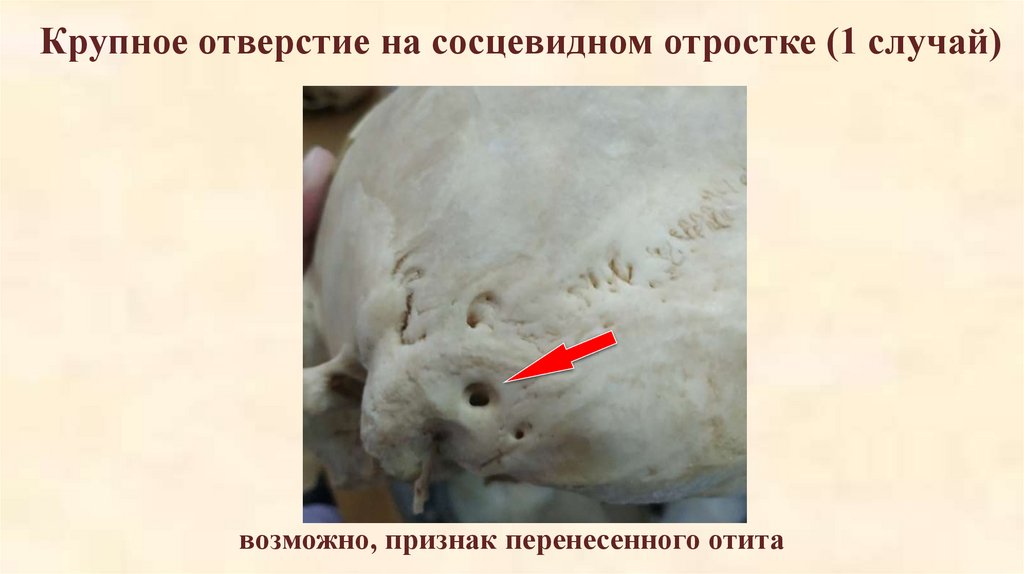

Крупное отверстие на сосцевидном отростке (1 случай)
возможно, признак перенесенного отита

24.

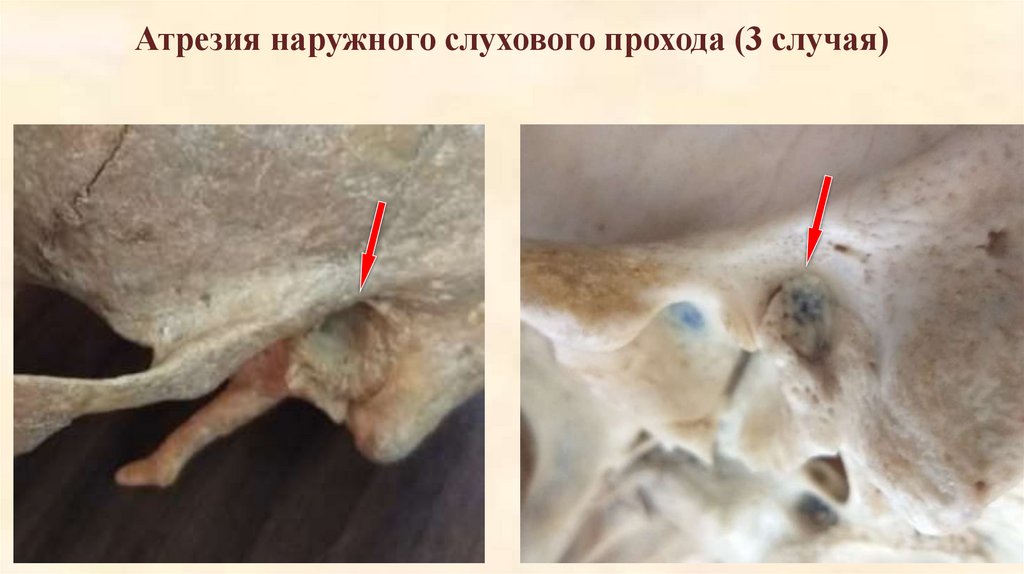

Атрезия наружного слухового прохода (3 случая)

25.

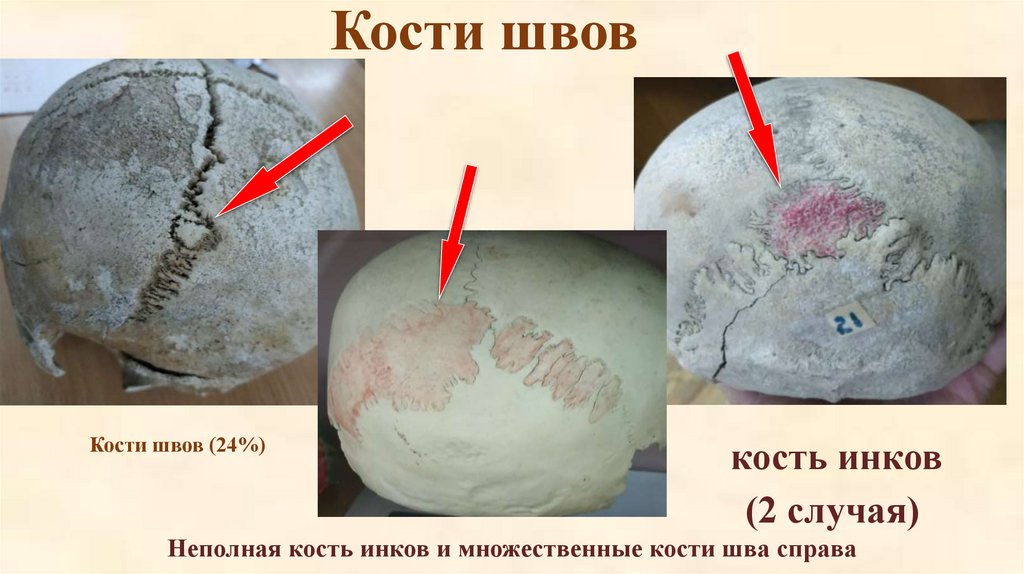

Кости швов
Кости швов (24%)
кость инков
(2 случая)
Неполная кость инков и множественные кости шва справа

26.

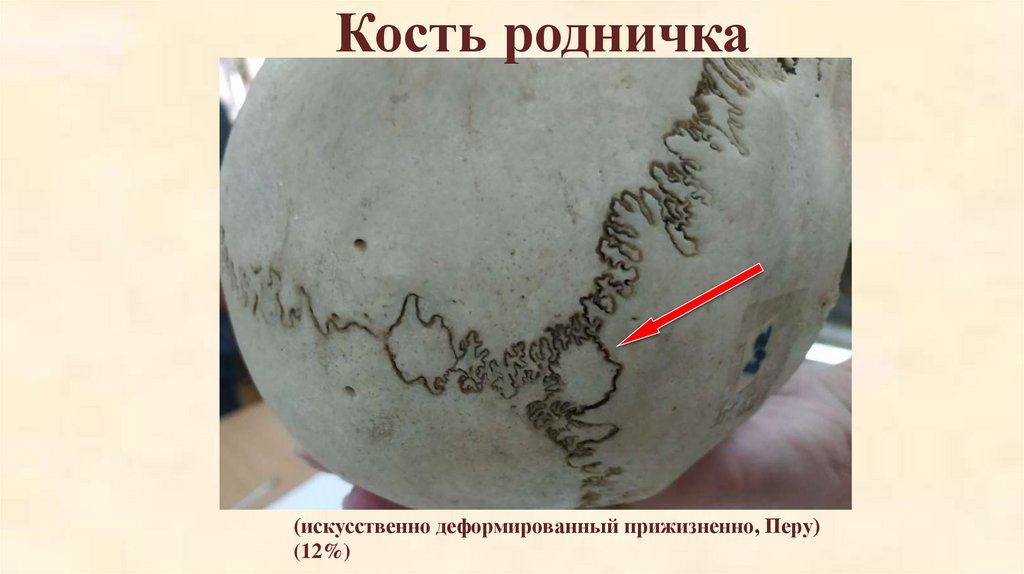

Кость родничка
(искусственно деформированный прижизненно, Перу)
(12%)

27.

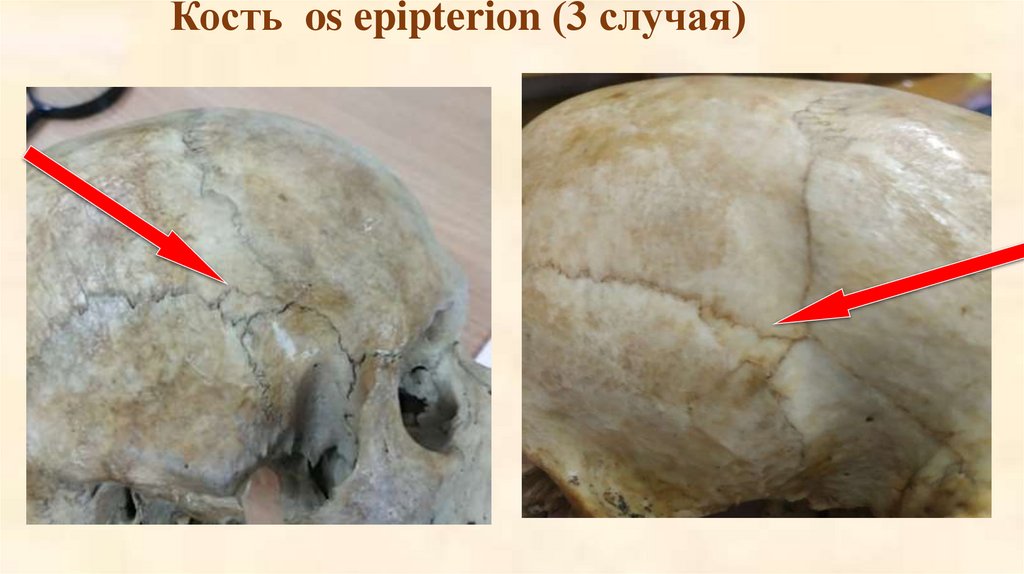

Кость os epipterion (3 случая)

28.

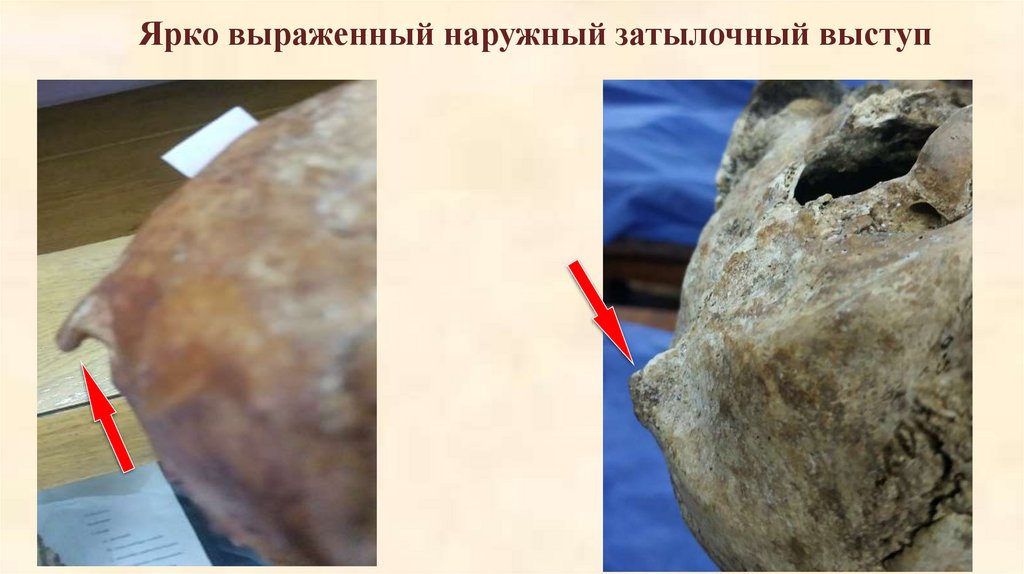

Ярко выраженный наружный затылочный выступ

29.

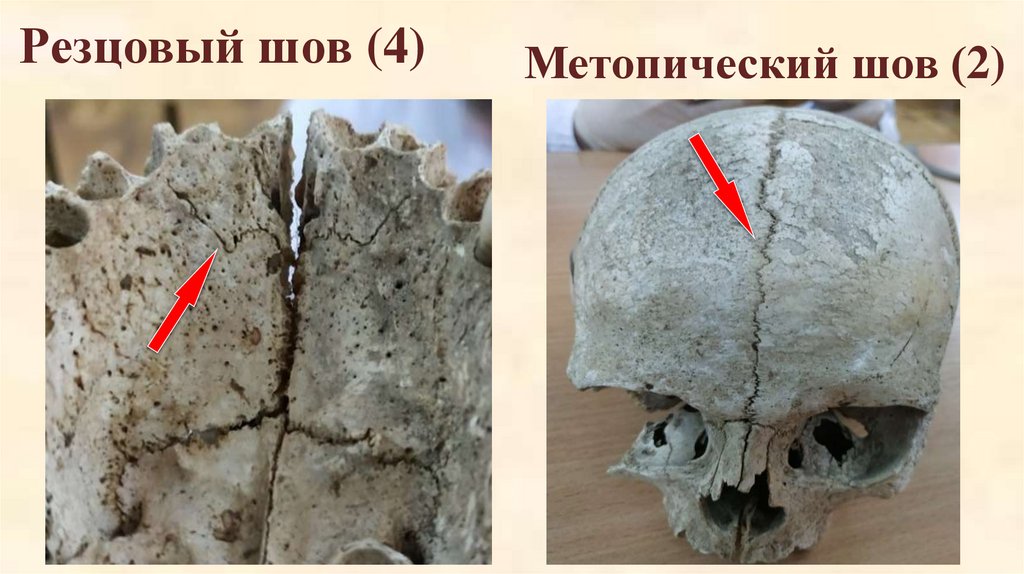

Резцовый шов (4)
Метопический шов (2)

30.

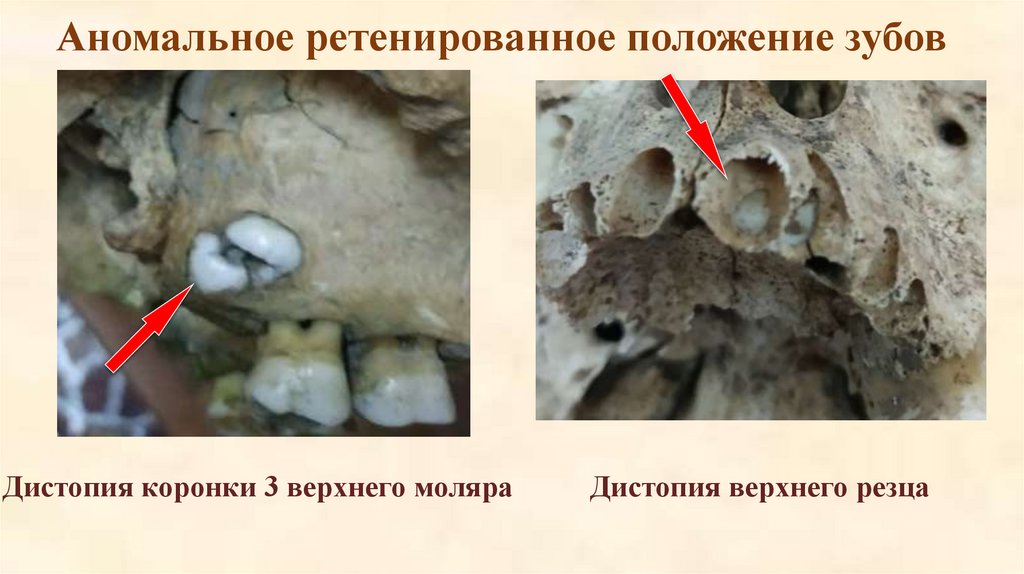

Аномальное ретенированное положение зубов
Дистопия коронки 3 верхнего моляра
Дистопия верхнего резца

31.

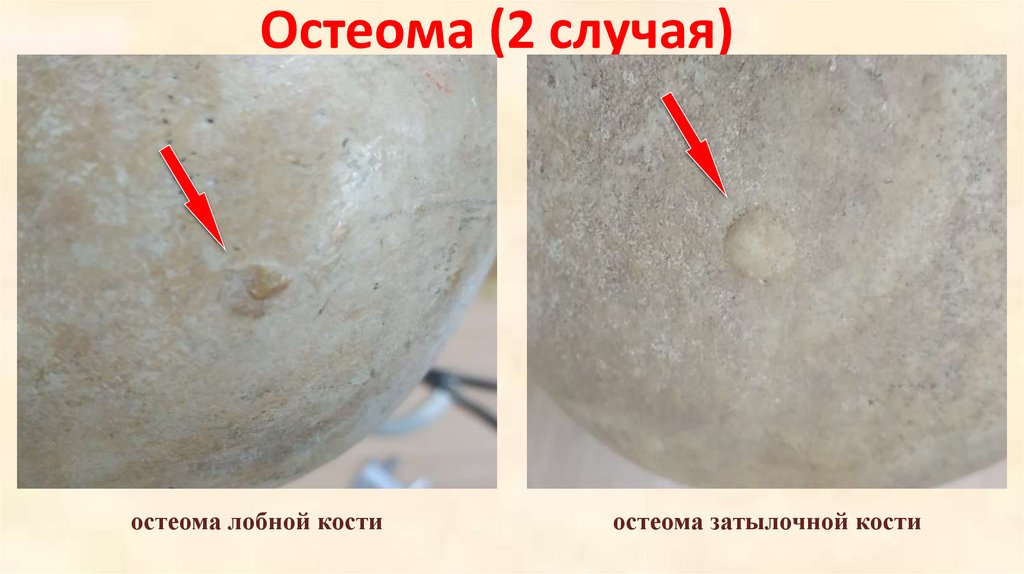

Остеома (2 случая)
остеома лобной кости
остеома затылочной кости

32.

33.

Спасибо за внимание!
