Виды линий, масштабы

1.

Виды линий,
масштабы

2.

«Правила оформления чертежей.
Форматы, масштабы, шрифты, виды линий.»
Для того чтобы изображение было
всем понятно, государственный
стандарт устанавливает начертание
линий и указывает их основное
назначение для всех чертежей
промышленности и строительства.

3.

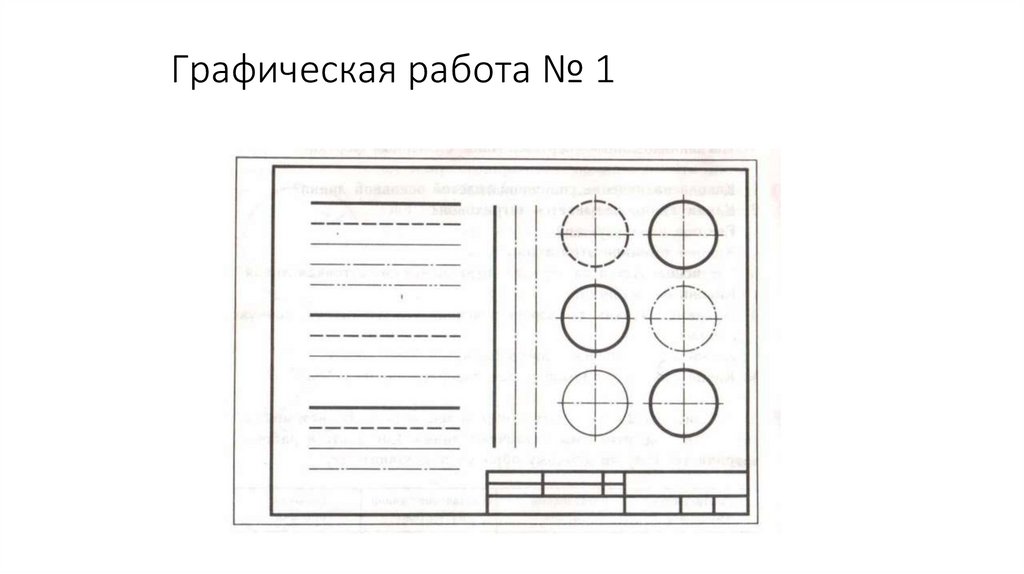

Графическая работа № 1

4.

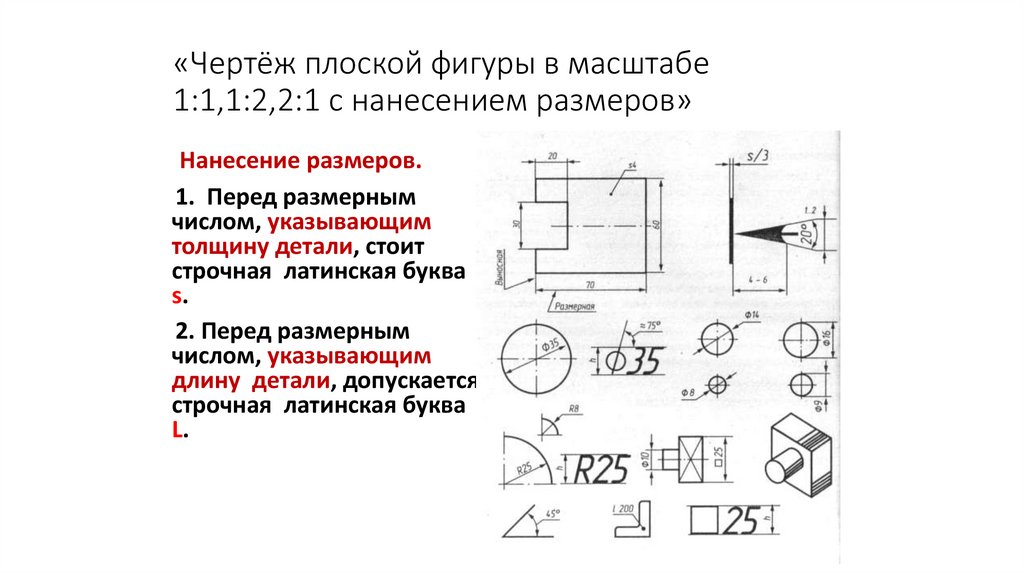

«Чертёж плоской фигуры в масштабе
1:1,1:2,2:1 с нанесением размеров»

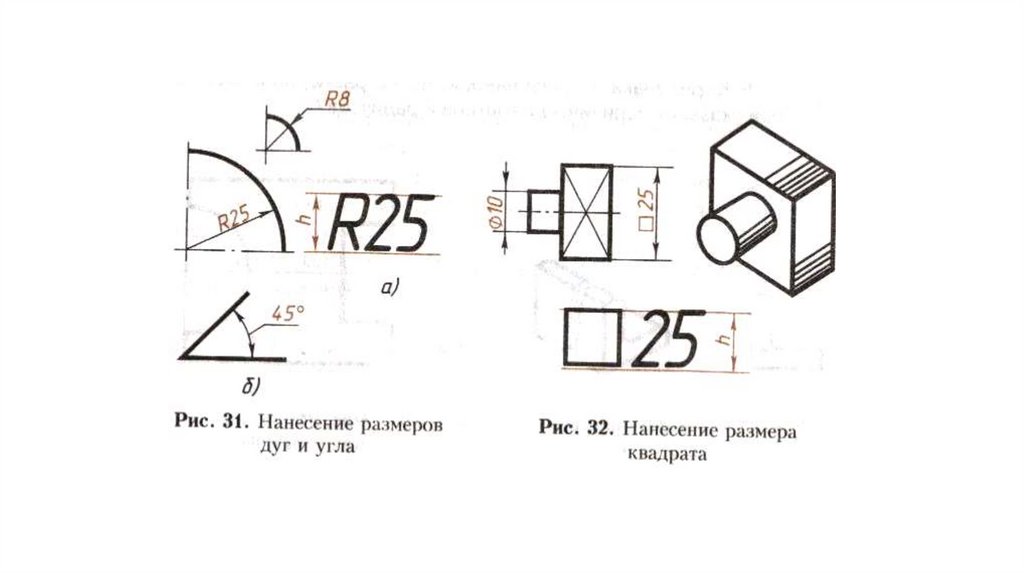

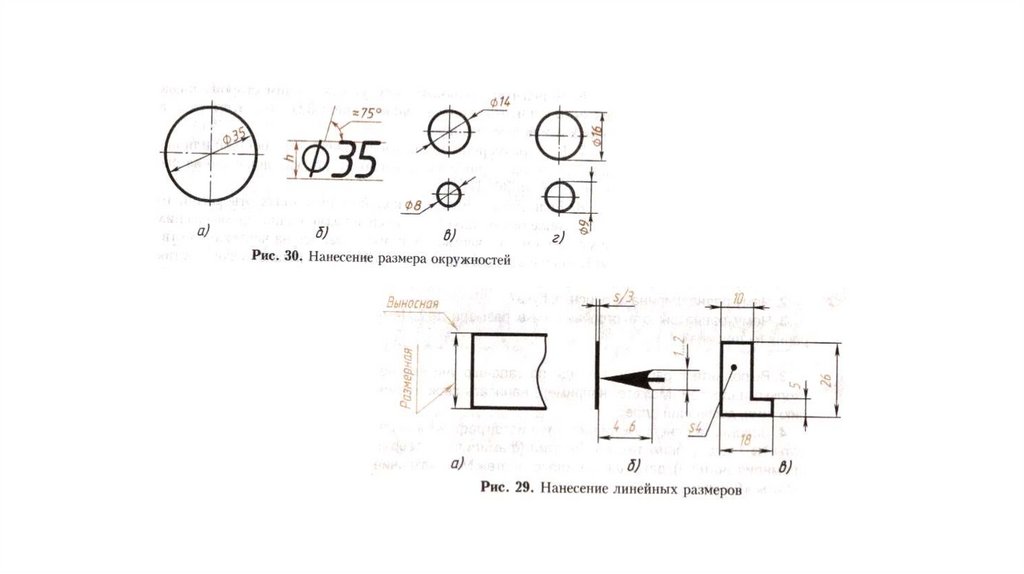

Нанесение размеров.
1. Перед размерным
числом, указывающим
толщину детали, стоит
строчная латинская буква
s.
2. Перед размерным
числом, указывающим
длину детали, допускается
строчная латинская буква
L.

5.

6.

7.

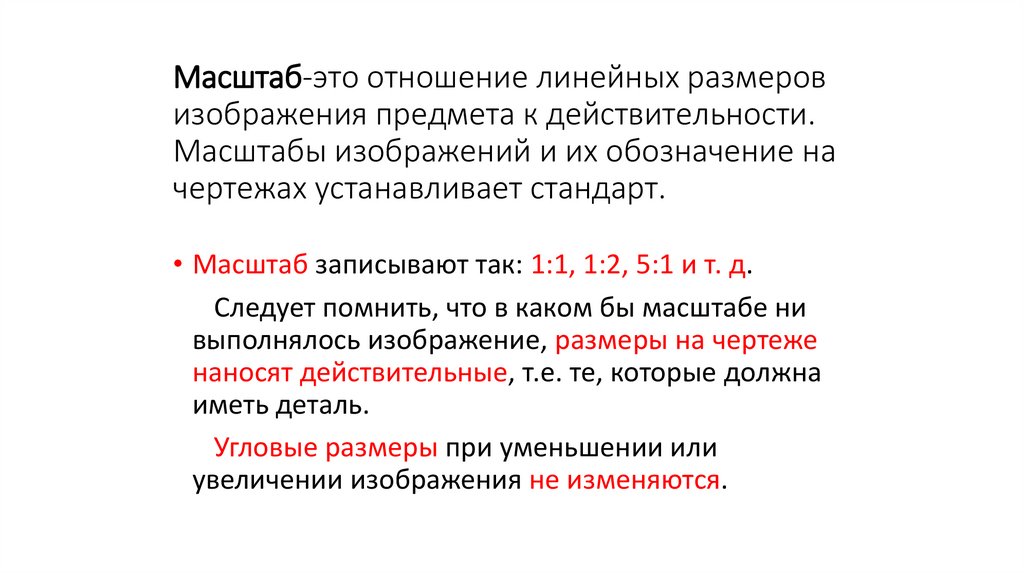

Масштаб-это отношение линейных размеров
изображения предмета к действительности.
Масштабы изображений и их обозначение на
чертежах устанавливает стандарт.
• Масштаб записывают так: 1:1, 1:2, 5:1 и т. д.
Следует помнить, что в каком бы масштабе ни
выполнялось изображение, размеры на чертеже
наносят действительные, т.е. те, которые должна
иметь деталь.
Угловые размеры при уменьшении или
увеличении изображения не изменяются.

8.

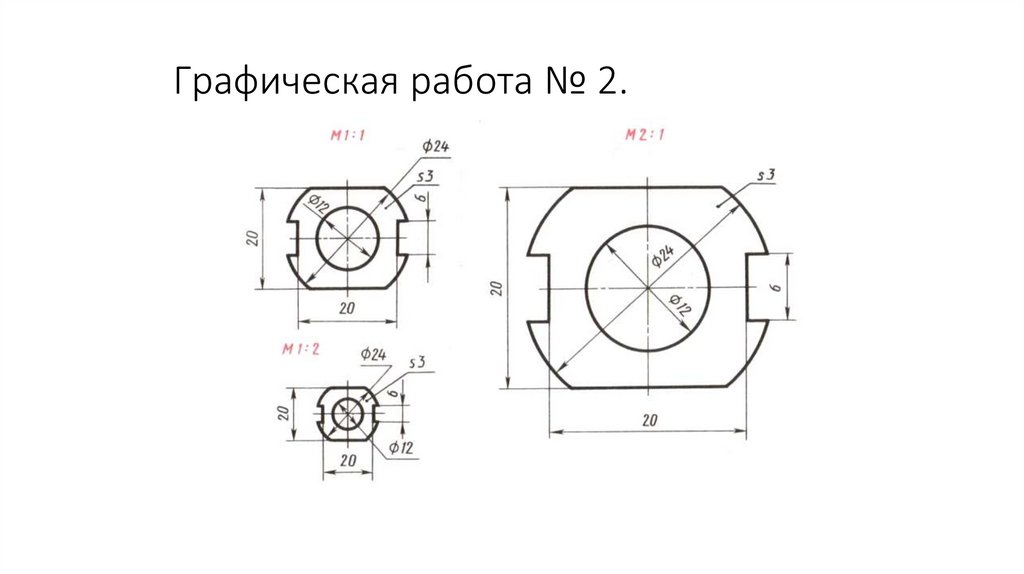

Графическая работа № 2.
