Автоматизована мікропроцесорна система контролю концентрації речовин в розчинах

1. АВТОМАТИЗОВАНА МІКРОПРОЦЕСОРНА СИСТЕМА КОНТРОЛЮ КОНЦЕНТРАЦІЇ РЕЧОВИН В РОЗЧИНАХ

Виконав: Проданець М.О.
Керівник: к.т.н., доц. Бевз О.М.

2.

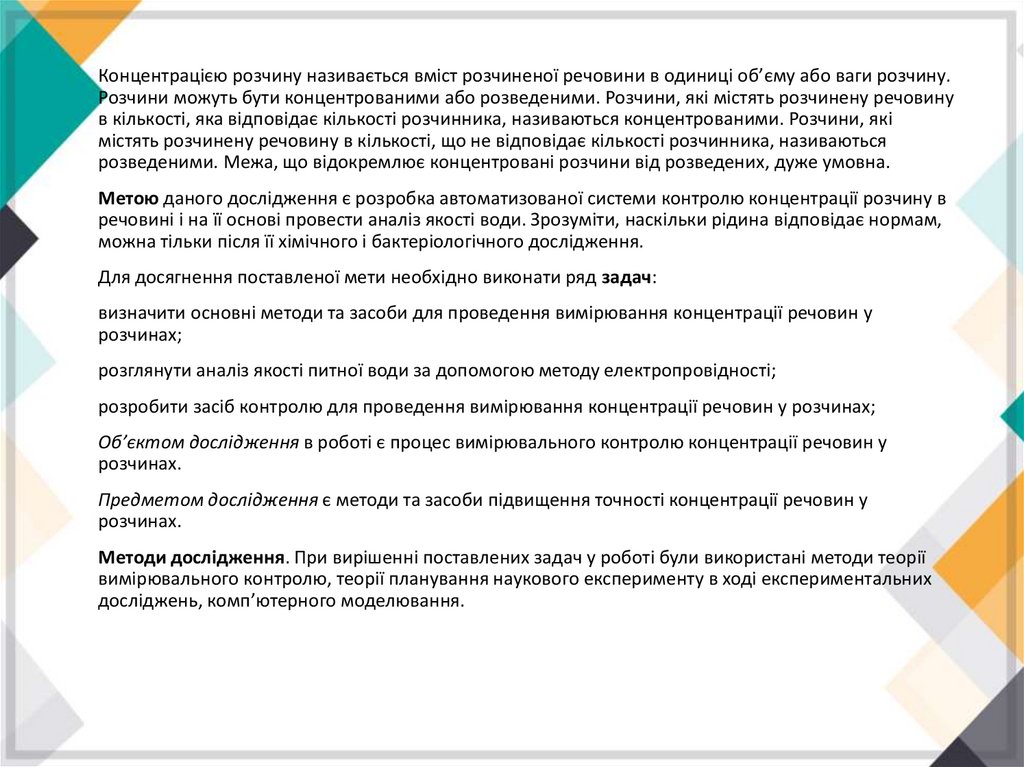

Концентрацією розчину називається вміст розчиненої речовини в одиниці об’єму або ваги розчину.
Розчини можуть бути концентрованими або розведеними. Розчини, які містять розчинену речовину
в кількості, яка відповідає кількості розчинника, називаються концентрованими. Розчини, які
містять розчинену речовину в кількості, що не відповідає кількості розчинника, називаються
розведеними. Межа, що відокремлює концентровані розчини від розведених, дуже умовна.
Метою даного дослідження є розробка автоматизованої системи контролю концентрації розчину в
речовині і на її основі провести аналіз якості води. Зрозуміти, наскільки рідина відповідає нормам,
можна тільки після її хімічного і бактеріологічного дослідження.
Для досягнення поставленої мети необхідно виконати ряд задач:
визначити основні методи та засоби для проведення вимірювання концентрації речовин у
розчинах;
розглянути аналіз якості питної води за допомогою методу електропровідності;
розробити засіб контролю для проведення вимірювання концентрації речовин у розчинах;
Об’єктом дослідження в роботі є процес вимірювального контролю концентрації речовин у
розчинах.
Предметом дослідження є методи та засоби підвищення точності концентрації речовин у
розчинах.
Методи дослідження. При вирішенні поставлених задач у роботі були використані методи теорії
вимірювального контролю, теорії планування наукового експерименту в ході експериментальних
досліджень, комп’ютерного моделювання.

3.

pH-метр
Фотометр
фотоелектричний КФК-3
Солемір
Колориметр фотоелектричний
концентраційний КФК-2

4.

На рисунку наведено наступні позначення: 1. Внутрішній електрод. 2. Гумове
кільце. 3. Вимірювальний елемент. 4. Отвір для виходу повітря. 5. Знімна втулка
зовнішнього циліндричного електрода.
Сенсор кондуктометра
Схема розподілу силових ліній між електродами
Проточна комірка
Графік відносного відхилення
виміряного значення провідності від
центрального стрижня
На рисунку наведено наступні позначення: 1. Вхідний штуцер. 2. Вихідний
штуцер. 3. Гумове кільце. 4. Корпус. 5. Гайка. 6. Датчик. 7. Пластмасові шайби.

5.

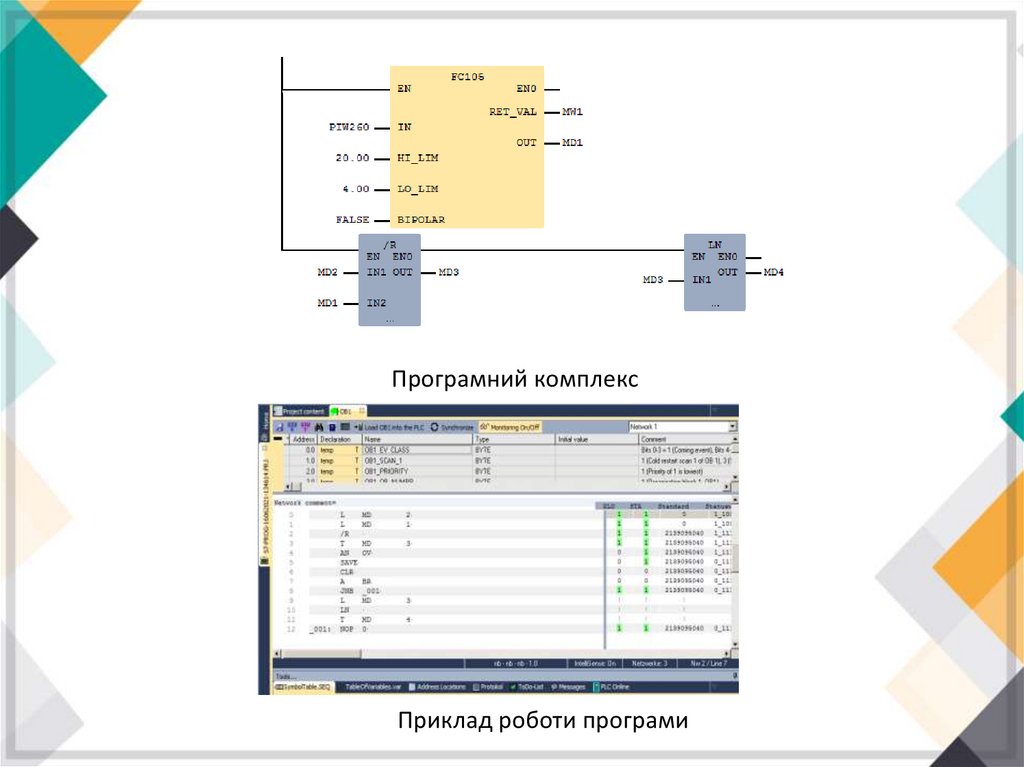

Програмний комплекс
Приклад роботи програми

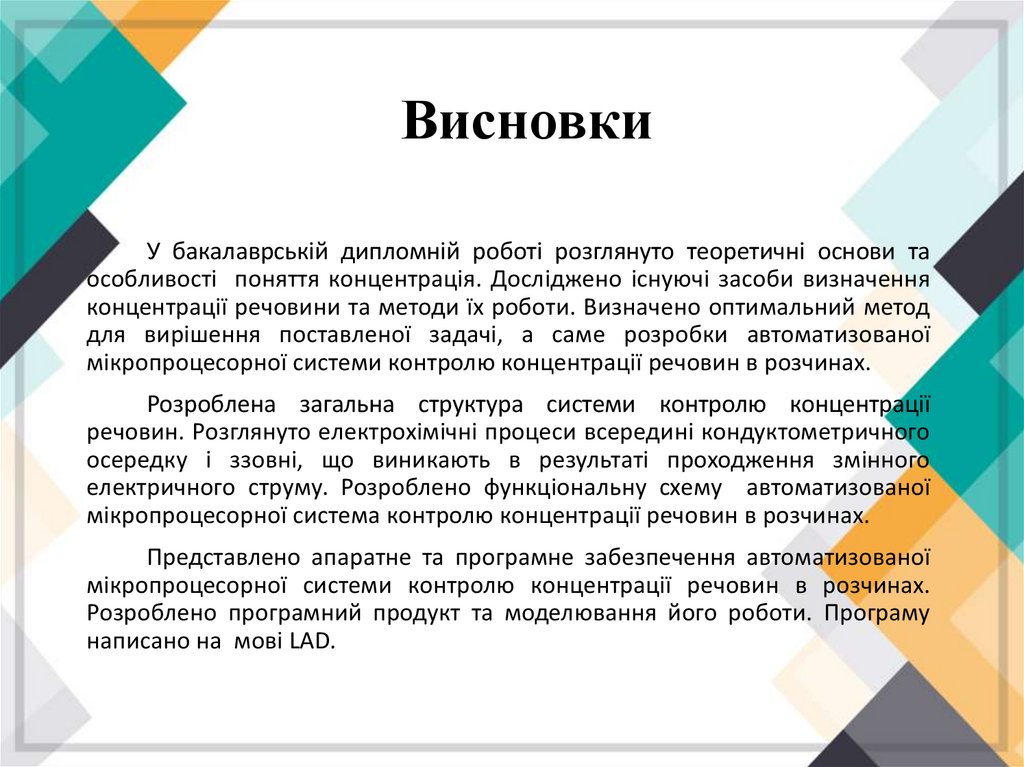

6. Висновки

У бакалаврській дипломній роботі розглянуто теоретичні основи та
особливості поняття концентрація. Досліджено існуючі засоби визначення
концентрації речовини та методи їх роботи. Визначено оптимальний метод
для вирішення поставленої задачі, а саме розробки автоматизованої
мікропроцесорної системи контролю концентрації речовин в розчинах.
Розроблена загальна структура системи контролю концентрації
речовин. Розглянуто електрохімічні процеси всередині кондуктометричного
осередку і ззовні, що виникають в результаті проходження змінного
електричного струму. Розроблено функціональну схему автоматизованої
мікропроцесорної система контролю концентрації речовин в розчинах.
Представлено апаратне та програмне забезпечення автоматизованої
мікропроцесорної системи контролю концентрації речовин в розчинах.
Розроблено програмний продукт та моделювання його роботи. Програму
написано на мові LAD.

7. Дякую за увагу!
