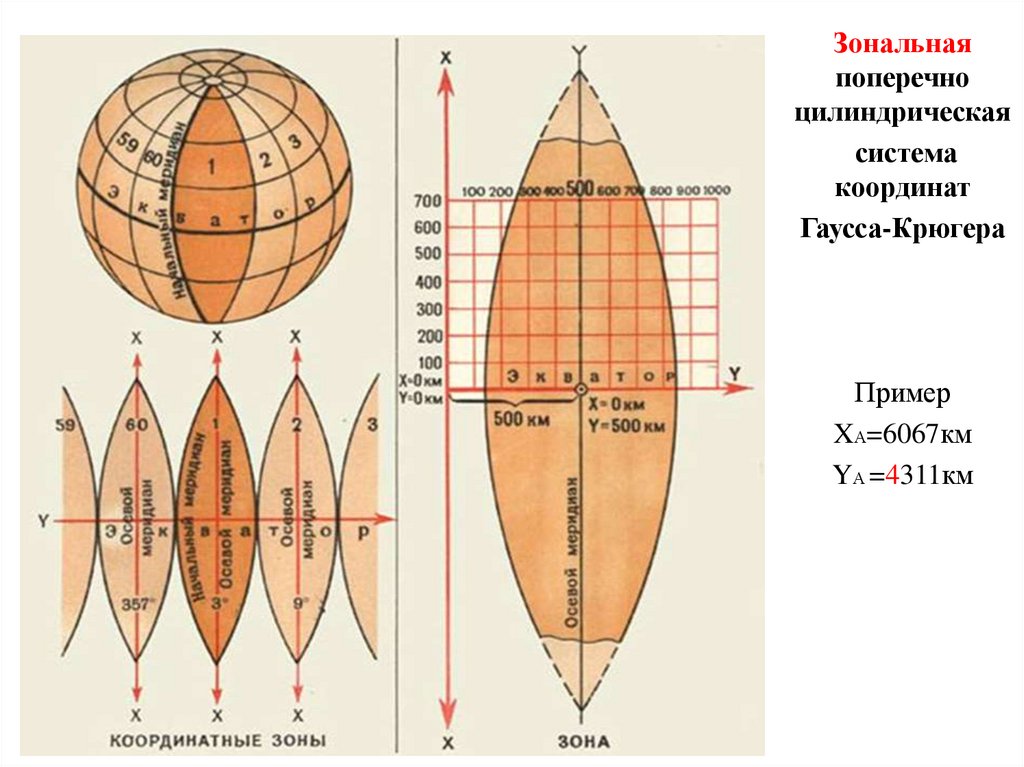

Зональная поперечно цилиндрическая система координат Гаусса - Крюгера

1.

Зональная
поперечно
цилиндрическая
система
координат
Гаусса-Крюгера
Пример
XА=6067км
YА =4311км

2.

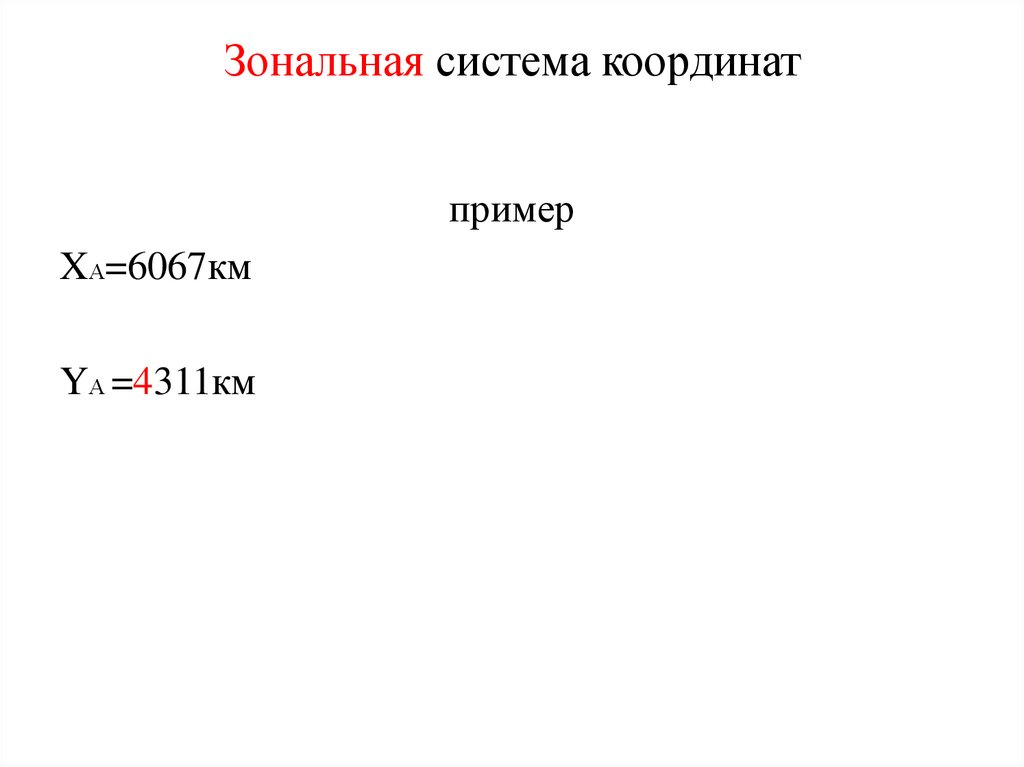

Зональная система координат
пример
XА=6067км
YА =4311км

3.

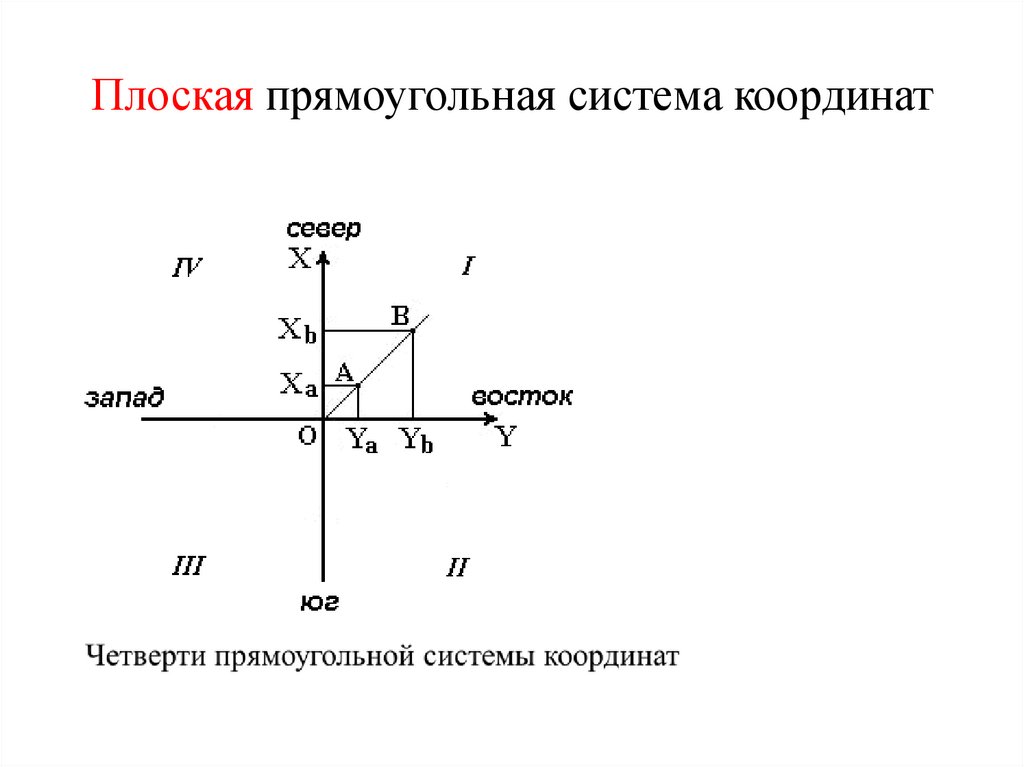

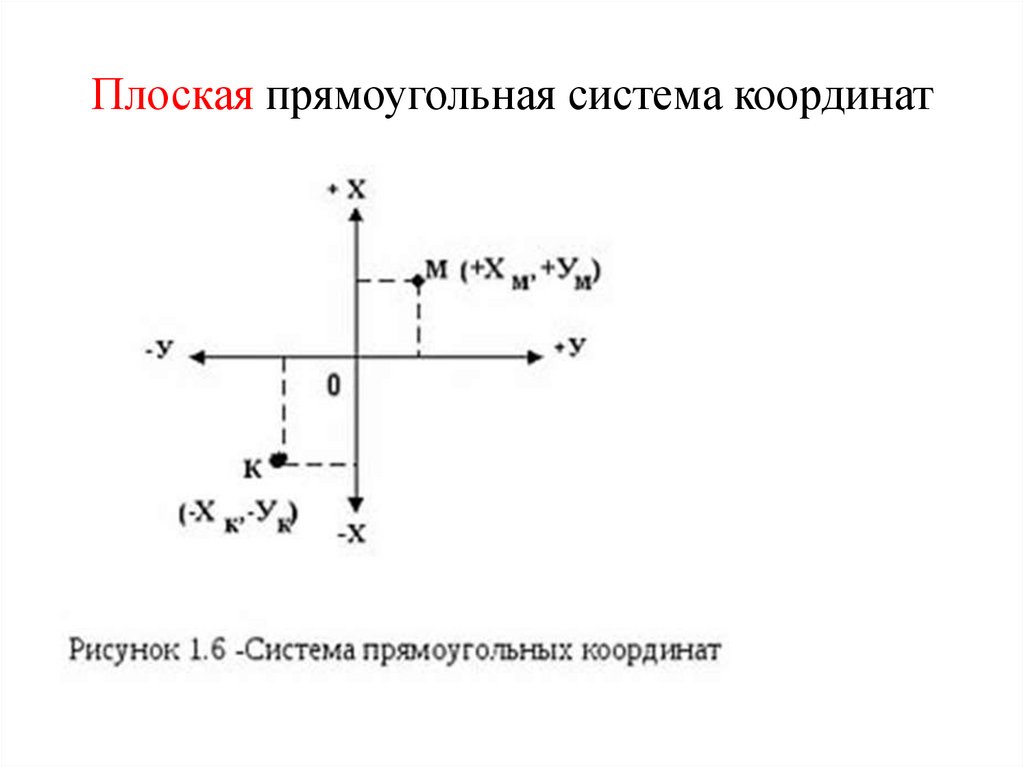

Плоская прямоугольная система координат

4.

Плоская прямоугольная система координат

5.

Полярная система координат

6.

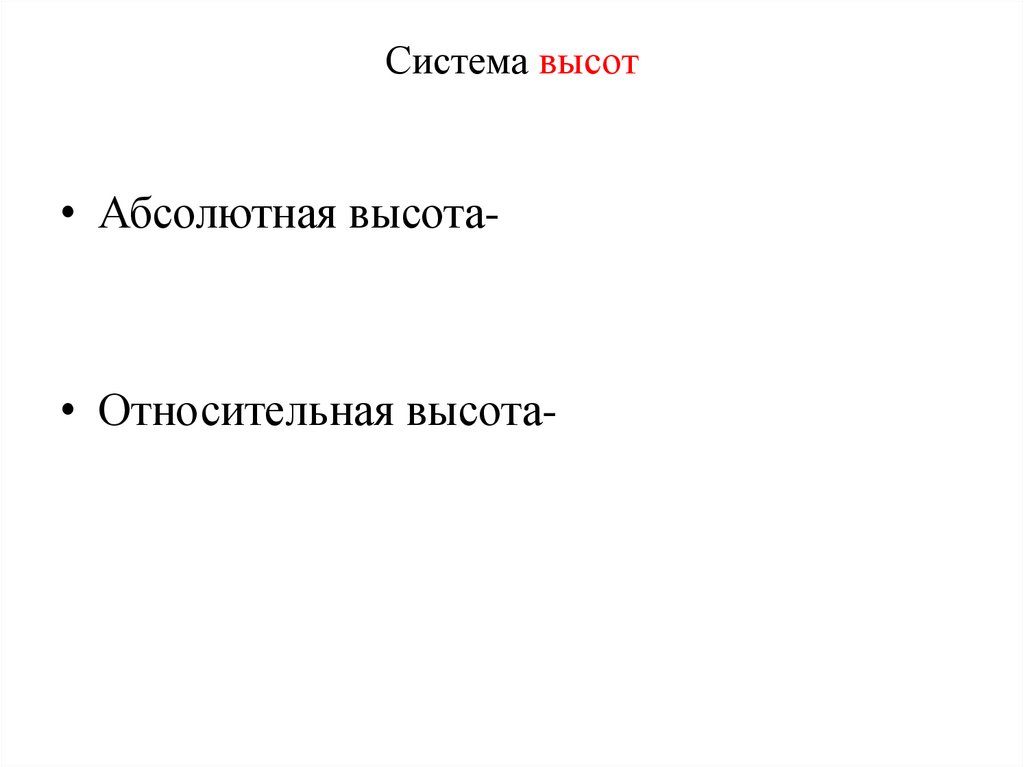

Система высот
• Абсолютная высота-
• Относительная высота-

7.

Система высот в России

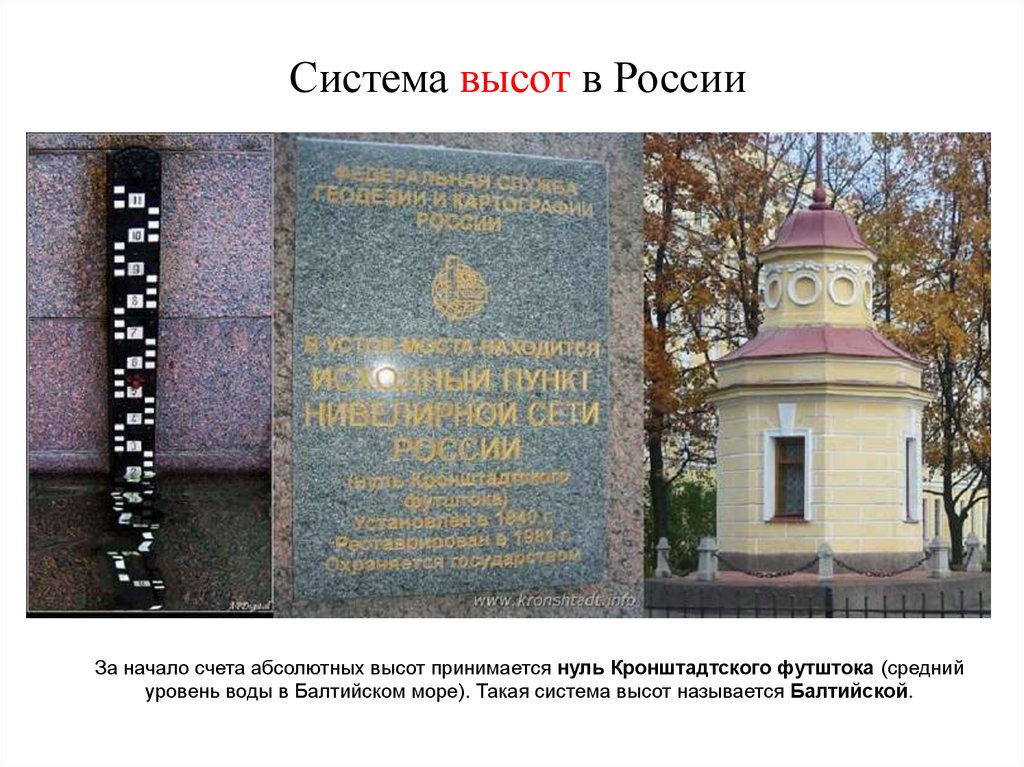

За начало счета абсолютных высот принимается нуль Кронштадтского футштока (средний
уровень воды в Балтийском море). Такая система высот называется Балтийской.

8.

Система высот.

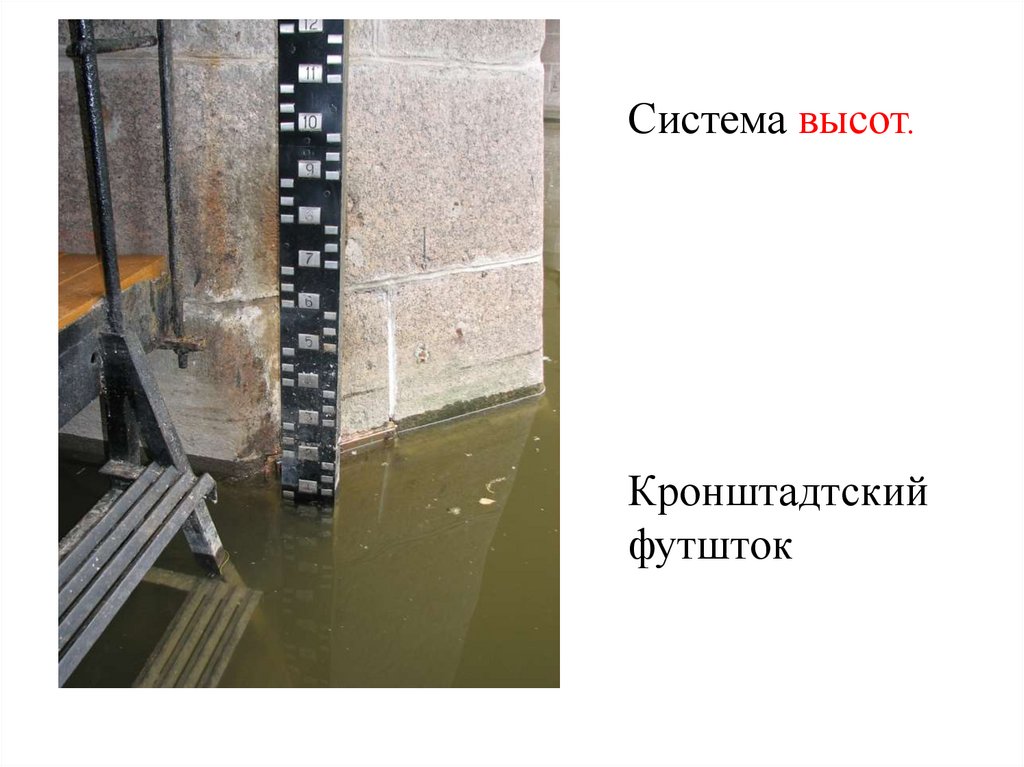

Кронштадтский
футшток

9.

• Истинный(Географический) меридиан (Nг )
• Магнитный меридиан (Nm)
• Осевой меридиан (Nx)
• Азимут Истинный(Географический (Аг)
• Азимут магнитный (Ам)
• Дирекционный угол (α)

10.

11.

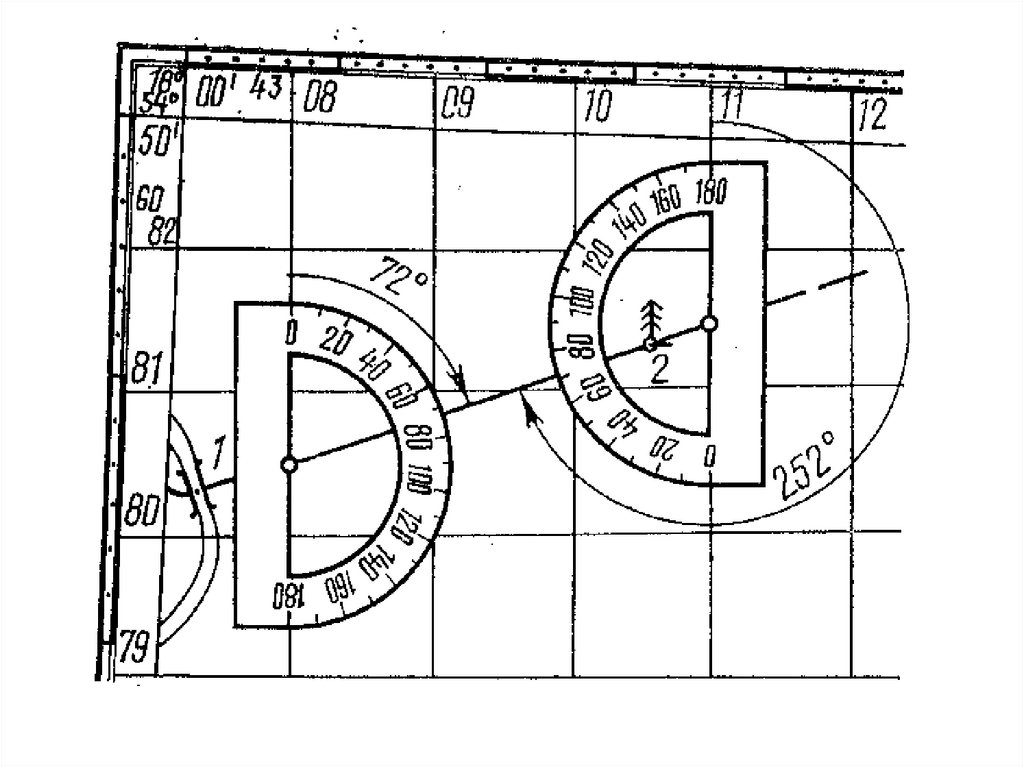

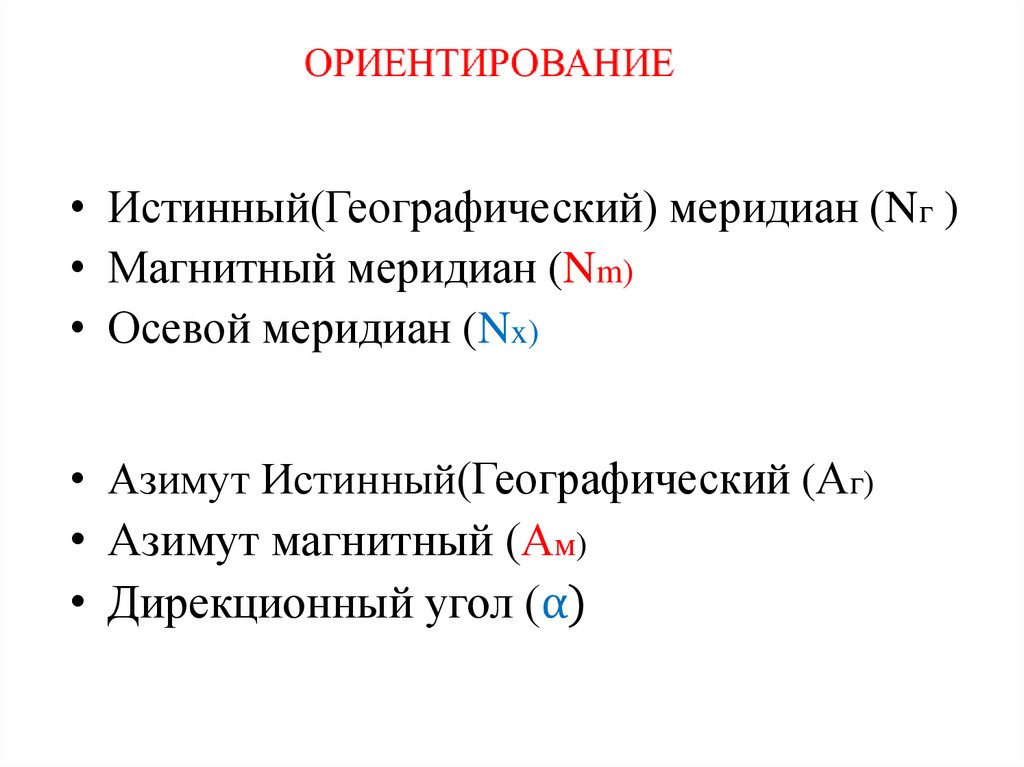

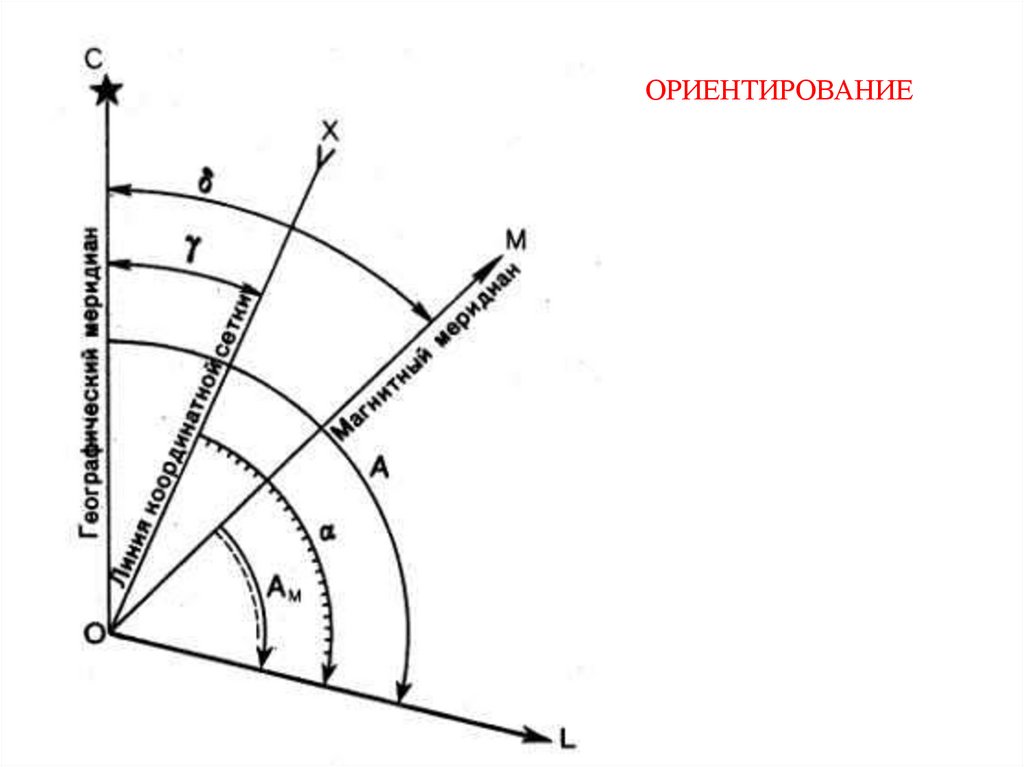

ОРИЕНТИРОВАНИЕ

12.

13.

Зависимость между дирекционными углами
и румбами(r)

14.

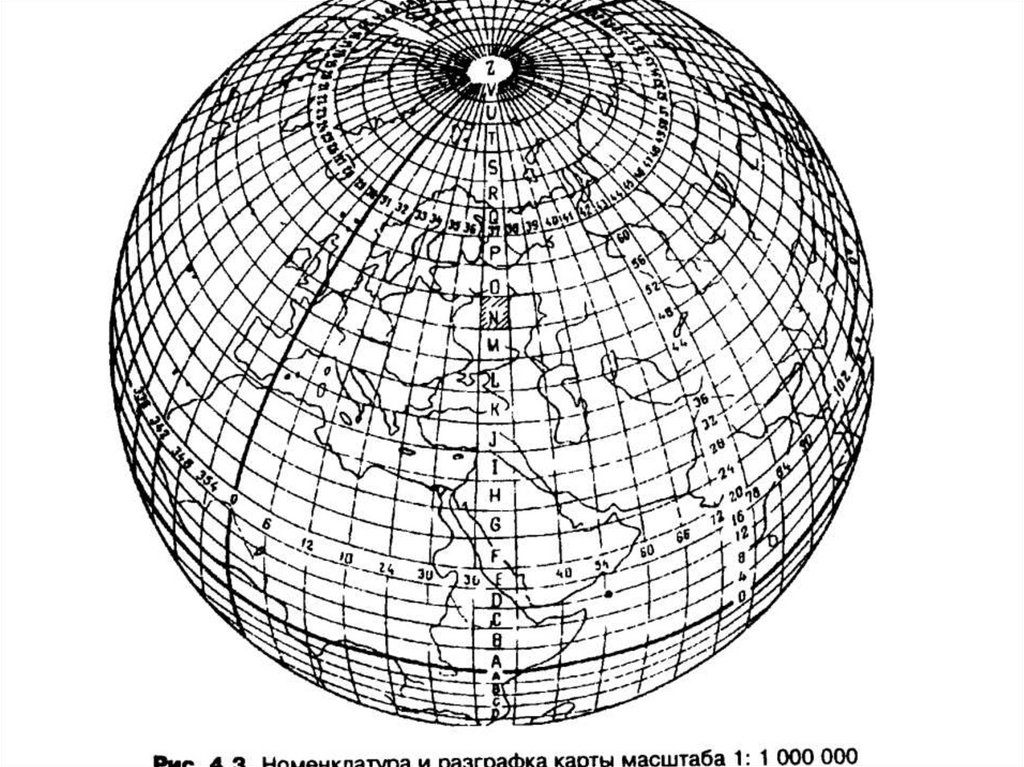

РАЗГРАФКА И НОМЕНКЛАТУРА
ТОПОГРАФИЧЕСКИХ КАРТ

15.

16.

17.

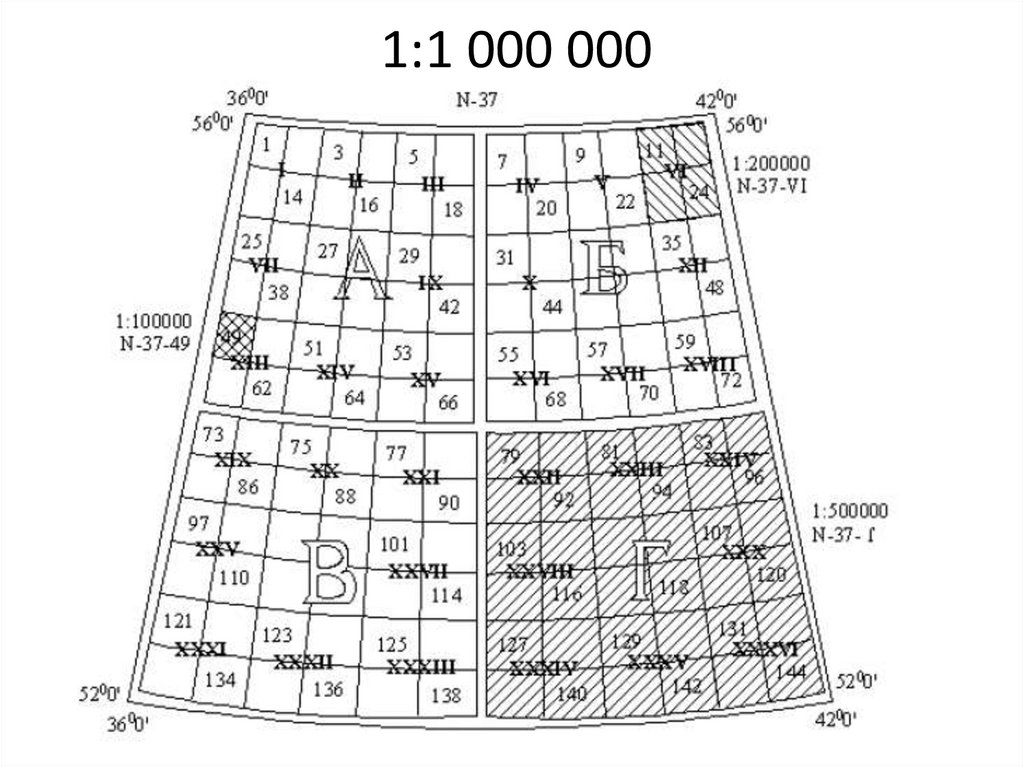

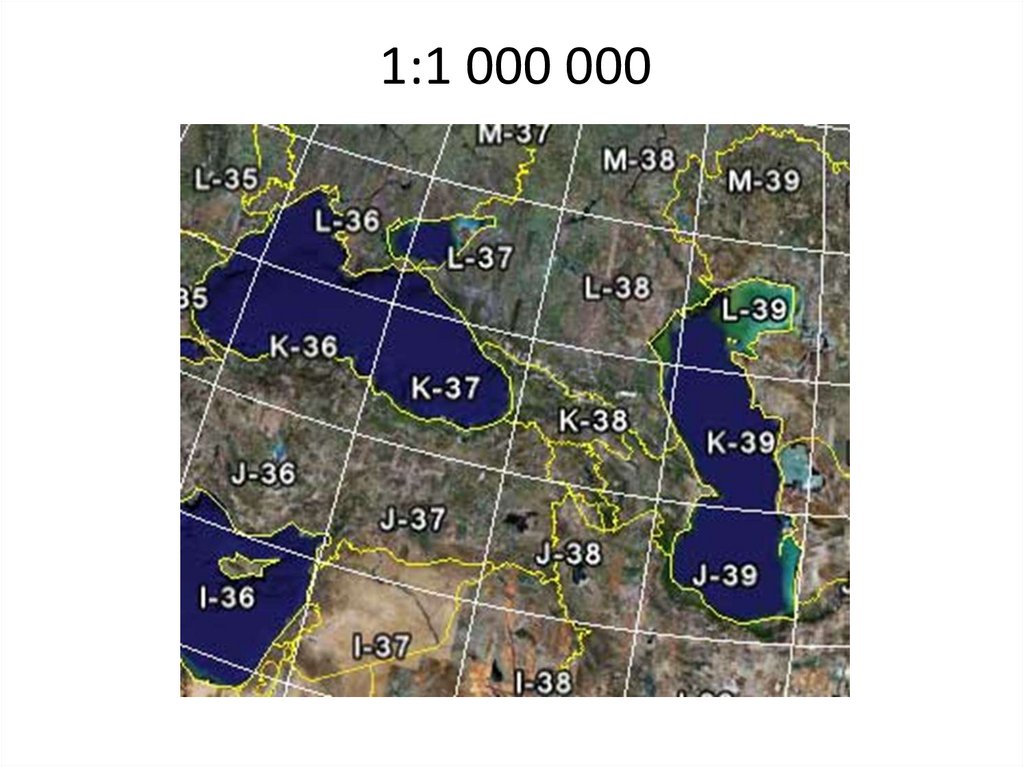

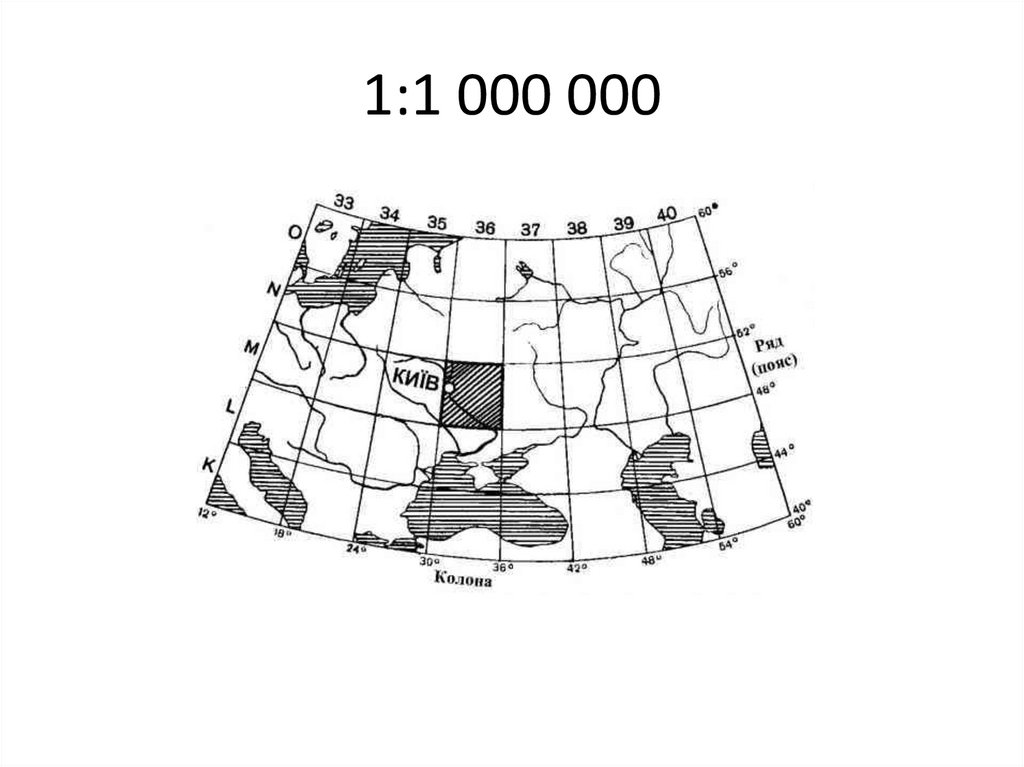

1:1 000 000

18.

1:1 000 000

19.

1:1 000 000

20.

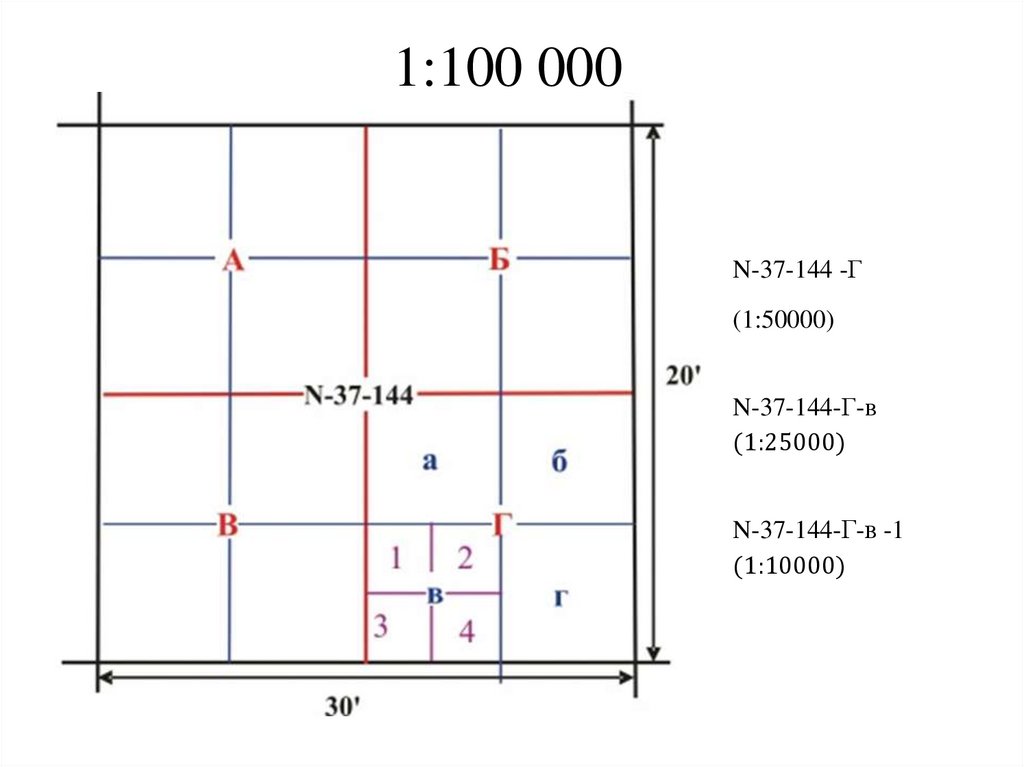

1:100 000
N-37-144 -Г
(1:50000)
N-37-144-Г-в
(1:25000)
N-37-144-Г-в -1
(1:10000)

21.

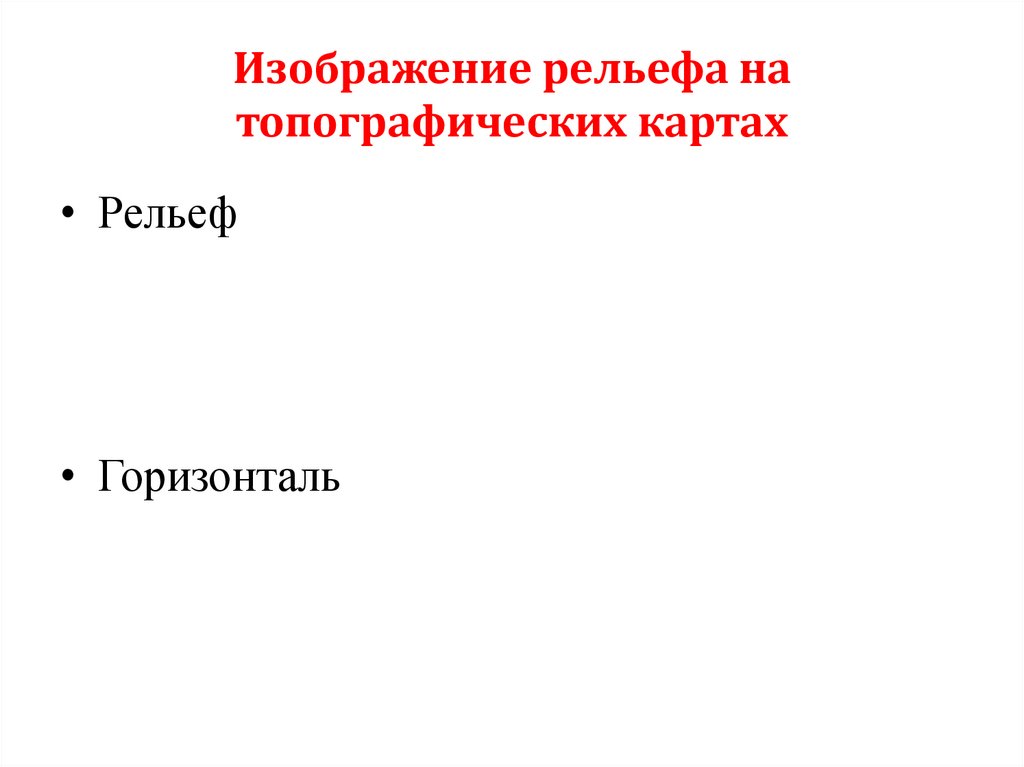

Изображение рельефа на
топографических картах
• Рельеф
• Горизонталь

22.

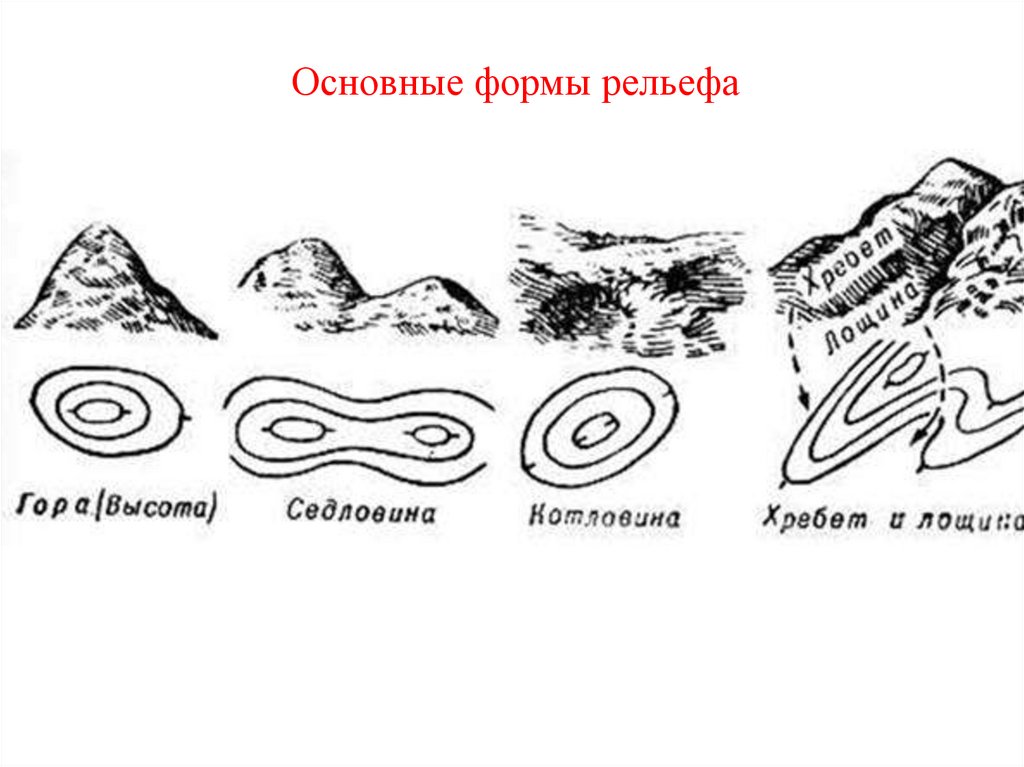

Изображение рельефа горизонталями

23.

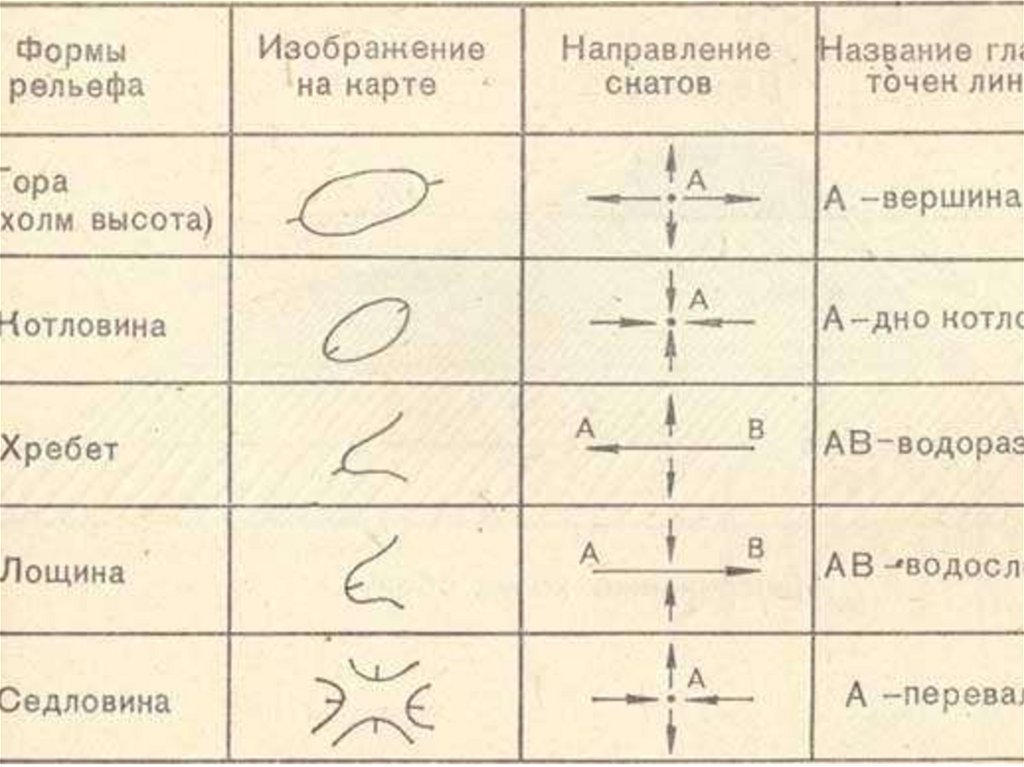

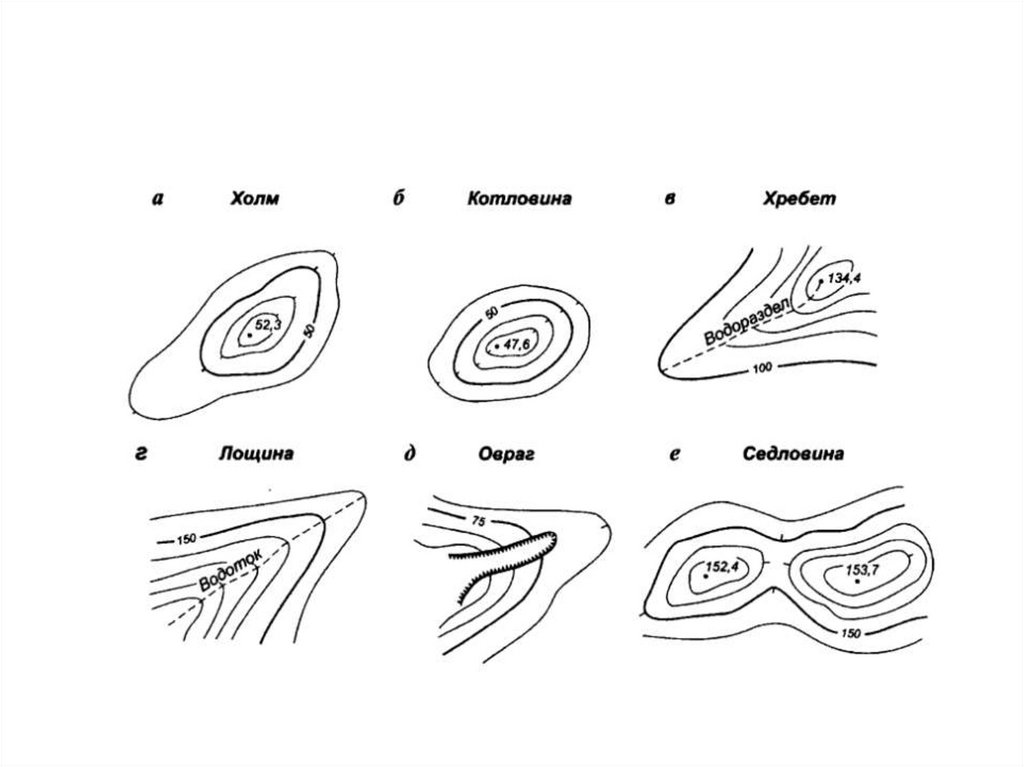

Основные формы рельефа
