Параллельное соединение проводников

1.

Тема:
«Параллельное соединение проводников»

2.

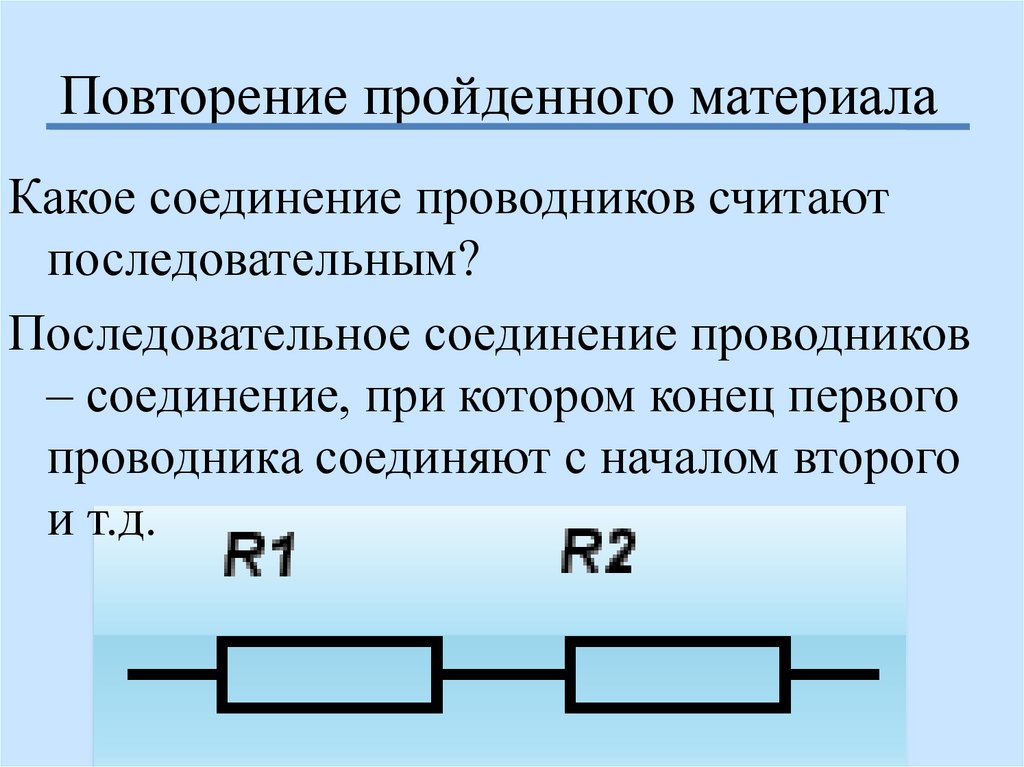

Повторение пройденного материала
Какое соединение проводников считают
последовательным?
Последовательное соединение проводников
– соединение, при котором конец первого
проводника соединяют с началом второго
и т.д.

3.

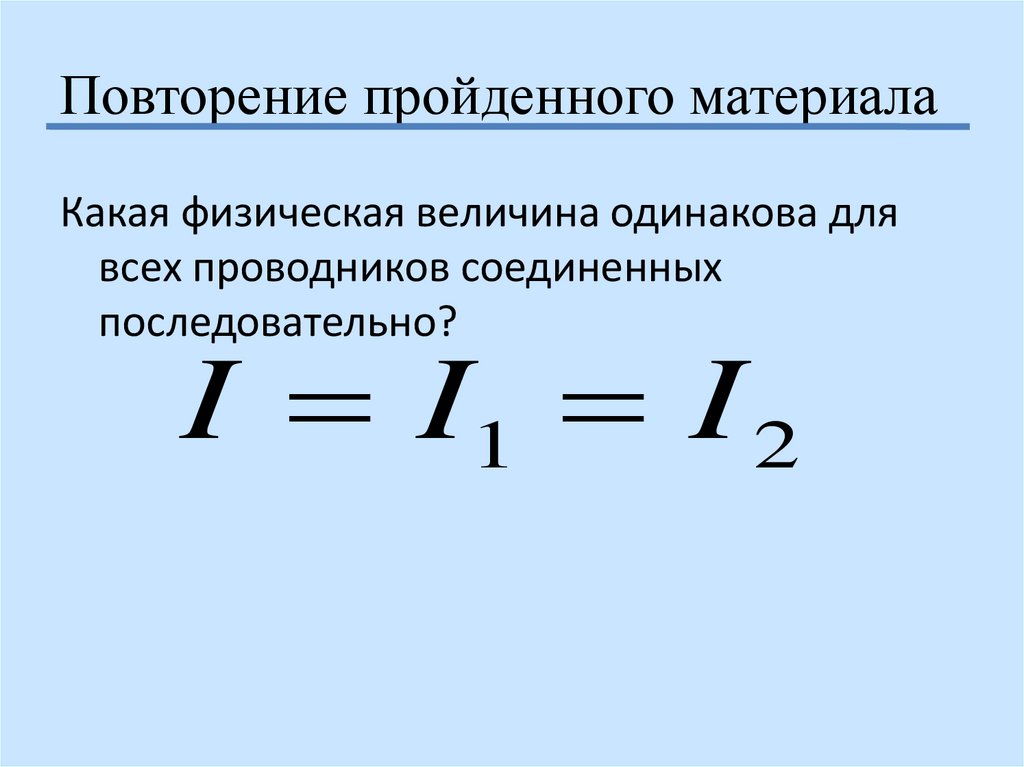

Повторение пройденного материала
Какая физическая величина одинакова для
всех проводников соединенных
последовательно?
I I1 I 2

4.

Повторение пройденного материала

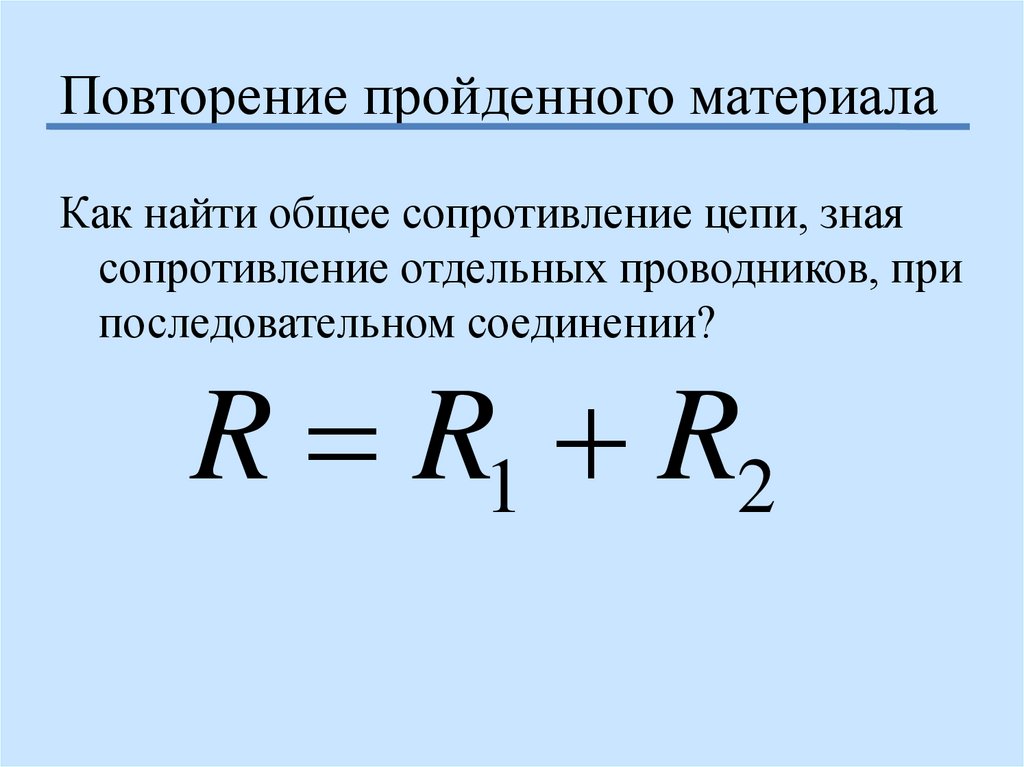

Как найти общее сопротивление цепи, зная
сопротивление отдельных проводников, при
последовательном соединении?
R R1 R2

5.

Повторение пройденного материала

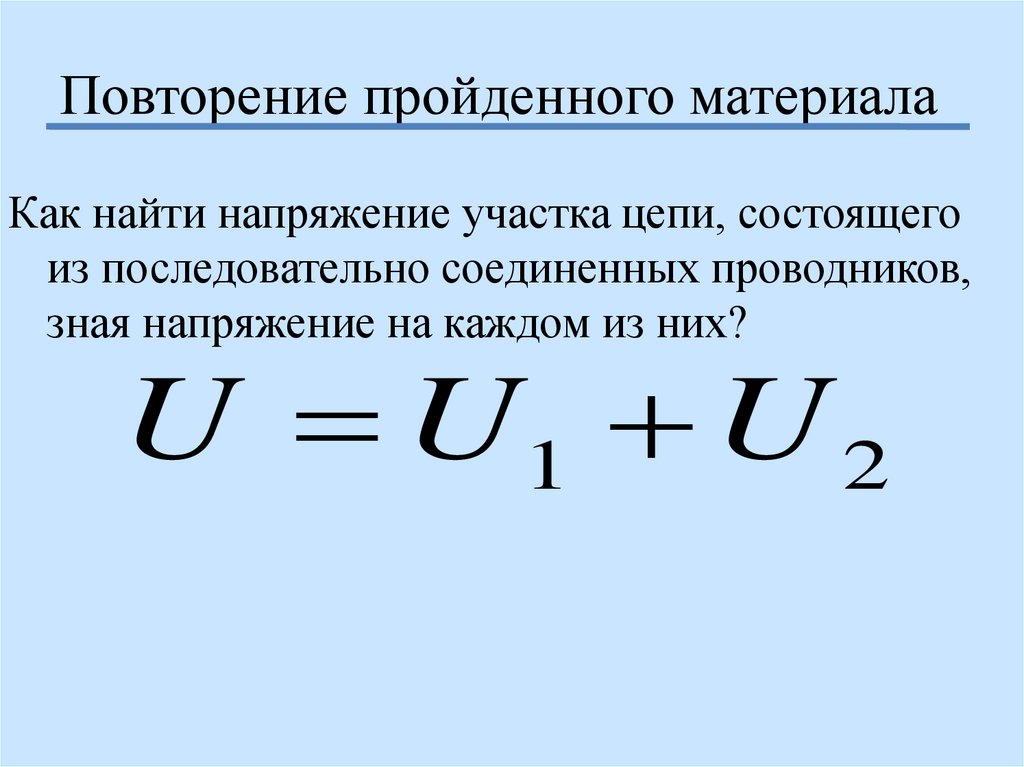

Как найти напряжение участка цепи, состоящего
из последовательно соединенных проводников,
зная напряжение на каждом из них?
U U1 U 2

6.

Проверочная работа
карточки

7.

Параллельное соединение
проводников

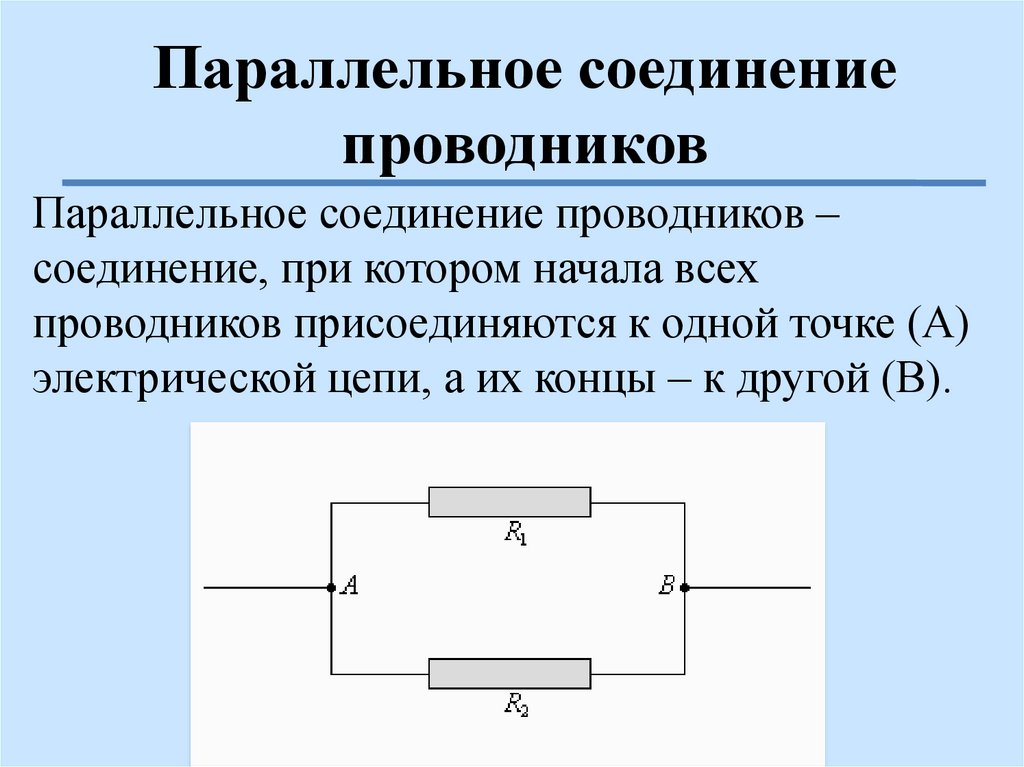

Параллельное соединение проводников –
соединение, при котором начала всех
проводников присоединяются к одной точке (А)
электрической цепи, а их концы – к другой (В).

8.

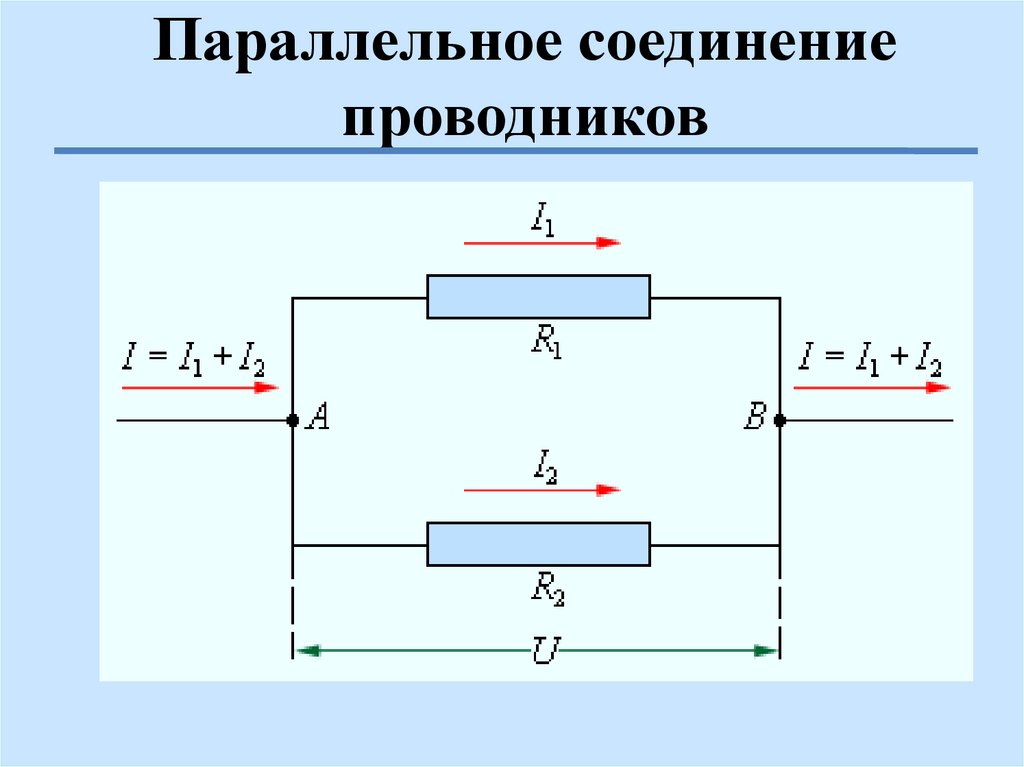

Параллельное соединение
проводников

9.

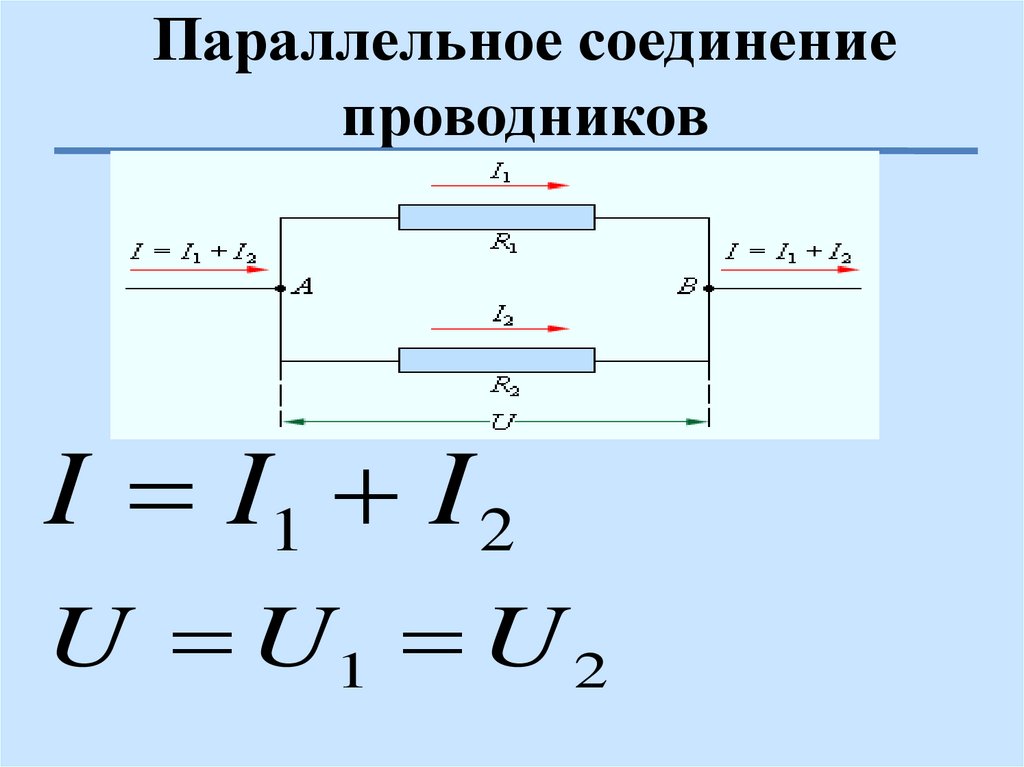

Параллельное соединение
проводников
I I1 I 2
U U1 U 2

10.

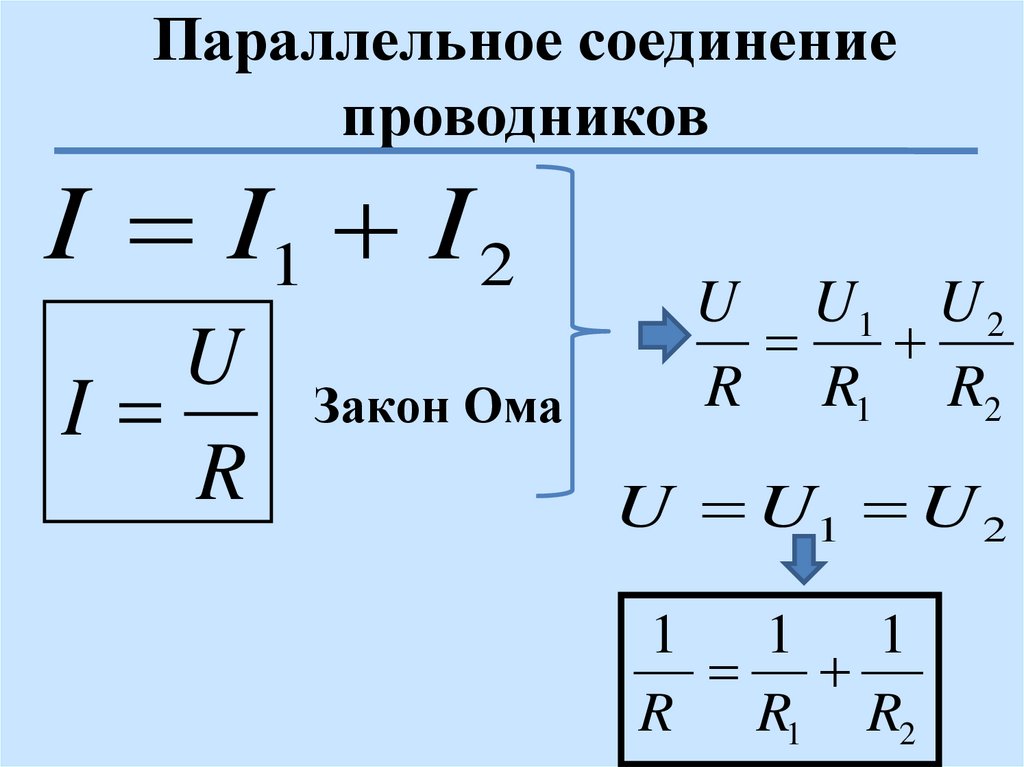

Параллельное соединение
проводников
I I1 I 2
U
I
R
Закон Ома
U U1 U 2
R R1 R2
U U1 U 2
1
1
1
R R1 R2

11.

Ответь на вопросы
Какое соединение проводников называется
параллельным?
Что можно сказать о напряжениях на разных
участках таких цепей?

12.

Ответь на вопросы
В цепь включены
параллельно три
одинаковых
сопротивления.
Каково
сопротивление
каждого из них?

13.

Ответь на вопросы

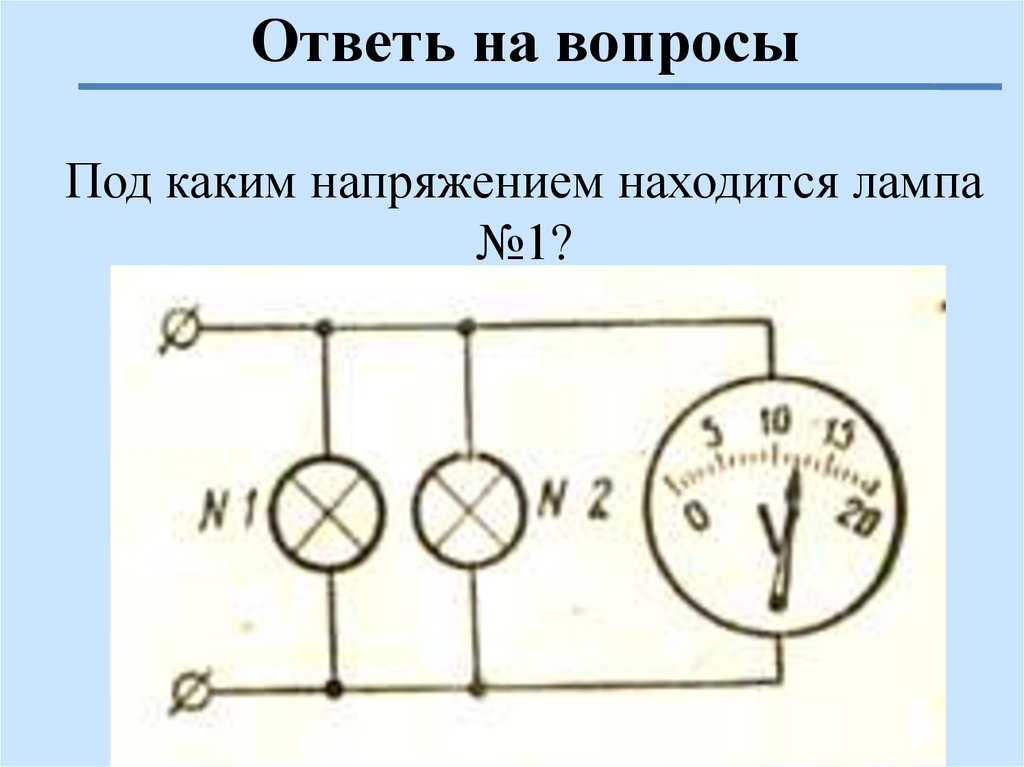

Под каким напряжением находится лампа
№1?

14.

Ответь на вопросы
Какая из цепей имеет наибольшее, а какая наименьшее сопротивление, если лампы
одинаковые?

15.

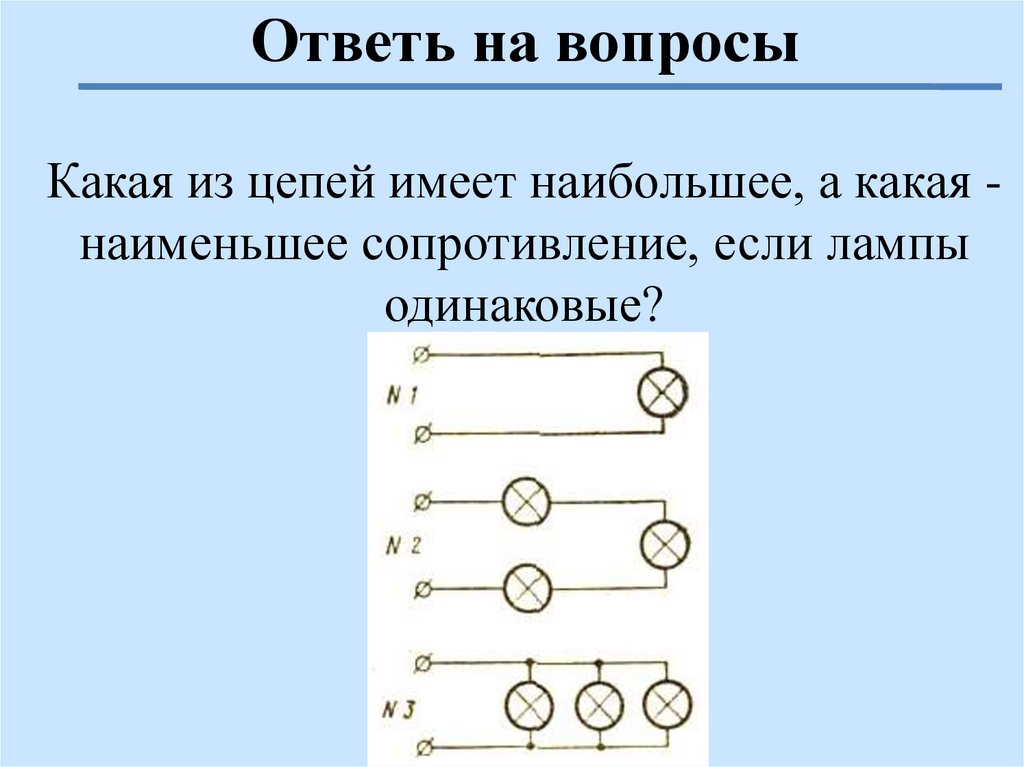

Ответь на вопросы
Какая из цепей имеет наибольшее, а какая наименьшее сопротивление, если лампы
одинаковые?
