Детерминированные сигналы

1.

Детерминированные
сигналы

2.

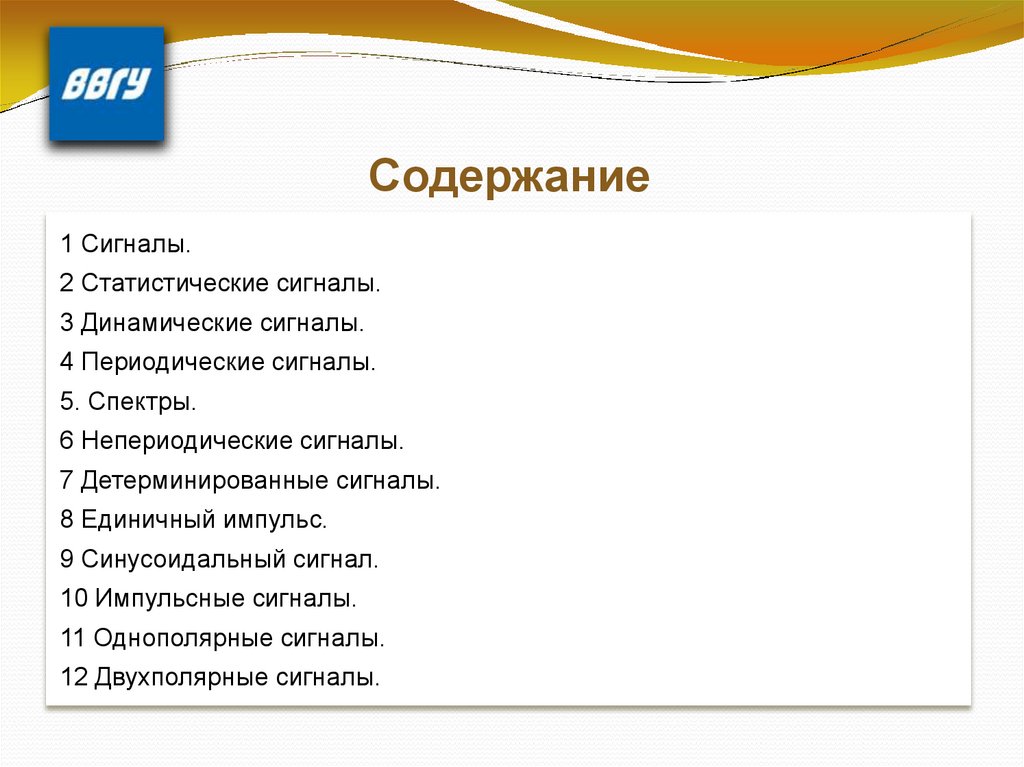

Содержание
1 Сигналы.
2 Статистические сигналы.
3 Динамические сигналы.
4 Периодические сигналы.

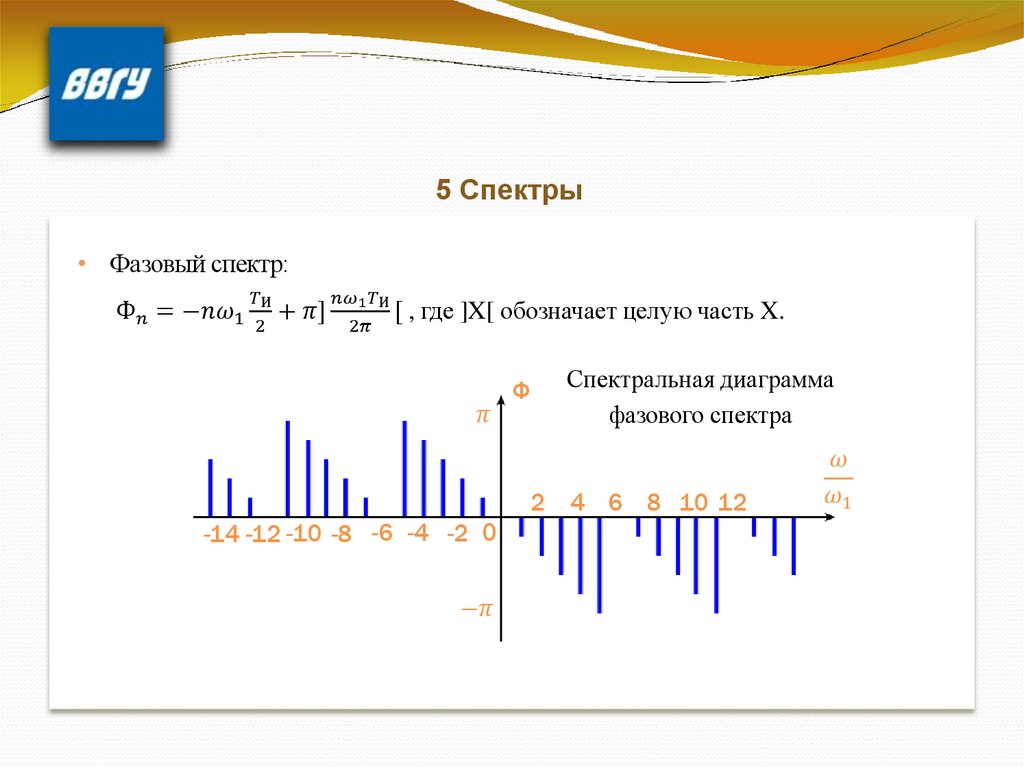

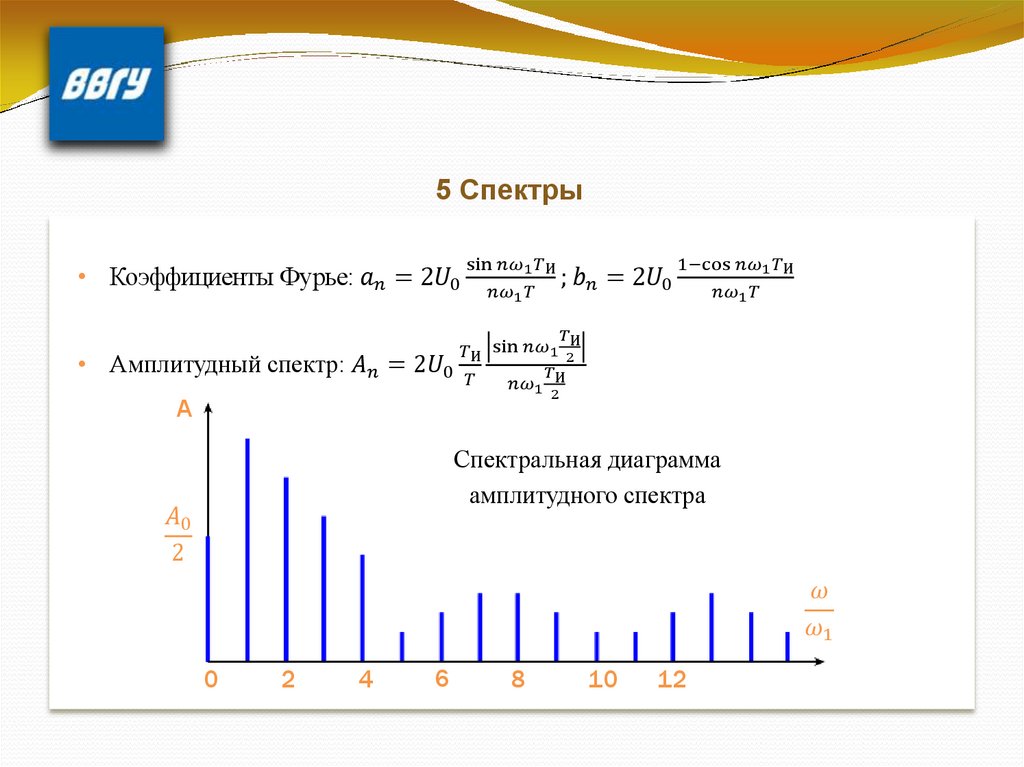

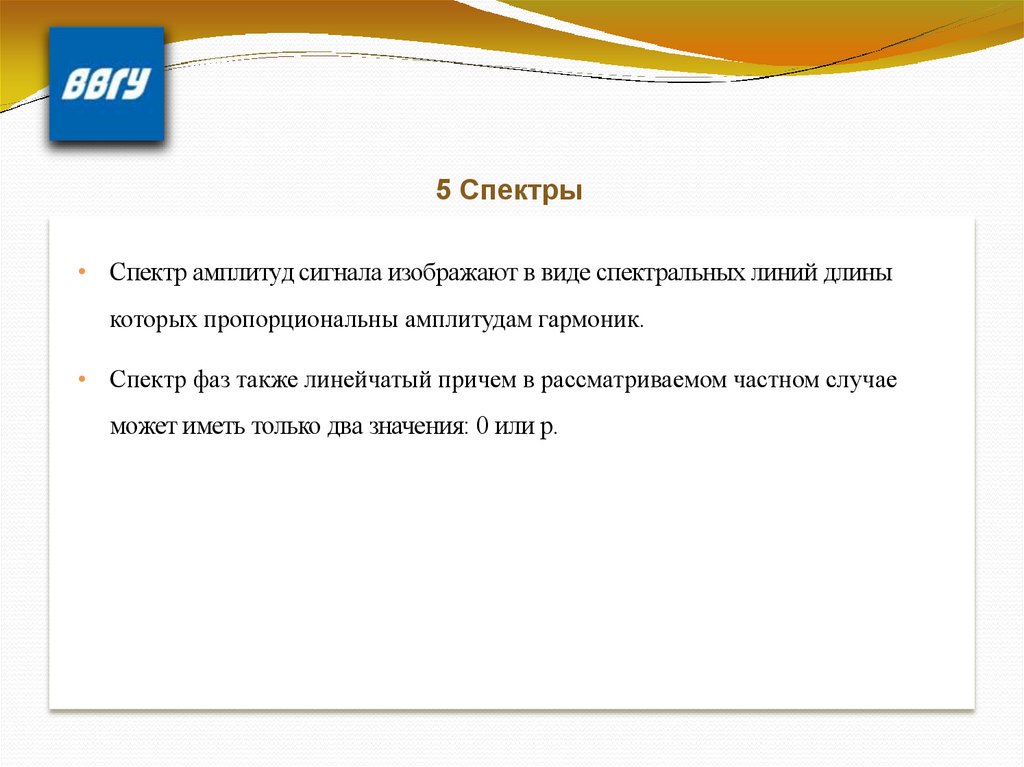

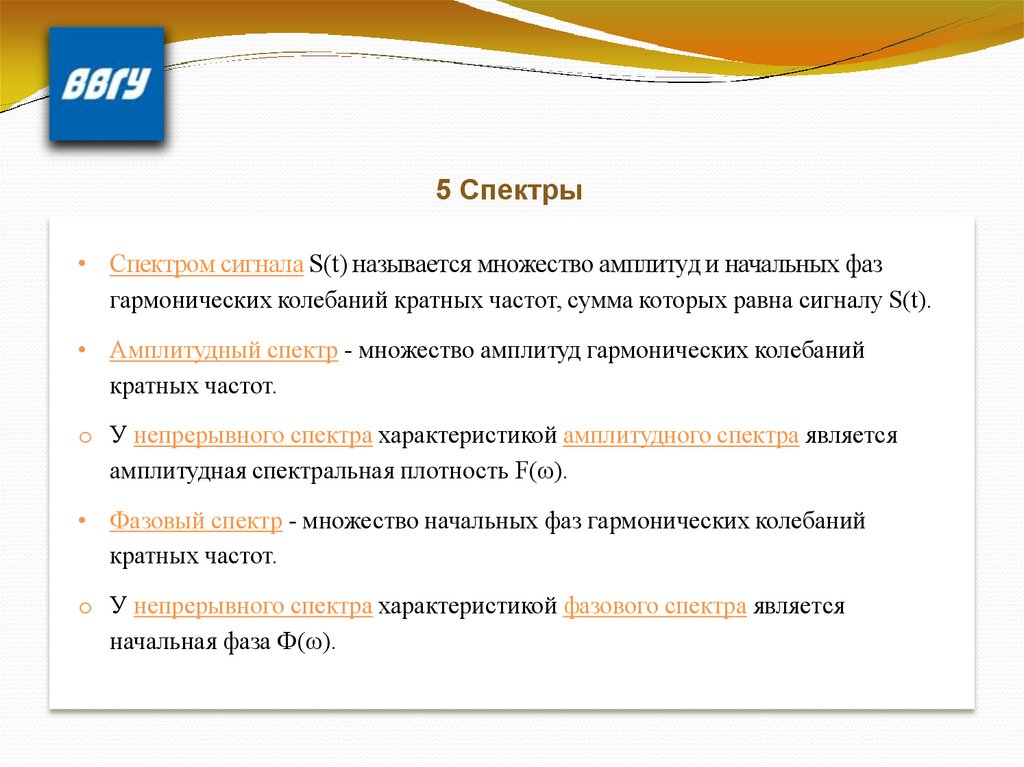

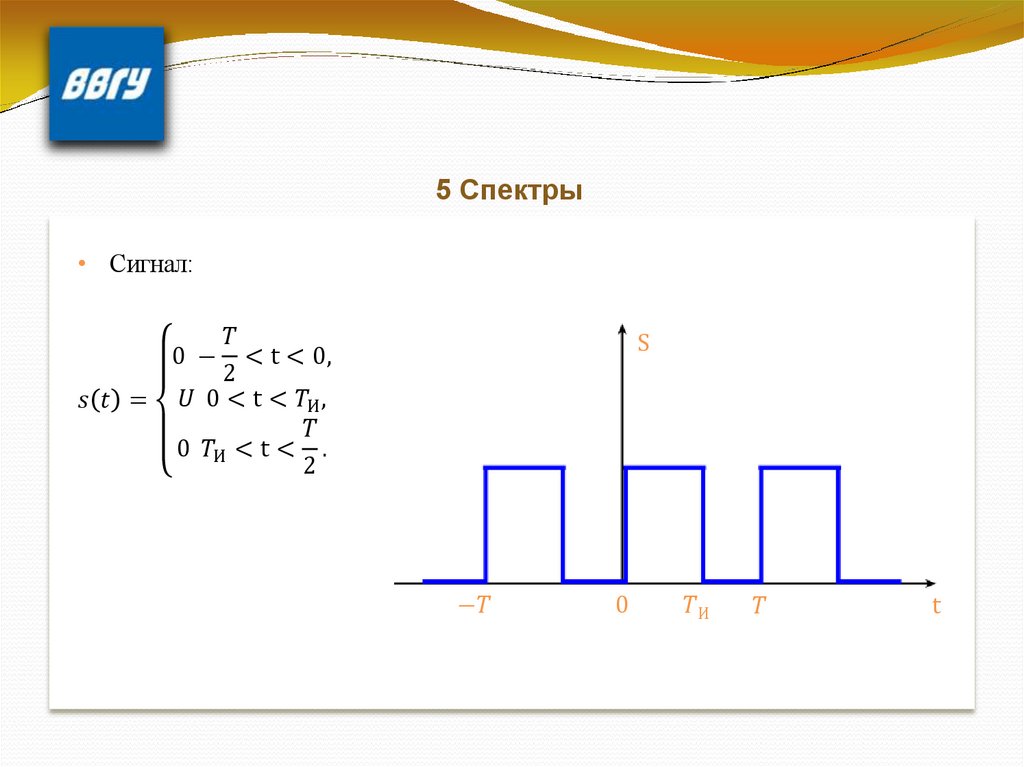

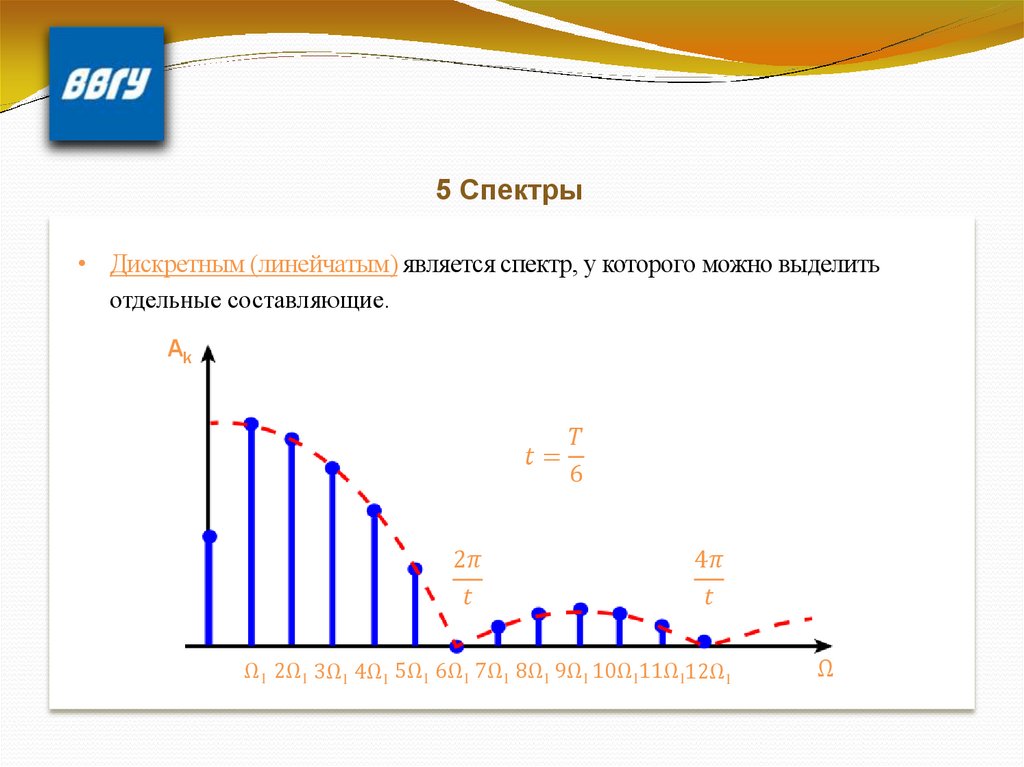

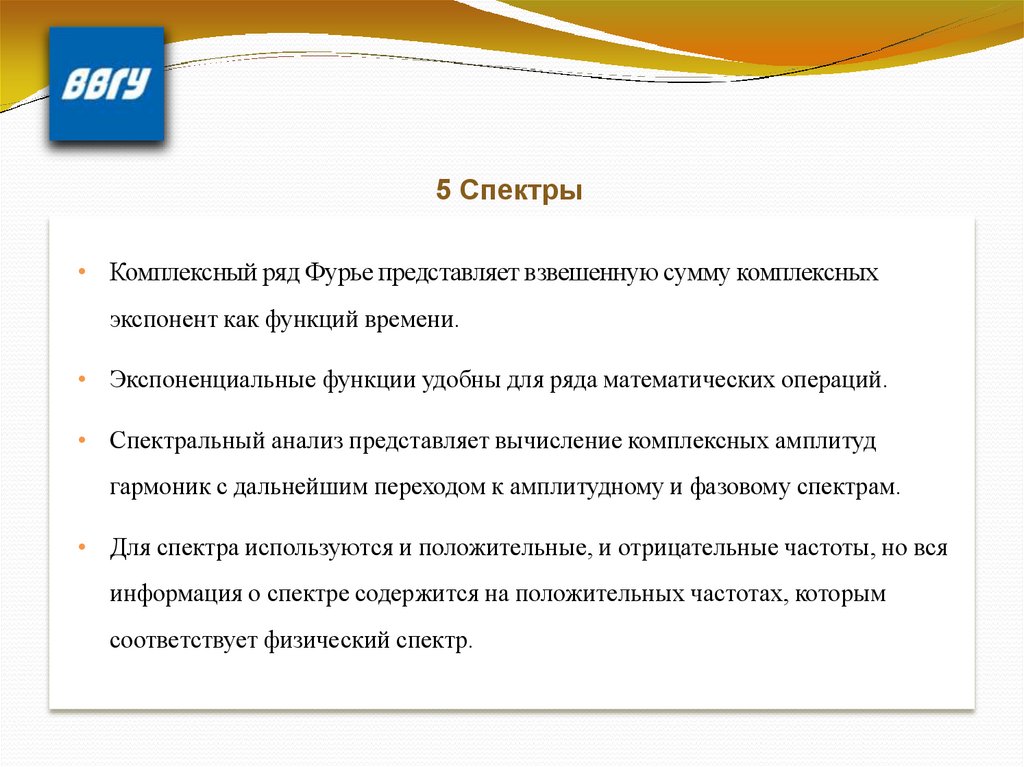

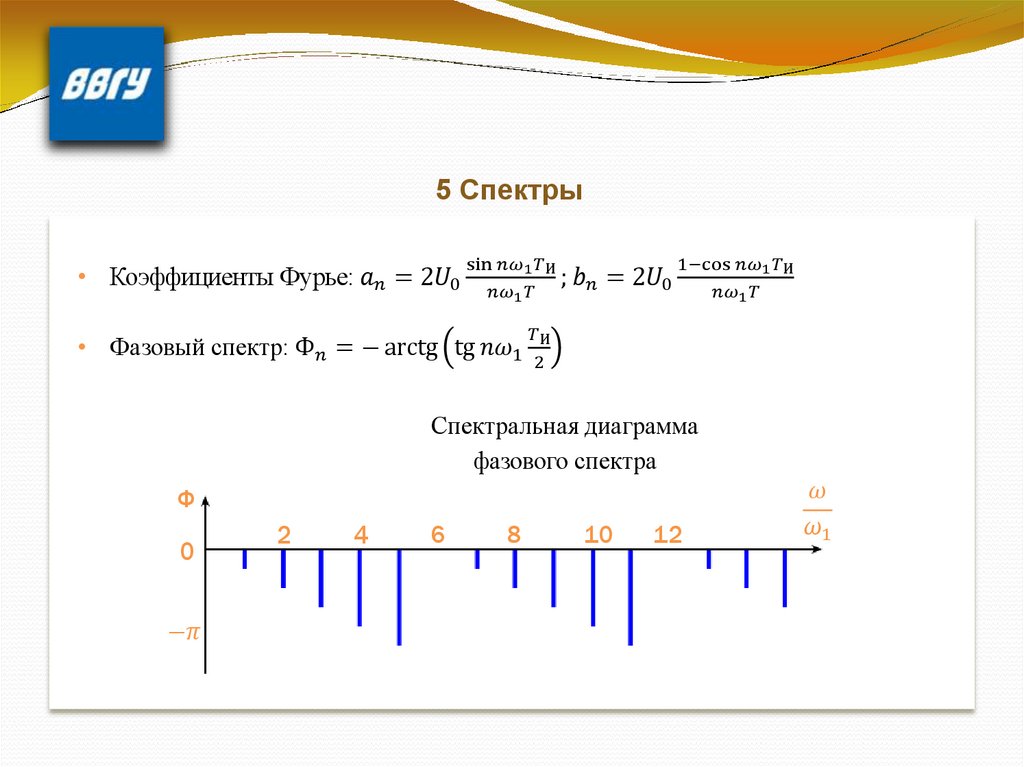

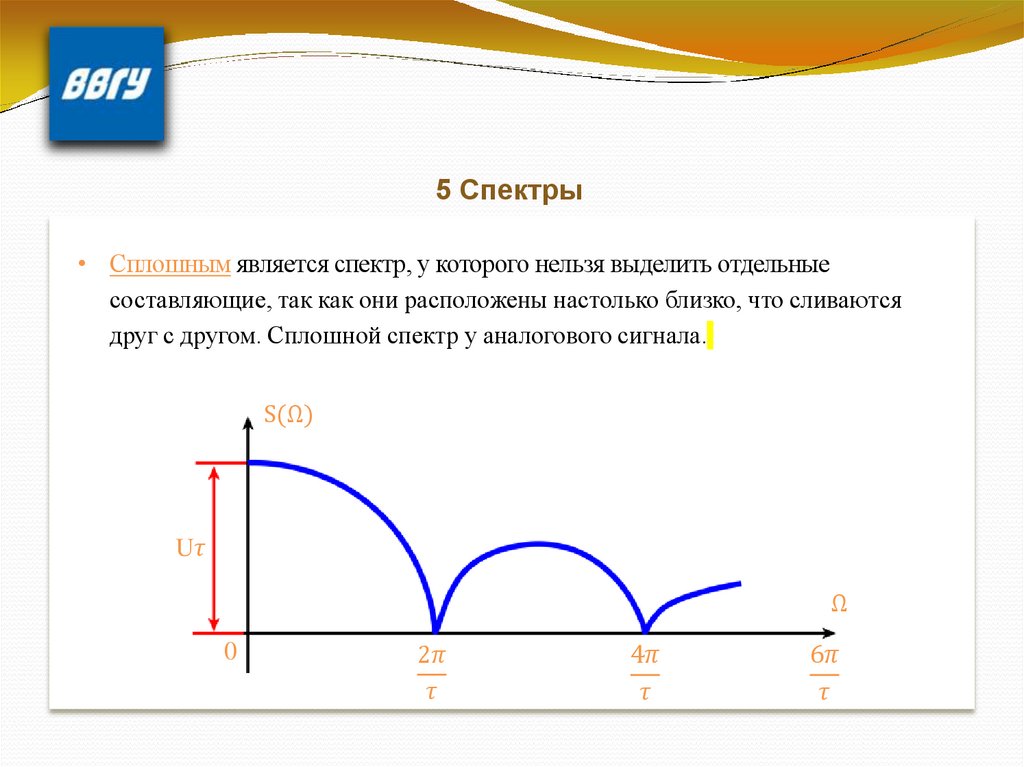

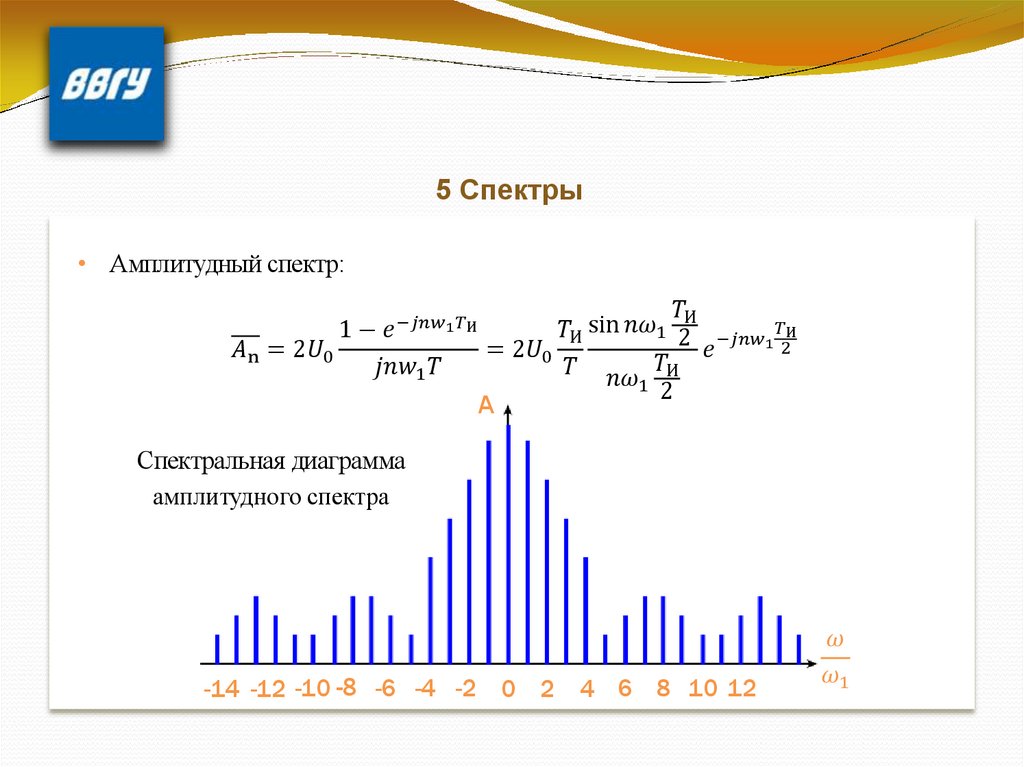

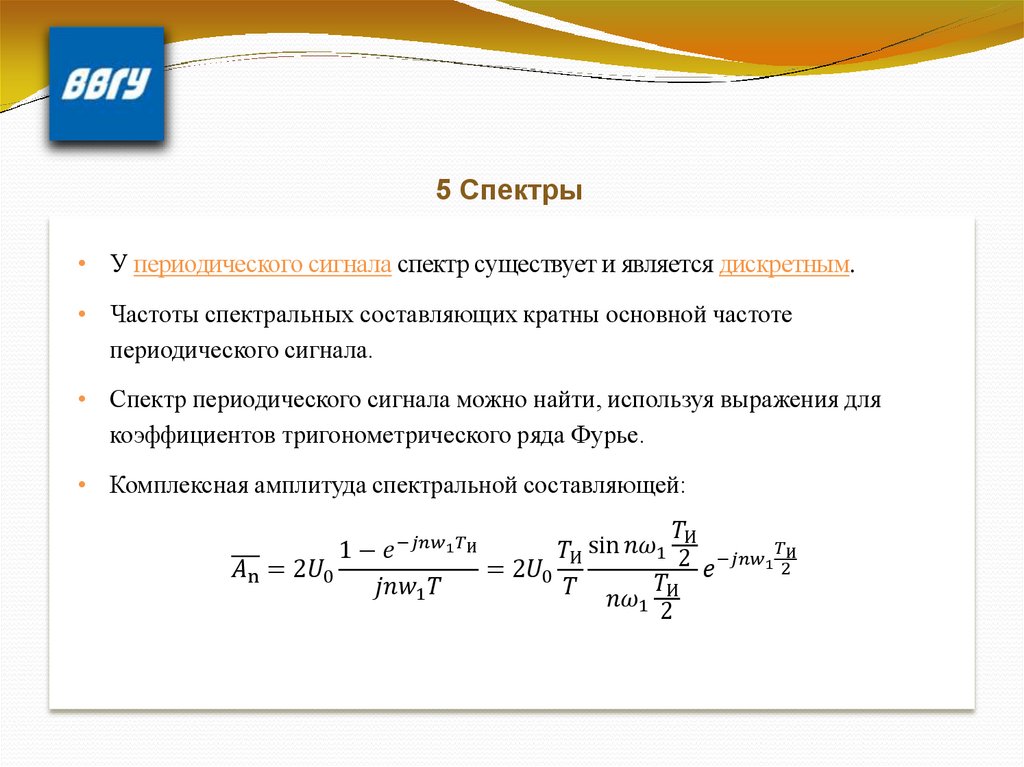

5. Спектры.

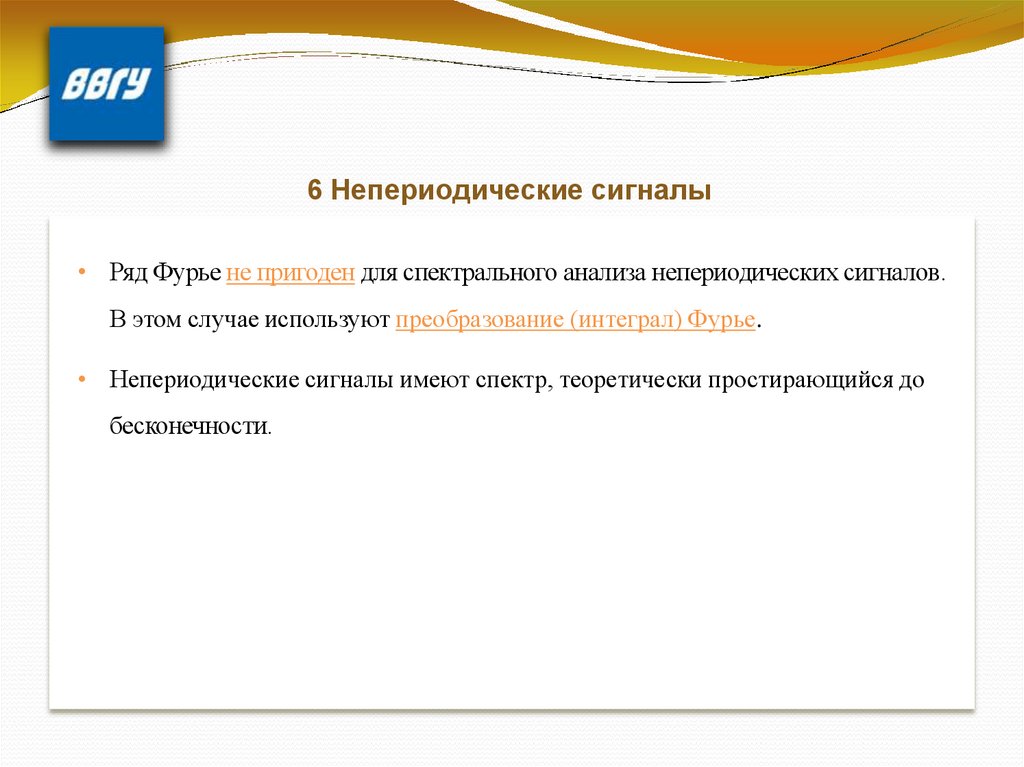

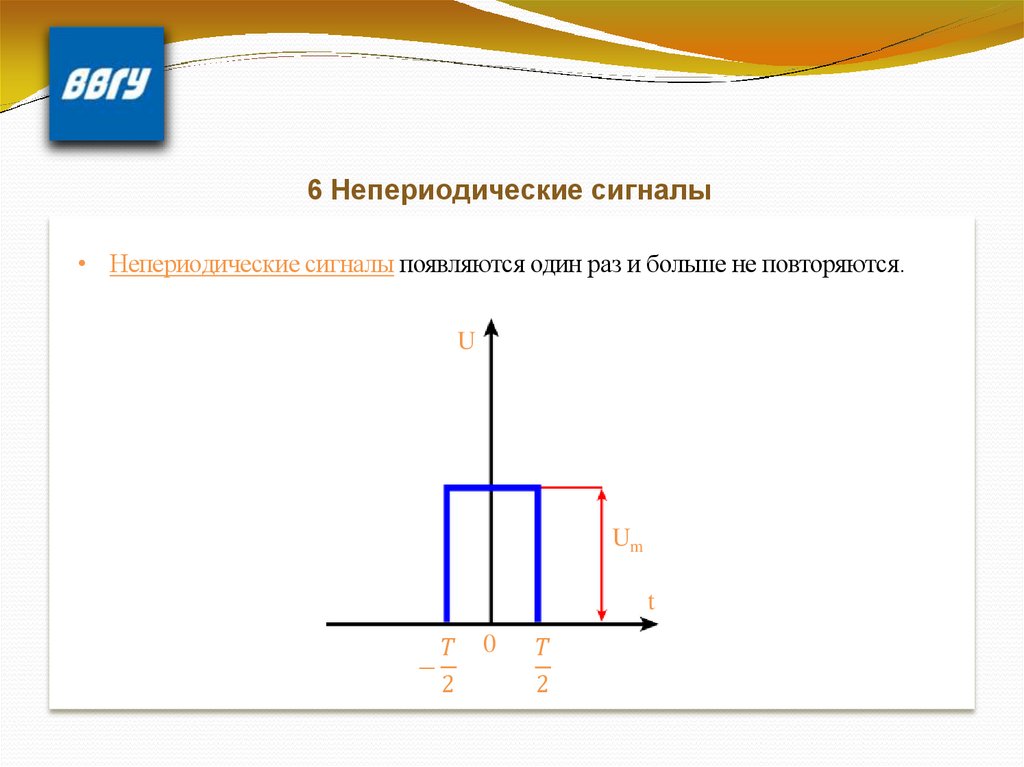

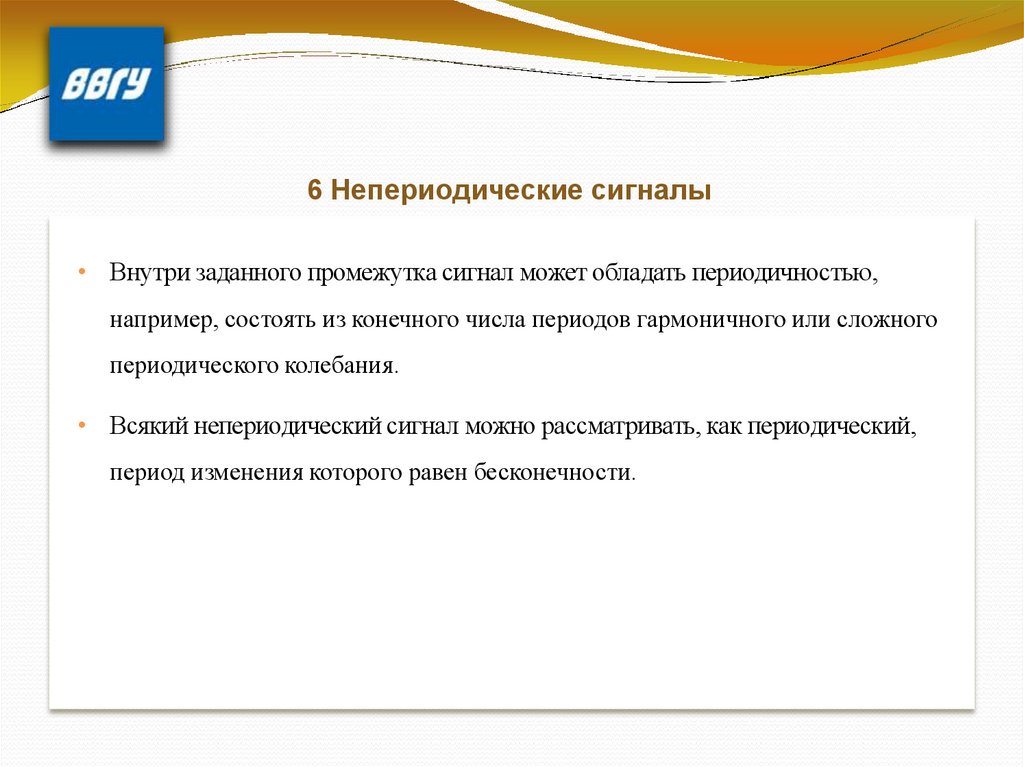

6 Непериодические сигналы.

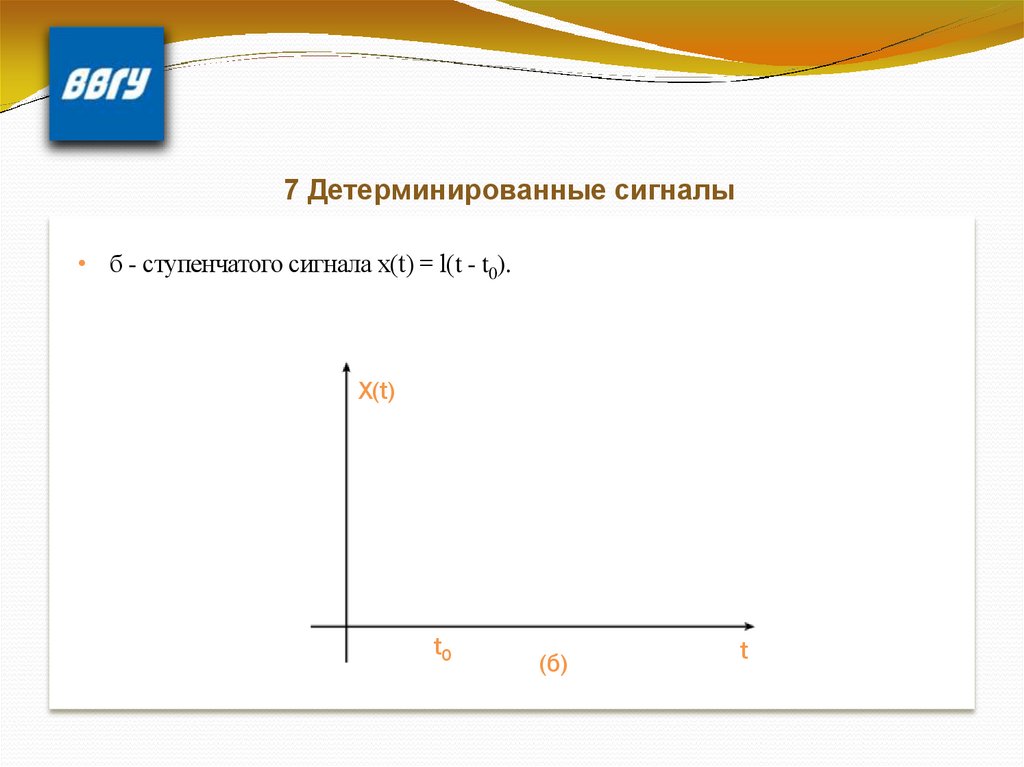

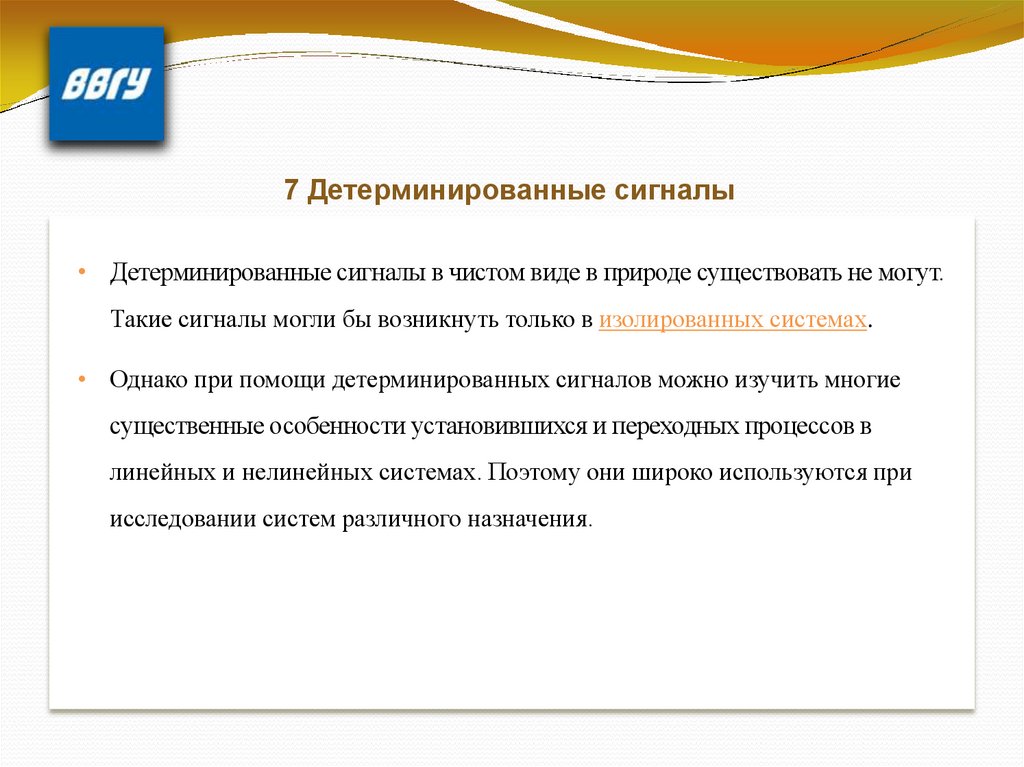

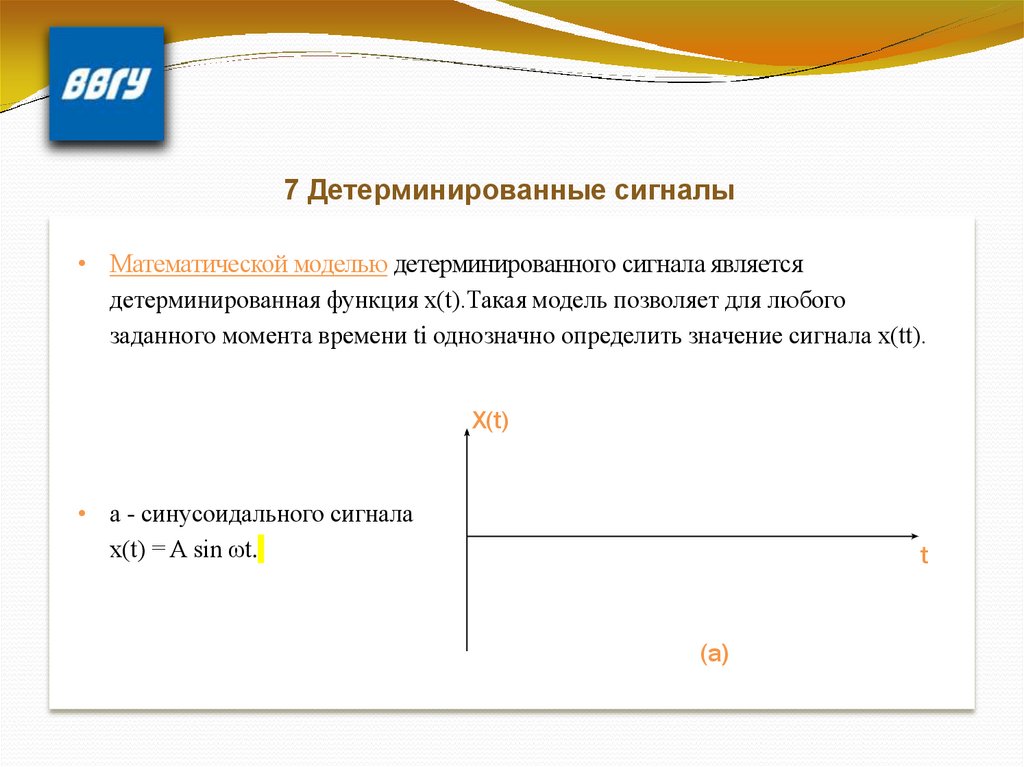

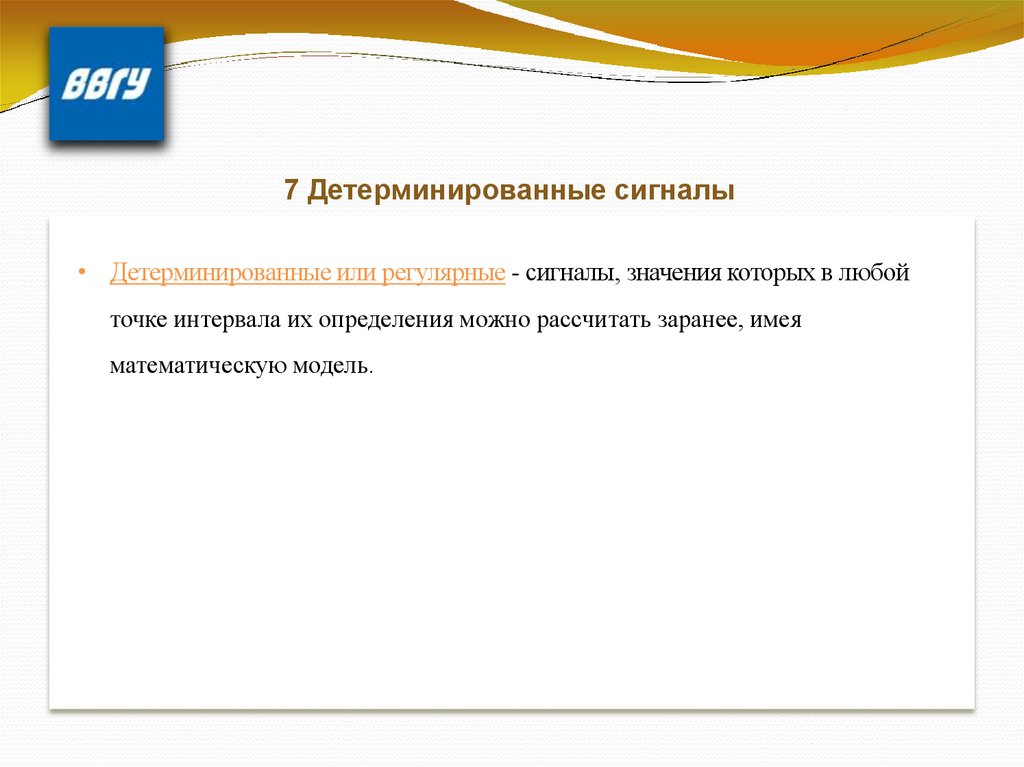

7 Детерминированные сигналы.

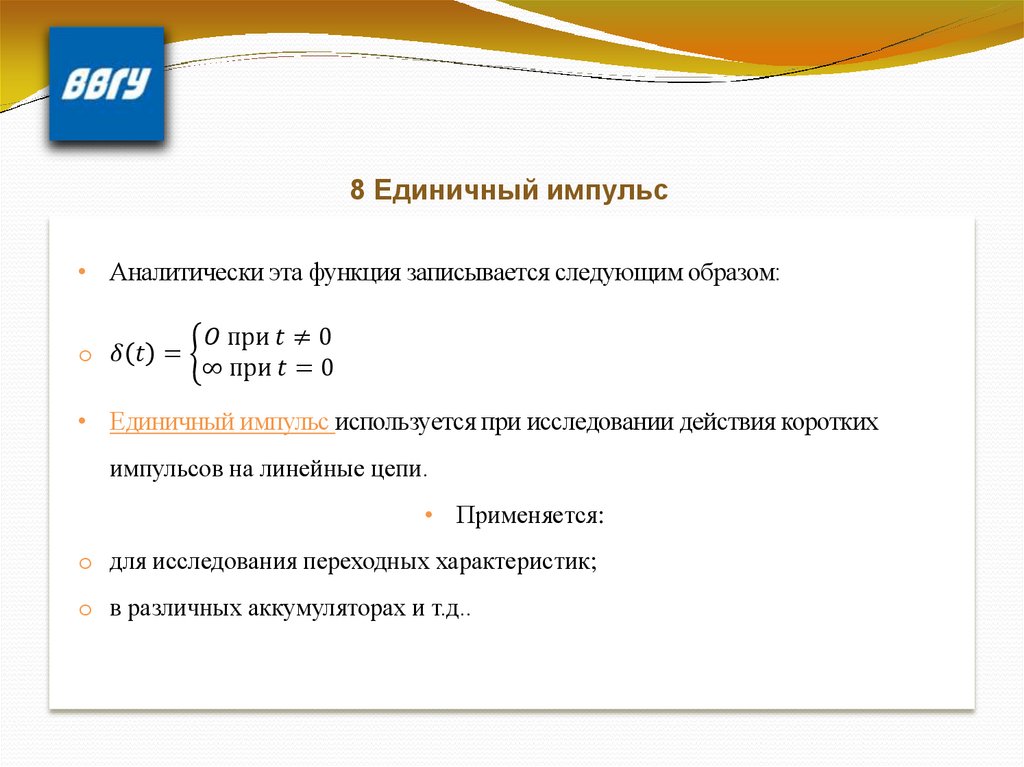

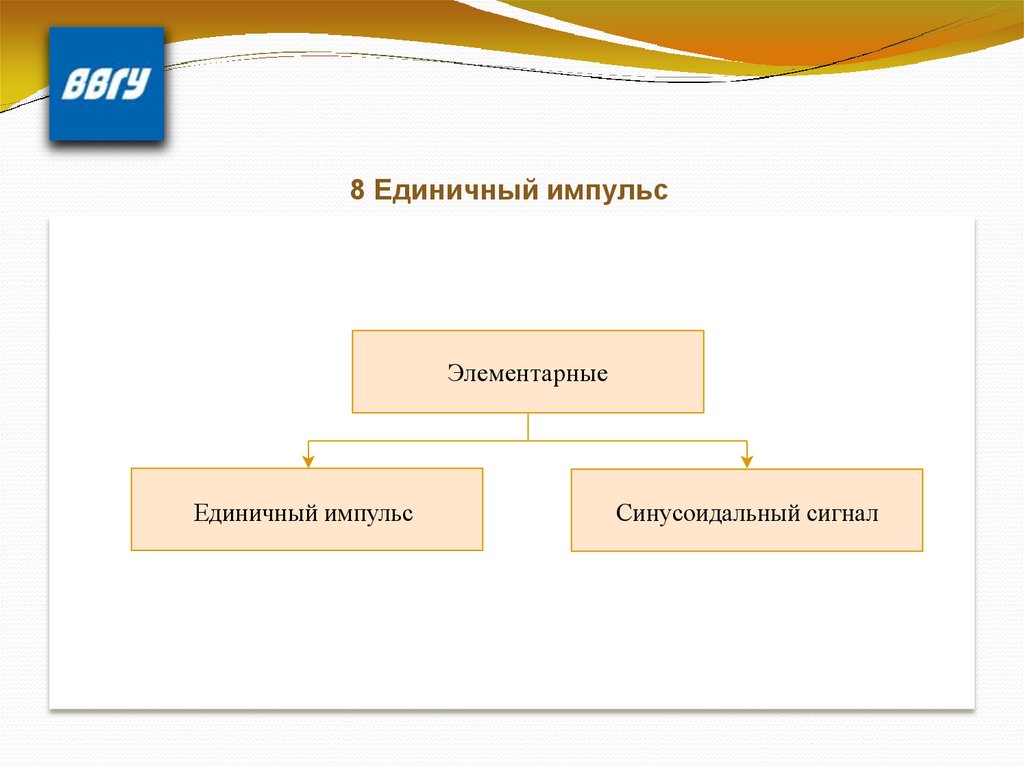

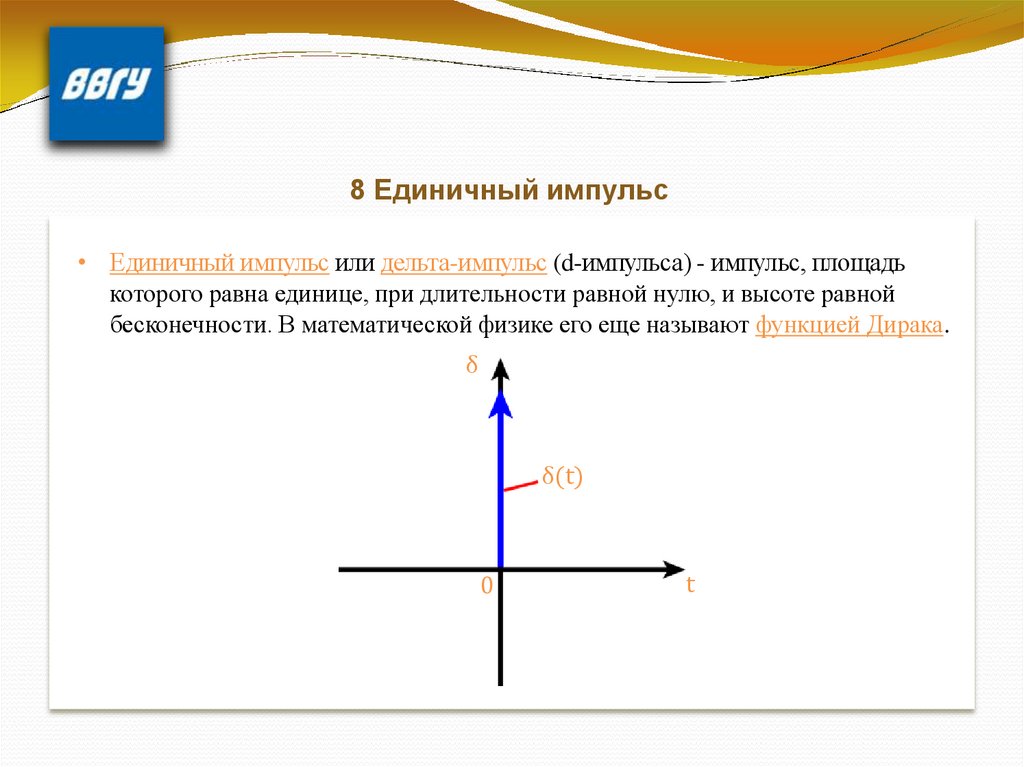

8 Единичный импульс.

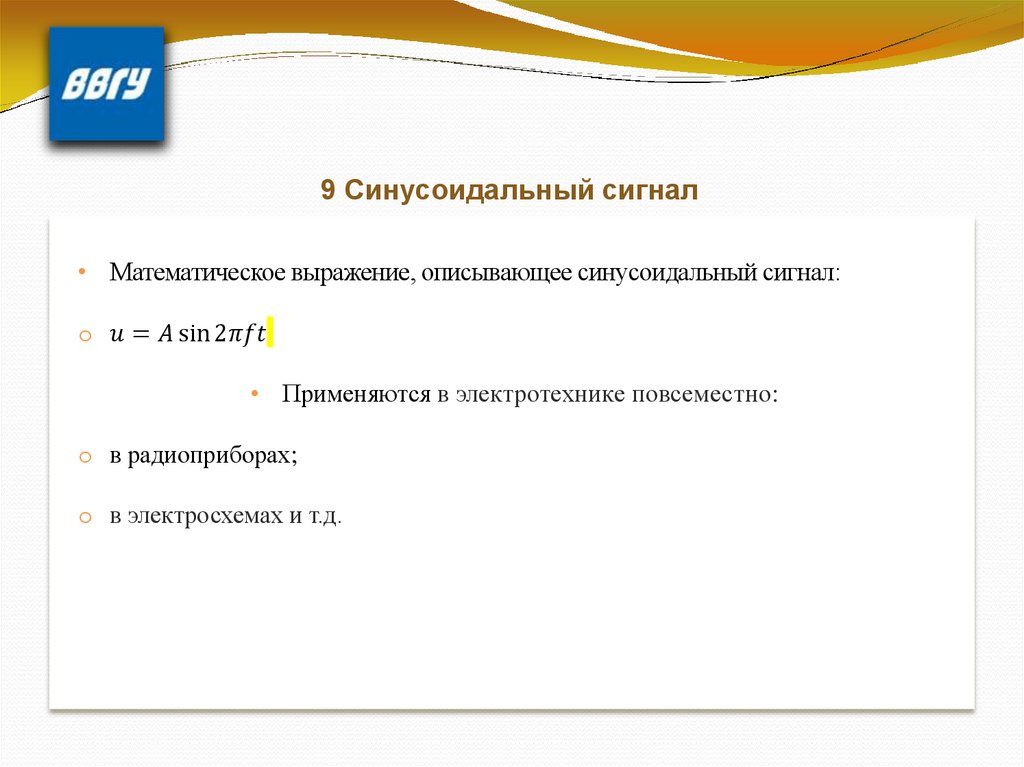

9 Синусоидальный сигнал.

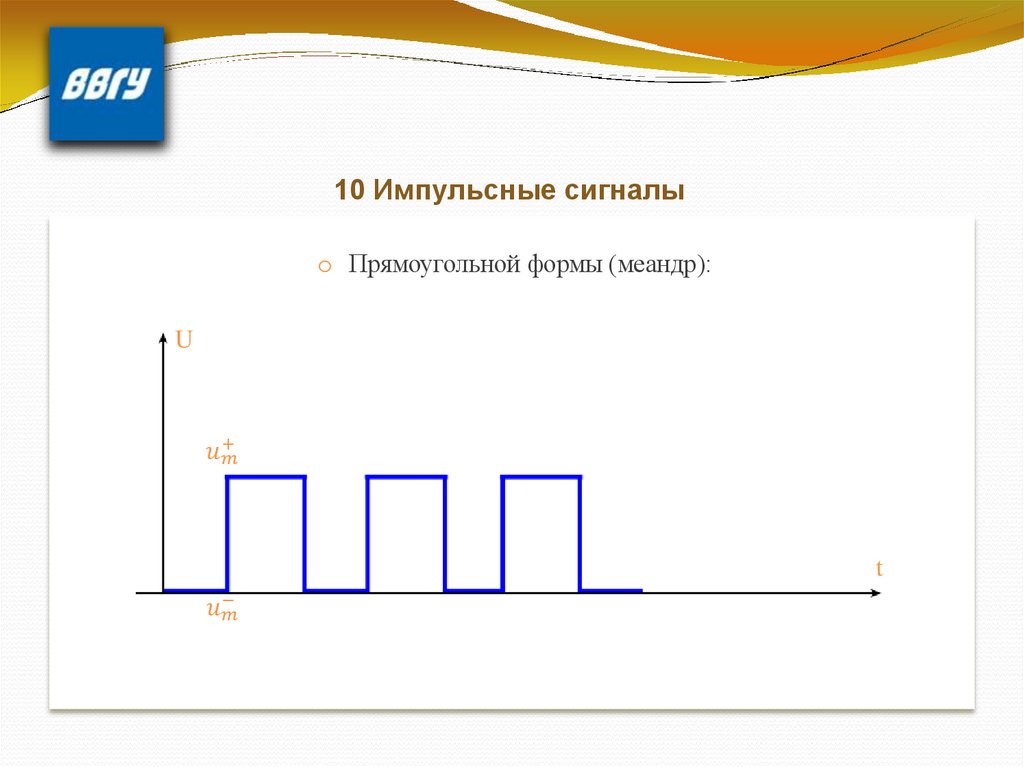

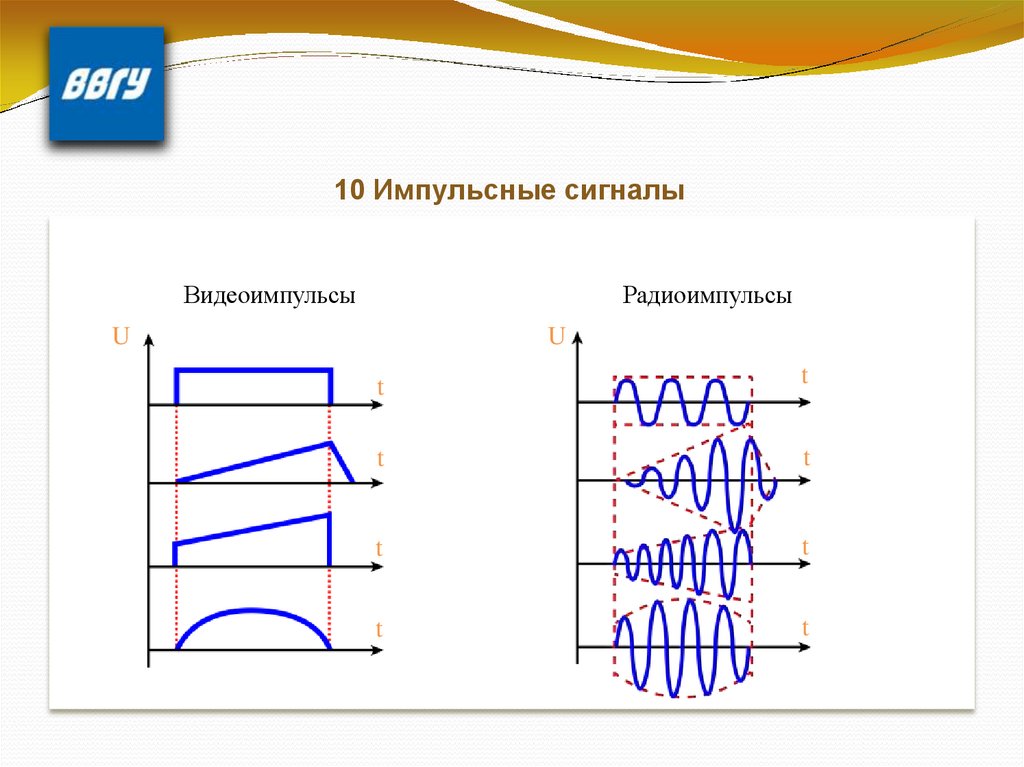

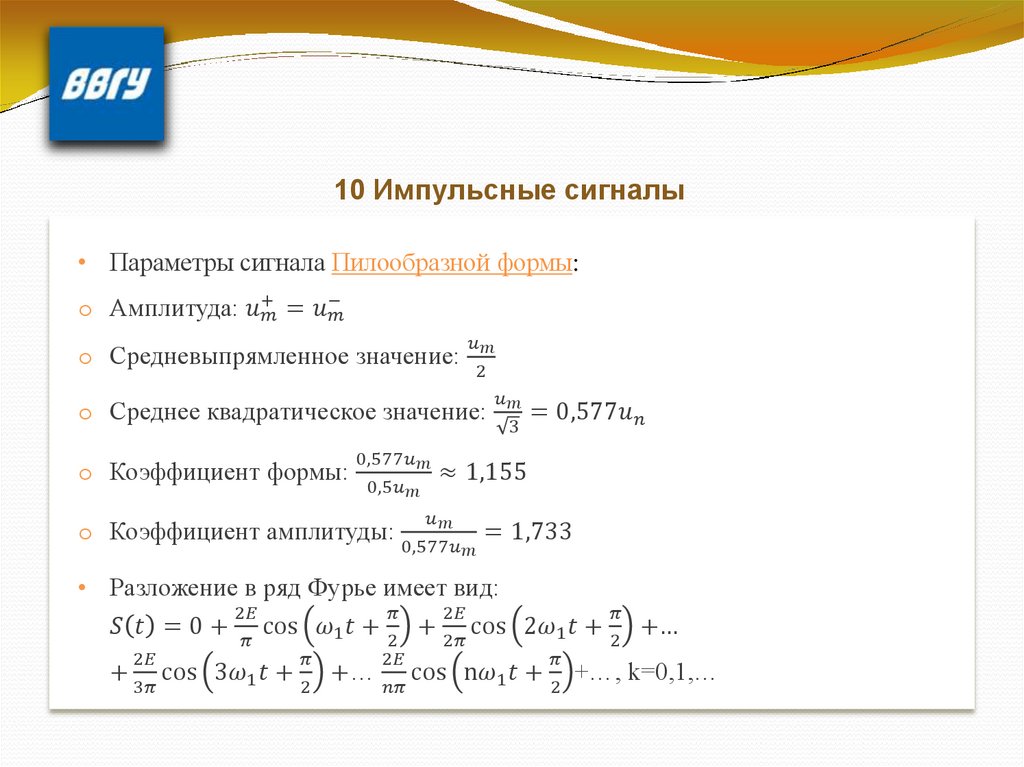

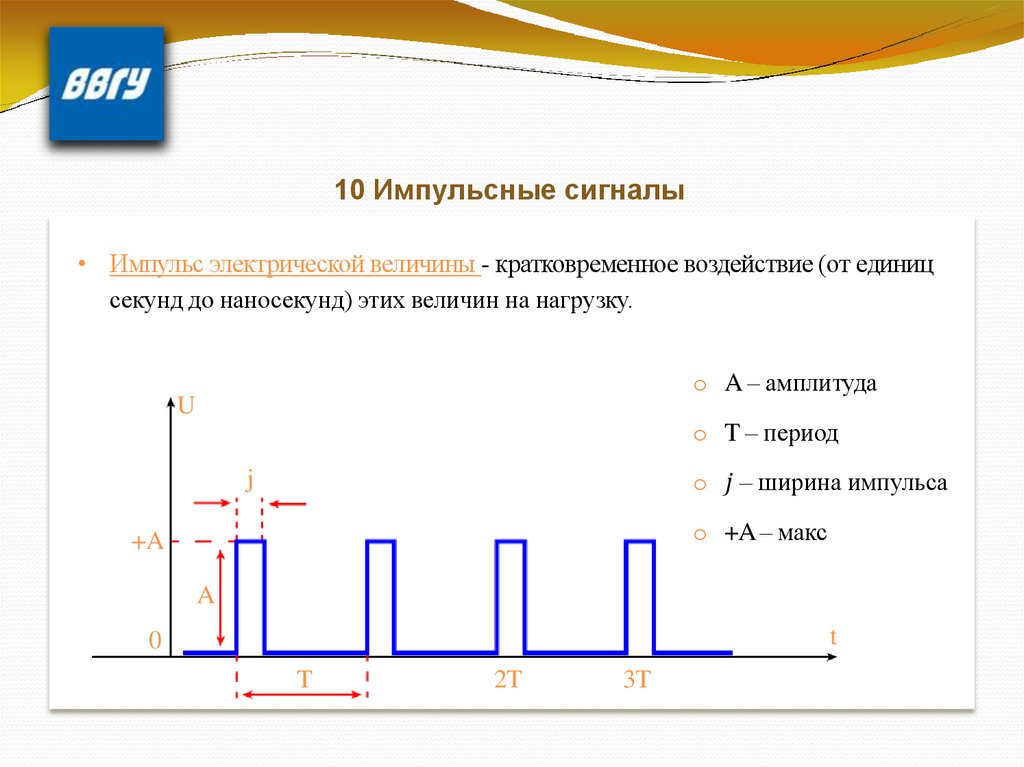

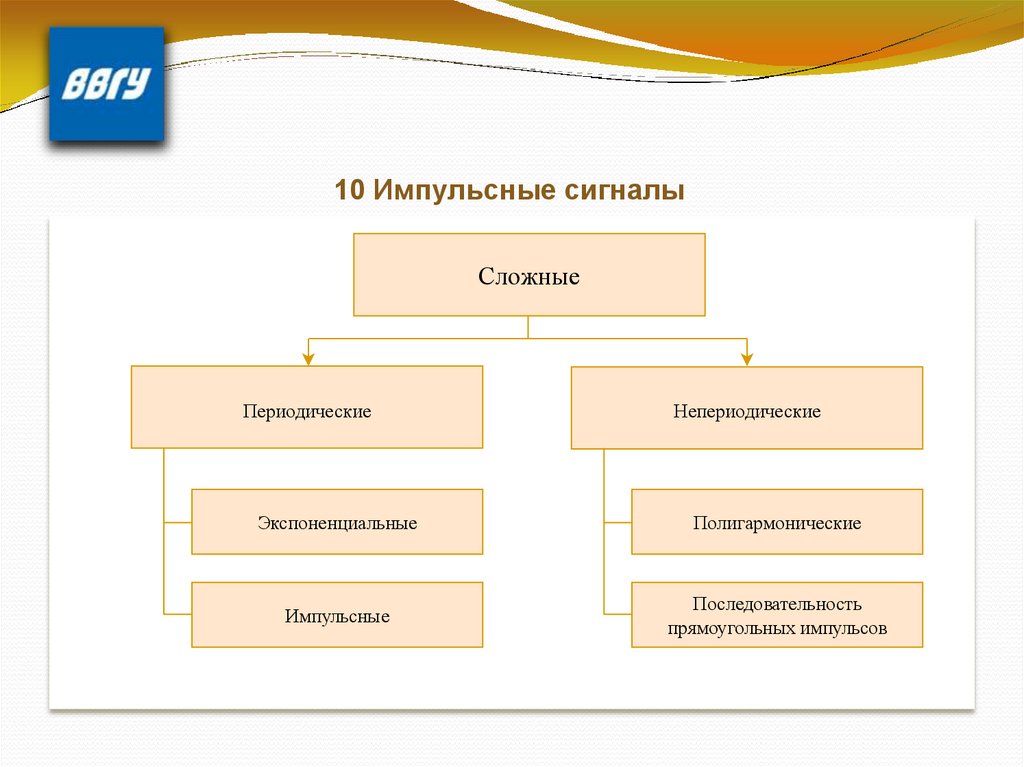

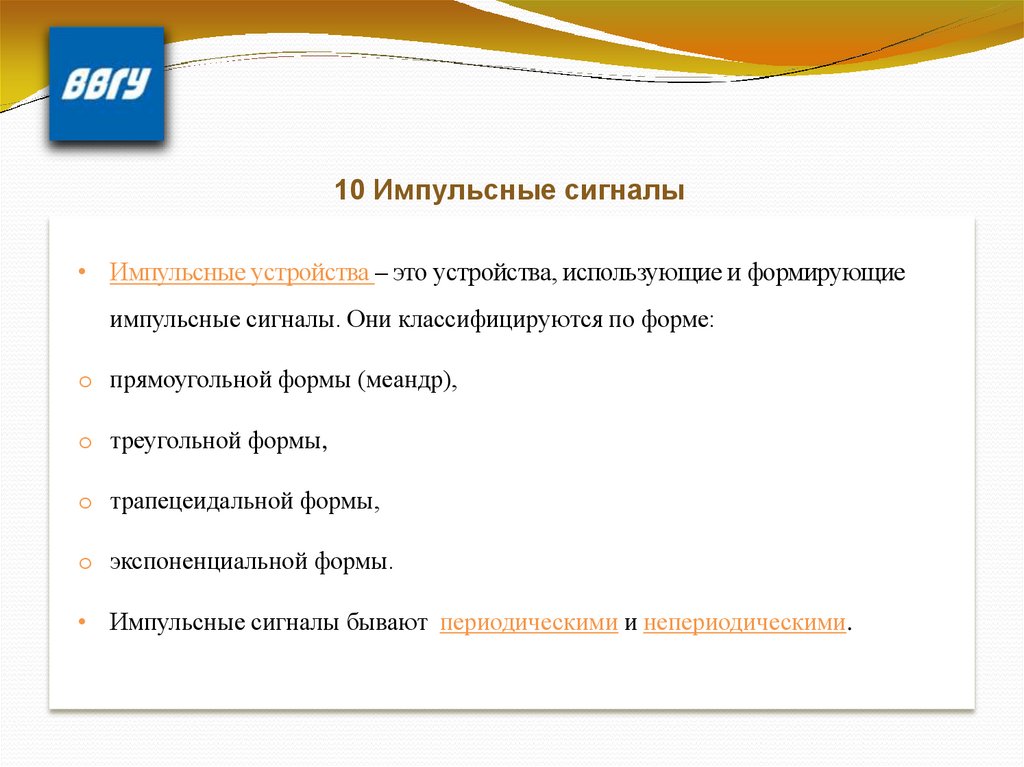

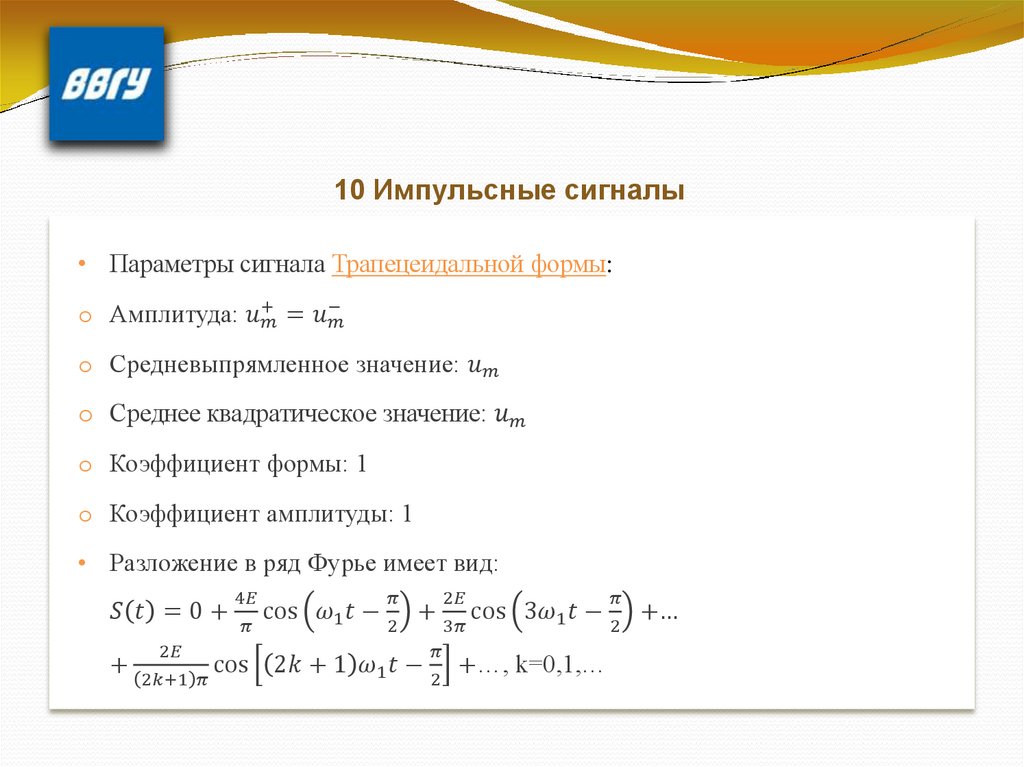

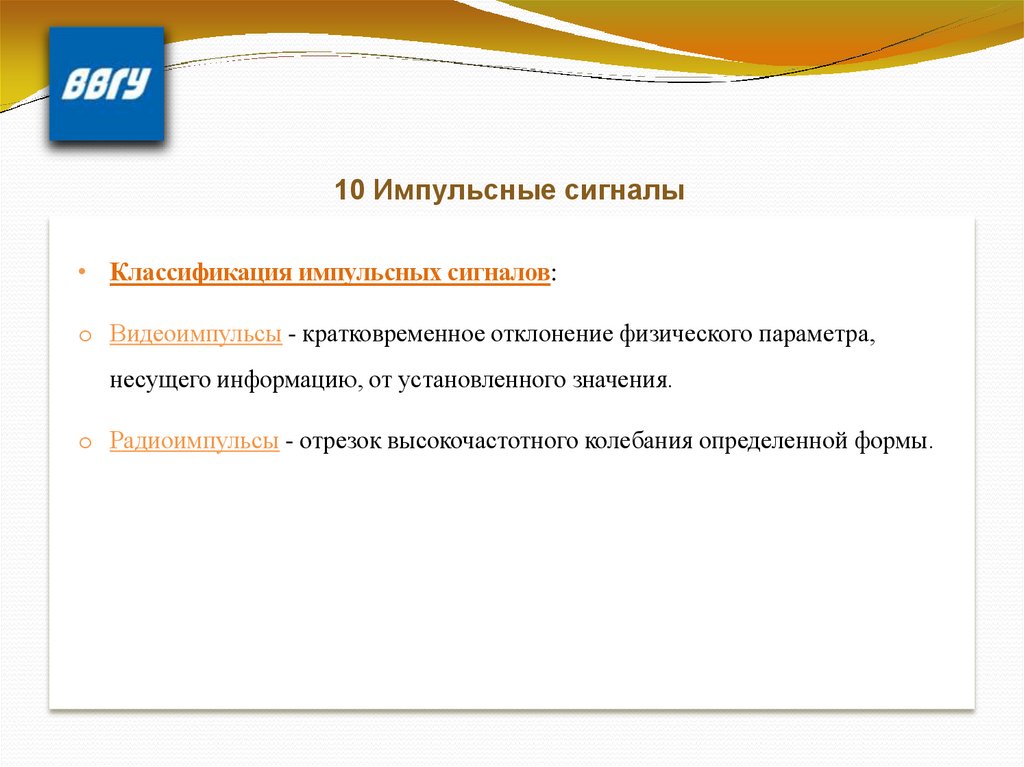

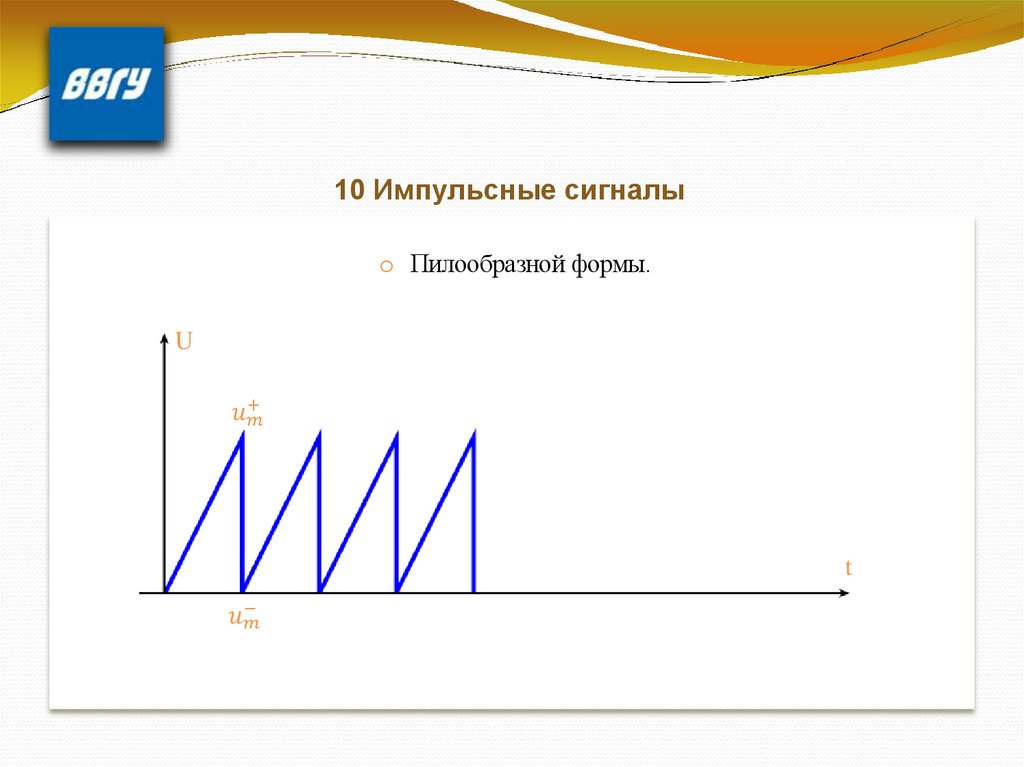

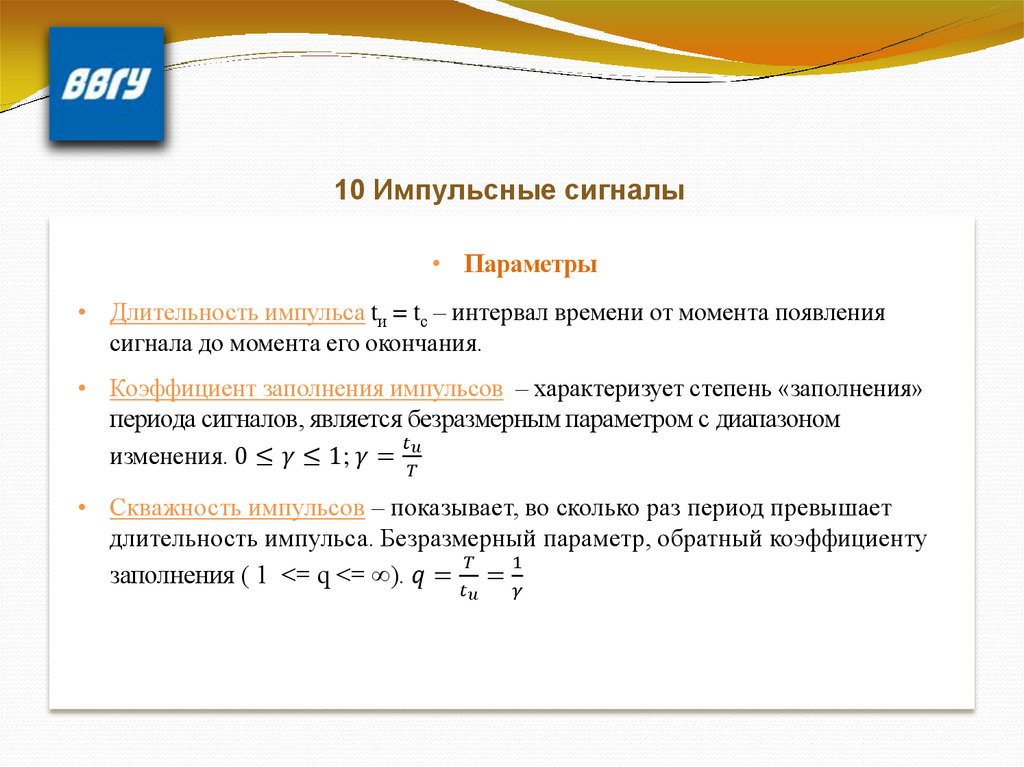

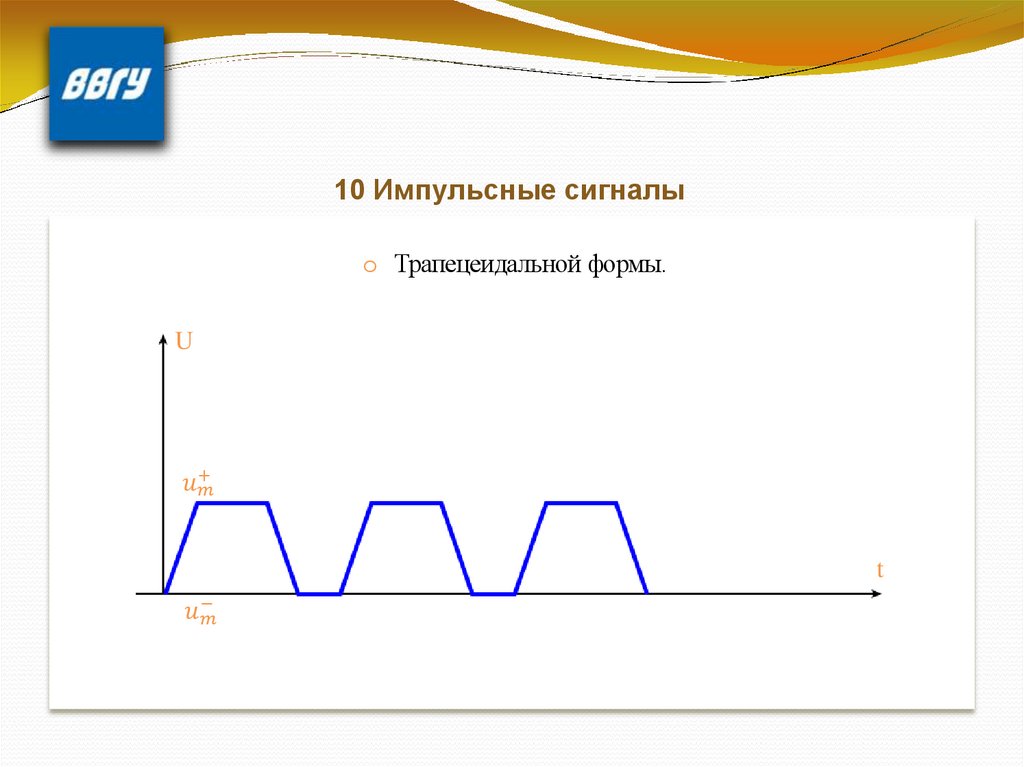

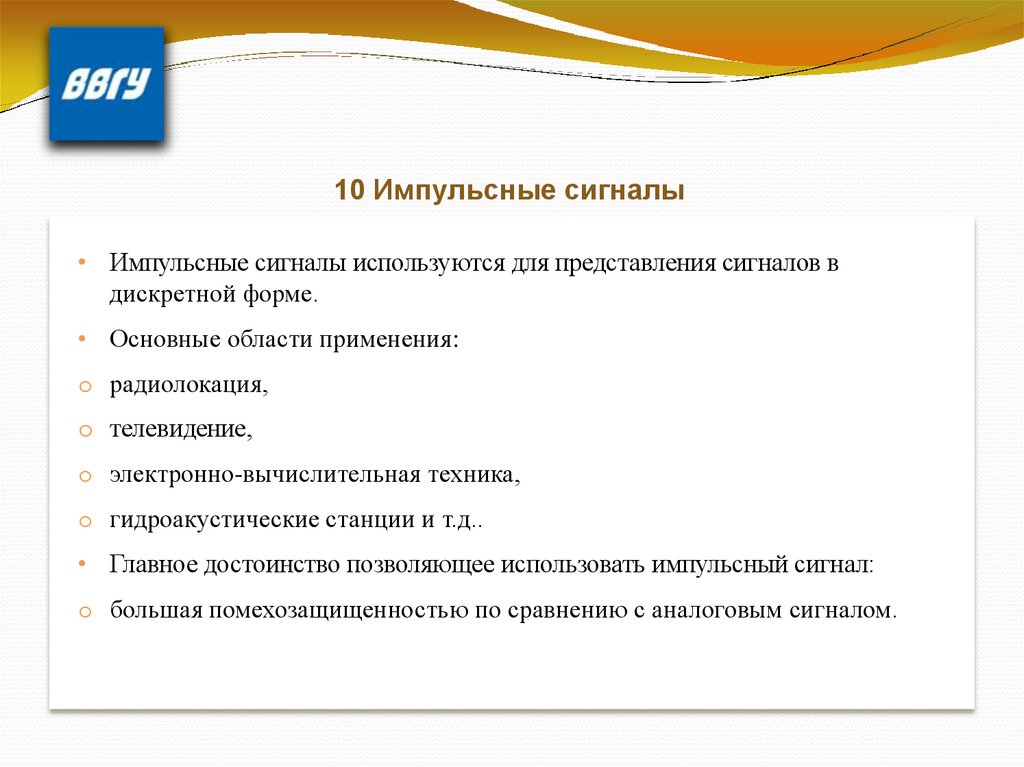

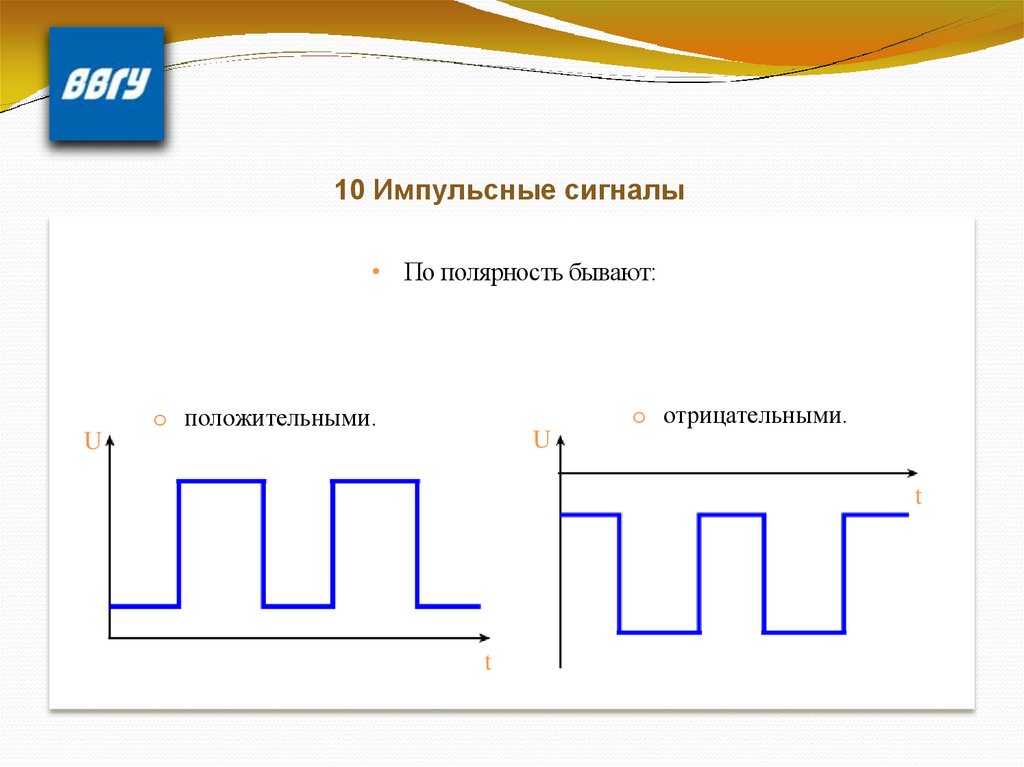

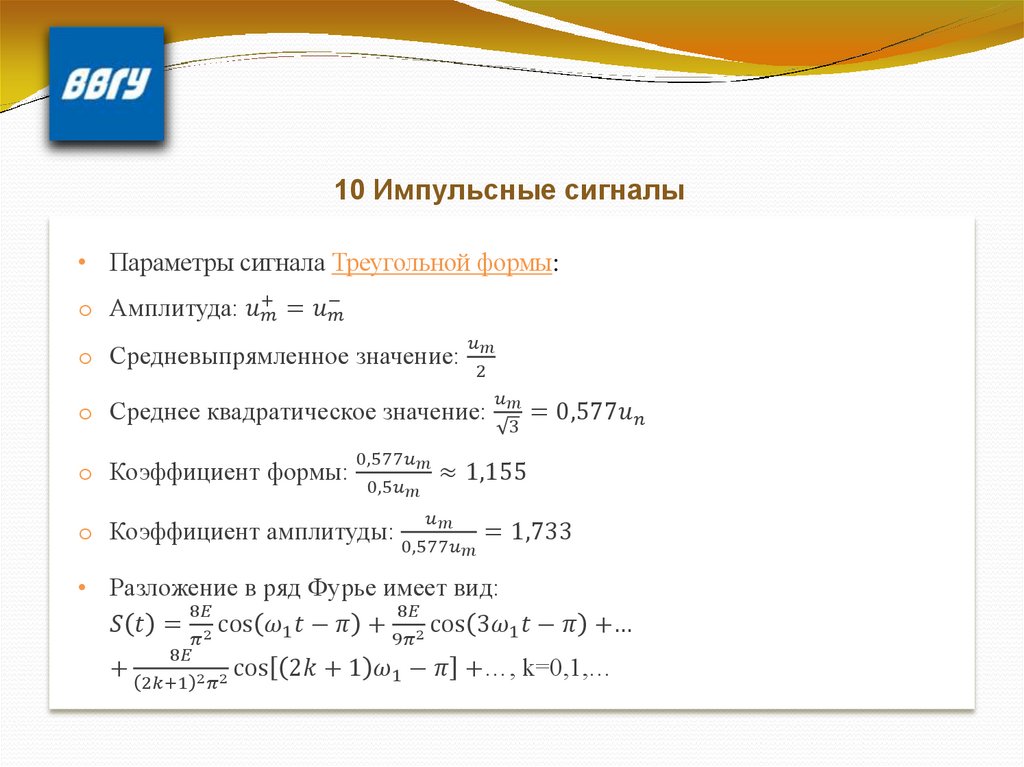

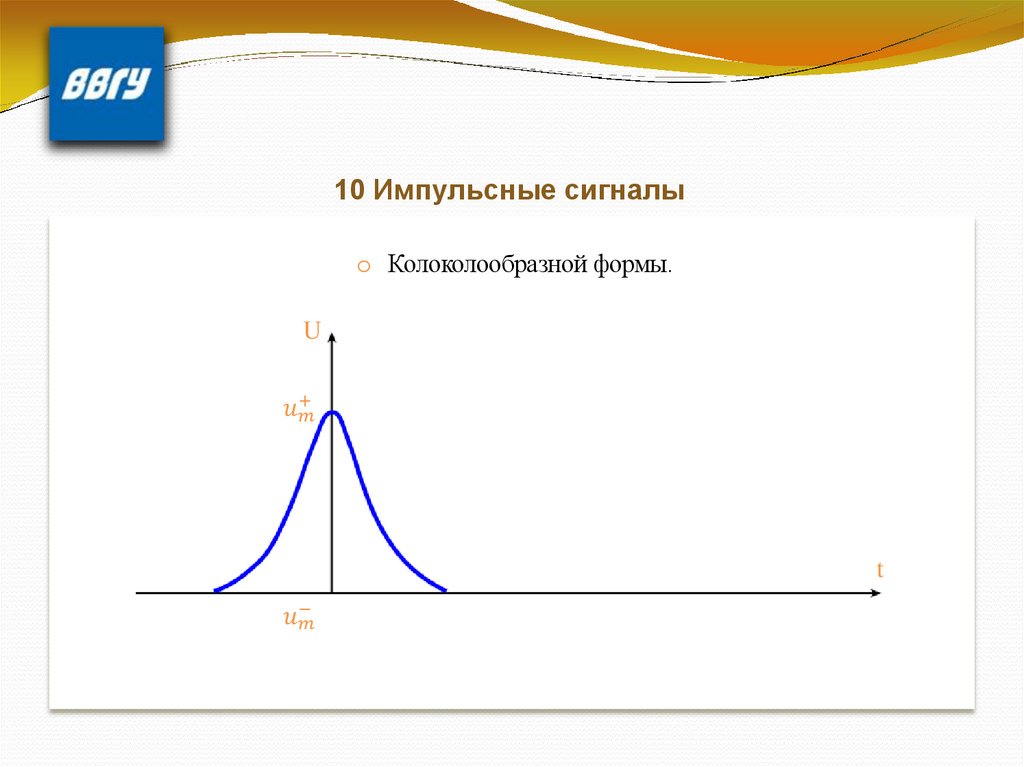

10 Импульсные сигналы.

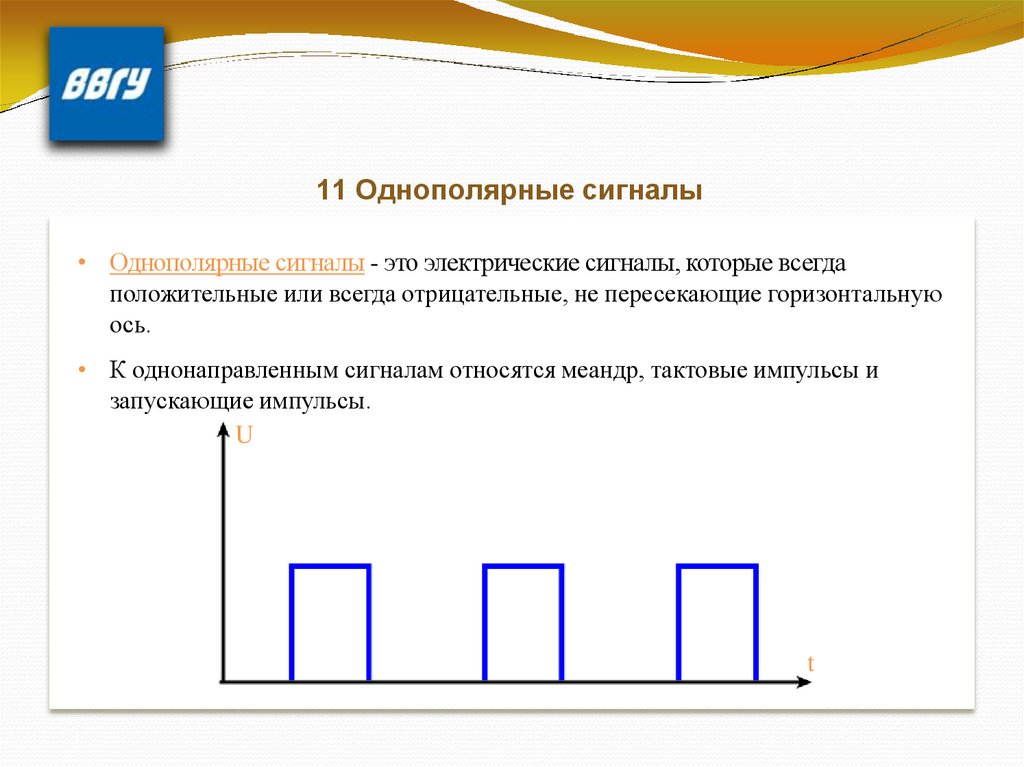

11 Однополярные сигналы.

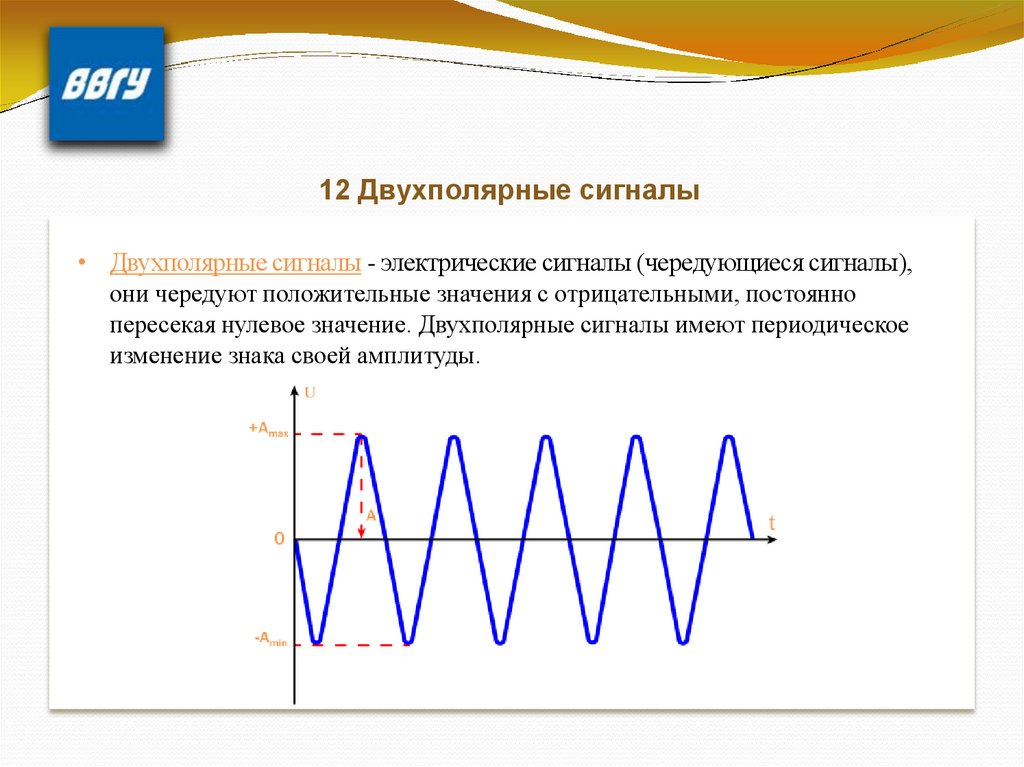

12 Двухполярные сигналы.

3.

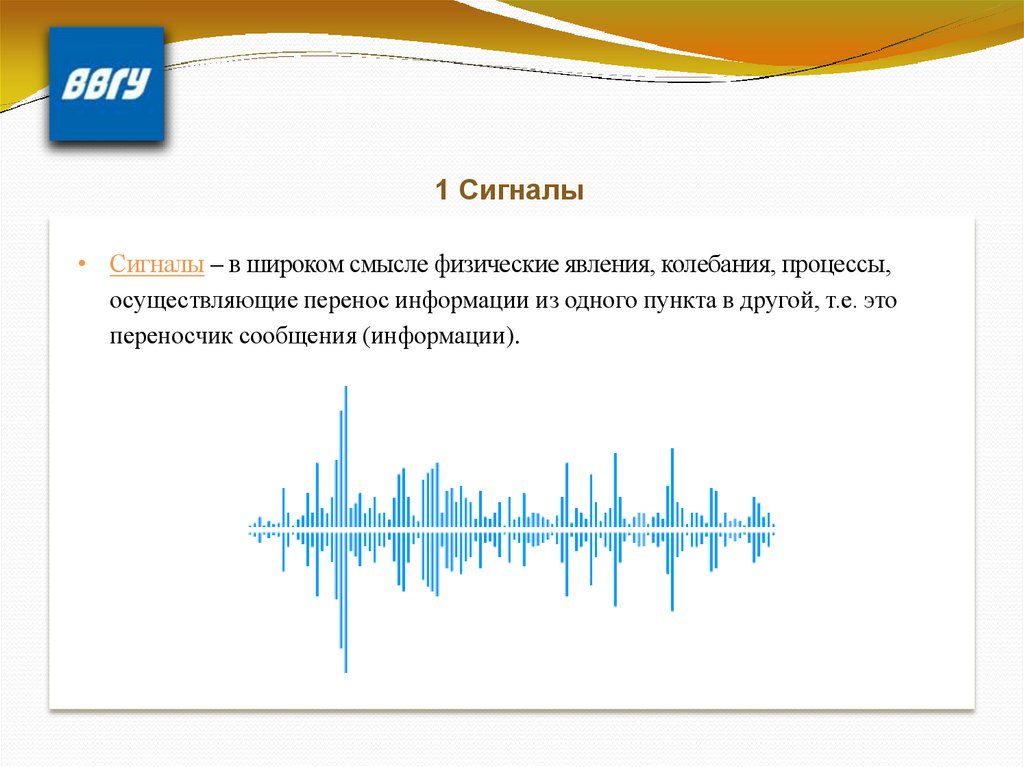

1 Сигналы
• Сигналы – в широком смысле физические явления, колебания, процессы,
осуществляющие перенос информации из одного пункта в другой, т.е. это
переносчик сообщения (информации).

4.

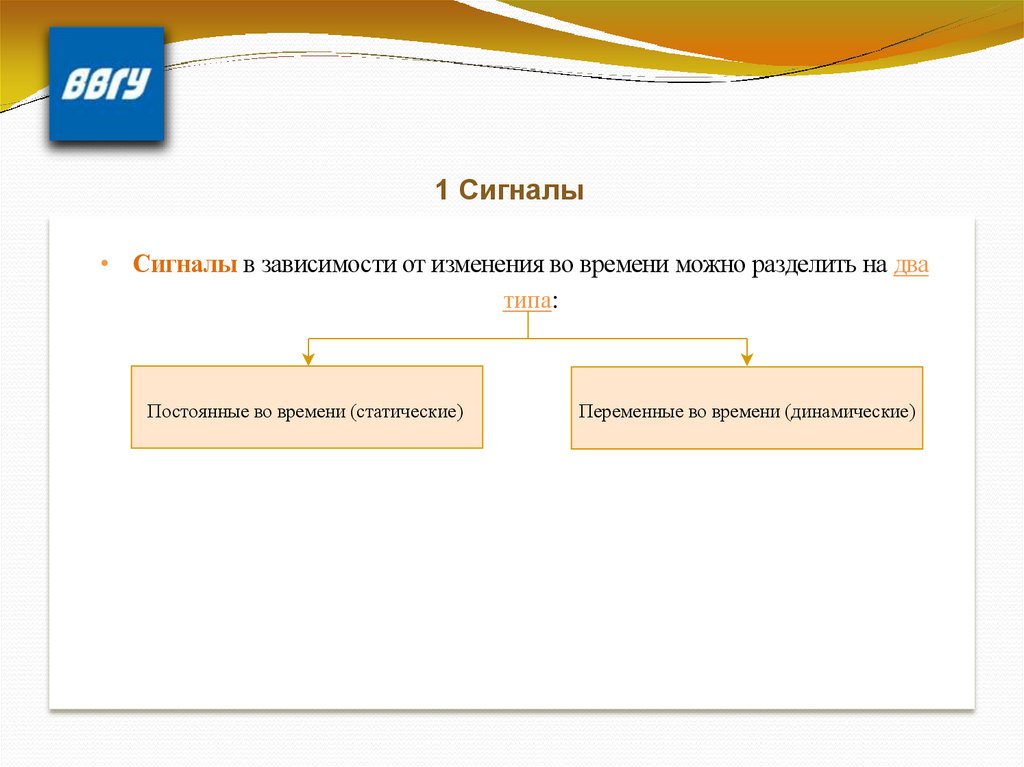

1 Сигналы
• Сигналы в зависимости от изменения во времени можно разделить на два
типа:
Постоянные во времени (статические)
Переменные во времени (динамические)

5.

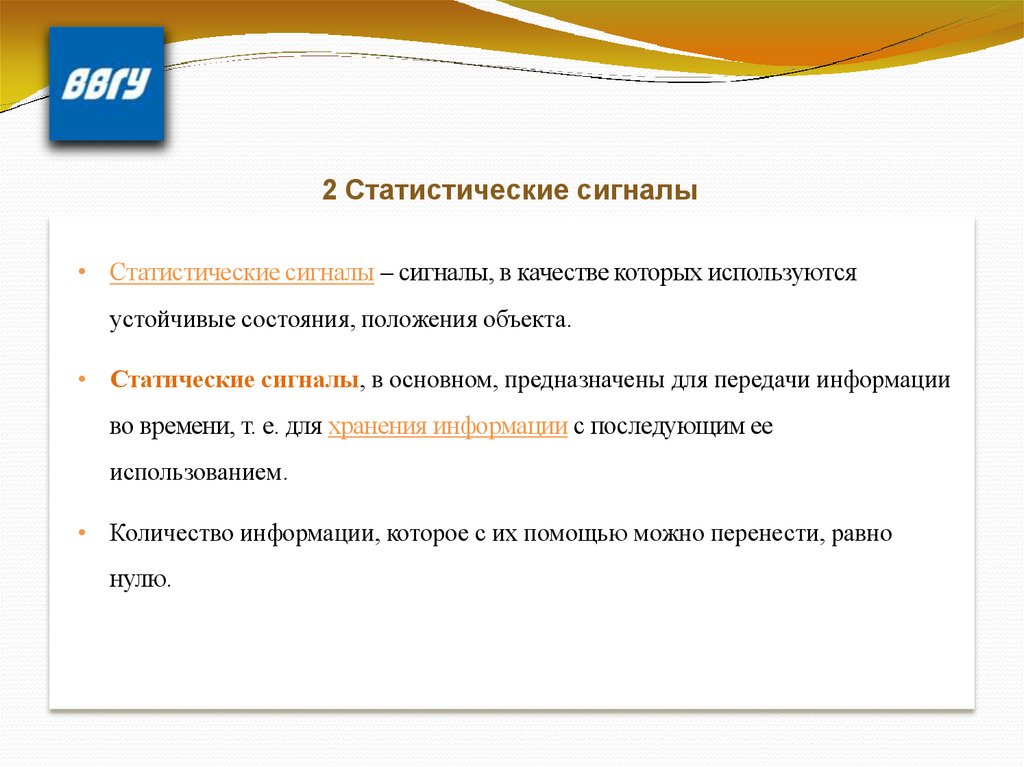

2 Статистические сигналы
• Статистические сигналы – сигналы, в качестве которых используются
устойчивые состояния, положения объекта.
• Статические сигналы, в основном, предназначены для передачи информации
во времени, т. е. для хранения информации с последующим ее
использованием.
• Количество информации, которое с их помощью можно перенести, равно
нулю.

6.

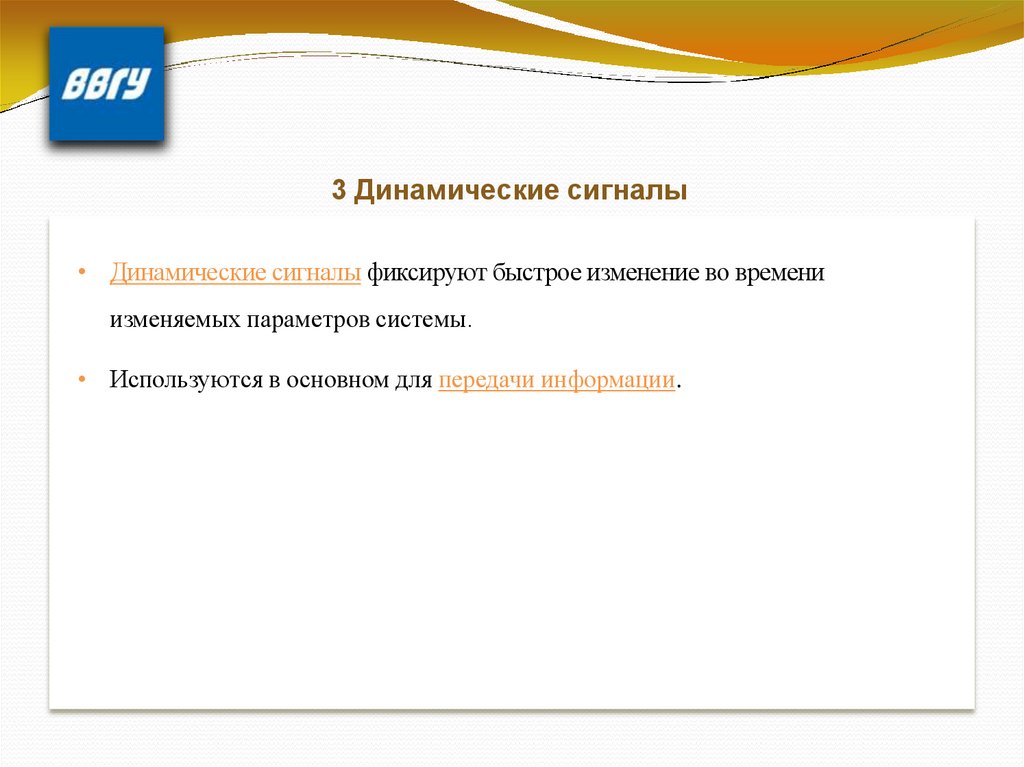

3 Динамические сигналы
• Динамические сигналы фиксируют быстрое изменение во времени
изменяемых параметров системы.
• Используются в основном для передачи информации.

7.

3 Динамические сигналы
Динамические сигналы
Не случайные
(Детерминированные)
Сложные
Элементарные
Случайные

8.

4 Периодические сигналы
• Периодические сигналы повторно появляются через некоторый период.
U
t

9.

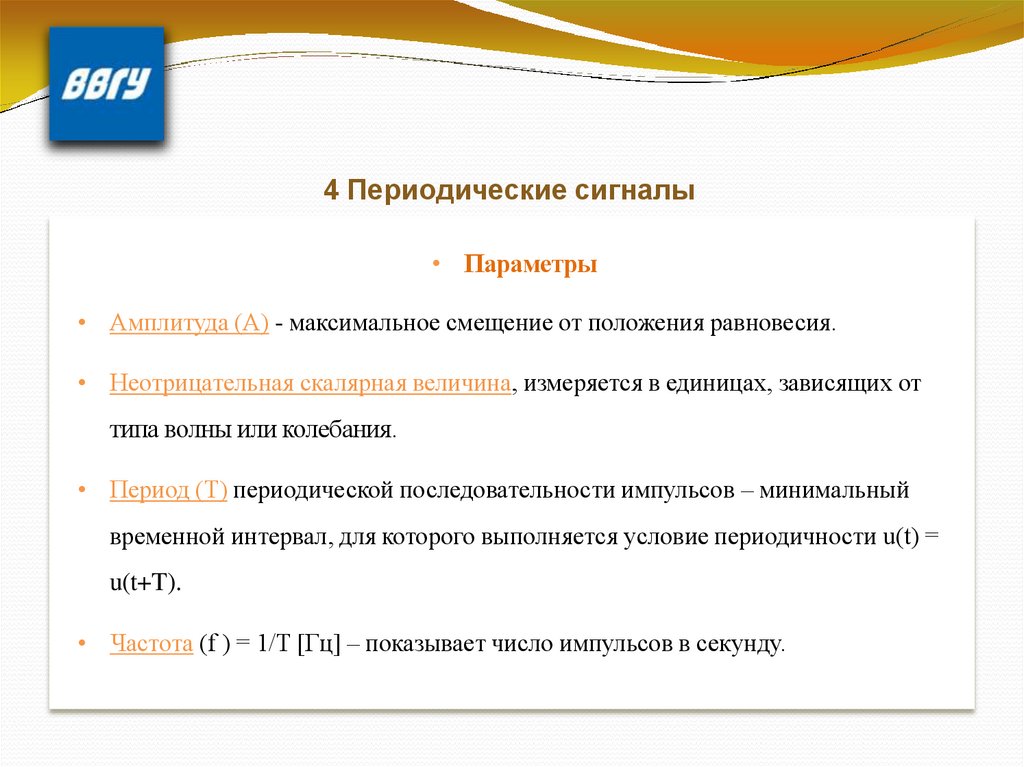

4 Периодические сигналы
• Параметры
• Амплитуда (А) - максимальное смещение от положения равновесия.
• Неотрицательная скалярная величина, измеряется в единицах, зависящих от
типа волны или колебания.
• Период (T) периодической последовательности импульсов – минимальный
временной интервал, для которого выполняется условие периодичности u(t) =
u(t+T).
• Частота (f ) = 1/T [Гц] – показывает число импульсов в секунду.

10.

4 Периодические сигналы
• Параметры

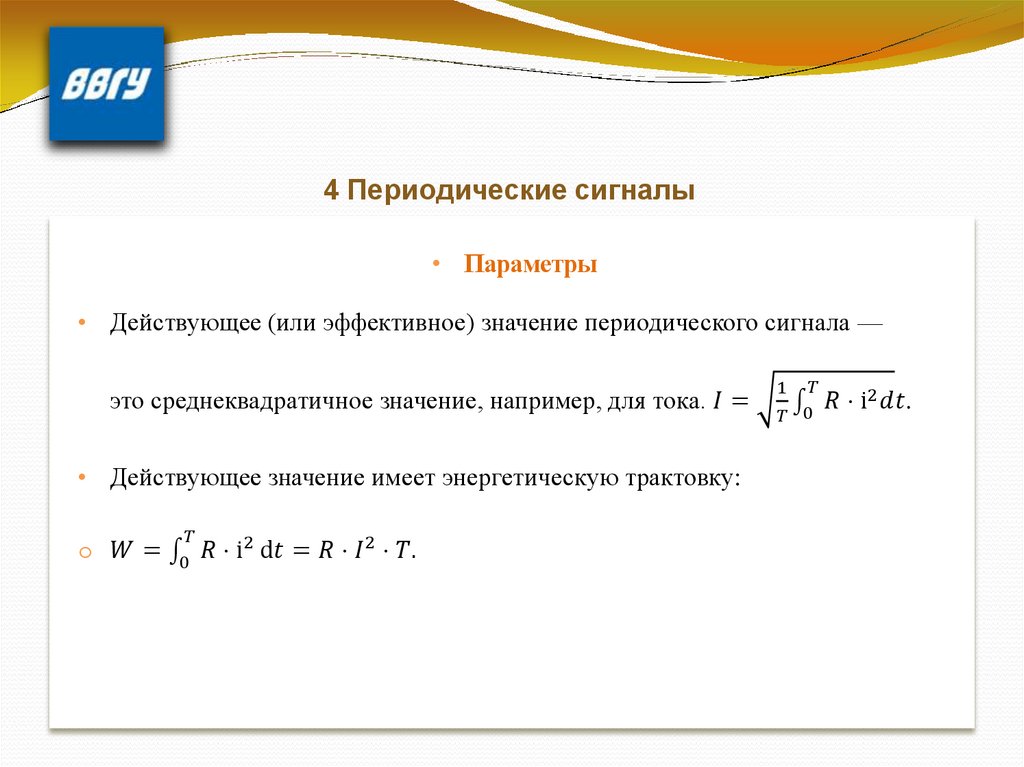

• Действующее (или эффективное) значение периодического сигнала —
это среднеквадратичное значение, например, для тока.
