Построение логических схем с помощью Visual Basic

1.

Построение логических схем с
помощью Visual Basic
МБОУ СОШ №9 г.Нерчинска
учитель информатики Курилов И.А.

2.

Содержание
История
Основные элементы логических схем
Виды логических схем
Триггер
Полусумматор и сумматор
Построение схемы по логическим выражениям
Определение логического выражения по схеме
Программы «Схемы»
Вывод

3.

История появления
• Логика была практически с самого начала
появления разумной жизни
• Раньше в место логических операций был
выбор. Выбор – это принятие какого-либо
решения кем-либо
• Логическая операция – способ построения
сложного высказывания из данных
высказываний, при котором значение
истинности сложного высказывания
полностью определяется значениями
истинности исходных высказываний.
Джорж Буль – основатель математической логики

4.

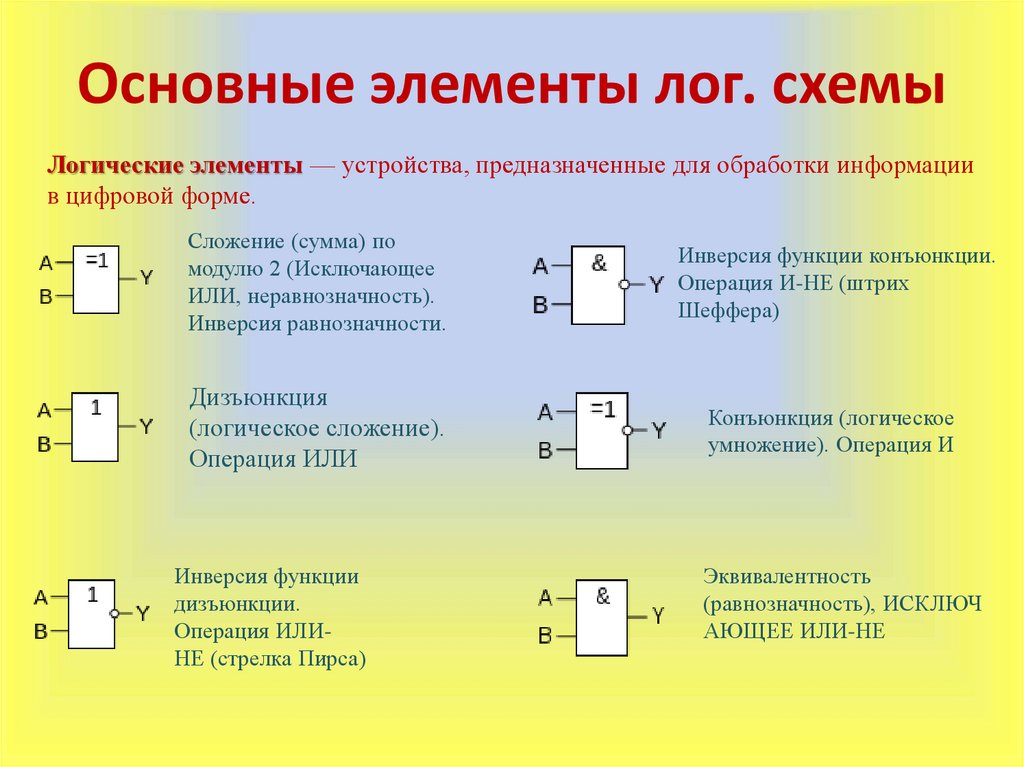

Основные элементы лог. схемы
Логические элементы — устройства, предназначенные для обработки информации
в цифровой форме.
Сложение (сумма) по
модулю 2 (Исключающее
ИЛИ, неравнозначность).
Инверсия равнозначности.
Инверсия функции конъюнкции.
Операция И-НЕ (штрих
Шеффера)
Дизъюнкция
(логическое сложение).
Операция ИЛИ
Конъюнкция (логическое
умножение). Операция И
Инверсия функции
дизъюнкции.
Операция ИЛИНЕ (стрелка Пирса)
Эквивалентность
(равнозначность), ИСКЛЮЧ
АЮЩЕЕ ИЛИ-НЕ

5.

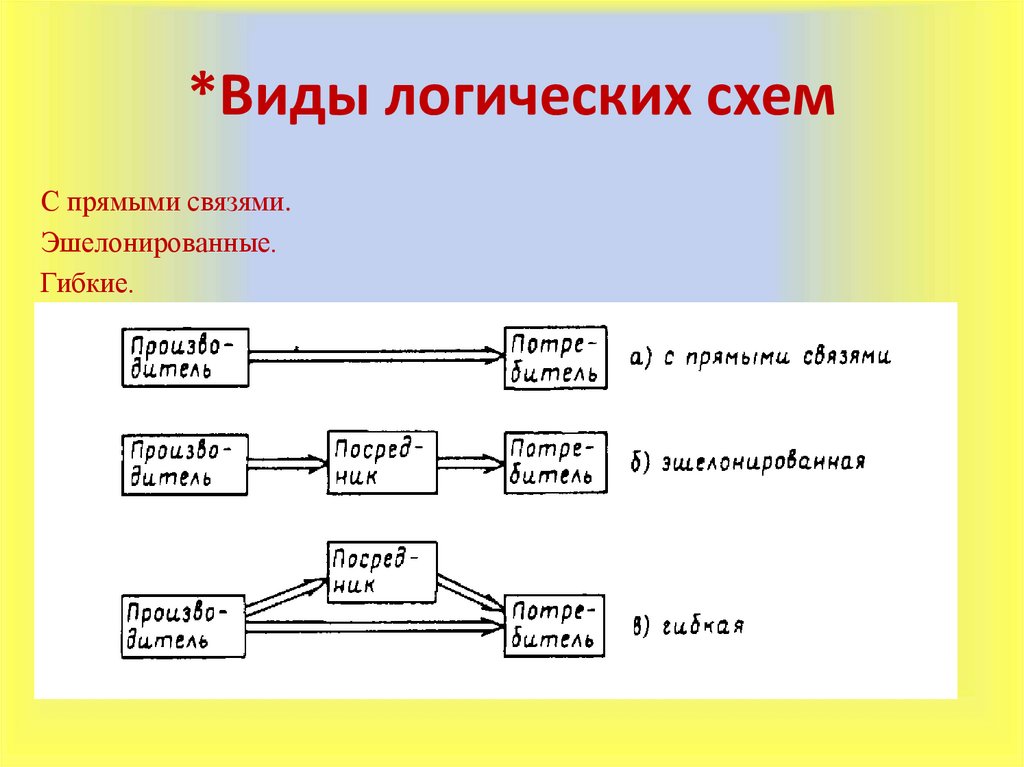

*Виды логических схем
С прямыми связями.
Эшелонированные.
Гибкие.

6.

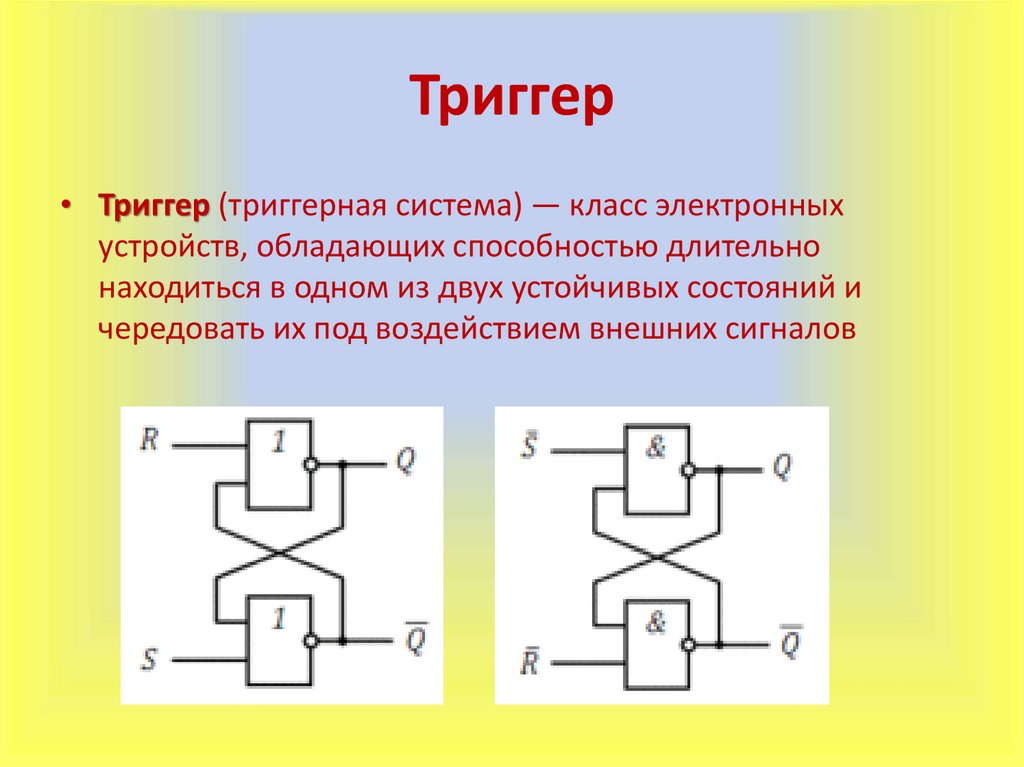

Триггер
• Триггер (триггерная система) — класс электронных
устройств, обладающих способностью длительно
находиться в одном из двух устойчивых состояний и
чередовать их под воздействием внешних сигналов

7.

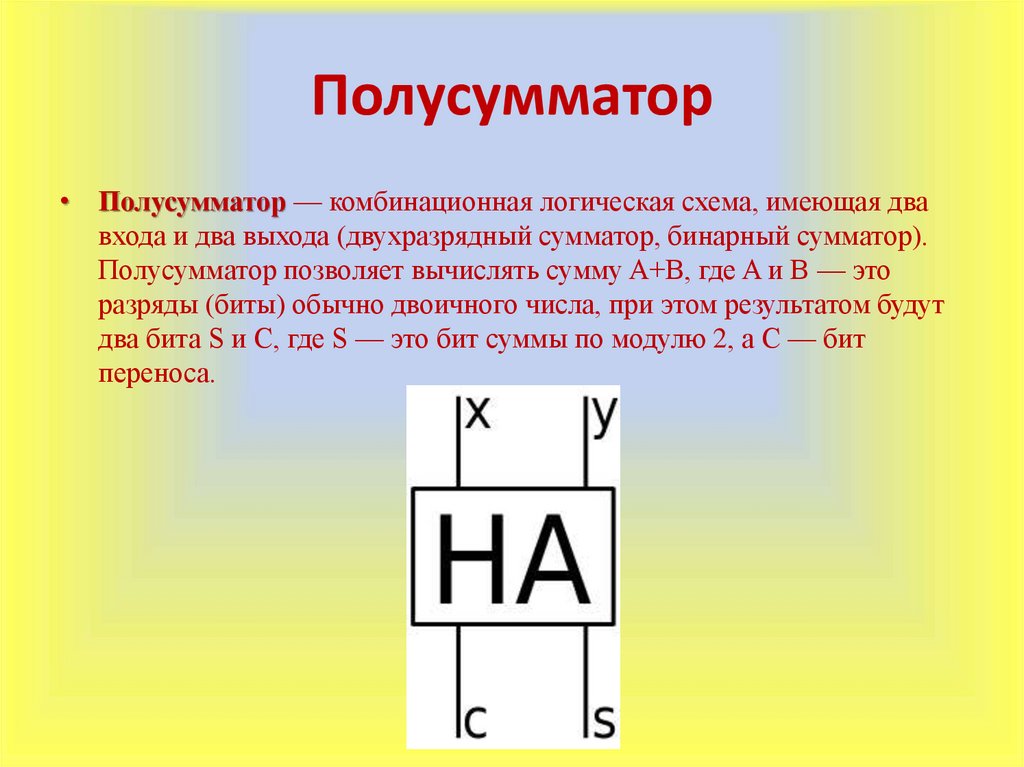

Полусумматор
• Полусумматор — комбинационная логическая схема, имеющая два
входа и два выхода (двухразрядный сумматор, бинарный сумматор).
Полусумматор позволяет вычислять сумму A+B, где A и B — это
разряды (биты) обычно двоичного числа, при этом результатом будут
два бита S и C, где S — это бит суммы по модулю 2, а C — бит
переноса.

8.

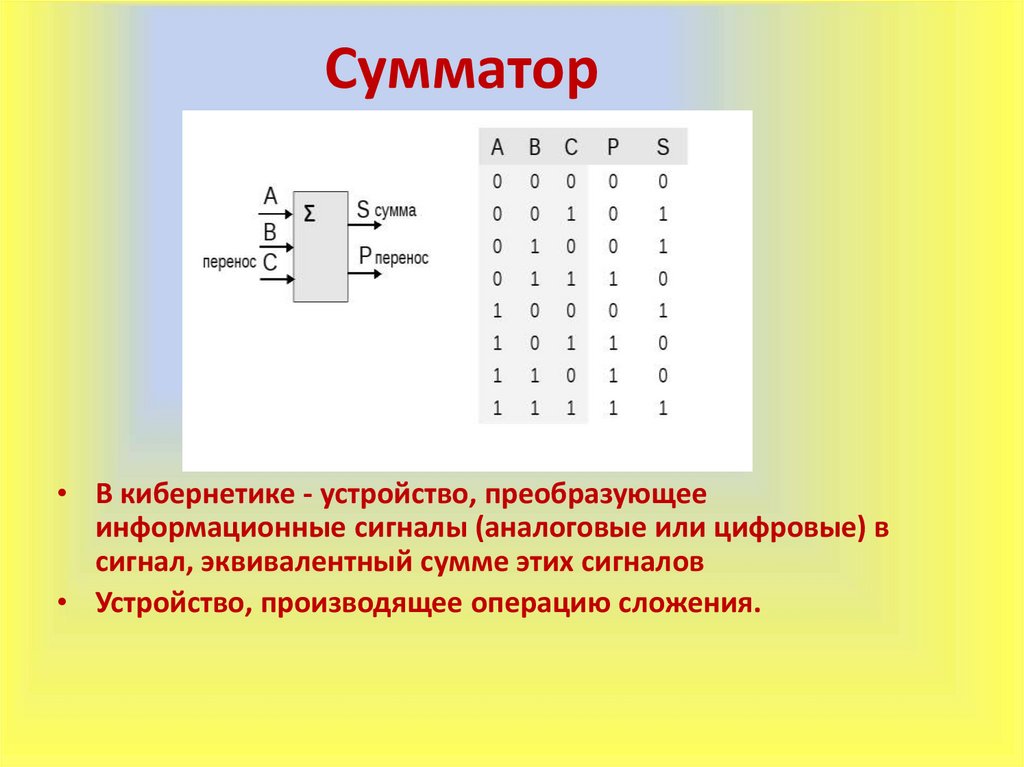

Сумматор
• В кибернетике - устройство, преобразующее
информационные сигналы (аналоговые или цифровые) в
сигнал, эквивалентный сумме этих сигналов
• Устройство, производящее операцию сложения.

9.

Построение схемы по логическим
формулам
• Построение схем обычно начинается с
полного логического выражения, после
чего рассматриваются все ветви слагаемых
выражения.

10.

Пример 1:

11.

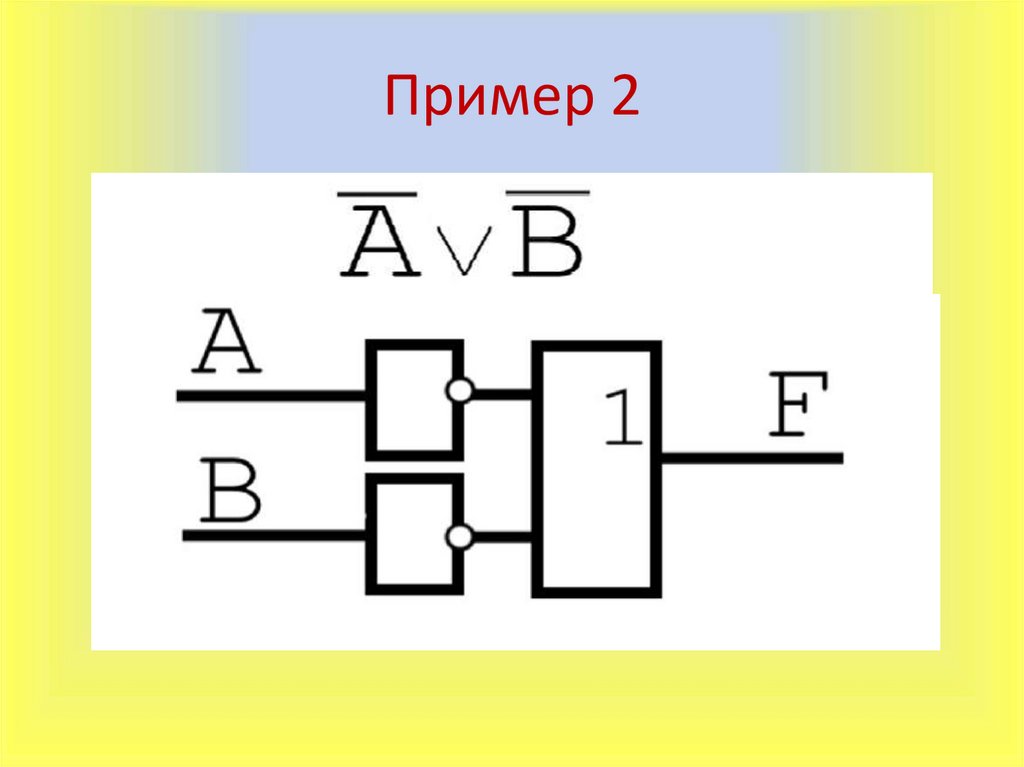

Пример 2

12.

Пример 3:

13.

Определение лог. формулы по
готовой схеме
• Определение логического выражения по
схеме легче начинать по направлению к
выходу с отдельных ветвей входов

14.

Пример 4:

15.

Пример 5:

16.

Пример 6:

17.

Демонстрационно-обучающие программы по
теме «Логические схемы»

18.

Программа «Полусумматор» и
«Таблица для полусумматора»

19.

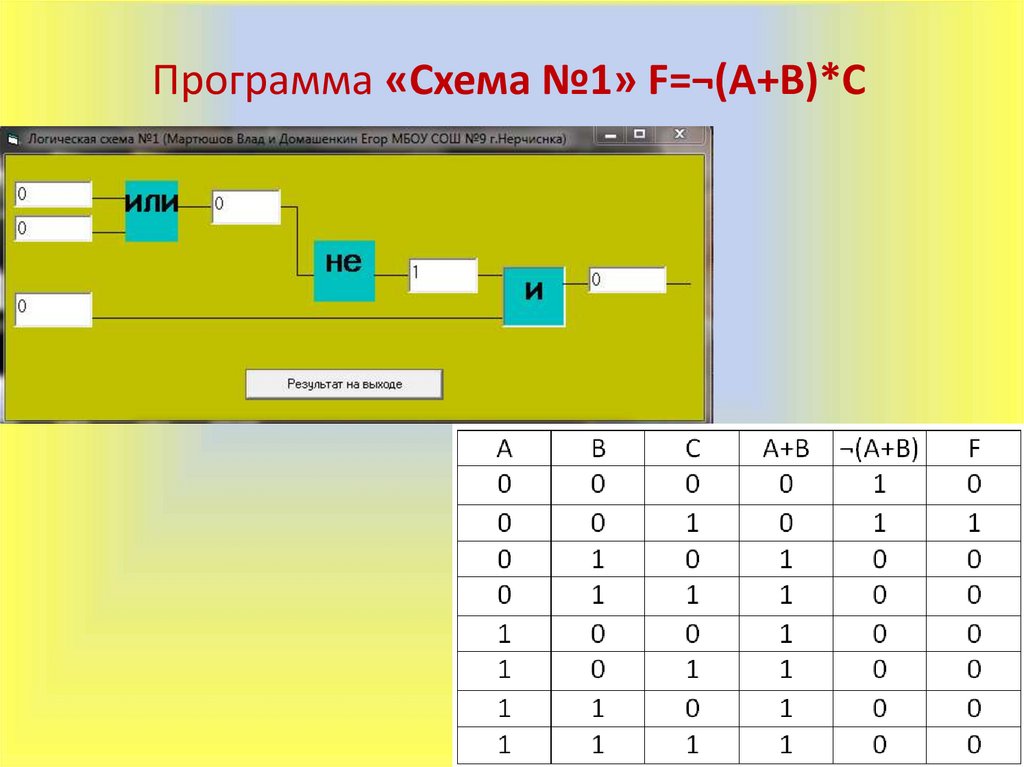

Программа «Схема №1» F=¬(A+B)*C

20.

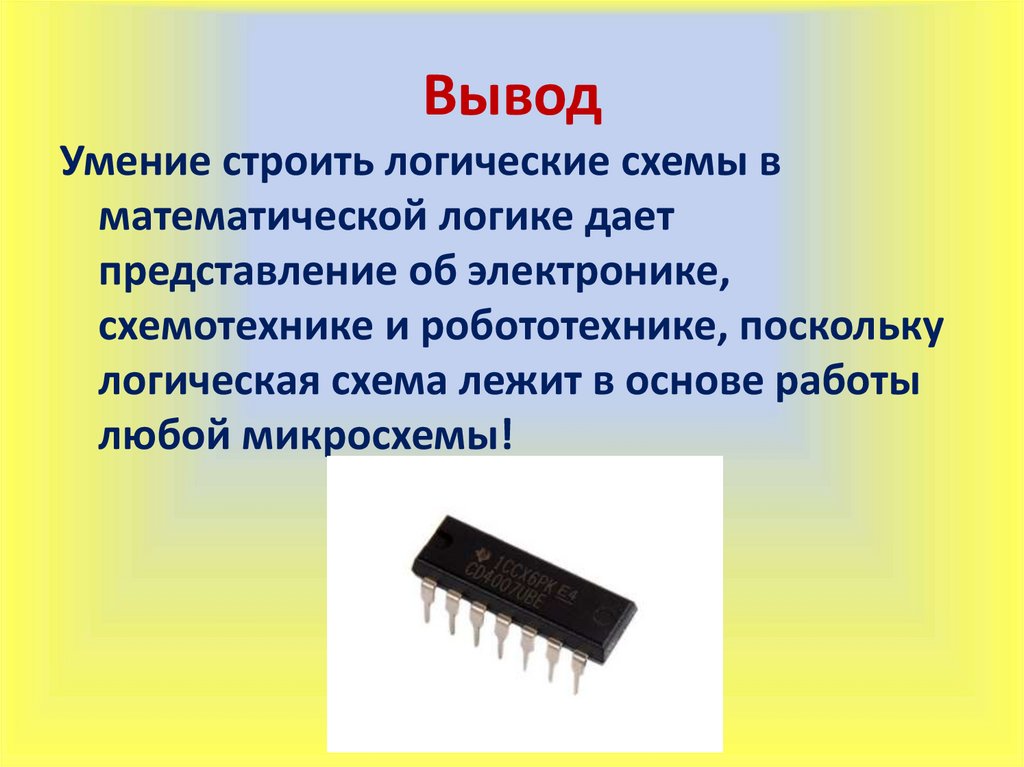

Вывод
Умение строить логические схемы в
математической логике дает
представление об электронике,
схемотехнике и робототехнике, поскольку
логическая схема лежит в основе работы
любой микросхемы!
