Топографічні карти. Тема 1

1.

ТОПОГРАФІЯ

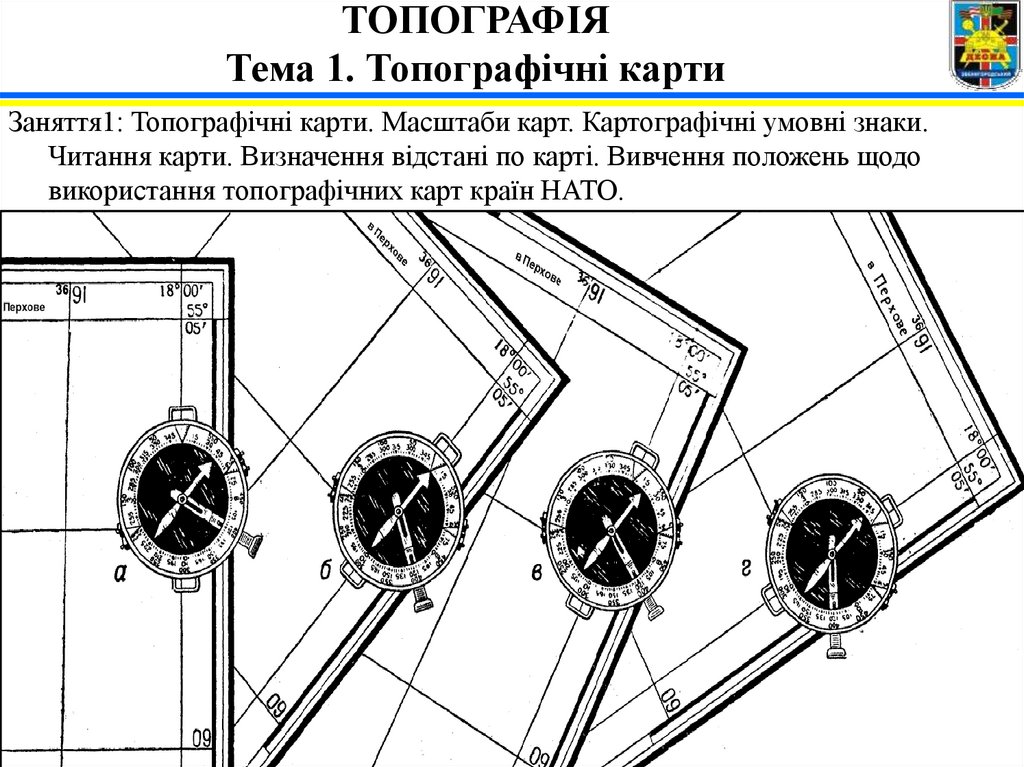

Тема 1. Топографічні карти
Заняття1: Топографічні карти. Масштаби карт. Картографічні умовні знаки.
Читання карти. Визначення відстані по карті. Вивчення положень щодо
використання топографічних карт країн НАТО.
1

2.

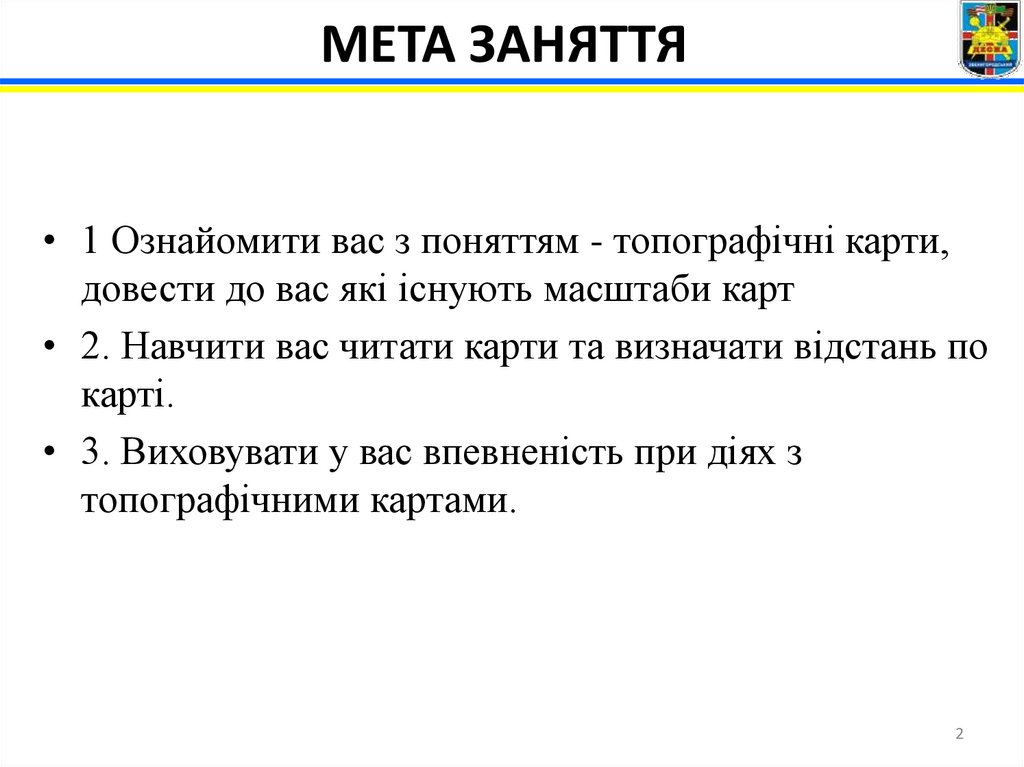

МЕТА ЗАНЯТТЯ
• 1 Ознайомити вас з поняттям - топографічні карти,
довести до вас які існують масштаби карт
• 2. Навчити вас читати карти та визначати відстань по
карті.
• 3. Виховувати у вас впевненість при діях з
топографічними картами.
2

3.

НАВЧАЛЬНІ ПИТАННЯ
1. Масштаби топографічних карт;
2. Порядок визначення відстані по карті;
3

4.

ЛІТЕРАТУРА
1. Підручник “Військова
топографія” М.: Воениздат,
1990, ст. 56-101,144-196.
2. Підручник „Сержанта
танкових військ Київ 2006р.
ст.449- 466.
Підручник
Тактика
БС СВ ч.3

5.

НАВЧАЛЬНЕ ПИТАННЯ №1
Масштаби топографічних
карт
5

6.

Масштаби топографічних карт
Найбільш повні відомості про місцевість дає топографічна карта,
що містить точне зображення місцевих предметів і рельєфу. По
ній можна вивчити і оцінити місцевість, визначити координати
цілей, робити цілевказівку і вирішувати інші задачі.
6

7.

Масштаби топографічних карт

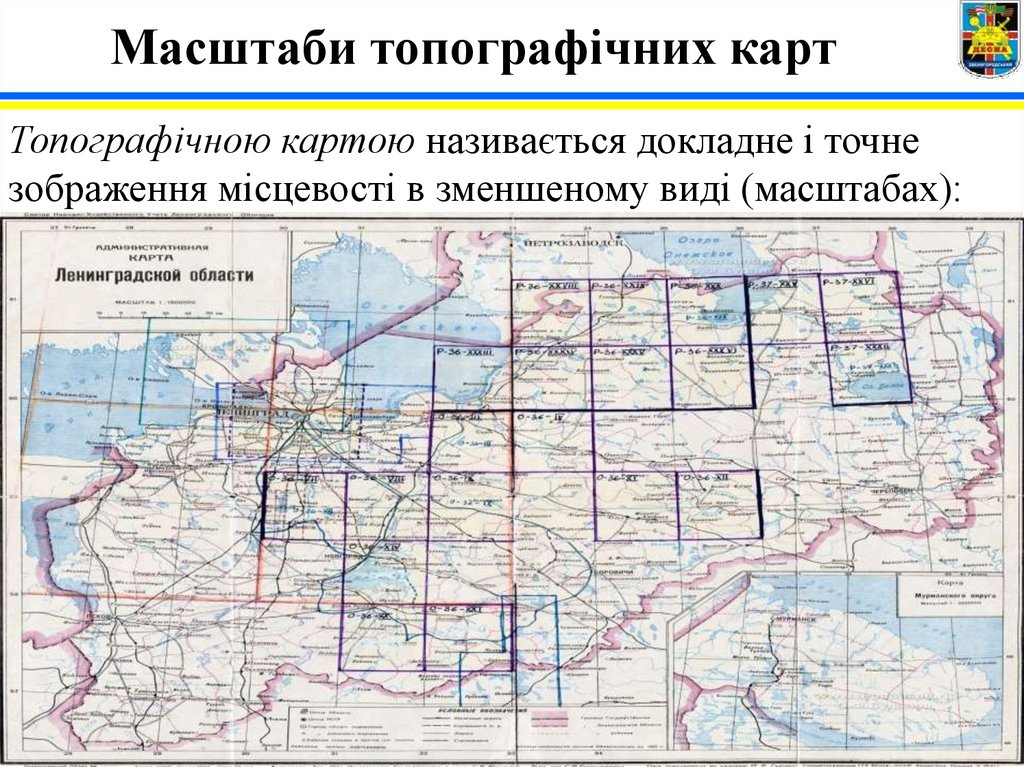

Топографічною картою називається докладне і точне
зображення місцевості в зменшеному виді (масштабах):
7

8.

Масштаби топографічних карт
Карта масштабу 1:25 000 створюється на особливо
важливі у військових і економічних відносинах райони.
8

9.

Масштаби топографічних карт

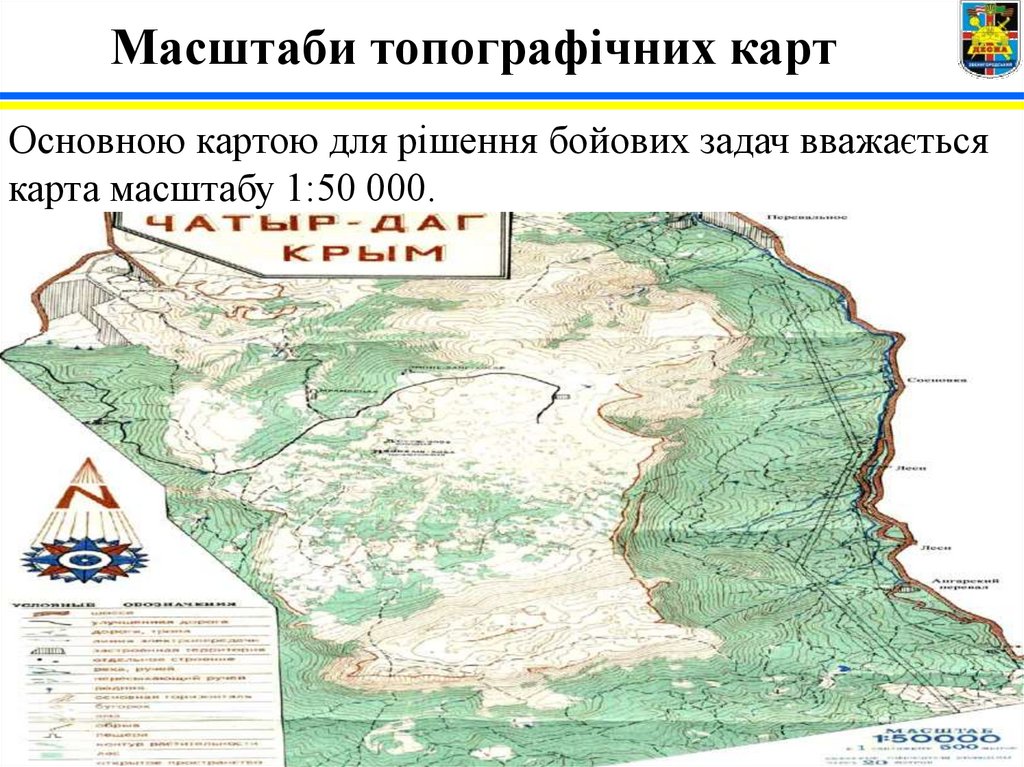

Основною картою для рішення бойових задач вважається
карта масштабу 1:50 000.
9

10.

Масштаби топографічних карт
Підрозділи забезпечуються картами масштабом 1:100 000,
якщо ділянка місцевості не вважається дуже важливою.
10

11.

Масштаби топографічних карт
Існують також карти масштабом:
1:200 000.
11

12.

Масштаби топографічних карт

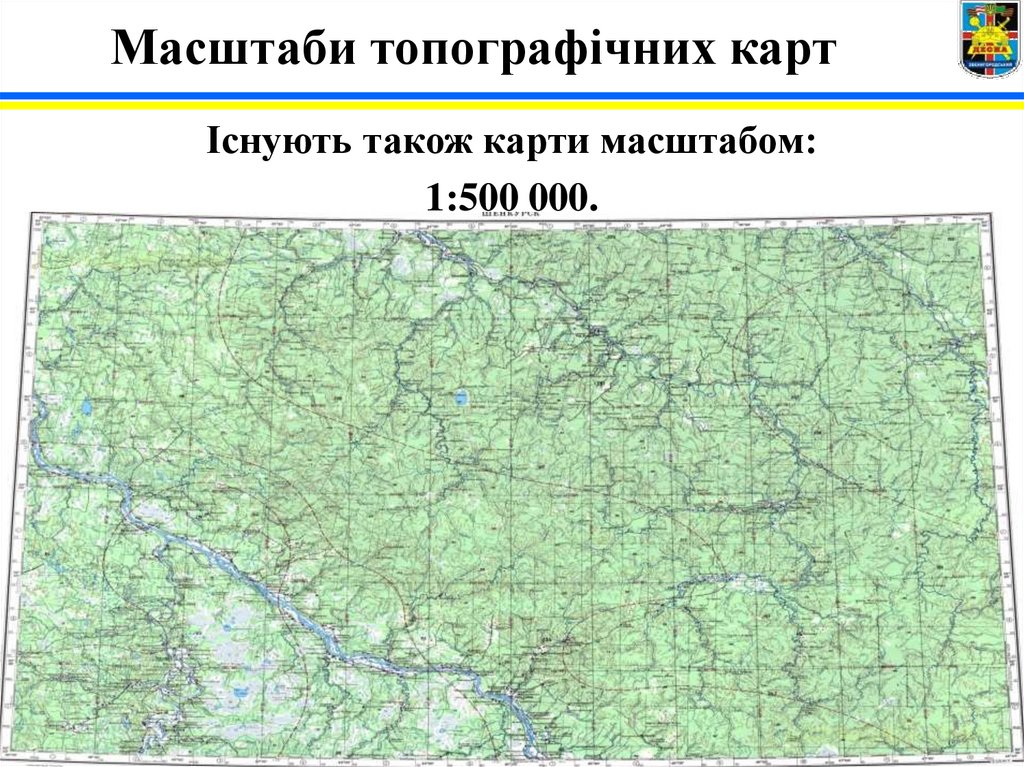

Існують також карти масштабом:
1:500 000.
12

13.

Масштаби топографічних карт

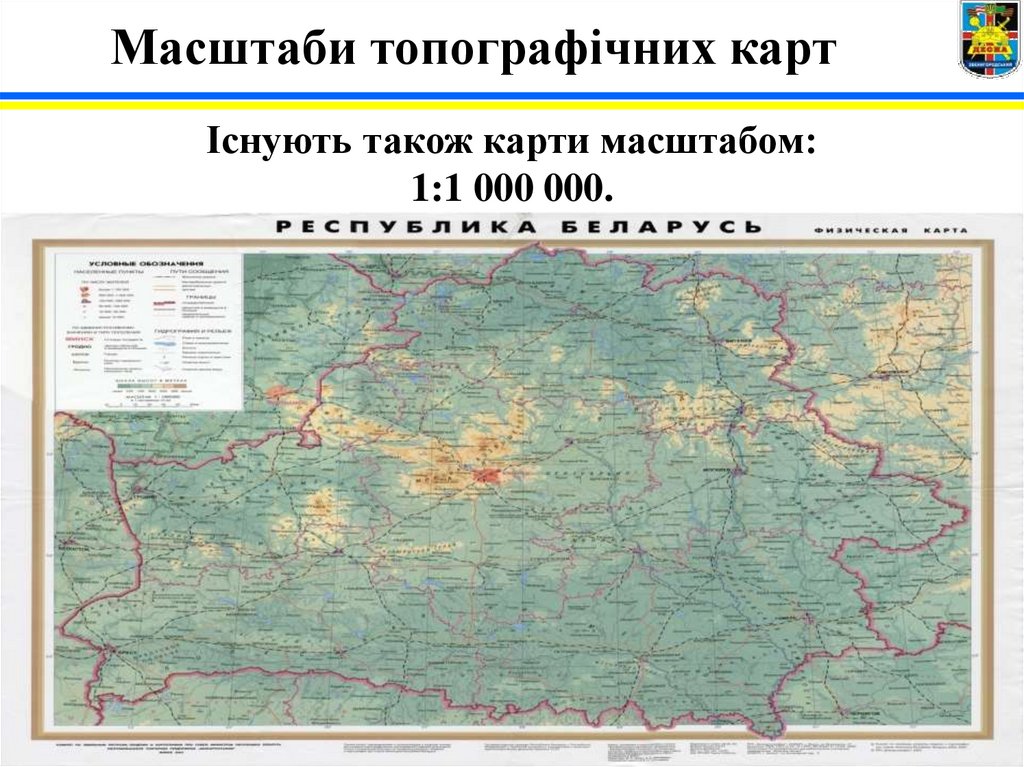

Існують також карти масштабом:
1:1 000 000.
13

14.

Масштаби топографічних карт

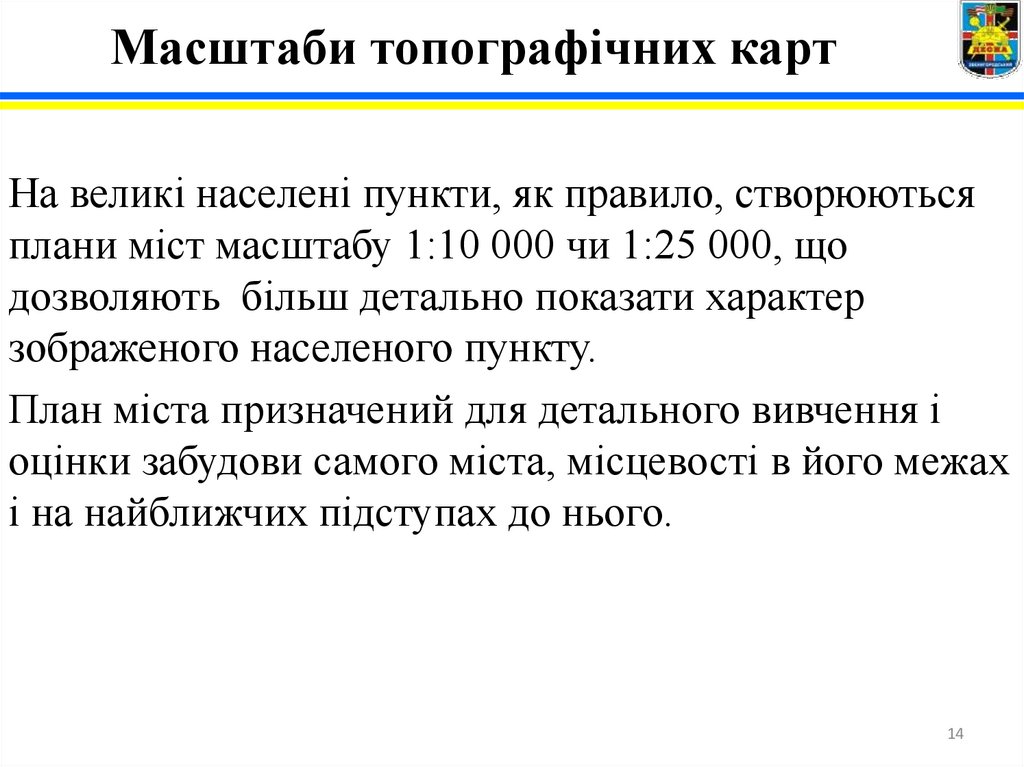

На великі населені пункти, як правило, створюються
плани міст масштабу 1:10 000 чи 1:25 000, що
дозволяють більш детально показати характер
зображеного населеного пункту.
План міста призначений для детального вивчення і
оцінки забудови самого міста, місцевості в його межах
і на найближчих підступах до нього.
14

15.

Масштаби топографічних карт

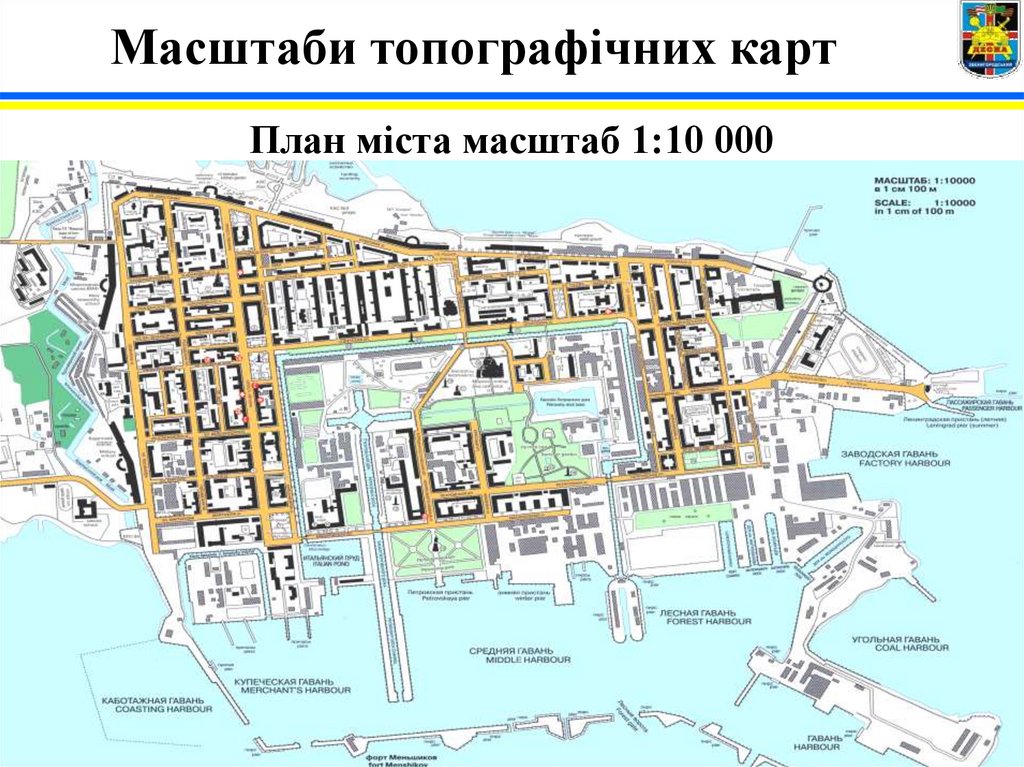

План міста масштаб 1:10 000
15

16.

Масштаби топографічних карт

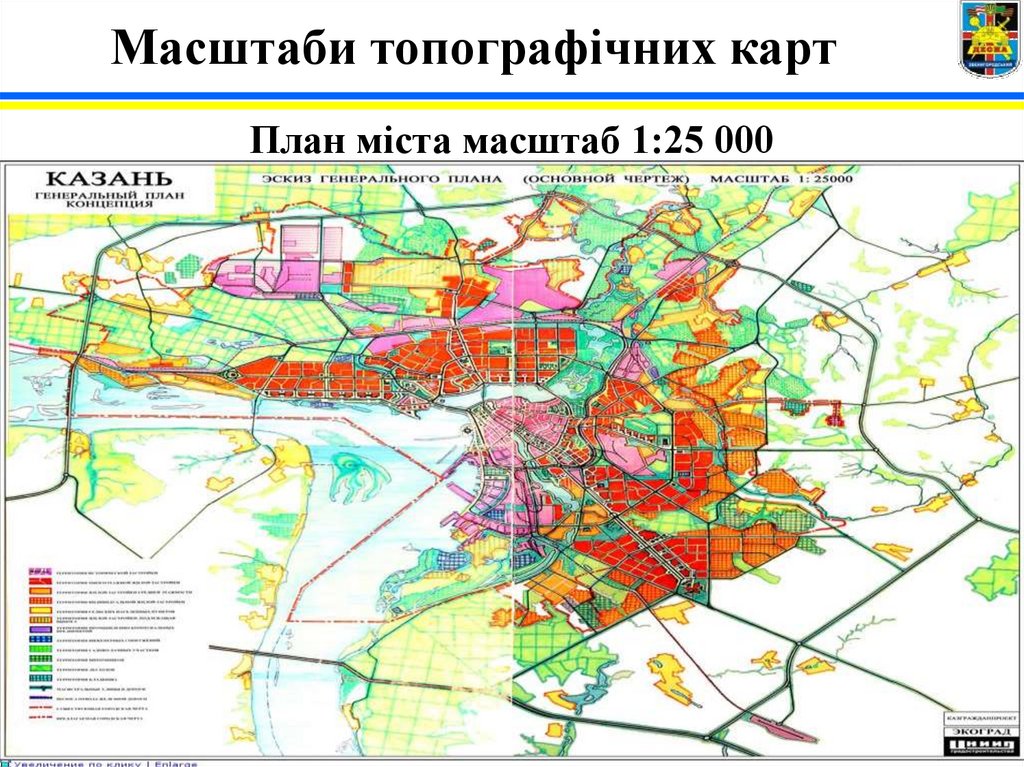

План міста масштаб 1:25 000
16

17.

Масштаби топографічних карт
Топографічні карти видаються окремими аркушами, обмеженими
рамками. Сторонами рамок служать меридіани і паралелі. Кожен
аркуш карти орієнтований так, що верхня сторона рамки є
північною, а нижня — південною.
17

18.

Масштаби топографічних карт

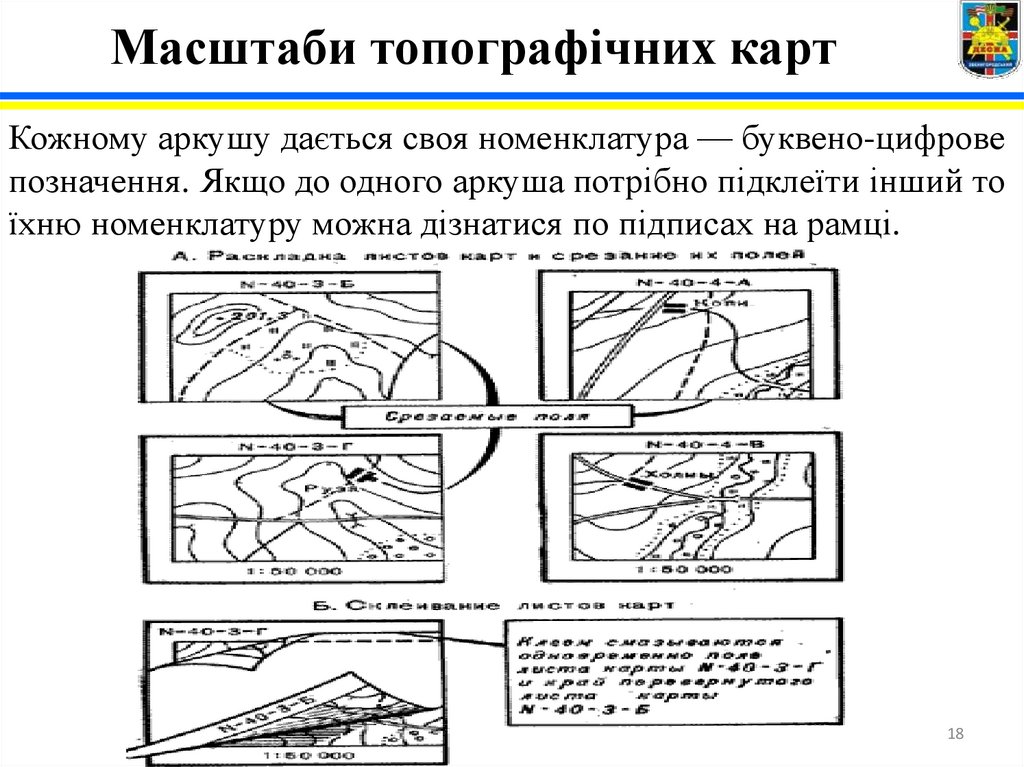

Кожному аркушу дається своя номенклатура — буквено-цифрове
позначення. Якщо до одного аркуша потрібно підклеїти інший то
їхню номенклатуру можна дізнатися по підписах на рамці.
18

19.

НАВЧАЛЬНЕ ПИТАННЯ №2
Порядок визначення відстані по карті
19

20.

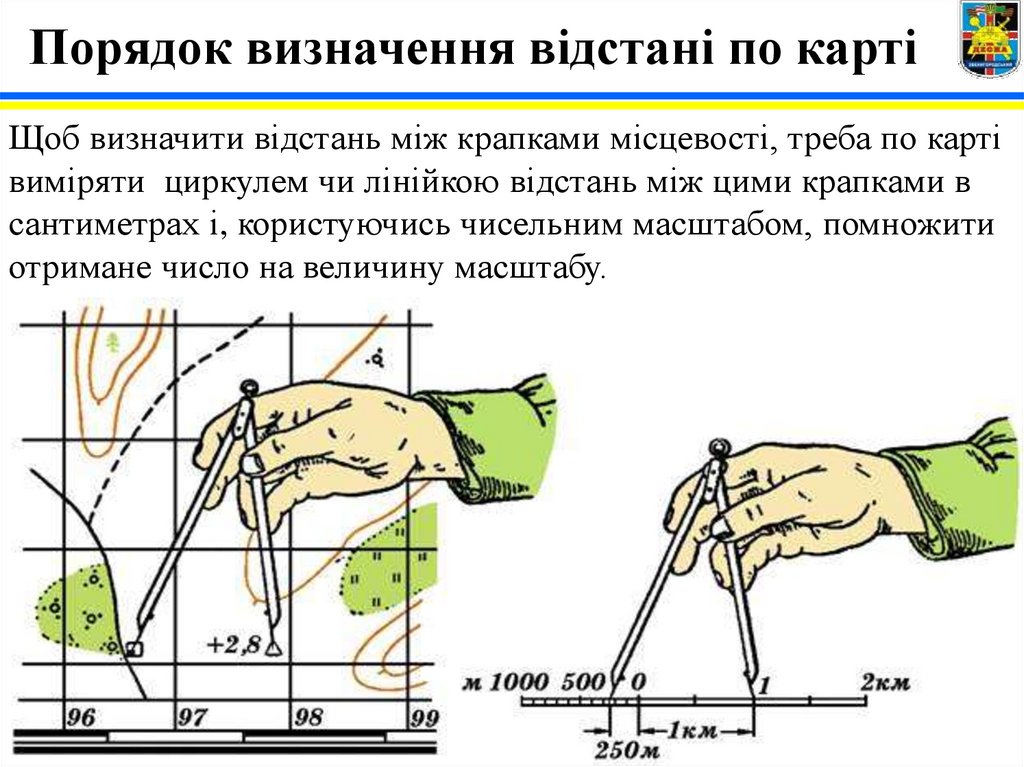

Порядок визначення відстані по карті
Щоб визначити відстань між крапками місцевості, треба по карті
виміряти циркулем чи лінійкою відстань між цими крапками в
сантиметрах і, користуючись чисельним масштабом, помножити
отримане число на величину масштабу.
20

21.

Порядок визначення відстані по карті
При визначенні довжини маршруту по карті необхідно
вносити виправлення на рельєф (підйом і спуски) і
звивистість доріг.
21

22.

Порядок визначення відстані по карті

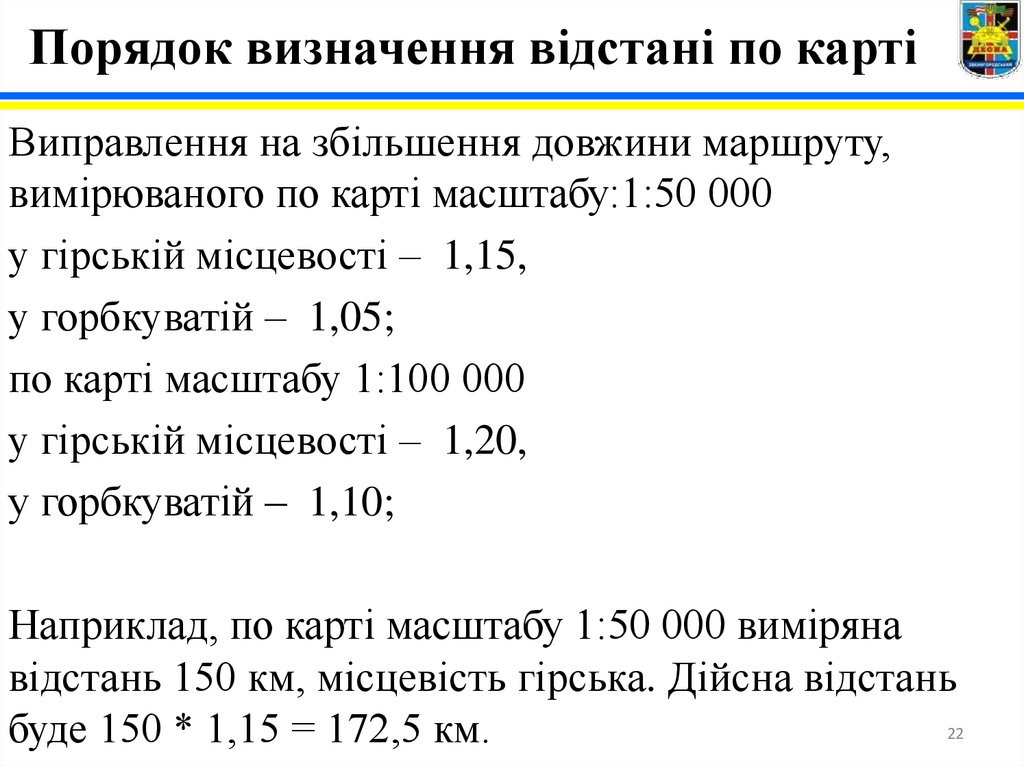

Виправлення на збільшення довжини маршруту,
вимірюваного по карті масштабу:1:50 000
у гірській місцевості – 1,15,
у горбкуватій – 1,05;
по карті масштабу 1:100 000
у гірській місцевості – 1,20,
у горбкуватій – 1,10;
Наприклад, по карті масштабу 1:50 000 виміряна
відстань 150 км, місцевість гірська. Дійсна відстань
буде 150 * 1,15 = 172,5 км.
22

23.

ПЕРЕВІРКА ЗАСВОЄННОГО
МАТЕРІАЛУ
1. Що називається топографічною картою ?

24.

ПЕРЕВІРКА ЗАСВОЄННОГО
МАТЕРІАЛУ
Топографічною картою називається докладне
і точне зображення місцевості в зменшеному
виді (масштабах)

25.

ПЕРЕВІРКА ЗАСВОЄННОГО
МАТЕРІАЛУ
2. Які масштаби карт застосовують у ЗСУ?

26.

ПЕРЕВІРКА ЗАСВОЄННОГО
МАТЕРІАЛУ
1. 1:10000
2. 1:25000
3. 1:50000
4. 1:100000;

27.

ПЕРЕВІРКА ЗАСВОЄННОГО
МАТЕРІАЛУ
3. Якого масштабу зазвичай робляться плани міст?

28.

ПЕРЕВІРКА ЗАСВОЄННОГО
МАТЕРІАЛУ
1. 1:10000
2. 1:25000

29.

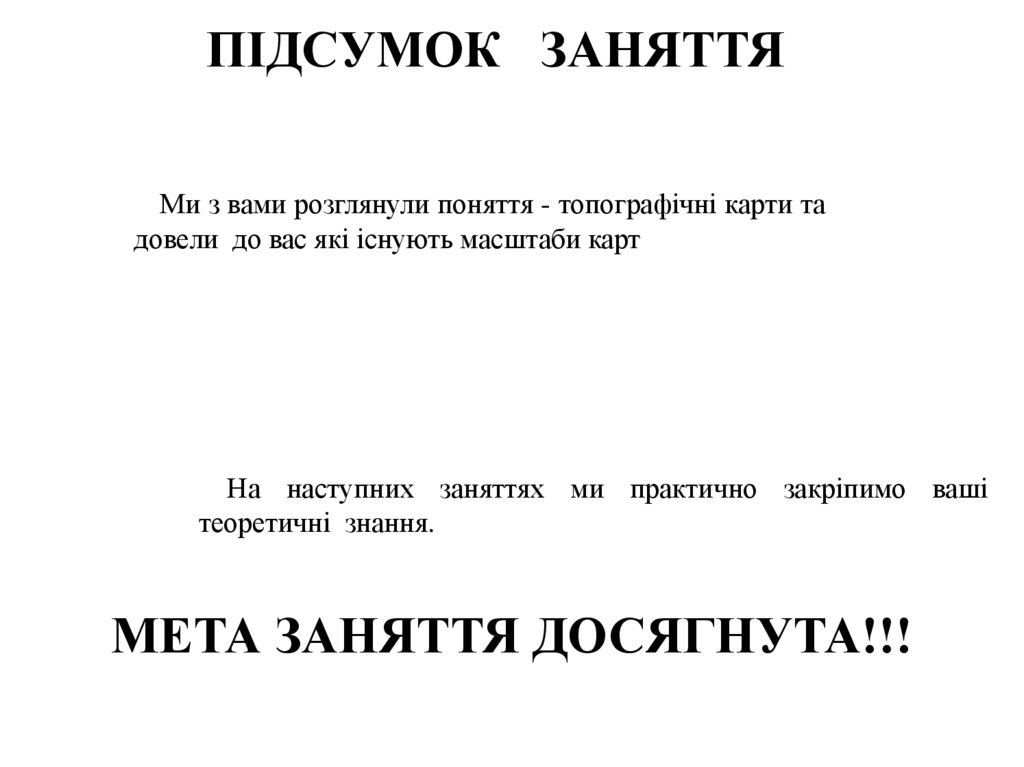

ПІДСУМОК ЗАНЯТТЯ
Ми з вами розглянули поняття - топографічні карти та
довели до вас які існують масштаби карт
На наступних заняттях ми практично закріпимо ваші
теоретичні знання.
МЕТА ЗАНЯТТЯ ДОСЯГНУТА!!!

30.

ДОДАТКОВА ЛІТЕРАТУРА
30

31.

ЗАВДАННЯ НА САМОСТІЙНУ РОБОТУ
1. Закріпити знання, які були отримані на занятті.
2. Підготуватися до наступного заняття згідно
виданого завдання для підготовки.
Завтра заняття, а ти
чим зайнятий?
Література для самостійної роботи:
1.
Підручник “Військова топографія” М.: Воениздат, 1990, ст. 56-101,144-196.
2.
Підручник „Сержанта танкових військ Київ 2006р. ст.449- 466

32.

Тема 1. Топографічні карти
КІНЕЦЬ
Питання ???
ЗАНЯТТЯ
