Установка лазерной резки B-power

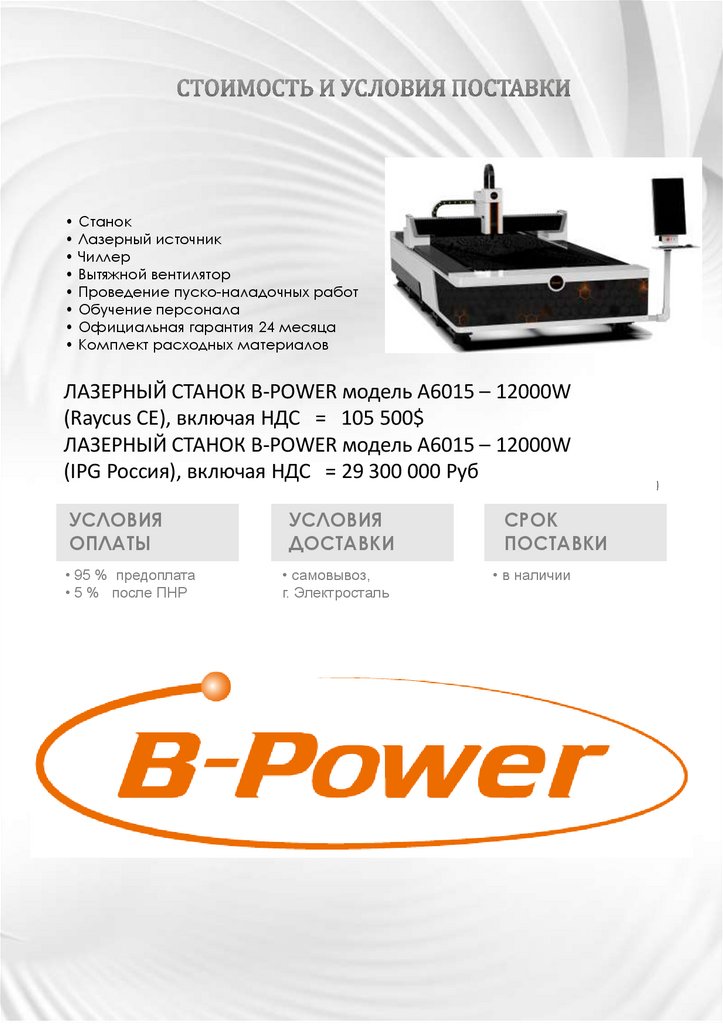

1.

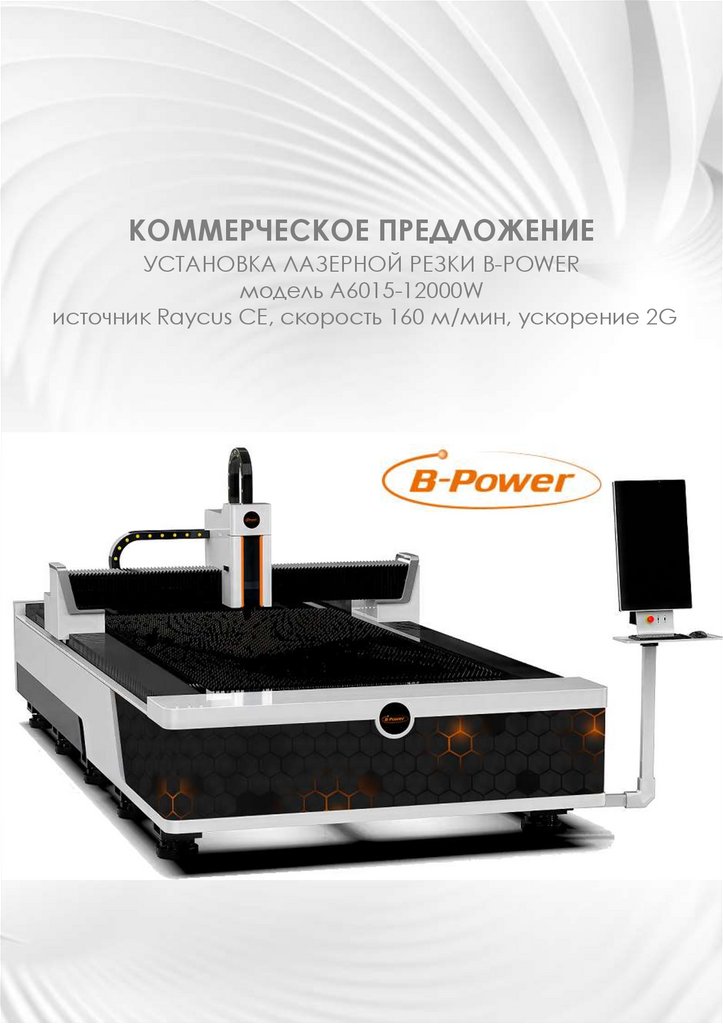

КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
УСТАНОВКА ЛАЗЕРНОЙ РЕЗКИ B-POWER
модель A6015-12000W
источник Raycus CE, скорость 160 м/мин, ускорение 2G

2.

• Станок
• Лазерный источник
• Чиллер
• Вытяжной вентилятор
• Проведение пуско-наладочных работ
• Обучение персонала
• Официальная гарантия 24 месяца
• Комплект расходных материалов
ЛАЗЕРНЫЙ СТАНОК B-POWER модель A6015 – 12000W
(Raycus CE), включая НДС = 105 500$
ЛАЗЕРНЫЙ СТАНОК B-POWER модель A6015 – 12000W
(IPG Россия), включая НДС = 29 300 000 Руб
УСЛОВИЯ
ОПЛАТЫ
УСЛОВИЯ
ДОСТАВКИ
• 95 % предоплата
• 5 % после ПНР
• самовывоз,
г. Электросталь
СРОК
ПОСТАВКИ
• в наличии
)

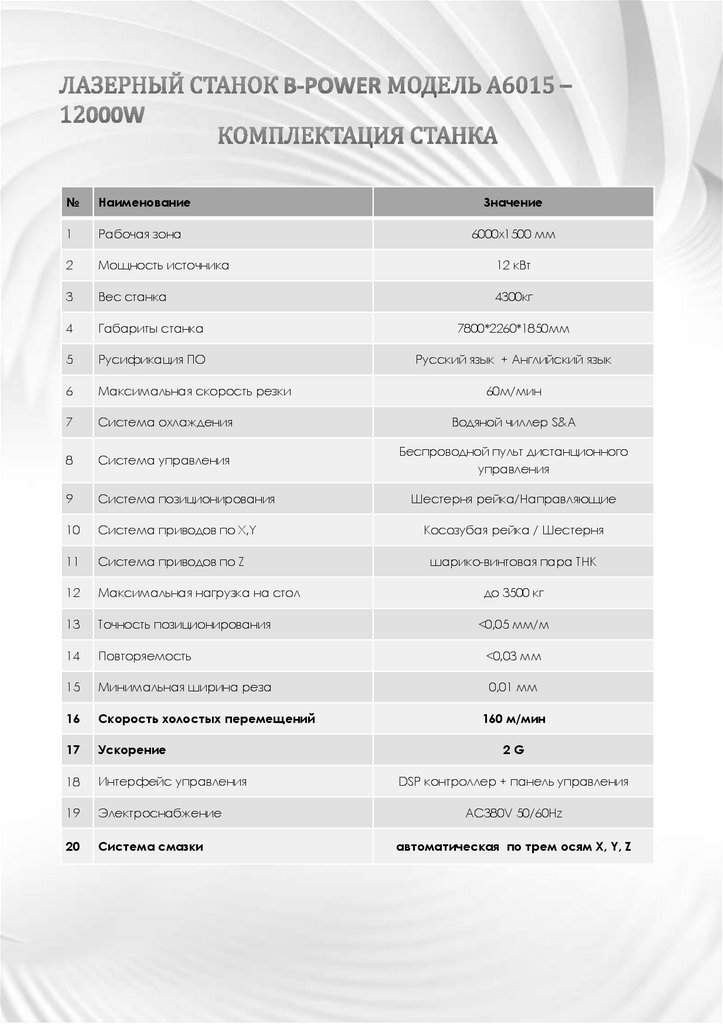

3.

№
Наименование
Значение
1
Рабочая зона
6000x1500 мм
2
Мощность источника
12 кВт
3
Вес станка
4300кг
4
Габариты станка
7800*2260*1850мм
5
Русификация ПО
Русский язык + Английский язык
6
Максимальная скорость резки
7
Система охлаждения
Водяной чиллер S&A
8
Система управления
Беспроводной пульт дистанционного
управления
9
Система позиционирования
10
Система приводов по X,Y
Косозубая рейка / Шестерня
11
Система приводов по Z
шарико-винтовая пара ТНК
12
Максимальная нагрузка на стол
до 3500 кг
13
Точность позиционирования
<0,05 мм/м
14
Повторяемость
<0,03 мм
15
Минимальная ширина реза
0,01 мм
16
Скорость холостых перемещений
160 м/мин
17
Ускорение
18
Интерфейс управления
19
Электроснабжение
20
Система смазки
60м/мин
Шестерня рейка/Направляющие
2G
DSP контроллер + панель управления
AC380V 50/60Hz
автоматическая по трем осям X, Y, Z

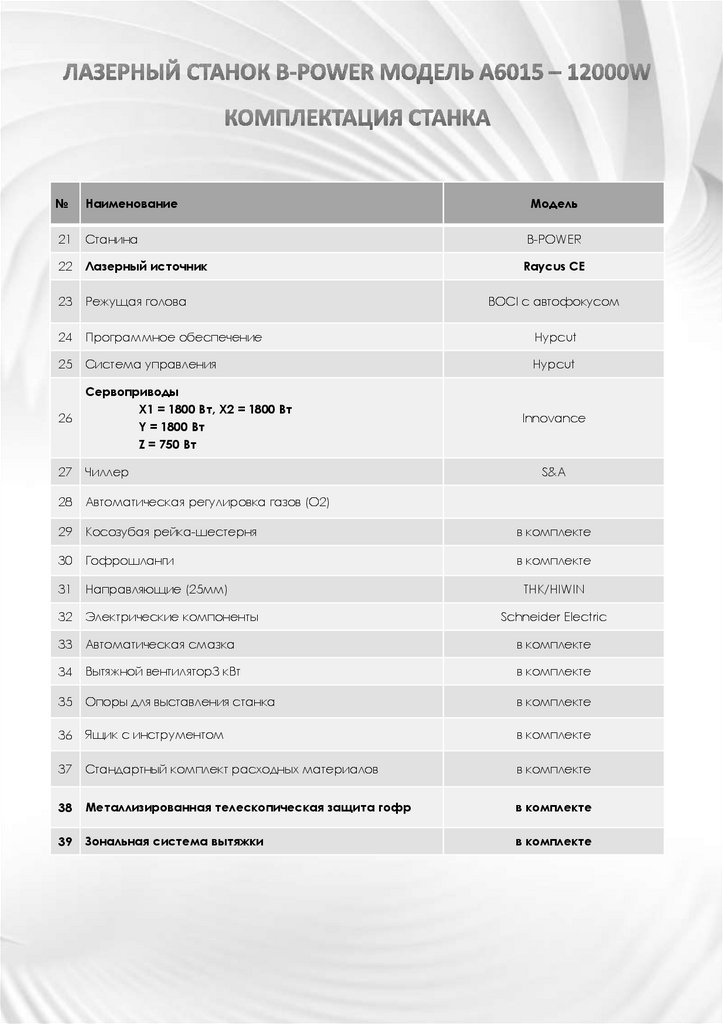

4.

№
Наименование
Модель
21
Станина
B-POWER
22
Лазерный источник
Raycus CE
23
Режущая голова
24
Программное обеспечение
Hypcut
25
Система управления
Hypcut
26
Сервоприводы
X1 = 1800 Вт, Х2 = 1800 Вт
Y = 1800 Вт
Z = 750 Вт
27
Чиллер
28
Автоматическая регулировка газов (О2)
29
Косозубая рейка-шестерня
в комплекте
30
Гофрошланги
в комплекте
31
Направляющие (25мм)
THK/HIWIN
32
Электрические компоненты
33
Автоматическая смазка
в комплекте
34
Вытяжной вентилятор3 кВт
в комплекте
35
Опоры для выставления станка
в комплекте
36
Ящик с инструментом
в комплекте
37
Стандартный комплект расходных материалов
в комплекте
38
Металлизированная телескопическая защита гофр
в комплекте
39
Зональная система вытяжки
в комплекте
BOCI с автофокусом
Innovance
S&A
Schneider Electric

5.

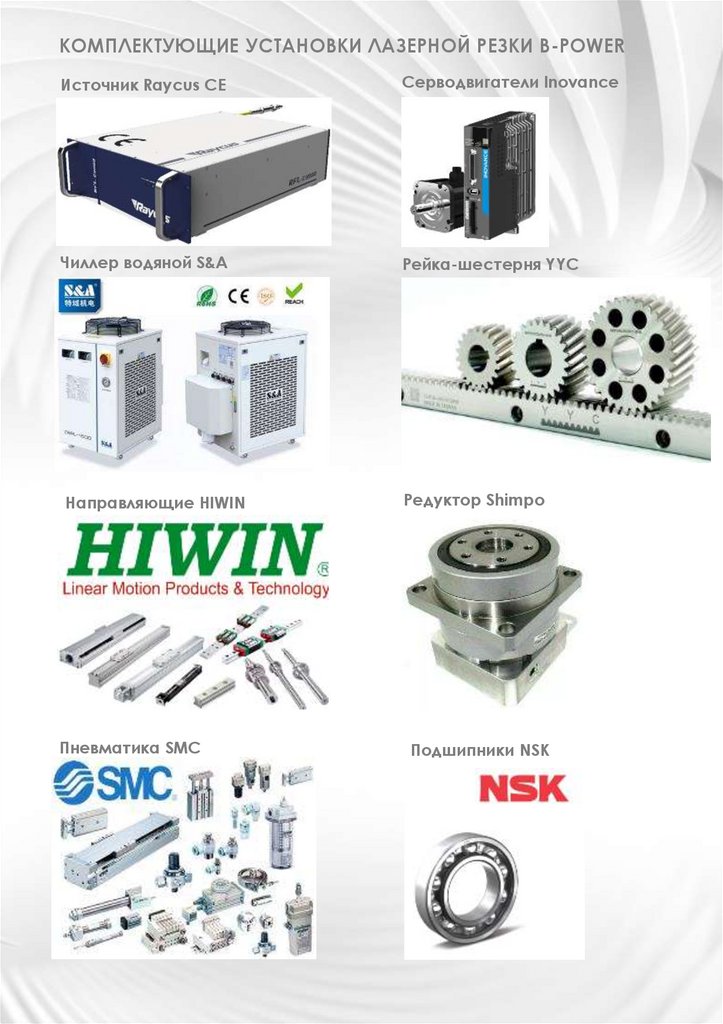

КОМПЛЕКТУЮЩИЕ УСТАНОВКИ ЛАЗЕРНОЙ РЕЗКИ B-POWER
Источник Raycus CE
Серводвигатели Inovance
Чиллер водяной S&A
Рейка-шестерня YYC
Направляющие HIWIN
Редуктор Shimpo
Пневматика SMC
Подшипники NSK

6.

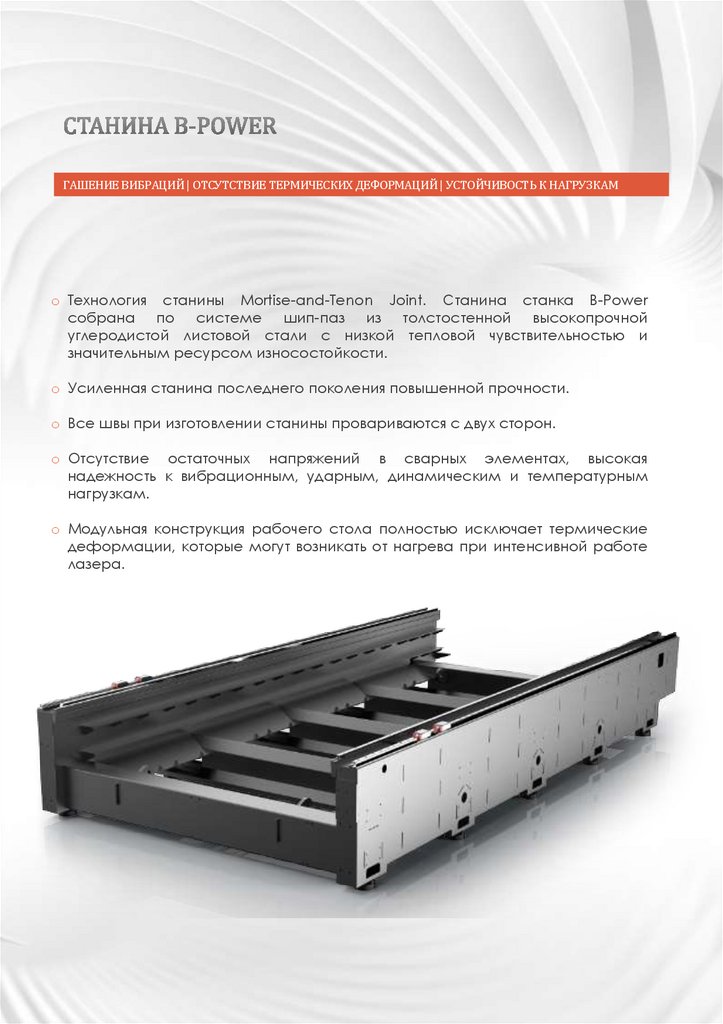

ГАШЕНИЕ ВИБРАЦИЙ | ОТСУТСТВИЕ ТЕРМИЧЕСКИХ ДЕФОРМАЦИЙ | УСТОЙЧИВОСТЬ К НАГРУЗКАМ
o Технология станины Mortise-and-Tenon Joint. Станина станка B-Power
собрана по системе шип-паз из толстостенной высокопрочной
углеродистой листовой стали с низкой тепловой чувствительностью и
значительным ресурсом износостойкости.
o Усиленная станина последнего поколения повышенной прочности.
o Все швы при изготовлении станины провариваются с двух сторон.
o Отсутствие остаточных напряжений в сварных элементах, высокая
надежность к вибрационным, ударным, динамическим и температурным
нагрузкам.
o Модульная конструкция рабочего стола полностью исключает термические
деформации, которые могут возникать от нагрева при интенсивной работе
лазера.

7.

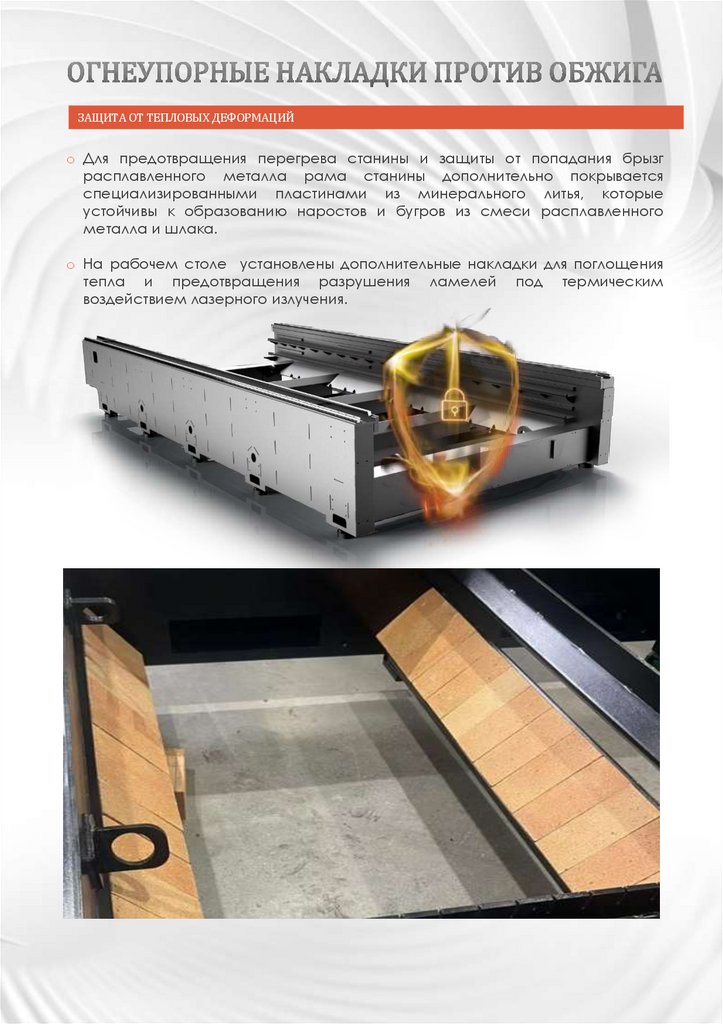

ЗАЩИТА ОТ ТЕПЛОВЫХ ДЕФОРМАЦИЙ
o Для предотвращения перегрева станины и защиты от попадания брызг
расплавленного металла рама станины дополнительно покрывается
специализированными пластинами из минерального литья, которые
устойчивы к образованию наростов и бугров из смеси расплавленного
металла и шлака.
o На рабочем столе установлены дополнительные накладки для поглощения
тепла и предотвращения разрушения ламелей под термическим
воздействием лазерного излучения.

8.

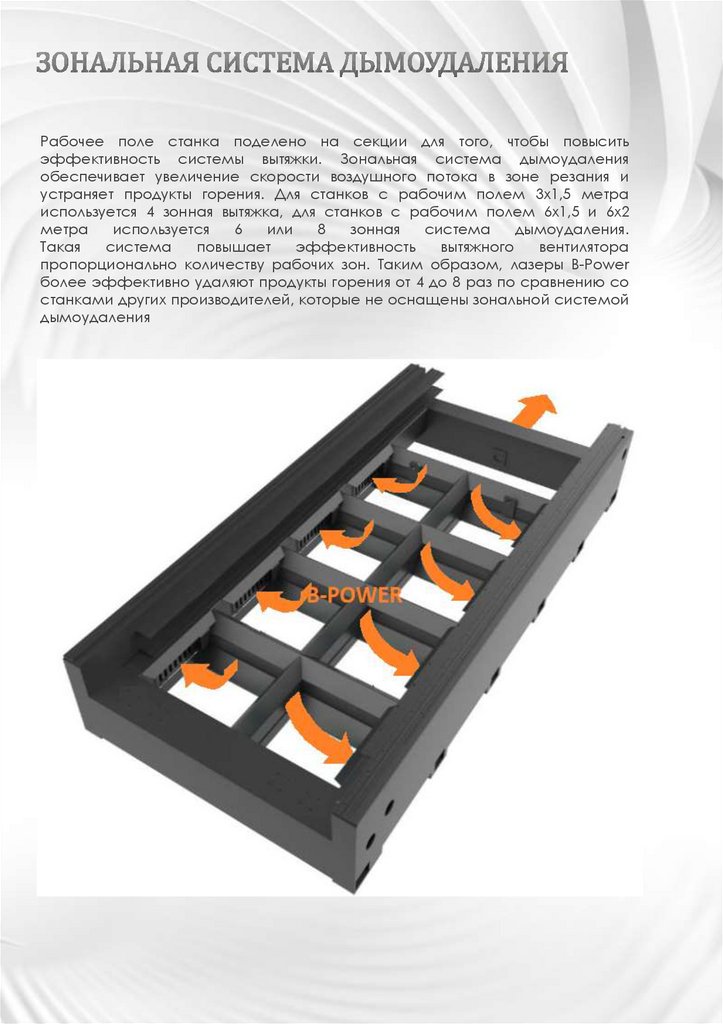

Рабочее поле станка поделено на секции для того, чтобы повысить
эффективность системы вытяжки. Зональная система дымоудаления
обеспечивает увеличение скорости воздушного потока в зоне резания и
устраняет продукты горения. Для станков с рабочим полем 3х1,5 метра
используется 4 зонная вытяжка, для станков с рабочим полем 6х1,5 и 6х2
метра
используется
6
или
8
зонная
система
дымоудаления.
Такая
система
повышает
эффективность
вытяжного
вентилятора
пропорционально количеству рабочих зон. Таким образом, лазеры B-Power
более эффективно удаляют продукты горения от 4 до 8 раз по сравнению со
станками других производителей, которые не оснащены зональной системой
дымоудаления

9.

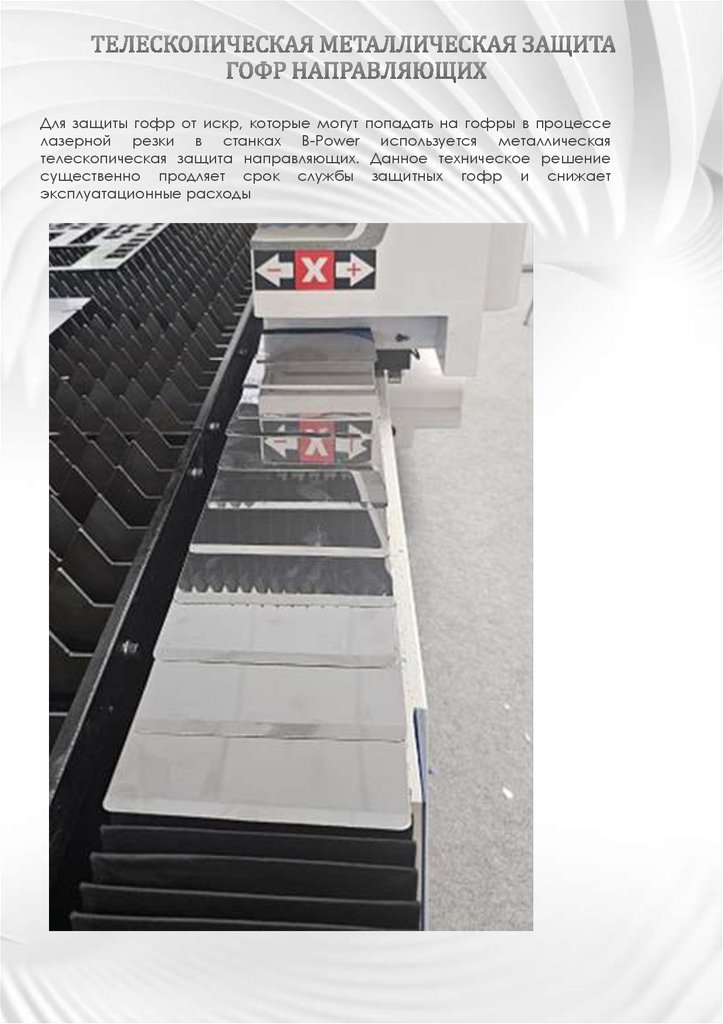

Для защиты гофр от искр, которые могут попадать на гофры в процессе
лазерной резки в станках B-Power используется металлическая
телескопическая защита направляющих. Данное техническое решение
существенно продляет срок службы защитных гофр и снижает
эксплуатационные расходы

10.

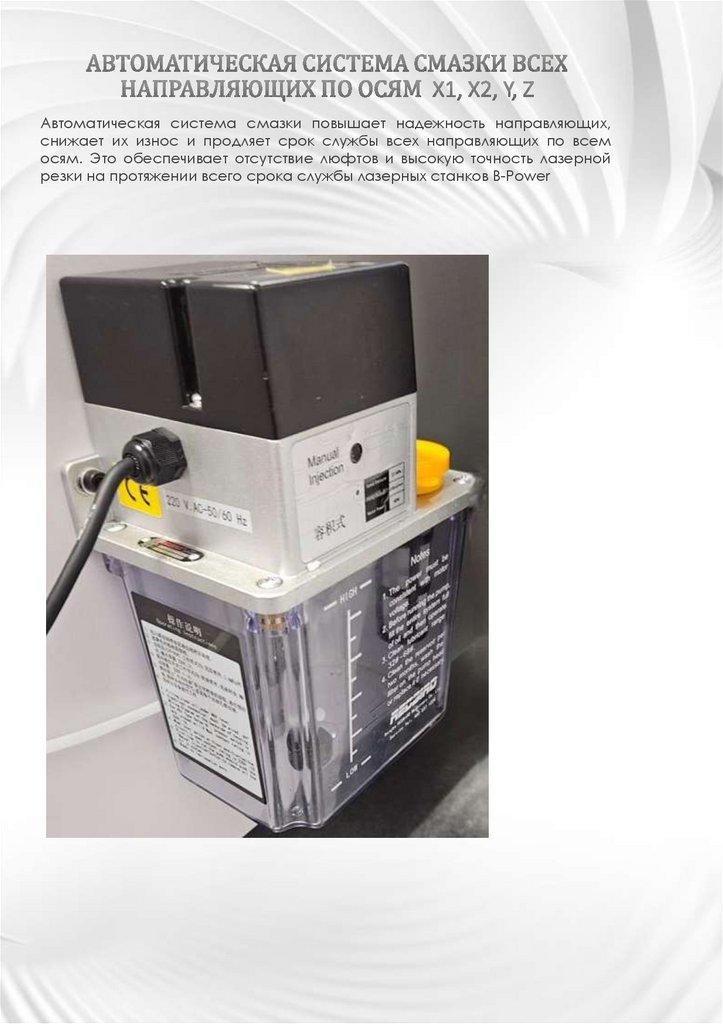

Автоматическая система смазки повышает надежность направляющих,
снижает их износ и продляет срок службы всех направляющих по всем
осям. Это обеспечивает отсутствие люфтов и высокую точность лазерной
резки на протяжении всего срока службы лазерных станков B-Power

11.

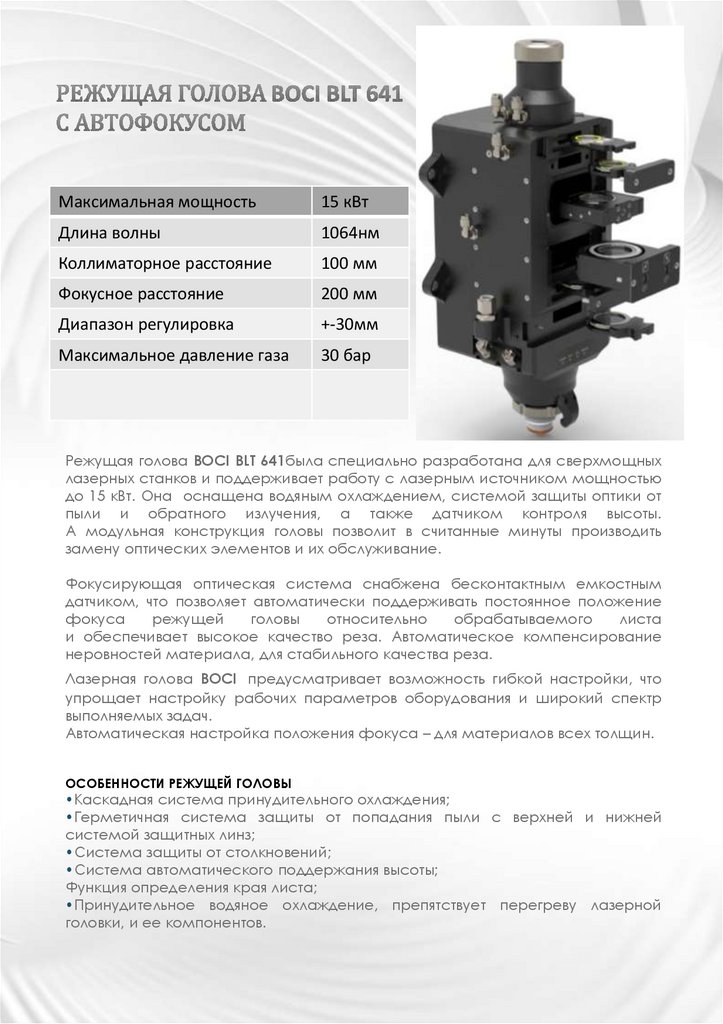

Максимальная мощность
15 кВт
Длина волны
1064нм
Коллиматорное расстояние
100 мм
Фокусное расстояние
200 мм
Диапазон регулировка
+-30мм
Максимальное давление газа
30 бар
Режущая голова BOCI BLT 641была специально разработана для сверхмощных
лазерных станков и поддерживает работу с лазерным источником мощностью
до 15 кВт. Она оснащена водяным охлаждением, системой защиты оптики от
пыли и обратного излучения, а также датчиком контроля высоты.
А модульная конструкция головы позволит в считанные минуты производить
замену оптических элементов и их обслуживание.
Фокусирующая оптическая система снабжена бесконтактным емкостным
датчиком, что позволяет автоматически поддерживать постоянное положение
фокуса
режущей
головы
относительно
обрабатываемого
листа
и обеспечивает высокое качество реза. Автоматическое компенсирование
неровностей материала, для стабильного качества реза.
Лазерная голова BOCI предусматривает возможность гибкой настройки, что
упрощает настройку рабочих параметров оборудования и широкий спектр
выполняемых задач.
Автоматическая настройка положения фокуса – для материалов всех толщин.
ОСОБЕННОСТИ РЕЖУЩЕЙ ГОЛОВЫ
•Каскадная система принудительного охлаждения;
•Герметичная система защиты от попадания пыли с верхней и нижней
системой защитных линз;
•Система защиты от столкновений;
•Система автоматического поддержания высоты;
Функция определения края листа;
•Принудительное водяное охлаждение, препятствует перегреву лазерной
головки, и ее компонентов.

12.

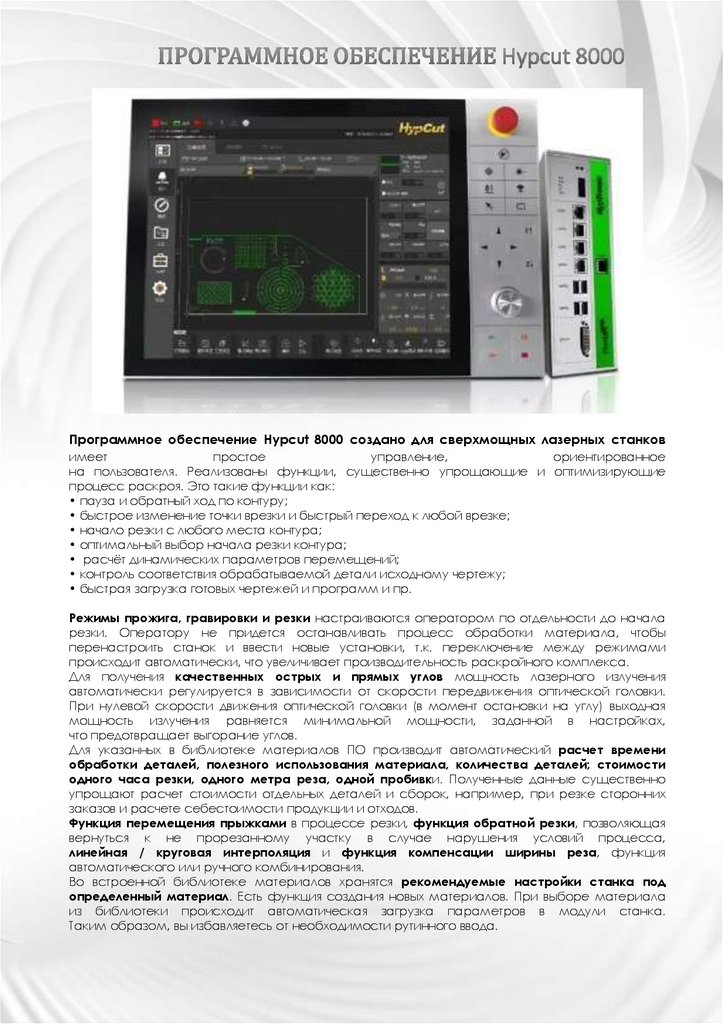

Программное обеспечение Hypcut 8000 создано для сверхмощных лазерных станков
имеет
простое
управление,
ориентированное
на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие
процесс раскроя. Это такие функции как:
• пауза и обратный ход по контуру;
• быстрое изменение точки врезки и быстрый переход к любой врезке;
• начало резки с любого места контура;
• оптимальный выбор начала резки контура;
• расчёт динамических параметров перемещений;
• контроль соответствия обрабатываемой детали исходному чертежу;
• быстрая загрузка готовых чертежей и программ и пр.
Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала
резки. Оператору не придется останавливать процесс обработки материала, чтобы
перенастроить станок и ввести новые установки, т.к. переключение между режимами
происходит автоматически, что увеличивает производительность раскройного комплекса.
Для получения качественных острых и прямых углов мощность лазерного излучения
автоматически регулируется в зависимости от скорости передвижения оптической головки.
При нулевой скорости движения оптической головки (в момент остановки на углу) выходная
мощность излучения равняется минимальной мощности, заданной в настройках,
что предотвращает выгорание углов.
Для указанных в библиотеке материалов ПО производит автоматический расчет времени
обработки деталей, полезного использования материала, количества деталей; стоимости
одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно
упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних
заказов и расчете себестоимости продукции и отходов.
Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая
вернуться к не прорезанному участку в случае нарушения условий процесса,
линейная / круговая интерполяция и функция компенсации ширины реза, функция
автоматического или ручного комбинирования.
Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под
определенный материал. Есть функция создания новых материалов. При выборе материала
из библиотеки происходит автоматическая загрузка параметров в модули станка.
Таким образом, вы избавляетесь от необходимости рутинного ввода.

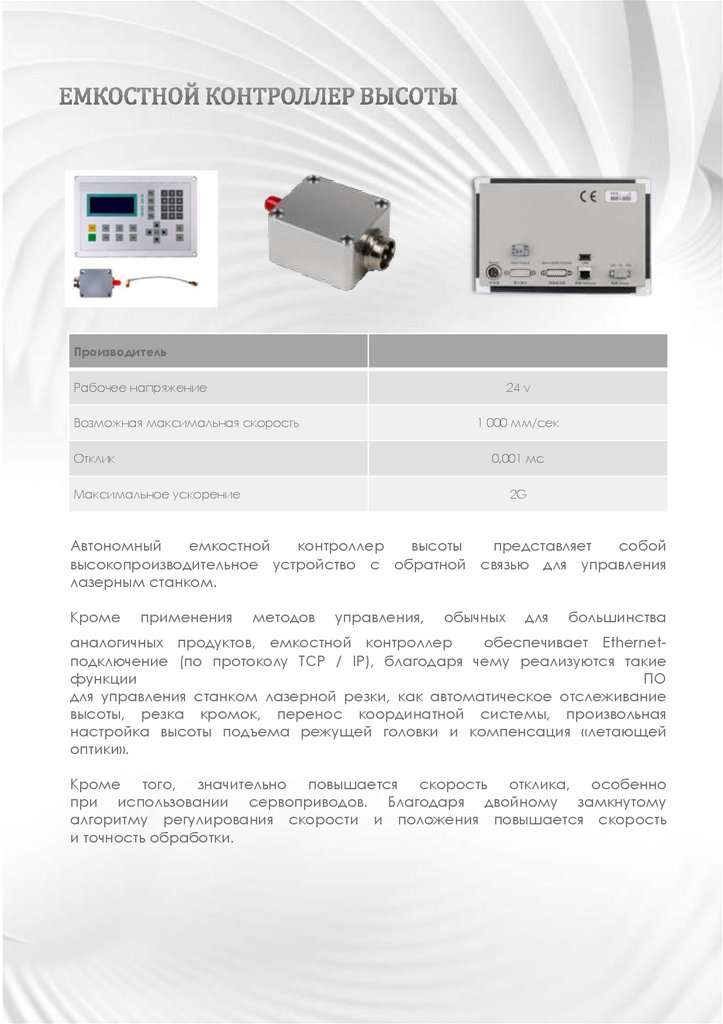

13.

Производитель
Рабочее напряжение
24 v
Возможная максимальная скорость
1 000 мм/сек
Отклик
0,001 мс
Максимальное ускорение
2G
Автономный
емкостной
контроллер
высоты
представляет
собой
высокопроизводительное устройство с обратной связью для управления
лазерным станком.
Кроме
применения
методов
управления,
обычных
для
большинства
аналогичных продуктов, емкостной контроллер
обеспечивает Ethernetподключение (по протоколу TCP / IP), благодаря чему реализуются такие
функции
ПО
для управления станком лазерной резки, как автоматическое отслеживание
высоты, резка кромок, перенос координатной системы, произвольная
настройка высоты подъема режущей головки и компенсация «летающей
оптики».
Кроме того, значительно повышается скорость отклика, особенно
при использовании сервоприводов. Благодаря двойному замкнутому
алгоритму регулирования скорости и положения повышается скорость
и точность обработки.

14.

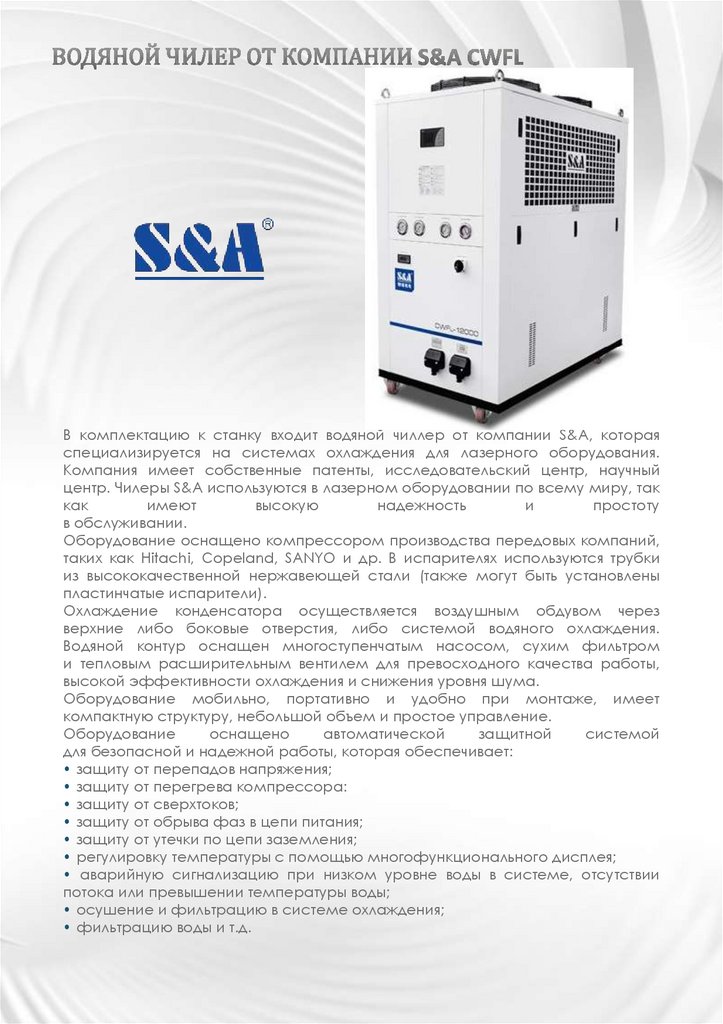

В комплектацию к станку входит водяной чиллер от компании S&A, которая
специализируется на системах охлаждения для лазерного оборудования.
Компания имеет собственные патенты, исследовательский центр, научный
центр. Чилеры S&A используются в лазерном оборудовании по всему миру, так
как
имеют
высокую
надежность
и
простоту
в обслуживании.
Оборудование оснащено компрессором производства передовых компаний,
таких как Hitachi, Copeland, SANYO и др. В испарителях используются трубки
из высококачественной нержавеющей стали (также могут быть установлены
пластинчатые испарители).
Охлаждение конденсатора осуществляется воздушным обдувом через
верхние либо боковые отверстия, либо системой водяного охлаждения.
Водяной контур оснащен многоступенчатым насосом, сухим фильтром
и тепловым расширительным вентилем для превосходного качества работы,
высокой эффективности охлаждения и снижения уровня шума.
Оборудование мобильно, портативно и удобно при монтаже, имеет
компактную структуру, небольшой объем и простое управление.
Оборудование
оснащено
автоматической
защитной
системой
для безопасной и надежной работы, которая обеспечивает:
• защиту от перепадов напряжения;
• защиту от перегрева компрессора:
• защиту от сверхтоков;
• защиту от обрыва фаз в цепи питания;
• защиту от утечки по цепи заземления;
• регулировку температуры с помощью многофункционального дисплея;
• аварийную сигнализацию при низком уровне воды в системе, отсутствии
потока или превышении температуры воды;
• осушение и фильтрацию в системе охлаждения;
• фильтрацию воды и т.д.
