Проекции правильной прямой треугольной призмы и правильной треугольной пирамиды a = 35; H = 40

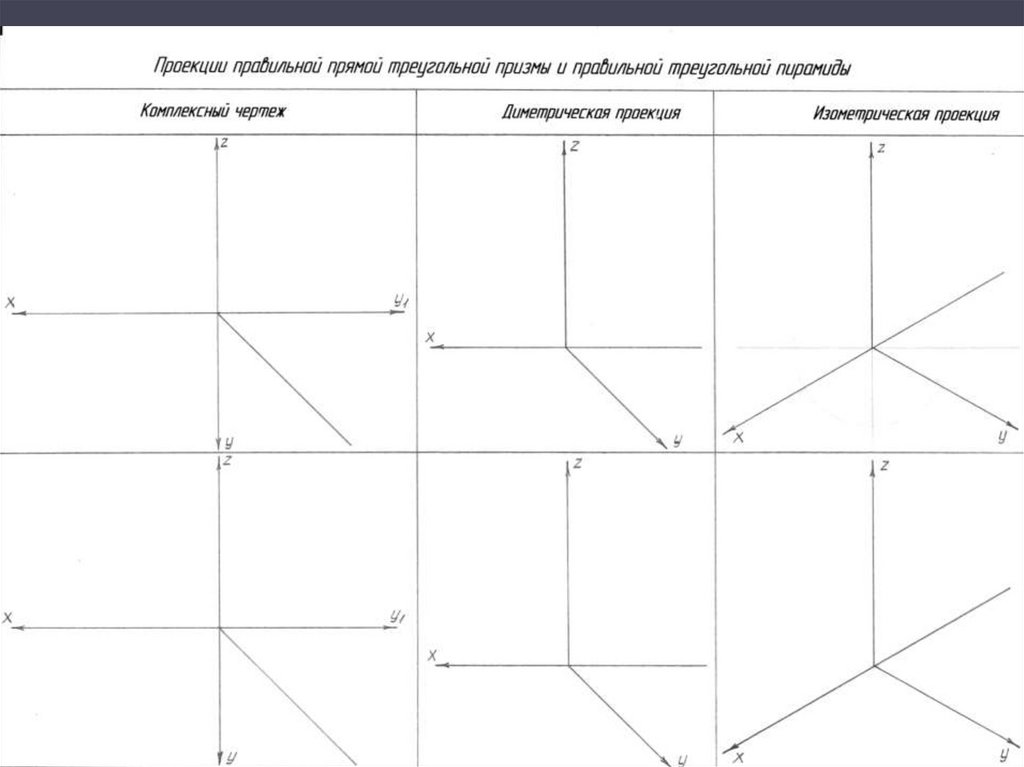

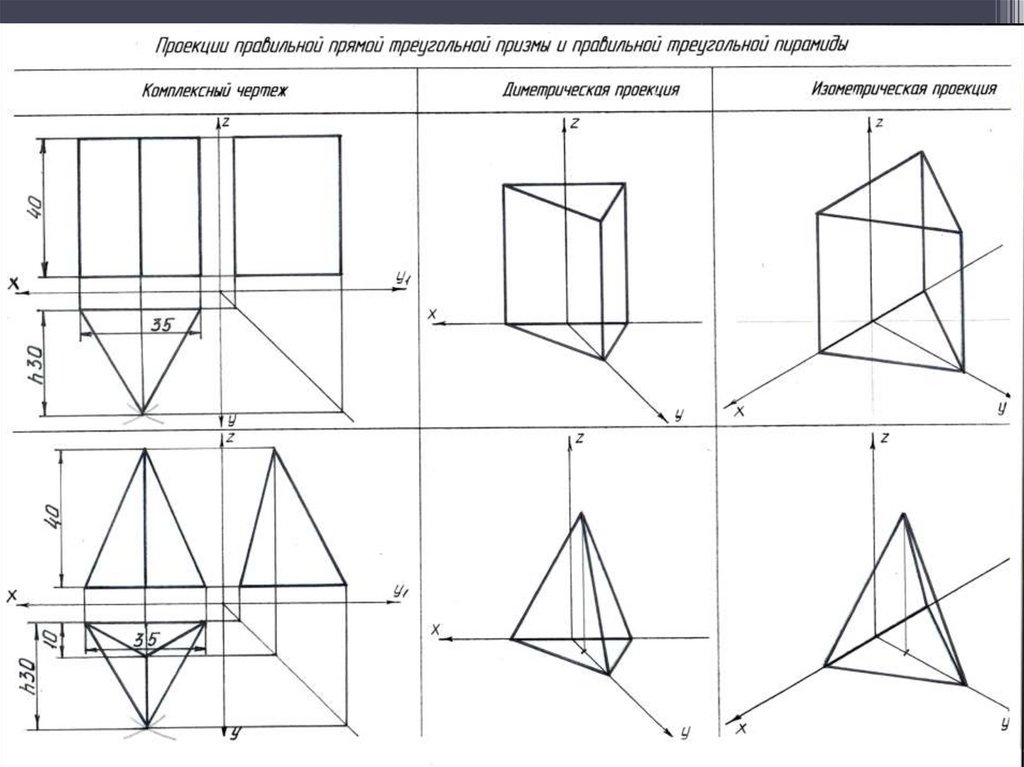

1. Проекции правильной прямой треугольной призмы и правильной треугольной пирамиды a = 35; H = 40.

Составитель –
учитель черчения МОУ сош №30
Сичевая В.А.

2.

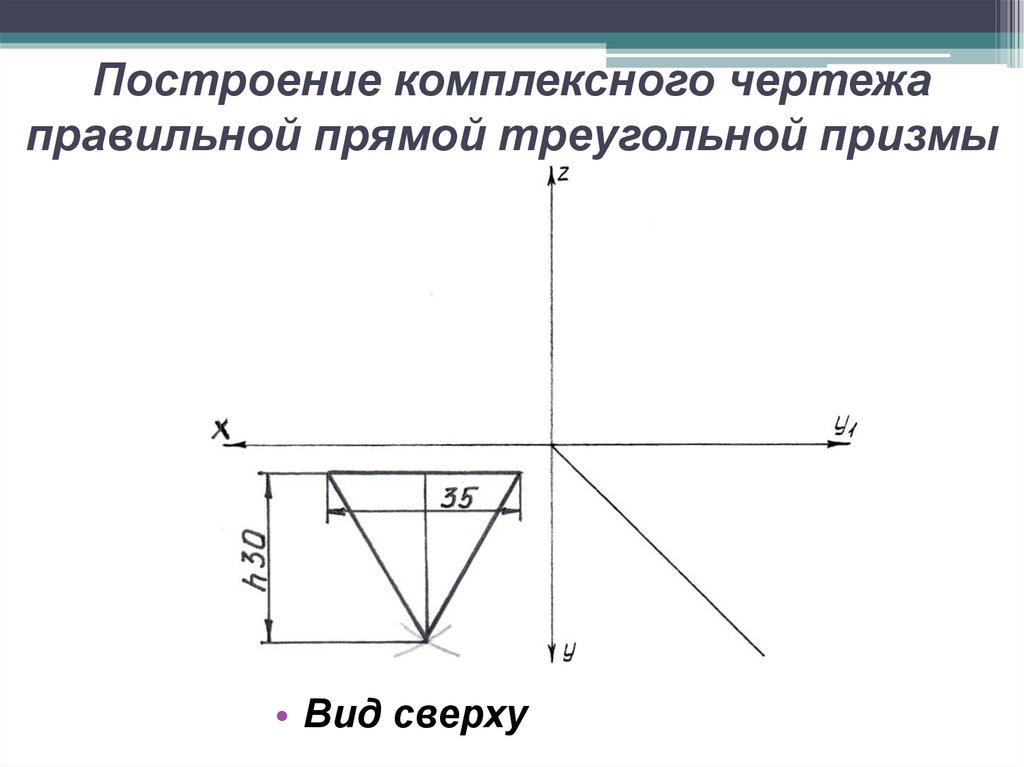

3. Построение комплексного чертежа правильной прямой треугольной призмы

• Вид сверху

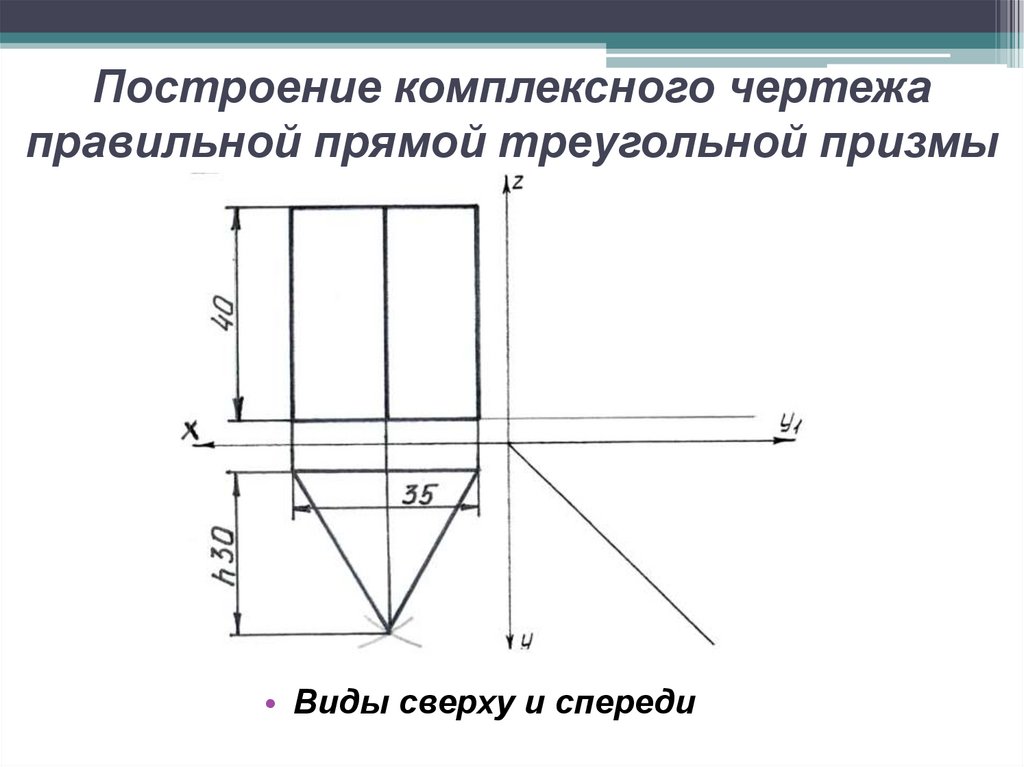

4. Построение комплексного чертежа правильной прямой треугольной призмы

• Виды сверху и спереди

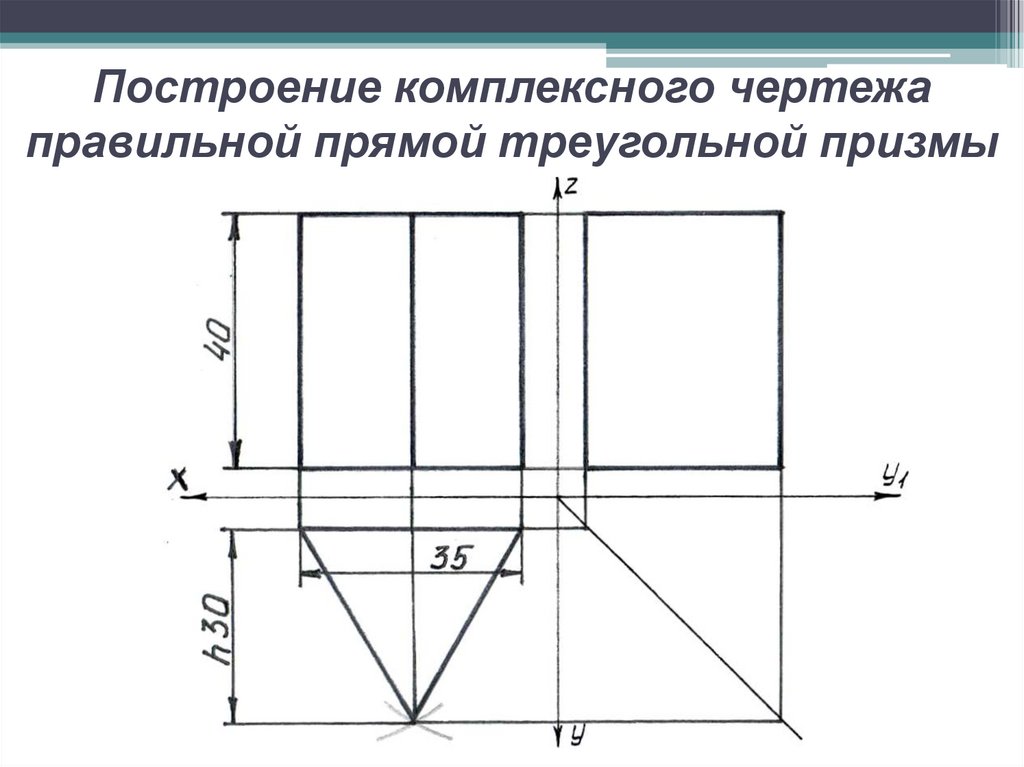

5. Построение комплексного чертежа правильной прямой треугольной призмы

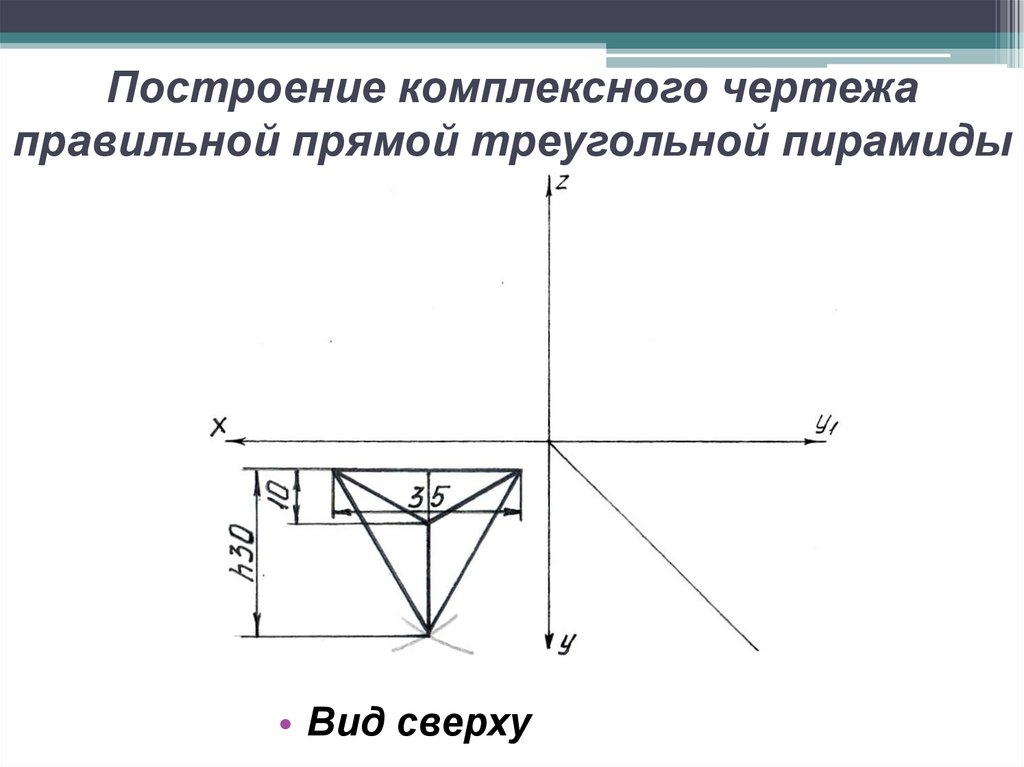

6. Построение комплексного чертежа правильной прямой треугольной пирамиды

• Вид сверху

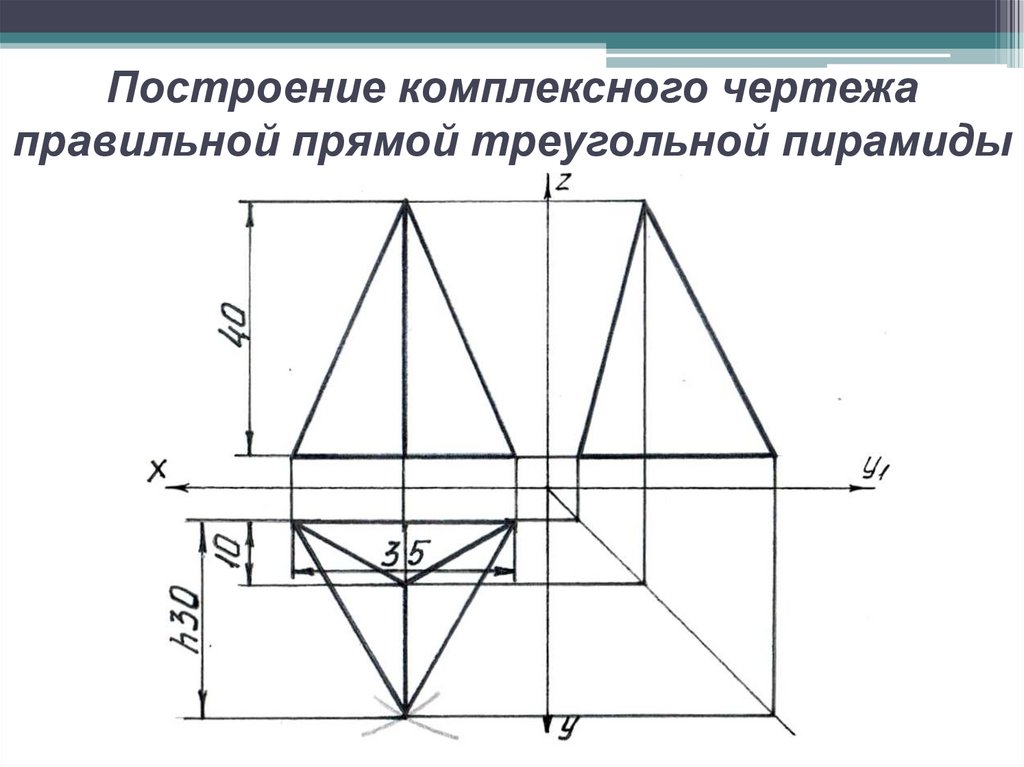

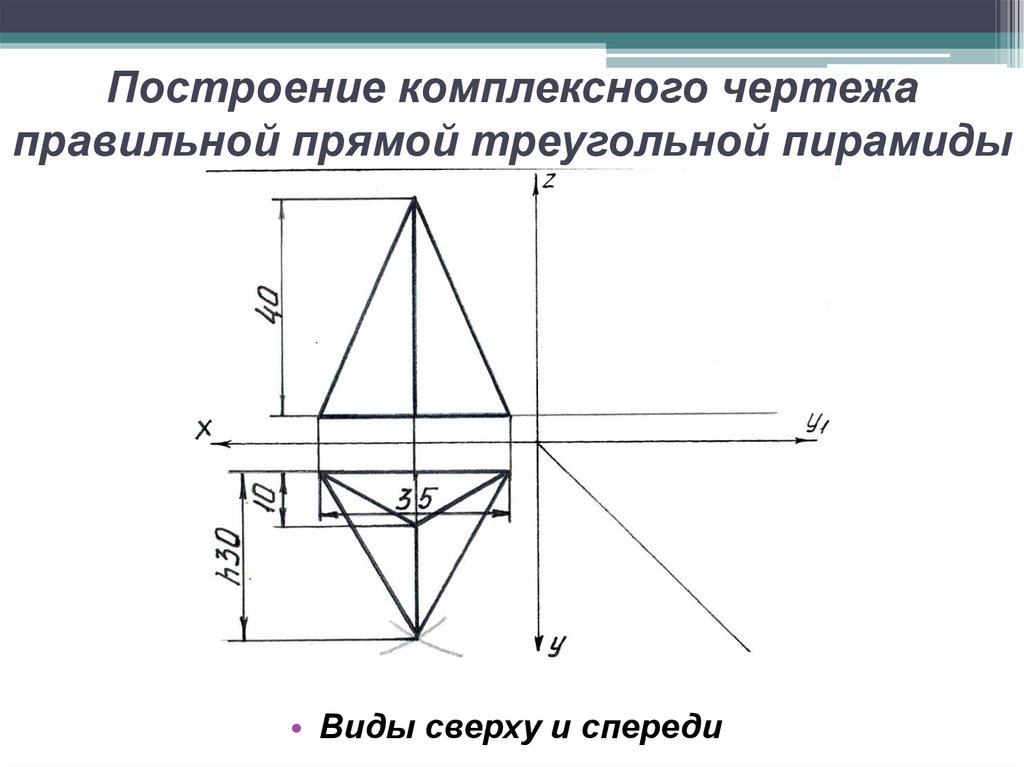

7. Построение комплексного чертежа правильной прямой треугольной пирамиды

• Виды сверху и спереди

8. Построение комплексного чертежа правильной прямой треугольной пирамиды

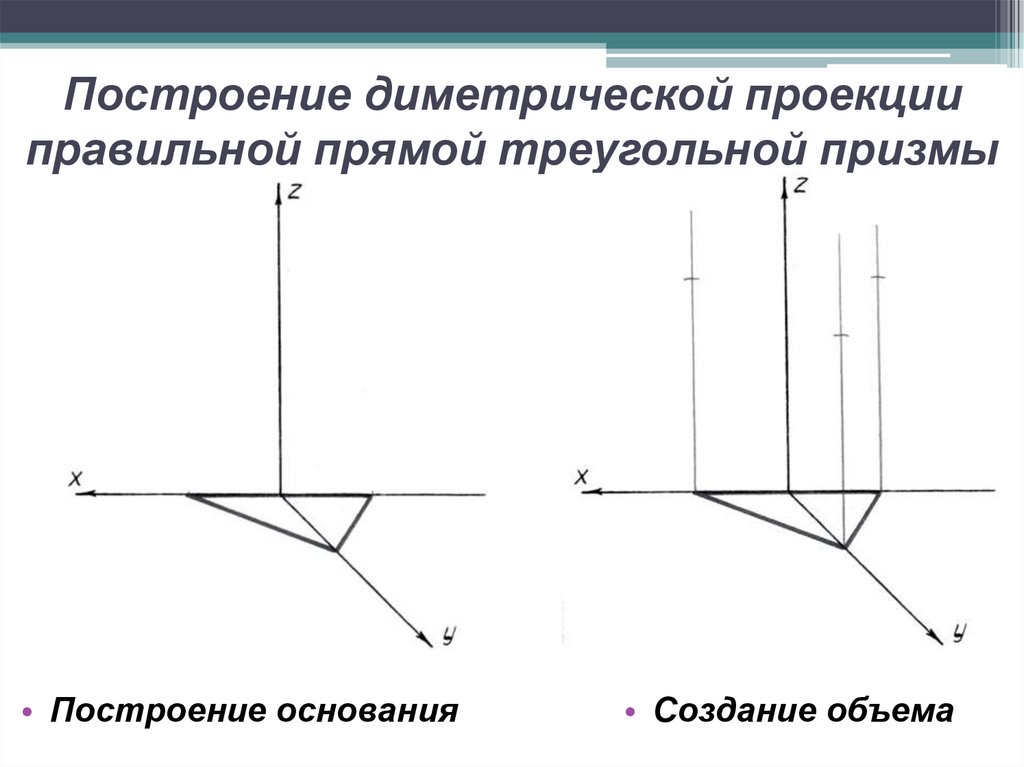

9. Построение диметрической проекции правильной прямой треугольной призмы

• Построение основания
• Создание объема

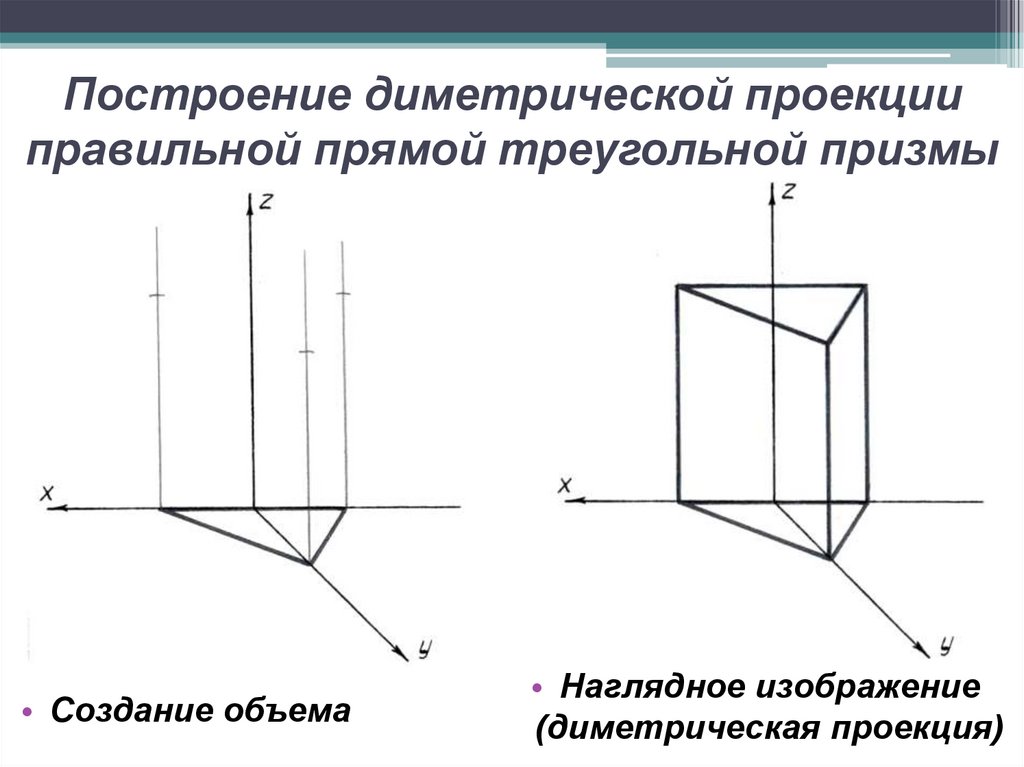

10. Построение диметрической проекции правильной прямой треугольной призмы

• Создание объема
• Наглядное изображение
(диметрическая проекция)

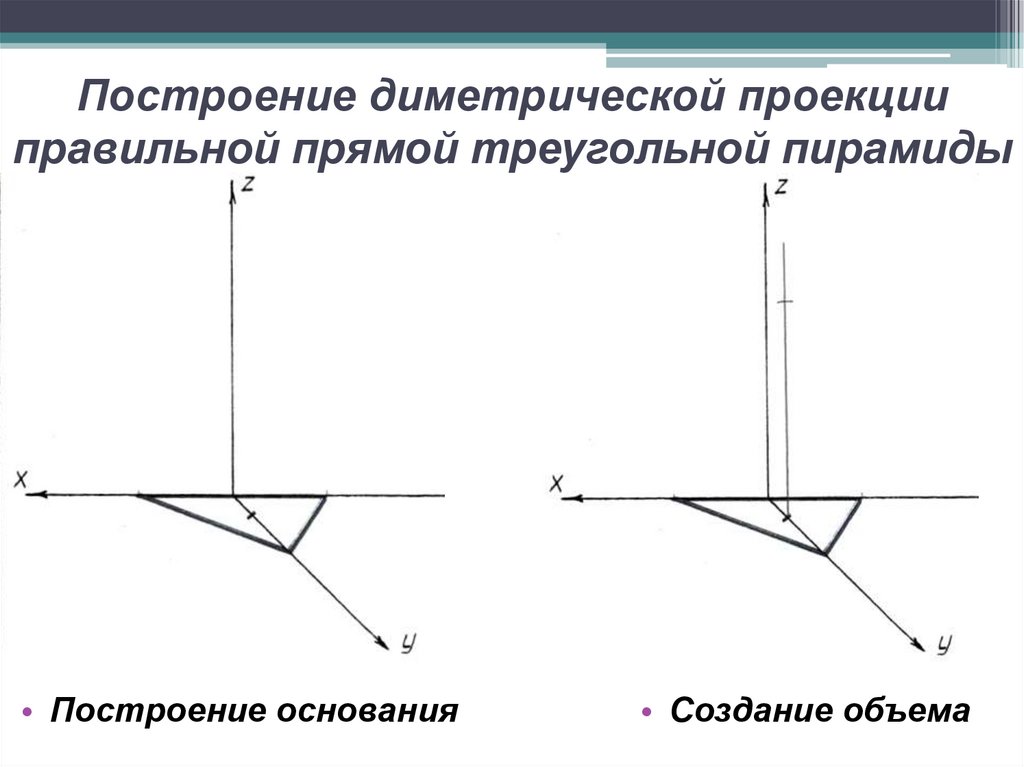

11. Построение диметрической проекции правильной прямой треугольной пирамиды

• Построение основания
• Создание объема

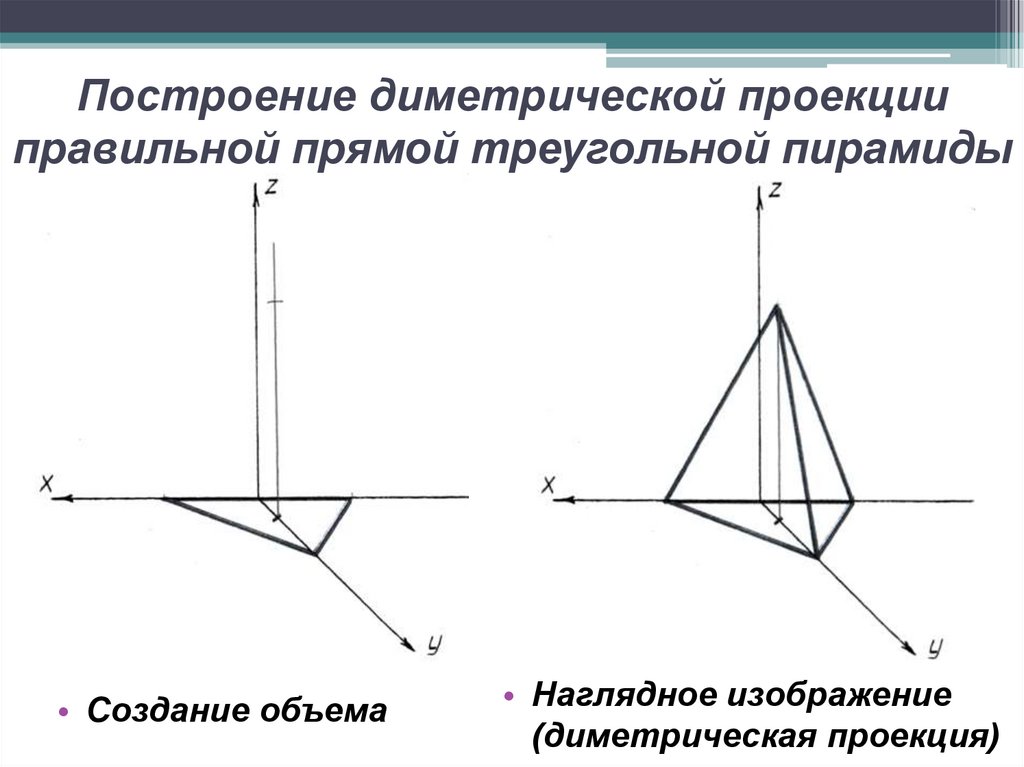

12. Построение диметрической проекции правильной прямой треугольной пирамиды

• Создание объема
• Наглядное изображение
(диметрическая проекция)

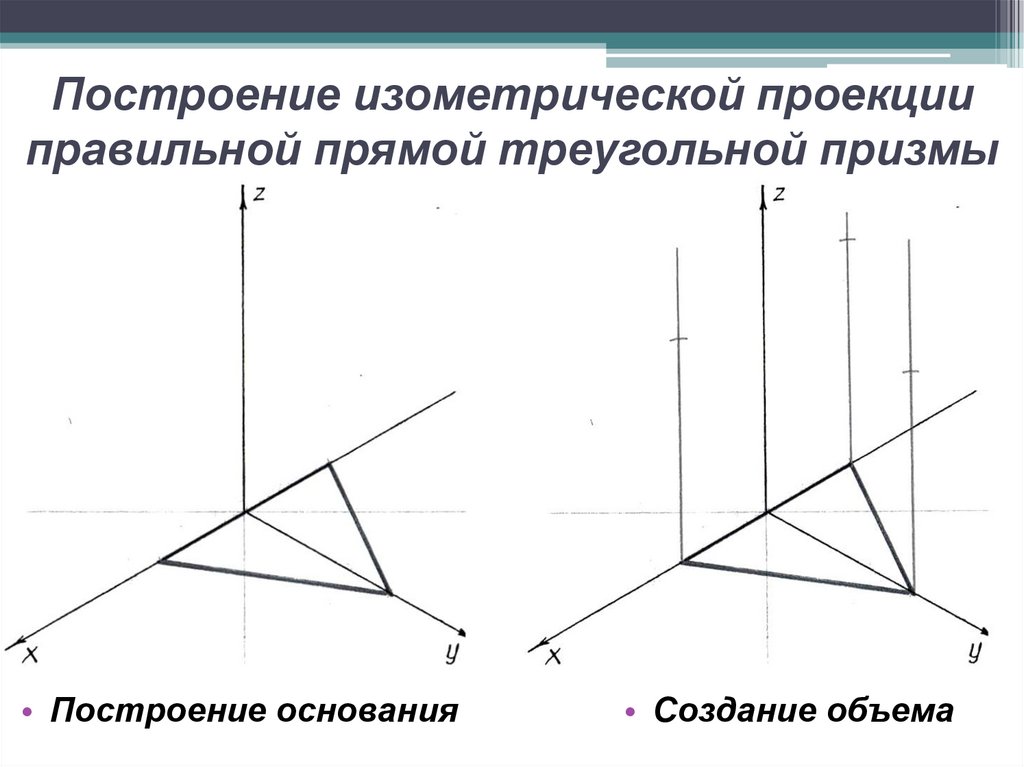

13. Построение изометрической проекции правильной прямой треугольной призмы

• Построение основания
• Создание объема

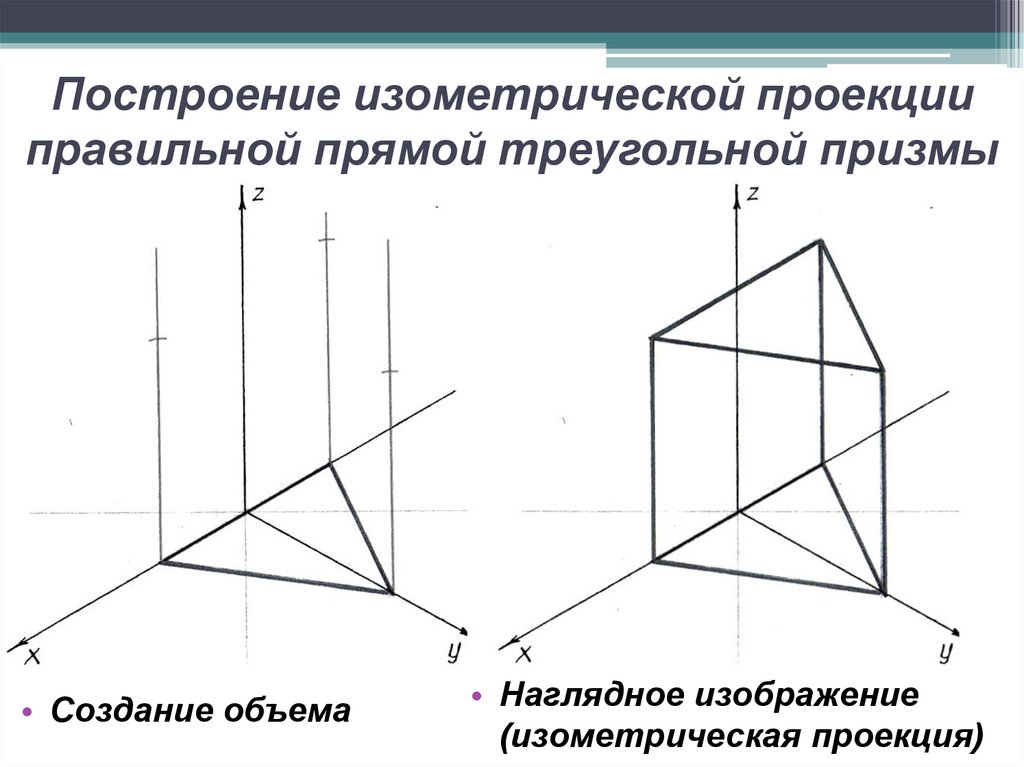

14. Построение изометрической проекции правильной прямой треугольной призмы

• Создание объема
• Наглядное изображение
(изометрическая проекция)

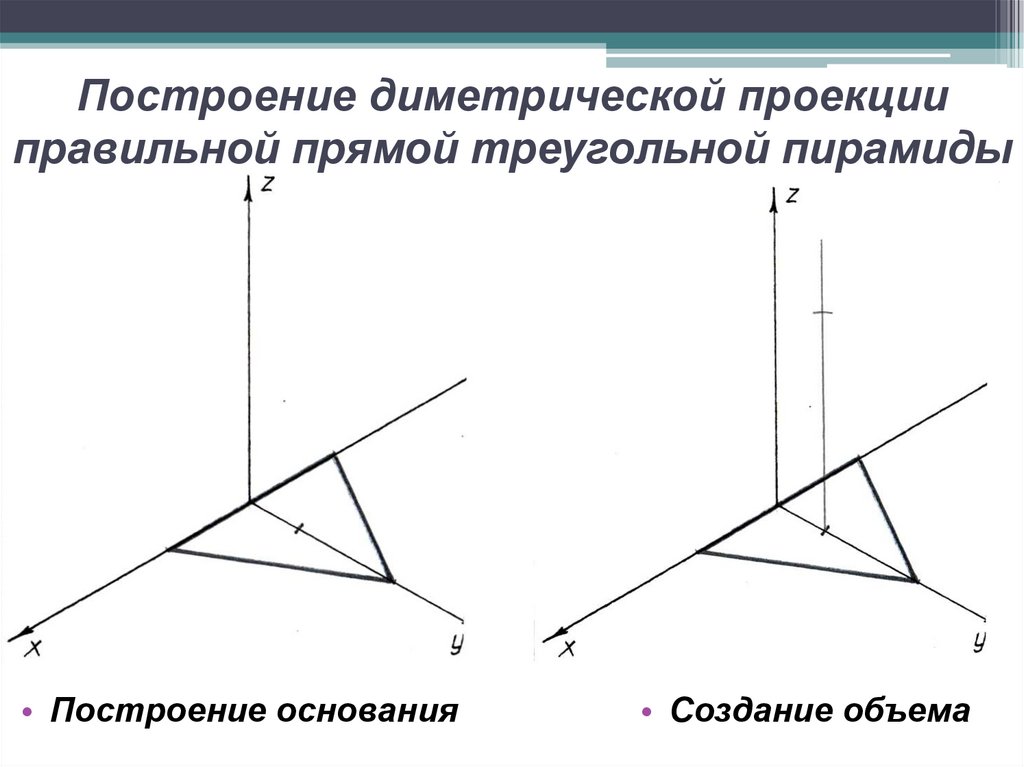

15. Построение диметрической проекции правильной прямой треугольной пирамиды

• Построение основания
• Создание объема

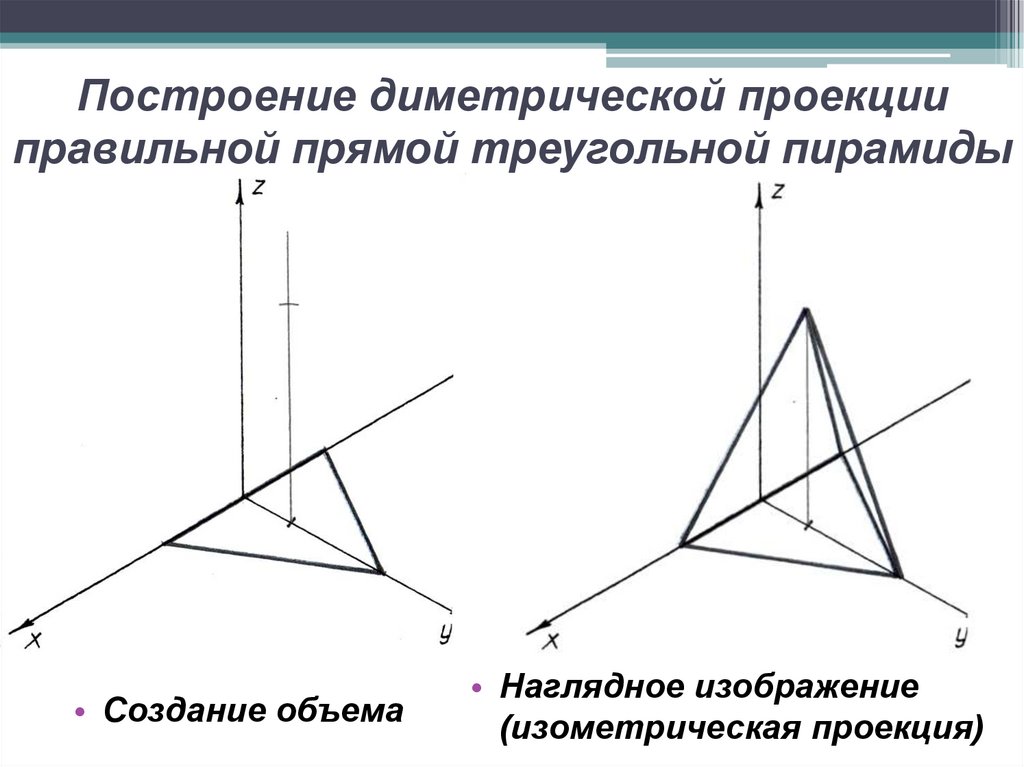

16. Построение диметрической проекции правильной прямой треугольной пирамиды

• Создание объема
• Наглядное изображение
(изометрическая проекция)
