Твердотельное моделирование

1.

Курс М3D
Трехмерное моделирование деталей и
сборочных единиц в системе КОМПАС-3D

2.

Тема 2
Твердотельное моделирование
Часть 1

3.

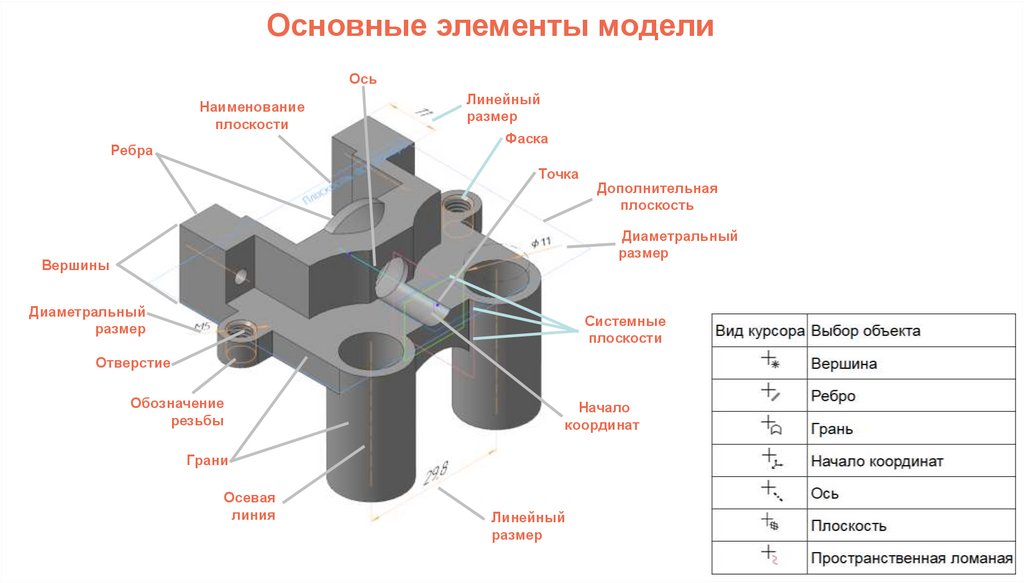

Основные элементы модели
Ось
Наименование
плоскости
Ребра
Линейный
размер
Фаска
Точка
Дополнительная
плоскость
Диаметральный
размер
Вершины
Диаметральный
размер
Системные
плоскости
Отверстие
Обозначение
резьбы
Начало
координат
Грани
Осевая
линия
Линейный
размер

4.

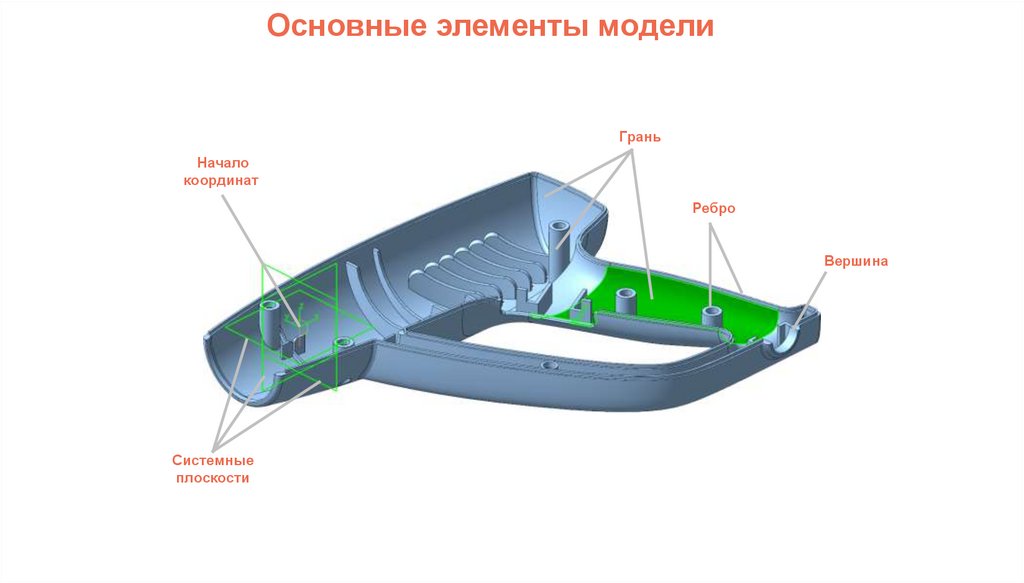

Основные элементы модели
Грань
Начало
координат
Ребро
Вершина
Системные
плоскости

5.

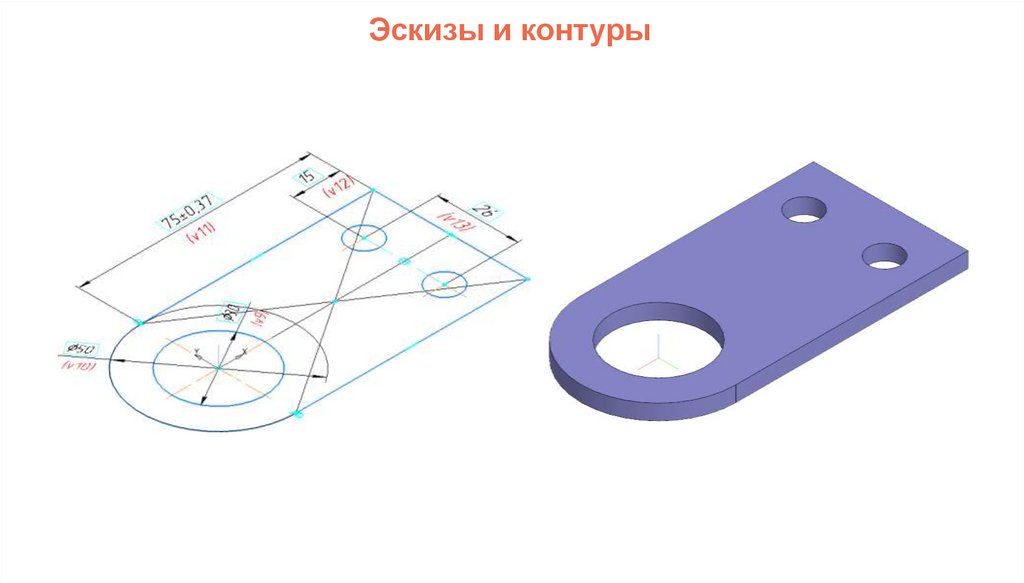

Эскизы и контуры

6.

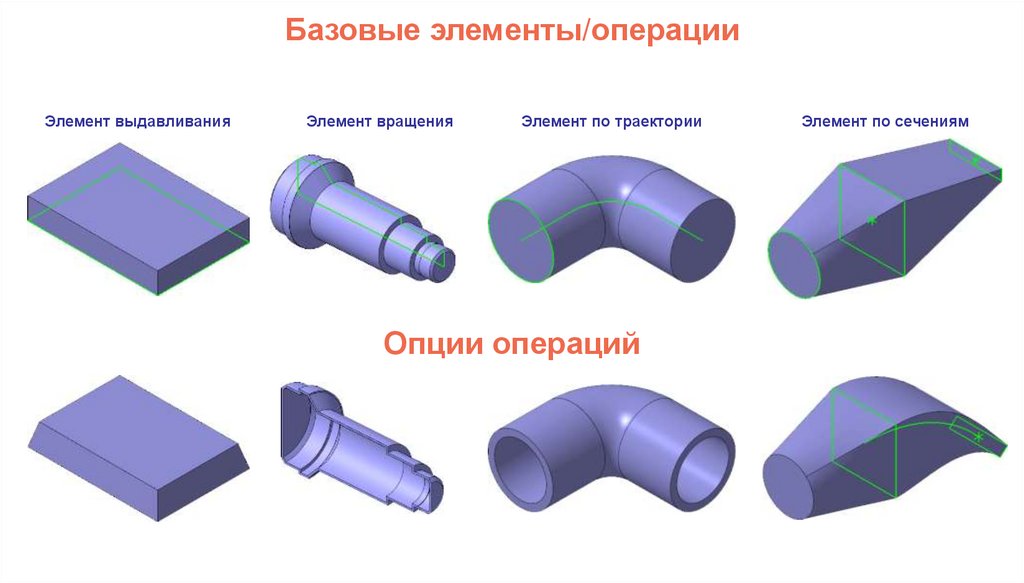

Базовые элементы/операции
Элемент выдавливания
Элемент вращения
Элемент по траектории
Опции операций
Элемент по сечениям

7.

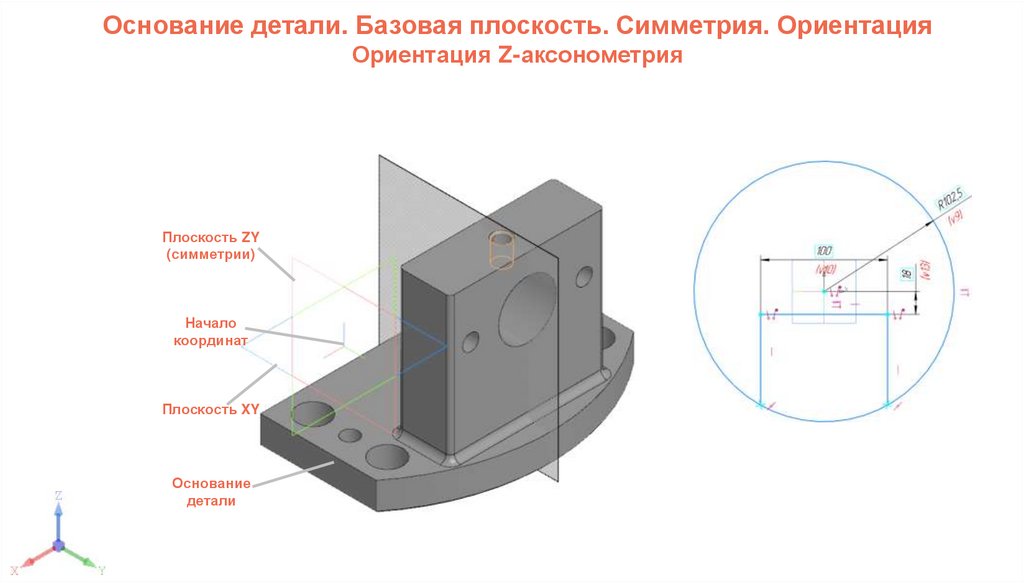

Основание детали. Базовая плоскость. Симметрия. Ориентация
Ориентация Z-аксонометрия
Плоскость ZY
(симметрии)
Начало
координат
Плоскость XY
Основание
детали

8.

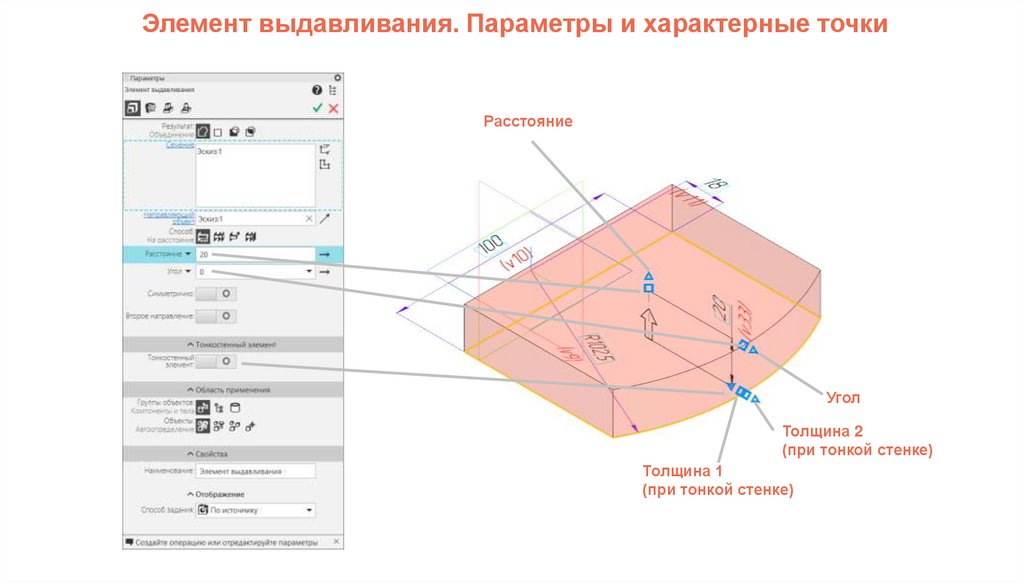

Элемент выдавливания. Параметры и характерные точки
Расстояние
Угол
Толщина 2
(при тонкой стенке)
Толщина 1
(при тонкой стенке)

9.

Ваши вопросы?
